Замена радиатора печки лада калина без снятия панели: как поменять и снять

Замена со снятием панели

Автолюбители не любят этот способ не только из-за сложности. Они небезосновательно считают, что после разборки в салоне «Калины» появится большое количество «сверчков», то есть посторонних звуков. Это, действительно, так, заводскую сборку повторить трудно и, тем не менее, настоятельно рекомендуется использовать именно этот способ.

Нужно помнить, что демонтаж панели предусматривает работу с электричеством, поэтому, прежде всего, нужно отключить аккумулятор

Теперь можно переходить непосредственно к процессу замены.

Последовательность действий следующая:

Снять воздушный фильтр вместе с патрубком, АКБ и декоративный кожух двигателя.
Слить антифриз.
Ослабив хомуты, отсоединить шланги от патрубков печки. Здесь же находится гайка ее крепления к перегородке моторного отсека, открутить ее подходящим ключом на 10.
В нише, где установлен привод дворников, с правой стороны снимается декоративная накладка, демонтируется фильтр салона, под ним откручивается 4 самореза.
Все остальные работы нужно производить в салоне автомобиля.
Отогнув защелки, снять декоративные панели передних стоек кузова. Под ними будут саморезы, их нужно выкрутить.
Открыть 7 гаек крепления передней панели к кузову, открутить их. Демонтировать решетки воздуховодов, магнитолу, все ручки с панели управления печкой.
Снять панель управления отопителем, она держится на двух шурупах.
Открутить шурупы кожуха рулевой колонки, снять его.
Демонтировать переключатели света и дворников, а также замок зажигания.
Открутив 2 гайки на 13, отвести в сторону рулевую колонку.
Панель осталась держаться на 9-и болтах, 4 из них большие, с одной и другой стороны торпедо.
Теперь панель можно снять, но делать это лучше с помощником, чтобы не повредить проводку.
Теперь без труда можно демонтировать радиатор, он крепится двумя болтами к ребрам жесткости кузова.
Заменить радиатор на новый, при этом нужно следить, чтобы он точно «сел» на свое место и между ребрами и кожухом не осталось зазоров.
Сборку следует производить в обратной последовательности.

На бумаге замена радиатора печки «Калины» не кажется очень сложной, однако на практике придется непросто, но лучше не спешить, даже если работа затянется на несколько дней. Бонусом станут сэкономленные 6000 рублей, именно такая стоимость работы в сервисе.

Более подробно последовательность замены элемента узла отопления показана в этом видео.

Замена радиатора печки Лада Калина

Все владельцы отечественных автомобилей Лада Калина знают, что снятие и замена радиатора печки в данной модели сопряжена с некоторыми сложностями ввиду конструктивных особенностей авто, но бывалые «калиноводы» знают, как заменить основной элемент отопительной системы своими руками и мы готовы рассказать вам о таком ремонте во всех подробностях.

Недолговечность радиаторов печки, устанавливаемых в Калине, вызвана тем, что алюминий, из которого изготавливается данная деталь, очень быстро приходит в негодность при контакте с агрессивными современными антифризами. Что бы процедуру замены не приходилось повторять часто, приобретайте качественные запчасти!

Выбор качественных запчастей и необходимый инструмент

Новые детали системы отопления для отечественных автомобилей представлены в широком ассортименте на рынке запчастей, но не каждый производитель поставляет качественные детали, имеющие продолжительный безаварийный эксплуатационный срок, поэтому предпочтение при выборе, стоит отдать узлам, имеющим оригинальные артикулы ЛАДА и приобрести следующие узлы:

радиатор печки (ориг. арт. 11180-8101060-00);
набор армированных патрубков системы охлаждения (арт. Ремкомплект 234РШ)
металлические стяжки 2шт;
антифриз.

Снятие радиатора печки на Лада Калина проводится без применения специализированного инструмента, достаточно запастись стандартным набором автослесарных ключей, а именно:

ключи рожково-накидные (набор);
отвертки и плоскогубцы;
ножовка (понадобится в случае проведения работы без снятия торпедо);
емкость для слива старой охлаждающей жидкости;
перчатки для безопасности рук.

На начало 2019 года, стоимость работы по замене радиатора отопителя в специализированных сервисах ЛАДА составляет 6 — 8 тыс. рублей. Частные автомастерские оценивают данную работу примерно в 5 тысяч, а внимательно изучив нижеприведенную инструкцию, можно без особых трудностей провести весь ремонт своими руками, что существенно поможет сэкономить бюджет владельца Калины.

Этапы работ

Опытные авторемонтники знают, что выполнить замену печки на автомобилях Калина можно как с полным снятием центральной консоли, так и без разборки торпедо автомобиля.

Способ первый: Замена без демонтажа центральной консоли

Машина загоняется в помещение, после чего необходимо дождаться полное остывание мотора, что позволит безопасно провести все работы. Далее с аккумулятора снимается клемма (+).
Следующим шагом в заранее подставленную емкость сливают старый антифриз, делается это через откручивание специализированной пробки внизу радиатора системы охлаждения. После чего демонтируют корпус воздушного фильтра и его патрубка воздухоподачи, что откроет свободный доступ к креплению радиатора печки в подкапотном пространстве автомобиля.

Открутив гайку крепления и сняв патрубки подачи и отвода охлаждающей жидкости на систему отопления, переходим к демонтажу поврежденной детали в салон машины.
Следующим шагом является демонтаж педали газа. Предварительно ее необходимо отсоединить от тросика управления. Далее разбираются декоративные накладки на рулевой колонке, снимаются с нее все узлы управления дворниками и сигналами поворотников.

Выпилив часть пластикового кожуха, неисправную деталь отопителя можно демонтировать, подложив на пол салона машины старую ветошь, что позволит остаткам антифриза не попасть на пол.

На этом демонтаж окончен. Установив на посадочное место новую деталь, приступаем к монтажу всех снятых узлов автомобиля в обратном порядке.

Вариант второй: замена с полной разборкой торпедо

Следуя приведенной инструкции как снять старый радиатор, необходимо повторить вышеописанные первые четыре пункта этапы работы (за исключением демонтажа педали газа и рулевой колонки). Далее выполняем такие действия:

Полностью снимаем декоративные накладки панели приборов, на центральной консоли вынимаются магнитола и блок управления климат-контроля.
Демонтируем все воздуховоды и накладку перед лобовым стеклом, что откроет доступ к девяти болтам крепежа торпедо. Откручиваем болты и демонтируем панель.

Снимаем весь кожух печки, выкрутив его крепеж (из боковых ребер жесткости кузова). Снимаем старую печку, и устанавливаем новую.
Возвращаем на место все снятые элементы (в обратном порядке).

Полностью собрав, в систему охлаждения, заполняем систему новым антифризом и внимательно осматриваем все соединения на предмет утечек. Все, ремонт завершен, автомобиль можно эксплуатировать. Также смотрите пошаговую видео инструкцию по замене радиатора печки на автомобилях Лада Калина:

Возможные неисправности отопителя и способы их устранения

Если печка дует очень слабо или на текущем режиме она в принципе отказывается дуть воздухом, то неисправностей, как и способов устранения, может быть несколько:

Износились шланги отопительной системы. Как правило, если течет тосол или не греет печка, это может быть обусловлено износом патрубков. Чтобы решить такую проблему, необходимо произвести тщательную диагностику каждого из патрубков. Через трещины, а также другие их повреждения может выходить охлаждающая жидкость.
Вышел из строя кран отопителя. Если кран управления печкой сломался, об этом могут сказать следы протечки расходного материала в салоне транспортного средства.
В работе блока управления появились неисправности. Если проблема кроется в блоке, то в первую очередь необходимо проверить качество его подключения к бортовой сети. Если он правильно подключен, то скорей всего, проблема кроется именно в нем. Ремонт блока лучше доверить специалистам.
Неисправности проводки. Возможно, блок не включает систему отопления из-за отсутствия контакта с бортовой сетью. В данном случае проблема решается путем провзонки цепи для поиска оборвавшегося участка.
Сломался добавочный резистор. Это устройство используется для управления вентилятором отопителя, так что если не греет печка на Калине, также нужно проверить работоспособность этого элемента. Если он не работает, то его надо будет менять.
Не работает регулятор печки Калина, расположенный в салоне авто. Если отопитель дует только горячим, а при переводе его режима из горячего воздуха на холодный он никак не реагирует, то скорей всего, из строя вышел регулятор, установленный на центральной консоли.
Сломался радиатор отопительного узла. Такая проблема считается одной из самых часто встречаемых на отечественных машинах, особенно она актуальна для Калины. Можно попробовать отремонтировать это устройство или поменять его самостоятельно. Подробнее о том, как снимать и как произвести замену устройства, мы расскажем ниже (автор – канал Интересное видео).

Расположение и принцип работы печки

С наступлением холодов многие автомобилисты сталкиваются с проблемой обогрева автомобиля. Это очень распространённая поломка, при которой в салон автомобиля не поступает тепло, что делает присутствие в нём недостаточно комфортным. Давайте для начала разберёмся, как работает наша печка. Принцип работы отопителя заключается в следующем:

Через воздушный фильтр воздух с улицы сначала попадает в воздухозаборник. Затем при помощи электровентиляторов загоняется внутрь воздуховодов.
Обогрев всасывающего воздуха осуществляется при помощи отопителя (радиатор печки), который расположен под защитной панелью.
Во время работы двигателя нагретая охлаждающая жидкость циркулирует через радиатор, тем самым нагревая потоки проходящего через него воздуха.
Регулировка скорости подачи воздуха, а также регулировка температуры и управление заслонками осуществляется при помощи блока управления, расположенного в центральной части торпеды.

Процесс замены печки Лада Калина состоит из нескольких этапов

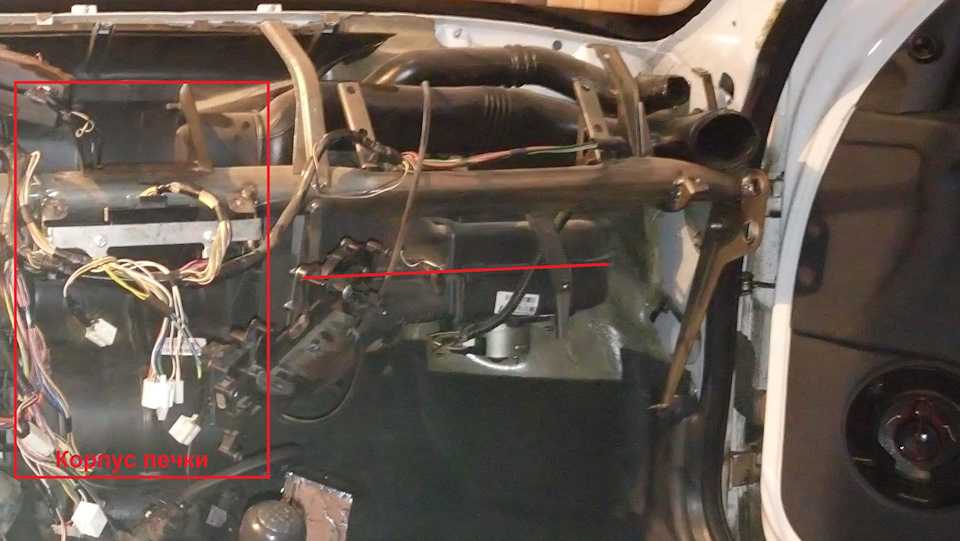

Расположение печки на Калине удобное, находится она в центральной части торпеды. Управление механизмами переключения довольно простое, осуществляется четырьмя регуляторами. Ремонт печки Лада Калина можно разделить на несколько этапов: диагностика и поиск неисправности, разборка-сборка необходимых механизмов и ремонт (замена) вышедших из строя деталей.

Замена радиатора печки (отопителя)

Пришлось делать самому, поэтому воспользовался помощью Интернета.

Сливаем примерно три литра охлаждающей жидкости. Хороший способ в YouTube у Андрея Вязова. Однако, я не снимал воздушный фильтр, просто в канистру вставил кусок поливочного шланга, и уже в него поместил шланг, отсоединенный от охлаждения дроссельного узла.
Выпиливал по совету многих часть коробов системы вентиляции, прилегающую к радиатору печки. НЕ ДЕЛАЙТЕ ЭТОГО!!! Радиатор все равно невозможно вставить даже с этим дополнительным отверстием.

Лучший способ подсказал Роман Смирнов в YouTube. Необходимо освободить место, через которое и вынимается и вставляется сравнительно просто радиатор. Надо снять педаль газа и поднять педаль тормоза. Педаль газа я не отсоединял полностью, а просто подвязал ее вверх. Но сначала надо снять рулевую колонку в сборе, чтобы потом ничего не настраивать. Снимается просто:

снять пластиковую защиту с колонки и под ней
отсоединить 8 разъемов от колонки – два от переключателей, два от замка зажигания, два (они в центре) от усилителя руля и два на самом верху под звуковым сигналом
разъединить две детали промежуточного кардана рулевой колонки (Роман Смирнов)
открутить 4 гайки (на 13, головка высокая)
снять колонку
Выкрутить выключатель стопов – справа от педали тормоза
Поднять педаль тормоза кверху, но при этом надо «разминуться» с местом вкручивания выключателя стопов, что оказалось достаточно сложно. Использовал рычаг
Закрепил педали газа и тормоза, привязав их вверху
Теперь есть место для того, чтобы вынуть старый радиатор

Под капотом: снять аккумулятор, подставку под него, кронштейн, на котором он стоит. Воздуховод отсоединить от воздушного фильтра и заломить в сторону салона.

Открутить шланги радиатора отопления салона от его патрубков и отвинтить гайку слева от патрубков. Нужна высокая головка или трубчатый ключ на 10. При отсоединении шлангов от радиатора иметь в виду, что еще какое-то количество охлаждающей жидкости выльется. В салоне просунуть ножовочное полотно под металлическую защиту слева от радиатора и отпилить патрубки. Пластик пилится легко. После этого можно постараться вынуть радиатор вместе с металлической защитой и уплотнителем.

У меня не получилось вынуть — слишком длинная шпилька, с которой под капотом мы откручивали гайку на 10. Пришлось через отверстия для патрубков в уплотнителе прорезать паз между отверстием в кузове, через которое просовывались патрубки радиатора и отверстием, через которое просовывалась «пресловутая» шпилька. Только после этого удалось снять радиатор и все, что к нему относится.

Поставить радиатор целиком прямо вот так, даже при выпиленной части воздуховодов, не получилось. Опять воспользовался советом Романа Смирнова – отрезал часть патрубков, чтобы не мешали вдвинуть радиатор в место, ему предназначенное.
Теперь нужно все собрать обратно.
Педаль тормоза опять «разминуть» с местом крепления выключателя стопов.
Поставить выключатель стопов – максимально далеко, т.к. он включается при отжатии кнопки. Проверьте сразу, чтобы потом не возиться под рулевой колонкой.
Перед постановкой рулевой колонки на место, снимите пружины с устройства изменения положения рулевой колонки. Иначе все 4 отверстия крепления ее не попадут на шпильки. Их вернете на место после всего. Рулевую колонку ставил в одиночку, трудно, но возможно.

Две детали промежуточного кардана колонки соединял с помощью струбцины. Потом капнул WD-шкой и чуть повернул верхнюю часть газовым ключем

Делал это осторожно, без лишних усилий, чтобы не раздавить крестовины

Шланги для подключения радиатора печки заменил на новые, они идут под номером 21088101206. Посадил их на герметик.

Вот и все. Спасибо ребятам, что показали все это в YouTube. Надеюсь, и мой опыт кому-то поможет. На Калине 4 года, если бы знал про пробку сразу, не менял бы ни компьютер, ни радиатор. На двух ТО — ни один ……(любое ругательное слово) не подсказал. Возможно, квалификация такая, что просто не знают этого.

Разностный алгоритм на автомобиле с кондиционером

«Kalina» с кондиционером имеет два радиатора отопителя и отличается от моделей без регулятора температуры климат-контроля в кабине. Есть два радиатора, потому что через один из них есть фреоновый кондиционер, а по-другому. антифриз, как в автомобиле без климатической установки. Соответственно, регулятор температуры позволяет воздуху проходить через один из радиаторов в зависимости от его положения. Для демонтажа такой конструкции и замены необходимых элементов будет сложнее самостоятельно.

Чтобы понять, что печь стала непригодной, она не сразу получается, потому что протекающая жидкость быстро испаряется и напоминает о себе только специфический запах

При замене радиатора необходимо аккуратно складывать детали, которые необходимо снять, не отклоняться от инструкции и соблюдать меры предосторожности

Начнём с того, что машина у меня с кондиционером, и я жуть, как не люблю «колхоз». Поэтому я искал в интернете способы, как заменить радиатор печки, не стравливая хладагент и не выпиливая корпус печки, но полного описания так и не нашел.

И знаете что? Выход есть! Но для этого придётся повозиться. Рекомендую приобрести «Руководство по ремонту Лада Калина» или скачать в интернете тут — ссылка.

Заранее выясняем, какой антифриз в машине (в моей — Sintec G12, 10л. — примерно 1000руб.). В СОД нужно 7,84л. Покупаем радиатор печки (ДААЗ, примерно 1000руб.).

Приступаем. Ничего сложного, нужно всего лишь сделать несколько пунктов :

1. Включаем зажигание — стеклоочистители вверх — отключаем зажигание. «Дворники» останавливаются в верхнем положении.2. Снимаем правое жабо, кожух, вытаскиваем салонный фильтр, выворачиваем четыре винта крепления приемного корпуса фильтра.3. Отсоединяем провод от клеммы «минус» аккумуляторной батареи.4. Снимаем защиту двигателя (нужна яма).4. Сливаем охлаждающую жидкость из радиатора отопителя.5. Сливаем охлаждающую жидкость из радиатора охлаждения.6. Откручиваем крепление кронштейна радиатора отопителя под капотом. Люди потом шпильку на этом кронштейне укорачивают.7. Снимаем передние сиденья.8. Снимаем облицовку ручника и тоннеля пола.9. Снимаем приборку и «бороду».10. Снимаем кожух рулевой колонки.11. Снимаем подрулевые переключатели. Рекомендую отметить маркером положение переключателей на валу руля перед их снятием.12. Снимаем облицовки передних стоек кузова.13. Снимаем облицовку панели приборов.14. Снимаем боковые дефлекторы.15. Снимаем панель (торпедо).16. Снимаем педаль газа.17. Снимаем все пластмассовые воздуховоды печки.18. Располовиниваем по горизонтали корпус вентилятора печки и осушителя. Корпус печки и осушителя соединяется спец скобами, по-моему, по 5 штук на каждом корпусе. Это даёт нам свободный ход центрального корпуса печки (на фотографии). Такие трудности только из-за осушителя кондиционера внутри своего корпуса. Это он не дает двигать всю панель в сборе.

19. Откручиваем по бокам крепёж усилителя панели приборов (балку).20. Откручиваем крепёж рулевой колонки и опускаем ее на пол. В моём случае опустить рулевую колонку на пол мешал не отсоединяющийся провод от сигналки, пришлось придерживать рулевую колонку помощнику.21. Отодвигаем усилитель панели приборов (балку), крутим-вертим центральный корпус печки.21. Вытаскиваем радиатор печки.22. Заменяем радиатор отопителя и собираем всё в обратном порядке.

Лайфхак: Каждый саморез и болт от пластмассовых деталей я приклеивал к месту его откручивания или рядом малярным бумажным скотчем. Тогда он не потеряется и будет понятно, где его законное место.

Как поменять радиатор печки Лада Калина

Существует классический способ рекомендованный автопроизводителем, который связан со снятием панели (торпеды). И относительно простой, популярный метод среди многих автолюбителей. Его суть состоит в том, что снятие радиатора печки, производится из салона автомобиля без демонтажа панели. Подробнее остановимся на самом простом способе, и произведем поэтапные работы в следующей последовательности:

Первое что необходимо сделать — это (по понятным причинам) слить всю охлаждающую жидкость из системы. Далее, для получения удобного доступа к месту проведения работ, требуется полностью демонтировать корпус воздушного фильтра вместе с гофрой, которая к нему присоединена. Отключаем аккумуляторные клеммы. Полностью удаляем аккумуляторную батарею из копотного пространства. После чего, также нужно демонтировать металлическое основание (платформу), на которой был установлен АКБ. Увеличение внутреннего рабочего пространства, необходимо для проведения комфортных манипуляций и обеспечения доступа к двум шлангам, присоединенным к радиатору печки.
Ослабляем хомуты и отсоединяем 2 шланга, которые подсоединены к корпусу термостата.
Теперь, переместимся в салон автомобиля, где и будут проводиться основные работы. Для обеспечения хорошего доступа и удобства проведения работ, первым делом снимаем пластиковую защиту рулевой колонки. Наша цель конечная цель, отвести педали газа и тормоза в верхнее положение, для того, чтобы появилась возможность беспрепятственно снять и установить радиатор. Для этого, необходимо ослабить саму рулевую колонку. Откручиваем четыре гайки на 13

Теперь, мы имеем доступ и все условия для проведения необходимых нам работ.

Перед процедурой непосредственного снятия, обратите внимание на металлическое крепление (планку), которая удерживает корпус отопительного агрегата на месте. Необходимо снять этот элемент. Для этого, рядом со шлангами со стороны моторного отсека, находим и откручиваем гайку на 10 или саморез

Если демонтировать планку не получается, допустимо ее просто отогнуть, а лучше распилить, с последующим извлечением

Для этого, рядом со шлангами со стороны моторного отсека, находим и откручиваем гайку на 10 или саморез . Если демонтировать планку не получается, допустимо ее просто отогнуть, а лучше распилить, с последующим извлечением.

Теперь, нам следует взять болгарку и отпилить шланги. После этого радиатор извлекается из ниши.

Далее, берем новое изделие и отпиливаем на нем два патрубка

Обратите внимание, что на патрубках находятся специальные кантики (выпуклости) необходимые для плотной посадки шлангов. Распиливание производите рядом с этими кантиками

После чего, тщательно зачистите все патрубки наждачной бумагой.

Помещаем «усовершенствованный» новый радиатор печки в нишу. Здесь придется немного повозиться, так как монтаж крайне неудобен. Главное это терпение, и все обязательно получится.
По завершении монтажа, нужно присоединить все шланги. Делать это необходимо со стороны моторного отсека, направляя шланг на необходимый патрубок. После, нужно переместиться в салон и закрепить шланги хомутами.
Работы практически закончены, осталось лишь вернуть рулевую колонку в исходное положение, затянуть все гайки, одеть кожух. Вернуть на место аккумулятор, установить корпус воздушного фильтра и конечно залить необходимое количество охлаждающей жидкости в расширительный бачок. На этом замена печки лада калина закончена.

Перечень неисправностей в контуре отопления

Если владелец LADA Kalina заподозрил присутствие каких-либо отклонений от нормального функционирования системы отопления, то потребуются нижеприведенные диагностические манипуляции.

Первым действием необходимо удостовериться в присутствии в контуре охлаждения достаточного количества антифриза.
Далее проверяем целостность предохранителя.
Удостоверяемся в исправности регулятора скоростных режимов вентилятора.
Слабый поток воздуха, проникающий через дефлекторы намекает на необходимость проверки состояния фильтрующего компонента.
Если на разогретом моторе в салон не подается теплый поток, то возможно в системе охлаждения присутствуют воздушные пробки или заклинили заслонки в воздуховодах.
Неисправный датчик температуры будет провоцировать поступление в салон только горячего или наоборот холодного потока.
В числе распространенных причин имеет место разгерметизация системы охлаждения LADA Kalina. Иногда виной этому может служить потеря герметичности самим радиатором отопителя. При этом в салон будет поступать антифриз, выдавая себя специфическим запахом и намокшим декоративным покрытием пола. Чтобы своевременно обнаружить утечку, требуется с частой периодичностью контролировать уровень в расширительном бачке.

Несколько полезных советов

Любой автовладелец, которому приходится проводить работы по замене радиатора системы отопления или его ремонту, задается вопросом о причине выхода агрегата из строя

Важно учесть 2 фактора, которые позволяют продлить срок непрерывной эксплуатации устройства

Необходима своевременная замена воздушного фильтра системы. Засоренный радиатор чаще выходит из строя. Существует установленный срок периодической замены, но можно делать это чаще, например, менять фильтр после зимней эксплуатации и по завершении летнего сезона.
Своевременно проводите замену охлаждающей жидкости. Такую операцию следует проводить через каждые 60 тыс. км пробега. Накапливающиеся продукты износа разрушают легкий металл радиатора, лишая его герметичности. Многие владельцы автомобилей считают, что периодически доливая тосол в систему, им не придется менять агрегат. Однако продукты коррозии продолжают накапливаться, губительно влияя не только на радиатор отопителя, но и на двигатель в целом.

Актуальным вопросом является использование качественного тосола. Следует покупать его у проверенных продавцов и не использовать в системе охлаждения воду.

Эксплуатация любого автомобиля предусматривает не только обслуживание и ремонт деталей и систем, которые обеспечивают его движение. Вспомогательные устройства играют важную роль в работе авто. И в случае выхода из строя радиатора системы охлаждения не только нарушается микроклимат в машине, но и становится небезопасно управлять ей в связи с запотеванием окон.

Зимой в моём пепелаце не так тепло как должно быть.При этом вентилятор работает нормально, судя по потоку воздуха.Термостат, скорее всего рабочий, так как температура двигла доходит и до ста десяти, и вентилятор радиатора включается при этом.Радиатор отопителя засраться не мог бы за три года, я думаю.На что ещё можно грешить?Воздушная пробка ? Звуков булькающих у меня не было никогда и нигде.

Решил пощупать пластиковый рычаг заслонки отопителя.Сидя на водительском, прикорячился и правой рукой взялся за этот рычаг. Левую руку протянул к основанию лобового стекла, чтобы ощущать температуру потока воздуха из щелей обдува. При этом моё ухо оказалось у дефлекторов над бородой.Моё наблюдение:При надавливании на рычаг, менялся звук в дефлекторах. А воздух становился теплее.Не то, чтобы воздух стал огненным. Нет, конечно. Но рука чувствовала разницу.

Теперь надо чухать репу, как решить данную проблему.Те варианты, что я видел на драйве, когда мастырили резинки, пружинки, мне не нравится.Метод «из говна и палок», конечно, хорош… Но хочется сделать один раз и забыть.Может, есть у кого идеи ? Или кто-то уже проходил этот этап?

Вчера после работы приколхозил первую попавшуюся пружину.

Народный метод

Необходимость снятия приборной панели стала предлогом к поиску альтернативной методики, исключающей проведение этой трудоемкой операции. Индивидуальная технология ремонта предусматривает куда более меньший набор подготовительных мероприятий.

Перечень процедур, осуществляемых под капотом, практически идентичен вышеописанному, не требуется лишь демонтировать облицовку лобового стекла и салонный фильтр. Спектр же «внутренних» работ, предшествующих замене износившегося радиатора отопителя на Калине, в корне отличается как по трудоемкости, так и по содержанию:

отсоединить тросик от педали газа;
демонтировать сам ножной рычаг управления дроссельной заслонкой;
удалить датчик включения тормозных габаритов возле соответствующей педали;
освободить педаль тормоза от приводного рычага, сняв стопорную скобу и палец крепления к вилке привода;
демонтировать рулевую колонку;
снять облицовку тоннеля на левом торце центральной консоли.

Основу технологии замены теплообменника отопительной установки формируют переходы:

срезать болгаркой металлический кронштейн крепления корпуса отопителя к моторному щиту (можно сохранить кронштейн, отпилив только лишь штифт ножовочным полотном из салона);
отпилить ножовкой выступающие патрубки радиатора (со стороны педали газа);
демонтировать кожух крепления радиатора к корпусу отопительной установки, предварительно отвернув три винта;
вынуть радиатор;
установить новый, уже модифицированный теплообменник;
подсоединить два шланга, установить и затянуть хомуты со стороны салона;
произвести шумоизоляцию окна, через которое подводятся шланги из моторного отсека.

Важно! Приобретенный радиатор подлежит модернизации: выходящие патрубки следует укоротить на 2-2,5 см, зачистить и сформировать путем нагрева и последующей деформации новые буртики
