Устройство и принцип работы системы охлаждения двигателя

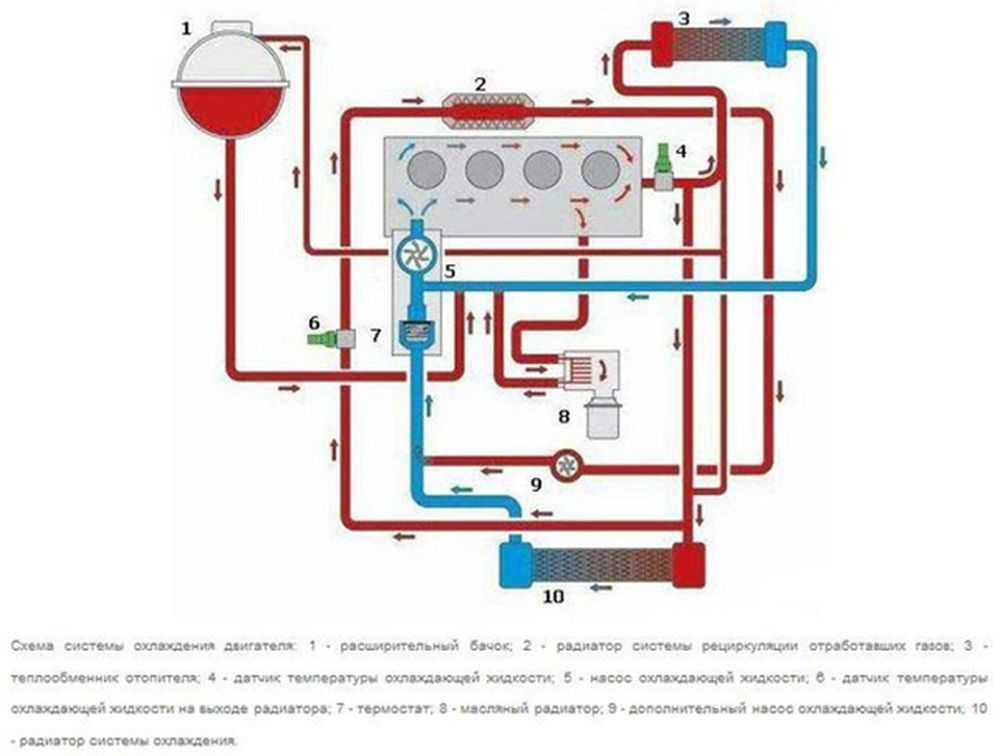

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

1. От ремня газораспределительного механизма.
2. От ремня генератора.
3. От отдельного ремня.

Конструкция состоит из таких элементов:

1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
3. Шкив для установки ремня привода – зубчатый или клиновидный.
4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

1. Корпус из алюминия.
2. Выходы для соединения с патрубками.
3. Пластина биметаллического типа.
4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Назначение и действие системы охлаждения

Рисунок 4.31 Принципиальная схема системы охлаждения двигателя.

Система охлаждения служит для принудительного отвода тепла от цилиндров двигателя и передачи его окружающему воздуху. Необходимость в системе охлаждения вызвана тем, что детали двигателя, соприкасающиеся с раскаленными газами, при работе сильно нагреваются. Если не охлаждать внутренние детали двигателя, то вследствие перегрева может произойти выгорание слоя смазки между деталями и заедание движущихся деталей вследствие чрезмерного их расширения.

Системы охлаждения практически всех современных автомобилей не отличаются друг от друга. Принципиальная, обобщенная схема работы системы охлаждения приведена на рисунке 4.31, где красным цветом отмечена жидкость нагретая от деталей двигателя и синим – охлажденная в радиаторе системы.

В систему водяного охлаждения с принудительной циркуляцией жидкости входят водяные рубашки соответственно головки и блока цилиндров (о рубашках мы писали выше, изучая одноцилиндровый двигатель), радиатор, нижний и верхний соединительные патрубки со шлангами и водяной насос с водораспределительной трубой, вентилятор и термостат.

При работе двигателя, приводимый от него в действие водяной насос (он же —помпа) создает круговую циркуляцию воды через водяную рубашку, патрубки и радиатор. По водораспределительной трубе вода в первую очередь направляется к наиболее нагреваемым местам блока. Проходя по водяной рубашке блока и головки, вода омывает стенки цилиндров и камер сгорания, охлаждая двигатель. Нагретая вода по верхнему патрубку поступает в радиатор, где, разветвляясь по трубкам на тонкие струйки, охлаждается воздухом, который просачивается мимо трубок под действием тяги, создаваемой вращающимися лопастями вентилятора. Охлажденная вода вновь поступает в водяную рубашку двигателя.

Рисунок 4.32 Схема системы охлаждения.

Структура жидкостной системы охлаждения двигателя

К основным составляющим жидкостной системы охлаждения ДВС относятся следующие детали:

• «водяная рубашка» двигателя
• вентилятор;
• радиатор;
• помпа (центробежный насос);
• термостат;
• бачок расширительный;
• теплообменник отопителя;
• составляющие элементы управления.

Водяная рубашка двигателя – это плоскость между стенками агрегата в тех местах, которым требуется охлаждение.

Радиатор системы охлаждения – это механизм, который предназначен для отдачи созданного работой двигателя тепла. Узел представляет собой конструкцию из многих изогнутых алюминиевых трубой, которые также имеют дополнительные ребра, способствующие большей теплоотдаче.

Вентилятор используется для ускорения циркуляции воздуха, обволакивающего радиатор. Вентилятор включается при граничном нагревании охлаждающей жидкости.

Центробежный насос (другими словами – помпа) обеспечивает беспрерывное движение жидкости во время работы двигателя. Привод для помпы может быть разным: ременной, например, или шестеренный. На авто с турбированными двигателями часто устанавливают добавочные насосы, которые способствуют циркуляции жидкости и запускаются из блока управления.

Термостат – это устройство в виде биметаллического (или электронного) клапана, расположенного между входным отверстием радиатора и «рубашкой охлаждения». Этот прибор обеспечивает нужную температуру жидкости, служащей для охлаждения ДВС. Когда мотор остывший, термостат закрыт, поэтому принудительная циркуляция остужающей жидкости проходит внутри двигателя, не затрагивая радиатор. В момент нагревания жидкости до граничной температуры клапан открывается. В этот момент система начинает функционировать во всю свою мощь.

Расширительный бачок используется для заливания охлаждающей жидкости. Этот узел компенсирует также изменение количества жидкости в системе во время изменения температуры.

Радиатор отопителя – механизм, предназначенный для подогрева воздуха в салоне транспортного средства. Его рабочая жидкость набирается непосредственно возле входа в «рубашку» мотора.

Главным элементом координации системы охлаждения ДВС есть датчик (температурный), электронный блок управления, а также исполнительные устройства.

Принцип работы системы

Принцип функционирования системы охлаждения двигателя (и бензинового, и дизельного) весьма прост и основан на целенаправленной циркуляции охлаждающей жидкости. Охлаждающая жидкость, забирая тепло у деталей двигателя (в рубашках охлаждения), под воздействием давления, создаваемого водяным насосом, начинает циркулировать по системе, осуществляя теплообмен.

Первоначально движение жидкости осуществляется при закрытом термостате по малому кругу, то есть без работы радиатора. Это делается для того, чтобы убыстрить процесс прогрева двигателя и доведения его до рабочей температуры. После возврата жидкости в рубашки охлаждения процесс циркуляции продолжается.

В том случае, когда температура достигает высоких показателей (в пределах 100 градусов), открывается термостат, и охлаждающая жидкость начинает двигаться по большому кругу, заходя в радиатор. Это сразу же остужает двигатель, ибо в систему охлаждения поступает жидкость, ранее не использовавшаяся (находившаяся в радиаторе). Сам радиатор охлаждается потоком атмосферного воздуха.

При необходимости (например, в холодное время года) охлаждающая жидкость через открытый кран отопителя заходит в «печку», где с помощью радиатора, с одной стороны, дополнительно остывает, отдавая избыточное тепло, а с другой, — обогревает воздух в салоне автомобиля.

В жаркую погоду

Особенно внимательным нужно быть и в жару, ведь в это время машины перегреваются, жидкость в двигателе закипает не только от длительной работы, но и от жары. Старайтесь часто проверять исправность мотора, следить за уровнем масла

, смотреть, чтобы в систему не попал мусор или пылинки. Частой поломкой во всех погодных условиях является радиатор, который так и норовит подтекать, тем самым создавая вероятность поломки или засорения всей охлаждающей системы.

В плохих погодных условиях может работать плохо любая техника, но особое внимание стоит уделить именно двигателю и его составляющим, они и есть сердцем всего механизма. Часто возникают проблемы с охлаждением цилиндров, на это тоже стоит обратить отдельное внимание

Основные элементы системы охлаждения

Структурные элементы системы охлаждения двигателя В систему циркуляции охлаждающей жидкости входят следующие элементы:

1. Радиатор. Этот элемент охлаждает антифриз, нагревшийся от мотора, возвращая ему нормальную температуру. Помимо него могут быть установлены еще масляный радиатор – для охлаждения смазывающего вещества, и радиатор для охлаждения отработанных газов.
2. Теплообменник. Используется для нагрева воздуха, устанавливается там, где выходит горячий антифриз.
3. Расширительный бачок. Через него антифриз поступает в систему. В процессе работы ОЖ может расширяться и сжиматься, бачок компенсирует изменения объема.
4. Центробежный насос, он же помпа. Именно он «гоняет» охлаждающую жидкость по системе.
5. Термостат. Поддерживает нормальную температуру в системе, регулируя поток ОЖ.
6. Датчик температуры ОЖ. Подает сигналы об изменении температуры на панель приборов и на реле включения вентилятора.
7. Вентилятор. Помогает охлаждать чрезмерно нагревшуюся жидкость.

Все эти элементы связаны с общим блоком управления. Также для их работы есть вспомогательные устройства – реле, нагреватели и т.д.

Устройство, конструкция, принцип работы

Жидкостная система охлаждения

Достоинством жидкостной системы охлаждения как раз и является возможность поддержания температуры в заданном диапазоне, поэтому она лучше воздушной. Но конструкция этой системы значительно сложнее.

В ее состав входит:

1. Рубашка охлаждения
2. Водяной насос
3. Термостат
4. Радиаторы
5. Соединяющие патрубки
6. Вентилятор

При этом основным рабочим элементом такой системы является специальная жидкость – антифриз, при помощи которой и осуществляется отвод тепла. Раньше вместо него использовалась обычная вода, но из-за низкого температурного порога замерзания и образования накипи от воды постепенно отказались.

Рубашка охлаждения

Рубашка охлаждения – специальная система каналов в блоке цилиндров и головке блока, по которой движется жидкость. Если рассматривать все по-простому, то выглядит это так: имеется блок, в который устанавливаются цилиндры, а также основные узлы и механизмы. Поверх этого блока сделана оболочка, а пространство между ними и используется как каналы для движения жидкости. Такая конструкция позволяет жидкости омывать цилиндры, проходить рядом с узлами, установленными в блоке и головке, что обеспечивает отвод тепла от них.

Помпа

Так выглядит водяная помпа

В рубашку охлаждения установлена водяная помпа. Она состоит из приводного зубчатого колеса (шкива) и крыльчатки, которая помещается внутрь рубашки, посаженных на одну ось. Привод ее осуществляется от коленчатого вала при помощи ремня.

Именно водяной насос и обеспечивает циркуляцию жидкости по системе. Получая вращение от коленчатого вала, крыльчатка заставляет двигаться жидкость по каналам рубашки.

Радиатор

При этом антифриз циркулирует не только по рубашке. Если бы так и было, то жидкости некуда было бы отдавать тепло, то есть двигатель быстро бы перегревался. Чтобы этого не происходило, в конструкцию включен радиатор.

Представляет он собой конструкцию из двух бачков – в один подается жидкость из рубашки, а из второго она возвращается обратно. Эти бачки между собой соединены большим количеством трубок, по которым жидкость перемещается между ними. Чтобы обеспечить лучший теплообмен, радиатор изготавливают из металлов, обладающих высокой теплопроводностью (медь, алюминий, латунь). Также чтобы повысить теплообмен между трубками располагаются специальные ленты, уложенные определенным образом и имеющие большое количество мест контакта с трубками.

Жидкость, проходя через трубки, часть тепла отдает лентам. Проходящий сквозь радиатор воздух отбирает тепло и отводит его в окружающую среду. Для обеспечения хорошего потока воздуха радиатор устанавливают в передней части авто. Радиатор с рубашкой охлаждения соединяется при помощи резиновых патрубков.

Отдельно отметим, что благодаря жидкостной системе удалось обеспечить и отопление салона. Для этого в систему охлаждения включили еще один радиатор, который поместили в салоне. Конструктивно он такой же, как и основной радиатор, но по габаритам меньше. Поток воздуха же для него создается при помощи электромотора с вентилятором.

Видео: Перегрев двигателя. Последствия перегрева.

Система охлаждения должна обеспечивать максимально быстрый выход силовой установки на оптимальный температурный режим. И чтобы это обеспечить, в конструкцию включен термостат. Чтобы понять, для чего он нужен – немного теории.

Жидкость для охлаждения двигателя автомобиля: общая информация

Хорошо известно, что двигатель внутреннего сгорания является тепловой машиной, которая преобразует энергию сгорающего топлива в механическую работу.  Естественно, такую установку нужно охлаждать, чтобы поддерживать необходимый тепловой режим.

Другими словами, для нормальной работы всех узлов и деталей ДВС под нагрузками нагрев мотора должен оставаться в строго заданных пределах. Рабочая температура двигателя не должна как опускаться ниже заданного порога, так и превышать расчетный показатель.

Для решения задачи на автомобилях используется комбинированная система охлаждения, которая представляет собой совокупность воздушного и жидкостного охлаждения ДВС. Жидкостная система предполагает принудительную циркуляцию рабочей жидкости.

На работающем двигателе нагрев ОЖ может доходить до 100 градусов по Цельсию и даже выше, при этом после остановки мотора жидкость во время длительного простоя охлаждается до наружной температуры.

Как видно, рабочая жидкость находится в достаточно тяжелых условиях. При этом к ней выдвигаются особые требования. Дело в том, что свойства жидкости должны, в первую очередь, обеспечивать максимальную эффективность работы системы охлаждения двигателя. От этого напрямую зависит надежность агрегата и его ресурс.  ОЖ должна обладать высокой теплопроводностью и теплоемкостью, иметь высокий температурный порог кипения, достаточную текучесть.

При этом после остывания такая жидкость не должна сильно расширяться в объеме и кристаллизироваться (превращаться в лед). Параллельно с этим жидкость также не должна пениться во время работы, а также не оказываться агрессивной, то есть взывать коррозию различных металлических элементов, оказывать воздействие на резиновые патрубки, уплотнения и т.д.

К сожалению, хотя дистиллированная или очищенная вода дешевая в производстве и имеет ряд необходимых свойств (отличается высокой способностью к эффективному охлаждению, обладает высокой теплоемкость, негорючая и т.д.), все же использовать ее в двигателе проблемно.

Прежде всего, она имеет низкую температуру закипания, быстро испаряется, а различные примеси в ее составе (соли и т.д.)  вызывают активное образование накипи. Также вода замерзает в системе тогда, когда наружная температура опускается до ноля градусов и далее образуется лед.

При этом происходит значительное увеличением объема замерзшей воды, что становится причиной разрывов каналов и патрубков, то есть происходит повреждение, в металлических деталях появляются трещины и т.п. По этой причине воду нельзя использовать круглогодично в регионах, где в зимний период отмечено понижение среднесуточных температур до ноля и ниже.

Вполне очевидно, что весьма затруднительно заниматься постоянным сливом воды из системы охлаждения перед стоянкой машины на улице или в неотапливаемом помещении. Для решения проблемы были разработаны специальные охлаждающие жидкости, которые получили свойство не замерзать при низких температурах.

Фактически само название «антифриз» происходит от английского  «antifreeze», то есть незамерзающая. Указанные составы быстро вытеснили воду из жидкостных систем охлаждения, тем самым в значительной мере упростились и особенности эксплуатации ТС.

Что касается ТОСОЛа, данная разработка является аналогом западного антифриза, только была разработана на территории бывшего СССР. Указанный тип ОЖ изначально создавался для автомобилей ВАЗ, при этом торговая марка не регистрировалась.

Сегодня многие изготовители охлаждающих жидкостей на территории СНГ используют широко известное название ТОСОЛ для своих продуктов, однако эксплуатационные свойства жидкостей могут отличаться по причине наличия разных присадок и дополнительных компонентов.

Схема, элементы системы охлаждения и их работа

Основные элементы, из которых состоит схема системы охлаждения двигателя, встречаются и схожи у разных типов моторов: инжекторных, дизельных и карбюраторных.

Общая схема жидкостной системы охлаждения двигателя

Жидкостное охлаждение мотора дает возможность в равной мере забирать тепло со всех узлов и деталей двигателя не зависимо от степени тепловой нагрузки. Двигатель с использованием водяного охлаждения создает меньше шума, чем двигатель с воздушным охлаждением, обладает большей скоростью прогрева при пуске.

Система охлаждения двигателя содержит следующие детали и элементы:

• рубашка охлаждения (водяная рубашка);
• радиатор;
• вентилятор;
• термостат;
• жидкостный насос (помпа);
• расширительный бачок;
• соединительные патрубки и сливные краны;
• отопитель салона.

• Рубашкой охлаждения («водяной рубашкой») принято считать сообщающиеся между двойными стенками полости в тех местах, где наиболее нужен вывод избыточного тепла.
• Радиатор. Предназначен для рассеивания тепла в окружающую атмосферу. Он конструктивно состоит из множества изогнутых трубочек с дополнительными ребрами для увеличения теплоотдачи.
• Вентилятор, включающийся электромагнитной, реже гидравлической муфтой, при срабатывании температурного датчика охлаждающей жидкости усиливает набегающий на авто воздушный поток. Вентиляторы с “классическим” (постоянно включенным) ременным приводом встречаются в наши дни редко, в основном, на старых автомобилях.
• Центробежный жидкостный насос (помпа) в системе охлаждения обеспечивает постоянную циркуляцию охлаждающей жидкости. Привод помпы чаще всего реализован с помощью ремня или шестерней. Двигатели с турбонаддувом и с непосредственным впрыском топлива, как правило, снабжены дополнительной помпой.
• Термостат – главный узел, регулирующий потоки охлаждающей жидкости, устанавливается обычно между входным патрубком радиатора и «водяной рубашкой» двигателя, конструктивно выполнен в виде биметаллического или электронного клапана. Назначение термостата – поддержание заданного рабочего температурного диапазона охлаждающей жидкости при всех режимах работы двигателя.
• Радиатор отопителя очень похож на радиатор системы охлаждения меньших размеров и расположен в салоне авто. Принципиальное отличие состоит в том, что радиатор отопителя передает тепло в салон, а радиатор системы охлаждения – в окружающую среду.

Принцип работы

Принцип работы жидкостного охлаждения двигателя состоит в следующем: цилиндры окружены «водяной рубашкой» из охлаждающей жидкости, отбирающей лишнее тепло и переносящей его к радиатору, откуда оно передается в атмосферу. Жидкость, непрерывно циркулируя, обеспечивает оптимальную температуру двигателя.

Принцип работы системы охлаждения двигателя

Охлаждающие жидкости – антифризы, тосол и вода – в процессе эксплуатации образуют осадок и накипи, нарушающие нормальную работу всей системы.

Вода не бывает химически чистой в принципе (за исключением дистиллированной) – в ней содержатся примеси, соли и всевозможные агрессивные соединения. При повышенной температуре они выпадают в осадок и образуют накипь.

В отличие от воды антифризы не создают накипи, но в процессе эксплуатации разлагаются, а продукты распада отрицательным образом сказываются на работе механизмов: на внутренних поверхностях металлических элементов появляется коррозионный налет и наслоения органических веществ.

Кроме этого, в систему охлаждения могут попадать различные посторонние загрязняющие субстанции: масло, моющие средства или пыль. Также могут попасть и специальные герметики, используемые для аварийной заделки повреждений в радиаторах.

Все эти загрязнения оседают на внутренних поверхностях узлов и агрегатов. Они характеризуются плохой теплопроводностью и забивают тонкие трубки и соты радиатора, нарушая эффективную работу системы охлаждения, что приводит к перегреву двигателя.

Видео о том, как устроено охлаждение мотора, принцип работы и неисправности

Ещё кое-что полезное для Вас:

• Плохо греет печка в салоне, причины, что делать и профилактика
• Почему двигатель автомобиля не заводится: как найти причину
• Радиатор охлаждения двигателя: устройство и принцип работы

[Жидкостная система охлаждения]

Вспомним ещё раз немного про данную систему охлаждения.

В жидкостной системе охлаждения используются специальные охлаждающие жидкости — антифризы различных марок, имеющие температуру загустевания — 40 °С и ниже. Антифризы содержат антикоррозионные и антивспенивающие присадки, исключающие образование накипи

Они очень ядовиты и требуют осторожного обращения. По сравнению с водой антифризы имеют меньшую теплоемкость и поэтому отводят теплоту от стенок цилиндров двигателя менее интенсивно

Так, при охлаждении антифризом температура стенок цилиндров на 15…20°С выше, чем при охлаждении водой. Это ускоряет прогрев двигателя и уменьшает изнашивание цилиндров, но в летнее время может привести к перегреву двигателя.

Оптимальным температурным режимом двигателя при жидкостной системе охлаждения считается такой, при котором температура охлаждающей жидкости в двигателе составляет 80 …100 °С на всех режимах работы двигателя.

В двигателях автомобилей применяется закрытая (герметичная) жидкостная система охлаждения с принудительной циркуляцией охлаждающей жидкости.

Внутренняя полость закрытой системы охлаждения не имеет постоянной связи с окружающей средой, а связь осуществляется через специальные клапаны (при определенном давлении или вакууме), находящиеся в пробках радиатора или расширительного бачка системы. Охлаждающая жидкость в такой системе закипает при 110… 120 °С. Принудительная циркуляция охлаждающей жидкости в системе обеспечивается жидкостным насосом.

Система охлаждения двигателя состоит из:

• рубашка охлаждения головки и блока цилиндров;
• радиатор;
• насос;
• термостат;
• вентилятор;
• расширительный бачок;
• соединительные трубопроводы и сливные краники.

Кроме того, в систему охлаждения входит отопитель салона кузова автомобиля.

Принцип работы системы охлаждения

Предлагаю сначала рассмотреть принципиальную схему системы охлаждения.

1 — отопитель; 2 — двигатель; 3 — термостат; 4 — насос; 5 — радиатор; 6 — пробка; 7 — вентилятор; 8 — расширительный бачок; А — малый круг циркуляции (термостат закрыт); А+Б — большой круг циркуляции (термостат открыт)

Циркуляция жидкости в системе охлаждения осуществляют по двум кругам:

1. Малый круг — жидкость циркулирует при пуске холодного двигателя, обеспечивая его быстрый прогрев.

2.Большой круг — движение циркулирует при прогретом двигателе.

Если говорить проще, то малый круг это циркуляция охлаждающей жидкости БЕЗ радиатора, а большой круг — циркуляция охлаждающей жидкости ЧЕРЕЗ радиатор.

Устройство системы охлаждения различаются по своему устройству в зависимости от модели автомобиля, однако, принцип действия един.

Принцип работы данной системы можно увидеть на следующих видео:

Предлагаю разобрать устройство системы по последовательности работы. Итак, начало работы системы охлаждения происходит при запуске сердца данной системы — жидкостного насоса.

1. Жидкостной насос(water pump)

Жидкостный насос обеспечивает принудительную циркуляцию жидкости в системе охлаждения двигателя. На двигателях автомобилей применяют лопастные насосы центробежного типа.

Искать наш жидкостной насос или же водяную помпу следует на передней части двигателя(передняя часть эта та, которая ближе к радиатору и там где расположен ремень/цепь).

Жидкостной насос соединён ремнём с коленчатым валом и генератором. Поэтому, чтобы найти наш насос достаточно найти коленчатый вал и найти генератор. Про генератор мы поговорим позже, но пока лишь покажу, что нужно искать. Генератор выглядит как цилиндр, прикрепленный к корпусу двигателя:

1 — генератор; 2 — жидкостной насос; 3 — коленчатый вал

Итак, с расположением разобрались. Теперь давайте рассмотрим его устройство. Напомним, что устройство всей системы и её деталей различно, но принцип работы этой системы одинаков.

1 — Крышка насоса; 2 — Упорное уплотнительное кольцо сальника. 3 — Сальник; 4 — Подшипник валика насоса. 5 — Ступица шкива вентилятора; 6 — Стопорный винт. 7 — Валик насоса; 8 — Корпус насоса; 9 — Крыльчатка насоса. 10 — Приемный патрубок.

Работа насоса заключается в следующем: привод насоса осуществляется от коленчатого вала через ремень. Ремень крутит шкив насоса, вращая ступицу шкива насоса(5). Тот в свою очередь приводит во вращение вал насоса(7), на конце которого находится крыльчатка(9). Охлаждающая жидкость поступает в корпус насоса(8) через приёмный патрубок(10), а крыльчатка перемещает её в рубашку охлаждения(через окошко в корпусе, видно на рисунке, направление движение из насоса показано стрелкой).

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

1. От ремня газораспределительного механизма.
2. От ремня генератора.
3. От отдельного ремня.

Конструкция состоит из таких элементов:

1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
3. Шкив для установки ремня привода – зубчатый или клиновидный.
4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Видео от Рамиля Абдуллина «Система охлаждения двигателя»

В этом видео подробно описан процесс охлаждения двигателя антифризом, а также рассмотрено устройство СО.

Вам пригодился этот материал? Может быть, вам есть что добавить? Расскажите об этом!

Для этого на автомобилях и присутствует система охлаждения двигателя. Насос центробежного типа заставляет жидкость перемещаться по рубашке охлаждения двигателя и всей системе. Эксплуатация системы охлаждения. Рубашка охлаждения двигателя – это каналы в блоке и головке блока цилиндров.

Термостат 7. Регулирует циркуляцию по малому или большому кругу в зависимости от температуры. Циркуляция через печку идет постоянно, в независимости от того в каком положении находится термостат, и по какому кругу циркулирует жидкость.

Давление в системе нужно для того, чтобы повысить температуру кипения. Даже при достижении температуры 110 градусов жидкость в системе не закипает. Мы завели холодный двигатель. Сразу же у нас появляется циркуляция охлаждающей жидкости в системе. Циркуляция жидкости создается помпой 6 (рис1), приводимой в движение ремнем ГРМ или отдельным ремнем.

Жидкость будет циркулировать по следующей схеме, пока она не достигнет определенной температуры. После чего термостат 7 перекроет малый круг и откроет большой. Охлажденная жидкость вновь закачивается помпой в двигатель. Если естественного охлаждения жидкости в радиаторе не достаточно и температура ОЖ продолжает расти, то срабатывает датчик включения вентиляторов 4, расположенный внизу радиатора.

При такой температуре в двигателе устанавливаются оптимальные тепловые зазоры, двигатель развивает максимальную мощность, расход топлива становится номинальным. Под руководством термостата выполняют свои функции 2 круга циркуляции (рисунок 7.1). Малый круг выполняет функцию подогрева двигателя. После нагревания жидкость начинает циркулировать по большому кругу и охлаждается в радиаторе.

По этим каналам циркулирует охлаждающая жидкость. Радиатор представляет собой множество трубок, образующих большую поверхность охлаждения. Здесь и охлаждается жидкость. Расширительный бачок. С его помощью происходит компенсация объема жидкости, когда она нагревается и охлаждается.

Следующий раз вы сможете запустить свой холодный двигатель только после его капитального ремонта. Система охлаждения нужна для отвода тепла от механизмов и деталей двигателя, но это только половина ее предназначения, правда — большая половина

Для обеспечения нормального рабочего процесса также важно — ускорять прогрев холодного двигателя. На рисунке 25 Вы без труда можете различить два круга циркуляции охлаждающей жидкости

Насос охлаждающей жидкости

Для разборки насоса: — отсоедините корпус насоса от крышки; — закрепите крышку в тисках, используя прокладки, и снимите крыльчатку валика съёмником А.40026; — снимите ступицу шкива вентилятора с валика при помощи съёмника А.40005/1/5; — выверните стопорный винт и выньте подшипник с валиком насоса; — удалите сальник из крышки корпуса.

https://youtube.com/watch?v=xqlJ8ac0XWA

Проверьте осевой зазор в подшипнике (не должен превышать 0,13 мм при нагрузке 49Н (5 кгс)), особенно если отмечался значительный шум насоса. При необходимости подшипник замените. Сальник насоса и прокладку между насосом и блоком цилиндров при ремонте рекомендуется заменять. Осмотрите корпус и крышку насоса деформации или трещины не допускаются

Сборка насоса: — установите оправкой сальник, не допуская перекоса, в крышку корпуса; — запрессуйте подшипник с валиком в крышку так, чтобы гнездо стопорного винта совпало с отверстием в крышке корпус насоса; — заверните стопорный винт подшипника и зачеканьте контуры гнезда, чтобы винт не ослабевал; — напрессуйте с помощью приспособления А.60430 на валик ступицу шкива, выдержав размер 84,4+0,1 мм. Если ступица из металлокерамики, то после снятия напрессовывать только новую; — напрессуйте крыльчатку на валик с помощью приспособления А.60430, обеспечивающего технологически зазор между лопаткам крыльчатки и корпусом насоса 0,9-1,3 мм; — соберите корпус насоса с крышкой, установите между ними прокладку.
