Причина 3. Неисправности топливного насоса
Среди причин, по которым в цилиндры не поступает топливная смесь, на первом месте находятся неисправности, связанные с топливной помпой. Далее мы расскажем, как диагностировать работоспособность самого бензонасоса и проверить исправность электрической части.
Бензонасос вышел из строя
Получив доступ к верхней части топливного насоса, очистите все поверхности от пыли щёткой или сжатым воздухом. Снимите топливоподводящий штуцер (на фото он указан стрелкой) и отведите его вместе с шлангом в сторону.
Проверить, производит ли помпа подкачку топлива, очень просто. Для этого к выходному патрубку насоса подсоединяют тонкую трубку, второй конец которой опускают в небольшую ёмкость. Достаточно на несколько секунд повернуть ключ зажигания и провернуть двигатель стартером, чтобы убедиться в том, поступает ли топливо в магистраль. И, тем не менее, если даже это не происходит, не делайте поспешных выводов – возможно, на насос не поступает питание 12 В. Как проверить электрическую часть, уже говорилось выше. Если же с подачей питания всё в порядке, то можно смело менять турбину насоса – с большой долей вероятности причина поломки кроется в ней.
Нет питания на разъёме топливного насоса
Если в результате проверки бензонасоса было обнаружено, что на его разъём не поступает питание, то в первую очередь проверяем предохранитель. Плавкий элемент находится с левой стороны (по ходу авто) подкапотного пространства, в предохранительном блоке. В цепи питания топливного насоса 8-клапанных двигателей объема 1.4 и 1.6 Рено Логан, Ларгус, Сандеро и других подобных авто используется плавкий элемент, рассчитанный на силу тока 25 А — его местоположение в блоке указано на фото стрелкой.
Перегорание предохранителя на 99% свидетельствует о проблемах с топливным насосом, хотя нельзя исключать и возможность короткого замыкания его плюсового провода на «массу». Проверить последнее несложно – достаточно при снятом с насоса разъёме вставить в блок исправный предохранитель. Если при этом загорелась контрольная лампа, то можно приступать к демонтажу и замене насоса. В противном случае следует прозвонить провода его питания и устранить короткое замыкание.
Если при обследовании предохранителя было выявлено, что он остался целым, то следует проверить, поступает ли на его контакты «плюс» от бортовой сети авто. Кроме того, проверьте работу реле, которое отвечает за коммутацию питания топливного насоса.
Для этого обведённое на верхнем фото устройство изымают из блока, а на его место устанавливают перемычку. Последней замыкают разъёмы, отвечающие силовым контактам переключающего элемента. Появление питания на клеммах насоса свидетельствует об исправности цепи. В противном случае необходимо убедиться в работоспособности самого переключающего элемента и наличии на его контактах управляющего сигнала.
Чтобы узнать, поступает ли на реле управляющее напряжение, проверяют наличие постоянного «плюса» на соответствующей клемме в колодке блока предохранителей и диагностируют, приходит ли на колодку управляющий «минус».
Имейте в виду, что « -12В» появляется на входном контакте реле только при работающем двигателе, поэтому следует не только включить зажигание, но и проворачивать двигатель стартером. Если подключенная к управляющему «минусу» и плюсовой клемме лампа так и не загорелась, то причиной может быть как оборванный провод к блоку управления, так и проблемы с самим ЭБУ, иммобилайзером и т. д.
Ещё кое-что полезное для Вас:
- Замена термостата Рено Логан, Сандеро, Ларгус
- Замена антифриза на Рено Логан
- Замена масла в механической коробке передач Рено Логан
Устраняем неполадки с отопителем Рено Логан
Схема отопителя Логан Для устранения проблем необходимо выяснить, почему возникает каждой из причин.
Система не совершенна, воздушные пробки могут появиться. Обычно это случается во время ремонта автомобиля или замены охлаждающей жидкости. Устранить пробку можно самостоятельно. Для этого нужно отсоединить два патрубка от системы, и начать заливать антифриз в бак расширителя. Одновременно с этим по очереди присоединять патрубки. Антифриз должен протечь через вторую трубку, и сразу же необходимо вставить ее обратно в систему. Печь работает значительно эффективнее.Входной и выходной патрубки системы отопления
Если нет явных причин поломки печи, нужно проверить состояние предохранителя F36 в салоне. Если он перегорел, то его нужно заменить на соответствующий.
При использовании некачественного антифриза есть риск коррозии элементов двигателя, с которыми она соприкасается. Металлические станки ржавеют, вся система приходит в негодность
Выбирать антифриз нужно внимательно, и важно помнить последствия использования некачественных жидкостей. Это отразится не только на функционировании печки, но и на всем автомобиле.
Мало кто придает нужное значение плотности закрытой крышки расширительного бачка
Последствия могут быть самыми разными: от выброса охлаждающей жидкости до разрыва патрубка или банки радиатора. Крышка должна быть плотно закрыта, клапан должен работать. При неисправности самого бачка его меняют на подходящий. Как проверить крышку расширительного бачка, разбирались здесь.
Для очистки забитого салонного фильтра необходимо разобрать его. В салоне он находится под панелью рядом с левой ногой пассажира спереди. Если печка вовсе не работает, то нужно проверить предохранитель F36. Если он исправен, то проблема в реле на панели управления.
В автомобиле может не функционировать термостат. Охлаждающая жидкость при этом не разогревает отопитель. Решается эта проблема одним способом – заменой термостата. Он находится возле коробки переключения передач. До замены нужно слить старый антифриз.
Радиатор забивается, если владелец автомобиля вместо охлаждающей жидкости залил воду. Это вызывает коррозию всей системы, а также появление накипи на стенках водяной рубашки. Вследствие этого, помпа не в состоянии создать нужное давление и антифриз попросту не поступает до радиатора отопителя. Очистка в этом случае мало поможет, радиатор придется менять в на новый.
Воздух поступает слабо, проблема в фильтре салона. Некачественный или старый фильтр меняют, цена на них небольшая.
При неправильной работе насоса не хватает давления. Антифриз не поступает в печку, салон не прогревается. Мотор при этом может перегреваться. Водяной насос в таком случае должен быть заменен. Перед заменой нужно слить жидкость из системы.
Интересное по теме: Меняем сами: фильтр и бензонасос Renault/Dacia Duster 2,0l
Не загорается лампочка отопителя
Удивительно, но на Renault Logan отопитель может не функционировать, если перегорит или выйдет из строя лампочка индикации печки.
Хорошо, что такую поломку можно легко устранить своими руками.
Для начала купите нужные лампочки. Если это Renault Logan до 2010 года выпуска, тогда там будет применяться лампочка без цоколя на 1,2 В. Если же автомобиль выпущен после 2010 года, тогда лампочек будет 2 и они идут без цоколя.
От автовладельца потребуется:
- снять панель блока управления печкой в салоне, а также дополнительно демонтировать накладку с магнитолы;
- открутить крепления с модуля, вдавить его вниз, верх и потянуть аккуратно на себя;
- по бокам надавить и отжать защёлки;
- отогнуть панель и найти проблемную лампочку;
- заменить лампочку и собрать узел в обратной строгой последовательности.
Вся работа занимает не более 1 часа даже у новичка. Только будьте аккуратными. Зимой на открытом воздухе работать не стоит. От мороза и без того пластик низкого качества становится хрупким и ломким. Поэтому перед ремонтом обязательно поставьте машину в отапливаемый бокс или гараж и дайте постоять там 2-3 часа. Так пластик станет более податливым.
Опытные водители понимают, из-за чего на Renault Logan может плохо работать салонная печка, либо не включаться вообще, исходя из проявляющихся симптомов.
Стоит прислушаться к их рекомендациям и советам. Либо же действовать методом исключения, начиная с наиболее простых или самых вероятных причин.
Разобравшись, почему печка не хочет работать и отапливать должным образом салон автомобиля Renault Logan, принимается соответствующее решение о том, что дальше делать и кто будет заниматься устранением неисправностей.
Приходилось ли сталкиваться с поломкой печки на Renault Logan? В чём была причине неисправности? Кто занимался ремонтом отопителя? Удалось ли своими силами вернуть жизнь печке на Renault Logan?
Подпишитесь, оставьте комментарий, задайте вопрос и расскажите о проекте друзьям!
Отопитель не греет
То есть он работает, вот только воздух выходит холодный, либо же еле тёплый. Его явно недостаточно, чтобы согреть водителя и его пассажиров.
Выделяют несколько причин, из-за которых печка на автомобиле Renault Logan может не отдавать должным образом тепло в салон.
- Термостат. Этот элемент вышел из строя, его заклинило. Термостат отвечает за то, чтобы пускать жидкость охлаждения по большому и малому кругу. Если термостат системы охлаждения вдруг заклинит в положении циркуляции по большому кругу, тогда нагретый антифриз не будет проходить через радиатор печки. Следовательно, теплообменник не нагревается и вентилятор нагнетает холодный воздух. Чтобы решить проблему, придётся менять термостат.
- Радиатор печки. Характерная и довольно частая проблема для автомобилей Renault Logan, как и для ряда других машин линейки Renault, это забитый радиатор печки. Происходит это в основном из-за того, что разрушается успокоительная перегородка в расширительном бачке. Со временем она рассыпается. В среднем деталь разрушается за 100 тысяч км пробега, либо за 8-10 лет эксплуатации. Но бывает и раньше. Мелкий мусор проходит через внутренние соты радиатора, что способствует закупориванию каналов. Неприятность ситуации в том, что радиатор отопителя придётся менять полностью. Промывка обычно желаемого результата не даёт.
- Жидкость охлаждения. Тут всё проще. В системе падает уровень жидкости охлаждения, из-за чего печка перестаёт работать должным образом. В салоне Renault Logan становится холодно. Попробуйте долить недостающее количество антифриза. Если уровень снова упал, проверьте систему на наличие утечек. Явно где-то пробит шланг, течёт бачок или соединительный патрубок нарушил свою целостность.
- Завоздушивание. Доливая жидкость, не забудьте стравить воздух из системы охлаждения. При падении уровня часто образуются воздушные пробки, способные нарушить работоспособность автомобильной системы отопления салона. Прокачать систему можно путём снятия крышки с расширительного бачка и запуска двигателя.
- Заслонка печки. Заслонка, которая открывает и закрывает доступ горячего воздуха в салон, может сломаться. Происходит это не так часто, но и такой вариант исключать нельзя. За счёт заслонки в Renault Logan печка не отапливает салон летом и весной, а просто позволяет подавать внутрь машины забортный воздух. Для восстановления заслонки придётся разбирать частично салон. Заслонка ломается обычно из-за обрывов тросиков или механических поломок привода. Как показывает практика, причина в подмерзании заслонки, либо в дефиците смазки между подвижными элементами механизма заслонки. Увы, но проблема решается лишь заменой.
- Салонный фильтр. Банальная, но от этого не менее распространённая причина. Если заслонный фильтр забился, через него не сможет проходить воздух. Параллельно при загрязнении фильтра обычно начинают запотевать стёкла изнутри автомобиля.
На удивление, иногда простая замена фильтра салона в полной мере решает возникшую проблему в виде неработающего отопителя.

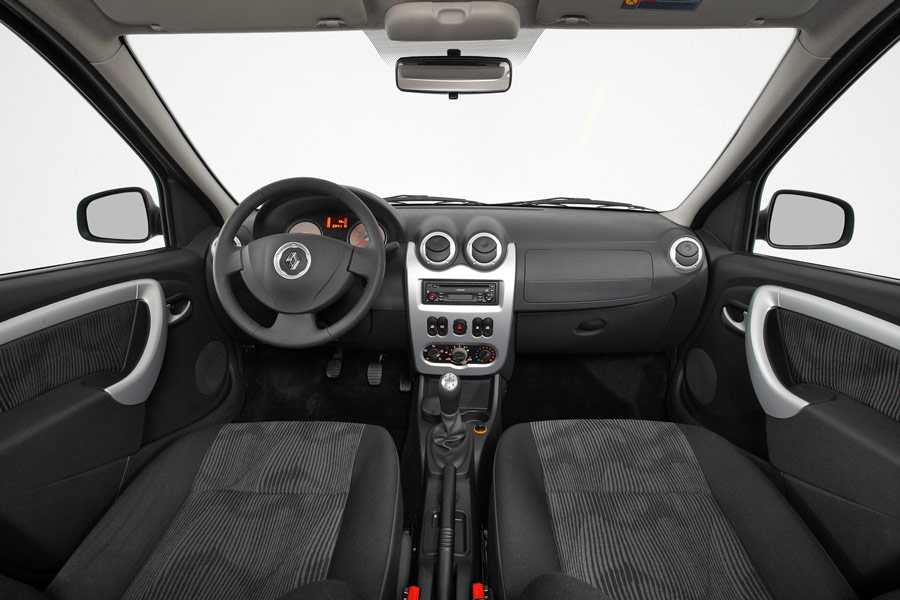

Блок управления отоплением, вентиляцией и кондиционированием Renault Logan, Sandero
Интенсивность подачи воздуха в салон регулируем поворотом рукоятки переключателя режимов работы вентилятора (при включенном зажигании). При этом включается одна из четырех скоростей вращения вентилятора.
Блок управления отоплением, вентиляцией и кондиционированием:
1 – регулятор распределения потоков воздуха;
2 – выключатель кондиционера;
3 – переключатель режимов работы вентилятора;
4 – рычаг управления режимом рециркуляции воздуха;
5 – регулятор температуры воздуха
Поворачивая рукоятку переключателя по часовой стрелке, увеличиваем скорость вращения вентилятора.
Регулятор распределения потоков задает следующие направления потоков воздуха в салоне:
– в зону расположения головы. Воздушный поток через дефлекторы в панели приборов поступает в верхнюю часть салона автомобиля;– в зону расположения ног и головы. Воздушный поток поступает через дефлекторы в верхнюю часть салона автомобиля и в зону расположения ног;– в зону расположения ног. Воздушный поток поступает только в зону расположения ног;– в зону ног и на обдув ветрового стекла и стекол передних дверей. Воздушный поток поступает в зону расположения ног, а также к решеткам обдува ветрового стекла и стекол передних дверей;– на обдув ветрового стекла и стекол передних дверей. Воздушный поток поступает только к решеткам обдува ветрового стекла и стекол передних дверей.
Поворотом рукоятки регулятора температуры воздуха изменяем температуру воздуха, поступающего в салон.
Для повышения температуры воздуха поворачиваем рукоятку регулятора по часовой стрелке, в красный сектор шкалы, а для снижения температуры воздуха – против часовой стрелки, в синий сектор.
Для поступления в салон наружного воздуха переводим рычаг управления рециркуляцией воздуха в крайнее правое положение.
Для включения режима рециркуляции воздуха переводим рычаг управления в крайнее левое положение.
Режим рециркуляции воздуха (прекращение подачи наружного воздуха в салон) рекомендуется использовать при необходимости быстро снизить или повысить температуру воздуха в салоне, а также при движении по запыленной местности или в плотном транспортном потоке, чтобы избежать попадания в салон пыли или отработавших газов.
Используйте режим рециркуляции при поднятых стеклах дверей. Не рекомендуется использовать режим рециркуляции продолжительное время, так как это может привести к увеличению влажности воздуха в салоне и запотеванию стекол. Воздух в салон может поступать через центральные или боковые дефлекторы системы отопления, вентиляции и кондиционирования.
Для поступления воздуха в салон…
…открываем дефлектор, нажав на его шторку. Для изменения направления потока воздуха…
…поворачиваем дефлектор в соответствующую сторону. Для предохранения ветрового стекла и стекол дверей от запотевания в теплое время года достаточно направить на них холодный воздух. Для этого необходимо:
– регулятором распределения потоков направить воздух через верхнюю решетку обдува ветрового стекла и решетки обдува стекол передних дверей;
– рычаг управления рециркуляцией воздуха перевести в крайнее правое положение;
– рукоятку регулятора температуры перевести в синий сектор;
– включить соответствующий режим вентилятора.
Для очистки стекол от льда и снега направляем на них подогретый воздух, переведя рукоятку регулятора температуры воздуха в красный сектор и включив необходимый режим работы вентилятора.
После оттаивания стекол регулятором распределения потоков воздуха выбираем желаемое направление подачи воздуха в салон.
Для ускорения прогрева салона на стоящем автомобиле рекомендуется включить режим рециркуляции, а при движении – выключить.
Устранение неисправностей
Прежде чем приступать, хочу вам дать один простой совет. Действуйте последовательно, начиная от наименее простого и двигаясь к сложному. Ведь в действительности куда проще заменить сгоревший предохранитель, нежели разбирать половину консоли или рыться в подкапотном пространстве в поисках источника проблем с печкой. Если начать с простых мероприятий, когда вы точно не знаете причину неисправностей, вам удастся избежать ненужных и сложных процессов. Тут все предельно логично и понятно.
А раз все понятно, то можно приступать к рассмотрению неисправностей.
Я постараюсь вам раскрыть суть рассмотренных причин, объяснить, кто виноват и что нужно делать. Будете ли вы ремонтировать Логан сами, либо обратитесь в автосервис, дело лично каждого. Но на самостоятельном ремонте можно очень солидно сэкономить.
Если все готовы, мы начинаем. Разделю неисправности на две группы.
Первая группа
Сюда будет включено 4 неисправности, для решения которых не обязательно привлекать специалистов. Если изучить руководство по эксплуатации и разобраться в конструкции Логана, все будет сделано быстро и качественно.
- Воздушная пробка. Возможно, причина ее появления в ошибках при предыдущей замене антифриза. Конструкция Логана предусматривает, что воздух должен выходить сам. Но иногда это не срабатывает. Для решения проблемы следует отключить два патрубка от теплообмена салона, а затем, поочередно подключая их обратно, заливается ОЖ в бачок. Когда жидкость начнет течь из второй трубки, вставляйте шланг на место. Подобные простые манипуляции позволяют значительно повысить эффективность обогрева;
- Термостат. При такой неисправности двигатель может не набирать нужную температуру, а потому ОЖ не будет греться и передавать тепло на радиатор печки. Решить задачу просто. Нужно заменить термостат. Вы найдете его около картера коробки в нижней части ГБЦ;
- Проблемы с насосом. Он может частично или полностью выйти из строя. В итоге из-за отсутствия давления ОЖ не поступает в радиатор и не прогревает воздух, идущий в салон. Насос нужно менять в обязательно порядке;
- Загрязненность радиатора. Обычно это происходит, когда вместо антифриза используют обычную воду, либо заливают низкосортную ОЖ. Попытаться очистить радиатор можно. Но особого эффекта не ждите. Куда проще его заменить. Для этого разбирается корпус отопителя в салоне. Перед этим сливается вся ОЖ.
С первой группой мы разобрались. Но у нас впереди еще 5 возможных причин, почему печка на Логане отказалась нормально греть, и людям внутри стало холодно.
Вторая группа
В сети есть целый ряд видео, где опытные мастера и простые автолюбители демонстрируют на практике нюансы ремонта логановской печки. Ничего сложного тут нет. Но при отсутствии малейшего опыта браться за работу стоит не всегда.
Во вторую группу вошло еще 5 неисправностей. Давайте их рассмотрим.
- Проблемы с двигателем. Плохая работа печки может быть связаны с воздушными карманами в охладительной системе. Когда мотор перегревается, прокладка блока (ГБЦ) повреждается. Воздух начинает попадать в систему водяного охлаждения. Для проверки следует при рабочем моторе открыть крышку на бачке с ОЖ. Если вы видите пузыри воздуха, с прокладкой ГБЦ явно проблемы;
- Недостаточный поток воздуха. Тут источник неприятностей нужно искать в салонном фильтре. Самым простым решением станет замена;
- Моторчик печки. Также частый гость в программах о плохой работе печного оборудования в Логане. Если при включении обогрева воздух не идет, вероятно сломался моторчик. Ремонтировать его не получится. Только замена;
- Регулятор вентилятора. Он имеет связь с моторчиком по электроцепи. Проверьте проводку, а также состояние самого регулятора. Если что, под замену;
- Кран радиатора. Бывает и так, что выходит из строя кран. То есть сломался клапан, пропускающий ОЖ к радиатору отопителя Логан. Делаем замену.
Крайне маловероятно, что все эти поломки случатся одновременно. Зачастую выходит из строя что-то одно. И почти каждый из элементов, который требует замены, стоит дешево. По крайней мере применительно к Рено Логан.
Вы можете наглядно видеть, что решить проблему с печкой можно самому. Делать это или нет, решайте сами.
Спасибо всем за внимание! Подписывайтесь, оставляйте комментарии и зовите к нам своих друзей!
Подпишитесь на обновления и получайте статьи на почту!
Гарантируем: никакого спама, только новые статьи один раз в неделю!
Работа систем вентиляции и отопления направлена на создание комфортных условий внутри автомобильного салона. Исправность этих систем позволяет создать оптимальную температуру и удалить иней или влагу с окон.
Замена отопительного радиатора на «Рено Логан»
Для того чтобы своими руками заменить радиатор отопителя на «Рено Логан» требуется подобрать подходящие инструменты и расходные материалы. Итак, для работы нам понадобится:
- новый отопительный радиатор производства RENAULT;
- рожковые ключи на 10, 12 и 13;
- торцовая головка на 14 с длинным воротком.
Последовательность операций
Открывается кабина автомобиля. Пластиковые клипсы, удерживающие напольное покрытие, открываются. Напольное покрытие отгибается. Открывается доступ к кронштейну отопителя с двумя болтами. Напольное покрытие, закрывающее кронштейн радиатора «Рено Логан», отгибается
Эти болты выкручиваются с помощью торцовой головки на 14. Болты на отопительном кронштейне «Рено Логан» удобно откручивать торцовой головкой
В верхней части кронштейна отопителя есть ещё пара болтов на 14, они тоже отворачиваются торцовым ключом. Два верхних болта кронштейна отопителя выкручиваются торцовой головкой на 14
За кронштейном отопителя находится жгут электропроводки. Внизу он удерживается пластиковыми защёлками. Они открываются вручную, после чего жгут аккуратно вынимается из-за кронштейна. За кронштейном «Рено Логан» находится жгут на защёлках, он извлекается вручную
После извлечения проводов открывается доступ к креплению радиаторной пластины. Она плотно надета на радиаторные трубки и прикручена к ним
С помощью торцовой головки на 14 отворачивается центральный крепёжный болт (здесь очень важно, чтобы вороток торцовой головки был как можно длиннее, так как с коротким воротком до болта просто не добраться)
Текстолитовая пластина над радиатором «Рено Логан» очень хрупкая
Когда центральный крепёжный болт выкручен, пластина аккуратно снимается с радиаторных трубок
Снимая эту деталь, следует проявлять большую осторожность, так как она сделана из очень хрупкого текстолита. Текстолитовая радиаторная пластина «Рено Логан» снимается с трубок
После этого с радиаторных трубок снимаются уплотнительные кольца из резины
На радиаторных трубках отопителя «Рено Логан» есть резиновые уплотнительные кольца, которые надо снять
Торцовым ключом на 13 откручивается два последних самореза, удерживающих радиатор. Саморезы, удерживающие отопительный радиатор «Рено Логан», откручиваются торцовой головкой
Рядом с этими саморезами есть три пластиковых зажима. Они отгибаются вручную. Пластиковые зажимы — последнее, на чём держится радиатор отопителя «Рено Логан»
Радиатор отопителя аккуратно извлекается. Крепёж радиатора печки «Рено Логан» снят, и её можно извлечь из ниши
На его место устанавливается новый радиатор, после чего производится обратная сборка отопительной системы.
После полной сборки в отопительную систему автомобиля заливается антифриз. Для автомобиля «Рено Логан» требуется как минимум 5 литров охлаждающей жидкости, причём лучше, если это будет жидкость SINTEC, которая отличается высоким качеством и умеренной ценой (500 рублей за пятилитровую канистру). Запускать двигатель без охлаждающей жидкости категорически нельзя. Самым оптимальным вариантом для «Рено Логан» является охлаждающая жидкость СИНТЕК
После заливки в систему необходимого объёма антифриза мотор автомобиля запускается и работает в течение 10 минут. После этого необходимо осмотреть все соединения, хомуты и патрубки отопительной системы. Если охлаждающая жидкость нигде не подтекает, значит, установка нового печного радиатора прошла успешно.
Предохранители в блоке под капотом
F01 (60А) — замок зажигания, переключатель наружного освещения
.
F02 (30 А) — цепь реле К3 вентилятора системы охлаждения (в комплектации без кондиционера)
.
F0З (25 А) — цепь реле К5 топливного насоса и катушки зажигания, цепь реле К6 системы управления двигателем
.
F04 (5 А) — цепь электронного блока управления (ЭБУ), обмотка реле К6 системы управления двигателем
.
F05 (15A) — резервный.
F06 (60 А) — электропитание салонного блока предохранителей
.
F07 (40 А) — цепь реле К4 кондиционера, реле К3 малой скорости вентилятора охлаждения (на авто с кондиционером), реле К2 большой скорости вентилятора охлаждения (на авто с кондиционером)
.
F08 (50 А) и F09 (25 А) — цепи ЭБУ ABS
.
Реле в блоке под капотом
К1 — реле вентилятора печки, двигатель вентилятора отопителя
. См. информацию про F36.
К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора
.
КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор)
.
К4 — реле кондиционера, электромагнитная муфта компрессора
. См. информацию про F36.
К5 — реле топливного насоса и катушки зажигания
.
К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4
.
К7 — реле насоса омывателя фар
.
К8 — реле противотуманных фар
. См. информацию про F31.
