Стояночный тормоз на автомобиле нужен не только для парковки на склоне. Он выручает при трогании в гору, помогает удерживать машину при буксировке и работает как резервный контур при серьёзных проблемах с основной системой. Поэтому ремонт ручника Лада Хрей нельзя откладывать: слабый или залипающий механизм рано или поздно приведёт к неприятностям, а на техосмотре такая неисправность станет причиной отказа. В статье разберём, как устроен привод, по каким признакам понять, что он требует внимания, и как выполнить регулировку и замену основных деталей своими силами.
Как устроен стояночный тормоз Лада Хрей
Привод ручного тормоза механический. Усилие от рычага в салоне передаётся на уравнитель, от него расходятся два троса к задним тормозным механизмам. Каждый трос заканчивается рычагом в задней тормозной системе: он разжимает колодки или поршень суппорта и прижимает их к рабочей поверхности. Основные элементы системы:
- рычаг с храповым механизмом и кнопкой фиксации;
- передний (центральный) трос и уравнитель с регулировочной гайкой;
- левый и правый задние тросы в оболочках;
- кронштейны и направляющие, удерживающие тросы на кузове;
- разжимной рычаг и колодки (или тормозные накладки) на каждом заднем колесе;
- датчик положения рычага, который включает контрольную лампу на панели приборов.
Большинство отказов связано не с самим рычагом, а с тросами, которые постоянно работают в условиях грязи, воды и реагентов, а также с износом задних колодок.
Признаки неисправности ручника
Заметить проблему можно ещё до того, как автомобиль начнёт скатываться на стоянке. Обратите внимание на следующие симптомы:
- Рычаг поднимается слишком высоко. Нормальный ход — около 4–7 щелчков. Если для удержания машины приходится поднимать рычаг до упора, трос вытянулся или колодки износились.
- Автомобиль не держится на подъёме даже при выбранном ходе рычага.
- Рычаг не возвращается вниз или опускается с усилием: трос закис в оболочке.
- Колесо подтормаживает после отпускания. Это проявляется как нагрев диска или барабана, запах гари, повышенный расход топлива.
- Скрежет и стук при торможении или движении, вызванные разрушением пружин, креплений или износом накладок.
- Горит контрольная лампа при опущенном рычаге: проблема в датчике или его проводке.
Любой из этих признаков — повод провести диагностику, не дожидаясь полного отказа.
Диагностика перед ремонтом
Сначала убедитесь, что причина именно в ручнике, а не в основной тормозной системе. Проверьте уровень тормозной жидкости, состояние задних колодок и отсутствие подтёков. Затем выполните простые шаги:
- Поставьте автомобиль на ровную площадку, зафиксируйте передние колёса упорами.
- Вывесьте задние колёса на домкрате или подъёмнике и установите подставки.
- Отпустите рычаг и проверьте, свободно ли вращаются колёса. Если одно из них тормозит, ищите заклинивший трос или разжимной рычаг.
- Поднимите рычаг на 2–3 щелчка и покрутите колёса: усилие должно появляться равномерно и на правом, и на левом колесе.
- Осмотрите тросы по всей длине: порванные оплётки, ржавчина, перетёртые участки и разошедшиеся нити сразу видны.
Если при одинаковом положении рычага одно колесо тормозится заметно сильнее другого, причина обычно в неравномерном натяжении, заклинившем тросе или износе одной из колодок.
Регулировка привода ручного тормоза
Регулировка — самая частая операция и часто решает проблему без замены деталей. Перед работой подготовьте автомобиль по стандартной схеме: заглушите двигатель, отключите зажигание и надёжно зафиксируйте машину. Подробно об этом рассказано в материале как подготовить автомобиль к работам и выключить зажигание.
Порядок регулировки:
- Вывесьте задние колёса и убедитесь, что рычаг полностью опущен.
- Снимите чехол рычага или декоративную накладку, чтобы получить доступ к регулировочной гайке на уравнителе.
- Очистите резьбу от грязи и смажьте проникающей смазкой, если она закисла.
- Придерживая шток ключом, вращайте регулировочную гайку и добейтесь ситуации, когда колёса начинают притормаживаться на 3–4 щелчке рычага.
- Опустите рычаг и проверьте, что оба колеса свободно проворачиваются без задевания колодок.
- Поднимите рычаг несколько раз и убедитесь, что механизм срабатывает чётко, без заеданий.
Не затягивайте трос «с запасом». Перетянутый привод держит колодки в лёгком контакте с барабаном, из-за чего они быстро изнашиваются, а детали перегреваются.
Замена тросов ручника
Если после регулировки ход рычага снова увеличился, трос растянулся или повреждён. Менять лучше оба задних троса, чтобы усилие осталось равномерным. Для работы потребуются набор ключей, съёмник стопорных колец, смазка и новые тросы подходящей длины.
Порядок работ
- Вывесьте автомобиль, снимите задние колёса.
- Ослабьте регулировочную гайку на уравнителе и освободите концы тросов.
- Отсоедините трос от разжимного рычага в тормозном механизме, при необходимости демонтировав барабан или суппорт.
- Выведите оболочку из кронштейна на заднем рычаге или балке и освободите хомуты вдоль днища.
- Установите новый трос в обратной последовательности, проверив правильность прокладки: он не должен касаться выхлопной системы и подвижных деталей.
- Обработайте наконечники и оболочку консистентной смазкой, соберите узел и выполните регулировку.
Перед установкой нового троса убедитесь, что защитные чехлы не порваны: именно через них внутрь попадает вода, которая и приводит к коррозии.

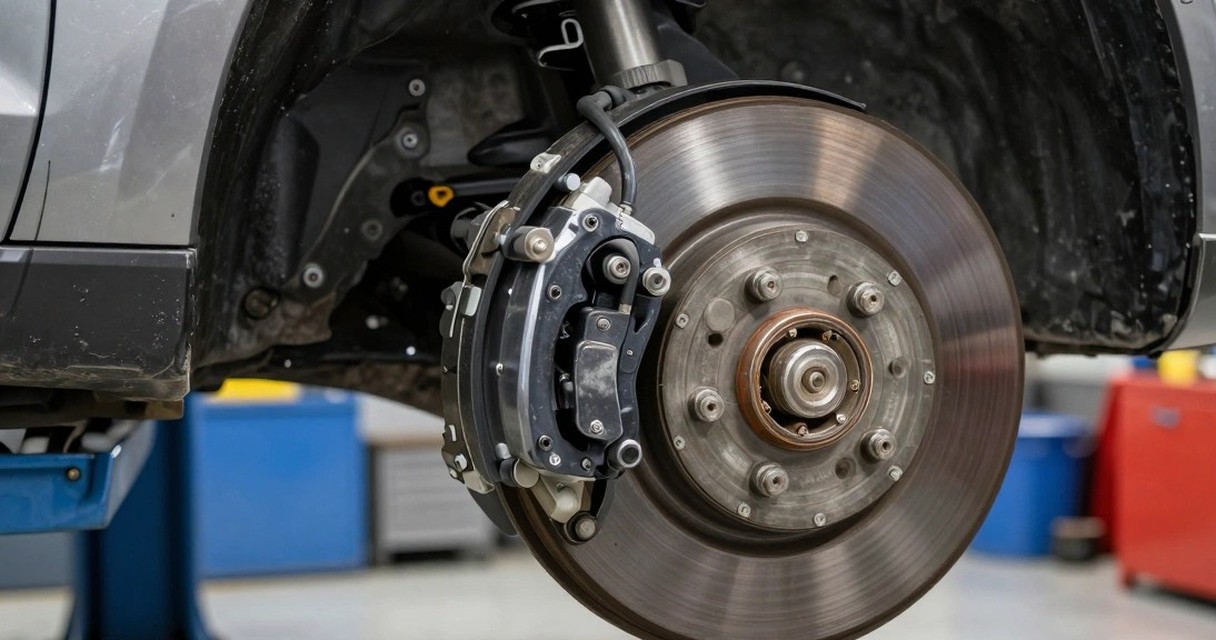

Ремонт задних тормозных механизмов
Нередко причина слабого ручника кроется не в тросах, а в состоянии задних колодок и разжимного механизма. Снимите колесо, барабан или суппорт и оцените ситуацию:
- Толщина накладок. Если фрикционный слой стёрся почти до основания, колодки меняют парой на обеих сторонах.
- Замасленность и глазурование. Масляные пятна и блестящая поверхность снижают сцепление, поэтому колодки лучше заменить.
- Разжимной рычаг. Он не должен иметь люфта и должен свободно возвращаться назад. При заедании его разбирают, очищают и смазывают термостойкой смазкой.
- Пружины и стяжки. Просевшие или сломанные пружины не возвращают колодки в исходное положение, из-за чего колесо подтормаживает.
- Рабочая поверхность. На барабане или диске не должно быть глубоких борозд и ступеньки по краю.
После замены колодок часто требуется повторная регулировка привода, а новые накладки необходимо притереть в течение нескольких десятков километров спокойной езды.
Профилактика и советы по эксплуатации
Продлить срок службы ручника поможет несколько простых привычек:
- зимой не оставляйте автомобиль на ручнике после мойки или в сильный мороз: влага замерзает и блокирует колодки; используйте первую передачу или режим парковки;
- пользуйтесь ручным тормозом регулярно, иначе механизм закисает от неподвижности;
- раз в сезон проверяйте ход рычага и состояние тросов при смене резины;
- при каждой замене колодок смазывайте оси и разжимные рычаги;
- очищайте днище от грязи и реагентов, особенно в районе кронштейнов и защитных чехлов;
- не поднимайте рычаг рывком и не используйте его для резкого торможения на скорости.
Если вы выполняете и другие работы по обслуживанию, не забывайте о смежных узлах. Например, своевременная проверка технического состояния привода ГРМ помогает избежать серьёзных поломок двигателя и неожиданных расходов.
Вывод
Ремонт ручника Лада Хрей чаще всего сводится к регулировке, смазке и замене изношенных тросов или колодок. Эти операции доступны даже начинающему автовладельцу при наличии базового инструмента и подъёмника. Главное — внимательно диагностировать причину, не затягивать трос сверх необходимого и работать с обеими сторонами одинаково. Регулярный осмотр и профилактика позволят сохранить надёжность стояночного тормоза и избежать неприятностей на дороге и при прохождении техосмотра.
