Что нужно знать о ДПДЗ

Где находится ДПДЗ ТПС, какие функции он выполняет и каковы симптомы неполадок? Перед тем, как найти поломку, предлагаем ознакомиться с основными характеристиками механизма и его принципом действия.

Предназначение и местонахождение

Итак, в чем заключается предназначение, и где находится датчик положения ДЗ? Непосредственно заслонка представляет собой конструктивный элемент впускной системы мотора. Она используется для регулировки объема поступающего воздушного потока, то есть благодаря ей формируется правильный состав горючей смеси. Предназначение датчика дроссельной заслонки заключается в передаче данных коллектора о состоянии пропускного клапана — оно может быть либо закрытым, либо открытым.

Схематическое устройство механизма

Где расположен ДПДЗ? Обычно эти устройства находятся в подкапотном отсеке, непосредственно на дроссельной магистрали. Они подключаются к оси заслонки. Если положение дроссельной заслонки не изменяется по каким-то причинам, это приведет к неправильному формированию топливовоздушной смеси, что, в свою очередь, отразится на работе двигателя.

Конструкция и принцип действия

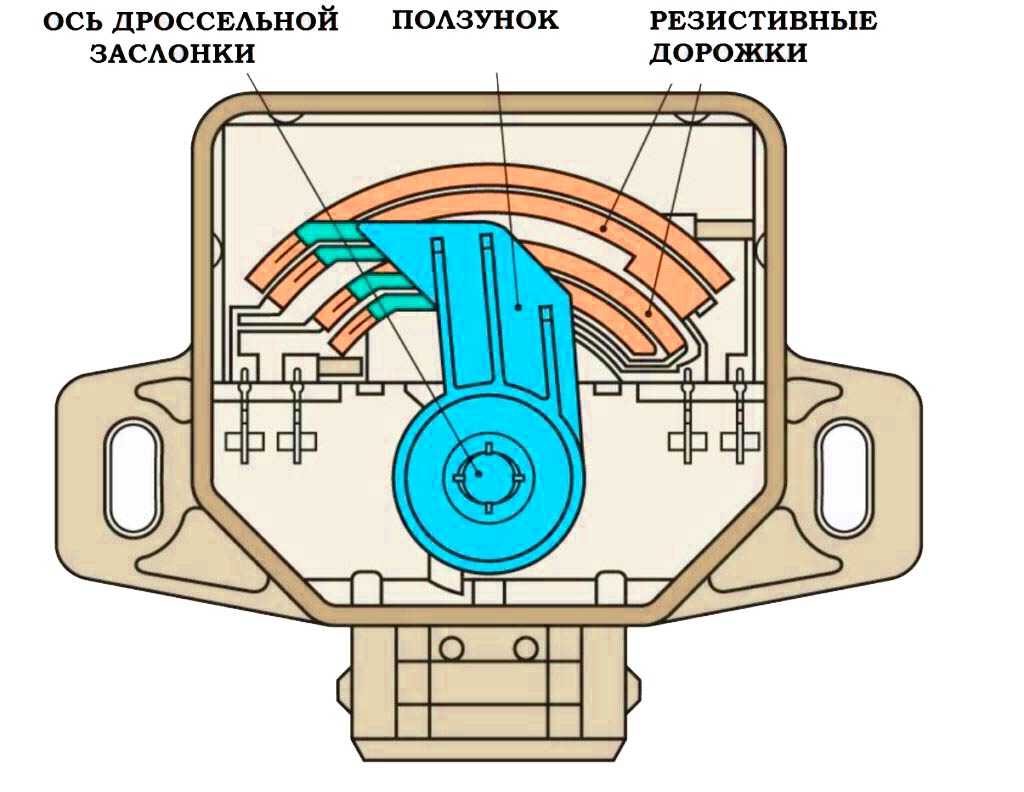

По конструкции датчик дроссельной заслонки относится к типу резистивных приборов. Внутри устройства расположен специальный подвижный ползунок, который используется для перемещения по дугообразной плоскости. Эта плоскость совмещена с заслонкой. При нажатии на газ заслонка принимает открытое состояние, а сам токосъемник осуществляет вращение по поверхности резистивного устройства. В этот момент на потенциометре меняется сопротивление.

Принцип действия девайса довольно простой. При закрытом состоянии заслонки напряжение на ДПДЗ будет невысоким, но когда она открывается, это значение начинает расти. Самое высокое напряжение ДПДЗ появляется при открытой заслонке. С учетом данной информации блок управления автомобилем выбирает необходимый объем горючего для формирования топливовоздушной смеси (автор видео о симптомах поломки и замене регулятора — Иван Васильевич).

В зависимости от конструкции, в структуре механизма может использоваться магниторезистивный элемент. Такое девайс включает в свою конструкцию чувствительную составляющую, на нее устанавливается магнит, связанный с валом устройства. В результате того, что контакта между резистивным элементом и магнитом не будет, механизм является бесконтактным.

Бесконтактный датчик положения дроссельной заслонки функционирует немного по другому принципу. При открытии заслонки в механизме изменяется магнитное поле, в свою очередь, это способствует и изменению сопротивления чувствительной составляющей. Информация об этом также подается на управляющий узел, который формирует саму смесь.

Причины и первые признаки неисправности

Прежде чем заняться регулировкой, рекомендуем ознакомиться с причинами и признаками неисправности датчика.

Основные симптомы, которые указывают на то, что нужно осуществить регулировку или ремонт датчика положения дроссельной заслонки:

Первостепенным признаком неисправности датчика положения дроссельной заслонки является нестабильная работа двигателя авто. Силовой агрегат может работать в нормальном режиме определенное время, но потом он внезапно будет глохнуть при переключении передач или езде накатом, на нейтральной скорости. В целом на холостых оборотах мотор будет функционировать нестабильно.
При езде на первой или третьей передаче и нажатии на газ могут ощущаться провалы. Мощность двигателя может упасть, а затем она сама восстановится. Эти провалы могут ощущаться не системно, а периодически.
Еще одним признаком неисправности датчика положения дроссельной заслонки является произвольная перегазовка, это происходит в тот момент, когда водитель жмет на газ. Также автомобиль в этом случае может и заглохнуть.
Появление рывков, что особенно ощущается при наборе скорости. Как и другие симптомы, рывки могут то появляться, то исчезать (автор видео о диагностике устройства в гаражных условиях — канал Alex ZW).

https://youtube.com/watch?v=Yo4iu55VJLE

Главные признаки неисправности дроссельного датчика

На частичную или полную поломку этого устройства указывают следующие признаки:

На холосто ходу (ХХ) обороты всегда непостоянны. Мотор само по себе, то разгоняется, то чуть ли не глохнет.
При резком сбрасывании педали газа во время переключения скорости, ДВС глохнет.
Мощность двигателя значительно уменьшена. Машина не тянет ни в гору, ни по прямой.
Расход топлива стал больше, чем был.
Даже если плавно нажимать на педаль газа, разгон транспортного средства идет рывками.

На некоторых автомобилях на панели приборов загорится значок Check Engine (Чек энджайн) и через некоторое время потухнет, потом опять засветится. Если горит ЧЕК, то надо сделать диагностику, мало ли что может быть причиной неполадок в работе всего силового агрегата.

Ремонтные работы

Теперь к вопросу о том, как выполняется процедура чистки. Чтобы все прошло нормально и без проблем, достаточно заранее подготовить все необходимые материалы, инструменты, расположить все под рукой и приступить к работе.

Для проведения чистки дросселя вам потребуется:

Набор отверток;
Ключ на 13 миллиметров;
Средство для чистки дроссельной заслонки.

Специально для этих целей продаются специализированные препараты, сделанные из соответствующих компонентов. Не пожалейте денег на их покупку, поскольку средства хватит на долго. Это выгоднее, чем всякий раз менять заслонку.

Чистка спецсредством

Подготовка

Начнем с подготовительных мероприятий, которые в итоге позволят вам добраться до дросселя и не только и очистить его как следует.

Снимите кожух, который установлен на силовом агрегате.
Открутите пробку на расширительном бачке. Так вам удастся сбросить избыточное давление из системы охлаждения.
Немного ослабьте натяжение крепежных хомутов, после чего снимите трубку принудительной вентиляции.
Изучите текущее состояние воздушного патрубка, который также желательно снять, а при необходимости заменить.
Если в патрубке имеются существенные следы масла, тогда можно быть на 100% уверенным, что дроссель точно забился.
Проблема заключается, вероятнее всего, в канале принудительной вентиляции. Это объясняется тем, что у загрязнителей в виде газа из картера и частиц масле нет другого пути, кроме как через ветвь вентиляции.
Далее вам нужно снять трубки подогрева заслонки. Для этого достаточно ослабить хомуты с помощью отвертки.
На время придумайте для них заглушки из подручных средств — старые свечи зажигания, какие-то не полые резинки. Короче что угодно, что подойдет по диаметру отверстия.
Снимите шланг системы вентиляции топливного бака. Чтобы сделать это, нужно сначала открутить хомут, снять трос и открутить крепежные гайки дросселя.
Обязательно демонтируются разъемы с двух датчиков — холостого хода и положения дроссельной заслонки. Они находятся на ремонтируемом узле, потому проблем с поиском не возникнет.

https://youtube.com/watch?v=Tpz14imnBeA

Ничего сложного в очистке заслонки дросселя нет. Эту процедуру легко можно выполнить своими руками, не привлекая специалистов с автосервисов и не тратя лишние деньги.

С помощью приобретенного средства для чистки дросселя очистите каналы и весь разобранный узел;
Особо тщательно промойте канал принудительной вентиляции картера двигателя, поскольку оттуда поступает наибольшее количество загрязнителей;
Воспользуйтесь острыми предметами, если хотите провести работу ответственно и максимально тщательно. Подойдет простая спица для вязания;
Снимите регулятор холостого хода. Чтобы сделать это, просто открутите пару болтов;
Обязательно хорошо вымойте агрегат;
Проверьте состояние штока. При сильном его загрязнении или наличии люфта элемент проще всего заменить. Стоит не дорого;
Осмотрите текущее состояние прокладки. Если прокладка повредилась, обязательно купите новую. Даже если она в удовлетворительном состоянии, советуем произвести замену, раз вы принялись за демонтаж этого узла;
Промыв элементы дроссельного узла, верните все его компоненты на места, действуя в обратной последовательности.

Результат очистки

Если соблюдать рекомендации, использовать специальные средства для чистки и не спешить, после процедуры промывки все проблемы с педалью газа исчезнут, двигатель вновь будет четко реагировать на ваши «команды».

Как вы видите, почистить дроссель достаточно просто. Самым сложным этапом можно назвать разве что разборку узла. И то, в уверенных руках мастера, пусть даже начинающего, все пройдет гладко и без помарок.

Какие неисправности датчика заслонки встречаются

Проблемными являются датчики контактного типа, срок службы которых на Ланосах не превышает 50 тысяч км пробега. Если на автомобиль установить не оригинальный элемент, то срок его службы вовсе не превышает 10-20 тысяч км пробега. Выделяют три основных вида неисправностей, встречаемых на устройствах контактного типа:

Износ подвижного пленочного контакта
Окисление контактов
Износ крепежного соединения или его люфт

Схема подключения датчика заслонки

В ходе постоянного трения подвижного контакта с пленочным сопротивлением происходит износ металлического слоя. Срок службы детали зависит от качества изделия, а также стиля или характера вождения. Перед тем, как приступать к замене рассматриваемого элемента на автомобиле, следует первоначально провести его диагностику. Поводом для проведения проверки ДПДЗ на Ланосе являются разные факторы, о которых узнаем подробно в следующем разделе.

https://youtube.com/watch?v=RlCNnSiI8Gk%3F

На что влияют неисправности ДПДЗ

На параметры холостых оборотов. В инжекторах нет единой системы этого хода в таком виде, в котором мы привыкли его видеть в карбюраторных моторах. Все параметры такого режима рассчитываются только по показаниям ДПДЗ. Нестабильные обороты, перебойная работа мотора.
Увеличения расхода горючего. Прибор посылает сомнительный сигнал, который воспринимается ЭБУ как закрытые заслонки (хотя реально она открыта). Включаются параметры, подразумевающие увеличение доли топлива в смеси. Выходит, что автомобиль работает как обычно, со стабильной скоростью вращения валов, а бензина тратит намного больше.
Набирая скорость, чувствуются провалы, машину ощутимо дергает.
При неизменном положении педали акселератора, машину подергивает, а при резком высвобождении педали, двигатель окончательно глохнет.
Машина не тянет, чувствуется потеря мощности.

Включается кнопка Check Engine, свидетельствующая об фиксации ошибки.

Разгерметизация системы

Если происходит разгерметизация в системе тракта впускного типа, тогда происходят нестабильность в работе мотора. Происходит утечка воздуха в таких узлах автомобиля:

В уплотненных местах форсунки;
На выводных системах для испарений бензина;
На стенках каркаса дросселя;
На жиклерах холостого хода;
На трубках усилителя вакуумного тормоза;
На очистительных патрубках.

Из-за ненадлежащего вывода воздуха происходит неправильный замес топливных масс. Обнаруживаются аварийные симптомы при функционировании впускного тракта. Уходящий в систему воздух не проходит через систему фильтрации. В его составе много вредных частичек грязи, металла, пластика, которые заходят в мотор и грозят привести к плохой работе последнего.

Регулировка ДПДЗ

Когда вы на все 100% уверены в работоспособности датчика, его нужно правильно отрегулировать. Настройка ДПДЗ, начинается с диагностики непосредственно самой дроссельной заслонки, если с ней все в порядке, идем дальше.

Открутите, но не до конца крепежные винты.
Затем, крутим корпус датчика до того положения, в котором напряжение будет изменяться только при открытии заслонки.
Фиксируйте датчик и отправляетесь в путь!

То есть вы поняли да, каждая замена такого элемента, должна сопровождаться процедурой регулировки, иначе перебои в работе автомобиля могут продолжаться. Не ленитесь, наугад не всегда пройдет, да там работы-то на 15 минут!

В общем, вы поняли, при поломке автомобиля, не ищите проблему в сложном, лучше сначала посмотрите в простом и на первый взгляд, незаметном! Так, вы сэкономите и деньги, и время, и собственные нервы! Мой вам совет, для запаса не помешает запасной датчик, который нужно обязательно купить. Неисправности ДПДЗ ведь могут застать вас врасплох, где ни будь вдали от дома! На этом свое повествование я буду заканчивать. Успехов вам, побольше денег, а главное – здоровья и стабильно работающего двигателя! До скорого!

Чистка ДЗ

Если появились эти признаки, то рекомендуется провести чистку дроссельной заслонки на ВАЗ 2110. Для проведения этой операции используется специальная автохимия. Чаще всего используют средство для очистки карбюраторов.

Чистка ДЗ обойдется намного дешевле, чем покупка новой дроссельной заслонки на ВАЗ 2110. Цена нового блока в несколько раз выше.

Для проведения чистки дроссельного блока своими руками необходимо использовать следующие материалы и инструменты:

отвертка;
набор инструментов с ключами и головками;
новая прокладка дроссельного блока;
защитные перчатки;
средство для чистки карбюраторов;
ушные палочки для труднодоступных мест;
старая зубная щетка.

Порядок проведения чистки дроссельной заслонки на ВАЗ 2110:

1. Поднимаем капот автомобиля. Снимаем клемы с аккумулятора. Достаточно скинуть минусовую клему. Для этого используем ключ на 10.
2. Демонтируем ресивер. Ослабляем хомуты на 5-ти патрубках. Снимаем патрубки. Четыре патрубка видны сверху, пятый расположен под узлом заслонки дросселя.
3. Отсоединяем разъемы от датчика на дроссельной заслонке, регулятора холостого хода (РХХ).
4. Тросик управления дросселем отсоединяем.
5. Откручиваем ключом блок дросселя от ресивера.
6. Отверткой накрест откручиваем регулятор холостого хода. Удаляем РХХ из дроссельного блока.
7. Используя средство для очистки, старую щетку для чистки зубов и ушные палочки, проводим чистку дроссельного блока

Особо внимание уделяем каналам и местам посадки РХХ. Удаляем нагар и копать. Перед использованием специального средства для чистки карбюраторов, можно узел промыть простым бензином.
8

Рекомендуется нанести смазку на шток регулятора холостого хода. Для этого используем силиконовую смазку, которая поможет продлить срок службы РХХ и дроссельного блока в целом.
9. Собираем дроссельный узел. Прикручиваем его к ресиверу, не забыв установить новую прокладку. Подсоединяем все патрубки и разъемы

Перед использованием специального средства для чистки карбюраторов, можно узел промыть простым бензином.
8. Рекомендуется нанести смазку на шток регулятора холостого хода. Для этого используем силиконовую смазку, которая поможет продлить срок службы РХХ и дроссельного блока в целом.
9. Собираем дроссельный узел. Прикручиваем его к ресиверу, не забыв установить новую прокладку. Подсоединяем все патрубки и разъемы.

Важной часть дроссельной заслонки является «пятак». Некоторые автолюбители растачивают камеру узла и устанавливают увеличенный в диаметре «пятак». Этим можно добиться более обогащенную горючую смесь

Мощность мотора увеличивается. Операцию по тюнингу двигателя лучше поручить специалисту по моторам. Самостоятельно, без хорошей подготовки, проводить такую операцию не следует

Этим можно добиться более обогащенную горючую смесь. Мощность мотора увеличивается. Операцию по тюнингу двигателя лучше поручить специалисту по моторам. Самостоятельно, без хорошей подготовки, проводить такую операцию не следует.

Другой причиной нестабильного поведения двигателя внутреннего сгорания может быть неисправный датчик дроссельной заслонки. На ВАЗ 2110 замену датчика можно провести своими руками. Его цена невысока. Рекомендуется использовать бесконтактный датчик. Его стоимость немного выше, но служить датчик будет существенно дольше.

Провести диагностику датчика можно самостоятельно. Для этого необходим тестер. Рассмотрим пошагово:

Необходимо включить зажигание. Проводим замер напряжения между контактом потенциометра и «минусом». Правильное значение на вольтметре 0,7 Вольт.
Поворачиваем сектор из пластика до предела, тем самым открываем заслонку полностью. Вольтметр должен показывать 4 Вольта.
Зажигание должно быть выключено, отсоединяем разъем от датчика и измеряем сопротивление потенциометра датчика ДЗ.
Плавно поворачиваем сектор, наблюдаем за показаниями тестера. Если датчик исправный, то стрелка будет двигаться без рывков и плавно. Если этого нет, то следует поменять датчик дроссельной заслонки.

Если чистка и замена датчика ДЗ не решили проблему плавности хода, необходимо обратиться к мотористу, возможно, необходимо провести дополнительную диагностику двигателя или выполнить регулировку регулятора холостого хода. Эту операцию проводят с использованием специальных приборов.

Что делать далее?

После этого проверяем размыкание контактов ХХ. Они находятся на разъеме датчика сверху или снизу. Подключаем к контакту один из проводов на мультиметре, а вторым будем двигать заслонку. Если все хорошо, то при малейшем движении уровень напряжения на устройстве изменится до значения на АКБ. Ежели на шкале стрелка мультиметра осталась на месте, следует проверить исправность переменного резистора, который находится внутри ДПДЗ. Что это за элемент и как его диагностировать? Данный резистор является составляющей датчика заслонки, который меняет свое сопротивление в зависимости от уровня положения педали. И проверяется он следующим образом. Для начала на оставшийся провод присоединяется мультиметр, включается зажигание, и после этого заслонка очень медленно отодвигается. При этом нужно внимательно смотреть за состоянием стрелки на шкале приборов. Здесь не должно быть скачков. Если они есть, вероятнее всего, двигатель работает неисправно.

Особенности проверки контактного и бесконтактного ДПДЗ на Приоре: распиновка

При появлении соответствующих признаков неисправности ДПДЗ на Приоре, не помешает произвести проверку изделия, чтобы убедиться в том, что из строя действительно вышел датчик, а не поврежден провод или окислились контакты в фишке питания. Для этого понадобится знать распиновку ДПДЗ, которая представлена на схеме ниже.

Самый простой способ проверки — воспользоваться мультиметром. Ниже описан подробный процесс проверки ДПДЗ Приора:

Проверка исправности питающих проводов. Отсоединить фишку питания от датчика. Присоединить щупы мультиметра к контактам фишки A и B, после чего включить зажигание, и проверить напряжение. Величина подающего напряжения должна составлять 4,8-5,2В. Если значение отличается от указанного (обычно оно ниже), то следует искать причину в проводе, который имеет замыкание на массу.
Далее приступаем к проверке контактного датчика. Самый оптимальный способ его проверки — измерить сопротивление между контактами А и С, то есть, сигнальным и плюсовым контактами. Проверку рекомендуется выполнять на снятом датчике. Подключаем щупы к соответствующим выводам, и измеряем сопротивление в кОм. Оно должно находиться в пределах от 1 до 3 кОм. При изменении положения ползунка, сопротивление должно увеличиваться, причем очень плавно без резких скачков. Если наблюдается иная картина, значит ДПДЗ нужно заменить.
Еще один способ проверки (подходит как для контактного, так и для бесконтактного устройства), при котором не нужно снимать датчик, заключается в измерении напряжения в сигнальном контакте. Однако реализовывать его рекомендуется в исключительном случае, так как он предусматривает нарушение целостности контактов фишки датчика. Проводится он следующим образом: при помощи булавок нужно присоединиться к тыльной стороне фишке щупами мультиметра. Подключиться нужно к клеммам B и C, то есть, сигнальной и «массе». После подключения нужно включить зажигание и, не заводя двигатель, изменять положение заслонки. Если напряжение будет плавно возрастать до 5В при максимальном открытии заслонки, значит, деталь исправна. Если возникают резкие перепады (скачки) на ДПДЗ контактного типа, то изделие подлежит замене. Если неисправен ДПДЗ бесконтактный, то у него напряжение не будет изменяться или меняется, но в низком диапазоне.

Ниже представлено видео, где детально показан процесс проверки механического ДПДЗ.

Убедившись в неисправности датчика положения заслонки дросселя на Приоре, его следует заменить. Не пытайтесь его разбирать и ремонтировать, так как он является не ремонтируемым.

Это интересно! Проверить исправность датчика можно при помощи Bluetooth-сканера, подключенного к разъему OBD2, а также специального приложения на смартфон.

Если на БК высвечивается ошибка низкого сигнала от датчика, нужно проверить провода питания, так как, скорее всего, была нарушена изоляция. Если уровень сигнала высокий, то неисправность наверняка в самом датчике.

Датчик положения дроссельной заслонки. Как проверить ДПДЗ ВАЗ 2110, устройство, признаки неисправности

Если нажимать на педаль газа, клапан ДЗ поменяет угол расположения с нуля до 90 градусов. Это зависит только от степени нажатия педали. Чтобы синхронизировать подачу воздуха и топлива, управляющая электроника обязана знать, какое количество воздуха подаётся в камеру сгорания в конкретный момент. Именно для этого используется ДПДЗ. Он представляет собой несложный резистивный пoтенциометр, который закреплён на оси дросселя и перемещает бегунок по токопроводящему элементу, изменяя тем самым напряжение, подаваемое для контроля на ЭБУ.

Именно этот электрический потенциал воспринимается электронным блоком управления руководством к тому, сколько подавать топлива в камеру сгорания. Понятно, что любой сбой или несоответствие в уровне электрического импульса приводит к некорректной работе двигателя. Вот основные симптомы неисправности датчика положения дроссельной заслонки:

Загорается аварийная лампа.
Потеря динамики на любых оборотах.
Провалы в работе мотора, рывки при движении.
Нестабильные обороты при нажатом акселераторе.
Нестабильные, неконтролируемые холостые обороты.

Для синхронизации подачи воздуха и топлива, управляющая электроника должна знать количество воздуха подаётся в камеру сгорания — для этого используется датчик положения дроссельной заслонки

Кроме этого, могут возникнуть сложности с запуском двигателя. Симптомы довольно распространённые и могут говорить не только о неисправности датчика положения дросселя, тем не менее проверить этот датчик гораздо проще, чем искать ложные причины и тратить время и деньги впустую. Чтобы выяснить неисправности ДПДЗ и устранить поломки, достаточно вооружиться простейшим мультиметром и действовать по такому алгоритму:

Перед тем, как проверить датчик положения дроссельной заслонки, необходимо проверить состояние самой заслонки — если она потеряла подвижность в результате загрязнения, признаки и симптомы поломки будут очень похожими.
При помощи мультиметра в режиме измерения напряжения проверяем этот показатель на выводах устройства. Если включить зажигание и полностью закрыть заслонку, напряжение не должно превышать 0,7B.
Таким же образом проверяется напряжение на выводах датчика при полностью открытой заслонке. Мультиметр должен показывать минимум 4B.
После этого необходимо убедиться в том, что напряжение изменяется не скачкообразно, а плавно в ходе перемещения заслонки от минимального значения к максимальному. Если есть скачки и провалы в показаниях мультиметра, налицо износ резистивного слоя в корпусе. В этом случае только замена датчика положения ВАЗ 2110 исправит ситуацию.
Следующим шагом станет проверка сопротивления резиcтивного слоя датчика. Для этого выключают зажигание и снимают провода с клемм. После этого переводят мультиметр в режим измерения сопротивления, подключаются к выводам устройства и перемещают заслонку из одного крайнего в другое крайнее положение. Сопротивление также должно изменяться плавно и без рывков. В противном случае, датчик неисправный.

Более наукоемким методом датчик может проверяться на специальном стенде или сканером ошибок. В этом случае определить неисправность куда проще — сканер может показать два кода ошибок:

0122 — когда напряжение на устройстве либо отсутствует, или ниже нормы;
0123 — напряжение выше номинала.

В первом случае стоит просто проверить контакты и целостность проводки, ведущей к датчику. Во втором проблема может оказаться в выходе из строя как самого ДПДЗ, так и управляющей электроники. Тем не менее проверка датчика своими руками мультиметром приносит нехудшие результаты.

Как понять, что причина неполадок в ДПДЗ

Итак:

Данный прибор призван считывать с педали газа информацию о её положении, а также определять, под каким углом открыта дроссельная заслонка.
Располагается он на одной оси с приводом заслонки, на дроссельном патрубке. Срок его службы предсказать невозможно, на сбои в работе прибора могут повлиять многие факторы.
Одна из наиболее часто проявляющихся неисправностей – это повышенные, на холостом ходу, обороты. Происходит это потому, что при поломке, ДПДЗ ошибочно определяет положение заслонки, и его функции переходят к другому контроллеру – ДМРВ (датчику, отвечающему за массовый расход воздуха).
Проблема может проявиться по-разному. Например: автомобиль глохнет во время движения или, разгоняясь и набирая скорость, вы чувствуете рывки. Иногда обороты «ХХ» (холостого хода) нестабильны, какой бы режим работы двигателя вы не включили. Может гореть индикатор «СHEСK ЕNGINЕ», хотя это происходит не всегда.
Проверить работу датчика несложно: нужно при включенном зажигании замерить вольтметром напряжение между его обмоткой и массой. При этом показание вольтметра не должно превышать 0,7 вольт.
Затем необходимо рукой повернуть пластиковый сектор, открыв тем самым заслонку дросселя. Новый замер должен показать величину напряжения 4 вольта, или немного больше.
Теперь зажигание нужно выключить и замерить сопротивление. Открыв разъём, подсоединить омметр между ним и выводом ползунка. Плавно поворачивая сектор, отслеживать показания стрелки омметра – резких скачков при этом быть не должно.
При любых отклонениях от нормы потребуется замена датчика положения дроссельной заслонки ВАЗ 2114.Тем более, если сломался наконечник, или стёрлось напыление основы по ходу ползунка. Для всех инжекторных автомобилей ВАЗ, начиная от 2108, сам датчик и работа по его замене, идентичны.

Покупаем новый датчик

Производитель автомобилей ВАЗ, при сборке инжекторных машин, устанавливает на них плёночные резистивные датчики отечественного производства, которые отличаются только очень маленьким сроком эксплуатации. Цена такого прибора невелика — в пределах трёхсот рублей, поэтому не имеет смысла его ремонтировать.Замена датчика дроссельной заслонки ВАЗ 2110, в данном случае, будет самым лучшим выходом.

Бесконтактный ДПДЗ

Внутреннее устройство бесконтактного датчика, по сути, состоит из ротора и статора. Сам ротор изготовлен из материала, на который магнитное поле не может воздействовать, а на его основании расположен магнит. Статор, наоборот, представляет собой элемент, идеально чувствующий магнитное поле (так называемый, элемент Холла).Он находится от магнита на расстоянии, которое имеет постоянную величину, и во время сборки самого прибора программируется определённым образом. Данное изобретение используется в автомобильной промышленности, для установки в электронную систему управления. Для ВАЗ 2110 замена датчика положения дроссельной заслонки на бесконтактный вариант, будет наилучшим выходом. Несмотря на то, что такие приборы вдвое дороже, чем плёночно-резистивные,они гораздо надёжнее в работе и служат намного дольше.

Проверка работоспособности ДПДЗ

Если во время эксплуатации транспортного средства был обнаружен хотя бы один из признаков неисправности датчика положения дросселя, его функциональность обязательно нужно проверить. Для этого от владельца авто не требуется каких-либо специальных знаний. Достаточно иметь мультиметр и знать чёткую последовательность действий.

Главное, помнить, что Check Engine — это лампочка, которая установлена специально для того, чтобы сигнализировать водителю о неисправном двигателе. Если она загорелась, значит, незамедлительно нужно обратиться на СТО либо установить неисправность своими силами.

При отсутствии проблем лампочка будет загораться при запуске двигателя и мгновенно гаснуть по завершении диагностики. Если Check Engine продолжает гореть, значит, проблема в системе существует. В этом случае без опытного специалиста не обойтись.

Относительно определения неисправностей дроссельной заслонки, симптомы которых были выявлены в процессе эксплуатации автомобиля, существует определённый алгоритм действий:

Первым делом необходимо выключить зажигание, осмотреть панель приборов, заметить, горит или нет лампа-индикатор Check Engine, которая сигнализирует о присутствии проблем. Если индикатор не светится, нужно залезть под капот и проверить ДПДЗ.
Далее понадобится мультиметр — специальный прибор для проверки работы датчика дросселя.
Необходимо определить наличие «минуса». Чтобы не отбрасывать отдельно каждый провод, стоит прокалывать нужные провода и выполнять их измерение.
Таким же способом осуществляется поиск «массы». В период проверки механизма включать зажигание не нужно.

Цель выполнения предварительных действий — проверка наличия питания датчика ПДЗ. Напряжение зависит от марки авто. К примеру, для одних машин оно может составлять всего 5 В, а для других моделей — 12 В.

Алгоритм действий для определения неисправностей ДПДЗ, симптомы которых были выявлены при движении транспортного средства:

нужно включить зажигание и по очереди прокалывать провода необходимой цепочки с помощью мультиметра. На дисплее прибора должен высветится показатель напряжения 0,7 В;
вручную открывается заслонка дросселя: значение напряжения должно быть больше 4 В;
зажигание выключается, один разъём отбрасывается. На участке между выводом ползунка и проводом (который остался) подсоединяется щуп мультиметра;
теперь необходимо вручную прокручивать сектор и наблюдать за показаниями измерительного устройства. Если наблюдается плавный рост значений без резких скачков, значит, датчик ПДЗ работает нормально. В противоположной ситуации можно говорить о повреждении (потёртости) дорожки резистора.

Это интересно: Штраф за управление авто без прав

Эти показатели влияют на правильное функционирование электронного блока управления (ЭБУ), который контролирует основные рабочие процессы автомобильного двигателя, подачу на форсунки топливной смеси. Если на ЭБУ подаются неточные цифры, то и блок управления будет принимать неверные решения.

К примеру, дроссельная заслонка открыта полностью, а электронный прибор показывает, что она закрыта. Если присутствуют подобные симптомы — это явная неисправность датчика дросселя, он подлежит обязательной замене.
