Ремонт головки блока цилиндров змз-405, змз-406

Когда необходимо делать затяжку

Если ГБЦ затянута неравномерно, то возможно со временем на ней будут образовываться трещины. Поэтому следует соблюдать моменты затяжек деталей ГБЦ. Кроме этого, во время нагрева блока цилиндров, температура между головками деталей с резьбой и самой ГБЦ разнится очень сильно. Эти колебания приводят к тому, чтобы соединения расслабляются.

О том, что нужна затяжка ГБЦ автовладельцу скажут следующие причины:

  • появившаяся влажность там, где соединяется блок и головка. Значит происходит течь смазывающего средства;
  • выход из строя мотора. Это уже весомая причина;
  • коробление устройства;
  • пробой прокладки.

Похожая статья Основные причины почему дымит двигатель на холодную

Опытные механики рекомендуют проводить затяжку ГБЦ через каждые 1000 километров.

Сборка

Схема протяжки головки блока цилиндров ваз 2108

Собирают головку блока в порядке, обратном разборке. Перед установкой смазать моторным маслом маслоотражательные колпачки, стержни клапанов и ось коромысел клапанов. Устанавливают клапаны в соответствии с метками, сделанными при разборке.

Прокладку корпуса термостата и прокладку задней крышки головки блока установить на герметик типа «Гермесил».

При установке головки блока рекомендуется заменить прокладку головки блока.

Установка головки блока производится в порядке, обратном снятию. Порядок затяжки болтов крепления головки блока показан на рис.

Последовательность затяжки болтов крепления головки блока цилиндров. Момент затяжки 83–90 Н·м (8,3– 9,0 кгс·м). После установки головки блока отрегулировать зазоры в приводе клапанов.

Теперь нужно купить :

  1. Коренные и шатунные вкладыши;
  2. Поршни с комплектом колец.

Расточив, моем детали керосином, выкручиваем четыре заглушки. В глухих резьбовых отверстиях не допустимо нахождение масла, тосола, мусора — т.к. жидкость не сжимается и резьба повредиться. Проверяем ГБЦ , т.е. плоскость прилегания к блоку, клапана, направляющие клапанов, меняем маслосъёмные колпачки.

ГБЦ не лишне отвезти на шлифовку на завод, поскольку слишком муторно и не удобно притирать 16 клапанов. Когда всё готово можно приступать к сборке двигателя.

При сборке важно работать с чистыми руками и инструментами. Болты, гайки и т.д

с плохой резьбой заменяем на новые, лучше не экономить. Затягивать надо без усилий — резьба легко может сорваться, а процесс восстановления очень сложный. Не лишним будет промазать герметиком все прокладки, а места прикосновения с ними протереть обезжирить растворителем.

В итоге мотор при работе будет чистый, ничего не будет подтекать.

Ложем ГБЦ вставим упорные полукольца КВ антифрикционным слоем наружу.

Признаки неисправности датчика

Где находится датчик положения распредвала в шевроле нива и признаки его неисправностей

Поскольку на основе сигналов этого датчика происходит корректировка дозирования топлива и системы зажигания, то неисправность его приводит к искажению сигналов и как следствие – перебои в функционировании силовой установки или же невозможность запуска.

Признаками поломки датчика коленвала являются:

  • не запускающийся мотор и сигнал «Check engine»;
  • затрудненный запуск двигателя;
  • неустойчивость работы мотора при разных режимах;
  • ощутимое падение показателя мощности мотора без видимых причин;
  • при увеличении нагрузки появляется детонация мотора.

Если проявился хоть один из данных показателей неисправности, следует узнать, не является ли датчик причиной сбоя в работе двигателя.

При отклонении сопротивления от нормы замените датчик, вывернув два винта его крепления.

Датчик скорости автомобиля установлен на картере коробки передач. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите воздушный фильтр.

3. Сожмите фиксатор и отсоедините от датчика колодку жгута проводов. 4. Выверните болт крепления датчика…

5….и снимите датчик скорости с автомобиля. 6. Снимите резиновое уплотнительное кольцо. Сильно обжатое, потерявшее эластичность или надорванное кольцо замените новым. 7. Установите датчик скорости в порядке, обратном снятию.

Датчик детонации крепится к блоку цилиндров двигателя. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите впускной коллектор.

3. Отсоедините от жгута проводов датчика колодку жгута проводов системы управления двигателем, выверните винт крепления датчика…

4….и снимите датчик детонации. 5.

Установите датчик фазы в порядке, обратном снятию.

Диагностический датчик концентрации кислорода установлен на выходе из катколлектора. Датчик измеряет содержание кислорода в отработавших газах и преобразует измеряемую величину в напряжение сигнала, который подается на электронный блок управления двигателем. Используя сигналы датчика, блок управляет впрыском топлива таким образом, чтобы получить расчетный состав топливовоздушной смеси.

Если датчик концентрации кислорода неисправен, токсичность отработавших газов может резко повыситься, а расход топлива увеличится. Вам потребуется ключ «на 22». 1. Снимите декоративный кожух двигателя. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3.

Отожмите фиксатор и разъедините колодку датчика концентрации кислорода.

4. Ослабьте затяжку датчика концентрации кислорода и выверните его из выпускного коллектора. 5. Установите диагностический датчик концентрации кислорода в порядке, обратном снятию.

Управляющий датчик концентрации кислорода установлен на входе в катколлектор, технология его замены аналогична технологии замены диагностического датчика концентрации кислорода.

Датчик положения коленчатого вала установлен на картере сцепления. Вам потребуется ключ «на 10». 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Разъедините колодку жгута проводов датчика.

3.

Датчик температуры охлаждающей жидкости установлен на корпусе термостата. У датчика проверяют сопротивление на выводах при различных температурных режимах. Вам потребуются: ключ «на 19», тестер. 1. Снимите декоративный кожух двигателя. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 3. Слейте жидкость из системы охлаждения двигателя.

4. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика…

5….ослабьте затяжку датчика температуры охлаждающей жидкости…

6….и, повернув датчик, снимите его. 7. Подсоедините тестер к выводам датчика и опустите датчик в емкость с водой. 8. Измерьте сопротивление на выводах датчика при различных температурных режимах. Номинальное сопротивление исправного датчика указано в табл. 10.4.

9. Установите датчик в порядке, обратном снятию.

Датчик положения дроссельной заслонки встроен в дроссельный узел, при выходе датчика из строя замените дроссельный узел в сборе.

Для замены датчика положения распределительного вала (датчика фазы) вам потребуется ключ «на 10». 1. Снимите декоративный кожух двигателя. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Сожмите фиксатор колодки жгута проводов датчика фазы…

4….и отсоедините колодку от выводов датчика.

5. Выверните болт крепления датчика фазы…

6….и снимите датчик фазы с автомобиля. 7.

Проверка

Данные датчики имеют неразборную конструкцию, и ремонту они не подлежат. Поэтому если проверка показала неисправность его, то он попросту заменяется.

Особенности конструкции 406 двигателя производства ЗМЗ

Прототип двигателя ЗМЗ 406 впервые появился в девяносто третьем году. Выпускаться как полноценный силовой агрегат начал в 1997. Диаметр цилиндра его равнялся 92 мм, а степень сжатия доходила до 9,3.

Похожая статья Технические характеристики двигателя ЗМЗ 402

Вначале выпускался как 406 двигатель с карбюратором. Затем появились модернизированные инжекторные версии. В этот момент в цилиндровых двигателях в России были впервые установлены четыре установлены четыре клапана на один цилиндр.

Устройство двигателя ЗМЗ состоит из чугунного блока цилиндров и алюминиевой головки блока цилиндров. В этом типе рядных двигателей с количеством клапанов в одном цилиндре была применена электронная система управления впрыском. ГРМ ЗМЗ имел две цепи. Устанавливались на силовой агрегат внутреннего сгорания два распределительных вала.

Вылитый из чугуна блок цилиндров позволил отказаться от сменных гильз. Жесткость движка увеличилась. А два распределительных вала устанавливались в верхней части силового агрегата.

Головка блока цилиндров имеет в себе шестнадцать клапанов и четыре цилиндра. Подобное устройство позволяет полностью уходить отработанным газам в выпускной коллектор и обогащает топливную смесь кислородом.

На этом моторе был использован гидронатяжитель цепи. Было применено короткоходовое перемещение поршня. Это способствовало лучшему наполнению. Система охлаждения имела такое же устройство, как и на других отечественных моторах этой серии. Ее не изменяли.

Высокий крутящий момент достигается за счет ускоренного вращения привода распредвала с двойной цепью. Карбюраторные моторы от ЗМЗ 406 устанавливаются на коммерческие автомобили. А инжекторные двигателя этой серии можно видеть и на микроавтобусах.

Система зажигания имеет микропроцессорный вид. Она полностью зависит от показаний датчиков мотора. В разное время и на различные версии мотора устанавливались разные блоки управления. К таким ЭБУ относятся:

  • МИКАС 5,4;
  • МИКАС 7,1.

Закончилось производство ЗМЗ 402 в 2008 году.

Давайте поглядим, чем отличаются инжекторные и карбюраторные версии ЗМЗ 406.

Замена прокладки головки цилиндров двигателя ЗМЗ-405, ЗМЗ-406

Обычно прокладку головки блока меняют при следующих повреждениях:

– Прорыв газов в систему охлаждения;

– Попадание в систему охлаждения масла;

– Недостаточная компрессия в одном или нескольких цилиндрах (менее 1 МПа).

Снятие

 Головку блока можно снять с ресивером и выпускным коллектором.

Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:

Отсоединить топливопроводы подачи и слива топлива.

Снять аккумуляторную батарею.

Снять капот.

Слить жидкость из системы охлаждения двигателя.

Снять катушки зажигания.

7. Отсоединить штекерную колодку датчика фазы от жгута проводов.

Отвернуть винты и отсоединить провода от датчиков указателя давления масла 1 и аварийного давления масла 2.

Отсоединить штекерные колодки от датчиков температурного состояния двигателя 5, указателя температуры охлаждающей жидкости 4, сигнализатора перегрева охлаждающей жидкости 3.

Ослабить затяжку хомута и снять со штуцера 6 термостата шланг к расширительному бачку.

Ослабить затяжку хомута 1 и снять со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов.

Отсоединить штекерную колодку 3 от датчика положения дроссельной заслонки.

Отвернуть гайку 1 и снять «массовый» провод голубого цвета со шпильки на переднем конце ресивера.

Отвернуть гайку 4 и вытащить трос 3 акселератора из сектора привода воздушной дроссельной заслонки.

Отсоединить от жгута проводов штекерную колодку 2, расположенную между впускными трубами двигателя, датчика частоты вращения и синхронизации коленчатого вала, установленного около зубчатого венца шкива коленвала.

Сдвинуть сальник 3 троса с резьбового наконечника 2 оболочки троса, отвернуть гайку 1 крепления наконечника троса и вытащить наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад.

Затем вынуть трос акселератора из кронштейна вверх.

Отогнуть держатель троса акселератора и вынуть из него трос.

Отвести трос акселератора в сторону от двигателя.

Отсоединить провода от генератора.

Отсоединить штекерную колодку 1 от регулятора холостого хода.

Отвернуть гайку 2 и снять «массовые» провода со шпильки на заднем конце ресивера.

Отсоединить штекерную колодку 1 от датчика температуры воздуха.

Ослабить затяжку хомута 2 и снять шланг подачи охлаждающей жидкости со штуцера крана отопителя

Отсоединить штекерные колодки 1 от форсунок.

Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей.

Отвести жгут проводов в сторону от двигателя.

Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.

Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.

1. Снять распределительные валы (описано в статье – Замена распредвалов двигателя ЗМЗ-406)

Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3

Шестигранным ключом «на 12» ослабляем затяжку десяти болтов, после чего отворачиваем и…

Вынимаем болты

Извлекаем шайбы

Снимаем головку блока цилиндров…

Отделяем и снимаем прокладку под головкой

Установка

Устанавливают головку блока в порядке, обратном снятию.

Перед установкой нужно очистить прилегающие поверхности головки и блока от остатков герметика и прокладки.

Провести общую дефектацию головки цилиндров.

Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.

Для этого линейку поставить ребром на поверхность головки, посередине вдоль, а затем поперек и щупами измерить зазор между плоскостью головки и линейки.

Если зазор превышает 0,1 мм, головку нужно заменить.

Порядок затяжки болтов крепления головки блока показан на рисунке.

Болты крепления головки блока затянуть в два этапа:

– 1-й этап — 40–60 Нм (4,0–6,0 кгс·м);

– 2-й этап — 130–145 Нм (13,0–14,5 кгс·м).

Момент затяжки ГБЦ двигателя модели ЗМЗ 406 следует менять. Это делается в зависимости от того, какой этап используется для затяжки головки блока цилиндров. Существует два этапа. Но опытные механики советуют разбить затяжку ГБЦ не на два этапа, а на несколько.

Ремонт головки цилиндров ЗМЗ-406 ГАЗ-3110

Ремонт головки блока цилиндров производим при общем ремонте двигателя и при замене прокладки ГБЦ.

Очень важно сделать ремонт головки после того, как перегрели мотор. Во время перегрева могут возникнуть дефекты, которые визуально можно не увидеть

Поэтому нужно тщательно проделать все операции по ремонту головки цилиндров. Во многом от этого зависит работа двигателя. И это избавит от лишней работы и затрат.

Снятие головки блока цилиндров смотрим в статье – «Замена прокладки головки ЗМЗ-406 ГАЗ-3110».

Разборка

1. Отвернуть гайки 1 и снять экран 5 датчика фазы, скобу 2 для подъема двигателя и выпускной коллектор 6.

Снять прокладки выпускного коллектора.

Отвернуть болт 3 и снять датчик 4 фазы.

Вывернуть датчики аварийного давления масла 7 и указателя давления масла 8.

2. Ослабить затяжку хомута 1 и снять шланг с патрубка регулятора холостого хода.

Отвернуть гайки 2 и снять ресивер 3 с впускной трубы.

Снять прокладку ресивера.

3. Отвернуть гайки 1 и снять впускную трубу 2 вместе с форсунками и топливопроводом (на фото не показаны).

Снять прокладку впускной трубы.

4. Отвернуть болты 1…

…и снять заднюю крышку 2 головки блока.

Снять прокладку крышки

Вынуть гидротолкатели 1 клапанов. Гидротолкатели удобнее вынимать с помощью магнита или присоски

Гидротолкатели нельзя менять местами, поэтому перед снятием их нужно промаркировать, чтобы при сборке установить на свое место.

Хранить гидротолкатели следует в том же положении, в каком они стоят на клапанах, чтобы из них не вытекло масло.

Если конструкцией съемника не предусмотрен упор клапана, подкладываем под него подходящий упор.

Сжимаем пружины рассухаривателем. Чтобы тарелка пружин легче сошла с сухарей, можно нанести легкий удар молотком по упорной сошке рассухаривателя.

Пинцетом вынимаем два сухаря и плавно отпускаем пружины.

Снимаем верхнюю тарелку и две пружины клапана.

Съемником удаляем маслоотражательный колпачок…

Подцепить отверткой и вынуть опорную шайбу 1 пружин клапанов.

Переворачиваем головку блока цилиндров и вынимаем клапан, пометив место его установки, для того, чтобы при последующей сборке клапан встал на свое прежнее место.

Аналогично снимаем и помечаем остальные клапаны.

Изношенные направляющие втулки клапанов выпрессовываем оправкой

Шестигранным ключом “ на 8 ” выворачиваем заглушки масляных каналов.

Теперь нужно купить :

  1. Коренные и шатунные вкладыши;
  2. Поршни с комплектом колец.

Расточив, моем детали керосином, выкручиваем четыре заглушки. В глухих резьбовых отверстиях не допустимо нахождение масла, тосола, мусора — т.к. жидкость не сжимается и резьба повредиться. Проверяем ГБЦ , т.е. плоскость прилегания к блоку, клапана, направляющие клапанов, меняем маслосъёмные колпачки.

ГБЦ не лишне отвезти на шлифовку на завод, поскольку слишком муторно и не удобно притирать 16 клапанов. Когда всё готово можно приступать к сборке двигателя.

При сборке важно работать с чистыми руками и инструментами. Болты, гайки и т.д

с плохой резьбой заменяем на новые, лучше не экономить. Затягивать надо без усилий — резьба легко может сорваться, а процесс восстановления очень сложный. Не лишним будет промазать герметиком все прокладки, а места прикосновения с ними протереть обезжирить растворителем.

В итоге мотор при работе будет чистый, ничего не будет подтекать.

Ложем ГБЦ вставим упорные полукольца КВ антифрикционным слоем наружу.

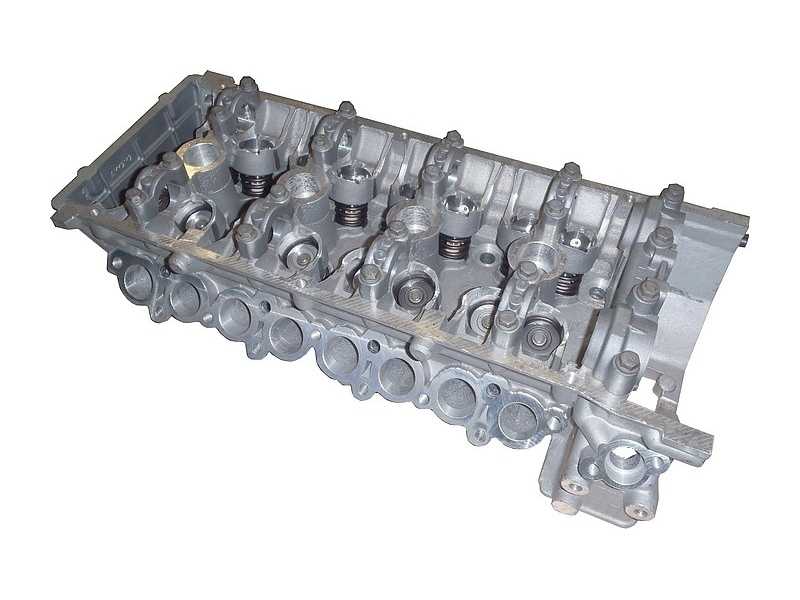

ГБЦ Tanaki 405 406 Евро-2


ГБЦ Tanaki. ГБЦ Tanaki ЗМЗ 405 купить. ГБЦ Tanaki 405 406 . ГБЦ Tanaki 405 Евро 2 .


ГБЦ Танаки. ГБЦ ЗМЗ Танаки. Танаки ГБЦ 405. ГБЦ 406 Танаки.

ГБЦ ТАНАКИ ЗМЗ-406; ЗМЗ-405; ЗМЗ-409; ЕВРО-2 пятибугельная.

Прежде всего предлагаем Вашему вниманию Китайскую головку блока от фирмы TANAKI (ГБЦ Танаки) ЗМЗ-405 и ЗМЗ-406. Сама фирма является Японской, но производство вынесено в Китайскую Народную Республику. На сегодняшний день, как правило, так поступают практически все ведущие мировые производители. ГБЦ Танаки 405 406 Евро 2 отличается прежде всего весьма высоким качеством изготовления. На ГБЦ Танаки ЗМЗ 405 и ЗМЗ 406 Евро-2 установлены в результате особые термостойкие впускные и выпускные клапана. Китайские хунвейбины рекомендуют свои ГБЦ Танаки для установки в свою очередь под гaзобаллонное оборудование. Однако отзывы покупателей весьма благожелательные. Отличная упаковка, высокое качество изготовления — на самом деле залог коммерческого успеха китайских товарищей.


ГБЦ TANAKI 405

Цена 28 000 руб.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.

Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

  • Демонтируем датчик.
  • Первая диагностика – визуальная. Стоит осмотреть состояние корпуса, наличие повреждений и трещин.

Распиновка проводов датчика

Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.

Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.

Проверка датчика при помощи мультиметра

Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

  • Ошибка датчика ФАЗ 0340 — показывает, что ЭБУ не получает сигнала с датчика распредвала. Следует проверить обрыв и состояние (окисление) контактов до повреждения самого датчика.
  • Ошибка 0343 — высокий уровень сигнала датчика распредвала. Чаще всего это повреждение проводки от ЭБУ до датчика, или поломка и окисление клемм, или ненадёжное соединение.

Принцип работы датчика распредвала

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.

Проверка при помощи компьютера или осциллографа

Замена прокладки головки двигателя 406 на Газели

Способности по смене прокладки головки движка 406 на авто Газель вам потребуются, в случае ее пробивания и течи воды в блок. Признак прогара прокладки определяется, по серой эмульсии на щупе вместо обычного масляного вещества. Для снятия ГБЦ и смены прокладки потребуется сливание масла и сливание жидкости охлаждения.

Сперва сольем масло с движка, поэтому нам понадобится посуда, открутить пробочку поддона. После снять каркас фильтра воздуха и отсоединить шланги. Разбираем коллектор выпуска. Снять крышку клапанов, и крышечку защиты системы ГРМ, снимаем успокоительные и водный натяжитель цепочки ГРМ, снять распределительные валы. К тому же потребуется снять ремень навеса и открутить генератор. Верно расставить меточки можно с помощью ролика по устанавливанию зажигания на 406 движке. Затем, проделав все эти работы, можно разобрать ГБЦ движка ЗМЗ 406. Сейчас настало время поиска прогара и смены прокладки головки. Перед устанавливанием новенькой прокладочки обязательно следует провести чистку блока от ее остаточных элементов и стереть нагар. В подробностях о смене прокладки головки движка 406 на Газели вам расскажут в ролике. К тому же будет дополнительная информация- как нужно устанавливать распределительные валы и звезды валов после разбора.

Технические характеристики

Преемником 406-го мотора стал ЗМЗ 405 и его модификации. ЗМЗ 405 имеет высокие характеристики. Это чистый инжекторный двигатель с повышенными мощностью. По сравнению с предшественником, у 406-го была меньшая мощность и больший объем двигателя. Мотор получил экологическую норму — Евро-3, что позволило продавать автомобили за границу.

При этом конструкторы смогли устранить ряд недоработок, которые были обнаружены у ЗМЗ 405. В процессе разработки нового движка была модернизированная клапанная крышка, газораспределительный механизм, установленная двухслойная металлическая прокладка ГБЦ.

Двигатель ЗМЗ 405 имеет технические характеристики:

Наименование Характеристика
Тип Рядный
Топливо Бензин
Система впрыска Инжектор
Объем 2,5 литра (2464 см. куб)
Мощность 140,5 лошадиных сил
Количество цилиндров 4
Количество клапанов 16
Диаметр цилиндра 95,5 мм
Расход 9,6 литров на 100 км
Система охлаждения Жидкостное, принудительное
Порядок работы цилиндров 1-3-4-2

405 двигатель оборудовался 5 ступенчатой механической коробкой передач. Сцепление устанавливалось сухое. При подтёках из-под заднего сальника коленчатого вала, обычно намокал диск, и узел работал неисправно.

Диагностика двигателей с помощью автосканера Аскан-10

Внешне Аскан-10 очень сильно напоминает хорошо зарекомендовавший и многим известный тестер Аскан-8, но в отличие от предыдущей модели он имеет более совершенную электронную начинку. Этот автосканер может работать от сети как 12, как и 24 вольта, с помощью прибора можно проводить диагностику грузовых и легковых автомобилей.

С помощью Аскан −10 диагностируются многие двигатели, в том числе и дизельные моторы, устанавливаемые на автомобили марки ГАЗ:

  • ГАЗ 560 (по австрийской лицензии STEYR);
  • американский дизель Cummins;
  • ЗМЗ 406/ 405 с блоками управления, начиная от Микас 5.4 и заканчивая Микас 12;
  • Chrysler 2,4 л.

Автосканер Аскан-10 может считывать коды неисправностей, стирать коды ошибок из памяти, выводить параметры на дисплей в режиме реального времени, управлять механизмами исполнения (например, отключать и включать топливные форсунки). На тестере может обновляться прошивка, устанавливаться более совершенная программа.

Снятие и установка головки блока цилиндров двигателя ЗМЗ-406

Головку блока можно снять с ресивером и выпускным коллектором. Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить операции, указанные в подразделе «Снятие и установка двигателя».

Еще можно посмотреть в статье — «Замена прокладки ГБЦ».

Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.

Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.

Снять распределительные валы.

Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3.

Снять термостат с корпусом.

Вывернуть свечи зажигания.

Отвернуть болты 1 крепления головки блока. Вынуть болты 1 и шайбы.

Снять головку блока цилиндров и прокладку головки блока.

Нельзя забивать между головкой блока и блоком цилиндров отвертки или какой-нибудь другой инструмент, так как можно повредить поверхность головки блока, прилегающую к блоку цилиндров.

Последующие операции по сборке двигателя

Установить и закрепить переднюю крышку головки цилиндров с прокладкой.

Установить корпус термостата в шланг термостата и закрепить корпус термостата с прокладкой к головке цилиндров, затянуть хомуты шланга.

Запрессовать трубку стержневого указателя уровня масла и установить указатель. Для повышения надежности установки и герметичности предварительно нанести на поверхность нижнего конца трубки герметик «Локтайт-638».

Установить выпускной коллектор с прокладкой на шпильки головки цилиндров. Наживить и затянуть все, кроме последней, гайки крепления коллектора.

Установить экран выпускного коллектора на шпильки выпускного коллектора и закрепить гайками.

Установить на штуцер водяного насоса шланг, соединяющий насос с трубкой забора воды, и закрепить хомутом.

Надеть на трубку забора воды скобу. Вставить трубку забора воды в шланг, надетый на штуцер водяного насоса, и надеть скобу на последнюю шпильку коллектора. Закрепить скобу затяжкой гайки и затянуть хомут шланга.

Установить пробку сливного отверстия блока цилиндров, предварительно нанеся на резьбу пробки силиконовый клей-герметик «Юнисил Н50-1» или анаэробный герметик «Стопор-6».

Установить и закрепить крышку клапанов с прокладкой и уплотнителями свечных колодцев. Установить на крышке клапанов держатель разъема датчика синхронизации.

Установить и закрепить кронштейны генератора верхний и нижний и передний кронштейн подъема двигателя одновременно.

Установить патрубок отбора охлаждающей жидкости с прокладкой. Предварительно нанести на резьбу болтов патрубка анаэробный герметик «Стопор-6».

Установить и закрепить впускную трубу с прокладкой к головке цилиндров.

Установить ресивер с прокладкой на шпильки впускной трубы и закрепить гайками.

Закрепить ресивер к головке цилиндров посредством двух угловых кронштейнов, устанавливаемых на шпильки головки цилиндров.

Сначала следует наживить, не затягивая, винты крепления кронштейнов к ресиверу, затем затянуть гайки крепления кронштейнов к головке и затянуть винты крепления к ресиверу.

Установить шланг вентиляции с трубкой вентиляции и закрепить хомутами. Установить шланг малой ветви вентиляции на штуцеры трубки вентиляции и ресивера и закрепить хомутами.

Установить и закрепить ведомый и нажимной диски сцепления, центрируя ведомый диск с помощью специальной оправки.

В качестве оправки можно использовать первичный вал КПП.

Болты нажимного диска завернуть последовательно в несколько этапов, для исключения перекоса нажимного диска до момента 19,6…24,5 Нм (2,0…2,5 кгсм).

Установить палец вилки выключения сцепления и шпильки в картер сцепления.

Установить картер сцепления с кронштейном подъема двигателя на установочные штифты блока цилиндров и закрепить к блоку цилиндров болтами.

Снять двигатель со стенда.

Замена двигателя ЗМЗ 402 на ЗМЗ 406

Произвести замену 402-ого мотора на 406-ой в общем-то несложно, и это вполне можно сделать самостоятельно. Но прежде, чем приступить к работе, необходимо приобрести все необходимое для замены. С наименьшими переделками устанавливается карбюраторный 406-ой ДВС. Что необходимо иметь, чтобы переставить мотор:

  • Сам двигатель в сборе с навесным оборудованием – стартером, генератором, механическим бензонасосом, карбюратором, впускным и выпускным коллектором, с 2-мя катушками зажигания;
  • Приемную трубу глушителя, она не подходит от ЗМЗ 402;
  • Электронный блок управления системой зажигания;
  • Пучок электропроводки для подсоединения ЭБУ и датчиков на двигателе;
  • Рабочий цилиндр сцепления, другую трубку сцепления со шлангом.

Сам двигатель по креплениям подходит один в один, коробка тоже встает по местам без переделки.

Готовый к установке на Газель мотор ЗМЗ 406

Придется протянуть новую трубку сцепления – рабочий цилиндр у ЗМЗ 406 находится в другой стороне. В электрике в целом несложно разобраться, только нужно иметь принципиальную схему электропроводки перед глазами. Для ЗМЗ 4063 специально продается передний пучок проводов – к датчикам разъемы подсоединить не составляет труда, все штекеры разные, и находятся на разных расстояниях.

Электронный блок управления двигателем крепится в . Скорее всего, придется помудрить с патрубками радиатора, но здесь каких-либо серьезных доработок не потребуется.

При желании можно поставить инжекторный мотор ЗМЗ 4062 от «Волги» или ЗМЗ 405 – эти двигатели между собой в основном отличаются рабочим объемом. Поршни всех 406-ых моторов имеют стандартный диаметр 92 мм, у 405-ого ДВС он равен 95,5 мм. Кстати, существует и модель ЗМЗ 409, у него такой же диаметр поршня, что и у 405-ого.

С 2008 год двигатель ЗМЗ 406 больше не устанавливается на автомобили, но в запчастях он будет, скорее всего, еще долго. Новый силовой агрегат 406 первой комплектности стоит в среднем от 115 до 125 тыс. рублей, и это недешево. Но все познается в сравнении – стоимость американского дизеля «Камминз» в несколько раз выше – 620-640 тыс. руб., за такие деньги можно купить не одну подержанную «Газель».

Сейчас много двигателей ЗМЗ 406 продается по объявлениям, б/у мотор можно купить совсем недорого. Продают «движки» частники и авторазборки, можно приобрести силовой агрегат даже с какой-то гарантией (например, на разборе) от 20 до 35 тыс. руб.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
