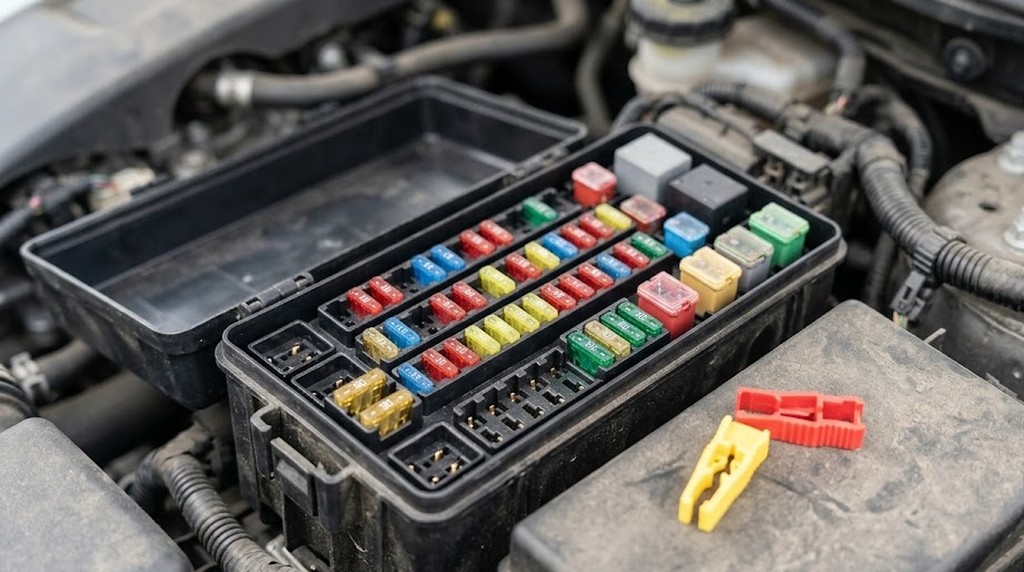

Блок под капотом
Расположен в левой части моторного отсека под защитной крышкой.
Схема
Назначение предохранителей
F1 | 40А FAN — Вентилятор охлаждения |
F2 | 80А P/ST — EH PAS (рулевой усилитель) |
F3 | 40А P/ST — Защита различных электрических цепей |
F4 | 40А HEAD — Предохранитель передних фар |
F6 | 60А GLOW — Свечи накаливания |
F7 | 30А ABS1 — Анти блокировочная тормозная система (ABS), противозаносная система (DSC) |
F8 | 20А ABS2 — Анти блокировочная тормозная система (ABS), противозаносная система (DSC) |
F9 | 30А ENGINE — Защита различных электрических цепей |
F10 | Резерв |
F11 | 30А IGKEY1 — Выключатель зажигания |
F12 | 20А STARTER — Муфта стартера |
F13 | 30А IGKEY2 — Выключатель зажигания |
F14 | 30А GLOW1 — Свечи накаливания |
F15 | 40А HEATER — Вентилятор салона |
F16 | 30А GLOW 2 — Свечи накаливания |
F17 | 40А DEFOG — Электрический обогреватель заднего стекла |
F18 | 30А AUDIO — Аудиосистема (автомобили, оснащенные аудиосистемой BOSE) |
F19 | 10А ABSIG — Анти блокировочная тормозная система (ABS), противо заносная система (DSC) |
F20 | 15А FOG — Передние противотуманные фары |
F21 | 15А HORN — Звуковой сигнал |
F22 | 10А DRL — Дневное освещение |
F23 | 20А H/CLEAN — Предохранитель омывателя фар, подогревателя топлива |
F24 | 15А F/PUMP — Топливный насос |
F25 | 10А P/ST IG — Предохранитель рулевого усилителя (ГУР) |
F26 | 10А A/C MAG — Кондиционер воздуха |
F27 | 15А ALT/TCM 1GA — Генератор/ Блок управления противо буксовочной системой |
F28 | 10А GLOWSIG — Прикуриватель |
F29 | P.OUTLET — Питание дополнительных розеток |
F30 | 10А ENG+B — Блок РСМ, блок управления дозированием и подачей топливной присадки |
F31 | 15А ROOM — Плафоны освещения салона |
F32 | 10А ENG BAR 4 — Датчики концентрации кислорода |
F33 | 10А ENG BAR 3 — Датчики концентрации кислорода |
F34 | 10А EGIINJ — Предохранитель форсунки |
F35 | 10А ENG BAR 1 — Защита различных электрических цепей |
F36 | ENG BAR 2 — Блок РСМ, топливный насос |
Обозначение реле
R1 |
Реле ПТФ |
R2 |
Реле клаксона |
R3 |
Реле обогрева заднего стекла |
R4 |
ETV цепь |
R5 |
Реле подогрева топлива (дизель) |
R6 |
Реле топливного насоса |
R7 |
Не используется |
R8 |
Не используется |
R9 |
Реле омывателя фар |
R10 |
Реле вентилятора |
R11 |
Реле кондиционера |
R12 |
Резерв |
R13 |
Реле стартера |
R14 |
Реле системы управления двигателем. |
Есть чем дополнить материал — пишите в комментарии. Спасибо.
Предохранители Mazda 626
- Рассмотрены автомобили 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.
- Блок предохранителей в моторном отсеке мазда 626.
- Расположен рядом с аккумуляторной батареей.
- Назначение предохранителей под капотом.
Номер | Сила тока, А | Цвет | Элементы защищаемых цепей |
1 | 100 | Синий | Главная цепь электроснабжения |
2 | 40 | Зеленый | Фары головного освещения |
3 | 40 | Зеленый | Электропривод зеркал заднего вида, обогреватель заднего стекла |
4 | 30 | Зеленый | Система впрыска топлива |
5 | 40 | Зеленый | Магнитола, электропривод люка, указатели поворота, измерительные приборы, ЭБУ двигателем, электростеклоподъемники, система зажигания, передние стеклоочистители |
6 | 60 | Желтый | Лампы задних фонарей, лампы противотуманного света, сигналы торможения, лампы освещения салона, лампы аварийной сигнализации, электрические замки дверей, электропривод регулировки положения сидений |
7 | 60 | Желтый | Антиблокировочная система тормозов (ABS) |
8 | 40 | Зеленый | Вентилятор охлаждения двигателя |
9 | 40 | Зеленый | Отопитель, кондиционер |
10 | 40 | Зеленый | Кондиционер |
11 | 15 | Синий | Лампы задних фонарей, лампы стояночного света, комбинация приборов, лампа освещения вещевого ящика |
12 | — | — | — |
13 | 15 | Синий | Лампы противотуманного света |
14 | — | ~ |
- Другой вариант блока предохранителей под капотом.
- Расшифровка.
Предохранитель | Номинал, A | Цепь предохранителя | |
1 | AD FAN | 30 | Электродвигатель вентилятора конденсатора*, предохранитель для различных цепей |
2 | ABS | 60 | Антиблокировочная система тормозов*, предохранитель для различных цепей |
3 | IG KEY | 40 | Предохранитель для различных цепей |
4 | — | — | — |
5 | BTN | 40 | Освещение салона, центральный замок* |
6 | HEATER | 40 | Отопитель |
7 | COOLING FAN | 30 | Электродвигатель вентилятора системы охлаждения |
8 | — | — | — |
9 | R. DEF | 40 | Обогреватель заднего стекла / стекла задней двери |
10 | INJ | 30 | Система управления двигателем |
11 | FOG | 15 | Противотуманные фары* |
12 | — | — | — |
13 | HORN | 10 | Звуковой сигнал |
14 | HAZARD | 10 | Аварийная сигнализация |
15 | TAIL | 15 | Габаритные огни, подсветка комбинации приборов |
16 | HEAD C/U | 10 | Предохранитель для различных цепей |
17 | — | — | — |
18 | DEICER | 15 | Предохранитель для различных цепей |
19 | STOP | 15 | Стоп-сигналы |
20 | HEAD R | 15 | Правая фара |
21 | HEAD L | 15 | Левая фара |
22 | — | — | — |
23 | — | — | — |
24 | MAIN | 100 | Главный предохранитель |
- Блок предохранителей в салоне mazda 626.
- Блок находится под кoмбинациeй пpибopoв, для доступа к предохранителям откройте крышку.
- Схема расположения предохранителей в блоке.
- Назначение.
Номер | Сила тока. А | Цветпредохранителя | Элементы защищаемой цепи |
1 | 20 | Желтый | Сигналы торможения, звуковой сигнал |
2 | 15 | Синий | Лампы освещения салона, система звуковой аварийной сигнализации |
3 | 15 | Синий | (Дополнительный предохранитель) |
4 | 30 | Зеленый | Электрические замки дверей |
5 | 15 | Синий | Аудиосистема,предохранитель прикуривателя мазда 626, электропривод наружных зеркал заднего вида |
6 | 15 | Синий | Электропривод люка |
7 | 15 | Синий | Указатели поворота |
8 | 30 | Зеленый | Электропривод регулировки положения сидений |
9 | 15 | Синий | Измерительные приборы, лампа сигнала заднего хода, круиз-контроль |
10 | 15 | Синий | Аварийная световая сигнализация |
11 | 15 | Синий | Система управления двигателем |
12 | 30 | Зеленый | Элекгростеклоподьемники |
13 | 20 | Желтый | Очистители фар головного освещения |
14 | 20 | Желтый | Очиститель / омыватель ветрового стекла |
15 | 20 | Желтый | Очиститель заднего стекла |
Другой вариант расположения предохранителей в салоне.
Предохранитель | Номинал, A | Цепь предохранителя | |
1 | R. SOCKET | 15 | Дополнительное оборудование*, предохранитель для различных цепей |
2 | WIPER | 20 | Стеклоочистители и омыватели |
3 | А/С | 15 | Кондиционер*, электропривод люка*, предохранитель для различных цепей |
4 | RADIO | 15 | Магнитола*, предохранитель для различных цепей |
5 | R.WIPER | 10 | Стеклоочиститель заднего стекла / стекла задней двери*, предохранитель для различных цепей |
6 | ST/SG | 7,5 | Блок управления двигателем |
7 | — | — | — |
8 | ROOM | 10 | Освещение салона, подсветка багажника / багажного отделения |
9 | MIRR DEF | 7,5 | Подогрев зеркал, предохранитель для различных цепей |
10 | — | — | — |
11 | DOOR LOCK | 30 | Центральный замок*, предохранитель для различных цепей |
12 | TAIL | 15 | Предохранитель для различных цепей |
13 | — | — | — |
14 | ENGINE | 10 | Система управления двигателем, система ABS* |
15 | METER | 10 | Комбинация приборов, указатели поворотов, фонари заднего хода |
16 | P/WIND | 20 | Электропривод стеклоподъемников* |
17 | P/WIND | 30 | Электропривод стеклоподъемников* |
Замена предохранителей Mazda 6
Обуждение раздела Замена предохранителей Mazda 6
Митя
Подписался. Лайк. Быстро нашел причину.
- Горина
- подсос воздуха перед дроселем
- Борз Аскидов
- Проблема в чем: на щитке приборов постоянно горит дальный свет, пропало всё, габариты, свет и повороти, подскажи в чем может быть причина
- Leonard
- Где вы находитесь?
- Восток Сивокозов
- А почему при включении зажигания не загорается контрольная лампа накала свечей?
- Greeley
- Отличается ли шайбы впуск и выпуск
- Арнольд Молосай
Здравствуйте,, нужен трейлер с заставкoй на канал?,,,,,,,…
Илларион
Здравствуйте. Подскажите почему может росплавится бензонасос ваз2110.
Мрия
подскажите.включаю зажигание загораются лампочки и эта красная стрелка тоже.потом тухнут гореть остаються те что нужно и красная стрелка тоже тухнет. вот раньше не было этой стрелки. спасибо
Илхом
Спасибо за видео. Жду познавательной и полезной информации.
Вайт Гопанков
Проверил проводку 11.81 вольта! Но бывает когда обороты плавают да 3000…может что то с релле? то что отвечает за РХХ, может оно отходит время от времени? Может подскажешь какое из них оно? Ваз 21099
Натела
Что может быть не работает большой вентилятор? Только маленький. Маленький это кондиционер? Стрелка темпратуры ниже половины всегда
Kirkwood
Лили
Про ‘тяжёлый процесс’? — это я конкретно в ответ Наилю Порошину написал. Тут под каждым комментарием видно, в ответ кому написано. Можно проследить ветку комментариев. Ютюб неудобно устроен для общения…
Радиф
один вопрос. почему изолента не синяя???
Гела
Моя машина Опел Вектра 2003 года,об.2.2,вопрос,скорее прозьба- она у меня на малом обороте газ играет то мало то много так же тахометр не стоит на месте то есть на тихом ходе,мне сказали надо менять автоподсос или воздухомер,кто знает из-за чего может быть это ф,,,я?,если кто знает напишите пожалуйста,и как менять,спасибо заранее!!
- Laquisha
- чисто красава чувак!
- Ера
Парни тачка на хорошем ходу полный привод,в полне ещё живой за 200р))))…вы че его диагностируете ещё! На месте хозяина и бы вас нах послал!))
Айталина
Мда форд, вот же придумали… Так трудно было расположить фильтр вне топливного бака
- Подковыров Мухамеджан
- спосибо ЛАЙК
- Юнус
- А где ближний свет обеех фар
- Хаим
Не видитесь на эту фигню зажигание будет работать не стабильно искра на пятно контакта буде приходить раньше чем на заводскую. Движок будет плохо работать и заводится или появится доп пробой не по фазе что приведет к ранней детонации в другом цилиндре и в итоге вы поедете на переборку движка. на заводах ведутся исследования а это все самопал не проверенный никем!!!!!!!!!!!!!!!!!!!!!!!!!!
Оставить комментарий
Блок предохранителей и реле Mazda 6 с 2002
- Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска
- Где находится блок предохранителей и реле мазда 6
- В салоне, внизу слева от ноги водителя.
- Расшифровка
Предохранитель | Номинал,A | Назначение | |
1 | ENGINE IG | 15 | Система управления двигателем |
2 | METERIG | 15 | Комбинация приборов |
3 | SEAT | 15 | Обогреватель сидений, обогреватель заднего стекла |
4 | M.DEF | 7,5 | Подогрев зеркал, предохранитель для различных цепей* |
5 | WIPER | 20 | Стеклоочистители и омыватели |
6 | SAS | 15 | Антиблокировочная система тормозов, система активной безопасности (подушки безопасности) |
7 | BACK | 5 | Фонарь заднего хода* |
8 | A/C | 15 | Кондиционер |
9 | METER ACC | 5 | Комбинация приборов |
10 | CIGAR | 15 | Предохранитель прикуривателя мазда 6 |
11 | ROOM | 15 | Освещение салона, подсветка багажника / багажного отделения |
12 | R.WIPER | 10 | Стеклоочиститель заднего стекла / стекла задней двери* |
13 | MIRROR | 5 | Управление зеркалами |
14 | — | — | — |
15 | P/WIND | 20 | Электропривод стеклоподъемников |
16 | DOOR LOCK | 30 | Центральный замок |
17 | P/WIND | 30 | Электропривод стеклоподъемников |
- Реле в салоне автомобиля мазда 6
- 21 — реле вентилятора отопителя, 22 — реле топливного насоса
- Блок реле и предохранителей в моторном отсеке
- расшифровка предохранителей
Предохранитель | Номинал, A | Цепь предохранителя | |
1 | SPARE | 20 | — |
2 | SPARE | 15 | — |
3 | SPARE | 10 | — |
4 | — | — | — |
5 | GLOW SIG | 5 | — |
6 | INJ | 15 | Система управления двигателем |
7 | ENG BAR | 10 | Датчик расхода воздуха, система управления двигателем |
8 | ENG BAR2 | 15 | Кислородный датчик |
9 | HEAD LR | 15 | Ближний свет (правая фара) |
10 | HEAD LL | 15 | Ближний свет (левая фара) |
11 | HEAD HL | 10 | Дальний свет (левая фара) |
12 | HEAD HR | 10 | Дальний свет (правая фара) |
13 | — | — | — |
14 | HAZARD | 10 | Аварийная сигнализация |
15 | STOP | 15 | Стоп-сигналы |
16 | ENG+B | 10 | Электронный блок управления двигателем и АКПП |
17 | — | — | — |
18 | FUEL PUMP | 20 | Топливный насос |
19 | IG KEY 1 | 40 | Предохранитель для различных цепей |
20 | — | — | — |
21 | — | — | — |
22 | GLOW | 40 | — |
23 | IG KEY 2 | 30 | Предохранитель для различных цепей |
24 | BLOWER | 40 | Электродвигатель вентилятора отопителя |
25 | BTN | 40 | Освещение салона, центральный замок |
26 | HEATER | 20 | Отопитель |
27 | DEFOG | 40 | Обогреватель заднего стекла / стекла задней двери |
28 | ABS | 60 | Антиблокировочная система тормозов, предохранитель для различных цепей |
29 | AD FAN | 30 | Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
30 | FAN | 30 | Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
31 | TAIL | 10 | Габаритные огни, подсветка комбинации приборов |
32 | ILLUMI | 10 | Освещение салона |
33 | MAG | 10 | Электромагнитная муфта |
34 | AUDIO | 15 | Магнитола |
35 | P.SEAT | 30 | — |
36 | — | — | — |
37 | SEAT DEICER | 15 | Предохранитель для различных цепей* |
38 | H/CLEAN | 20 | Очиститель фар |
39 | FOG | 15 | Противотуманные фары* |
40 | MAIN | 100 | Главный предохранитель |
- Реле под капотом
- Назначение
- 1 — главный предохранитель, 6 — реле вентилятора системы охлаждения №2, 7 — реле звукового сигнала, 8 — реле вентилятора системы охлаждения №3, 9 — реле стартера, 10 — реле вентилятора системы охлаждения №4, 11 — реле динамика низких частот, 12 — реле обогревателя заднего стекла, 13 — реле противотуманных фонарей, 14 — реле кондиционера, 15 — главное реле, 16 — реле фар, 17 — реле габаритов, 18 — реле вентилятора системы охлаждения №1, 19 — реле омывателя фар, 20 — реле противотуманных фар
- Снятие и установка монтажного блока под капотом и в салоне
- Замена главного предохранителя
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите крышку монтажного блока в подкапотном пространстве.
- Снимите главный предохранитель в последовательности номеров, указанных на рисунке.
1 — гайка, 2 — болт, 3 — главный предохранитель.
Установку произведите в порядке, обратном снятию.
Примечание по снятию блока
- Нажмите на защелки, как показано на рисунке.
- Поднимите монтажный блок и отверните болты.
- Снятие и установка монтажного блока в салоне
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите переднюю боковую отделку салона с левой стороны.
- Снимите монтажный блок в салоне в последовательности номеров, указанных на рисунке.
- 1 — разъемы, 2 — болт, 3 — монтажный блок в салоне.
- Установку произведите в порядке, обратном снятию.
Блок предохранителей Mazda 6 GH под капотом
(ссылка на источник фото)
Он смонтирован слева возле аккумуляторной батареи. Блочок Mazda 6 GH закрыт защитным кожухом, который снимается после нажатия на фиксатор. В него входит релейная часть и предохранители.
Схема плавких вставок
(ссылка на источник фото)
Элементы монтажного блока Мазда 6 GH моторного отсека с плавкими вставками:
- 1 (HEATER) – отопительный комплекс (40А);
- 2 (PTC) – вспомогательная отопительная система (40А);
- 3 (P.WIND) – электрические подъемники стекол (30А);
- 4 (IGKEY2) – предохранитель программы запуска силового агрегата (40А);
- 5, 34 (BTN, IGKEY1) – защита электроцепи (40А);
- 6 (ABS MOTOR) – программа предотвращения блокировки колес при торможении (60А);
- 7, 9 (FAN, AD FAN) – охлаждающий вентилятор радиатора ДВС (30А);
- 8 (AUX HEATER) – автономный отопительный комплекс (20А);
- 10 (PRECRASH) – функция предупреждения аварийной ситуации (50А);
- 11 (DEFOG) – система подогрева стекла сзади (40А);
- 12 (P. SEAT) – электрический регулятор положения кресла (40А);
- 13 (A/C MAG) – кондиционер (10А);
- 14 (OUTLET) – предохранитель розетки Мазда 6 2 (15А);
- 15, 16, 24, 25, 30, 33, 35, 37 – не задействован;
- 17 (S. ROOF) – электрический подъемник люка крыши (15А);
- 18 (S. WARM) – подогревательный комплекс кресел (20А);
- 19 (TAIL) – управляющая система салонными электроприборами (15А);
- 20 (BOSE) – мультимедийного комплекса (25А);
- 21 (H/CLEAN) – предохранитель омывателя фар Мазда 6 GH (20А);
- 22 (FOG) – ПТФ (15А);
- 23 (CLOSER) – центральный замок (25А);
- 26 (STOP) – стоповые огни (5А);
- 27 (HORN) – цепь подачи предупредительного сигнала (15А);
- 28 (EGI) – ЭБУ ДВС Mazda 6 GH (5А);
- 29 (HAZARD) – поворотники, световое оповещение аварийной остановки (10А);
- 31 (S.LOCK) – блокиратор руля (10А);
- 32 (ENGINE+B) – ЭБУ ДВС Мазда 6 2 (10А);
- 36, 46 (GLOW SIG, GLOW) – свечи зажигания Mazda 6 GH;
- 38 (M. DEF) – подогревательный комплекс внешних зеркал (7,5А);
- 39 (ABS SOL) – стабилизационная и программа предотвращения блокировки колес при торможении (30А);
- 40, 41 (HEAD LOW R/L) – ближний свет правой и левой фар Мазда 6 2 (15А);
- 42, 43 (HEAD HIGH R/L) – дальний свет правой и левой фар (10А);
- 44, 48 (INJ, EGI INJ) – впрыск топлива (15, 10А);
- 45 (F. PCM) – насос подачи топлива (20А);
- 47 (PCM) – ЭБУ ДВС (10А).
Реле
(ссылка на источник фото)
Релейная часть блочка в отсеке с двигателем внутреннего сгорания Mazda 6 2 поколения обеспечивает функционирование следующих элементов:
- R1 (A/C) – нагнетатель кондиционера;
- R2 (EGI MAIN GLOW) – основное реле;
- R3, R11 (HEAD LOW/HIGH) – соответственно ближний и дальний свет Mazda 6 GH;
- R4 (STARTER) – пусковое устройство Мазда 6 2;
- R5 (HORN) – цепь подачи предупредительного сигнала;
- R6 (BACK) – блок-фары сзади;
- R7 (EGI MAIN FUIL PUMP) – насос подачи топлива;
- R8 (OUTLET) – реле прикуривателя Мазда 6 GH;
- R9, R10 (FAN, AD FAN) – первая скорость охлаждающего вентилятора ДВС;
- R12, R13 (FAN 2, AD FAN 3) – вторая скорость охлаждающего вентилятора ДВС;
- R14 (DEFOG) – подогревательный комплекс стекла сзади;
- R15 (AT MAIN STARTER 2) – пусковое устройство;
- R16 (FOG) – ПТФ Мазда 6 2 поколения спереди;
- R17 (DEICER) – обогревательный комплекс лобового стекла;
- R18 (HEATER) – отопительная система.
Самостоятельная замена предохранителей Мазда 6
Где находятся?
Непосредственно самих блоков предохранителей в автомобиле Мазда 2006 или 2008 года выпуска несколько. И не даром, ведь современные иномарки (даже начиная с 2002 года выпуска) являются буквально «нафаршированными» современными гаджетами и прочими типами оборудования. Поэтому защита всех приборов является приоритетной задачей для блока предохранителей. Элементы защиты омывателя, прикуривателя, ламп передних фар, лампочек задних огней, противотуманных фар или омывателя фар — все это нуждается в надежной защите. Поэтому инженерами компании было принято решение внедрить несколько БП в авто.
Автомобиль Мазда 6
Главный БП располагается в салоне автомобиля, в районе водительского сиденья. Чтобы добраться до него, необходимо открыть водительскую дверь. В районе ног вы сможете увидеть защитную пластиковую накладку, убрав которую вашему вниманию откроется салонный монтажный БП.
Второй БП, в котором также расположены реле, находится в подкапотном пространстве. Если открыть капот и стать к нему лицом, то вы увидите данный БП с правой стороны. В частности, он находится прямо перед водительским сиденьем. Здесь же располагается еще один блок с реле, предназначение которого будет описано далее.
Схема
Специально для пользователей нашего ресурса мы представляем схему и назначение компонентов каждого прибора Мазды 2006 и 2008 года выпуска.
Под капотом
Как выглядит прибор, установленный под капотом машины и за что отвечают звенья электрической цепи? Об этом ниже.
Устройство со звеньями цепи, которое находится под капотом машины
Также рассмотрим таблицу назначения деталей.
Таблица предназначения деталей прибора, находящегося под капотом авто
БП с реле под капотом
Что касается назначения звеньев:
Номер компонента | Назначение |
1 | Основной предохранитель блока. |
6 | Это реле предназначено для защиты цепи второго по счету электрического вентилятора охладительной системы. |
7 | Устройство защиты цепи сигнала рулевого колеса. |
8 | Этот компонент защищает цепь третьего по счету вентилятора охладительной системы. |
9 | Устройство, обеспечивающее защиту проводки стартера машины. |
10 | Четвертый по счету вентилятор охладительной системы. |
11 | Звено динамического прибора низких частот. |
12 | Обеспечивает работоспособность механизма, предназначенного для обогрева заднего стекла. |
13 | Устройство хранит от перенапряжения лампочки противотуманных фар. |
14 | Отвечает за функционирование климат системы, в частности — кондиционера. |
15 | Основной элемент этого БП. |
16 | Эта деталь обеспечивает защиту ламп передних фар. |
17 | Отвечает за работу габаритов машины. |
18 | Первый по счету вентилятор охладительной системы. |
19 | Устройство, охраняющее механизм омывателя передних фар. Следует отметить, что в автомобилях Мазда 2006 и 2008 года выпусков звено омывателя фар является слабым, поскольку часто выходит из строя. Для омывателя фар следует использовать предохранители оригинального производства, чтобы избежать частого выхода из строя. |
20 | Устройство цепи противотуманных фонарей. |
21 | Механизм, предназначенный для обеспечения работоспособности вентилятора отопительной системы. |
22 | Этот компонент является одним из самых основных . Он отвечает за работу бензинового насоса. В том случае, если он выходит из строя, запуск двигателя будет невозможным. Поэтому, если вы столкнулись с проблемой не работающего мотора, вам необходимо в первую очередь произвести проверку реле бензонасоса. |
Процедура демонтажа и замены
Смена компонентов БП не вызовет трудностей у владельцев Мазды. Но как же в случае необходимости осуществить процедуру замены именно БП своими руками? Об этом на примере салонного БП мы расскажем далее:
- Сначала выключите зажигание и отключите аккумулятор от питания.
- Найдите место расположения БП. Об этом сказано в начале статьи.
- Демонтируйте облицовочную защитную накладку БП.
- Отключите колодки со жгутами, подводящие к БП. при помощи отвертки выкрутите винт, который крепит его. Нажмите на защелку и демонтируйте устройство.
- Замените БП на новый, а его установку выполните в обратной последовательности.
Предохранители — Расшифровка! Мазда 6 GG — Mazda 6, л., года на DRIVE2
Автомобиль Мазда 6 Главный БП располагается в салоне автомобиля, в районе водительского сиденья.
Чтобы добраться мазда атенза предохранители него, необходимо открыть водительскую дверь. В районе ног вы сможете увидеть защитную пластиковую накладку, убрав которую вашему вниманию откроется салонный монтажный БП.
Второй БП, в котором также расположены реле, находится в подкапотном пространстве. Если открыть капот и стать к нему лицом, то вы увидите данный БП с правой стороны.
В частности, он находится прямо перед водительским сиденьем. Здесь же располагается еще один блок с реле, предназначение которого будет описано далее.
Схема Специально для пользователей нашего ресурса мы представляем схему и назначение компонентов каждого прибора Мазды и года выпуска. Водителю на заметку!!! Недопустимо устанавливать предохранители с большей или меньшей силой тока. мазда атенза предохранители
В обоих случаях это приведет к выходу из строя оборудования, которое закреплено за модулем. Если необходимо заменить монтажный блок в салоне целиком, то потребуется отвертка с крестообразным наконечником.
Самостоятельная замена предохранителей Мазда 6
Отвинчиваем два винта, отсоединяем контакты от платы, извлекаем ее со штатного места; Проводим профилактику, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности. Алгоритм замены реле — коммутаторов в моторном отсеке автомобиля Мазда 6 Открываем капот, останавливаем двигатель, снимаем силовые мазда атенза предохранители с аккумуляторной батареи; В правой части под капотом, ближе к жабо, расположен монтажный блок с силовыми реле; Извлекаем неисправный элемент, предварительно сверив расположение по схеме, обозначенной на тыльной стороне пластиковой крышки.
Устанавливаем мазда атенза предохранители модули, закрываем крышку, проверяем исправность работы агрегатов, запускаем мотор. Средний срок эксплуатации предохранителей 45 тыс.
Рекомендации по обслуживанию монтажного блока Периодически проверяйте состояние предохранителей, заменяйте новыми по мере необходимости; После длительных поездок по лужам, под дождем проверьте отсутствие влаги, конденсата в монтажном блоке. Просушите плату потоком сжатого воздуха; Если механизм внезапно перестал функционировать, не спешите его мазда атенза предохранители новым.
Проверьте состояние модуля, используйте мультиметр для диагностики. Несмотря на простоту конструкции монтажного блока, диагностические работы проводите в СТО.
