Блок под капотом
Вторая часть предохранителей расположена в передней части авто. В машине, выпущенной после 2013 года, предохранители расположены справа перед водителем около ребра. Закрыты они массивным кожухом, который закреплен на кронштейны и заглушки. На внутренней стороне крышки блока есть полезный список обозначений.
В Мазде постарше, а именно выпуска позднее 2009 года, найти предохранители под капотом можно почти там же. Кожух имеет меньшие размеры и не так выделен по сравнению с общей плоскостью расположения механизмов. Напротив водительского сиденья под капотом виден синий бак, буквально под ним и поместились все предохранители. Заглушка расположена сзади, что немного затрудняет доступ к кожуху. У первого поколения Мазды предохранители расположены в этой же зоне, но крышка блока еще более миниатюрная и плоская.
В целом процедура замены предохранителей будет абсолютно несложной даже для тех автовладельцев, которые не привыкли открывать капот вообще. Стандартные обозначения помогут понять, что именно нужно сменить.
Признаки и симптомы неисправности реле топливного насоса
Начнем с того, что управление бензонасосом через реле происходит по следующей общей схеме:
- водитель вставляет ключ в замок и включает зажигание;
- после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
- затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
- последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
- после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.
Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле. Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.
Необходимо дополнительно отметить, что на некоторых моделях ТС бензонасос включается не после поворота ключа в замке зажигания, а в момент открытия водительской двери. Такое решение позволяет быстро запустить мотор, так как обеспечивает создание необходимого рабочего давления в топливной системе заранее. Другими словами, насос нагнетает бензин до того момента, как водитель решит вставить ключ и завести двигатель.
Если возникают неисправности реле, тогда питание на бензонасос может не подаваться. Вторым вариантом является то, что насос жужжит или гудит постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали. В первом случае двигатель зачастую завести не удается, так как насос не качает и в топливной рампе нет бензина. Во втором случае происходит залипание реле бензонасоса (не срабатывает реле бензонасоса) и расходуется заряд АКБ на постоянное вращение моторчика топливного насоса. Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером.
1997 Mazda Demio (DW) 1,3 16 В (63 л.с.)
Какой тип кузова? Хэтчбек, 5 дверей, 5 мест
Как быстро автомобиль? 151 км / ч | 93,83 миль в час 0-100 км / ч: 14 с 0-60 миль в час: 13,3 с
Сколько энергии? 63 л.с., 103 Нм 75,97 фунтов-фут.
Какой объем двигателя? 1,3 л 1323 см 3 80,73 куб. в.
Сколько цилиндров? 4, Inline
Что такое трансмиссия? Передний привод ДВС приводит в движение передние колеса автомобиля
Как долго этот автомобиль? 3815 мм 150.2 дюйма.
Насколько широк автомобиль? 1670 мм 65,75 дюйма.
Сколько весит бордюр? 960 кг 2116,44 фунтов.
Что такое вес брутто? 1450 кг 3196,7 фунтов.
Сколько места в багажнике (загрузочном)? 330 — 1298 л 11,65 — 45,84 куб. футов
Сколько передач? 5
Предохранители и реле для Mazda Demio 1
Рассмотрены автомобили 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

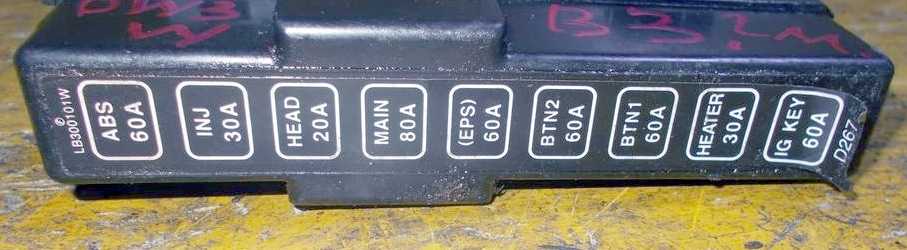

Расположение предохранителей и реле в моторном отсеке.
Расшифровка:
Предохранитель | Номинал, A | Цепь предохранителя | |
1 | HEAD | 20 | Фары |
2 | INJ | 30 | Система впрыска топлива |
3 | MAIN | 80 | Главный предохранитель |
4 | IG KEY | 60 | Предохранитель прикуривателя, двигатель, комбинация приборов, очиститель стекла задней двери, обогреватель стекла задней двери, стеклоочистители |
5 | BTN | 40 | Освещение салона, центральный замок, стоп-сигналы и габариты, предохранитель ILLUMI |
Расположение реле кондиционера и вентилятора отопителя.
13 — реле кондиционера и вентилятора / кондесатора
14 — реле вентилятора отопителя
Расположение монтажного блока предохранителей в салоне.
Расшифровка:
Предохранитель | Номинал, F | Цепь предохранителя | |
А | HEATER | 30 | Электродвигатель вентилятора отопителя |
В | — | — | • |
С | CIGAR | 15 | Розетки для подключения дополнительных устройств, часы, магнитола, управление зеркалами |
D | • | — | — |
Е | ILLUMI | 10 | Габариты, подсветка номера, стояночные огни, подсветка комбинации приборов |
F | ABS | 40 | Антиблокировочная система тормозов |
G | WIPER | 20 | Стеклоочистители и омыватели |
Н | DEFOG | 20 | Обогреватель стекла задней двери |
I | Sun ROOF | 15 | Люк |
J | P.WIND | 30 | Электропривод стекол передних дверей |
К | P.WIND | 30 | Электропривод стекол задних дверей |
L | R.WIP | 10 | Стеклоочиститель и омыватель стекла задней двери |
М | METER | 15 | Указатели, фонари заднего хода, указатели поворотов |
N | ENGINE | 15 | Система управления двигателем |
О | FAN | 30 | Электродвигатель вентилятора системы охлаждения |
Р | HAZARD | 15 | Аварийная сигнализация |
Q | A10 | 20 | Кондиционер |
R | — | — | — |
S | TAIL | Предохранитель ILLUMI | |
Т | D.LOCK | 20 | Центральный замок |
и | STOP | 10 | Подсветка багажного отделения, стоп- сигналы, звуковой сигнал |
V | ROOM | 10 | Освещение салона, динамики |
A: 1. Авто резиновая втулка: опора двигателя, амортизатор, центральный подшипник, дифференциал, втулка рычага управления, втулка стабилизатора, другая втулка подвески.
2. Детали подвески: амортизатор, рычаг управления, шаровой шарнир, рулевая тяга, рулевая рейка.
3.CV-совместное, приводной вал, Cv-совместная загрузка.
4. Детали тормоза: тормозные колодки, тормозной диск, главный тормозной цилиндр, колесный цилиндр.
5. топливный насос, водяной насос, радиатор, комплект прокладок, ремень двигателя.
A: АЗИЯ: Ирак, Ливан, ОАЭ, Турция, Таиланд, Малайзия, Индонезия, Вьетнам, Камбоджа,
Мьянма, Кыргызстан, Узбекистан, Грузия, Азербайджан, Армения, Иран, Кувейт, Бахрейн,
Иордания ЕВРОПА: Россия, Казахстан, Украина, Греция, Италия, Испания, Норвегия, Ирландия
ОКЕАНИЯ: Австралия, Фиджи, Кирибати, Новая Каледония, Новая Зеландия, Австралия
АМЕРИКИ: Канада, Ямайка, Куба, Бразилия, Перу, Чили, Суринам
АФРИКА: Нигерия, Ангола, Южная Африка, Гана, Кения, Танзания, Камерун, Мозамбик,
Замбия, Египет, Алжир, Ливия, Зимбабве, Маврикий.
A: 1. Авто резиновая втулка: опора двигателя, амортизатор, центральный подшипник, дифференциал, втулка рычага управления, втулка стабилизатора, другая втулка подвески.
2. Детали подвески: амортизатор, рычаг управления, шаровой шарнир, рулевая тяга, рулевая рейка.
3. Соединение CV, приводной вал, крышка багажника.
4. Детали тормоза: тормозные колодки, тормозной диск, главный тормозной цилиндр, колесный цилиндр.
5. топливный насос, водяной насос, радиатор, комплект прокладок, ремень двигателя.
A: АЗИЯ: Ирак, Ливан, ОАЭ, Турция, Таиланд, Малайзия, Индонезия, Вьетнам, Камбоджа,
Мьянма, Кыргызстан, Узбекистан, Грузия, Азербайджан, Армения, Иран, Кувейт, Бахрейн,
Иордания ЕВРОПА: Россия, Казахстан, Украина, Греция, Италия, Испания, Норвегия, Ирландия
ОКЕАНИЯ: Австралия, Фиджи, Кирибати, Новая Каледония, Новая Зеландия, Австралия
АМЕРИКИ: Канада, Ямайка, Куба, Бразилия, Перу, Чили, Суринам
АФРИКА: Нигерия, Ангола, Южная Африка, Гана, Кения, Танзания, Камерун, Мозамбик,
Замбия, Египет, Алжир, Ливия, Зимбабве, Маврикий.
Какой тип кузова? Хэтчбек, 5 дверей, 5 мест
Как быстро автомобиль? 151 км / ч | 93,83 миль в час 0-100 км / ч: 14 с 0-60 миль в час: 13,3 с
Сколько энергии? 63 л.с., 103 Нм 75,97 фунтов-фут.
Какой объем двигателя? 1,3 л 1323 см 3 80,73 куб. в.
Сколько цилиндров? 4, Inline
Что такое трансмиссия? Передний привод ДВС приводит в движение передние колеса автомобиля
Как долго этот автомобиль? 3815 мм 150.2 дюйма.
Насколько широк автомобиль? 1670 мм 65,75 дюйма.
Сколько весит бордюр? 960 кг 2116,44 фунтов.
Что такое вес брутто? 1450 кг 3196,7 фунтов.
Сколько места в багажнике (загрузочном)? 330 — 1298 л 11,65 — 45,84 куб. футов
Сколько передач? 5
Какой тип коробки передач? механическая коробка передач

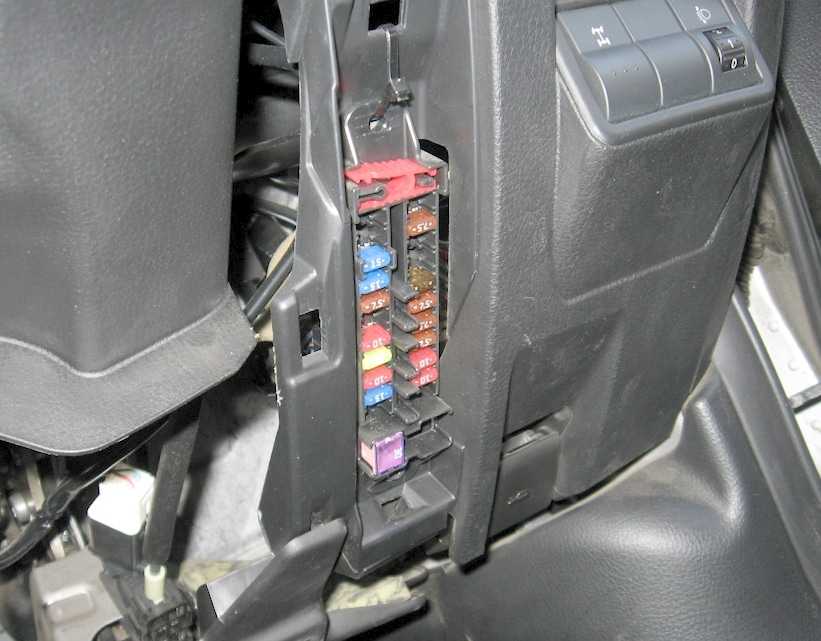

Блок предохранителей в салоне
Он находится в торце приборной панели за защитной крышкой.
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,0,0,0 —>
Схема
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,1,0,0,0 —>
Описание
p, blockquote 11,0,0,0,0 —>
1 | 10А TCM — Электронный блок управления КПП |
2 | 7,5А ILLUMI — Подсветка приборной панели |
3 | 15А CIGAR — Прикуриватель, Разъем для аксессуаров |
4 | 7,5А MIRROR — Электропривод зеркал |
5 | 7,5А M.DEF — Обогрев зеркал |
6 | S.WARM — Подогрев сидений |
7 | 7,5А A/C — Кондиционер |
8 | 20А F.WIP — Стеклоочиститель и омыватель переднего стекла |
9 | R.WIP — Стеклоочиститель и омыватель заднего стекла |
10 | STARTER — Стартер |
11 | METER 2 — Приборная панель |
12 | 10А ENG — Система управления двигателем |
13 | 10А METER — Приборный щиток |
14 | 10А SAS — Подушка безопасности, DSC |
15 | AUDIO 3 — Аудио |
16 | 30А P/W — Электрические стеклоподъемники |
Блоки в салоне
Блок предохранителей
Он расположен в нижней части панели приборов, не далеко от руля, за защитной крышкой.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,1,0,0 —>
p, blockquote 8,0,0,0,0 —>
Пример обозначений с крышки блока
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Схема
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,0,0,0,0 —>
Описание
p, blockquote 13,0,0,0,0 —>
1 | 15А ROOM — Освещение салона, подсветка багажного отделения, магнитола |
2 | 15А CIGAR — Прикуриватель |
2 | 15А AUX PWR — Розетка для подключения дополнительного оборудования (Mazda Verisa) |
3 | 7,5А MIRROR — Электропривод боковых зеркал заднего вида, магнитола |
4 | 10А METER — Комбинация приборов |
5 | 20А WIPER — Стеклоочистители и смыватели |
6 | 10А SAS — Система активной безопасности (подушки безопасности) |
7 | 15А ENGINE — Система управления двигателем |
8 | 15А АУТ — Блок управления АКПП (Mazda Demio) |
9 | 30А P.WIND — Электропривод стекло подъемников |
10 | 7,5А M.DEF — Боковые зеркала (Mazda Verisa, Mazda Demio с 2005 г.) |
11 | 15А S-WARM — Подогрев сидений |
12 | 7,5А ST.SIG — Зажигание, Стартер, Запуск |
13 | 7,5А TAIL — Габаритные огни, подсветка номерного знака |
14 | 7,5А — Освещение салона, подсветка комбинации приборов |
15 | 7,5А MAG.CLUCH — Электро магнитная муфта компрессора кондиционера |
16 | 7,5А А/С — Кондиционер |
17 | 10А R.WIP — Стеклоочиститель и омыватель стекла задней двери |
18 | 10А BACK — Фонарь заднего хода |
19 | 25А SUNROOF — Люк* (Mazda Demio) |
Некоторые реле установлены в салоне вне блока предохранителей.
p, blockquote 15,1,0,0,0 —>
Схема расположения
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Расшифровка
p, blockquote 18,0,0,0,0 —>
- 13 — монтажный блок под панелью приборов со стороны переднего пассажира (реле электродвигателя очистителя лобового стекла, реле режима работы очистителя лобового стекла на высокой скорости, реле электронасоса омывателя лобового стекла, реле электродвигателя очистителя заднего стекла, реле электронасоса омывателя заднего стекла, реле габаритов, реле звукового сигнала)
- 14 — прикуриватель
- 15 — датчик наличия ключа в замке зажигания
- 16 — замок зажигания.
Блок под капотом
Находится в левой части подкапотного пространства.
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
Фото — пример исполнения
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,1,0 —>
Схема с крышки блока
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,0,0 —>
Схема
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
Обозначение предохранителей
p, blockquote 27,0,0,0,0 —>
1 | 100А MAIN — Главный предохранитель |
2 | 30А FAN — Электродвигатель вентилятора конденсатора |
3 | 60А IG KEY1 — Предохранитель для различных цепей |
4 | 40А HEATER — Отопитель |
5 | 15А FUEL PUMP — Топливный насос |
6 | 30А DEFOG — Обогреватель стекла задней двери |
7 | 10А EGI COMP1 — Система управления двигателем |
8 | 15А STOP — Стоп-сигналы и звуковой сигнал |
9 | 15А HAZARD — Аварийная сигнализация |
10 | 30А IG KEY2 — Предохранитель для различных цепей |
11 | 15А ETV — Электрический привод дроссельной заслонки (Mazda Verisa, Mazda Demio с 2005 г.) |
12 | 25А BTN — Предохранитель для различных цепей |
13 | 30А ABS-P — Анти блокировочная система тормозов (АБС) |
14 | 20А ABS-V — Анти блокировочная система тормозов (АБС) |
15 | 15А FOG — Противотуманные фары |
16 | 20А P.WIND — Электропривод стело подъемника |
17 | 30А DOOR LOCK — Центральный замок |
18 | 15А EGI INJ — Система управления двигателем |
19 | 15А EGI COMP2 — Система управления двигателем |
20 | 10А HEAD L HI — Дальний свет (левая фара) |
21 | 10А HEAD R HI — Дальний свет (правая фара) |
22 | 10А HEAD LLO HLGN — Ближний свет (левая фара) |
22 | 20А HEAD LLO HID — Ближний свет (левая фара) |
23 | 10А HEAD RLO HLGN — Ближний свет (правая фара) |
23 | 20А HEAD RLO HID — Ближний свет (правая фара) |
Назначение реле
p, blockquote 28,0,0,0,0 —>
- R1 Реле №1 вентилятора системы охлаждения
- R2 Реле кондиционера
- R3 Реле электродвигателя вентилятора отопителя
- R4 Реле обогревателя заднего стекла
- R5 Реле стартера
- R6 Реле топливного насоса
- R7 Реле ближнего света фар
- R8 Реле дальнего света фар
- R9 Главное реле
- R10 Реле №2 вентилятора системы охлаждения
p, blockquote 29,0,0,0,0 —> p, blockquote 30,0,0,0,1 —>
На этом мы закачиваем данный материал. Помог ли он вам? Если остались вопросы — задавайте их в комментарии.
Источник статьи: http://vsepredohraniteli.ru/mazda/demio-dy.html
Блоки под капотом
Основной блок
Расположен с левой стороны моторного отсека, рядом с аккумулятором.
Вариант 1
Фото пример
Схема с обозначением
Назначение
ВАТТ 2 | 50А Распределительная коробка l/P (реле — задние габаритные огни, предохранители -TAIL LH 10A.TAIL RH 10А, S/ROOF 20А, AMP 25А, DR LOCK 20A, STOP 15A, T/GATE 15A, F/FOG 15A, R/FOG 10A, соединители питания — ROOM 10A, AUDIO 15A) |
ВАТТ 1 | 50А Распределительная коробка l/P (реле — сервопривод стекол, предохранители — P/WDW LH 25А, P/WDW RH 25А, FOLD’G 10А, HAZARD 15А) |
C/FAN | 30А Реле вентилятора компрессора (верх.), реле вентилятора компрессора (нижн.) |
MAIN | 150А Генератор, предохранители (ABS 2 40А, ABS 1 40А, RR НТО 40А, BLW 40А, MDPS 80А, A/CON 10А, DSL 150А) |
ABS 2 | 40А Модуль управления АБС, модуль управления ESP |
ABS 1 | 40А Модуль управления АБС, модуль управления ESP |
RRHTD | 40А Распределительная коробка I/Р (реле обогревателя заднего стекла) |
BLW | 40А Реле вентилятора |
MDPS | 80А Модуль управления EPS |
DSL | 150А Блок реле и плавких предохранителей DSL (GLOW 80А, РТС 1 50А, РТС 2 50А, РТС 3 50А) |
IGN 2 | 40А Выключатель зажигания, пусковое реле |
ECU А | 30А Главное реле, ECU В10А |
F/PUMP | 20А G4FC: Реле топливного насоса |
F/FILTER HTR | 30А D4FB: Реле нагревателя топливного фильтра |
IGN 1 | 40А Выключатель зажигания |
H/LPHI | 20А Реле передних фар (дальнего света) |
H/LPLO | 20А Реле передних фар (ближнего света) |
HORN | 10А Реле звукового сигнала |
HORN | 10А Реле звукового сигнала |
H/LP LO RH | 10А Правая передняя фара |
H/LP LO LH | 10А Левая передняя фара, приборная панель (инд. ближнего света) |
ECU В | 10А D4FB: TCM G4FC: ECM, PCM |
ECU 3 | 10А D4FB:Регулирующий клапан давления топлива |
ECU 2 | 10А D4FB: Выключатель стоп-сигнала |
ECU 1 | 20А D4FB: ЕСМ G4FC: ECM, PCM |
INJECTOR | 15А D4FB:Блок реле и плавких предохранителей DSL (Glow Relay, PTC 1 Relay, PTC 2 Relay, PTC 3 Relay), датчик положения распределительного вала, электропривод рециркуляции отработавших газов (EGR), привод турбо нагнетателя с изменяемой геометрией (VGT), модуль иммобилайзера G4FC: Форсунки № 1~4, привод управления холостым ходом, модуль иммобилайзера, реле топливного насоса |
SENSOR | 10А D4FB: Реле кондиционера, реле вентилятора компрессора (верх./ нижн.), кислородный датчик, реле нагревателя воздуха G4FC ECM |
A/CON | 10А Реле кондиционера |
DRL OFF | 10А ВСМ |
Вариант 2
Схема
Расшифровка
B+ 1 | 50А Распределительная коробка I / P (реле стекло подъёмника, предохранители — P / WDW LH 25A, P / WDW RH 25A, PDM 2 10A, ОПАСНОСТЬ 15A) |
INVERTER | 50А Инвертор масляного насоса |
ALT | 125А Генератор, предохранитель (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A / CON 10A) |
ABS 1 | 40А Модуль ESC |
ABS 2 | 40А Модуль ESC |
RR HTD | 40А Распределительная коробка I / P (реле заднего обогрева) |
BLOWER 1 | 40А Реле вентилятора |
MDPS 1 | 80А Модуль управления EPS |
IG 2 | 40А Замок зажигания, блок реле PDM (IG 1 Realy), реле запуска |
IG 1 | 40А Замок зажигания, релейная коробка PDM (IG 2 Realy) |
ECU 1 | 30А Реле управления двигателем |
H/LP | 20А Реле фар |
C/FAN | 30А Реле вентилятора кондиционера |
B+2 | 50А Распределительная коробка I / P (реле задних фонарей, предохранитель — TAIL LP LH 10A, TAIL LP RH 10A, SUNROOF 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T / GATE OPEN 15A, (FOG LP FRT) 15A, питание Разъем — ROOM LP 10A, МОДУЛЬ 15A) |
F/PUMP | 15А Реле топливного насоса |
PDM | 25А PDM, модуль управления Smart Key |
SEAT HEATER | 20А Обогрев сидений водителя, Обогрев сидений пассажиров |
ECU 2 | 15А PCM / ECM |
TCU | 20А PCM |
H/LP HI | 20А Реле фар |
HORN | 10А Реле сигнала |
DEDICATE DRL | 10А BCM |
BLOWER 2 | 10А Модуль управления кондиционером (Авто) |
SENSOR 1 | 10А Датчик положения распределительного вала № 1 / № 2, масляный регулирующий клапан № 1 / № 2, клапан управления канистрой, реле кондиционера, модуль иммобилайзера |
SENSOR 2 | 10А C / Fan Hl / Low Relay, Инжектор № 1 — № 4 |
IGN COIL | 15А Катушка зажигания № 1 ~ № 4, конденсатор |
ECU 3 | 20А PCM / ECM |
SENSOR 3 | 15А Датчик кислорода (вверх / вниз), реле топливного насоса, электромагнитный клапан управления продувкой, электромагнитный клапан с переменным расходом воздуха |
H/LP LH | 10А Левая передняя фара |
H/LP RH | 10А Правая передняя фара |
HTD STRG | 15А Обогрев руля |
WIPER | 10А PCM |
B/UP LP (AP) | 10А Электро хромное зеркало, задний комбинированный фонарь левой / правой стороны, комбинация приборов, A / V и навигационное головное устройство, аудио |
MDPS2 | 10А Модуль управления EPS |
A/CON | 10А Реле компрессора кондиционера |
Дополнительный блок
Устанавливается на модели Киа Соул с дизельным двигателем.
Тут находятся элементы отвечающие за работу дополнительного подогрева и свечей накала.
На этом всё. А если Вам есть чем дополнить материал, пишите в комментарии.
Блок предохранителей под капотом
Установлен в левой части моторного отсека, рядом с аккумулятором.
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Вариант 2
p, blockquote 16,0,0,0,0 —>
Обозначение
p, blockquote 17,0,0,0,0 —>
- ABS — АБС
- HEAD — Фары
- INJ — Система впрыска топлива
- MAIN — Главный предохранитель
- IG KEY — Прикуриватель, двигатель, комбинация приборов, задний стеклоочиститель, обогрев заднего стекла, передний стеклоочиститель, люк, электро стеклоподъемники, кондиционер
- BTN — Освещение салона, центральный замок, стоп-сигналы, габаритные огни
- HEATER — Обогреватель
Отельные реле устанавливаются вне выше представленных блоков, например:
p, blockquote 18,0,0,1,0 —>
- 13 — реле кондиционера и вентилятора конденсатора кондиционера
- 14 — реле вентилятора отопителя.
p, blockquote 19,0,0,0,0 —>
Реле стеклоочистителя в самой ручке. Остальные в салоне под панелью.
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
Боле подробно про расположение реле смотрите в данном видео.
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>
На этом всё. Есть чем дополнить материал? Мы будем рады Ваши комментариям.
Источник статьи: http://vsepredohraniteli.ru/mazda/demio-dw.html
Электросхема Мазда Демио
Схема (Мазда Демио электрическая) достаточно сложная. Работает под напряжением 12 Вольт с отрицательной «землей»
Параллельно необходимо обращать внимание на указанные ключевые обозначения
- Цвет провода.
- Текст (скобки).
- Точки заземления проводов, ламп.
- Разъемы.
- Открытые реле.
При регламентных работах автоэлектрики в салоне, иногда неисправен блок illumi (электрические цепи Мазда Демио горит).
Электрическая (Мазда Демио схема) предусматривает наличие проводов разного цвета:
На страницах технической документации они обозначены заглавными латинскими буквами, где первая литера – основной колер провода. Вторая – указывает цвет полосы. Количество цепей (электрические Мазда Мемио, горит, illum) бывает неодинаковым.
Электросхема Мазда Демио
Схема (Мазда Демио электрическая) достаточно сложная. Работает под напряжением 12 Вольт с отрицательной «землей»
Параллельно необходимо обращать внимание на указанные ключевые обозначения
- Цвет провода.
- Текст (скобки).
- Точки заземления проводов, ламп.
- Разъемы.
- Открытые реле.
При регламентных работах автоэлектрики в салоне, иногда неисправен блок illumi (электрические цепи Мазда Демио горит).
Электрическая (Мазда Демио схема) предусматривает наличие проводов разного цвета:
На страницах технической документации они обозначены заглавными латинскими буквами, где первая литера – основной колер провода. Вторая – указывает цвет полосы. Количество цепей (электрические Мазда Мемио, горит, illum) бывает неодинаковым.
Блок предохранителей Mazda Demio 2
Рассмотрены автомобили Mazda 2, Mazda Demio, Mazda Verisa 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.
Расположение блока предохранителей Mazda Demio, Mazda Verisa под капотом.
где находится блок предохранителей в моторном отсеке видео.
схема расположения предохранителей в блоке Mazda Demio.
на внутренней стороне нанесена схема расположения предохранителей и реле, а также их номинал и обозначение.
Электродвигатель вентилятора конденсатора
Предохранитель для различных цепей
Обогреватель стекла задней двери
Система управления двигателем
Стоп-сигналы и звуковой сигнал
Предохранитель для различных цепей
Электрический привод дроссельной заслонки
Предохранитель для различных цепей
Антиблокировочная система тормозов (ABS)*
Антиблокировочная система тормозов (ABS)*
Система управления двигателем
Система управления двигателем
Дальний свет (левая фара)
Дальний свет (правая фара)
Ближний свет (левая фара)
Ближний свет (правая фара)
Реле:
R2 — реле №1 вентилятора системы охлаждения,
R3 — реле кондиционера,
R4 — реле электродвигателя вентилятора отопителя,
R5 — реле обогревателя заднего стекла,
R6 — реле стартера,
R7 — реле топливного насоса,
R8 — реле ближнего света фар,
R9 — реле дальнего света фар,
R10 — главное реле,
R11 — реле №2 вентилятора системы охлаждения,
R12 — реле противотуманных фар
Расположение монтажного блока предохранителей и реле в моторном отсеке Mazda 2.
Дополнительная система отопления
Электродвигатель вентилятора отопителя
Электронный блок управления КПП
Система управления двигателем
Обогреватель стекла задней двери
Антиблокировочная система тормозов
Монтажный блок предохранителей в салоне Mazda Demio, Mazda Verasa.
Расположение блока Verasa.
Расположение блока Demio.
где находится блок предохранителей Mazda Demio видео.
схема расположения предохранителей в блоке.
схема предохранителей на крышке блока.
Освещение салона, подсветка багажного отделения, магнитола*
Розетка для подключения дополнительного оборудования (Mazda Verisa)
Электропривод боковых зеркал заднего вида*, магнитола*
Стеклоочистители и омыватели
Система активной безопасности (подушки безопасности)
Система управления двигателем
Блок управления АКПП* (Mazda Demio)
Габаритные огни, подсветка номерного знака
Освещение салона, подсветка комбинации приборов
Электромагнитная муфта компрессора кондиционера
Стеклоочиститель и омыватель стекла задней двери*
Фонарь заднего хода
Люк* (Mazda Demio)
Расположение блока предохранителей в салоне Mazda 2.
Электропривод боковых зеркал заднего вида
Стеклоочистители и омыватели
Система активной безопасности
Система управления двигателем
Блок управления КПП
Фонари заднего хода
Подсветка комбинации приборов
Электромагнитная муфта компрессора кондиционера
Стеклочиститель и омыватель стекла задней двери
Обогреватель стекла задней двери
Расположение дополнительного блока в салоне Mazda 2.
Электронный блок управления двигателем и КПП
Датчик расхода воздуха, система управления двигателем
Датчик расхода воздуха, система управления двигателем
Обогреватель боковых зеркал заднего вида
Дальний свет (правая фара)
Дальний свет(левая фара)
Ближний свет (правая фара)
Ближний свет (левая фара)
Расположение реле.
1 — монтажный блок в подкапотном пространстве, 2 — реле №1 вентилятора системы охлаждения, 3 — реле кондиционера, 4 — реле электродвигателя вентилятора отопителя, 5 — реле обогревателя заднего стекла, 6 — реле стартера, 7 — реле топливного насоса, 8 — реле ближнего света фар, 9 — реле дальнего света фар, 10 — главное реле, 11 — реле №2 вентилятора системы охлаждения, 12 — реле противотуманных фар, 13 — монтажный блок под панелью приборов со стороны переднего пассажира (реле электродвигателя очистителя лобового стекла, реле режима работы очистителя лобового стекла на высокой скорости, реле электронасоса омывателя лобового стекла, реле электродвигателя очистителя заднего стекла, реле электронасоса омывателя заднего стекла, реле габаритов, реле звукового сигнала), 14 — прикуриватель, 15 — датчик наличия ключа в замке зажигания, 16 — замок зажигания.
Источник статьи: http://avtoblokrele.ru/mazda/blok-predohranitelej-mazda-demio-2.html
