Полная расшифровка реле и предохранителей
| Назначение | Предохранитель | Номинал, А |
| Правая фара дальнего света | F14 | 10 |
| Левая фара дальнего света | F15 | 10 |
| Правая фара ближнего света | F14 | 15 |
| Левая фара ближнего света | F12 | 15 |
| Противотуманные фары | F13 | 15 |
| Фары заднего хода | F30 | 7,5 |
| Третий стоп-сигнал | F35 | 10 |
| Плафон освещения салона передний/задний | F37 | 10 |
| Передний плафон освещения салона | F39 | 7,5 |
| Указатели поворотов | F49 | 10 |
| Фонари аварийной сигнализации | F53 | 10 |
| Электронный блок управления в моторном отсеке | F70 (MEGAFUSE) | 150 |
| Электронный блок управления передней панели | F71 | 70 |
| Электронный блок управления свечей предпускового накаливания | F73 | 60 |
| Электронный блок управления багажника | F01 (MEGAFUSE) | 70 |
| Электронный блок управления передней панели | F01 (MEGAFUSE) | 70 |
| Электровентилятор кондиционера | F02 (MAXIFUSE) | 40 |
| Блокировка электроусилителя руля | F03 (MAXIFUSE) | 20 |
| Блок системы торможения (насос) | F04 (MAXIFUSE) | 40 |
| Блок системы торможения (электроклапан) | F05 (MAXIFUSE) | 40 |
| Электровентилятор радиатора (малая скорость) | F06 (MAXIFUSE) | 40 |
| Электровентилятор радиатора (большая скорость) | F07 (MAXIFUSE) | 50 |
| Омыватели фар | F09 | 20 |
| Звуковой сигнал | F10 | 15 |
| Вторичные цепи электронной системы впрыска | F11 | 15 |
| Выключатель всех приборов электронной системы впрыска | F16 | 7,5 |
| Первичные цепи электронной системы впрыска | F17 | 10 |
| Электронный блок контроля двигателя | F18 | 15 |
| Компрессор кондиционера | F19 | 7,5 |
| Обогрев ветрового стекла | F20 | 20 |
| Питание топливного насоса | F21 | 20 |
| Катушка зажигания/ инжекторы (бензиновые версии) | F22 | 15 |
| Первичные цепи электронной системы впрыска (дизельные версии) | F22 | 20 |
| Питание магнитолы/системы радионавигации | F23 | 15 |
| Блок Bady Computer/ Катушка реле омывателя фар | F31 | 7,5 |
| Блок двери водителя/блок двери пассажира/замок зажигания | F32 | 15 |
| Левый задний стеклоподъемник | F33 | 20 |
| Правый задний стеклоподъемник | F34 | 20 |
| Датчик наличия воды в дизельном фильтре | F35 | 7,5 |
| Выключатель фар стоп- сигнала/панель приборов на центральной консоли | F35 | 7,5 |
| Круиз-контроль | F35 | 7,5 |
| Датчик ABS | 7,5 | |
| Питание электронного блока багажника/ электронного блока передней двери | F36 | 20 |
| Блок управления щитка приборов | F37 | 10 |
| Электронный блок передних фонарей/ питание электронного блока газоразрядных ламп (биксенон) (если предусмотрено) | F37 | 10 |
| Блокировка моторедуктора, двигателя/разблокировка, багажника | F38 | 15 |
| Диагностический разъем системы EOBD | F39 | 10 |
| Электронный блок контроля давления в шинах | F39 | 10 |
| Разводка для мобильного телефона | F39 | 10 |
| Электронный блок звукового сигнала (если предусмотрено) | F39 | 10 |
| Кондиционер | F39 | 10 |
| Заднее стекло с обогревом | F40 | 30 |
| Обогреватель жиклеров стеколоомывателей заднего стекла | F41 | 7,5 |
| Оттаивание зеркал с обогревом | F41 | 7,5 |
| Питание электронного блока тормозов (ABS/VDC)/электронного блока угла поворота рулевого колеса/ датчик отклонения от курса | F42 | 7,5 |
| Очиститель/ омыватель стекол | F43 | 30 |
| Передний прикуриватель на центральной панели | F44 | 10 |
| Электронный блок открывающегося люка (шторки) | F45 | 20 |
| Открывающийся люк | F46 | 20 |
| Левый передний стеклоподъемник | F47 | 20 |
| Правый передний стеклоподъемник/электронный блок управления двери со стороны пассажира | F48 | 30 |
| Система навигации | F49 | 7,5 |
| Электронный блок датчика дождя | F49 | 7,5 |
| Электронный блок руля | F49 | 7,5 |
| Открывающийся люк | F49 | 7,5 |
| Панель органов управления | F49 | 7,5 |
| Электронный блок волюметрической сигнализации | F49 | 7,5 |
| Электронный блок датчиков парковки | F49 | 7,5 |
| Щиток органов управления на центральном туннеле | F49 | 7,5 |
| Подсветка органов управления передних сидений | F49 | 7,5 |
| Цепи на лобовом стекле | F49 | 7,5 |
| Разводка для мобильного телефона | F49 | 7,5 |
| Кнопка START/STOP | F49 | 7,5 |
| Подушки безопасности | F50 | 7,5 |
| Электронный блок контроля давления в шинах | F51 | 7,5 |
| Разводка для магнитолы | F51 | 7,5 |
| Очиститель/омыватель заднего стекла | F52 | 15 |
| Задний прикуриватель | F52 | 15 |
| Электронный блок щитка приборов | F53 | 10 |
| Усилитель магнитолы с DSP | F54 | 30 |
| Привод регулировки переднего левого сиденья | F56 | 25 |
| Обогреватель переднего левого сиденья | F57 | 7,5 |
| Привод регулировки переднего правого сиденья | F60 | 25 |
| Усилитель на задней полке багажника | F61 | 15 |
| Обогреватель переднего правого сиденья | F67 | 7,5 |
| Резервный предохранитель | F58 | — |
| Резервный предохранитель | F59 | — |
| Резервный предохранитель | F62 | — |
| Резервный предохранитель | F63 | — |
| Резервный предохранитель | F64 | — |
| Резервный предохранитель | F66 | — |
| Резервный предохранитель | F68 | — |
| Резервный предохранитель | F69 | — |
| Резервный предохранитель | F77 | — |
| Резервный предохранитель | F78 | — |
| Резервный предохранитель | F79 | — |
| Резервный предохранитель | F80 | — |
Для автомобилей выпущенных с 2013 года
Предохранители в салоне автомобиля располагаются там же описано выше, только возможно изменения в схеме:
| Правая передняя фара дальнего света | F91 | 7,5 |
| Левая передняя фара дальнего света | F90 | 7,5 |
| Правый ближний свет фар (версии с галогенными фарами) | F12 | 7,5 |
| Левая ближнего света фар (версии с галогенными фарами) | F13 | 7,5 |
| Правый ближний свет фар (версии с биксеноновой фарой) | F12 | 15 |
| Левая ближнего света фар (версии с Bi-Xenon фары) | F13 | 15 |
| Правый противотуманный фонарь | F93 | 7,5 |
| Левый противотуманный фонарь | F92 | 7,5 |
| Свет любезности багажного отделения / Солнцезащитный козырек любезности / Лампа освещения вещевого ящика / Передние и задние фонари крыши | F32 | 10 |
| Различные устройства | F31 | 5 |
| Заднее электрическое окно (левая сторона) | F33 | 20 |
| Заднее электрическое окно (правая сторона) | F34 | 20 |
| +30 | F36 | 10 |
| Различные устройства | F37 | 7,5 |
| Центральный замок | F38 | 20 |
| Электропитание для компьютера | F42 | 5 |
| Двухсторонний насос омывателя ветрового стекла | F43 | 20 |
| Переднее электрическое стекло (со стороны водителя) | F47 | 20 |
| Переднее электрическое стекло (со стороны пассажира) | F48 | 20 |
| Различные устройства | F49 | 5 |
| Различные устройства | F50 | 7,5 |
| Различные устройства | F51 | 5 |
| +30 | F53 | 7,5 |
Блок предохранителей в моторном отсеке
| Электропитание насоса омывателя фар | F09 | 30 |
| Сигнал | F10 | 15 |
| Компрессор переменного тока | F19 | 7,5 |
| Обогрев заднего стекла | F20 | 30 |
| Топливный насос | F21 | 15 |
| Прикуриватель / гнездо питания | F85 | 15 |
| Гнездо питания 12 В | F86 | 15 |
| Датчик состояния заряда аккумулятора IBS для системы Start & Stop | F87 | 5 |
| Внешнее зеркало заднего вида | F88 | 7,5 |
Предохранители в багажнике
| Движение левого переднего сиденья | F1 | 15 |
| Движение правого переднего сиденья | F2 | 15 |
| Электрическая солнечная крыша | F3 | 15 |
| Устройства для регулировки поясницы | F4 | 15 |
| Обогрев передних сидений | F5 | 15 |
| BOSE усилитель + сабвуфер | F6 | 20 |
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

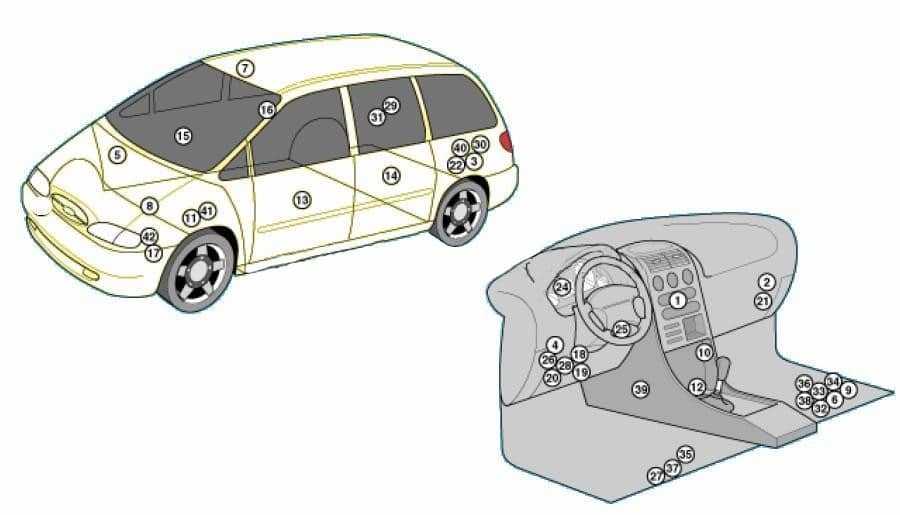

Расположение блоков
Общее расположение блоков представлено на данной схеме.
Описание
| 1 | Блок управления кондиционером (автоматическое управление температурой) – за приборной панелью |
| 2 | Блок управления электродвигателем вентилятора кондиционера, перед. (с автоматическим управлением температурой) |
| 3 | Блок управления электродвигателем вентилятора кондиционера, зад. (с автоматическим управлением температурой) |
| 4 | Блок управления противоугонной системой — в многофункциональном блоке управления |
| 5 | Звуковой сигнал противоугонной системы — резонатор системы впуска |
| 6 | Реле дополнительной аккумуляторной батареи — под передним правым сиденьем |
| 7 | Блок управления дополнительным отопителем — потолочная панель |
| 8 | Аккумуляторная батарея 1 |
| 9 | Аккумуляторная батарея 2 — под передним правым сиденьем (если есть) |
| 10 | Блок управления системой поддержания скорости (круиз — контроль) |
| 11 | Электродвигатель (привод) системы поддержания скорости (круиз — контроль) |
| 12 | Диагностический разъем (DLC) |
| 13 | Блок управления левым передним стеклоподъемником — дверь |
| 14 | Блок управления левым задним стеклоподъемником — дверь |
| 15 | Блок управления правым передним стеклоподъемником — дверь |
| 16 | Блок управления правым задним стеклоподъемником — дверь |
| 17 | Блок управления электродвигателем вентилятора системы охлаждения |
| 18 | Блок предохранителей /реле, приборная панель 1 — в многофункциональном блоке управления |
| 19 | Блок предохранителей/ реле приборная панель 2 |
| 20 | Блок предохранителей /реле приборная панель 3 |
| 21 | Резистор электродвигателя вентилятора отопителя, перед. (ручное управление температурой) |
| 22 | Резистор электродвигателя вентилятора отопителя, зад. (ручное управление температурой) |
| 23 | Звуковые сигналы — за бампером |
| 24 | Блок управления иммобилайзером — за комбинацией приборов |
| 25 | Кольцевая антенна иммобилайзера — возле замка зажигания |
| 26 | Реле указателей поворота — в многофункциональном блоке управления |
| 27 | Инерционный выключатель отсечки подачи топлива — под левым передним сиденьем |
| 28 | Много функционалыный блок управления — в блоке предохранителей реле приборной панели 1 — функции: Очиститель заднего стекла, очистители лобового стекла, указатели поворота, аварийная сигнализация, электропривод стеклоподъемников, функция задержки выключения освещения салона, обогреватель лобового стекла, обогреватель заднего стекла, централыный замок /дистанционное управление центральным замком, противоугонная система, система контроля исправности ламп, ближний/ далыний свет фар |
| 29 | Блок управления системы парковки — правая часть багажного отделения |
| 30 | Реле противотуманного фонаря (позиция 1) — левая часть багажного отделения |
| 31 | Реле противотуманного фонаря (позиция 2) — правая часть багажного отделения |
| 32 | Дополнительный предохранитель 76 (15А), разъем электрооборудования прицепа — под передним правым сиденьем |
| 33 | Дополнительный предохранитель 77 (25А/30А), система зарядки, разъем электрооборудования прицепа дополнительный обогреватель — под передним правым сиденьем |
| 34 | Дополнительный предохранитель 78 (15А), запасной — под передним правым сиденьем |
| 35 | Блок управления подогревателем сиденья водителя — под передним левым сиденьем |
| 36 | Блок управления подогревателем сиденья пассажира — под передним правым сиденьем |
| 37 | Боковой датчик удара, со стороны водителя — под передним левым сиденьем |
| 38 | Боковой датчик удара со стороны пассажира — под передним правым сиденьем |
| 39 | Электронный блок управления SRS |
| 40 | Блок управления электро оборудованием прицепа — левая часть багажного отделения |
| 41 | Электронный блок управления КПП |
| 42 | Датчик скорости автомобиля — КПП |
Блок предохранителей в салоне Alfa Romeo
Расположен под панелью приборов слева от руля за пластиковой крышкой.
Схема
Расшифровка
| A | Реле фонарей заднего хода, электропривод зеркал и обогреватели стекол, реле электропривода стеклоподъёмников |
| B | Реле указателей/ реле аварийной сигнализации |
| C | Реле задержки омывателя фар |
| 1 | (15A) Стоп-сигналы, индикаторы, комбинация приборов |
| 2 | (10A) Электронный блок управления SRS |
| 3 | (15A) Топливный насос |
| 4 | (15A) Аудиосистема |
| 5 | (10A) Лампа подсветки вещевого ящика, блок управления складыванием зеркал, блок управления системой поддержания скорости, блок управления противоугонной системой, многофункциональный переключатель-центральная консоль (кроме моделей с АКПП), датчик включенной передачи, реле электромагнитной муфты компрессора кондиционера, подсветка переключателей, блок управления центральным замком, панель управления кондиционером/ отопителем |
| 6 | (5A) Реле электродвигателя вентилятора конденсатора кондиционера |
| 7 | (10A) Аудиосистема/ навигационная система, блок управления кондиционером/ отопителем, прикуриватель(передний) |
| 8 | (10A) Указатели/ аварийная сигнализация, многофункциональный блок управления |
| 9 | (5A) Внутреннее зеркало заднего вида с автозатемнением, датчик дождя, считыватель дорожной карты, блок управления подогревом передних сидений, блок управления электроприводом стеклоподъёмников, блок управления кондиционером, лампа подсветки косметического зеркальца |
| 10 | (5A) Электронный блок управления КПП |
| 11 | (20A) Многофункциональный блок управления |
| 12 | (20A) Омыватель фар |
| 13 | (15) Лампы наружного освещения, выключатель фонарей заднего хода, блок правления электроприводом люка |
| 14 | (25A) Очиститель/омыватель лобового стекла |
| 15 | (25A) Контроллер электропривода стеклоподъёмника (передний) |
| 16 | (5A) Электронный блок управления двигателем, блок управления иммобилайзером |
| 17 | (10A) Лампы освещения салона/функция задержки выключения освещения, блок управления противоугонной системы, блок управления сигналом противоугонной системы, диагностический разъем, подсветка переключателя режима работы КПП |
| 18 | (5A) Телефон, комбинация приборов, аудиосистема/навигационная система панель управления кондиционером/ отопителем |
| 19 | (25A) Разъем питания дополнительного оборудования, блок управления центральным замком |
| 20 | (5A) Блок управления иммобилайзером, электронный блок управления двигателем -модели с бензиновым двигателем |
Блок в салоне
Вариант 1
Данная схема подойдёт для моделей в 90, 91 — 95 кузове. Блок расположен под панелью на стойке за защитной крышкой.
Схема с крышки блока. Вариант 1.
Схема с крышки блока. Вариант 2.
Общее описание
- ECU-IG — электронная система впрыска топлива, система охлаждения воздуха в салоне
- STOP — световой стоп сигнал
- RADIO — радиоприемник,электрическое зеркало заднего вида
- ECU-B — задняя противотуманная фара
- ENGINE — система зарядки аккумулятора,система разогрева двигателя
- WIPER — очистители и омыватели стекол и фар
- CIG — прикуриватель, индикаторное табло цифровых часов
- IGN — система зарядки аккумулятора, контрольная лампочка зарядки, устройство рециркуляции отработанных газов, электро вентилятор в отсеке двигателя, предпусковой разогрев двигателя
- TAIL — габариты, лампочка освещения номерного знака, освещение щитка с приборами
- GAUGE — индикаторные приборы, контрольные ,сигнальные лампочки, прибор контроля экономичности движения, фара заднего хода, система регулировки кондиционирования воздуха, обогрев заднего стекла, электро стеклоподъемник, центральный замок
- TURN — мигающие световые указатели поворотов, аварийная сигнализиция
- SUNROOF — сдвигающаяся крыша с электроприводом.
Вариант 2
Данная схема подойдёт для моделей в 100, 101 кузове. Как и в предыдущем вариант, блок установлен под панелью на стойке, около ноги водителя.
Пример блока
Схема
Назначение предохранителей
Правый руль
| 1 | 15А FOG — противотуманные фары |
| 2 | 10А IGN — зажигание |
| 3 | 15А STOP — стоп-сигналы |
| 4 | 30А DEFOG — обогреватель стекла |
| 5 | 20А CIG & RADIO — прикуриватель, магнитола, зеркала |
| 6 | 10А ECU-В — АБС, электро питание центрального замка |
| 7 | 10А TURN — указатели поворота |
| 8 | 10А GAUGE — приборы |
| 9 | 15А TAIL — габариты |
| 10 | 7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обогревателя стекла |
| 11 | 15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП) |
| 12 | 20А WIPER — стеклоочистители |
Левый руль
| 1 | 15А FOG — противотуманные фары |
| 2 | 10А IGN — зажигание |
| 3 | 15А STOP — стоп-сигналы |
| 4 | 20А SEAT HTR — обогреватель сидений |
| 5 | 20А CIG & RADIO — прикуриватель, магнитола, зеркала |
| 6 | 10А ECU-В — АБС, электро питание центрального замка |
| 7 | 10А TURN — указатели поворота |
| 8 | 10А GAUGE — приборы |
| 9 | 10/15А TAIL — габариты |
| 10 | 7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обогревателя стекла |
| 11 | 15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП) |
| 12 | 20А WIPER — стеклоочистители |
Обозначение реле
- a — POWER — стекло подъемники, люк и центральный замок
- b — FOG — противотуманные фары
- с — FLASHER — реле — прерыватель
- A — DEFOG — обогреватель стекла
- B — TAIL — габариты
Вариант 3
Данная схема подойдёт для моделей в 110, 111 кузове. В этом исполнении блок предохранителе находится в нижней части панели приборов.
Фото — пример
Схема
Описание
| 1 | 15А FOG — Противотуманные фары |
| 2 | 15А STOP — Стоп-сигналы, система впрыска топлива, анти- блокировочная система тормозов, система блокировки переключения |
| 3 | 10А ECU -IG — Антиблокировочная система тормозов |
| 4 | 5А STARTER — Стартер |
| 5 | 15А LIGHTER — Прикуриватель, часы, электропривод зеркал, магнитола |
| 6 | 5А ECU -B — Электронная система управления дизельным двигателем |
| 7 | 10А METER — Комбинация приборов |
| 8 | 7,5А TURN — Указатели поворотов, аварийная сигнализация |
| 9 | 7,5А IGNITION — Система зарядки аккумуляторной батареи, система впрыска топлива |
| 10 | 15А TAIL — Задние фонари, задние габариты, подсветка номерного знака, комбинации приборов и аудиосистемы |
| 11 | 20А WIPER — Стеклоочистители и омыватель |
| 12 | 30А DEFOG — Обогреватель заднего стекла |
| 13 | 10А IDLE-UP — Система повышения частоты вращения холостого хода |
| 14 | 30А DOOR — Центральный замок |
Блок в багажнике
Он находится сбоку, за защитной крышкой.
Фото — пример исполнения
Общая схема
Расшифровка
| FA1 | 25А Блок управления левой передней двери (стеклоподъемники, центральный замок, складывание зеркал, обогрев зеркал) |
| FA2 | 25А Блок управления правой передней двери (стеклоподъемники, центральный замок, складывание зеркал, обогрев зеркал) |
| FA3 | 25А Блок управления левой задней двери (стеклоподъемники) |
| FA4 | 25А Блок управления правой задней двери (стеклоподъемники) |
| FA5 | 10А Блокировка замков задних дверей без участия блоков управления дверьми |
| FA6 | 15А Гнезда питания для подключения дополнительного оборудования |
| FA7 | 5А Соленоиды реле |
| FA8 | 20А 2010-2015: Модуль бесключевой системы автомобиля |
| FA9 | 5А 2011-2015: Катушки реле VQM (запуск/остановка) |
| FA10 | 30А 2006-2010: Электропривод регулировки сиденья водителя |
| FA11 | 20А Аксессуары, модуль прицепа |
| FA12 | 30А 2011-2015: Электропривод регулировки сиденья водителя |
| FB1 | 15А 2011-2015: Система солнцезащитных жалюзи 5 2006-2010: Система помощи при парковке, BLIS |
| FB2 | 15А Блок управления подвеской |
| FB3 | 15А Обогрев сиденья водителя |
| FB4 | 15А Обогрев сиденья переднего пассажира |
| FB5 | Резерв |
| FB6 | 10А Система климат-контроля зоны задних пассажиров |
| FB7 | Резерв |
| FB8 | 5А 2011-2015: Система помощи при парковке, BLIS 10А Система солнцезащитных жалюзи |
| FB9 | 30А Электрическая регулировка положения сиденья переднего пассажира |
| FB10 | 10А Противоугонная сигнализация |
| FB11 | Резерв |
| FB12 | Резерв |
| FC1 | 7,5А Электрические стеклоподъемники задних боковых окон |
| FC2 | 30А Электрический стояночный тормоз (EPB) |
| FC3 | 30А Электрический стояночный тормоз (EPB) |
| FC4 | 10А Кондиционер воздуха для задней части салона |
| FC5 | 20А 2011-2015: Автомобиль с системой запуска двигателя без ключа 7,5А 2006-2010: Мультимедийная система для пассажиров на задних сиденьях/ CD-чейнджер |
| FC6 | 20А Вентилятор кондиционера воздуха задней части салона |
| FC7 | 5А Модуль функции запоминания положения сиденья |
| FC8 | 7,5А 2011-2015: Мультимедийная система для пассажиров на задних сиденьях /CD-чейнджер 20А 2010: Автомобиль с системой запуска двигателя без ключа |
| FC9 | 20A Усилитель аудиосистемы |
| FC10 | 10А Sony audiophile |
| FC11 | Резерв |
| FC12 | Резерв |
На этом всё, а если Вам есть что добавить пишите в комментарии.
