Последовательность технологических операций при проведении горячей сварки газовым пламенем

Первое – подготовить детали к сварке. Для этого надо очистить поверхность пламенем горелки или металлическим скребком (щеткой), а если потребуется, то и зубилом. Кромки надо разделать под углом 70°.

Второе – подогреть детали. Мелкие детали подогревать до температуры 300…400 °С, а крупногабаритные до 500…600 °С.

Третье – установить деталь в зоне действия вытяжной вентиляции с расположением дефекта в нижнем положении и горизонтальной плоскости (продолжительность перерыва между окончанием подогрева и началом сварки для небольших отливок несложной конфигурации не должна превышать 3…5 мин во избежание охлаждения детали ниже 400 °С).

Четвертое – нагреть свариваемую поверхность газовым пламенем горелки с последующей обработкой флюсом. Для этого отрегулировать нормальное пламя удельной мощности 100…120 л/ч на 1 мм толщины металла и восстановительной его частью (на расстоянии 2…3 мм от ядра пламени) равномерно прогреть кромки дефекта до расплавления с одновременным нанесением флюса и равномерным распределением его по поверхности дефекта с помощью присадочного прутка.

Пятое – заполнить дефектный участок расплавленным присадочным металлом. Для этого расплавить пруток наиболее горячей частью пламени, добавляя периодически флюс на кончике присадочного прутка. Сварку вести ванным способом (отдельными сварочными ваннами длиной 20…50 мм каждая) с поддержанием металла в жидком состоянии до полного заполнения дефекта присадочным металлом. При заварке краевых дефектов поддерживать ванну в полужидком состоянии (для исключения стекания металла) за счет периодического отведения пламени от места дефекта для охлаждения ванны и изменения угла наклона горелки к поверхности изделия с 80 до 10°. Удалять неметаллические включения из ванны в процессе сварки с помощью флюсования жидкого металла и интенсивного его перемешивания присадочным прутком.

Шестое – закончить процесс сварки, медленно отводя сварочную горелку от поверхности ванны на 50…60 мм, и при этом подогревать наплавленный металл пламенем в течение 0,5…1,5 мин. Затем накрыть деталь листовым асбестом для замедленного охлаждения металла шва.

Седьмое – осуществить термообработку. Детали нагреть до температуры 500…600 °С с последующим медленным охлаждением вместе с печью.

Чем обработать кузов после сварки

После окончания ремонта нужно обязательно очистить сварочные швы от шлака, так как под ним металл быстро окисляется. На скрытых от взгляда участках достаточно щетки по металлу. В открытых местах обработку кузова после сварки производят болгаркой со шлифовальным кругом или лепестковой насадкой. Для зачистки труднодоступных швов применяется шлифовальная машинка с борфрезой.

Зачищенные поверхности обезжириваются ацетоном или бензином, затем обрабатываются антикоррозийным составом либо кислотным грунтом. Для защиты против коррозии используется эпоксидная шпатлевка. Благодаря плотной структуре она надежно защищает поверхность металла от контакта с влагой и воздухом и используется в качестве выравнивающего слоя.

После нанесения тонкого первого слоя его оставляют на день для просушки. Нельзя для ускорения применять фен, поскольку после высыхания верхнего слоя шпатлевка внутри останется сырой, так как влаге некуда испаряться. Затем для придания поверхности шероховатости с помощью 120-й наждачной бумаги наносятся риски. После наложения 2 — 3 слоев производится подготовка к окрашиванию.

Для защиты невидимых снаружи швов на легкодоступных участках используется автомобильный шовный герметик. Его при необходимости разглаживают шпателем и красят. В труднодоступные места герметик подается с помощью пневматического распылителя через пластиковую трубку.

Лужение кузова

Непосредственно перед пайкой проводят лужение кузова. Этот этап несложно выполняется своими руками даже мастером-любителем. В данных работах используется паяльный инструмент, открытый огонь, припой.

Когда лужение выполняется паяльником, к его жалу подносят припой и ожидают, когда он начнет стекать на деталь. Это так называемое смачивание, после которого идет постепенное перемещение паяльника и нанесение тонкого слоя свинцово-оловянного состава на поверхность детали автомобиля. Конец припоя в данном варианте работ нужно время от времени покрывать флюсом.

С открытым огнем используют бруски или лудильный порошок. Когда применяют последний, деталь нагревают, протирают ветошью с нанесенным на нее порошкообразным составом. Соприкасаясь с поверхностью, припой в виде порошка из олова плавится, надежно сцепляясь с металлом. Когда осуществляют лужение наклонно или вертикально расположенных деталей, их протирают ветошью снизу вверх.

Сварка MIG/MAG

Этот тип свар­ки стал наи­бо­лее попу­ляр­ным в кузов­ном ремон­те. Когда упо­ми­на­ют о свар­ке полу­ав­то­ма­том, то име­ют вви­ду имен­но этот тип сварки.

MIG (metal inert gas) пере­во­дит­ся, как металл с инерт­ным газом, что совер­шен­но не пра­виль­но отра­жа­ет суть свар­ки. К при­ме­ру, так назы­ва­е­мая свар­ка TIG (tungsten inert gas), тоже металл с инерт­ным газом. Но все при­вык­ли так назы­вать этот тип свар­ки. MAG (metal active gas) – тот же тип свар­ки, толь­ко в каче­стве защит­но­го газа исполь­зу­ет­ся актив­ный газ, кото­рый защи­ща­ет зону свар­ки от воз­ду­ха, а так­же хими­че­ски реа­ги­ру­ет со сва­ри­ва­е­мым метал­лом или рас­тво­ря­ет­ся в нём. При свар­ке сталь­ных пане­лей свар­кой MAG (с актив­ным защит­ным газом), в кузов­ном ремон­те чаще все­го при­ме­ня­ют угле­кис­лый газ (СО2). Так­же, могут при­ме­нять­ся вари­а­ции газо­вых сме­сей, состо­я­щие из арго­на (Ar), кис­ло­ро­да (О2), азо­та (N2), водо­ро­да (H2). Газ заправ­ля­ет­ся в бал­ло­ны и под­клю­ча­ет­ся к сва­роч­но­му оборудованию.

В про­цес­се свар­ки MIG/MAG, сва­роч­ная про­во­ло­ка непре­рыв­но пода­ёт­ся в область свар­ки по мере фор­ми­ро­ва­ния сва­роч­но­го шва. Про­во­ло­ка несёт ток и окру­же­на инерт­ным (или актив­ным) защит­ным газом, кото­рый посту­па­ет вме­сте с про­во­ло­кой. Для MIG свар­ки обыч­но при­ме­ня­ет­ся смесь 25% — CO2 и 75% аргон. Газ помо­га­ет охла­дить место свар­ки, а так­же защи­ща­ет от окис­ле­ния, кото­рое про­ис­хо­дит, если бы свар­ка про­ис­хо­ди­ла без защит­но­го газа.

Про­цесс свар­ки MIG/MAG вклю­ча­ет в себя цикл. Когда сва­роч­ная про­во­ло­ка каса­ет­ся места свар­ки, созда­ёт­ся корот­кий кон­тур с метал­ли­че­ской дета­лью, кото­рая под­клю­че­на к мас­се. Нагрев, кото­рый гене­ри­ру­ет­ся корот­ким замы­ка­ни­ем, рас­плав­ля­ет про­во­ло­ку и цикл завер­ша­ет­ся. Одна­ко, он быст­ро воз­об­нов­ля­ет­ся, так как про­во­ло­ка про­дол­жа­ет посту­пать, созда­вая корот­кую дугу, кото­рая явля­ет­ся базой свар­ки MIG/MAG. Сме­на этих цик­лов и созда­ёт всем извест­ный «тре­ща­щий» звук, харак­тер­ный для свар­ки MIG/MAG.

При свар­ке обо­ру­до­ва­ни­ем MIG/MAG, важ­но обес­пе­чить пра­виль­ный зазор меж­ду сва­ри­ва­е­мы­ми пане­ля­ми. Это отно­сит­ся к соеди­не­нию метал­ли­че­ских листов встык. Если сва­ри­ва­е­мые листы рас­по­ло­же­ны слиш­ком близ­ко или вплот­ную, то нагрев неиз­беж­но дефор­ми­ру­ет листы. В ито­ге полу­чит­ся неров­ная поверхность.

Важ­но, так­же, отре­гу­ли­ро­вать поток защит­но­го газа и ско­рость пода­чи про­во­ло­ки. Сила тока выстав­ля­ет­ся в зави­си­мо­сти от тол­щи­ны про­во­ло­ки и ско­ро­сти её пода­чи. Всё это нуж­но научить­ся настра­и­вать экс­пе­ри­мен­таль­ным путём. Более подроб­но о свар­ке полу­ав­то­ма­том мож­но про­чи­тать здесь.

Лужение паяльником

Лужение кузова или любой другой детали автомобиля (авторадиатора, например) позволяет подготовить их к последующей пайке и значительно облегчает её. Эти работы относительно просты в исполнении и могут быть выполнены самостоятельно.

  • источник открытого огня (паяльная лампа, горелка);
  • специальное паяльное приспособление (молотковый паяльник);
  • припой, флюс и канифоль.

Ниже описывается общий порядок проведения работ, когда лудить предполагается с помощью паяльника, нагреваемого на открытом огне.

Сначала к раскалённому жалу подносят кусочек припоя и держат до тех пор, пока тот не начнёт стекать в рабочую зону. При этом происходит смачивание обрабатываемой поверхности, для облегчения которой паяльник постепенно перемещается вдоль листа. В результате этой операции на детали образуется тонкий слой из свинцово-оловянного состава.

Во время лужения открытым огнём брусок припоя периодически смачивается флюсом или специальным лудильным порошком.

Одновременно с нанесением последнего хорошо прогретая поверхность тщательно протирается ветошью, что обеспечивает лучшее распределение флюсового состава. При соприкосновении с ним припой плавится, равномерно смачивая структуру металла.

Контроль температуры

При проведении термообработки ключевое значение имеет температура нагрева конструкции. Для контроля температуры применяют:

  • Термокарандаш и термокраска. Представляют собой химическое соединение, меняющее цвет по мере изменения температуры. Наносятся на поверхность изделия.
  • Тепловизоры и пирометры. Электронные устройства, дистанционно измеряющие температуру.

Термокарандаши и термокраска – традиционные средства, достаточно трудоемкие в применения и требующие постоянного визуального контроля со стороны оператора и его оперативного вмешательства в случае выхода параметров за пределы допустимых значений.

Пирометр

Сущность восстановления сваркой и наплавкой

Оба метода основаны на тепловом воздействии, отличаются только настройки используемого оборудования. Наплавка ― это нанесение на поверхность деталей слоя из сплава основного и присадочного металла. Наплавкой восстанавливают не только геометрические размеры, но также наносят покрытия для повышения жаростойкости, прочности, износоустойчивости и т. д. Процедура выполнятся на поверхности любой формы― от плоской до конической и сферической.

Сварка ― это процесс создания соединения металлических элементов методом плавления или давления. Этим способом заделывают трещины, сколы, отверстия от пробоин, крепят отломившиеся элементы. С такими повреждениями рам, поддонов, кузовов, обоих мостов постоянно сталкиваются при ремонте автомобилей. Сварку также применяют совместно с другими восстановительными процедурами.

Для качественного восстановления деталей сваркой и наплавкой необходимо:

  • не допускать сильного смешивания основного металла с наносимым;
  • плавить основной металл на минимальную глубину;
  • не делать больших припусков на последующую обработку;
  • принимать меры по снижению остаточных напряжений и деформации.

Особенности сварки кузова автомобиля

Для кузовного ремонта машины потребуется качественное сварочное оборудование. Работа производится в помещении, где есть возможность подключения к электросети энергоемкого оборудования. Необходима высокая квалификация исполнителя, так как потребуется сварка тонкого металла. Универсального способа ремонта кузова автомобиля пока не придумано, поэтому в зависимости от места и характера повреждений применяются разные технологии. Соединения выполняются газовой, ручной, полуавтоматической сваркой.

Крылья, пороги чаще всего ремонтируются точечной сваркой. Соединение внахлест используется для восстановления целостности силовых элементов. Сварка встык применяется при замене поврежденных элементов.

Способы лужения кузова авто

Ремонтные работы, предполагающие правку кузова автомобиля, редко обходятся без специальных операций, связанных с лужением металлических деталей. Пайка кузова оловом – распространённая процедура, требующая умелого владения техникой работы с паяльным инструментом. При её проведении расплавленный припой сначала наносится на соединяемые детали, а затем за счёт диффузии сплавляется с металлом заготовок.

После затвердевания устанавливается надёжный контакт листовых элементов кузова между собой. К специфике операций лужения следует отнести и то, что температура плавления припоя заметно ниже, чем тот же показатель для соединяемых металлов.

Требования к сборке трубопроводов котельного оборудования

Требования к прихваткам

Прихваточные швы должны быть равномерно расположены по периметру стыка. Не рекомендуется накладывать прихватки на потолочный участок стыка.

В стыках, собираемых без подкладных колец, число прихваток и их протяженность зависят от диаметра труб и должны соответствовать следующим нормам:

Диаметр труб, мм

До 50

Свыше 50 до 100

Свыше 100 до 426

Свыше 426

Число прихваток по периметру

1-2

1-3

3-4

Через 300-400мм

Протяженность одной прихватки, мм

5-20

20-30

30-40

40-60

Высота прихваток должна быть равна:

при их выполнении ручной дуговой сваркой на стыках труб с толщиной стенки S = 3 мм и менее — толщине стенки трубы; с толщиной стенки более 3 до 10 мм — (0,6—0,7) S, но не менее 3 мм; с толщиной стенки более 10 мм — 5—6 мм;

Требования к временным технологическим креплениям

Временные технологические крепления должны быть изготовлены из стали того же структурного класса, что и собираемые детали;

подогрев свариваемых элементов должен осуществляться в соответствии с требованиями при сварке, при этом приварку креплений из углеродистых сталей к деталям из углеродистой и кремнемарганцовистой стали допускается выполнять без подогрева независимо от толщины свариваемых деталей;

нельзя приваривать временные технологические крепления к сварным швам и разделкам под сварные швы;

после выполнения сварного соединения (полностью или частично) временные технологические крепления должны быть удалены механическим путем или кислородной, плазменно-дуговой либо воздушно-дуговой резкой без углубления в основной металл с последующей обработкой этого места абразивным инструментом.

Разделка труб под сварку: этапы

Ранее уже говорилось, что разделка труб под сварку должна регулироваться ГОСТ, и мы уже определили, что тип соединения труб может быть:

  • стыковым;
  • под углом;
  • внахлест, если диаметр трубы/трубопровода изменяется или к нему приваривается фланец.

Перед выполнением сварочных процедур проводятся подготовительные мероприятия, для труб это механическая зачистка, которая удаляет загрязнения, далее химобработка и, непосредственно, сама разделка труб под сварку.

Разделка кромки выполняется путем механической обработки. Для монтажа труб используют предназначенное для этого оборудование. Допускается использование угловых шлифовальных машин.

Разделка кромок труб под сварку выполняется только в случае, если толщина труба будет более 4 мм. Скашивание выполняется под углом 45 градусов 1-ой или двух кромок.

Стыки на трубах можно разделить на поворотные и неповоротные. Но в рекомендациях ГОСТ указано применение именно поворотных стыков, так как их сварка более удобна в нижней позиции, а разделка происходит по всей длине стыка.

Прежде, чем приступить к дуговой сварке под флюсом, нужно прихватить торцы труб:

  • 4 прихватки для труб диаметром менее 300мм;
  • каждые 200-300мм прихватка, если диаметр свыше 300мм.

В случае, когда толщь стенки трубопровода больше 12 мм включительно, то проварка должна осуществляться в 3 этапа. На первом формируется валик с возвышением от 1,5 до 3 миллиметров, который распределяется на протяжении всего стыка.

По ГОСТ для труб регламентирована U-образная разделка кромки – это, если толщина заготовки большая. А все делается для того, чтобы уменьшить площадь сечения шва, тем самым, снизив объемы расходников и увеличивая скорость выполнения работы. Какой скос использовать, если толщина трубы составляет:

  • Х или V–образная — 3-25 миллиметров;
  • U–образная — 26-60 миллиметров;
  • другие специальные формы — более 60 миллиметров.

Разделка труб пол сварку подразумевает следующие способы:

  1. Газовый резак. Имеет низкую точностью и не совсем качественное покрытие. Нуждается во вспомогательной мехобработке.
  2. Механический способ обработки труб. Благодаря строгальным или фрезерным станкам получается в результате чистая поверхность.

Торцовочные машины предназначены для разделки кромок труб под сварку значительного диаметра. В то время, когда на магистралях отопления полным ходом идет ремонт, разделку выполняют шлифовальными машинами.

При разделке кромок труб большого диаметра используются специальные торцовочные аппараты. Во время ремонтных работ на магистралях отопления разделка часто выполняется вручную шлифмашинами.

Зачистка

Технология зачистки металла перед сваркой подразумевает снятие:

  • ржавчины, чтобы избежать включений в диффузном слое;
  • следов смазки, масла, органика снижает качество сварки;
  • заусенцы, частички металла, они могут стать причиной брака;
  • загрязнения, ухудшают структуру шва;
  • оксидный слой, он препятствует образованию ванны расплава.

Для зачистки используют металлические щетки, наждачную бумагу, напильник, любые абразивные инструменты. Даже незначительные включения в ванне расплава приводят к браку. Для снятия оксидов, обезжиривания цветных металлов применяют химические вещества: всевозможные растворители, спирт, кислоту. Для работы с алюминием, цветными и высоколегированными сплавами, берут новую щетку, чтобы в ней не было микрочастичек углеродистой стали. На отливках перед сваркой удаляют литейную корку, на штампованных заготовках – слой окалины.

Для зачистки используют металлические щетки, наждачную бумагу, напильник, любые абразивные инструменты

Технология

В зависимости от вида повреждения, используют разные способы восстановительных работ. Перед выбором способа устранения дефектов, необходимо обязательно провести осмотр рабочей поверхности и правильно подготовить кузов автомобиля к проведению ремонтных работ:

  1. Поверхность тщательно моют и сушат.
  2. Место, подлежащее восстановлению, обезжиривают.
  3. Неповрежденные части демонтируют или закрывают их малярным скотчем.

Технологии рихтовки кузова автомобиля:

  1. Обычная рихтовка.
  2. Беспокрасочное вакуумное восстановление. Выполняется по технологии Paintless Dent Repair.
  3. Усадка на горячую.
  4. Восстановление алюминия.

Преимущества лужения и пайки кузова

  1. При­пой дер­жит­ся на поверх­но­сти луч­ше шпа­клёв­ки. Проч­ность на раз­рыв (сила, тре­бу­е­мая, что­бы отде­лить при­пой от метал­ла, на кото­рый он нане­сён) состав­ля­ет 423 бара. Это очень высо­кий показатель.
  2. Даже тол­стый слой при­поя не даёт усад­ки, в отли­чие от шпаклёвки.
  3. При­пой име­ет луч­шую эла­стич­ность и проч­ность, чем авто­мо­биль­ные шпа­клёв­ки. Сви­нец хоро­шо гнёт­ся вме­сте с метал­лом, на кото­рый он нане­сён, поэто­му не трескается.
  4. При­пой не потрес­ка­ет­ся и не отсло­ить­ся при уда­ре, как это быва­ет со шпаклёвкой.
  5. При­пой явля­ет­ся водо­не­про­ни­ца­е­мым. Шпа­клёв­ку же нель­зя назвать пол­но­стью водонепроницаемой.
  6. При­пой может выдер­жи­вать высо­кие тем­пе­ра­ту­ры, поэто­му может при­ме­нять­ся при ремон­те и после­ду­ю­щем нане­се­нии порош­ко­вой краски.
  7. Ещё одним боль­шим пре­иму­ще­ством при­поя над шпа­клёв­кой явля­ет­ся то, что не сто­ит бес­по­ко­ить­ся о вре­ме­ни его затвер­де­ва­ния. Мож­но добав­лять допол­ни­тель­ный при­пой пря­мо на уже нане­сён­ный слой. Нуж­но толь­ко разо­греть поверх­ность и новый при­пой и доба­вить его. Не нуж­но пол­но­стью рас­плав­лять уже нане­сён­ный слой.

Описание технологии процесса

Процесс точечной сварки кузова включает следующие шаги:

  1. Зачистка и промазывание поверхности кузова грунтовкой.
  2. Закрепление деталей и заплаток между собой.
  3. Нанесение разметки вдоль линии сварки.
  4. Закрепление деталей одинарными точками проварки по периметру линии сварки.
  5. Проварка деталей в соответствии с разметкой.
  6. Проверка прочности соединения.
  7. Зачистка точек сварки (при необходимости).

Перед закреплением зачищенных деталей их плоскости в месте нахлеста необходимо подогнать друг к другу для максимально большей площади соприкосновения, подгонка и выправление тонких элементов кузова выполняется ударами киянки с подкладыванием твердого основания для ударов, а правка наружной поверхности осуществляется выпрямляющими болтами.

Нанесение разметки заключается в обозначении маркером точек проварки вдоль линии соединения деталей. Оптимальное расстояние между точками сварки – 15-30 мм по длине линии сварки и дополнительные точки проварки ставятся между основными, но отстоящими от линии их соединения на 10-15 мм: они провариваются после прихватки деталей по всей линии через одну отмеченную точку.

Места соединения должны иметь круглую или овальную форму и металлический блеск. Черные круги в точках сварки свидетельствуют о чрезмерном времени подачи импульса. Если в местах проварки имеются мелкие отверстия или по краям наблюдается истончение металла, то нужно уменьшать силу давления и силу тока сварки, немного увеличив время подачи импульса.

Проверять качество соединения необходимо после остывания деталей – через 5-10 минут после сварки. В местах сварки, где на кузов имеется повышенная динамическая нагрузка (например, при сварке боковых частей вдоль рессор), лучше оценить толщину точки проварки микрометром, ее величина не должна быть меньше 1,2 от толщины одной свариваемой детали или заплатки. Если требуется герметичность шва, то между точками проварки после их остывания наносится герметик.

Левый и правый способы газовой сварки

В практике различают два способа ручной газовой : правый и левый.

Левым способом газовой сварки называется такой способ, при котором сварку ведут справа налево, сварочное пламя направляют на еще несваренные металла, а присадочную перемещают впереди пламени. Левый способ наиболее распространен и применяется при сварке тонких и легкоплавких металлов. При левом способе сварки кромки основного металла предварительно подогревают, что обеспечивает хорошее перемешивание сварочной ванны. При этом способе хорошо видит свариваемый шов, поэтому внешний вид шва лучше, чем при правом способе.

Правым способом газовой сварки называется такой способ, когда сварку выполняют слева направо, сварочное пламя направляют на сваренный участок шва, а присадочную проволоку перемещают вслед за горелкой. Мундштуком горелки при правом способе выполняют незначительные поперечные колебания. Так как при правом способе пламя направлено на сваренный шов, то обеспечивается лучшая защита сварочной ванны от кислорода и азота воздуха и замедленное охлаждение металла шва в процессе кристаллизации. шва при правом способе выше, чем при левом. Теплота пламени рассеивается меньше, чем при левом способе. Поэтому при правом способе сварки шва делается не 90°, а 60-70°, что уменьшает количество наплавляемого металла и коробление изделия.

а — левый, б — правый

Рисунок 1 — Способы газовой сварки

Правый способ экономичнее левого, производительность сварки при правом способе на 20-25% выше, а расход газов на 15-20% меньше, чем при левом. Правый способ целесообразно применять при сварке деталей толщиной более. 5 мм и при сварке металлов с большой теплопроводностью. При сварке металла толщиной до 3 мм более производителен левый способ.

Мощность сварочной горелки для стали при правом способе выбирается из расчета ацетилена 120-150 дм3/ч, а при левом — 100-130 дм3/ч на 1 мм толщины свариваемого металла.

Диаметр присадочной выбирается в зависимости от толщины свариваемого металла и способа сварки. При левом способе сварки диаметр присадочной проволоки d=S/2+1 мм, а при правом d-S/2 мм, где S — толщина свариваемого металла, мм.

Этапы рихтовки

Грамотная рихтовка имеющихся деформаций состоит из трёх этапов:

  • Анализ повреждений.
  • Восстановление начальной формы детали.
  • Удаление мелких дефектов.

Анализ повреждений

На первоначальном этапе необходимо определить размеры повреждений и порядок их получения. Определить методы дальнейшего ремонта, используемые материалы и инструменты.

Важно помнить, что исправлять повреждения необходимо в последовательности, противоположной их получению. Так же нужно учитывать тот факт, что некоторые из деформаций могли быть получены одновременно

Процедура восстановления не должна привести к дополнительным повреждениям.

Для выявления неровностей детали поможет линейка. Её прикладывают ребром к поверхности поврежденной детали. При этом хорошо видны все вмятины и их глубина. Иногда для определения деформации необходимо срезать слой краски. Для этого применяют кузовной напильник. Также можно разогреть поверхность строительным феном и аккуратно снять краску шпателем.

Восстановление начальной формы детали

Для придания начальной формы детали выправляют заломы и большие вмятины. При этом необходимо ослаблять области, имеющие напряжение вследствие полученного удара, так как они препятствуют процессу возвращения металла в его изначальное состояние. Некоторое количество легких ударов в эту область, в данном случае будут более уместны и сработают эффективнее, чем пара сильных ударов. Деталь приобретает первоначальную правильную геометрию. Данный этап называют грубой рихтовкой.

Еще в процессе грубой рихтовки простукивают возвышенности и изгибы вокруг вмятин. В этом случае зачастую используется метод «молоток вне поддержки». Также возможно использование молотка и деревянного бруска или специальной надувной подушки для оказания воздействия с обратной стороны деформированной области.

Главная цель второго этапа – восстановление поврежденной детали и придания ей первоначальной геометрической формы, поэтому на небольшие неровности можно пока не обращать внимания. Усадка растянувшегося металла и, если нужно, заваривание разрывов происходят также во время этого этапа.

Удаление мелких дефектов.

На данном этапе устраняются все мелкие неровности, таким образом, окончательно возвращая деталь к первоначальному состоянию.

Поврежденная область может быть восстановлена настолько качественно, что потом останется лишь нанести наполняющий грунт, выполнить его обработку и покрасить.

Важно делать всё последовательно, не спеша, внимательно. Именно от этого зависит качество конечного результата

Сварка и наплавка под слоем флюса

Восстановление этим способом проводят электрической дугой, которая горит под расплавленным флюсом. Таким образом, создается эластичная оболочка, защищающая расплавленный металл от соприкосновения с воздухом. Флюсы также поддерживают стабильность горения дуги, раскисляют, легируют, рафинируют наплавляемый металл.

Для сварки и наплавки применяют два вида флюсов:

  1. Керамические, состоящие из металлических и неметаллических компонентов, что позволяет проводить легирование в большом диапазоне.
  2. Плавленые не содержат металлических компонентов, поэтому возможности легирования ограничены десятыми долями процента. По сравнению с керамическими видами эти флюсы дешевле, лучше защищают, со швов легче отделяется шлак. Плавлеными флюсами с высоким содержанием кремния пользуются при нанесении слоев из углеродистых, низколегированных сортов стали.

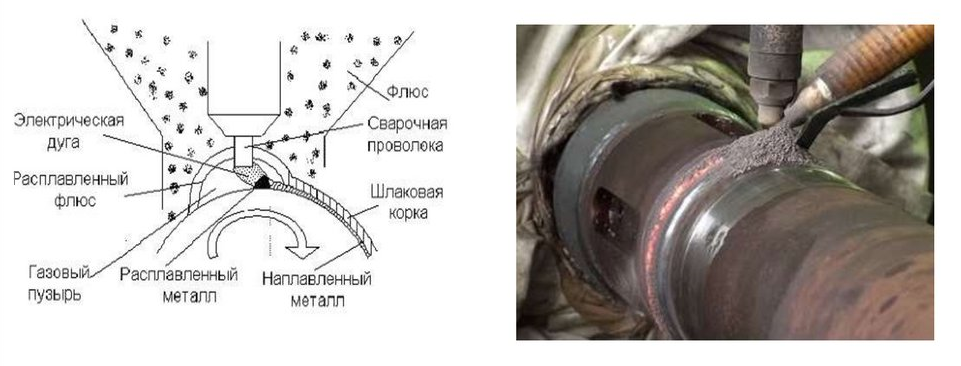

Наплавка под слоем флюса

Наплавку металла под флюсом проводят сварочной проволокой без покрытия. Диаметр (1 — 6 мм) определяют по толщине создаваемого слоя, формы валиков, габаритов деталей. Чтобы увеличить производительность, восстановление ведут ленточными электродами шириной до 10 см или одновременно двумя проволоками с подачей разными механизмами.

Восстановление выполняют на постоянном токе с обратной полярностью. На круглых деталях валики располагают с шагом 2 — 6 диаметра проволоки. Для уменьшения деформации на плоской поверхности наплавку ведут через валик или поочередно на разных участках.

Какой сваркой лучше варить кузов автомобиля

Если есть простой сварочный аппарат, ремонт выполняется вручную обычными электродами. Однако наложенные швы получаются грубыми и высока вероятность прожога тонкого металла. Поэтому этим способом рекомендуется производить ремонт мест не видимых снаружи. Например, под крыльями, в багажнике, днища.

Качественная сварка кузова автомобиля производится полуавтоматом. С его помощью даже новичок соединит металл толщиной 0,8 мм без риска прожигания. Если углекислый газ заменить аргоном будет доступна сварка нержавеющей стали и алюминия. Поэтому думая, какой выбрать аппарат, предпочтение следует отдать полуавтомату.

Правка и очистка

Деформации, полученные при транспортировке проката, устраняют вручную с помощью молотка или кувалды. Если не получается, применяют ручной пресс: заготовку укладывают между толстыми пластинами, с усилием сжимают, стягивая пластины между собой

Важно придать поверхности первоначальную форму, иначе возникнут внутренние напряжения, сварное соединение не получится прочным

Небольшие искривления тонких заготовок устраняют на мягкой подложке, для исправления сложных дефектов применяются:

  • листоправильные станки;
  • всевозможные прессы, создающие высокое давление.

Очистка – еще один этап подготовки заготовок, подразумевает удаление грязи, пыли с поверхности металла, скопившейся за время транспортировки или хранения на складе. Для удаления стойких загрязнений бывает нужна вода. Старую краску с б/у металла счищают пескоструйными аппаратами или шлифовальным инструментом, шкуркой.
