Раскладка предохранителей и реле Ford Mondeo

Раскладка предохранителей и реле

Центральная коробка предохранителей (спрятана слева, под щитком приборов за ящиком с принадлежностями)

Предохранитель

Сила тока в амперах

Цвет

Электрическая цепь с потребителями

60

25

прозрачный

Электрический стеклоподъемник левый

61

25

прозрачный

Электрический стеклоподъемник правый

62

15

синий

Передние и задние противотуманные фары

63

7,5

коричневый

Парковочный огонь правый

64

7,5

коричневый

Парковочный огонь левый

65

7,5

коричневый

АС-/вентилятор отопителя

66

30

зеленый

Регулировка сидений

67

7,5

коричневый

Регулирование двигателя/ электронный модуль

68

15

синий

Прикуриватель

69

7,5

коричневый

Особое место, в зависимоти от оснащения

70

15

синий

Штепсельная розетка

71

Резервный (не занято)

72

20

желтый

Особое место, в зависимости от оснащения

73

20

желтый

Сдвигаемая панель крыши с электроприводом

74

20

желтый

Особое место, в зависимости от оснащения

75

7,5

коричневый

Особое место, в зависимости от оснащения, часы, наружное зеркало заднего вида с электроприводом

76

7,5

коричневый

Кондиционер (АС)

77

7,5

коричневый

АБС

78

7,5

коричневый

Особое место, в зависимости от оснащения

79

Резервный (не занято)

80

7,5

коричневый

Особое место, в зависимости от оснащения

81

7,5

коричневый

Датчик загруженности, подушка безопасности пассажира рядом с водителем

82

7,5

коричневый

Управление двигателя

83

15

синий

Обогреваемые сиденья

84

20

желтый

Особое место, в зависимости от оснащения

85

7,5

коричневый

Дальний свет слева

86

7,5

коричневый

Дальний свет справа

87

Резервный (не занято)

88

15

синий

Управление двигателя

89

7,5

коричневый

Подушка безопасности

90

15

синий

Стеклоочиститель заднего стекла

91

7,5

коричневый

Электрический стеклоподъемник

92

10

красный

Особое место, в зависимости от оснащения

93

10

красный

Особое место, в зависимости от оснащения

94

20

желтый

Стеклоочиститель переднего стекла, выключатель стеклоочистителя переднего стекла

95

7,5

коричневый

Ближний свет

96

Резервный (не занято)

97

7,5

коричневый

Особое место, в зависимости от оснащения

98

7,5

коричневый

Обогреваемое заднее стекло, обогреваемое зеркало заднего вида

99

7,5

коричневый

Внутреннее освещение

Дополнительная коробка предохранителей в моторном отсеке. В зависимости от оснащения: раскладка предохранителей и реле.

Дополнительная коробка предохранителей и реле (в моторном отсеке под облицовкой слева аккумуляторной батареи)

Предохранитель

Сила тока в амперах

Цвет

Электрическая цепь с потребителями

1

30

зеленый

Основное питание АБС

2

50

красный

Главный предохранитель

3

60

желтый

Система предварительного разогрева (дизель)

4

30

зеленый

Обогреваемое заднее стекло

5

Резервный (не занято)

6

40

зеленый

Основное питание (АС/вентилятор отопителя)

7

50

красный

Аккумуляторная батарея

8

60

желтый

Вентилятор двигателя

9

20

желтый

Управление двигателя/электронный модуль

10

40

зеленый

Вентилятор двигателя

11

30

зеленый

Обогреваемое переднее стекло

12

Резервный (не занято)

13

30

зеленый

Обогреваемое переднее стекло

14

Резервный (не занято)

15

3

розовый

Обогреваемое переднее стекло

16

7,5

коричневый

Ближний свет слева

17

Резервный (не занято)

18

7,5

коричневый

Ближний свет справа

19

Резервный (не занято)

20

20

желтый

Тормозная система (АБС)

21

15

синий

Управление двигателя

22

20

желтый

Система омывания фар

23

15

синий

Контроль предварительного разогрева (дизель)

24

20

желтый

Система централизованного блокирования

25

синий

Аварийная световая сигнализация

26

желтый

Звуковой сигнал

27

15

синий

Топливный насос

28

20

красный

Зажигание/замок – выключатель зажигания

29

Резервный (не занято)

30

Резервный (не занято)

31

Резервный (не занято)

32

Резервный (не занято)

33

Резервный (не занято)

34

Диод/управление двигателя

35

Диод/АС

36

Диод/топливный насос/ индикатор уровня топлива

37

15

синий

Особое место, в зависимости от оснащения

38

Резервный (не занято)

40

15

синий

Особое место, в зависимости от оснащения

41

Резервный (не занято)

42

Особое место, в зависимости от оснащения

Реле

1

Фары

2

Обогреваемое заднее стекло

3

Звуковой сигнал

4

Топливный насос

5

Регулирование двигателя

6

АС

7

Вентилятор двигателя

8

Реле предварительного разогрева (дизель)

9

Вентилятор двигателя

10

Стартер

Видео про «Раскладка предохранителей и реле» для Ford Mondeo

Замена предохранителя на Форд мондео

Ремонт блока предохранителей Форд Мондео 2

https://youtube.com/watch?v=NkYHZy1YtaI

Замена предохранителя на Форд Фокус 2

Схема предохранителей и реле Ford Mondeo 3 (2000-2007)

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Форд.

Ford Mondeo
Mk1-Mk2 (1993-2000) Mk3 (2000-2007) Mk4 (2007-2014) Mk5 (2014-н.в.)

Блок предохранителей в моторном отсеке

Для проверки или замены плавкого предохранителя сначала снимите крышку аккумулятора (1). Затем снимите крышку коробки плавких предохранителей (2), освободив зажим и подняв крышку вверх.

А Назначение
1 30 ABS
2 50 Реле зажигания
3 60 Дизельные двигатели: Подогрев двигателя
4 30 Обогрев заднего стекла
5 20 Фейслифтовые модели: Подогрев сидений
6 40 Вентилятор отопителя
7 50 Главное питание
8 60 Вентилятор системы охлаждения, реле предварительного подогрева
9 20 Реле ЭБУ
10 40 Вентилятор системы охлаждения
11 30 Обогрев переднего стекла
12 Не используется
13 30 Обогрев переднего стекла
14 Не используется
15 3 Обогрев переднего стекла
16 7.5 Обычные фары: Левый ближний свет
20 Ксеноновые фары: Левый ближний свет
17 10 Автоматическая коробка передач
18 7.5 Обычные фары: Правый ближний свет
20 Ксеноновые фары: Правый ближний свет
19 Не используется
20 20 ABS
21 15 Переключатель света
22 20 Реле омывателя фар
23 7.5 Комплектация ST220: Резервный аккумулятор сирены
20 Дизельные двигатели: Вспомогательный подогреватель
24 20 Центральный замок (Central Timer Unit)
25 15 Аварийная сигнализация и указатели поворота (Central Timer Unit)
26 20 Реле звукового сигнала
27 15 Реле топливного насоса, обогрев переднего стекла
28 20 Замок зажигания
29 30 Реле стартера
30 7.5 Генератор
31 7.5 Кондиционер
32 3 Блок управления двигателем, автоматическая коробка передач
33 7.5 Реле ЭБУ
34 Диод электронного модуля (EEC)
35 Диод муфты компрессора кондиционера
36 Диод вентилятора системы охлаждения двигателя
37 15 Датчик кислорода
38 Не используется
39 Не используется
40 7.5 Датчик скорости, клапаны управления двигателя
41 Не используется
42 10 Бензиновые двигатели: Блок управления двигателем
15 Дизельные двигатели: Блок управления двигателем
Реле
R1 Реле ближнего света
R2 Реле обогревателя переднего стекла
R3 Реле звукового сигнала
R4 Реле топливного насоса
R5 Реле ЭБУ
R6 Реле кондиционера
R7 Реле вентилятора системы охлаждения
R8 Дизельные двигатели: Реле вспомогательного подогреваКомплектация ST220 с АКПП: Реле фонарей заднего хода
R9 Реле вентилятора системы охлаждения Дизельные двигатели с АКПП: Реле фонарей заднего хода
R10 Реле стартера

Блок предохранителей в салоне

Автомобили с левым рулем Автомобили с правым рулем
А Назначение
60 25 Стеклоподъемники с левой стороны
61 25 Стеклоподъемники с правой стороны
62 15 Передние противотуманные фары, задний противотуманный свет
63 7.5 Габаритные огни с правой стороны
64 7.5 Габаритные огни с левой стороны
65 7.5 Кондиционер
66 30 Электропривод водительского сидения
67 7.5 Сигнализация
68 15 Прикуриватель
69 7.5 Аудио система, комбинация приборов
70 15 Универсал: Задняя розетка
71 10 Мультимедийная система для задних пассажиров
72 20 Радио
73 20 Люк
74 20 Разъем прицепа
75 7.5 Электропривод зеркал
76 7.5 Кондиционер
77 7.5 ABS, трэкшн контроль
78 7.5 Комбинация приборов, подушки безопасности
79 Не используется
80 7.5 Автоматическая коробка передач, лампы заднего хода
81 7.5 Датчик температуры (система автоматического управления температурой), автоматическая коробка передач, датчик для подушки безопасности пассажира
82 7.5 Круиз контроль, кондиционер, подогрев системы омыва стекла, вспомогательный подогреватель
83 15 Подогрев сидений
84 20 Дневные ходовые огни
85 7.5 Левый дальний свет
86 7.5 Правый дальний свет
87 Не используется
88 15 Дневные ходовые огни
89 7.5 Подушки безопасности
90 15 Задний стеклоочиститель
91 7.5 Стеклоподъемники, люк, зеркало с затемнением
92 20 Разъем прицепа
93 10 Лампы стоп-сигнала, реле отопителя
94 20 Стеклоочиститель и омыватель
95 7.5 Ближний свет, реле омывателя фар
96 Не используется
97 7.5 Освещение номерного знака, освещение перчаточного ящика, Central Timer Unit
98 7.5 Электропривод зеркал, обогрев зеркал
99 7.5 Освещение салона
10 Фейслифтовые модели: Освещение салона
Реле
R1 Реле дальнего света
R2 Реле ближнего света
R3 Реле стеклоочистителя
R4 Реле зажигания
R5 Реле обогрева заднего стекла
R6 Реле отопителя
R7 Реле вспомогательных цепей зажигания

Дополнительные предохранители

А Назначение Расположение
100 7.5 Мультимедийная система Встроен в мультимедийный модуль
101 3 CD-чейнджер Под пассажирским переднем сиденьем

На сайте avto-fresh.com вы сможете найти схема предохранителей и реле ford mondeo 3 (2000-2007) фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.

Схемы автомобилей

Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

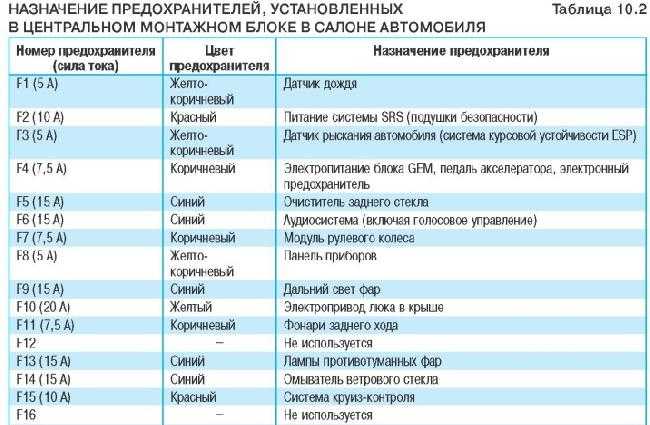

При поисках неисправности просмотрите указанные в табл.
Все они имеют разное место расположения. Я думал, что у вас есть доступ к закрытым базам по Мондео, а просто искать в интернете я и сам могу. Схема блока, который располагается в подкапотном пространстве Форд Мондео Описание БП, установленного в моторном отсеке Форд Мондео БП в авто Ниже представлена схема БП, который установлен в салоне транспортного средства.
Москва, Ford Mondeo Добрый день, Уважаемый! Сжав фиксаторы по бокам крышек блоков предохранителей… 19…. Для наглядности показано при снятой панели приборов. Предназначение предохранителей блока багажника.
Такие советы я могу сам раздавать кому угодно Москва, Ford Mondeo Я задавал вам вполне конкретный вопрос о распиловки жгута, если этой информации у вас нет, то чесно скажите об это , а заниматься димагогией не стоит. Назначение предохранителей и реле приведено в табл. Блок соединён с электронным блоком.

Ответы (2)

Крышка фиксируется пластиковыми фиксаторами, которые достаточно отжать в сторону. Тогда можно добраться до самих предохранителей. Для замены предохранителя используйте запасной предохранитель того же номинала и цвета. Mazda 3 это не та схема, нужна как на форд фокусе, типа этой.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле рис. Ну и самым надежным способом ремонта будет замена жгута проводки, чтобы свести вероятность следующих проблем на минимум. Расположение разъёмов, распиновки по разъёмам, схемы электро цепей- это да, но отдельно жгут зачем нужен? Ниже представлена таблица назначения и расположения компонентов.

Есть схема задних фонарей — я Вам её дал. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве вид сбоку, защитные крышки плавких вставок сняты. Чтобы добраться до устройства, нужно нажать на желтую кнопку.
Ford Mondeo 4 датчик частоты вращения обрыв, ошибка Can коммутации.

Предохранитель прикуривателя форд мондео 3

Комментарии

Блок предохранителей форд фокус 2

спасибо! отличный обзор! много стало понятно. только про подрулевые лепестки ничего не показали. как пользоваться?

У меня тоже фм3 2005 года чистый немец полная комплектация с нуля брал в 2005 до сих пор в семье надежность очень высокая

ТОВАРИЩИ! по смотрите на моем канале форд мондео 3 2006 года за 100 тыс

Отличный автомобиль,у меня уже 7 лет такой,я очень доволен

а что за идея? планшет и магнитола!))

Мужики тоже вчера Форда взял 2004 в максималки сборка немец, но есть минус блин в права руль поворачиваешь как на КАМАЗе в лево норм, что за хуйня житкость менял, у меня кожа вся херня достался за 100к

место говорит за мной))))) а сел за пассажирским))))

какой объем двигателя не подскажешь?

ручка АКПП для 2-х литровой версии, давно искал, т.к моя затертая очень, может еще кому то пригодится)

Комплектация Эгоист! Нет задних электростекол, но за то есть электрический микролифт водительского сидения!

тачка отличная два года держу не парюсь

для 2007 года бедно. я купил за 175000 2004 но есть все плюс автомат. все это значит все! Как машина без esp 2007 года?

Соотношение цены и качества лучше не найти. Машинка с 2-х литровым дуратеком экономичная проста в обслуживании и очень даже надёжна.

регулировка находится рядом справа от включателя фар.два колесика.на видео прям на первой секунде видно их если посмотреть между рулем слева

Предохранители на Форд Мондео: где находятся

В первом поколении Форд Мондео всего находится один блок предохранителей, который находится по левую сторону в под рулевой пространстве транспортного средства.

Каждый из предохранителей имеет собственное наименование и отвечает только за определенный набор электрооборудования – в зависимости от комплектации в Мондео первого поколения могут быть установлены предохранители с маркировкой:

  • A – Обычно данный элемент отвечает за работу приводов электростеклоподъемников;
  • C – Является защитным звеном в связке между генератором и вентилятором отопительной системы. При выходе данного устройства обогрев салона перестает работать;
  • D – Элемент отвечает за работу стеклоподъемников на задних пассажирских дверях. Иногда данный элемент отсутствует в системе предохранителей: в таком случае сеть замыкается либо напрямую, либо через элемент с маркировкой А;
  • F – Предохранитель отвечает за работу системы антиблокировки колес при торможении. На старых версиях Мондео выход из строя данного элемента попросту отключает ABS, однако на более современных моделях автомобиль может попросту не завестись вплоть до устранения неисправности – происходит электронная блокировка двигателя;
  • G – Обычно данный элемент отвечает за несколько дополнительных аксессуаров, установленных в салоне транспортного средства. В заводской комплектации Мондео первого поколения через данное звено подключаются прикуриватель, комплект аудио системы, омыватели фар при их наличии. Также производитель рекомендует через данное звено подключать сигнализацию или охранный комплект, а также навигацию или мультимедийное оборудование;
  • H – Приборы отвечают за работу стоп-сигналов. Иногда через данный предохранитель также подключают вспомогательные стоп-сигналы или противотуманные фары либо прожектора;
  • L-M – Редко, однако иногда встречаются. С завода звенья предназначены для подключения приводов передней пары стеклоподъемников, однако при самостоятельной доработке автомобиля через предохранители подключаются мелкая акустика или сторонние гаджеты;
  • N – Как правило, звено предназначено для отображения датчиков индикации и приборной панели в автомобиле. Иногда также ко связке через предохранитель подкидывают мелкие опции – электрорегулировку зеркал, омыватели фар или стеклоочистители;
  • О – Предохранитель с маркировкой О отвечает за подачу звукового сигнала. Иногда через данное звено подключают вспомогательную сигнализацию или охранный комплекс;
  • P – На Мондео первой генерации предохранитель отвечает за климатроник или систему кондиционирования воздуха, при наличии подобного оборудования в комплектации автомобиля. В случае наличия только «печки» данный предохранитель заменяется обычно заглушкой в блоке и может использоваться для подключения дополнительных гаджетов;
  • T – При наличии в комплектации транспортного средства данное звено отвечает за обогрев передних сидений;
  • U – Элемент отвечает за работу центрального замка или опции блокировки дверей при начале движения транспортного средства.

Также важно помнить, что при попуске автомобиля на вторичном рынке машина может иметь другой блок предохранителей или перепутанную маркировку. В этом случае рекомендуется заблаговременно спросить у предыдущего владельца об особенностях конструкции и прокладки электроцепи транспортного средства – в противном случае при первой поломке придется долго диагностировать и отмечать контакты проводки. Также для удобства работы и обслуживания автомобиля желательно приобретать оригинальный комплект предохранителей от оригинального производителя, которые помимо гарантии качества и совместимости, имеют оригинальный цвет и маркировку, позволяющие быстро произвести замену по плану сервисной книги автомобиля

Также для удобства работы и обслуживания автомобиля желательно приобретать оригинальный комплект предохранителей от оригинального производителя, которые помимо гарантии качества и совместимости, имеют оригинальный цвет и маркировку, позволяющие быстро произвести замену по плану сервисной книги автомобиля.

Если предохранители регулярно выходят из строя, то необходимо проверить напряжение электросети – возможны проблемы с генератором или АКБ транспортного средства.

Блок под капотом

Находится в левой части, около аккумуляторной батареи, под защитной крышкой.

Фотография

Схема

Обозначение схемы

1 80А Главная питающая бортовая сетевая электро цепь
2 60А Двигатель вентилятора радиатора
3 60А ABS/TCS — система и при определенных условиях дизельный двигатель
4 20А Зажигание
5 30А Обогреваемое ветровое стекло (левая часть)
6 30А Обогреваемое ветровое стекло (правая часть)
7 30А Система торможения с ABS (антиблокировочная система)
8 30А Обогреваемые сиденья, компрессор кондиционера
9 20А Модуль EEC, магнитный клапан холодного старта (дизель)
10 20А Замок зажигания
11 3А Память EEC-модуля зажигания, Блок управления двигателем
12 15А Звуковой сигнал и световая сигнализация
13 15А Датчик Лямбда-зонда
14 15А Электрический топливный насос (карбюраторный двигатель)
15 10А Ближний свет справа
16 10А Ближний свет слева
17 10А Дальний свет справа
18 10А Дальний свет слева

Реле

R1 Реле дневных ходовых огней
R2 Реле вентилятора системы охлаждения (высокая скорость)
R3 Реле кондиционера
R4 Реле муфты кондиционера
R5 Реле вентилятора системы охлаждения (низкая скорость)
R6 Реле стартера
R7 Реле звукового сигнала
R8 Реле топливного насоса
R9 Реле ближнего света
R10 Реле дальнего света
R11 Главное реле
D1 Диод для защиты от обратного тока

Как проверить исправность предохранителя

Существует два способа. Каждый метод по своему уникален, при этом полностью осуществим без посторонней помощи.

Визуальная проверка

Некоторые предохранители делаются из прозрачного пластика. Устройства легко определить на предмет повреждения по разорванной соединительной части ножек. Для непрозрачных модификаций методика не подойдет.

Проверка мультиметром

Второй метод подразумевает проверку цепи специальным прибором. На диагностическом устройстве выбирается режим прозвонки и подключается к необходимому отсеку сети. Если предохранитель перегорел, мультиметр покажет обрыв.

Как самостоятельно заменить предохранители на Фокус 1

Для замены поврежденных элементов автомобиля потребуется выполнить процедуру:

  • вскрыть крышку монтажного блока;
  • используя специальный пинцет извлечь предохранитель из посадочного места;
  • вставить в гнездо новый предохранитель.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
