Схема предохранителей ниссан авенир

Общее расположение блоков

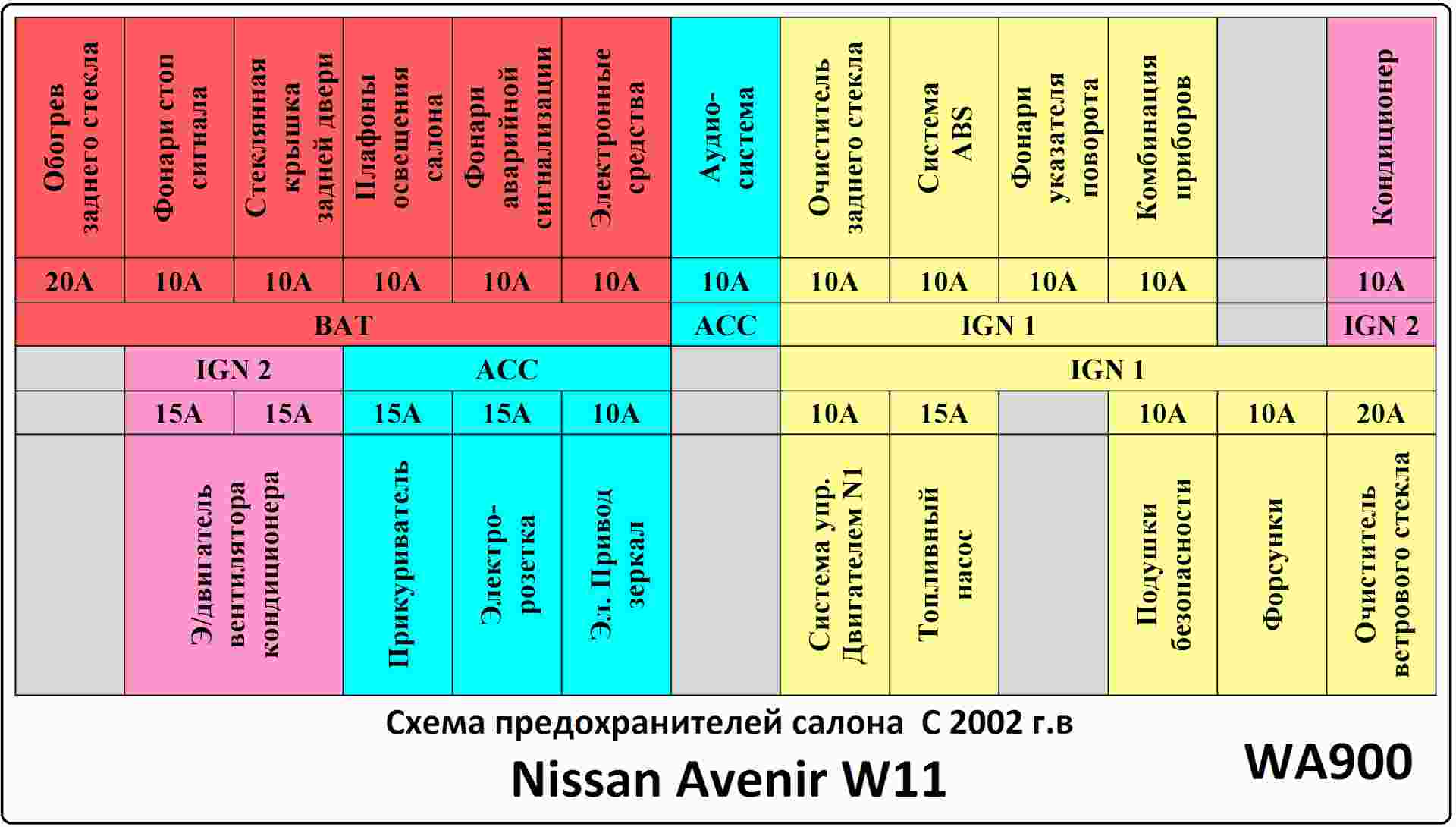

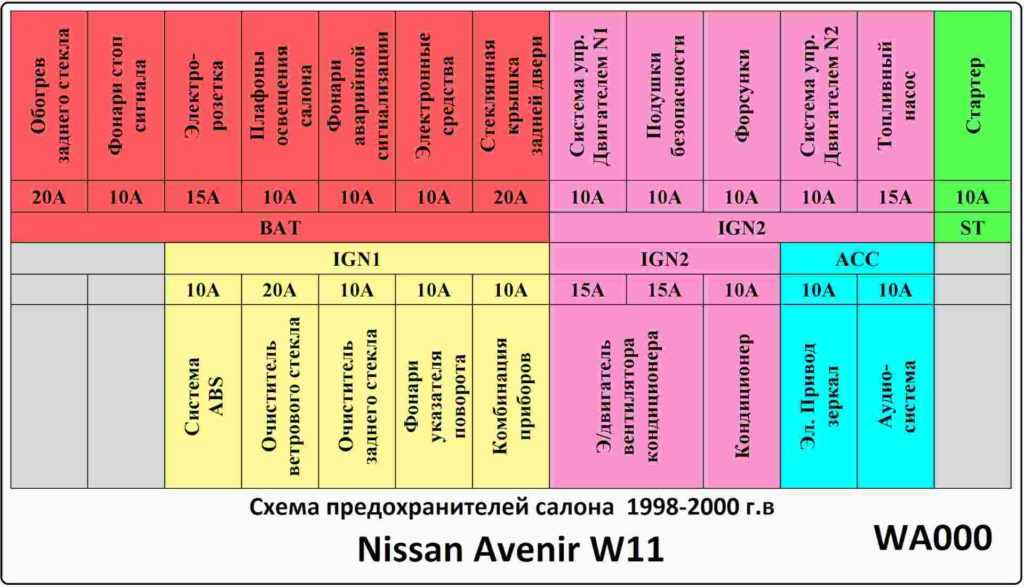

Предохранители и реле в салоне

Находится с правой стороны за перчаточным ящиком.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Видео пример расположения и замены предохранителя прикуривателя.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

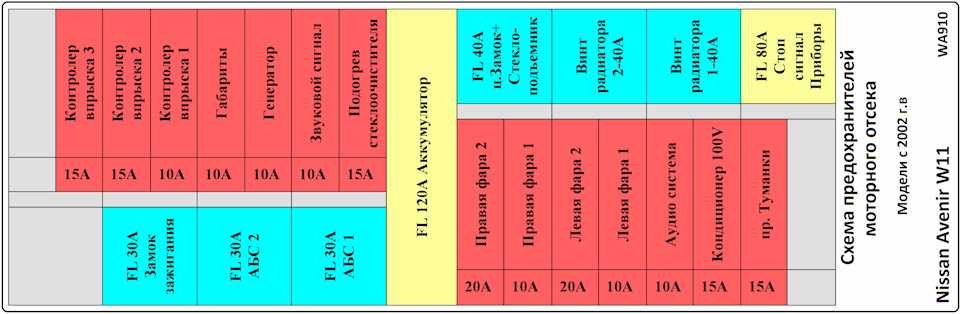

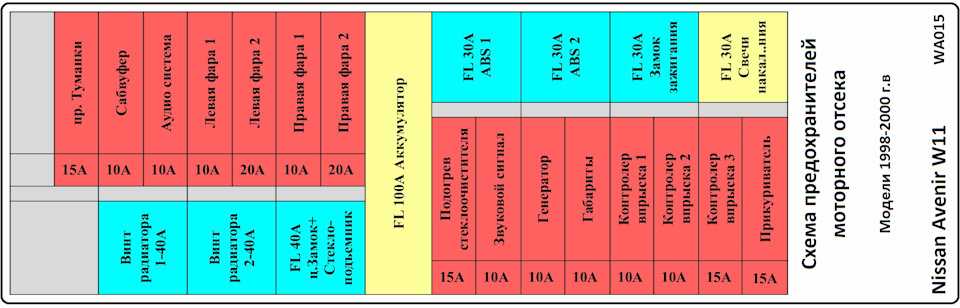

Предохранители под капотом

Данный блок находится рядом с аккумулятором.

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,1,0,0 —>

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Блок с реле

Он расположен с обратной стороны, около бочка с омывающей жидкостью.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Предохранители и реле ниссан авенир и эксперт с фотографиями блоков и описанием назначения

Nissan Avenir — универсал среднего класса, выполненный на платформе второго поколения Nissan Primera. Первое поколение производилось в кузове с маркировкой W10 в 1990, 1991, 1992, 1993, 1994, 1995, 1996, и 1997 годах. Второе поколение обозначалось W11 и выпускалось в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. Nissan Expert это грузопассажирский «универсал» на базе авенир. Поэтому расположение блоков у них схожее. Мы представляем описание блоков с предохранителями и реле, для автомобилей ниссан авенир и ниссан эксперт, места их расположения, а так же схемы с расшифровкой элементов.

Электрическая схема автомобиля KIA

Электросхема автомобилей KIA, вся схема электропроводки для удобства разделена на отдельные модули.

Схема электрическая автомобиля KIA — cистема пуска и генераторной установки

1 — аккумуляторная батарея; 2 — плавкая вставка HEAD (25 A); 3 — плавкая вставка IG2 (30 А); 4 — выключатель (замок) зажигания; 5 — генератор; 6 — предохранитель цепи стартера (10 А); 7 — выключатель блокировки стартера (только на автомобилях с автоматической коробкой передач); 8 — реле стартера; 9 — предохранитель стартера (20 А); 10 — стартер KIA.

Электросхема соединения диагностических колодок

1 — аккумуляторная батарея; 2 — плавкая вставка BTN (30 А); 3 — предохранитель ECU B+ (10 А); 4 — соединительная колодка; 5 — колодка диагностики системы OBD-II; 6 — колодка диагностики системы управления двигателем.

Соединение звукового сигнала, стоп-сигнала и света заднего хода KIA

1 — аккумуляторная батарея; 2 — плавкая вставка IG1 (20 А); 3 — плавкая вставка BTN (30 А); 4 — предохранитель STOP (15 А); 5 — соединительный блок; 6 — выключатель (замок) зажигания; 7 — предохранитель METER (10 А); 8 — выключатель света заднего хода; 9 — выключатель стоп-сигналов; 10 — реле звукового сигнала; 11 — звуковой сигнал; 12 — выключатель звукового сигнала; 13 — блок иммобилизатора.

Схема соединения указателей поворота и аварийной сигнализации

1 — аккумуляторная батарея; 2 — плавкая вставка IG2 (30 А); 3 — предохранитель HAZARD (15 A); 4 — выключатель (замок) зажигания; 5 — выключатель аварийной сигнализации; 6 — правый повторитель; 7 — выключатель указателей поворота; 8 — реле указателей поворота; 9 — левый повторитель.

Электрокорректор фар KIA и фонарей заднего противотуманного света

2 — предохранитель A. FOG (10 А); 3 — предохранитель HLLD (10 А); 4 — электрокорректор правой фары; 5 — электрокорректор левой фары; 6 — переключатель корректора фар; 7 — выключатель задних противотуманных фонарей; 8 — задний противотуманный фонарь; 9 — реле заднего противотуманного фонаря.

Система DRL

1 — аккумуляторная батарея; 2 — плавкая вставка TNS (30 А); 3 — плавкая вставка IG2 (30 А); 4 — плавкая вставка IG1 (20 А); 5 — выключатель (замок) зажигания; 6 — соединительный блок; 7 — блок иммобилизатора; 8 — электронный блок системы DRL; 9 — выключатель сигнальной лампы включения стояночного тормоза; 10 — реле системы DRL; 11 — плавкая вставка HEAD (25 A).

Схема соединения системы ETWIS и ламп освещения салона автомобиля KIA

1 — аккумуляторная батарея; 2 — предохранитель IG1 (20 А); 3 — предохранитель ROOM (10 А); 4 — выключатель (замок) зажигания; 5 — соединительный блок; 6 — электронный блок системы ETWIS; 7 — выключатель левой передней двери; 8 — выключатель правой передней двери; 9 — выключатель правой задней двери; 10 — выключатель левой задней двери; 11 — выключатель лампы подсветки багажника; 12 — выключатель лампы подсветки багажного отделения (для автомобилей с кузовом хэтчбек); 13 — лампа подсветки багажника; 14 — лампа подсветки салона; 15 — плафон освещения салона; 16 — выключатель.

Соединения фар головного света и передних противотуманных фар

1 — аккумуляторная батарея; 2 — плавкая вставка TNS (30 А); 3 — реле; 4 — выключатель передних противотуманных фар; 5 — правая противотуманная фара; 6 — левая противотуманная фара; 7 — левая фара; 8 — правая фара авто.

Продолжение электросхемы автомобиля KIA

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Описание для ниссан авенир

Предохранители в салоне

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Описание

p, blockquote 16,0,0,0,0 —>

Верхний ряд Группа BAT 1. 20А — электрообогрев заднего стекла 2. 10А — стоп-сигналы 3. 15А — гнездо прикуривателя в салоне 4. 10А — салонное освещение 5. 10А — фары 6. 10А — запасная цепь (предохранитель по умолчанию не используется) 7. 10А — электрообогрев переднего стекла (опция)

p, blockquote 17,1,0,0,0 —>

Группа IGN1 1. 10А — блок управления двигателем 2. 10А — SRS (подушки безопасности) 3. 10А — электрооборудование впрыска 4. 10А — запасная цепь (предохранитель по умолчанию не используется) 5. 15А — топливный насос

p, blockquote 18,0,0,0,0 —>

Группа ST 1. 10А — стартер

p, blockquote 19,0,0,0,0 —>

Нижний ряд Группа IGN1 1. 10А — ABS (антиблокировочная система) 2. 20А — передние дворники 3. 10А — задний дворник 4. 10А — поворотные сигналы 5. 10А — приборная панель

p, blockquote 20,0,0,0,0 —>

Группа IGN2 1. 15А — вентилятор охлаждения двигателя 2. 15А — вентилятор охлаждения двигателя 3. 10А — кондиционер

p, blockquote 21,0,0,0,0 —>

Группа ACC 1. 10А — электрозеркала 2. 10А – аудиооборудование

p, blockquote 22,0,0,0,0 —>

Вариант 2

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,1,0 —>

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Предохранители и реле Kia Ceed 1 (ED), 2006 — 2012

Цепи питания электрического оборудования защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.

Рассмотрены схемы Киа Сид ED/FL 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска.

В моторном отсеке

Местонахождение блока отмечено на рисунке картинке цифрой 8.

Схема предохранителей и реле в подкапотном блоке
№	Назначение	Ток, А
1	Система курсовой устойчивости ESP и антиблокировочкая система тормозов ABS	20
2	40
3	Электронный блок управления электрооборудованием салона	50
4	Обогрев зеркал заднего вида	40
5	Электровентилятор	40
6	Электровентилятор системы кондиционирования	40
7	Омыватель передних фар	20
8	Резерв	20
9	Генератор	125
10	Электроусилиталь рулевого управления	80
11	Передние противотуманные фары	15
12	Кондиционер	10
13	Аварийная сигнализация	15
14	Резерв	10
15	20
16	Топливный насос	15
17	Резерв	15
18	Блок управления двигателем	10
19	10
20	20
21	Топливные форсунки, система кондиционирования	15
22	Датчики	10
23	Звуковой сигнал	15
24	Электронный блок управления электрооборудованием салона	50
25	Стартер, выключатель (замок) зажигания	40
26	Выключатель (замок) зажигания	30
27	Главное реле	30
28	Система курсовой устойчивости ESP, антиблокировочная система тормозов ABS, датчик курсовой устойчивости	10
29	Система зажигания	10
30	Выключатель лампы света заднего хода	10
31	Ближний свет правой передней фары	10
32	Ближний свет левой передней фары	10
33	Дальний свет фар	20
34	Датчики	10
R1	Реле алектровенталятора системы охлаждения (малая скорость вращения)
R2	Реле электровентилятора системы охлаждения (высокая скорость вращения)
R3	Реле стартера
R4	Реле топливного насоса
R5	Реле кондиционера
RS	Реле ближнего света фар
R7	Реле звукового сигнала
R8	Реле дальнего света фар
R9	Реле заднего противотуманного фонаря
R10	Реле стеклоочистителя
R11	Главное реле

Назначение и расположение реле (Сид с дизельными двигателями)

1 — реле 2 конденсора; 2 — реле 1 конденсора; 3 — реле стартера; 4 — реле топливного насоса; 5 — реле системы кондиционирования воздуха; б — реле ближнего света фар; 7 — реле звукового сигнала; 8 — реле дальнего света фар; 9 — реле противотуманных фар; 10 реле стеклоочистителя; 11 — главное реле; 12 — реле обогревателя топливного фильтра; 13 — реле #3 обогревателя PTC; 14 — реле #2 обогревателя PTC; 15 — реле # 1 обогревателя PTC; 16 — реле свечей накаливания

В салоне

Блок находится в левом торце приборной панели.

Схема предохранителей в салонном блоке Киа Сид
№	Назначение	Ток, А
1	Реле стартера	10
2	Блок управления кондиционером	10
3	Систем обогрева наружных зеркал заднего вида	10
4	Обогрев сидений	15
5	Кондиционер	10
6	Лампы дальнего света	10
7	Стеклоочиститель ветрового окна	25
8	Стеклоочиститель двери задка	15
9	Выключение ближнего света фар в дневное время суток	15
10	Задние противотуманные фонари	10
11	Блок управления стеклоподъемниками	25
12	Часы	10
13	Предохранитель прикуривателя киа сид	15
14	Люк, реле блока управлением зажигания	20
15	Реле обогревателя ветрового стекла	15
16	Стоп-сигналы	15
17	Освещение салона	15
18	Аудиосистема, маршрутный компьютер	15
19	Дверь задка	15
20	Блокировка электрических стеклоподъемников (правая сторона)	25
21	Блокировка электрических стеклоподъемников (левая сторона)	25
22	Электрические стеклоподъемники	25
23	Розетка электрического питания	15
24	Блок переключателей	10
25	Контрольная лампа подушки безопасности	10
26	Панель приборов	10
27	Подушка безопасности	15
28	Резерв	15
29	Передняя розетка электрического питания	15
30	Задний правый габаритный фонарь	10
31	Задний левый габаритный фонарь	10

Месторасположение реле в салоне

1 — реле заднего освеще­ния, реле стеклоподъемников, реле отопителя, реле двери багажного отделения: 2 — реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредитель­ной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM

Блок предохранителей Audi A4 B5

Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение предохранителей audi a4 в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

• Расположение блока предохранителей в салоне автомобиля.
• С левой стороны сбоку панели.
• 1 — блок предохранителей
• 2 — пинцет для извлечения предохранителей
• 4 — кривошип для аварийного управления люком.

Назначение предохранителей Ауди а4
1	5А — Обогрев форсунок стеклоомывателя
2	10А — Указатели поворотов
3	5А — Реле омывателей фар. Освещение: перчаточног о ящика, моторного отделения, кондиционера, АКПП панели приборов
4	5А — Освещение номерного знака
5	10А — Панель приборов, подогрев сидений дисплей АКПП. переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6	5А — Центральный замок
7	10А — Системе ABS
8	5А — Телефон
9	10А — Обогрев зеркал и дверных замков
10	5А — Корректор фар
11	5А — Круиз-контроль
12	10А — Встроенная диагностика
13	10А — Стоп-сигналы
14	10А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15	10А — Панель приборов, АКПП , кондиционер, навига­ционная система
16	5А — Система ABS
17	10А — Обогрев дверных замков
18	10А — правый дальний свет
19	10А — Левый дальний свет
20	15А — Правый ближний свет, электрокорректор фар
21	15А — Левый ближний свет, электрокорректор фар
22	5А — Правые габаритные огни
23	5А — Левые габаритные огни
24	25А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25	30А — вентилятор отопителя, кондиционер
2627	30А — Обогрев заднего Стекла, обогрев зеркал, рециркуляция воздуха
28	15А — Управление двигателем
30	20А — Электропривод люка в крыше
31	15А — Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32	20А — Управление двигателем
33	15А — предохранитель прикуривателя audi a4
34	15А — Управление двигателем
35	30А — Электророзетка для прицепа
36	15А — Телефон, радио
38	15А — Освещение багажника, центральный замок
39	15А — Аварийное освещение
40	25А — Клаксон
41	25А — Система ABS (гидромодулвтор/насос]42
42	40А — Вентилятор
43	5А — S-контакт [центральный замок, радио, навигационная система)
44	30А — Подогрев сидений

Расположение реле Ауди А4.

У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле.

Центральное распределительное устройство — B. Реле обозначены черным цветом.

1	Разгрузочное реле для контакта X
2	Реле звукового сигнала
3	Реле системы очистки рассеивателей фар
4	Реле автоматической коробки пере­дач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой короб­ки передач
5	Реле прерывистого режима работы системы очистки и смывания
6	Реле топливного насоса или соот­ветственно свечей накаливания

Основная плата реле -A-.

3	Реле электромагнитной муфты (система кондиционирования]
4	Блок управления сигнализаторами
5	Блок управления сигнализаторами
7	—
8	Реле фар дневного света
9	Реле фар света
10	Реле противотуманных фар
11	Блок управления для зеркала с функцией откидывания
12	Блок управления для зеркала с функцией откидывания
13	—
14	Предохранитель для специальной сигнальной системы
15	—
16	Предохранитель для специальной сигнальной системы
17	Предохранитель для таксометра
18	Предохранитель гидравлического насоса системы Предохранитель передатчика

1. Дополнительная плата реле Audi A4.
2. Расшифровка.

1	Репе задних противотуманных огней
2	Реле режима работы вентилятора на максимальной скорости
3	Реле режима работы вентилятора на первой ступени
4	Реле блока управления стекло­подъемником
5-15	—
16	Предохранитель механизма пере­становки сиденья
17	—
18	Предохранитель гидравлического насоса системы (ABS)
19	Предохранитель вентилятора радиа­тора
20	—
21	Реле обмотки переключения вен­тилятора радиатора
22	Реле задних стеклоподъемников
23	Реле передних стеклоподъемников
24	Реле системы центрального запи­рания и противоугонной системы

Плата реле блока электроники в моторном отсеке.

1	Реле системы обогрева кислород­ного датчикаРеле I свечей накаливания — ох­лаждающей жидкости
2	Реле II свечей накаливания — ох­лаждающей жидкости
3	Реле системы прямого впрыски­вания дизельного двигателя
4-5	—
6	Предохранитель электрооборудова­ния двигателя
7	Предохранитель I свечей накалива­ния — охлаждающей жидкости
8	Предохранитель II свечей накалива­ния — охлаждающей жидкости
9	Предохранитель свечей накалива­ния

Описание предохранителей : расположение, схемы, цена

Замена предохранителей на Nissan Primera P122

• Рекомендации по техническому обслуживанию предохранителей2.1

Во всех трех поколениях Ниссан Примера Р10, Р11, Р12 предустановлены модули защиты ножевого типа.

Схема расположения реле – коммутаторов

ОбозначениеКакой за что отвечает / что обеспечивает

K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация
K 18	Электронный блок управления силовым агрегатом

Схема установки предохранителей

Маркировка / амперажЗа что отвечает (с описанием)

F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)

Признаки неисправности предохранителей на Ниссан Примера третьего поколения

• На приборной панели сигнализирует индикатор о поломке механизмов, оборудования в моторном отсеке;
• Силовые агрегаты не работают при подаче тока, активации режимов;
• Блок с предохранителями на ощупь горячий, с явной нехарактерной температурой;
• В месте дислокации защитных модулей слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра автомобиля, вследствие чего оборудование перестает исправно функционировать;
• Покупка с последующей установкой не оригинальных запчастей;
• Нарушение технологии монтажа запасных деталей, комплектующих;
• Повреждение монтажного блока с защитными модулями;
• Короткое замыкание в электрической проводке;
• Повреждение изоляции кабелей;
• Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса;
• Ослабленные контакты клемм.

Описание для ниссан авенир

Предохранители в салоне

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Описание

p, blockquote 16,0,0,0,0 —>

Верхний ряд Группа BAT 1. 20А — электрообогрев заднего стекла 2. 10А — стоп-сигналы 3. 15А — гнездо прикуривателя в салоне 4. 10А — салонное освещение 5. 10А — фары 6. 10А — запасная цепь (предохранитель по умолчанию не используется) 7. 10А — электрообогрев переднего стекла (опция)

p, blockquote 17,1,0,0,0 —>

Группа IGN1 1. 10А — блок управления двигателем 2. 10А — SRS (подушки безопасности) 3. 10А — электрооборудование впрыска 4. 10А — запасная цепь (предохранитель по умолчанию не используется) 5. 15А — топливный насос

p, blockquote 18,0,0,0,0 —>

Группа ST 1. 10А — стартер

p, blockquote 19,0,0,0,0 —>

Нижний ряд Группа IGN1 1. 10А — ABS (антиблокировочная система) 2. 20А — передние дворники 3. 10А — задний дворник 4. 10А — поворотные сигналы 5. 10А — приборная панель

p, blockquote 20,0,0,0,0 —>

Группа IGN2 1. 15А — вентилятор охлаждения двигателя 2. 15А — вентилятор охлаждения двигателя 3. 10А — кондиционер

p, blockquote 21,0,0,0,0 —>

Группа ACC 1. 10А — электрозеркала 2. 10А – аудиооборудование

p, blockquote 22,0,0,0,0 —>

Вариант 2

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,1,0 —>

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Описание для ниссан авенир

Предохранители в салоне

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Описание

p, blockquote 16,0,0,0,0 —>

Верхний ряд Группа BAT 1. 20А — электрообогрев заднего стекла 2. 10А — стоп-сигналы 3. 15А — гнездо прикуривателя в салоне 4. 10А — салонное освещение 5. 10А — фары 6. 10А — запасная цепь (предохранитель по умолчанию не используется) 7. 10А — электрообогрев переднего стекла (опция)

p, blockquote 17,1,0,0,0 —>

Группа IGN1 1. 10А — блок управления двигателем 2. 10А — SRS (подушки безопасности) 3. 10А — электрооборудование впрыска 4. 10А — запасная цепь (предохранитель по умолчанию не используется) 5. 15А — топливный насос

p, blockquote 18,0,0,0,0 —>

Группа ST 1. 10А — стартер

p, blockquote 19,0,0,0,0 —>

Нижний ряд Группа IGN1 1. 10А — ABS (антиблокировочная система) 2. 20А — передние дворники 3. 10А — задний дворник 4. 10А — поворотные сигналы 5. 10А — приборная панель

p, blockquote 20,0,0,0,0 —>

Группа IGN2 1. 15А — вентилятор охлаждения двигателя 2. 15А — вентилятор охлаждения двигателя 3. 10А — кондиционер

p, blockquote 21,0,0,0,0 —>

Группа ACC 1. 10А — электрозеркала 2. 10А – аудиооборудование

p, blockquote 22,0,0,0,0 —>

Вариант 2

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,1,0 —>

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>
