Предохранители и реле renault (dacia) logan/sandero

Предохранители Рено Сандеро схема и где находятся

Защита электропроводке в Сандеро

Электрооборудование, подключенное к бортовой электросети популярного авто Рено Сандеро, защищено двумя комплектами предохранителей. Первый размещается под приборной консолью. Другой дислоцируется под капотом на стационарной основе. Его точное местонахождение – АКБ. Именно, плавкие перемычки призваны обеспечить защиту электропроводки при повышении силы тока сверх допустимых значений. В данной статье подробно разберемся, где находятся непосредственно сами предохранители и как их нужно правильно заменять, хотя в этом в деле на помощь многим придет схема.

Каждый предохранительный элемент на Рено Сандеро и в версии Степвей отвечает за защиту строго определенной силовой и дополнительной электроцепи. Повышение силы тока приводит к его перегоранию, что в свою очередь защищает проводку и оборудование машины от выхода из строя.

Плавка перемычек является следствием короткого замыкания и указывает на конкретное место обрыва цепи.Для того, чтобы предотвратить потенциальные возгорания машины или возникновение более серьезных поломок на Рено Сандеро, и на версии Степвей необходимо правильно выбрать место размещения перемычек.

Дастер отзывы владельцев все минусы

Блок предохранителей под капотом авто

Блок с предохранителями находится с левой стороны от АКБ, это хорошо показывает схема. Он включает элементы защиты систем, отвечающих за работоспособность мотора Рено и защищающих силовые цепи автомобиля.

БП двигателя необходим для защиты:

Системы зажигания и объединенных с замком потребителей;
Энергосистемы ЭБУ для блока, управляющего мотором;
Силовых реле кулеров и запитки главного регулятора;
Питания БП около консоли с приборами;
Регулятора климат-контроля, топливного насоса и омывателя элементов передней световой оптики машины.

Блок предохранителей под торпедой авто

Конструкция и ее особенности обуславливаются предназначением сборки и строго определяются в процессе проектирования. Где находятся? БП с левой стороны от приборной панели дислоцируется вблизи рукоятки, фиксирующей крышку капота. Если потребуется провести осмотр деталей, то придется снять пластиковый декор в виде вставок.

Системы световой сигнализации;
Охранного комплекса;
Питания узла электрических приборов;
Энергосистемы ЭБУ для блока, управляющего мотором;
Кабеля печки и прикуривателя;
Обмоток реле и электрических приводов.

Для цепей Рено Сандеро, в том числе и для версии Степвей с малой силой тока надобность в применении сложных предохранителей отпадает. Плавкий элемент более функционален и полностью оправдывает свое применение. Для наиболее мощных источников энергопотребления, кулеров печки и охлаждения мотора применяется подсоединение мощных клемм реле.

Ремонтные работы

Приступая к выполнению ремонтных работ необходимо быть точно уверенным в поломке расходной комплектующей, и пригодится схема, чтобы понять точно где находятся те или иные предохранители. Это можно сделать, используя прибор. Перед снятием предохранителя обязательно отключить минусовой контакт на АКБ. Перед монтажом новых расходников необходимо корректно установить и исправить причину поломки.

Для снятия небольших перемычек Renault Sandero придётся воспользоваться пинцетом, который располагается на крышке сборки салона и имеет особые концы. Более крупные предохранители без проблем вытаскиваются пальцами. Если требуется усилие для извлечения перемычки, то используют шлицевую отвертку тонкого типа

Применять ее следует осторожно, чтобы не повредить другие части электроцепи

БП в моторном отсеке Renault Sandero проверяется путем отведения защелки крышки. После удаления крышки неисправность можно обнаружить сразу. В БП передней консоли можно получить доступ, просто открыв крышку.

Наиболее часто «горит» предохранитель прикуривателя на плате. Запитка для электроцепи данного устройства осуществляется током в 10 А. От блока перемычек через проводку определенной толщины ток поддается на гнезда панели. От прикуривателя питание могут получать различные потребители.

При первых признаках неисправностей рекомендуется осмотреть цепь прикуривателя и решить проблему. На предохранители наносится стандартный маркер красным цветом F38 (10 A). Через данный контур питания получает ток и автомагнитола. Электроцепь подключается от центрального замка зажигания машины.

Подключение регистратора к блоку предохранителей

Чтобы установить на машину видео регистратор достаточно запитать его от свободного гнезда предохранителя. На машине имеется несколько пустых выводов.Суть процедуры выглядит так.

Демонтировать монтажный блок, предварительно отключив от него питание.
Присоединить к свободному выводу силовую магистраль регистратора.
Установить в гнездо предохранитель.
Собрать систему в обратном порядке и вывести проводку устройства любым удобным способом.

Реле Сандеро Степвей устанавливаются в удобных местах и легкодоступны для обслуживающего персонала. Благодаря подобной конструкции заменить поврежденный элемент водитель может самостоятельно.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

При неисправности одного из электроприборов, прежде всего, проверьте соответствующие предохранители. Отсоедините крышку А используя выемку 1.

А — Пустое место В — Импульсный стеклоподъемник водителя C-J — Свободные места 1 — Электрический стеклоподъемник передней двери 2 — Левая фара дальнего света 3 — Правая фара дальнего света 4 — Левая фара ближнего света 5 — Правая фара ближнего света 6 — Левые габаритные фонари 7 — Правые габаритные фонари 8 — Электрический стеклоподъемник задней двери 9 — Задний противотуманный фонарь 10 — Звуковой сигнал 11 — Автоматическая блокировка дверей 12 — Системы АБС-ESC, выключатель стоп-сигналов 13 — Верхний светильник, импульсный стеклоподъемник, кондиционер,светильник багажного отделения 14 — Система поддержания курсовой устойчивости (ESC) 15 — Задний ход, стеклоочиститель 16 — Регулятор/Ограничитель скорости, зеркало заднего вида с обогревом,заднее стекло, сигнальная лампа непристегнутого ремня безопасности, система помощи при парковке, мультимедийная система, ветровое стекло с подогревом 17 — Лампы дневного света 18 — Стоп-сигнал 19 — Впрыск топлива 20 — Подушка безопасности 21 — Перекрытие системы ГБО, перекрытие системы ГБО и системы подачи бензина или отключение роботизированной коробки передач или автоматической коробки передач.

Извлеките предохранитель с помощью зажима 1, расположенного на тыльной стороне крышки А. Чтобы извлечь предохранитель из зажима, сдвиньте его в сторону (как показано на рисунке). Свободные гнезда для предохранителей использовать не рекомендуется.

Проверьте соответствующий предохранитель и в случае необходимости замените его обязательно новым предохранителем, имеющим тот же номинал. Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием.

Плавкие предохранители в моторном отсеке В

Особенности автомобилей с ГБО

Специальный предохранитель для прерывания работы ГБО 2 находится в блоке В.

Renault Sandero — субкомпактный хэтчбек произведенный на одной платформе с рено логан. Внедорожная версия данной модели известна под названием Sandero Stepway. Рено сандеро 1 поколения выпускалось в 2008, 2009, 2010, 2011, 2012 и 2013 годах. После, автомобиль обновили и в 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах и по настоящее время, поставляется 2 поколение Renault Sandero. Мы предоставляем информацию с описанием предохранителей и реле Рено Сандеро Степвей, места их расположения, фотографии и схемы блоков. Предоставим видео пример замены предохранителя прикуривателя.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Задние противотуманные фонари

Поверните крайнее кольцо рычага подрулевого переключателя 3 в положение, при котором метка 4 совместится с соответствующим символом. Задние противотуманные фонари включатся, если включено наружное освещение.

При этом включается соответствующая сигнальная лампочка на щитке приборов. Не забывайте выключать задние противотуманные фонари, когда в них нет необходимости, чтобы не мешать другим участникам движения.

Когда наружные осветительные приборы выключаются, одновременно выключаются задние противотуманные фонари и противотуманные фары (если они установлены).

Кол-во блоков: 8 | Общее кол-во символов: 6911Количество использованных доноров: 3Информация по каждому донору:

http://LoganRenault.ru/html/p220.html: использовано 6 блоков из 6, кол-во символов 2149 (31%)
https://www.club-renault.ru/forum/topic/45966-problema-s-pereklyucheniem-blizhnego-i-dalnego-sveta/: использовано 1 блоков из 2, кол-во символов 203 (3%)
http://wiki.zr.ru/%D0%9F%D0%BE%D0%B4%D1%80%D1%83%D0%BB%D0%B5%D0%B2%D1%8B%D0%B5_%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D0%B8_Logan_2005: использовано 1 блоков из 2, кол-во символов 4559 (66%)

before—>

Renault Sandero — субкомпактный хэтчбек произведенный на одной платформе с рено логан. Внедорожная версия данной модели известна под названием Sandero Stepway. Рено сандеро 1 поколения выпускалось в 2008, 2009, 2010, 2011, 2012 и 2013 годах. После, автомобиль обновили и в 2014, 2015, 2016, 2017, 2018, 2019 годах и по настоящее время, поставляется 2 поколение Renault Sandero. Мы предоставляем информацию с описанием предохранителей и реле рено сандеро степвей, места их расположения, фотографии и схемы блоков. Предоставим видео пример замены предохранителя прикуривателя.

p, blockquote<dp>1,0,0,0,0—>

p, blockquote<dp>2,0,0,0,0—>

p, blockquote<dp>3,0,0,0,0—>

Как устранить неисправность сигнала?

Способ реанимации неработающего сигнала на Рено Сандеро Степвей зависит от причины его поломки

Сгоревший предохранитель. Это самый простой вариант «ремонта». Для восстановления работоспособности сигнала, достаточно будет открыть блок предохранителей, вытащить сгоревший и заменить его на новый. Вся эта процедура займет у вас 1-2 минуты времени.
Выход из строя подрулевого переключателя. В этом случае потребуется снимать указанную деталь и разбираться с контактами. Скорее всего, достаточно будет заменить провод, либо просто припаять контакт и все заработает. Если провод перетерся на гарантийном автомобиле, то можно без проблем заменить у дилера переключатель на новый. При замене проводки, лучше всего поставить более гибкий и мягкий провод, т.к. жесткие перетираются довольно быстро.
Разбитый клаксон. Этот вариант потребует демонтажа клаксона и замены его на новую деталь. Клаксон у Рено Сандеро Степвей находится под капотом автомобиля.
Неисправность в электрической цепи. Это самый сложный вариант, который требует привлечения квалифицированного автоэлектрика, который должен будет найти причину поломки.

Схема предохранителей Сандеро

На фото показана схема, актуальная для 2017 года выпуска.На схеме обозначены основные элементы конструкции.

Распиновка предохранителей и реле

Вариант 2012 года будет сильно отличаться от систем более новых модификаций. Привести единую схему в одном фото или описании не получится. Схематическое изображение будет слишком большим и сложным для понимания. По этой причине производитель не приводит в руководствах по ремонту машины отдельные части электросхемы.

Предохранитель кондиционера

В первом поколении отвечает вставка подкапотного модуля F07. Стандартное реле муфты К4 ответственно за работу самого агрегата. После рестайлинга эти показатели изменились F39 и R1 или ER4.

Предохранитель топливного насоса

У модели 2010 года питается от бортовой сети через элементы F2 и 03 моторного и салонного блоков соответственно. От них подается напряжение на релейный выключатель К5.

Во втором поколении вставки остались на прежних местах, но изменилось расположение реле. Теперь это Er3.

Предохранитель стартера

Элементы изначально были вынесены отдельно от основных модулей. Обновленное авто получило предохранитель стартера №37.

Втягивающее реле и силовые выключатели устанавливаются на одинаковых местах. Это обусловлено конструктивными особенностями агрегатов.

Предохранитель омывателя

Для дорестайла система построена через элемент F03 и релейный выключатель К7. Рестайлинговый вариант защищен через элемент 15.

Поворотники

Для автомобиля первых годов выпуска предохранитель системы поворотов установлен в гнезде F4. Система переключателей запитана через вставку №29.

После обновления 2014 года устройство переместили в контактный разъем F24.

Релейные переключатели прерывателей устанавливаются на обоих модификациях машины отдельно. Расположение деталей можно определить по характерному щелканью под доской.

Предохранитель дворников

В первой модификации автомобиля за питание отвечает элемент F1. Паузы в срабатывании позволяет делать элемент 29.

Ходовые огни

Дневные осветительные приборы вынесены на гнездо №27 салонной монтажной платы. Реле ДХО монтируется отдельно под капотом.

После рестайлинга деталь перенесли на место 17.

Предохранитель габаритов

Система управления активацией габаритного света на первой модификации машины запитана для каждого борта отдельно. Здесь это предохранители 18 и 19 для левой и правой стороны.

Новое поколение оборудовано по другому принципу. Задние габариты вынесены на предохранитель F6, а передние проходят через F7.

Вентилятор охлаждения

Система защищается от силового элемента F36 в версии дорестайл. Отсюда замыкаются управляющие контакты релейного выключателя К2 и 3 соответственно.

В новом поколении автомобиля для модификации без кондиционера, за принудительный охладитель ответственна вставка 02 салонного модуля. Если на машине есть кондер, силовые жилы защищены от элементов 07 и 08 подкапотного отсека. Также здесь присутствует магистральная вставка Ef7. Если вентилятор отказал совсем, ее следует проверить в первую очередь.

Стоп-сигналы

Система автомобиля закольцована через вставку F03. Для версии после обновления электрооборудования перемещена на позицию F18.

Задние стеклоподъемники

Первое поколение транспортного средства оборудовано смежной системой защиты моторов позиционирования стекол. Здесь за питание передней и задней цепи отвечает предохранитель №13. Обновленные модификации авто уже избавлены от подобного недостатка. Электросхема разделена и имеет отдельный плавкий элемент на задние двери – F8.

Ближний свет

Система активации ламп питается через гнезда №9 и 10 для правой и левой фары. Позволяет освещению работать даже при критическом повреждении участка цепи.

Аналогично представлена защита ламп на обновленном авто. Здесь за указанные выше элементы отвечают детали, смонтированные на местах 4 и 5. Подача управления на подрулевой переключатель вынесена через предохранитель 27.

Соответствующие релейные выключатели монтируются на самих блоках фар.

Предохранитель печки

Контроль системы управления происходит через элементы F36 и 39 стандартной бортовой сети. Силовые магистрали вентилятора активируются от релюшки К1.

Зажигание

В салонном монтажном блоке устанавливается предохранитель F2, отвечающий за управление системой катушки зажигания. Силовые магистрали управляются от элемента 03, установленного там же.Основные цепи катушки проведены через реле К5.

Предохранитель на гудок

В зависимости от комплектации автомобиля проводка клаксона проложена через F10 либо 29. Также некоторые модификации после рестайлинга имеют подключение прибора напрямую к аккумуляторной батарее.

Предохранитель АБС

Дорестайловые автомобили оборудованы проводкой, где за систему ABS отвечают два элемента №15 и 12 установленных в салоне и под капотом.

Системы АБС авто новой версии защищены сразу от трех элементов – № 3, 6 и 12. Если система сбоит, обследовать необходимо все цепи последовательно.

Предохранитель заднего хода

Лампочка включения задней передачи на авто не является энергоемким потребителем. Маленький элемент закольцован через вставки №3 или 15 у старого и нового поколения транспорта.

Магнитола

Питание магнитофона от аккумуляторной батареи на первой и последней версии машины проходит через элементы 28 и 32. Если система аудио воспроизведения не работает после включения зажигания, проверяются предохранители 38 и 16 салонного монтажного блока.

Это интересно: Тормозные диски на Пежо 307: выбор и замена

Стоп-сигналы

Задние стеклоподъемники

Ближний свет

Соответствующие релейные выключатели монтируются на самих блоках фар.

Предохранитель печки

Зажигание

Предохранитель на гудок

Предохранитель АБС

Предохранитель заднего хода

Магнитола

Схема предохранителей Сандеро

На фото показана схема, актуальная для 2017 года выпуска.На схеме обозначены основные элементы конструкции.

Распиновка предохранителей и реле

Предохранитель кондиционера

Предохранитель топливного насоса

Во втором поколении вставки остались на прежних местах, но изменилось расположение реле. Теперь это Er3.

Предохранитель стартера

Предохранитель омывателя

Поворотники

После обновления 2014 года устройство переместили в контактный разъем F24.

Предохранитель дворников

Ходовые огни

После рестайлинга деталь перенесли на место 17.

Предохранитель габаритов

Вентилятор охлаждения

Рено сандеро 2

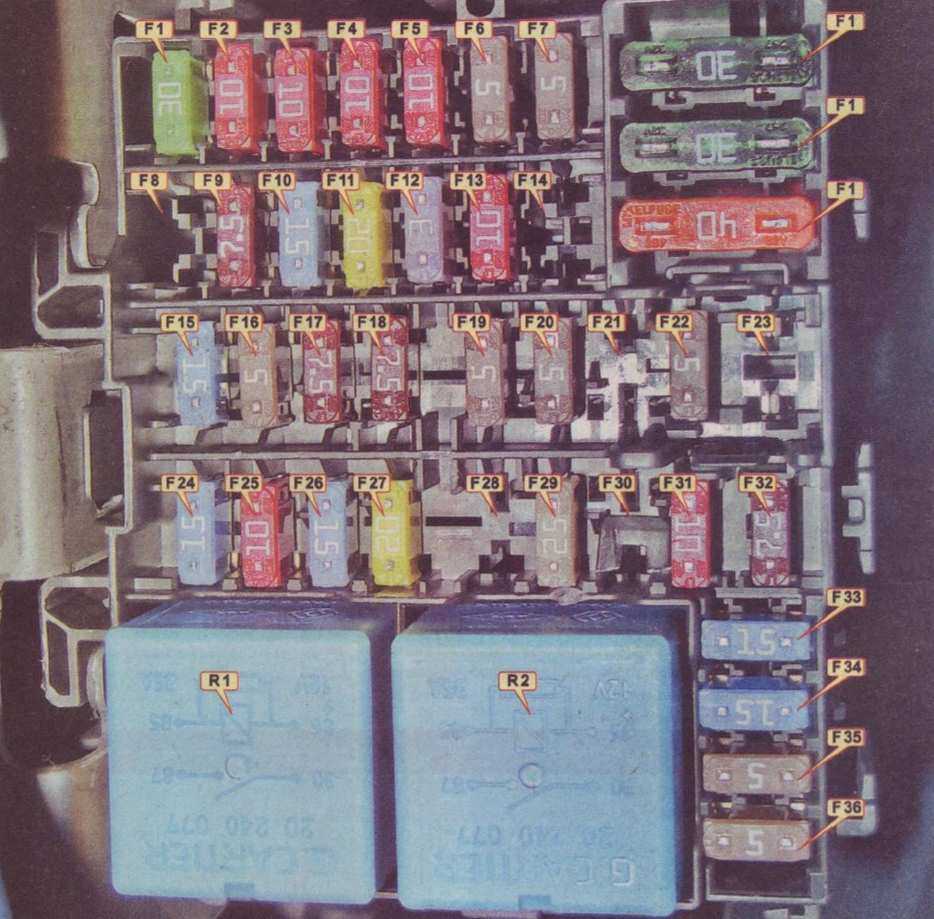

Блок в салоне

Расположен с левой стороны, под защитной крышкой.

Схема

Назначение

За прикуриватель отвечает предохранитель 33 на 15А.

Если у Вас автомобиль с повышенной комплектацией и количество реле и предохранителей отличается, сверьтесь с данным описанием.

Блок под капотом

Он расположен в монтажном отделении в моторном отсеки.

Схема

Обозначение

Клемма аккумулятора
Диод компрессора кондиционера
