Блок предохранителей в нише ног у пассажира
Подробная расшифровка
F2 | (5A) Передний правый габарит, задний правый габарит |
F3 | (10A) Ближний свет(правая фара) |
F4 | (10A) Левая фара — ближний свет, корректор фар |
F5 | (10A) Дальний свет (левая фара) |
F6 | (10A) Дальний свет (правая фара) |
F7 | (15A ) Аварийная сигнализация |
F8 | (15A) Звуковой сигнал |
F9 | (5A) Комбинация приборов, диагностический разъем |
F10 | (25A) Очиститель лобового стекла |
F11 | — |
F12 | (5A) Реле блокировки селектора КПП (диапазон «P») |
F13 | (5A) Комбинация приборов, подсветка органов управления, лампы подсветки номерного знака |
F14 | (15A) Электродвигатель вентилятора системы охлаждения |
F15 | (15A) Противотуманные фары, противотуманные фонари |
F16 | (25A) Обогреватель заднего стекла, обогреватель зеркал заднего вида на дверях |
F17 | (10A) Фонари заднего хода |
F18 | (10A) Аварийная сигнализация |
F19 | (10A) Стоп-сигналы |
F20 | (5A) Обогреватели форсунок омывателя лобового стекла |
F21 | (15A) Система ABS, диагностический разъем, блок системы проверки исправности ламп |
F22 | (10A) Телефон |
F23 | (15A) Прикуриватель — передний |
F24 | (5A) Система кондиционирования |
F25 | (15A) Система кондиционирования |
F26 | (5A) Система управления КПП, система поддержания скорости |
F27 | (15A) Клапан регулятора охлаждающей жидкости в отопителе, электродвигатель насоса системы охлаждения-АС |
F28 | (15A) Дополнительный обогреватель, электродвигатель насоса охлаждающей жидкости |
F29 | (10A) Подогреватель рулевого колеса |
F30 | — |
F31 | (15A) Топливный насос |
F32 | (20A) Подогреваемые кислородные датчики, э/м клапан аккумулятора паров топлива-AAH |
F33 | (20A) Подогреваемые кислородные датчики, датчик расхода воздуха-ABZ |
F34 | (15A) Подогреваемые кислородные датчики-задние |
F35 | (5A) Дополнительный отопитель |
F36 | (15A) Дополнительный отопитель |
F37 | — |
F38 | — |
F39 | (5A) Электронный блок управления ABS |
F40 | (10A) Электронный блок управления ABS |
F41 | (10A) Центральный замок, противоугонная система, привод открывания крышки багажника, лампы освещения салона, привод солнцезащитных шторок заднего стекла |
F42 | (10A) Блок управления электроприводом стеклоподъемников, электропривод зеркал заднего видана дверях, память сидений |
F43 | (10A) Лампы освещения багажника, лампа подсветки косметического зеркальца, лампы освещения салона |
F44 | (10A) Центральный замок, привод солнцезащитных шторок заднего стекла |
F45 | (15A) Противоугонная система |
F46 | (20A) Люк |
F47 | (15A) Электропривод стеклоподъемников, прикуриватель, обогреватели замков дверей |
F48 | (10A) Память зеркал заднего вида на дверях, память сидений |
F49 | (20A) Привод регулировки положения рулевой колонки |
F50 | (20A) Подогреватель сидений |
F51 | (60A) Электродвигатель вентилятора системы охлаждения |
Блок предохранителей в салоне ауди а3
Расположен с левого торца панели приборов, за защитной крышкой.
схема данного блока с предохранителями
Описание
F1 | (10A) Диагностический разъем, система управления двигателем, корректор фар, выключатель освещения, блок управления электрооборудованием прицепа |
F2 | (10A) Система управления АКПП, РКПП (DSG), система ABS, выключатель стоп-сигналов (датчик положения педали тормоза), блок диагностики, система управления двигателем,электронный блокуправления 4WD, усилитель рулевого управления |
F3 | (5A) Подушка безопасности |
F4 | (5A) Датчик состояния моторного масла, система дистанционного управления воротами гаража, внутреннее зеркало заднего вида, навигационная система, подогреватели сидений, система отопления/ кондиционирования, блок/ правления системой парковки, фонари заднего хода (с МКПП), главный выключатель системы TCS/ESP, блок управления системы определения наличия пассажира на сиденье, система контроля давления в шинах, обогреватели форсунок омывателя лобового стекла |
F5 | (5A) Блок управления ксеноновыми фарами (лев.) |
F6 | (5А) Блок управления ксеноновыми фарами (прав.) |
F7 | — |
F8 | — |
F9 | — |
F10 | — |
F11 | — |
F12 | (10A) Блок управления электрооборудованием двери(водителя), блок управления электрооборудованием двери (пассажира) |
F13 | (10A) Блок управления электрооборудованием двери (левый задний), блок управления электрооборудованием двери (правый задний), многофункциональный блок управления 2 |
F14 | (10A) Система управления АКПП, РКПП (DSG), система ABS (некоторые модели), блок управления системой парковки |
F15 | (10A) Лампы освещения салона |
F16 | (10A) Датчик дождя/ солнечного света, приемник дистанционного управления дополнительным отопителем, Диагностический разъем система отопления/ кондиционирования |
F17 | (5A) Противоугонная система |
F18 | — |
F19 | — |
F20 | — |
F21 | — |
F22 | (40) Отопитель/ кондиционер |
F23 | (30A) Электродвигатель привода стекло подъёмника двери водителя |
F24 | (20A) Прикуриватель |
F25 | (30A) Обогреватель заднего стекла |
F26 | (20A) Разъем зарядки |
F27 | (15A) Блок управления топливным насосом (если есть), реле топливного насоса (если есть), пусковое реле (топливная система) (если есть) |
F28 | (30A) Электродвигатель привода стеклоподъемника (задний левый), электродвигатель привода стекло подъемника (задний правый) |
F29 | — |
F30 | (20A) Автоматическая коробка передач |
F31 | (20A) Вакуумный насос усилителя тормозов (если установлен) |
F32 | (30A) Омыватели фар |
F33 | (20A) Люк |
F34 | (20A)Подогреватель сидений |
F35 | — |
F36 | (10A)Электропривод сидений |
F37 | (20A)Кондиционер ,подогреватели сидений |
F38 | (30A) Электродвигатель привода стеклоподъемника двери пассажира |
F39 | — |
F40 | (40) Отопитель/ кондиционер |
F41 | (15A) Омыватель заднего стекла |
F42 | (15A) Насос омывателя лобового стекла/ заднего стекла |
F43 | (20A) Многофункциональный блок управления 2 |
F44 | (20A) Блок управления электрооборудованием прицепа |
F45 | (15A/20A) Блок управления электрооборудованием прицепа |
F46 | (10A) Разъем электрооборудования прицепа |
F47 | (5A) Разъем телефона |
F48 | (10A) Учебный автомобиль |
F49 | (5A) Обслуживающие автомобили, учебный автомобиль |
Общая схема электронных блоков в ауди а8 д2
- Блок управления системой круиз-контроля — J213;
- Блок управления подушками безопасности — J234;
- Диагностический разъем в центральной консоли под пепельницей;
- Реле и блоки предохранителей в багажном отсеке с право;
- Аккумулятор / дополнительная батарея;
- Звуковой сигнал противоугонной системы — H8;
- Кронштейн для блоков управления;
- Блок управления зеркальной памятью — J267, стойка B, сторона водителя;
- Блок управления регулировкой высоты рулевой колонки / ремня безопасности — J352 под ковром;
- Блок управления цилиндром с подогревом — J210;
- Реле под полкой со стороны водителя (вспомогательный ретранслятор на рулевой панели слева);
- Блок управления ABS — J104 и вентилятор радиатора реле 3-й скорости — J135, под полом со сторона водителя;
- Блок электроники в пространстве для ног переднего пассажира;
- Блок предохранителей, правая стойка, в пространстве для ног переднего пассажира.
Блок предохранителей — №1
Схема
Описание схемы
Панель ST1 (черный цвет)
1 | 7,5 | Блок управления эл. блокировки рулевой колонки -J764- |
2 | 20 | Блок управления распознавания прицепа -J345- |
3 | 20 | Блок управления распознавания прицепа -J345- |
4 | 30 7,5 | Mechatronik для КП со сдвоенным сцеплением -J743- , до октября 2014 г. Блок управления системы электронного регулирования демпфирования -J250- , с января 2014 года |
5 | 30 | Реле омывателя фар -J39- Насос омывателя фар -V11- |
6 | 5 | Блок управления интерфейсов системы местонахождения автомобилей -J843- |
7 | 7,5 | Блок управления системы контроля доступа и запуска двигателя -J518- |
8 | 15 | Mechatronik для КП со сдвоенным сцеплением -J743- , до октября 2014 |
9 | 20 | Электродвигатель сдвижного люка -V1- |
10 | 7,5 | Блок управления датчиков селектора -J587- |
11 | 15 | Реле электропитания электронных компонентов двигателя -J757- , до октября 2014 г. Клапан регулировки давления топлива -N276- , до октября 2014 |
12 | — | Не используется |
Панель ST2 (коричневый цвет)
1 | 5 | Выключатель фонарей заднего хода -F4- Блок управления датчиков селектора -J587- Mechatronik для КП со сдвоенным сцеплением -J743- |
2 | 10 | Датчик высокого давления -G65- Датчик уровня и температуры моторного масла -G266- Блок управления климатической установки -J301- Реле розеток -J807- Внутреннее зеркало заднего вида с автоматическим затемнением -Y7- Разъём, 16-контактный -T16- , диагностический разъём |
3 | 5 | Диагностический интерфейс шин данных -J533- |
4 | 5 | Блок управления отопителя -J65- Блок управления корпусного шума -J869- |
5 | 7,5 | Переключатель освещения -E1- Реле стартера 1 -J906- Стабилизатор напряжения -J532- Реле стартера 2 -J907- Реле внутреннего зеркала заднего вида с автоматической функцией затемнения -J910- Передняя левая фара -MX1- Передняя правая фара -MX2- |
6 | 5 | Переключатель освещения -E1- |
7 | 5 | Блок управления ABS -J104- , до октября 2014 г. Стабилизатор напряжения 2 -J570- , до октября 2014 г. Блок управления системы электронного регулирования демпфирования -J250- , с января 2014 года |
8 | 5 | Регулятор обогрева водительского сиденья -E94- Регулятор обогрева сиденья переднего пассажира -E95- Кнопка аварийной световой сигнализации -E229- Выключатель обогрева заднего стекла -E230- Кнопка ASR и ESP -E256- Кнопка включения парковочного ассистента -E266- Клавиша указателя давления в шинах -E492- Кнопка для режима запуск-остановка -E693- Блок управления распознавания прицепа -J345- Нагревательный резистор левой форсунки -Z20- Нагревательный резистор правой форсунки -Z21- |
9 | 5 | Блок управления усилителя руля -J500- |
10 | 5 7,5 | Расходомер воздуха -G70- Блок управления топливного насоса -J538- Нагревательный резистор вентиляции картера двигателя -N79- |
11 | 5 | Блок управления подушек безопасности -J234- Контрольная лампа подушки безопасности переднего пассажира выкл -K145- |
12 | 5 | Блок управления парковочного ассистента -J446- |
13 | 5 | Блок управления корректора фар -J431- |
14 | 30 | Блок управления подогрева сидений -J882- |
15 | 15 | Электродвигатель заднего стеклоочистителя -V12- |
16 | 5 | Блок управления двигателя -J623- Расходомер воздуха -G70- |
Панель ST3 (красный цвет)
- Не используется
- Не используется
- 5-10А — Блок управления полного привода -J492- , постепенный вывод
- Не используется
- Не используется
- Не используется
- Не используется
- Не используется
- Не используется
- 5-10А-Блок управления для спецавтомобилей -J608-
- Не используется
- Не используется

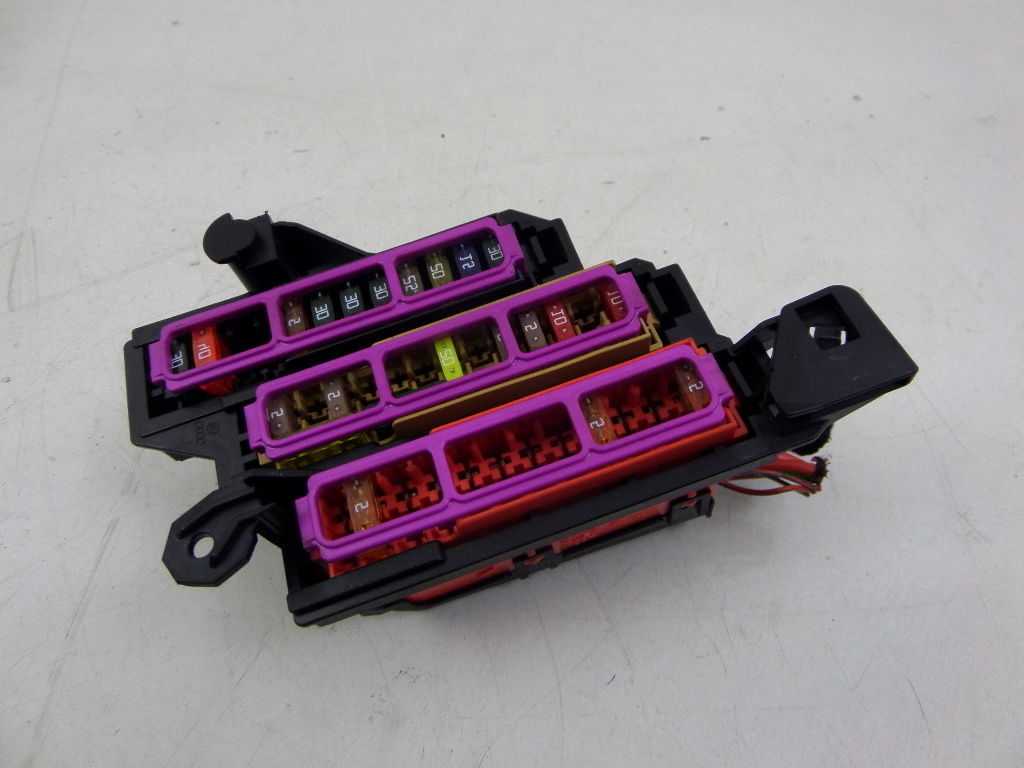

Фото блока
