Блок в салоне
Он расположен под панелью приборов, со стороны пассажира, за бардачком и закрыт обшивкой.
Фото — пример
Схема
Расшифровка
| 56 | 20А Топливный насос |
| 57 | Резерв |
| 58 | Резерв |
| 59 | 5А Приемопередатчик пассивной противоугонной системы |
| 60 | 10А Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления, люк |
| 61 | 20А Прикуриватель, задняя розетка |
| 62 | 5А Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением |
| 63 | 10А Европа: Система адаптивного круиз-контроля |
| 64 | Резерв |
| 65 | 10А Отпирание защелки двери багажного отделения с электроприводом |
| 66 | 20А Блокировка двери водителя, двойная блокировка |
| 67 | 7,5А Информационно — развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC |
| 68 | 15А Электрический блокиратор рулевой колонки |
| 69 | 5А Комбинация приборов |
| 70 | 20А Центральный замок |
| 71 | 7,5/10А Система кондиционирования воздуха, Блок управления отопителем (механический кондиционер), двухзонный климат-контроль |
| 72 | 7,5А Модуль рулевого колеса |
| 73 | 5/7,5А Диагностический разъем, батарея сирены противоугонной системы |
| 74 | 15А Дальний свет фар |
| 75 | 15А Передний противотуманный свет |
| 76 | 10А Лампы заднего хода |
| 77 | 20А Омыватель лобового стекла, омыватель заднего стекла |
| 78 | 5А Замок зажигания, кнопка запуска, система бесключевого доступа / запуска |
| 79 | 15А Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель блокировки замков двери |
| 80 | 20А Люк, солнцезащитная шторка |
| 81 | 5А Датчик контроля салона, радиочастотный радиоприемник |
| 82 | 20А Насос омывателя стекла |
| 83 | 20А Центральный замок |
| 84 | 20А Разблокировка двери водителя, двойная блокировка |
| 85 | 7,5А Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера |
| 86 | 10А Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер) |
| 87 | 15А Подогрев рулевого колеса |
| 88 | 25А Модуль качества напряжения |
| 89 | — |
Блок в салоне

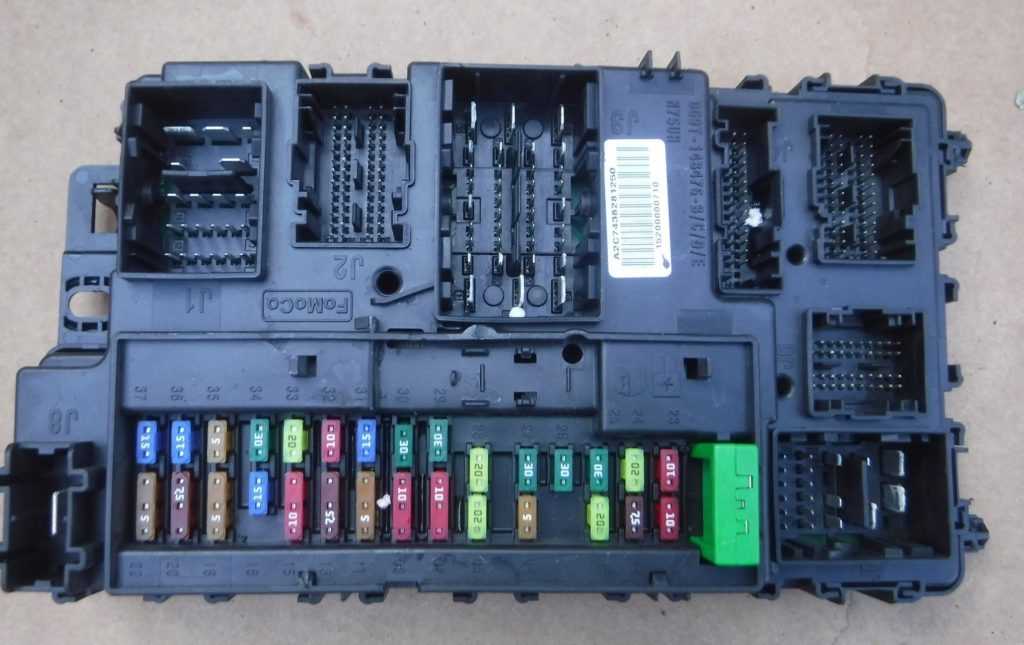

Он находится по панелью приборов с левой стороны и совмещен с BCM (body conrol module). Для комфортного доступа надо снять часть защиты.
Фото пример
Схема
Назначение
| 1 | 10А Фоновая подсветка, Лампа перчаточного ящика, Фонарь косметического зеркала, Потолочный плафон, Лампа багажного отделения |
| 2 | 7,5А Сиденье с функцией запоминания положения, Нижняя опора спинки сиденья водителя, Электропривод зеркал |
| 3 | 20А Разблокировка двери водителя |
| 4 | 5А Электронный тормоз прицепа |
| 5 | 20А Замок зажигания, Кнопка запуска |
| 6 | 10А Подогрев сидений |
| 7 | 10А Резерв |
| 8 | 10А Резерв |
| 9 | 10А Резерв |
| 10 | 5А Модуль двери багажного отделения с электроприводом |
| 11 | 5А Резерв |
| 12 | 7,5А Интегрированный модуль передних органов управления (система управления микроклиматом и радиоприемником) |
| 13 | 7,5А Рулевая колонка, Панель приборов, Диагностический разъем |
| 14 | 10А Резерв |
| 15 | 10А Шлюз канала передачи данных |
| 16 | 15А Блокировка от открывания детьми, Разблокирование подъемного стекла багажного отделения |
| 17 | 5А Резерв |
| 18 | 5А Замок (выключатель) зажигания, Выключатель зажигания нажимной кнопкой |
| 19 | 7,5А Индикатор отключения надувной подушки безопасности пассажира, Индикатор диапазона передач |
| 20 | 7,5А Резерв |
| 21 | 5А Датчик влажности и температуры в автомобиле, Системы контроля «слепых/ мертвых» зон, Задняя камера, Система адаптивного круиз контроля |
| 22 | 5А Датчик классификации пассажира |
| 23 | 10А Цепь электропитания задержки выключения вспомогательного оборудования |
| 24 | 20А Блокирование/ разблокирование |
| 25 | 30А Окно двери водителя, Зеркало двери водителя |
| 26 | 30А Окно двери переднего пассажира, Зеркало двери переднего пассажира |
| 27 | 30А Люк |
| 28 | 20А Усилитель |
| 29 | 30А Окно задней двери со стороны водителя |
| 30 | 30А Окно задней двери со стороны пассажира |
| 31 | 15А Резерв |
| 32 | 10А Модуль глобальной системы определения местонахождения, Голосовое управление (SYNC), Информационно — развлекательный дисплей, Радиочастотный радиоприемник, Система адаптивного круиз контроля |
| 33 | 20А Радио |
| 34 | 30А Шина «пуск/ работа» (предохранитель 19, 20, 21, 22, 35, 36, 37, автомат защиты) |
| 35 | 5А Модуль управления системы подушек и ремней безопасности |
| 36 | 15А Зеркало салона с автоматическим затемнением, Модуль обогреваемого заднего сиденья, Система полного привода |
| 37 | 15А Модуль стабилизации напряжения |
| 38 | 30А Не используется |
Блок в моторном отсеке
Расположен с левой стороны под защитной крышкой.
Схема
Описание
| 11 | 60А Электродвигатель вентилятора системы охлаждения двигателя |
| 12 | 30А Цепи питания тягово — сцепного устройства прицепа и блока тягово — сцепного устройства прицепа (KL30) |
| 13 | 40А Насос ABS и ESP |
| 14 | Резерв |
| 15 | 60А Свечи подогрева |
| 16 | 60А Реле зажигания (KL15 #3) |
| 17 | 30А Включение стартера |
| 18 | 40А Между цепью питания системы зажигания (KL15) и электро распределительной коробкой со стороны пассажира (автомобили без системы запуска/остановки двигателя) |
| 18 | Резерв (автомобили с системой запуска/ остановки двигателя) |
| 19 | Резерв |
| 20 | 10А Питание ABS. ESP. датчика положения рулевого вала и датчика рысканья (YAW) (KL30) |
| 21 | 25А Клапаны и блок управления ABS и ESP |
| 22 | Резерв |
| 23 | Резерв |
| 24 | 5А Топливный насос (автомобили без вспомогательного подогревателя, работающий на топливе) |
| 24 | 20А Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе) |
| 25 | Резерв |
| 26 | 15А Реле мощности PCM |
| 27 | 5А Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе) |
| 28 | 5А Комбинированный датчик температуры и массового расхода воздуха (T-MAF) |
| 29 | 5А Мониторинг свечи накаливания испарителя |
| 30 | 7,5А Звуковой клапан продувки |
| 31 | 15А Насос YAP/UEGO |
| 32 | 20А Свеча подогрева испарителя |
| 33 | 10А Фонари заднего хода |
| 34 | 20А Электропитание прицепа KL15 |
| 35 | Резерв |
| 36 | 10А Муфта компрессора системы кондиционирования |
| 37 | Резерв |
| Реле | |
| R2 | Свечи подогрева |
| R3 | Буксировка прицепа (KL15) |
| R4 | Включение стартера |
| R5 | Принудительная подача (KL15 #4) |
| R6 | Принудительная подача (KL15 #3) |
| R7 | Топливный насос |
| R8 | Свеча подогрева испарителя |
| R9 | Не используется |
| R10 | Электромагнит муфты компрессора кондиционера |
Назначение монтажного блока предохранителей
На рисунке показано расположение блоков под указателями А и В. Монтажные области имеют одно назначение – разместить предохранительные элементы в одном месте. Это позволяет быстро и легко найти поврежденный элемент, не разбирая половину машины.
Внешний модуль (под капотом) выглядит как пластиковая коробка черного цвета. Здесь монтируются элементы, отвечающие за цепи питания силовой установки и главного оборудования.
Внутренний (салонный) блок отвечает за вспомогательные сети и приборы. На машинах после 2011 года расположение отдельных элементов изменилось, но принцип остался прежним.
Блок предохранителей в салоне
Предусмотрительно расположен под бардачком. На фото показан модуль без защитной крышки и облицовки. Здесь каждый элемент отвечает за определенный прибор или цепь. На фото выше, показан щиток первого поколения. В первых версиях машины 2006-2007 г некоторые приборы и элементы отсутствуют, что упрощает конструкцию модуля. После 2008-го устройство обновилось, появились новые детали и элементы. Следовательно, измененную распиновку нужно дополнительно описать.
Под капотом
Закрыт специальной крышкой, предотвращающей попадание пыли и грязи в отсек. Здесь вставки отвечают преимущественно за системы силовой установки и несущей электроники. Для возможности установки дополнительного оборудования в монтажнике присутствуют запасные гнезда.
Предохранители Фокус 2 дорестайл
Первые модификации автомобиля имели упрощенную схему расположения вставок и реле, относительно последних годов выпуска. В модулях отсутствуют элементы питания сложных приборов и оборудования.
Предохранители рестайлингового Focus 2
Щиток элементов после обновления незначительно изменился внешне. Тип прибора остался прежним, основное различие находится в типе питания и подключения.
