Блок под капотом
Пример схемы с крышки блока
Фотография
Схема
Обозначение предохранителей
| 1 | 80А Реле свечей накаливания |
| 2 | 100/120А Генератор |
| 3 | 10А ECM |
| 4 | 10А Генератор |
| 5 | 10А Стоп-сигналы |
| 6 | 10А Реле звукового сигнала |
| 7 | 10А Реле кондиционера |
| 8 | Резерв |
| 9 | 10А D4CB: ECM |
| 10 | 10А D4CB: ECM, модуль иммобилайзера |
| 11 | 50А Реле стартера, замок зажигания |
| 12 | 20А Реле систем двигателя |
| 13 | 50А Предохранители в салоне: (кондиционер, аварийная сигнализация, центральный замок), разъем питания |
| 14 | 40А Электрические стеклоподъемники, передние противотуманные фары, реле задних фонарей |
| 15 | 30А Реле вентилятора конденсатора |
| 16 | Резерв |
| 17 | Резерв |
| 18 | Резерв |
| 19 | Резерв |
| 20 | Резерв |
| 30А Реле вентилятора | |
| 21 | Резерв |
| 22 | Резерв |
| 23 | 10А D4CB: Реле кондиционера, реле вентилятора конденсатора, клапан топливного насоса, стоп-сигналы |
| 24 | 15А D4CB: VGT актуатор, реле свечей накаливания |
Расшифровка реле
- R1 Реле кондиционера
- R2 Реле звукового сигнала
- R3 Реле вентилятора конденсатора
- R4 Реле подогревателя топливного фильтра
- R5 Реле стартера
- R6 Реле свечей накаливания
На этом всё. А если остались вопросы, задавайте их в комментарии.
Схемы блока предохранителей
Тип с правым рулем
Назначение предохранителей в панели приборов
| ОПИСАНИЕ | РЕЙТИНГ AMP | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
| ПОДКЛЮЧЕНИЕ ПИТАНИЯ И R / LP | 15А | Лампа, Аудио, Кластер |
| H / LP LH | 15А | Индикатор дальнего света, фара (левая) |
| F / FOG | 10А | Передняя противотуманная фара |
| H / LP RH | 15А | Фара (правая) |
| PR / HTD | 30А | Обогрев заднего стекла |
| ВОЗДУХОДУВКА | 10А | Вентилятор, Люк |
| ЗАЖИГАНИЕ | 10А | Противотуманный свет, ETACM, электрический стеклоподъемник, устройство регулировки угла наклона фар |
| R / FOG | 10А | Задний противотуманный свет |
| FRTWPR | 20А | Двигатель переднего стеклоочистителя |
| ОПАСНОСТЬ | 15А | Предупреждающий световой сигнал, ETACM |
| СТОП | 15А | Стоп-сигнал, электрический стеклоподъемник |
| ECU2 | 15А | ECM |
| HTDMIR | 10А | Обогрев заднего стекла |
| S / HTD | 20А | Подогрев сиденья |
| ДХО | 10А | Дневной ходовой свет |
| НАЧАЛО | 10А | Стартовое реле, Система охранной сигнализации |
| RR / WPR | 15А | Электродвигатель заднего стеклоочистителя |
| D / LOCK | 20А | Система дверного замка, люк на крыше |
| СУМКА | 10А | Воздушная подушка |
| ECU1 | 10А | PCM, контроль ABS |
| P / ВЫХОД | 15А | Розетка |
| КЛАСТЕР | 10А | Кластер |
| ХВОСТ ПРАВЫЙ | 10А | СТОП / задний фонарь (правый) |
| T / SIG | 10А | Указатель поворота, задний фонарь |
| АУДИО | 15А | Аудио, электронное наружное зеркало |
| A / BAG IND | 10А | A / Сумка, Индикатор |
| ХВОСТ ЛЕВЫЙ | 10А | Стоп / задний фонарь (левый) |
| A / C SW | 10А | Кондиционер |
Моторный отсек (Бензин)
Назначение предохранителей в моторном отсеке (Бензин)
| ОПИСАНИЕ | РЕЙТИНГ AMP | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
| IGN 2 | 30А | Замок зажигания |
| IGN 1 | 30А | Замок зажигания, пусковое реле |
| ECU | 30А | Топливный насос, генератор, ECM |
| РАД | 30А | Вентилятор радиатора |
| BATT | 50А | Фара, реле обогревателя |
| АБС | 10А | АБС |
| С / Зажигалка | 25А | C / зажигалка |
| F / НАСОС | 15А | Переключатель автоматического отключения топлива |
| ECU-B | 10А | |
| ABS1 | 20А | АБС |
| ABS2 | 40А | АБС |
| BLW | 30А | Воздуходувка, двигатель нагнетателя |
| P / WDW | 30А | Стеклоподъемник |
| EPS | 50А | Электронный усилитель руля |
| ЭБУ-1 | 10А | ECM |
| ЭБУ-2 | 20А | ECM |
| SNSR | 10А | Кондиционер, Топливный насос |
| INJ | 15А | Инжектор |
| A / CON | 10А | Кондиционер |
| РОГ | 10А | Рог |
| BATT | 100А | Генератор |
Моторный отсек (Дизель)
Назначение предохранителей в моторном отсеке (Дизель)
| ОПИСАНИЕ | РЕЙТИНГ AMP | ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ |
| IGN 2 | 30А | Замок зажигания |
| IGN 1 | 30А | Замок зажигания, пусковое реле |
| ECU | 30А | Топливный насос, генератор, ECM |
| FFHS | 30А | FFHS |
| РАД | 30А | Вентилятор радиатора |
| BATT | 50А | Фара, реле обогревателя |
| АБС | 10А | АБС |
| С / Зажигалка | 25А | C / зажигалка |
| F / НАСОС | 15А | Переключатель автоматического отключения топлива |
| ECU-B | 10А | |
| ABS1 | 20А | АБС |
| ABS2 | 40А | АБС |
| BLW | 30А | Воздуходувка, двигатель нагнетателя |
| P / WDW | 30А | Стеклоподъемник |
| EPS | 50А | Электронный усилитель руля |
| ЭБУ-1 | 10А | ECM |
| ЭБУ-2 | 20А | ECM |
| SNSR | 10А | Кондиционер, Топливный насос |
| INJ | 15А | Инжектор |
| A / CON | 10А | Кондиционер |
| РОГ | 10А | Рог |
| BATT | 100А | Генератор |
Предохранители для Huyndai Porter: расшифровка маркировки каждого элемента
Как и у большинства транспортных средств, ориентированных на европейский рынок, Huyndai Porter имеет нумерационную маркировку всех предохранителей в каждом блоке, что значительно упрощает поиск и замену неисправного элемента. Определить функциональное предназначение каждого предохранителя можно по данным, приведенных в таблице ниже.
| Маркировка защитного элемента | Функциональное предназначение предохранителя |
|---|---|
| 1 | Предохранитель используется для защиты салонных светильников от перенапряжения |
| 2 | Предохранитель отвечает за работу задних стоп-сигналов |
| 3 | Резервный элемент, в некоторых комплектациях используется для питания звукового сигнала |
| 4 | Деталь требуется для защиты цепи звукового сигнала от замыкания |
| 5 | Предохранитель отвечает за работу заднего лобового стекла |
| 6 | Элемент необходим для защиты от перенапряжения фонарей заднего хода |
| 7 | Предохранитель используется для защиты цепи левой фары головного освещения |
| 8 | Предохранитель используется для защиты цепи правой фары головного освещения |
| 9 | Предохранитель используется для защиты декоративной подсветки в салоне, в случае наличия данной функции в комплектации |
| 10 | Резервный элемент, который используется для разгрузки цепи других электросистем или в случае подключения дополнительного оборудования, не входящего в комплектацию |
| 11 | Резервный элемент, который используется для разгрузки цепи других электросистем или в случае подключения дополнительного оборудования, не входящего в комплектацию |
| 12 | Резервный элемент, который используется для разгрузки цепи других электросистем или в случае подключения дополнительного оборудования, не входящего в комплектацию |
| 13 | Элемент отвечает за бесперебойную работу прикуривателя в салоне |
| 14 | Отдельный предохранитель для аудио комплекса и мультимедиа |
| 15 | Элемент отвечает за работу омывателя и очистителей лобового стекла и фар при наличии данных функций в комплектации |
| 16 | Предохранитель защищает от перенапряжения электровентилятор системы отопления салона |
| 17 | Модуль отвечает за работу системы антиблокировки колес при торможении |
| 18 | Деталь обеспечивает работу всех противотуманных фар |
| 19 | Элемент необходим для защиты от перенапряжения указателей поворотов, а также аварийной сигнализации |
| 20 | Данный элемент отвечает за работу цепи правого ряда электростеклоподъемников |
| 21 | Данный элемент отвечает за работу цепи левого ряда электростеклоподъемников |
| 22 | Элемент необходим для защиты цепи центрального замка |
Если вы осматриваете автомобиль перед приобретением на вторичном рынке или выявили спутанную маркировку после обслуживания на СТО, то не лишним будет провести лишнюю диагностику магистральной электроцепи.
Предохранителе в салоне
Данный блок расположен в панели и закрыт защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с описанием элементов.
Вариант 1
Фотография
Схема
Описание
| 1 | 25А / 15А Электродвигатель вентилятора отопителя, резистор вентилятора отопителя, выключатель по температуре, выключатель по давлению, реле отключения кондиционера, реле кондиционера, термостат, э/п клапан системы повышения частоты вращения XX (FICD) |
| 2 | 10А Выключатель кондиционера, реле кондиционера, выключатель по давлению, электромагнитная муфта компрессора кондиционера, э/п клапан системы повышения частоты вращения XX(FICD), термостат |
| 3 | 10А Реле стартера, выключатель запрещения запуска |
| 4 | 15А Прикуриватель, радиоприемник |
| 5 | 10А Фара (правая), реле переключателя света фар |
| 6 | 10А Фара (левая), реле переключателя света фар, реле-прерыватель указателей поворота, указатели поворота |
| 7 | 15А Радиоприемник и часы, освещение салона, выключатель освещения салона, концевые выключатели дверей, зуммер системы предупреждения о движении задним ходом, выключатель блокировки дверей, реле центрального замка, электропривод замков дверей, контроллер центрального замка, спидометр |
| 8 | 15А Выключатель аварийной сигнализации, звуковой сигнал, реле звукового сигнала, выключатель звукового сигнала, указатели поворота |
| 9 | 15А Реле габаритов, подсветка, выключатель противотуманных фар, противотуманные фары, переключатель управления освещением, выключатель задних противотуманных фонарей, реле задних противотуманных фонарей |
| 10 | 10А Выключатель стоп-сигналов, стоп-сигналы, контроллер блокировки селектора |
| 11 | 15А Переключатель управления стеклоочистителями и стеклоомывателями, электродвигатель стеклоочистителей, электродвигатель стеклоомывателей, реле системы изменения интервала работы стеклоочистителей |
| 12 | 10А Реле управления горным тормозом, электронный блок управления АКПП, индикатор «OD OFF», индикатор «UNLADEN», реле электродвигателя вентилятора конденсатора, зуммер системы предупреждения о движении задним ходом, выключатель фонарей заднего хода, фонари заднего хода, выключатель запрещения запуска, реле стартера, контроллер системы облегчения запуска двигателя (QOSIII), , контроллер системы облегчения запуска двигателя (QOSII), реле свечей накаливания №1, реле свечей накаливания №2, индикатор свечей накаливания, указатель температуры охлаждающей жидкости, датчик температуры, датчик скорости автомобиля, комбинация приборов, реле электропривода стеклоподъемников, реле-прерыватель указателей поворота, переключатель системы управления полным приводом (4WD), реле системы 4WD, электропневмоклапан системы управления полным приводом |
| 13 | 10А / 15А Подогреватель топлива |
| 14 | 15А Задний отопитель, выключатель заднего отопителя |
| 15 | 10А Выключатель горного тормоза, реле управления горным тормозом, электромагнитный клапан горного тормоза, электромагнитная муфта горного тормоза, педаль акселератора |
| 16 | 10А Выключатель противотуманных фар, противотуманные фары, ЭБУ |
| 17 | 10А Указатели поворота, выключатель указателей поворота |
| 18 | 15А Генератор, реле системы зарядки, контроллер системы облегчения запуска двигателя (QOSIII) |
| 19 | 10А Электропривод останова двигателя, электромагнитный клапан отсечки топлива |
| 20 | 10А Переключатель корректора фар, электропривод корректора фар |
| 23 | 15А Повторители указателей поворота, реле повторителей указателей поворота |
Полную электросхему распределения питания данного блока можете скачать тут.
Вариант 2
Актуальная схема будет находится на обратной стороне крышки.
Расшифровка
Полная таблица расшифровки японских иероглифов: скачать.
Если же обозначения на английском, тогда сверьтесь с таблицей.
| HEATER | Отопитель |
| AIRCON | Кондиционер |
| ABS | АБС |
| HSA | Система трогания на подъеме |
| STARTER | Стартер |
| RADIO, CIGAR | Магнитола, прикуриватель |
| HEAD LAMP (RH) | Правая фара |
| HEAD LAMP (LH) | Левая фара |
| ROOM LAMP, CLOCK | Лампа освещения салона, Часы |
| HAZARD, HORN | Аварийная сигнализация, звуковой сигнал |
| TAIL | Габаритные огни |
| FOG LAMP | Противотуманные фары |
| STOP LAMP | Стоп-сигналы |
| WIPER, WASHER | Стеклоочиститель и омыватель |
| GAUGE, BACK | Комбинация приборов, фонарь заднего хода |
| FUEL HEATER | Подогрев топлива |
| SEAT HEATER | Обогреватель сидений |
| EXH. BREAKE | Горный тормоз |
| FOG LAMP | Противотуманные фары |
| TURN S/LAMP | Указатели поворота |
| GENERATOR | Генератор |
| ENG. STOP | Остановка двигателя |
| POWER WINDOW | Электропривод стекло подъемников |
Блок в салоне
Расположен под панелью приборов за защитной крышкой.

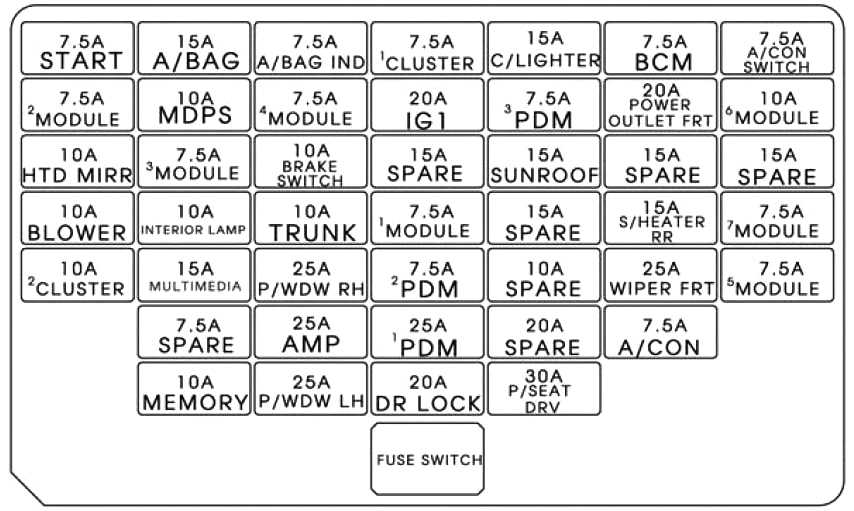

Схема
Обозначение предохранителей
| START | 7,5А Без системы Smart Key: Блок реле ICM (Реле сигнализации), С системой Smart Key: Переключатель режимов работы АКП, ECM, Блок предохранителей и реле E/R (Реле Start 1), Модуль управления системой Smart Key |
| A/BAG | 15А Модуль управления системой пассивной безопасности SRS, Датчик классификации пассажира по массе |
| A/BAG IND | 7,5А Щиток приборов |
| MDPS | 7,5А Модуль управления усилителем рулевого управления EPS |
| POWER OUTLET | 15А Силовой вывод (розетки) |
| BCM | 7,5А Модуль управления системой Smart Key, BCM |
| A/CON SW | 7,5А Модуль управления системой кондиционирования |
| MODULE 2 | 7,5А Электро хромное зеркало, Выключатель системы ESC |
| SPARE 1 | Резерв |
| MODULE 4 | 7,5А Задний датчик системы помощи при парковке Лев/Прав (Внутр./ Наруж.), Модуль управления системой кондиционирования (Климат контроль), Индикатор положения селектора АКП |
| IG1 | 20А Блок предохранителей и реле E/R (Предохранитель — TCU 1, ECU 3, ABS 3) |
| PDM3 | 7,5А Модуль управления системой Smart Key |
| C/LIGHTER | 20А Прикуриватель |
| MODULE 6 | 10А Переключатель регулировки наружного зеркала, Audio, Модуль головного устройства аудиосистемы и системы навигации, Цифровые часы |
| HTD MIRR | 10А Переключатель регулировки наружного зеркала Водит./Пассажир, Модуль управления системой кондиционирования |
| MODULE 3 | 7,5А Аудиосистемы, Модуль системы контроля за давлением в шинах, Цифровые часы, BCM, Щиток приборов, Модуль подогрева водительского и пассажирского сидений |
| SUNROOF | 15А Люк крыши |
| S/HEATER RR RH | 15А Переключатель подогрева заднего сиденья, Правого |
| BLOWER | 10А Модуль управления системой кондиционирования (кондиционер с ручным управлением), ECM/PCM, Резистор вентилятора |
| I.O.D 1 | 10А Лампа багажника, Лам индивидуальной подсветки Левая/Правая, Лампа салона, Лампа верхней консоли, Замок зажигания III. и Переключатель предупредительного сигнализатора открытой двери (Без системы Smart Key) |
| TRUNK | 10А Реле крышки багажника |
| MODULE 1 | 7,5А Переключатель коробки передач в режим Sport (АКП), Соленоид ключа (Без системы Smart Key) |
| S/HEATER RR LH | 15А Переключатель подогрева заднего сиденья, Левого |
| MODULE 7 | 7,5А Модуль управления системой Smart Key, BCM |
| I.O.D 2 | 20А Аудиосистемы, Модуль головного устройства A/V и навигации |
| P/WDW RH | 25А Реле сервопривода стекла, Правого |
| PDM2 | 7,5А Модуль управления системой Smart Key, Переключатель кнопки Start Stop |
| WIPER FRT | 25А Блок предохранителей и реле ICM (Реле датчика дождя), Многофункциональный переключатель, Электромотор стеклоочистителя, Блок предохранителей и реле E/R (Реле стеклоочистителя) |
| MODULE 5 | 7,5А Ионизатор (Климат-контроль), Датчик дождя, Люк крыши |
| AMP 1 | 25А AMP (усилитель) |
| PDM 1 | 25А Модуль управления системой Smart Key |
| A/CON | 7,5А Модуль управления системой кондиционирования, Блок предохранителей и реле E/R (Реле вентилятора) |
| I.O.D 4 | 10А Модуль системы контроля за давлением в шинах, BCM, Фотодатчик автоматического включения головного освещения, Щиток приборов, DLC, Разъем апгрейда распределительного блока, Электро хромное зеркало, Модуль управления системой кондиционирования, Цифровые часы |
| P/WDW LH | 25А Реле сервопривода стекла Левого, Модуль системы безопасности сервопривода стекла |
| DR LOCK | 20А Реле запирания двери, Реле отпирания двери, Блок предохранителей и реле ICM (Реле указателей поворота) |
| P/SEAT DRV | 30А Переключатель ручной регулировки водительского сидения |
Есть чем дополнить материал? Будем рады Ваши комментариям.
Блок в салоне
Расположен под панелью приборов за защитной крышкой.
Схема
Обозначение предохранителей
| START | 7,5А Без системы Smart Key: Блок реле ICM (Реле сигнализации), С системой Smart Key: Переключатель режимов работы АКП, ECM, Блок предохранителей и реле E/R (Реле Start 1), Модуль управления системой Smart Key |
| A/BAG | 15А Модуль управления системой пассивной безопасности SRS, Датчик классификации пассажира по массе |
| A/BAG IND | 7,5А Щиток приборов |
| MDPS | 7,5А Модуль управления усилителем рулевого управления EPS |
| POWER OUTLET | 15А Силовой вывод (розетки) |
| BCM | 7,5А Модуль управления системой Smart Key, BCM |
| A/CON SW | 7,5А Модуль управления системой кондиционирования |
| MODULE 2 | 7,5А Электро хромное зеркало, Выключатель системы ESC |
| SPARE 1 | Резерв |
| MODULE 4 | 7,5А Задний датчик системы помощи при парковке Лев/Прав (Внутр./ Наруж.), Модуль управления системой кондиционирования (Климат контроль), Индикатор положения селектора АКП |
| IG1 | 20А Блок предохранителей и реле E/R (Предохранитель — TCU 1, ECU 3, ABS 3) |
| PDM3 | 7,5А Модуль управления системой Smart Key |
| C/LIGHTER | 20А Прикуриватель |
| MODULE 6 | 10А Переключатель регулировки наружного зеркала, Audio, Модуль головного устройства аудиосистемы и системы навигации, Цифровые часы |
| HTD MIRR | 10А Переключатель регулировки наружного зеркала Водит./Пассажир, Модуль управления системой кондиционирования |
| MODULE 3 | 7,5А Аудиосистемы, Модуль системы контроля за давлением в шинах, Цифровые часы, BCM, Щиток приборов, Модуль подогрева водительского и пассажирского сидений |
| SUNROOF | 15А Люк крыши |
| S/HEATER RR RH | 15А Переключатель подогрева заднего сиденья, Правого |
| BLOWER | 10А Модуль управления системой кондиционирования (кондиционер с ручным управлением), ECM/PCM, Резистор вентилятора |
| I.O.D 1 | 10А Лампа багажника, Лам индивидуальной подсветки Левая/Правая, Лампа салона, Лампа верхней консоли, Замок зажигания III. и Переключатель предупредительного сигнализатора открытой двери (Без системы Smart Key) |
| TRUNK | 10А Реле крышки багажника |
| MODULE 1 | 7,5А Переключатель коробки передач в режим Sport (АКП), Соленоид ключа (Без системы Smart Key) |
| S/HEATER RR LH | 15А Переключатель подогрева заднего сиденья, Левого |
| MODULE 7 | 7,5А Модуль управления системой Smart Key, BCM |
| I.O.D 2 | 20А Аудиосистемы, Модуль головного устройства A/V и навигации |
| P/WDW RH | 25А Реле сервопривода стекла, Правого |
| PDM2 | 7,5А Модуль управления системой Smart Key, Переключатель кнопки Start Stop |
| WIPER FRT | 25А Блок предохранителей и реле ICM (Реле датчика дождя), Многофункциональный переключатель, Электромотор стеклоочистителя, Блок предохранителей и реле E/R (Реле стеклоочистителя) |
| MODULE 5 | 7,5А Ионизатор (Климат-контроль), Датчик дождя, Люк крыши |
| AMP 1 | 25А AMP (усилитель) |
| PDM 1 | 25А Модуль управления системой Smart Key |
| A/CON | 7,5А Модуль управления системой кондиционирования, Блок предохранителей и реле E/R (Реле вентилятора) |
| I.O.D 4 | 10А Модуль системы контроля за давлением в шинах, BCM, Фотодатчик автоматического включения головного освещения, Щиток приборов, DLC, Разъем апгрейда распределительного блока, Электро хромное зеркало, Модуль управления системой кондиционирования, Цифровые часы |
| P/WDW LH | 25А Реле сервопривода стекла Левого, Модуль системы безопасности сервопривода стекла |
| DR LOCK | 20А Реле запирания двери, Реле отпирания двери, Блок предохранителей и реле ICM (Реле указателей поворота) |
| P/SEAT DRV | 30А Переключатель ручной регулировки водительского сидения |
