Список предохранителей Е53 :: Документация :: BMW X5 серия E53-E53f :: RU BMW
ABS ASC DSC (12,51,55,63)регулировки сиденья водителя (26,32)регулировки сиденья пассажира (21)подушка безопасности a. Боковая подушка (44)воздушный кондиционер (34,48)пневмоподвеска (57)вспомогательный обогреватель дизельное (59)воздуходувка (34,64)тормозные огни (9)центральный замок (20,24,60)Контрольный центр переключения панели (32,37,53)Прикуриватель розетка (25,33)любезность зеркала освещение (42)Диагноз штекер (5,52)электрический обогрев сидений (32,53)управления двигателем (5,31,54)топливный насос (47)гаражные двери Открывалка (33)перчаточного бокса света (27)переносная лампа (26)очистки фар (28)подогревом заднего стекла (34)подогревом Форсунки (34,48)подогреваемый руль (29)сирена (10)иммобилайзер (11,39)независимый нагреватель (59)инструмент кластера (1,43,45)внутри зеркало электрохромный (6)свет модуль (2,9)основной вентилятор (61)навигация (7)бортовой компьютер (7)бортовой диагностики 2 (14,51)бортовой монитор (7)наружные зеркала (6,17,20,24,60)датчики парковки (6)пассажирские Comp / багажник освещения (4,17,27)радио (7)датчик дождя (41)задний вентилятор (3)подогрев задних сидений (4)заднего стекла омыватель (41)вторичный воздух насосом (51,62)servotronic (14)изменение освещенности ворота (8,12)раздвижные / наклона крыши (58)контроль скорости (9,39)стартер интерлок (39)рулевая колонка перестройки (23,26)телефон (7)система защиты (6,13)давления в шинах Система контроля (6,15)стеклоподъемник передних (20,24)стеклоподъемник задней (60)Ветровое стекло омывание системы (27)стеклоочиститель (40)
В багажнике:
Прицеп 78Бортовой монитор 73,75СВ-Ченчжер 75Задний стеклоочоститель 81Мотор заднго стеклоочистителя 81Обогрев заднего стекла 85Пневмоподвеска 79,87Задний прикуриватель 83
Навигационная система 73,75Радио 7,72,73Обогрев задних сидений 80Регулировка эл. Зад. Сид. 77Телефон 7,73,74Центральный замок 86Задняя дверь 84
Блок с предохранителя в приборной панели
В салоне автомобиля внизу с левой стороны, за защитной крышкой находится очередной блок предохранителей.
Схема (1 вариант)
Описание
| № | А | Назначение |
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая |
| 31 | 5 | Реле процессора моторного отсека — Реле процессора панели приборов (+ ключ) |
| 32 | 7,5 | Освещение салона (+ АКБ) |
| 33 | 7,5 | Датчик контроля АКБ на версии «стоп-старт» (+ АКБ) |
| 34 | 7,5 | Освещение салона микроавтобуса — Фонари аварийной сигнализации |
| 36 | 10 | Автомагнитола — Управление кондиционером — Охранная сигнализация — Хронотахограф — Процессор выключателя АКБ — Программатор дополнительного подогрева (+ АКБ) |
| 37 | 7,5 | Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Панель приборов (+ ключ) |
| 38 | 20 | Центральный замок |
| 42 | 5 | Микропроцессор и датчик ABS — Датчик ASR — Датчик CDS — Выключатель фонарей стоп-сигнала |
| 43 | 20 | Очиститель ветрового стекла (+ ключ) |
| 47 | 20 | Стеклоподъемник со стороны водителя |
| 48 | 20 | Стеклоподъемник со стороны пассажира |
| 49 | 5 | Процессор системы помощи при парковке — Автомагнитола — Переключатели на рулевом колесе — Центральная и боковая панели управления — Дополнительная панель управления — Процессор выключателя АКБ (+ ключ) |
| 50 | 7,5 | Процессор подушек безопасности и преднатяжителей ремней |
| 51 | 5 | Хронотахограф — Процессор усилителя рулевого управления — Кондиционер воздуха — Фонари заднего хода — Датчик воды в фильтре дизтоплива — Датчик расхода (+ ключ) |
| 53 | 7,5 | Комбинация приборов |
| 89 | — | Не используется |
| 90 | 7,5 | Фара дальнего света левая |
| 91 | 7,5 | Фара дальнего света правая |
| 92 | 7,5 | Противотуманная фара левая |
| 93 | 7,5 | Противотуманная фара правая |
Реальное фото блока
Схема (2 вариант)
Расшифровка
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая — Корректор наклона фар |
| 31 | 7,5 | Питание реле |
| 32 | 10 | Освещение салона микроавтобуса — Аварийная сигнализация |
| 33 | 15 | Электрическая розетка на 12 В задняя |
| 34 | — | Не используется |
| 35 | 7,5 | Фонари заднего хода — Датчик воды в дизтопливе |
| 36 | 20 | Блок управления отпиранием/запиранием дверных замков |
| 36 | 15 | Центральный замок — Батарея |
| 37 | 10 7,5 | Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Комбинация приборов |
| 38 | 10 | Реле электрические |
| 39 | 10 | Автомагнитола — Диагностический разъем — Сирена охранной сигнализации — Органы управления системой программируемого подогрева — Панель управления кондиционером воздуха — Хронотахограф — Батарея |
| 40 | 15 | Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя) |
| 41 | 15 | Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира) |
| 42 | 7,5 | Микропроцессор и датчик АВS — Датчик ЕSР — Выключатель фонарей стоп-сигнала — Датчик ESR -Датчик DSC |
| 43 | 30 | Двигатель очистителя ветрового стекла |
| 44 | 20 | Прикуриватель — Электрическая розетка на 12 В передняя |
| 45 | 7,5 | Выключатель стеклоподъемников и зеркал (со стороны водителя) — Стеклоподъемник со стороны пассажира |
| 46 | — | Не используется |
| 47 | 20 | Двигатель стеклоподъемника со стороны водителя |
| 48 | 20 | Двигатель стеклоподъемника со стороны пассажира |
| 49 | 7,5 | Датчик дождя/освещенности — Автомагнитола — Двигатель стеклоподъемника со стороны водителя — -Охранная сигнализация — Органы управления |
| 50 | 7,5 | ЭБУ подушек безопасности и преднатяжителей |
| 51 | 7,5 | Хронотахограф — Регулятор скорости — Панель управления кондиционером воздуха |
| 52 | 7,5 | Реле электроцепи салона |
| 53 | 7,5 | Комбинация приборов — Задние противотуманные фонари |
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Замена предохранителей BMW 5 своими руками. БМВ Е34 Ремонт блока RM BMW E34
Кардан баланс — Если не не жалко на проект какую копейку то вот — карта сбера — вебмоне…
Комментарии к теме Замена предохранителей BMW 5
Бойс
Долго мямлишь!!! Можно было повнятнее и побыстрее… и ещё,наххуя то перчатки?белоручка!
Альтер
Красавец! А те кто ставит резисторы (те же обманки) полные…! И тому клиенту Roman Chereda: Можно было потратить ресурсы и попытаться поменять сами фишки.
Пусть лучше так чем, всякие электрики помогают мудакам ставить обманки и подвергать чью та жизнь риску!!!!! я сам не электрик, но знаю по опыту что есть и такое, когда нужно обрезать, так как после этого есть результат! Теперь можешь посмеяться и подумать сколько людей может и уже покалечены из-за ленивых, … и тупарылых
- Брага
- привет, заменил датчик ABS KIA Cee’d, пару минут не горело на приборе, позже снова загорелось, теперь как быть, подскажи, спасибо!
- Eri
Кто придумал две пачки проводов совместить с ручкой капота? Хоть бы с завода закрыли их пласт. накладкой или в кофр резиновый, так нет — торчит все как в колхозном тракторе)) ГАЗ — учитесь делать надежно.
- Раяна Даденкова
- Здравствуйте, не работает мотор отопителя и при переключении, во ВСЕХ положениях притухают лампочки на приборке(похоже на КЗ), с чем то подобным сталкивались?
- Ридван
Подскажите а ESP реально установить? Заложенны датчики там или нет?
Паперник Дим
+! Выручил, спасибо! Хотите верьте, хотите нет, Логану 10 лет, сегодня первый раз предохранитель перегорел.
- Лилька
- Спасибо очень полезная информация, с удовольствием буду узновать с вами полезные вещи.
- Максимилиан
- откуда столько просмотров?
- Toren
Thank you so much for posting the video! Most people would just replace the ignition switch and not think twice about WHY it wasn’t working in the first place. A lose wire, that’s it! Excellent vehicle diagnosis!!
- Леха
- где находится реле бензонасоса субару
- Бахтовар
А как насчёт того, что задиры появляются на двигателях с удалённым катализатором? Скажите, что поздно удалили? Проблемы в самом двигателе, и за него проблемы с катом
- Бэки
- не по делу много слов слишком
- Сурат Нагар
Гавно твой способ. Как моргал, так и моргает.
- Куприй
- А что с восходами?
- Гурия
- Вот тут есть полное описание всех предохранителей для 1 и 2 го поколения логанов:
- Паско
- и обязательно интерскол другим инструментом не высверлить
- Ясмин
- на массу акума кинули?
- Сальваторе
- Спасибо,вопрос: у вас при запуске не загорается лампочка чек, у меня тоже, так должно быть или просто отключили лампочку?
- Васюта
- долго включенное зажигание приводит к перегреву катушек зажигания из за постоянного плюса, на длительный срок включать зажигание не рекомендуется катушки сгорят, был случай проблемы с проводкой на катушку шел постоянный плюс в следствии чего чуть машина не загорелась.
- Бредайтис Гагик
говорящая голова, откровенная …))) 120 тыс. км с 1.5, … как дышит)) так бы и дал, по бестолковке:) Не слушайте этого …, как дышит.
Написать комментарий

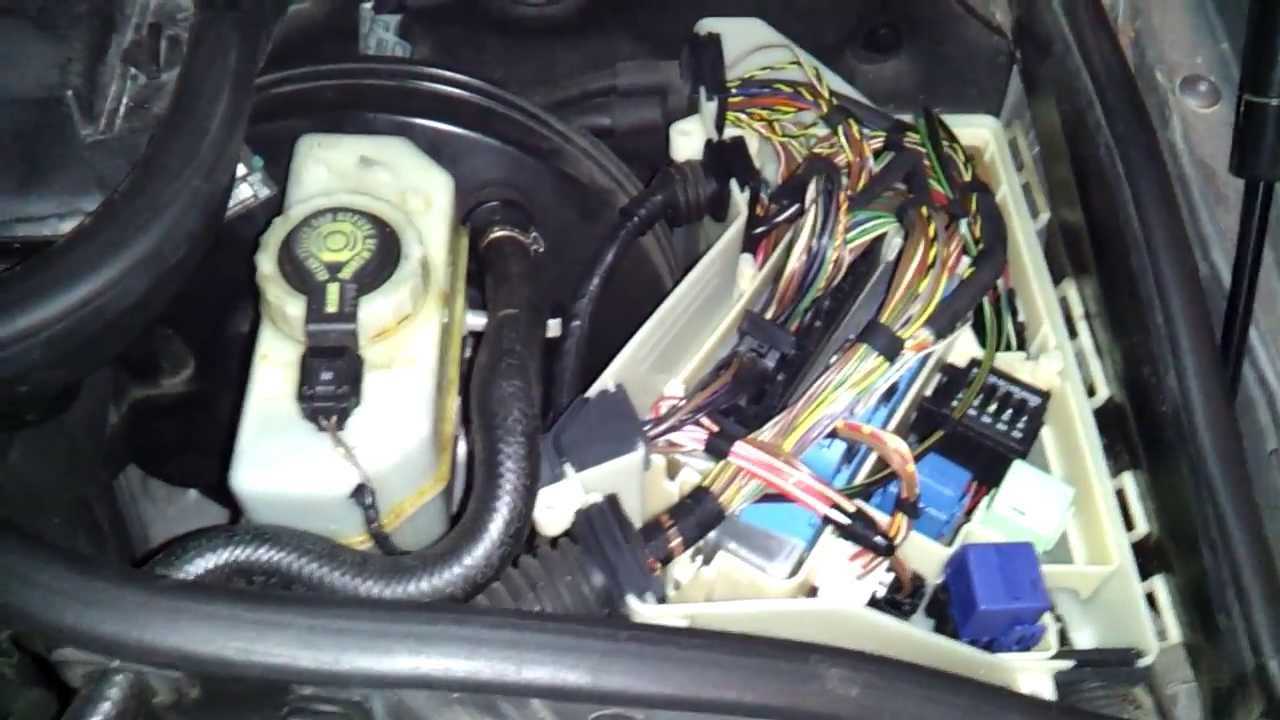

Блок предохранителей и реле в моторном отсеке BMW E46
Находится данный блок в задней части подкапотного пространства, около дворников.
Общее изображение
Схема
Таблица с обозначением элементов
| 1 | Электронный блок управления двигателем |
| 2 | Электронный блок управления КПП |
| 3 | Реле электродвигателя очистителя лобового стекла |
| 4 | Реле системы управления двигателем — бензин |
| 5 | Реле системы управления двигателем — Diesel |
| 6 | Реле фонарей заднего хода |
| F1 | (30A) Катушки зажигания — 320iсMS43/ 325i/330i |
| F2 | (30A) Электронный блок управления двигателем, реле фонаря(ей) заднего хода, электронный блок управления КПП- 316i/318i |
| F3 | (20A) Датчик расхода воздуха, датчик положения коленчатого вала, реле фонаря(ей) заднего хода, термостат системы охлаждения, датчик 1 положения распределительного вала, датчик 2 положения распределительного вала — 320i/325i/330i |
| F4 | (30A) Реле топливного насоса, реле насоса системы подачи воздуха на выпуск, реле электромагнитной муфты компрессора кондиционера — 316i/318i/330i |
| F5 | (30A) Реле катушек зажигания — 316i/318i/320i/ 323i/328i |
Блоки с предохранителями в багажнике бмв е70

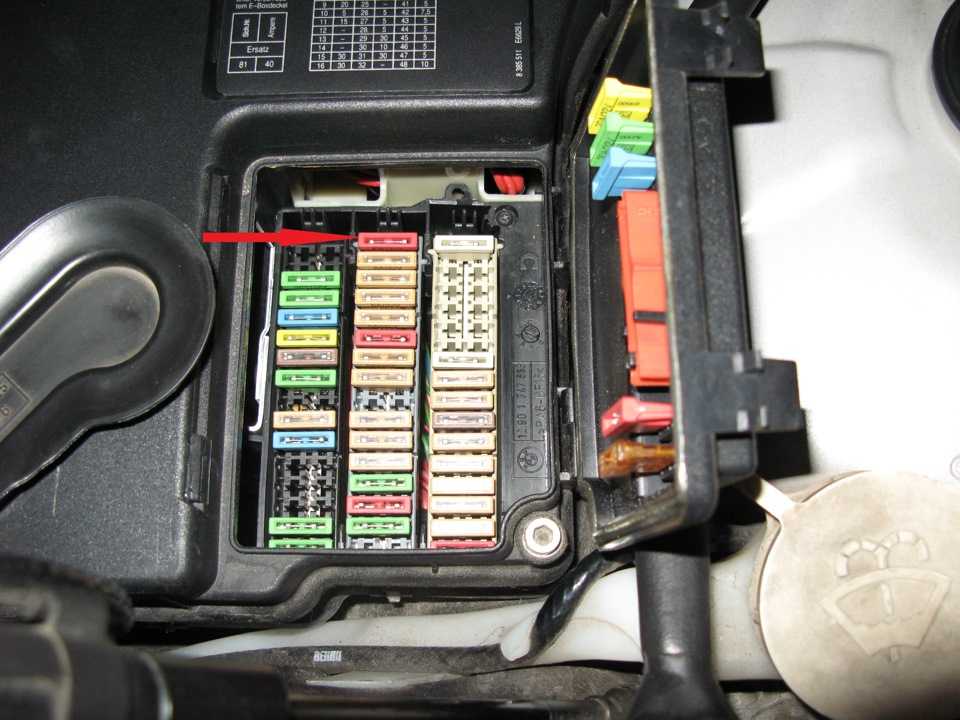

Основной блок с предохранителями в монтажном отделении
Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.
Фото пример исполнения
Схема
Расшифровка
| 1 | Реле отключения цепи (Реле контакта 30G) |
| F91 | (30А/40А) |
| F92 | (25А) блок управления раздаточной коробкой |
| F93 | (40А) |
| F94 | (30А) блок управления стояночным тормозом |
| F95 | (30А/40А) |
| F96 | (40А) |
| F97 | (20А) Прикуриватель |
| F98 | (15А/20А) |
| F99 | (40А) блок управления приводом открывания /закрывания задней двери |
| F100 | (20А) |
| F101 | (30А) |
| F102 | (30А) |
| F103 | (30А) Усилитель выходного сигнала аудиосистемы |
| F104 | — |
| F105 | (30А) |
| F106 | (7,5 А) |
| F107 | (10А) |
| F108 | (5А) |
| F109 | (10А) Приемник навигационной системы |
| F110 | (7,5 А) |
| F111 | (20А) Предохранитель прикуривателя (передний) |
| F112 | (5А) |
| F113 | (20А) Предохранитель прикуривателя (центральный подлокотник) |
| F114 | (5А) |
| F115 | — |
| F116 | (20А) Разъем электрооборудования прицепа |
| F117 | (20А) |
| F118 | (20А) — |
| F119 | (5А) Мультимедийный блок управления |
| F120 | (5А) блок управления активной подвеской |
| F121 | (5А) Блок управления приводом открывания /закрывания задней двери |
| F122 | — |
| F123 | — |
| F124 | (5А) Блок предохранителей/реле приборной панели |
| F125 | (5А) Блок управления раздаточной коробкой |
| F126 | (5А) |
| F127 | — |
| F128 | — |
| F129 | (5А) |
| F130 | — |
| F131 | (5А) |
| F132 | (7,5 А) |
| F133 | — |
| F134 | (5А) Блок управления электрооборудованием рулевой колонки |
| F135 | (20А) Блок управления приводом открывания /закрывания задней двери |
| F136 | (5А) |
| F137 | (5А) Система навигации |
| F138 | — |
| F139 | (20А) |
| F140 | (20А) Блок управления подогревателем левого переднего сиденья |
| F141 | (20А) Блок управления подогревателем правого переднего сиденья |
| F142 | (20А) Мультимедийный блок управления |
| F143 | (25А) Блок управления электрооборудованием прицепа |
| F144 | (5А) Блок управления электрооборудованием прицепа |
| F145 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый) |
| F146 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый) |
| F147 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый) |
| F148 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый) |
| F149 | (5А) Многофункциональный переключатель на сиденье (передний левый) |
| F150 | (5А) Многофункциональный переключатель на сиденье (передний правый) |
Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.
Обозначение
Предохранители на крышке аккумулятора
В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.
Схема
Назначение
| F171 | (100А) |
| F172 | (100А) |
| F173 | (250А) Блок предохранителей/реле приборной панели |
| F174 | — |
| F175 | — |
| F176 | (80А) Реле блока управления высотой подъем клапана |
| F177 | — |
Блок предохранителей под капотом bmw e38
Данный блок находится справа сзади моторного отсека.
Таблица с описанием
| 1 | |
| 2 | |
| 3 | 30А Стеклоочистители |
| 4 | 30А Очиститель фар + омыватель ветрового стекла |
| 5 | 15А Сигнал |
| 6 | 20А Интерьер + ходовые огни огни + омыватель ветрового стекла |
| 7 | 7,5А Кондиционирование |
| 8 | 30А Регулируемое наружное зеркало + Центральная система блокировки + Электро подъёмники для окна |
| 9 | 20А Вспомогательный вентилятор |
| 10 | 25А Автоматическое управление стабильностью |
| 11 | 15А Кондиционер + Вспомогательный вентилятор + Подогреватель заднего стекла + Подогрев ветрового стекла + Подогреватель нагревателя |
| 12 | 15А Регулировка рулевой колонки |
| 13 | — |
| 14 | — |
| 15 | 30А Регулировка сиденья водителя + рулевой колонки |
| 16 | 30А Подогрев пассажирского сидения + солнцезащитная шторка |
| 17 | 10А — |
| 18 | 5А — |
| 19 | 5А — |
| 20 | 5А Кондиционер + Вспомогательный вентилятор] + Подогреватель заднего стекла + Подогрев ветрового стекла + Подогреватель нагревателя |
| 21 | 5А Открывание для гаражных ворот + Накладные расходы |
| 22 | 10А Управление двигателем |
| 23 | 5А Щиток приборной панели + модуль света |
| 24 | 5А Управление двигателем |
| 25 | — |
| 26 | 5А Сигнал + Приборная панель + модуль света |
| 27 | 5А Многофункциональный информационный дисплей |
| 28 | 5А Радиоуправление + Стеклоочистители |
| 29 | 30А Центральная система блокировки + Подъемник для окна |
| 30 | 10А Нагревательные шайбы + подогрев ветрового стекла [w / 20] |
| 31 | 30А Регулируемое наружное зеркало + Центральная система блокировки + Электро подъём для окон |
| 32 | 30А Дополнительный вентилятор кондиционера |
| 33 | 25А ABS |
| 34 | 30А Вспомогательный вентилятор |
| 35 | — |
| 36 | 10А Обогрев рулевого колеса |
| 37 | — |
| 38 | 5А Вспомогательный вентилятор |
| 39 | 15А Подогрев сидений |
| 40 | 5А — |
| 41 | 5А Щиток приборной панели + модуль света |
| 42 | 7,5А розетка зарядного устройства (прикуриватель) |
| 43 | 5А Подушка безопасности |
| 44 | 5А Иммобилизация |
| 45 | 5А Подушка безопасности |
| 46 | 5А Встроенный монитор + Радио + Телефон |
| 47 | 5А Многофункциональное рулевое колесо + многофункциональный информационный дисплей |
| 48 | 10А Регулировка заднего сиденья + Сдвигаемая шторка |
