Шевроле лачетти предохранители и реле

Блок с предохранителя в приборной панели

В салоне автомобиля внизу с левой стороны, за защитной крышкой находится очередной блок предохранителей.

Схема (1 вариант)

 Описание

А Назначение
12 7,5 Фара ближнего света правая
13 7,5 Фара ближнего света левая
31 5 Реле процессора моторного отсека — Реле процессора панели приборов (+ ключ)
32 7,5 Освещение салона (+ АКБ)
33 7,5 Датчик контроля АКБ на версии «стоп-старт» (+ АКБ)
34 7,5 Освещение салона микроавтобуса — Фонари аварийной сигнализации
36 10 Автомагнитола — Управление кондиционером — Охранная сигнализация — Хронотахограф — Процессор выключателя АКБ — Программатор дополнительного подогрева (+ АКБ)
37 7,5 Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Панель приборов (+ ключ)
38 20 Центральный замок
42 5 Микропроцессор и датчик ABS — Датчик ASR — Датчик CDS — Выключатель фонарей стоп-сигнала
43 20 Очиститель ветрового стекла (+ ключ)
47 20 Стеклоподъемник со стороны водителя
48 20 Стеклоподъемник со стороны пассажира
49 5 Процессор системы помощи при парковке — Автомагнитола — Переключатели на рулевом колесе — Центральная и боковая панели управления — Дополнительная панель управления — Процессор выключателя АКБ (+ ключ)
50 7,5 Процессор подушек безопасности и преднатяжителей ремней
51 5 Хронотахограф — Процессор усилителя рулевого управления — Кондиционер воздуха — Фонари заднего хода — Датчик воды в фильтре дизтоплива — Датчик расхода (+ ключ)
53 7,5 Комбинация приборов
89 Не используется
90 7,5 Фара дальнего света левая
91 7,5 Фара дальнего света правая
92 7,5 Противотуманная фара левая
93 7,5 Противотуманная фара правая

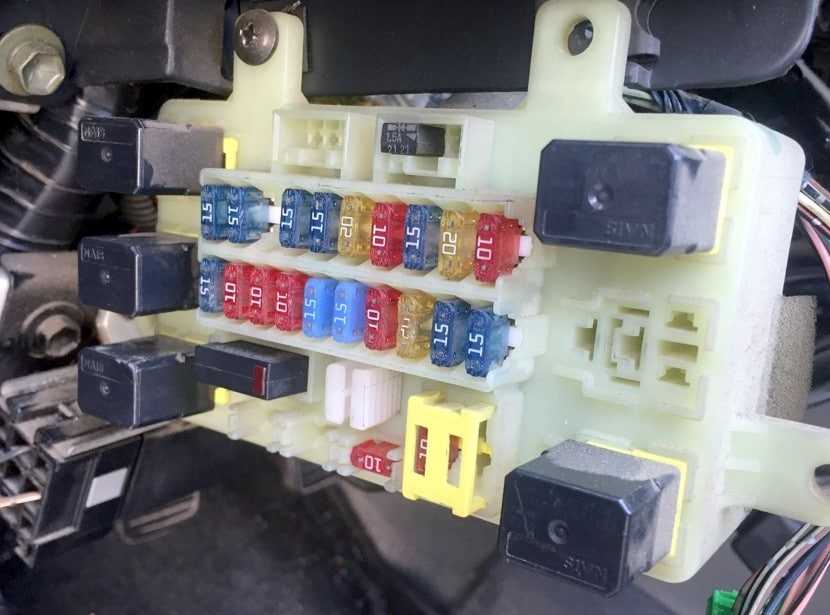

Реальное фото блока

Схема (2 вариант)

Расшифровка

12 7,5 Фара ближнего света правая
13 7,5 Фара ближнего света левая — Корректор наклона фар
31 7,5 Питание реле
32 10 Освещение салона микроавтобуса — Аварийная сигнализация
33 15 Электрическая розетка на 12 В задняя
34 Не используется
35 7,5 Фонари заднего хода — Датчик воды в дизтопливе
36 20 Блок управления отпиранием/запиранием дверных замков
36 15 Центральный замок — Батарея
37 10 7,5 Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Комбинация приборов
38 10 Реле электрические
39 10 Автомагнитола — Диагностический разъем — Сирена охранной сигнализации — Органы управления системой программируемого подогрева — Панель управления кондиционером воздуха — Хронотахограф — Батарея
40 15 Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя)
41 15 Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира)
42 7,5 Микропроцессор и датчик АВS — Датчик ЕSР — Выключатель фонарей стоп-сигнала — Датчик ESR -Датчик DSC
43 30 Двигатель очистителя ветрового стекла
44 20 Прикуриватель — Электрическая розетка на 12 В передняя
45 7,5 Выключатель стеклоподъемников и зеркал (со стороны водителя) — Стеклоподъемник со стороны пассажира
46 Не используется
47 20 Двигатель стеклоподъемника со стороны водителя
48 20 Двигатель стеклоподъемника со стороны пассажира
49 7,5 Датчик дождя/освещенности — Автомагнитола — Двигатель стеклоподъемника со стороны водителя — -Охранная сигнализация — Органы управления
50 7,5 ЭБУ подушек безопасности и преднатяжителей
51 7,5 Хронотахограф — Регулятор скорости — Панель управления кондиционером воздуха
52 7,5 Реле электроцепи салона
53 7,5 Комбинация приборов — Задние противотуманные фонари

Расположение блоков

Общая схема расположения электронных блоков управления

Описание

  1. реле масляного насоса (система «START/STOP»)
  2. блок плавких вставок (модели с системой «START/STOP»)
  3. блок реле №2 в моторном отсеке
  4. блок плавких вставок
  5. блок реле ABS
  6. реле управления стартером (система «START/STOP»)
  7. модулятор ABS
  8. правый передний датчик системы SRS
  9. монтажный блок в моторном отсеке
  10. левый передний датчик системы SRS
  11. блок управления системы «START/STOP»
  12. реле управления центральным замком
  13. приемник системы дистанционного управления центрального замка
  14. блок управления системой курсовой устойчивости
  15. блок управления электроусилителя рулевого управления (2SZ-FE)
  16. блок предохранителей
  17. монтажный блок под панелью приборов
  18. реле противотуманных фар (RS)
  19. блок управления SRS
  20. электронный блок управления двигателем
  21. блок управления блокировкой селектора АКПП
  22. датчик замедления (ABS, 4WD)
  23. реле управления топливным насосом
  24. трансформатор (система «START/STOP»)
  25. аккумуляторная батарея (система «START/STOP»).

Блоки в салоне

Общая схема расположения блоков в салоне

Блок предохранителей

Он находится в нижней части панели приборов за защитной крышкой со стороны водителя.

Схема

Описание

1 7,5A IGN — Электронный блок управления двигателем
2 7,5A RADIO №2 — Аудиосистема
3 15A CIG — Прикуриватель, электропривод боковых зеркал
4 20A РRR DOOR — Электропривод стекло подъемника задней левой двери
5 15A PWR OUTLET — Розетка для подключения дополнительного оборудования
6 15A FR FOG — Передние противотуманные фары
7 15A SRS — Система подушек безопасности (SRS)
8 15A ECU-IG — Системы ABS, TRC
9 25A WIPER — Рычаг и щетка стеклоочистителя лобового стекла
10 20A D RR DOOR — Электропривод стекло подъемника задней правой двери
11 20A D FR DOOR — Электропривод стекло подъемника двери водителя, центральный замок
12 20A S/ROOF — Люк
13 15A HEATER — Кондиционер и отопитель, обогреватель стекла задней двери
14 7,5A GAUGE — Комбинация приборов
15 15A RR WIP — Рычаг и щетка стеклоочистителя стекла задней двери
16 20A STOP — Стоп-сигналы
17 7,5A OBD — Электронный блок управления двигателем
18 7,5A STARTER — Стартер
(18)* 15A SEAT HTR — Подогрев сидений
19 10А WASHER — Омыватель стекол
(19)* 7,5А STARTER — Стартер
20 7,5А RR FOG — Задние противотуманные фонари
(20)* 10А WASHER — Омыватель стекол
21 20А FR DEF — Антиобледенитель щеток стеклоочистителя лобового стекла
(21)* 7,5А RR FOG — Задние противотуманные фонари
22 7,5А SRS-B — Система подушек безопасности (SRS)
(22)* 20А FR DEF — Антиобледенитель щеток стеклоочистителя лобового стекла
23 10А TAIL — Передние и задние габариты, подсветка номерного знака
24 7,5А PANEL — Подсветка выключателей и переключателей

* — Модели с 11/2000 года выпуска.

Отдельно внизу крепятся предохранители: 40А AM1 — Зажигание, 30А POWER — Привод сидений.

С обратной стороны блока находятся элементы реле.

Схема

Назначение

  • A — Реле габаритных огней
  • B — Реле противотуманных фар
  • C — Реле подачи питания («ACC»)
  • D — Реле антиобледенителя щеток
  • E — Реле задних противотуманных фонарей

Блоки с предохранителями и реле в моторном отсеке

Основной блок реле и предохранителей

Главный блок предохранителей в моторном отсеке находится рядом с резервуаром охлаждающей жидкости и аккумуляторной батареей. Закрыт пластиковой крышкой.

Схема расположения предохранителей и реле в блоке шевроле эпика

Расшифровка элементов

А Название Назначение
Ef1 30 HVAC BLWR Реле вентилятора
Ef2 60 BCM BATT Блок переключателей со встроенной логикой
Ef3 60 ABS Электронный блок управления тормозами
Ef4 30 IGN1 Замок зажигания
Ef5 20 PWR WIDW Электрический стеклоподъемник/ выключатель запирания двери водителя
Ef6 30 401) COOL FAN HI Реле высоких оборотов вентилятора системы охлаждения
Ef7 20 401) COOL FAN LOW Реле низких оборотов вентилятора системы охлаждения
Ef8 30 ST/IG2 Замок зажигания, реле стартера
Ef9 15 SPARE Запасной
Ef10 10 SPARE Запасной
Ef11 20 SPARE Запасной
Ef12 25 SPARE Запасной
Ef13 30 SPARE Запасной
Ef14 10 ABS WARNING Не используется
Ef15 20 S/ROOF Люк в крыше в сборе
Ef16 15 ABS Электронный блок управления тормозами, разъем линии подачи масла в АБС
Ef17 15 HVAC BLWR Фара — левая/ правая
Ef18 20 DRIVER’S PWR WIDW Безопасный электрический стеклоподъемник в сборе
Ef19 10 PWR MIRROR Многофункциональный переключатель
Ef20 10 ILLUM RT Фара — правая, стояночный огонь — правый, задний габаритный огонь — правый
Ef21 30 LCM LCM
Ef22 25 IP FUSE Блок предохранителей на приборной панели
Ef23 20 STOP LAMPS Выключатель тормоза
Ef24 10 ILLUM LT Фара — левая, стояночный огонь — левый, задний габаритный огонь — левый, освещение номерного знака
Ef25 30 PWR SEAT Выключатель сиденья водителя с электрическим приводом регулировки
Ef26 20 FUEL Модуль топливного насоса
Ef27 15 ECM ECM, главное реле двигателя, автоматическая КП в сборе с главной передачей
Ef28 20 IGN COIL Бензин: Катушки зажигания 1~6 Дизель: —
Ef29 15 HORN Реле звукового сигнала
Ef30 15 ENG2 Бензин: Форсунки 1~6, датчик скорости автомобиля (VSS), электромагнитный клапан продувки угольного фильтра Дизель: ЭСУД, VSS, реле предпускового нагревателя PTC-1/2/3
Ef31 20 ENG3 ECM
Ef32
Ef33 15 ENG1 Бензин: Электромагнитный клапан EGR, генератор, ECM, электромагнитный клапан VIM, кислородный датчик, датчик CMP, датчик MAF, электромагнитный клапан вентиляции угольного фильтра Дизель: Привод регулятора наддува, датчик CMP, привод дроссельной заслонки, электромагнитный клапан рециркуляции выхлопных газов, реле нагревателя топлива, датчик WIF, контроллер свечей предпускового подогрева
Ef34 15 FRT FOG Реле передней противотуманной фары
Ef35 10 LOW BEAM LT Фара — левая
Ef36 20 PWR AMP Усилитель мощности
Ef37 10 LOW BEAM RT Фара — правая, многофункциональный переключатель
Ef38
Ef39 10 A/C CMPRSR Реле компрессора кондиционера
Реле
R1 Реле управления охлаждающим вентилятором
R2 Реле вентилятора охлаждения — высокая скорость
R3 Реле топливного насоса
R4 Реле электромагнитной муфты компрессора кондиционера
R5 Реле передних противотуманных фар
R6 Реле звукового сигнала
R7 Реле вентилятора охлаждения — низкая скорость
R8 Реле ближнего света
R9 Главное реле
R10 Реле стартера
R11 Реле габаритного освещения
R12 Реле дальнего света
R13 Реле электропривода стеклоподъёмников

Дополнительный блок для дизельных Chevrolet Epica

Вспомогательный блок предохранителей в моторном отсеке находится рядом с передней панелью.

Схема

Назначение

1 PTC 3 Дополнительный отопитель
2 PTC 2 Дополнительный отопитель
3 PTC 1 Дополнительный отопитель
4 Реле подогревателя топливного фильтра
F1 (40A) Дополнительный отопитель
F2 (40A) Дополнительный отопитель
F3 (40A) Дополнительный отопитель
F4 (30A) Подогреватель топливного фильтра
F5 (60A) Свечи накаливания

Блок предохранителей блока переключателей со встроенной логикой

Таблица с расшифровкой

A 15 Прерыватель
В 5 Мощность блока переключателей со встроенной логикой
C 15 Дверной замок
D 25 Передний стеклоочиститель
Е 20 Электрический стеклоподъёмник
F 30 Обогрев стекла

Chevrolet Blazer двигатели. Официальная норма расхода топлива на 100 км.

Поколение 1 (1982-1990 г.)

Бензиновые моторы:

  • 2,5, 105 л. с., автомат, полный
  • 2,8, 125 л. с., автомат/механика, полный
  • 4,3, 161 л. с.. автомат/механика, полный.

Бензиновые моторы:

  • 4,3, 161 л. с., механика/автомат, полный
  • 4,3, 193 л. с., автомат/механика, полный

Поколение 2 (1994-1998 г.)

Бензиновые моторы:

  • 2,2, 122 л. с., автомат/механика, задний/полный
  • 4,3, 190 л. с., автомат, полный, расход – 19,3/11,8 л на 100 км
  • 4,3, 190 л. с., автомат, задний, расход – 17,9/11 л на 100 км
  • 4,3, 190 л. с.. автомат/механика, задний, расход – 19,1/10,5 л на 100 км

Поколение 2 (рестайлинг, 1998-2005 г.)

  • 4,3, 193 л. с., механика, полный, расход – 19,1/10,5 л на 100 км
  • 4,3, 193 л. с., автомат, полный, расход – 19,5/12,2 л на 100 км.

Блоки под капотом

Вариант 1

Общая схема расположения

Назначение

  1. датчик абсолютного давления во впускном коллекторе (модели с двигателями 1G-FE, 1JZ-GE до 09.1996 г.)
  2. датчик абсолютного давления во впускном коллекторе(модели с двигателями 1JZ-GE, 2JZ-GE с 09.1996 г.)
  3. блок реле (модели с двигателями 1G-FE до 09.1999 г.)
  4. резистор топливного насоса (модели с двигателями 2JZ-GE)
  5. блок реле (модели с двигателями 1JZ-GE, 2JZ-GE)
  6. блок реле и предохранителей в моторном отсеке
  7. датчик системы SRS (передний правый) (модели с 07.1997 г.)
  8. датчик системы SRS (передний левый) (модели с 07.1997 г.)

Блок предохранителей и реле

Фото пример

Схема

Расшифровка

Предохранители

1 7,5A TRC — Блок управления VSC
2 7,5A ROOM LAMP 2 — Центральный замок, часы, освещение багажника и салона
3 5A ALT SENCING — Генератор
4 20A EFI — Электронный блок управления двигателем
5 20A RADIO №1 — Магнитола, многофункциональный дисплей
6 20A AM2 — Электронный блок управления двигателем
7 20A DOOR SUB — Центральный замок
8 7,5A ELECTR2 — Кондиционер, круиз-контроль, ABS, TRC и SRS
9 7,5A ROOM LAMP — Освещение передней и задней частей салона
10 15A HAZARD — Аварийная сигнализация
11 15A TELEPHONE — Телефон
12 10A HORN — Звуковой сигнал
13 15A HEAD (LH) — Левая фара
14 15A HEAD (RH) — Правая фара
15 7,5A REAR CON — Задний кондиционер
16 5A l/UP — Блок управления двигателем
17 15A HEAD RH (HI)*1 — Правая фара (дальний свет)
5A l/UP 2*2 — Блок управления двигателем
18 15A HEAD RH (HI)*1 — Правая фара (дальний свет)
19 30A FAN — Электродвигатель вентилятора
21 15A ETCS — Электронное управление дроссельной заслонкой

Реле

  • R1 — реле отопителя
  • R2 — главное реле системы впрыска
  • R3 — реле стартера
  • R4 — реле фар
  • R5 — реле муфты компрессора кондиционера
  • R6 — реле обогревателя заднего числа
  • R7 — реле топливного насоса
  • R8 — главное реле электропривода вентилятора
  • R9 — реле электропривода вентилятора

Блок реле

  • R1 — реле электро насоса ABS
  • R2 — реле электромагнитных насосов АБС
  • R3 — реле электро насоса TRC
  • R4 — реле топливного насоса

Вариант 2

Общая схема расположения

Описание

  1. датчик температуры воздуха на впуске
  2. клапан VVT
  3. электродвигатель привода дроссельной заслонки (ETCS)
  4. датчик положения дроссельной заслонки
  5. диагностический разъем DLC3
  6. катушка зажигания
  7. сектор дроссельной заслонки (с датчиком)
  8. электро пневмо клапан
  9. датчик абсолютного давления на впуске
  10. аккумулятор паров топлива
  11. топливный насос
  12. задний кислородный датчик
  13. датчик положения распределительного вала
  14. блок реле №1
  15. коммутатор
  16. датчик детонации
  17. кислородный датчик B2S1
  18. предохранитель «АМ» (50 А)
  19. форсунка
  20. кислородный датчик B1S1
  21. электронный блок управления двигателем
  22. датчик давления в системе усилителя рулевого управления
  23. датчик температуры охлаждающей жидкости
  24. датчик положения
  25. датчик детонации коленчатого вала
  26. предохранитель «EFI» (25 А)
  27. предохранитель «ETCS» (15 А)
  28. реле отключения топливо подачи
  29. главное реле системы впрыска
  30. предохранитель ST 5 A
  31. предохранитель «IG» (15 A)
  32. предохранитель «EFI 2» (10 A)
  33. предохранитель «ALT» (120 A).

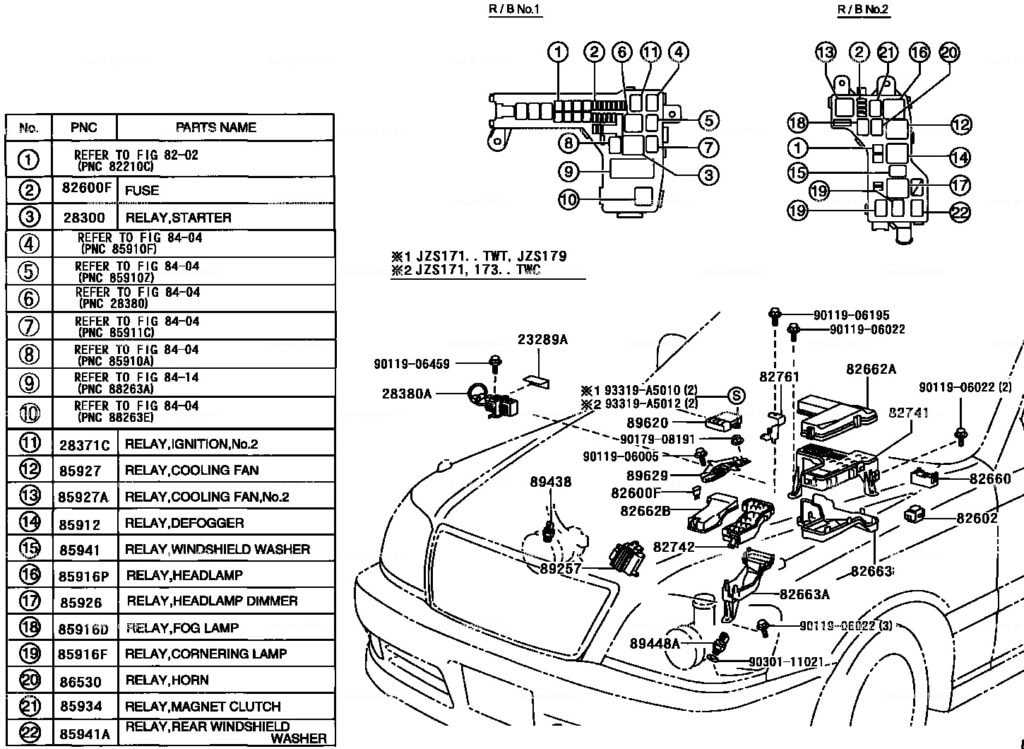

Фото пример исполнения блоков

Реле

Назначение

28380A РЕЗИСТЕР, ТОПЛИВНЫЙ НАСОС 82741 БЛОК, РЕЛЕ ДВИГАТЕЛЯ 89620 ЗАЖИГАТЕЛЬ В СБОРЕ 28371C РЕЛЕ, ЗАЖИГАНИЯ, NO.2 85927 РЕЛЕ, ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 89629 КРОНШТЕЙН, ЗАЖИГАТЕЛЬ В СБОРЕ 82660 БЛОК, РЕЛЕ, ОТДЕЛЕНИЕ ДВИГАТЕЛЯ 89438 ВЫКЛЮЧАТЕЛЬ, ДАВЛЕНИЯ МАСЛА ГУР 85927A РЕЛЕ, ВЕНТИЛЯТОР, NO.2 82662B КРЫШКА, РЕЛЕЙНЫЙ БЛОК, ВЕРХНИЙ, NO.2 82602 БЛОК SUB-СБОР, РЕЛЕ 85912 РЕЛЕ, ОТВОДИТЕЛЬ 82742 БЛОК, РЕЛЕ ДВИГАТЕЛЯ, NO.2 85941 РЕЛЕ, ШАЙБА ВЕТРОВОГО СТЕКЛА 89257 КОМПЬЮТЕР, ВЕНТИЛЯТОР 82663 КРЫШКА, РЕЛЕЙНЫЙ БЛОК, НИЖНИЙ 85916P РЕЛЕ, ФАРА 82663A КРЫШКА, РЕЛЕЙНЫЙ БЛОК, НИЖНИЙ, NO.2 85926 РЕЛЕ, ДИММЕР ФАРЫ 85916D РЕЛЕ, ПРОТИВОТУМАННАЯ ФАРА 89448A ДАТЧИК, ДАВЛЕНИЯ МАСЛА ГУР 85916F РЕЛЕ, УГЛОВАЯ ЛАМПА 86530 РЕЛЕ В СБОРЕ, РОГ 85934 РЕЛЕ, МАГНИТ-СЦЕПЛЕНИЕ 85941A РЕЛЕ, ШАЙБА ЗАДНЕГО ВЕТРОВОГО СТЕКЛА

Все блоки управления

Общий вид электронных блоков управления

1 Электронный блок управления АБС
2 Блок управления электродвигателем вентилятора кондиционера / отопителя — рядом с электродвигателем вентилятора отопителя
3 Блок управления кондиционером / отоплением — за панелью управления отопителем
4 Датчик удара (SRS) — панель капота (усилитель)
5 Датчик бокового удара левый — в центральной стойке
6 Датчик бокового удара, правый — в средней стойке
7 Звук охранной сигнализации
восемь Блок управления противоугонной системой (с регулятором громкости) — на потолочной панели
девять Мощная сирена охранной сигнализации
10 Реле защиты от краж — встроено в блок реле / ​​предохранителей в моторном отсеке 1
одиннадцать Реле разъема питания кузова — в блоке реле / ​​предохранителей под приборной панелью
12 Аккумуляторная батарея
13 Реле привода отпирания крышки багажника — в блоке реле / ​​предохранителей под приборной панелью
14 Реле исполнительного механизма блокировки лючка топливного бака — в блоке реле / ​​предохранителей в багажнике
15 Реле центрального замка (дверь водителя) — встроено в блок предохранителей в двигателе / ​​реле 1
16 Диагностический разъем (DLC)
17 Блок управления блокировкой дифференциала — на задней коробке передач
18 Ресивер аудиосистемы (DAB) — за перчаточным ящиком
19 Дополнительный электронагреватель — на корпусе вентилятора отопителя
ветры Блок управления электрическим стояночным тормозом — за колесной аркой
21 год ЭБУ двигателя — рядом с аккумулятором
22 Реле противотуманных фар — встроено в блок реле и предохранителей 1 в двигателе
23 Блок предохранителей и реле, моторный отсек 1
24 Блок предохранителей и реле в моторном отсеке 2 — работает от аккумулятора
25 Защитные кожухи / реле блокировки моторного отсека З — возле АКБ
26 год Блок предохранителей / реле, моторный отсек 4 — рядом с двигателем вентилятора системы охлаждения
27 Блок предохранителей и реле, приборная панель — За приборной панелью, слева
28 год Защитный кожух / реле блокировки багажного отделения — за обшивкой
29 Блок управления свечением — рядом с аккумулятором
тридцать Блок управления фарами — за приборной панелью
31 год Реле дальнего света фар — встроено в щиток / реле в моторном отсеке 1
32 Звуковой сигнал — за передним бампером
33 Реле звукового сигнала — встроено в блок реле / ​​предохранителей двигателя 1
34 Дополнительное реле зажигания 1 — в блоке реле / ​​предохранителей под панелью приборов
35 год Приемник сигнала доступа без ключа — за комбинацией приборов
36 Многофункциональный блок управления — функции: противоугонная система, клаксон / зуммер, центральный замок, круиз-контроль. Шина данных CAN, электрические стеклоподъемники, управление электрической нагрузкой, внешнее освещение, система очистки фар, звуковой сигнал, приборная панель, внутреннее освещение, дистанционное управление (бесключевой доступ), стеклоочиститель / омыватель заднего стекла, система стартера, система контроля давления в шинах люка, дворник / стиральная машина
37 Датчик температуры окружающей среды
38 Блок помощи при парковке — За панелью обивки багажного отделения
39 Блок управления гидроусилителем руля — за приборной панелью
40 Датчик дождя — вверху по центру лобового стекла
41 год Реле электродвигателя насоса заднего омывателя — встроено в блок предохранителей / реле 1 в моторном отсеке
42 Реле электродвигателя заднего стеклоочистителя — встроено в блок предохранителей / реле электродвигателя 1
43 год Блок управления обогревом сиденья .L спереди — под сиденьем
44 год Блок управления обогревом правого переднего сиденья — под сиденьем
45 Электронный блок управления SRS — под центральной консолью
46 Блок управления подвеской — за обшивкой
47 Датчик ускорения (подвеска с электронным управлением) 1 — на чашке подвески
48 Датчик ускорения (подвеска с электронным управлением) 2- на чашке подвески
49 Датчик ускорения (подвеска с электронным управлением) 3 — Подвесной
50 Датчик ускорения (подвеска с электронным управлением) 4- на подвеске
51 Датчик ускорения (подвеска с электронным управлением) 5 — под полом багажника
52 Датчик высоты кузова (передний левый) — на подвеске
53 Датчик высоты кузова (задний левый) — на подвеске
54 Датчик высоты кузова (передний правый) — на подвеске
55 Центральный электроблок задней двери (универсал) — за панелью задней двери
56 Центральный электроблок задней двери (седан) — за обшивкой крышки багажника
57 год Телефонный коммутатор
58 Блок управления прицепом — за обшивкой
59 Электронный блок управления коробкой передач — на коробке передач
60 Инвертор — под центральной консолью
61 Реле насоса омывателя лобового стекла — встроено в блок предохранителей / реле двигателя 1
62 Датчик бокового движения — под центральной консолью

Фронтера б

Блок под капотом

Общая схема

Описание

R1 Реле электродвигателя вентилятора отопителя
R2 Реле дальнего света фар
R3 Диод ABS
R4 Реле противотуманных фар
R5 Реле фар
R6 Реле кондиционера
R7 Реле топливного насоса
R8 Реле стартера
R9 Реле системы управления двигателем
R10 Реле электромагнитной муфты компрессора кондиционера
1 15A Аварийная сигнализация
2 10A Звуковой сигнал
3 10A Кондиционер
4 20A Управление двигателем
5 10A Управление двигателем
6 10A Управление двигателем
7 20A Разъем электро оборудования прицепа
8 15A Левая фара — дальний свет
9 15A Правая фара-дальний свет
10 10A Левая фара — ближний свет
11 10A Правая фара — ближний свет
12 15A Противотуманные фары
13 10A Задние противотуманные фонари
14 20A Омыватели фар
15 100A Генератор, блок предохранителей/ реле, моторный отсек 1, блок предохранителей/ реле, моторный отсек 2, блок предохранителей/ реле, приборная панель, замок зажигания, выключатель освещения, стартер
16 60A Блок предохранителей/ реле, моторный отсек 1, замок зажигания
17 60A Антиблокировочная система тормозов (ABS)
18 40A Отопитель/ кондиционер
19 60A Реле электродвигателя вентилятора системы охлаждения

Рядом с блоком могут размещаться несколько реле ответственные за вентилятор системы охлаждения (высокая и низка скорость).

Блок в салоне

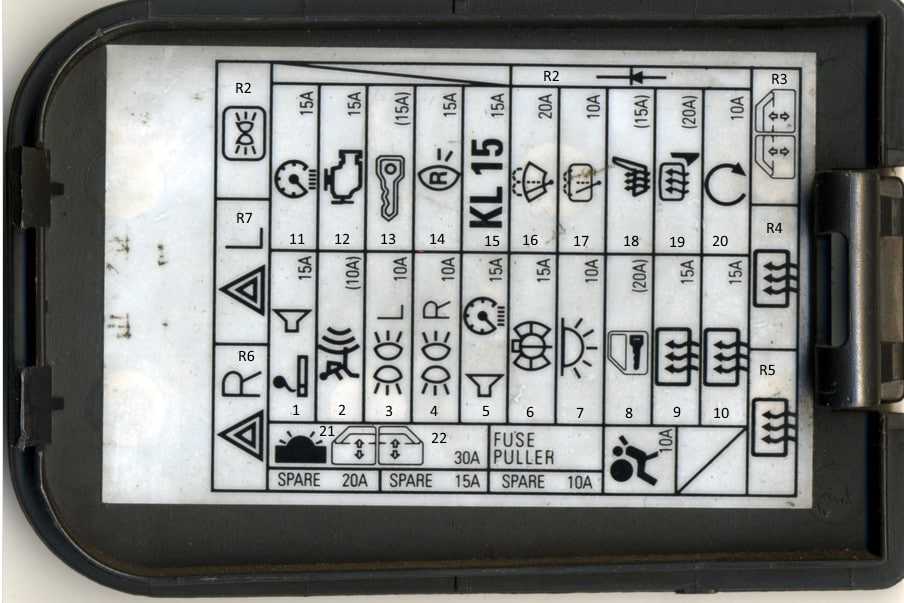

Схема

Обозначение

R1 Реле габаритов
R2 Диод — лампы освещения салона
R3 Реле электродвигателя привода стеклоподъёмника
R4 Реле 2 обогревателя заднего стекла
R5 Реле 1 обогревателя заднего стекла
R6 Реле — прерыватель аварийной сигнализации — правый
R7 Реле — прерыватель аварийной сигнализации — левый
1 15А Прикуриватель, аудио
2 10A Противоугонная система
3 10А Задний левый габарит
4 10А Задний правый габарит
5 15А Аудиосистема
6 15А Стоп-сигналы
7 10А Лампы освещения салона
8 20А Центральный замок
9 15А Обогреватель заднего стекла
10 15А Обогреватель заднего стекла
11 15А Указатели поворота, комбинация приборов, индикаторы комбинации приборов
12 15А Управление двигателем
13 15А Управление двигателем
14 15А Фонари заднего хода
15 15А Управление двигателем
16 20А Очиститель/ омыватель лобового стекла
17 10А Очиститель/ омыватель заднего стекла
18 15А Подогреватель сидений
19 20А Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла
20 10А Стартер
21 30А Электропривод стеклоподъемников
22 10А Подушка безопасности

Остались вопросы? Задавайте их в комментарии.

Блоки в салоне

Блок предохранителей

Он находится под панелью приборов, со стороны водителя.

Схема

Описание

1 30A POWER SEAT DRIVER — Блок сиденья водителя (электропривод сиденья, поясничная опора)
2 25А SPARE — Резерв
3 25А POWER WINDOW RH — Интеллектуальная распределительная коробка (реле правого электро стекло подъемника)
4 10А TRUNK — Интеллектуальная распределительная коробка (реле крышки багажника)
5 25А POWER WINDOW LH — Интеллектуальная распределительная коробка (реле левого электро стекло подъемника)
6 20А DOOR LOCK — Интеллектуальная распределительная коробка (реле блокировки дверей, реле разблокирования дверей)
7 20А SPARE — Резерв
8 20А CIGARETTE LIGHTER — Прикуриватель и розетка питания
9 20А SEAT HEATER REAR — Резерв
10 10А MODULE8 — ВСМ, ЭБУ электронных ключей
11 7.5А SPARE — Резерв
12 15А SPARE — Резерв
13 10А MODULE1 — ЭБУ электронных ключей, ВСМ, цифровые часы, аудиосистема, аудиовизуальное головное устройство с навигацией, регулятор наружных зеркал с электроприводом
14 7.5А AIR CON — ЭБУ кондиционера, ионизатор на комбинации приборов, Реле вентилятора, реле бензина с ПТК
15 7.5 А MODULE5 — Верхний люк, ЭБУ CCS сиденья водителя, модуль обогревателя сиденья пассажира, Обогреватель заднего сиденья
16 10A HEATED MIRROR — ЭБУД, ЭБУ кондиционера, Наружное зеркало
17 7.5A INTERIOR LAMP — Плафон освещения багажника, лампа направленного освещения на стороне водителя, лампа направленного освещения на стороне пассажира, лампа перчаточного ящика, лампа левого/правого солнцезащитного козырька, плафон освещения салона, лампа потолочной консоли, подсветка замка зажигания и датчик открытия двери (без электронных ключей)
18 7.5A MODULE6 — Переключатель спортивного режима, Блокировка ключа
19 7.5A PDM2 — «С электронными ключами: ЭБУ электронных ключей Без электронных ключей: Модуль иммобилайзера»
20 20A SUNROOF — Верхний люк
21 10A MODULE2 — Электрохромное зеркало заднего вида, многофункциональный диагностический разъем, регулятор корректора фар, ЭБУ кондиционера, левый/ правый привод корректора фар, ЭБУ CCS водителя, модуль IMS водителя, модуль обогревателя сиденья пассажира
22 15A HEATED STEERING — Обогреватель рулевого колеса
23 20A IG1 — Без электронных ключей: блок реле и предохранителей моторного отсека (предохранитель — БУТ 1, ЭБУ 3, АБС 3)
24 25A WIPER FRONT — Электродвигатель очистителя ветрового стекла, блок реле и предохранителей моторного отсека (реле стеклоочистителя), многофункциональный переключатель
25 7.5A SPARE — Резерв
26 7.5A MEMORY — Модуль IMS водителя, наружная ручка электронного ключа на стороне водителя, наружная ручка электронного ключа на стороне пассажира, ВСМ, модуль контроля давления в шинах, датчик автоматического управления осветительными приборами и фотоэлемент, комбинация приборов, разъем канала передачи данных, многофункциональный диагностический разъем, цифровые часы, ЭБУ кондиционера
27 10A MODULE7 — Блок реле ICM, (реле звукового сигнала указателя поворотов, реле складывания зеркал, реле раскладывания зеркал)
28 7.5A PDM3 — С электронными ключами: ЭБУ электронных ключей Без электронных ключей: Модуль иммобилайзера»
29 7.5A MDPS — ЭБУ ЭУР
30 7.5A MODULE3 — Приборная панель
31 7.5A START — С охранной сигнализацией, без электронных ключей и без иммобилайзера: блок реле ICM (реле охранной сигнализации) Без охранной сигнализации или с электронными ключами или с иммобилайзером: переключатель диапазонов КПП (АКПП), блок реле и предохранителей моторного отсека (реле стартера), ЭБУ электронных ключей, ЭБУД»
32 15A MULTIMEDIA1 — Аудиосистема, аудиовизуальное головное устройство с навигацией
33 10A BRAKE SWITCH — Переключатель стоп-сигнала
34 20A PDM1 — ЭБУ электронных ключей
35 20A POWER OUTLET FRT — Розетка питания
36 7.5A A/BAG IND — Приборная панель
37 10A MODULE4 — Переключатель на передней панели, модуль контроля давления в шинах, переключатель стоп-сигнала, цифровые часы, ВСМ, задний левый датчик системы помощи при парковке (внешний/ внутренний), правый датчик системы помощи при парковке (внешний /внутренний), левый/правый передний датчик системы помощи при парковке
38 15A A/BAG — ЭБУ SRS

Блок с реле

Расположен под панелью в единой соединительной коробке интеграционной модульной электросхемы.

В зависимости от комплектации, тут могут находится следующие реле:

  • управления складывания зеркал
  • подсветки (иллюминации)
  • стекло очистителя
  • обогревателя стекла
  • без ключевого доступа
  • электро стекло подъемников
  • сигнализации
  • TFT LCD 4.2»
  • и другие элементы управления

Блок с предохранителями в салоне

Блок расположен в панели с левой стороны прямо у левого колена водителя.

Для доступа необходимо открыть вещевой ящик для мелких предметов и потянуть его вверх. Затем следует вывести нижнюю часть ящика из упоров панели и вытащить его.

Фотография блока

Схема

Таблица с обозначением

1 10А Модуль управления мобильным телефоном
2 Не используется
3 25А Контроллер кузова
4 20А Радиоприемник
5 7,5А Модуль управления системы помощи при парковке, звуко излучатель, подрулевой переключатель – центральная консоль, дисплей
6 20А Прикуриватель — передний
7 20А Розетка для дополнительных электроприборов — центральная консоль 1/2
8 30А Контроллер кузова
9 30А Контроллер кузова
10 30А Контроллер кузова
11 40А Модуль управления дверями — Электровентилятор
12 Не используется
13 25А Модуль системы управления подогревом сиденья
14 7,5А Колодка диагностики, штуцер подачи масла
15 10А Модуль диагностики и контроля подушек безопасности
16 10А Реле освобождения двери заднего отсека
17 15А Блок управления системой отопления, вентиляции и кондиционирования / панель управления системой отопления, вентиляции и кондиционирования в сборе
18 Не используется
19 Не используется
20 Не используется
21 15А Комбинация приборов
22 2А Выключатель зажигания / приемник сигнала дистанционного управления замками дверей
23 20А Контроллер кузова
24 20А Контроллер кузова
25 20А Модуль управления замком рулевой колонки
26 Не используется
Примечание: Перечисленные ниже реле являются не обслуживаемыми реле печатной платы (ПП) и расположены внутри блока.
1 Освобождение двери заднего отсека
2 Логистический режим
3 Реле вспомогательного источника питания

Блоки с предохранителями под капотом

Главный блок с реле и предохранителями

В моторном отсеке он находится в левой части, около аккумуляторной батареи.

Схема

Описание

Реле

  1. Пуск коленвала
  2. Топливный насос
  3. Средние обороты вентилятора охлаждения
  4. Резерв
  5. Реле PT
  6. Высокие обороты вентилятора охлаждения
  7. Стартер
  8. Низкие обороты вентилятора охлаждения

Мини предохранители

1 Вентиляционный люк крыши
2 OSRVM SW
3 Клапан подвода паров топлива к адсорберу
4 Не используется
5 Клапан электронного блока управления тормозами
6 ИНТЕЛЛЕКТУАЛЬНАЯ ТОРМОЗНАЯ СИСТЕМА
7 Не используется
8 TCM B+
9 Не используется
10 Регулировка наклона фар лев/прав
11 Очиститель заднего стекла
12 Обдув заднего стекла
13 Не используется
14 Обогрев OSRVM
15 FSCM B+
16 Модуль обогрева сидений
17 TCM R/C
18 ECM R/C
19 Топливный насос
20 Не используется
21 Бензин: РЕЛЕ ВЕНТИЛЯТОРА (AUX BEC), Дизельное : Вентилятор 3 реле 85
22 Не используется
23 Бензин: Катушка зажигания/инжектора Дизель: ECM PT IGN-2
24 Насос омывателя
25 Не используется
26 Бензин: Электромагнит­ный клапан продувки угольного фильтра / Водяной электромагнит­ный клапан / Электромаг­нитный регулятор давления турбонаддува / Электромагнитный перепускной клапан
турбонаддува / Датчик O2 на входе/выходе / Элек­тромагнитный клапан IMTV Дизельное : Электромагнит регулировки завихрения, электромагнит струйного охлаждения поршней, электромагнит регулировки моторного масла
27 Не используется
28 Бензин: Не используется Дизель: ECM PT IGN-3
29 Бензин: ECM PT IGN-1 /IGN-2 Дизель: ECM PT IGN-1
30 Бензин: датчик MAF Дизель: датчик O2, сажевый датчик выхлопных газов
31 Дальний свет левый
32 Дальний свет правый
33 ECM B+
34 Звуковой сигнал
35 Муфта кондиционера
36 Передняя противотуманная фара

Стандартные предохранители

1 Насос электронного блока управления тормозами
2 Передний стекло очиститель
3 Нагнетательный вентилятор
4 IEC R/C
5 Не используется
6 Бензин: Не используется Дизельное: Топливный обогреватель
7 Не используется
8 Низкие/ средние обороты вентилятора охлаждения
9 высокие обороты вентилятора охлаждения
10 Бензин: EVP Дизельное: Свеча накаливания
11 Электромагнитный клапан стартера

Дополнительный блок в Chevrolet Tracker (Trax)

Схема

Назначение

  • 01 Реле вакуумного электрического насоса
  • 02 Приводное реле 1 вентилятора охлаждения
  • 03 Приводное реле 2 вентилятора охлаждения
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
