Блок в салоне Mitsubishi Pajero Sport 2
Находится в нижней части панели приборов со стороны водителя за защитной крышкой.
Расположение блока
Схема
Описание предохранителей
| 1 | 7,5А Габаритные огни (слева) |
| 2 | 15А Прикуриватель |
| 3 | 10А Катушка зажигания |
| 4 | 7,5А Стартер |
| 5 | 20А Люк на крыше |
| 6 | 15А Розетка |
| 7 | 7,5А Габаритные огни (правые) |
| 8 | 7,5А Наружные зеркала |
| 9 | 7,5А Блок управления двигателем |
| 10 | 7,5А Блок управления |
| 11 | 10А Задний противотуманный фонарь |
| 12 | 15А Центральный замок |
| 13 | 10А Внутренний свет |
| 14 | 15А Стеклоочиститель заднего стекла |
| 15 | 7,5А Приборная панель |
| 16 | 7,5А Реле компрессора кондиционера, реле вентилятора конденсатора кондиционера, реле вентилятора, контроллера нагревателя, реле заднего вентилятора, панель управления заднего охладителя, переключатель заднего вентилятора и реле обогревателя заднего стекла |
| 17 | 20А Подогрев сиденья |
| 18 | 10А питание аксессуаров |
| 19 | 7,5А Наружные зеркала с подогревом |
| 20 | 20А Дворники |
| 21 | 7,5А Фонари заднего хода |
| 22 | 30А Обогрев заднего стекла |
| 23 | 30А Подогреватель |
| 24 | 40А Сиденья с электроприводом |
| 25 | 10А Аудио система |
| 26 | 15А Электронный блок управления |
Обозначение реле
- R1 Реле обогрева сидений
- R2 Реле питания розеток дополнительного оборудования
- R3 Реле задних противотуманных фар
- R4 Резерв
- R5 Реле вентилятора
- R6 Реле обогрева заднего стекла
- R7 Резерв
Расположение блоков

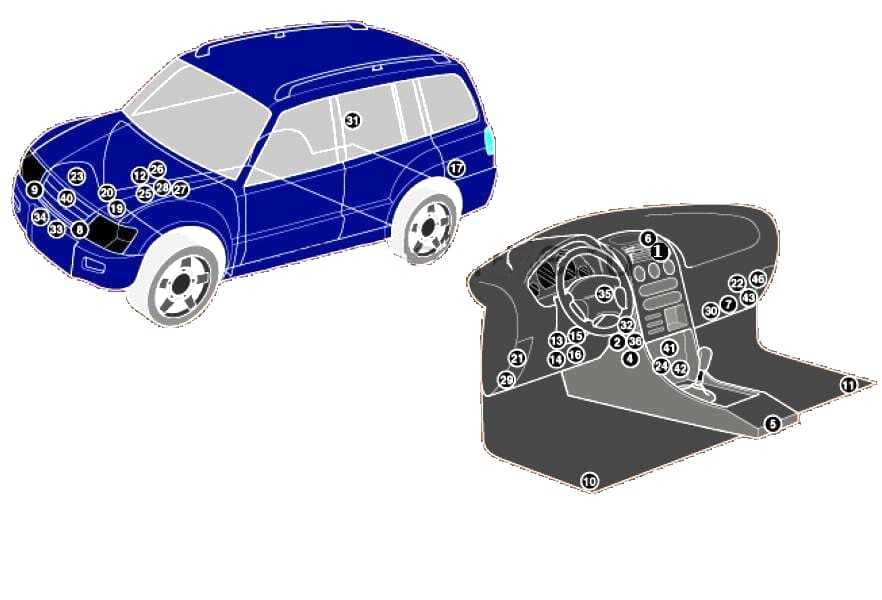

Общая схема расположения блоков управления
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Обозначение
p, blockquote 6,0,0,0,0 —>
| 1 | Датчик температуры воздуха, подаваемого из вентиляционной решетки приборной панели |
| 2 | Датчик температуры воздуха на впуске (кондиционер /отопитель) |
| 4 | Блок управления электродвигателем вентилятора кондиционера/ отопителя (ручное управление температурой) |
| 5 | Блок управления вентилятором кондиционера /отопителя — задний |
| 6 | Датчик солнечного света (система кондиционирования) |
| 7 | Блок антенны |
| 8 | Датчик удара (подушка безопасности), левый передний |
| 9 | Датчик удара (подушка безопасности), правый передний |
| 10 | Боковой датчик удара, со стороны водителя — под передним сиденьем |
| 11 | Боковой датчик удара, со стороны пассажира — под передним сиденьем |
| 12 | Аккумуляторная батарея |
| 13 | Диагностический разъем (DLC) 1 — 2,5D (4D56) (2002^) |
| 14 | Диагностический разъем (DLC) 1 — 3,5 (6G74) /3,2D (4M41) |
| 15 | Диагностический разъем (DLC) 2 — 2,5D (4D56) (2002^) |
| 16 | Диагностический разъем (DLC) 2 — 3,5 (6G74) /3,2D (4M41) |
| 17 | Блок управления блокировкой дифференциала — задний |
| 19 | Реле 1 нагревателя охлаждающей жидкости |
| 20 | Реле датчика уровня моторного масла |
| 21 | Датчик уровня моторного масла |
| 22 | Электронный блок управления 4WD |
| 23 | Блок предохранителей /реле, моторный отсек 1 |
| 24 | Блок предохранителей /реле, моторный отсек 2 |
| 25 | Блок предохранителей /реле, моторный отсек 3 |
| 26 | Блок предохранителей /реле, моторный отсек 4 |
| 27 | Блок предохранителей /реле приборная панель |
| 28 | Резистор электродвигателя вентилятора отопителя |
| 29 | Датчик температуры на выходе из отопителя — задний |
| 30 | Датчик температуры радиатора отопителя |
| 31 | Звуковой сигнал 1 — за передним бампером |
| 32 | Звуковой сигнал 2 — за передним бампером |
| 33 | Электронный блок управления иммобилайзером |
| 34 | Блок управления иммобилайзером — 2,5D (4D56T) |
| 40 | Блок управления раздаточной коробкой |
| 41 | Электронный блок управления КПП |
Блоки в салоне
Блок предохранителей и реле
Расположен в нижней части панели приборов с левой стороны.
Фото — пример
Схема
Описание
| 1 | 10А Звуковой сигнал |
| 2 | 10А Отопитель |
| 3 | 15А Прикуриватель |
| 4 | 10А Система управления АКПП |
| 5 | 20А Электропривод шторок (модели с правым рулем) |
| 6 | 20А Обогреватель заднего стекла |
| 7 | 15А Подогрев сидений (кроме моделей выпуска с 2000 г.) |
| 8 | 10А Контрольно — измерительные приборы |
| 9 | 20А Омыватель и очиститель ветрового стекла |
| 10 | 15А Система ЕТACS и центральный замок (модели с правым рулем с 1998 г.) |
| 11 | 25А Электровентилятор переднего отопителя |
| 12 | 20А Электровентилятор заднего отопителя |
| 13 | 10А Системы ECS и ABS |
| 14 | 10А Фонари заднего кода |
| 15 | 10А Указатели поворота и аварийная сигнализация |
| 16 | 20А Розетка для подключения дополнительного |
| 17 | Обогрев заднего стекла |
| 18 | Обогреватель |
| 19 | Запасной предохранитель |
| 20 | Запасной предохранитель |
| 21 | Запасной предохранитель |
| 22 | Запасной предохранитель |
- R1 — Реле обогревателя заднего стекла
- R2 — Реле электродвигателя вентилятора переднего отопителя
Блок реле
Крепится не далеко от блока с предохранителями.
Схема
Обозначение
- C-60X — Реле центрального замка
- C-61X — Реле — прерыватель указателей поворотов и аварийной сигнализации
- C-62X — Реле электродвигателя вентилятора заднего отопителя
- C-62X — Реле режима Hi электродвигателя вентилятора заднего отопителя
- C-63X — Реле розетки подключения дополнительного отопителя
- C-64X — Реле задних габаритов
- C-65X — Реле электропривода стекло подъёмников
Блок в салоне
Находится в нижней части панели приборов за перчаточным ящиком.
p, blockquote 6,0,1,0,0 —>
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
Схема
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Описание предохранителей
p, blockquote 12,0,0,0,0 —>
| 1 | 30А Обогреватель заднего стекла и обогреватели боковых зеркал |
| 2 | 30А Электродвигатель вентилятора отопителя |
| 3 | 15А Блоки управления (ABS, ASC, АКПП, двигателем, AYC*, двигателем и АКПП*) |
| 4 | 10А Блок управления SRS; Реле-прерыватель указателей поворота и аварийной сигнализации |
| 5 | 10А Блоки управления (АКПП,, ETACS, двигателем (4G93)); комбинация приборов; фонари заднего хода; навигационная система; генераторы импульсов (АКПП) |
| 6 | 10А Приемник системы дистанц. управления замками дверей; навигационная система**; Аудиосистема DS3**; Магнитола; CD-чейнджер; Дисплей системы MMCS; Система управления боковыми зеркалами заднего вида; Часы; Усилитель аудиосистемы. |
| 7 | 15А Прикуриватель |
| 8 | 20А Очиститель и омыватель ветрового стекла; Очиститель и омыватель заднего стекла; Блок управления системой ETACS. |
| 9 | 10А Блок управления ABS и реле контр, лампы ABS; Датчики систем AYC и ASC; Блок управления электроприводом люка; Реле эл. маг. клапанов ASC. |
| 10 | Резерв |
| 11 | 15А Блок управления системой ETACS; Часы; Комбинация приборов |
| 12 | 10А Навигационная система; Датчик систем AYC и ASC; Реле генератора; Фонари освещения при повороте** |
| 13 | 10А Блоки управления (ETACS; SRS); Датчик скорости автомобиля; Реостат; Комбинация приборов |
| 14 | 10А Звуковой сигнал |
| 15 | 10А Блок управления AYC |
| 16 | 10А Реле электродвигателя вентилятора отопителя; Блоки управления (компрессором кондиционера, кондиционером); Подогреватель щеток очистителя ветрового стекла; Обогреватель заднего стекла; Система кондиционирования с ручным управлением (сервопривод и выключатель). |
| 17 | 30А Запасной |
| 18 | 10А Запасной |
| 19 | 15А Запасной |
| 20 | 20А Запасной |
Назначение реле
p, blockquote 14,0,0,0,0 —>
- R1 — Реле электропривода вентилятора отопителя
- R2 — Реле обогрева заднего стекла
- R3 — Реле прерыватель указателей поворотов и аварийной сигнализации
В некоторых моделях Митсубиси Галант 8 возможно установка дополнительного отдел с предохранителями, рядом с основным.
p, blockquote 15,0,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
Расшифровка
p, blockquote 17,0,0,0,0 —>
| 13 | 20А Подогреватель щеток очистителя ветрового стекла |
| 14 | 10А Обогреватели боковых зеркал заднего вида |
| 15 | 20А Блок управления электроприводом люка |
| 16 | Резерв |
Блок в салоне
Находится в торце приборной панели за защитной крышкой.
Фото — пример
Пример схемы с крышки блока
Схема
Описание предохранителей
| 1 | Резерв |
| 2 | Резерв |
| 3 | 30А Усилитель аудиосистемы |
| 4 | 20А Люк крыши в сборе |
| 5 | 30А Обогреватель заднего стекла, Помехо подавляющий конденсатор |
| 6 | 30А Электродвигатель вентилятора отопителя |
| 7 | Резерв |
| 8 | Резерв |
| 9 | 15А Разъем для подключения дополнительного электро оборудования |
| 10 | 15А Диагностический разъем, Центральный замок, блок управления ETACS |
| 11 | Блок управления ETACS |
| 12 | Резерв |
| 13 | 7,5А Электрохромное зеркало заднего вида; |
| 14 | 7,5А Электроприводы боковых зеркал заднего вида |
| 15 | Резерв |
| 16 | 15А Прикуриватель |
| 17 | 7,5А Реле бензонасоса; блок управления двигателем и АКПП |
| 18 | Резерв |
| 19 | 7,5А Обогреватели боковых зеркал заднего вида |
| 20 | 7,5А Реле |
| 21 | Резерв |
| 22 | 7,5А Задние комбинированные фонари, Управления АКПП |
| 23 | 7,5А Многофункциональный дисплей, Подрулевой переключатель, Блоки управления (ABS, ETACS, SRS) |
| 24 | 10А Катушка зажигания |
Расшифровка реле
- Реле топливного насоса (1)
- Реле розетки для подключения дополнительного оборудования
- Реле топливного насоса (2)
- Реле подогрева передних сидений
- Реле задних противотуманных фонарей
- Реле электро стекло подъемников
- Реле электродвигателя вентилятора отопителя
- Реле обогревателя заднего стекла
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Предохранители в салоне
В салоне ctroen jumper есть 2 блока с предохранителями.
Основной блок в приборной панели
Располагается с левой стороны, под защитной крышкой.
Схема — вариант 1
Обозначение предохранителей
| № | А | Назначение |
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая |
| 31 | 5 | Реле процессора моторного отсека — Реле процессора панели приборов (+ ключ) |
| 32 | 7,5 | Освещение салона (+ АКБ) |
| 33 | 7,5 | Датчик контроля АКБ на версии «стоп-старт» (+ АКБ) |
| 34 | 7,5 | Освещение салона микроавтобуса — Фонари аварийной сигнализации |
| 36 | 10 | Автомагнитола — Управление кондиционером — Охранная сигнализация — Хронотахограф — Процессор выключателя АКБ — Программатор дополнительного подогрева (+ АКБ) |
| 37 | 7,5 | Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Панель приборов (+ ключ) |
| 38 | 20 | Центральный замок |
| 42 | 5 | Микропроцессор и датчик ABS — Датчик ASR — Датчик CDS — Выключатель фонарей стоп-сигнала |
| 43 | 20 | Очиститель ветрового стекла (+ ключ) |
| 47 | 20 | Стеклоподъемник со стороны водителя |
| 48 | 20 | Стеклоподъемник со стороны пассажира |
| 49 | 5 | Процессор системы помощи при парковке — Автомагнитола — Переключатели на рулевом колесе — Центральная и боковая панели управления — Дополнительная панель управления — Процессор выключателя АКБ (+ ключ) |
| 50 | 7,5 | Процессор подушек безопасности и преднатяжителей ремней |
| 51 | 5 | Хронотахограф — Процессор усилителя рулевого управления — Кондиционер воздуха — Фонари заднего хода — Датчик воды в фильтре дизтоплива — Датчик расхода (+ ключ) |
| 53 | 7,5 | Комбинация приборов |
| 89 | — | Не используется |
| 90 | 7,5 | Фара дальнего света левая |
| 91 | 7,5 | Фара дальнего света правая |
| 92 | 7,5 | Противотуманная фара левая |
| 93 | 7,5 | Противотуманная фара правая |
Фото пример вариант 2
Схема
Расшифровка
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая — Корректор наклона фар |
| 31 | 7,5 | Питание реле |
| 32 | 10 | Освещение салона микроавтобуса — Аварийная сигнализация |
| 33 | 15 | Электрическая розетка на 12 В задняя |
| 34 | — | Не используется |
| 35 | 7,5 | Фонари заднего хода — Датчик воды в дизтопливе |
| 36 | 20 | Блок управления отпиранием/запиранием дверных замков |
| 36 | 15 | Центральный замок — Батарея |
| 37 | 10 7,5 | Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Комбинация приборов |
| 38 | 10 | Реле электрические |
| 39 | 10 | Автомагнитола — Диагностический разъем — Сирена охранной сигнализации — Органы управления системой программируемого подогрева — Панель управления кондиционером воздуха — Хронотахограф — Батарея |
| 40 | 15 | Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя) |
| 41 | 15 | Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира) |
| 42 | 7,5 | Микропроцессор и датчик АВS — Датчик ЕSР — Выключатель фонарей стоп-сигнала — Датчик ESR -Датчик DSC |
| 43 | 30 | Двигатель очистителя ветрового стекла |
| 44 | 20 | Прикуриватель — Электрическая розетка на 12 В передняя |
| 45 | 7,5 | Выключатель стеклоподъемников и зеркал (со стороны водителя) — Стеклоподъемник со стороны пассажира |
| 46 | — | Не используется |
| 47 | 20 | Двигатель стеклоподъемника со стороны водителя |
| 48 | 20 | Двигатель стеклоподъемника со стороны пассажира |
| 49 | 7,5 | Датчик дождя/освещенности — Автомагнитола — Двигатель стеклоподъемника со стороны водителя — -Охранная сигнализация — Органы управления |
| 50 | 7,5 | ЭБУ подушек безопасности и преднатяжителей |
| 51 | 7,5 | Хронотахограф — Регулятор скорости — Панель управления кондиционером воздуха |
| 52 | 7,5 | Реле электроцепи салона |
| 53 | 7,5 | Комбинация приборов — Задние противотуманные фонари |
Отдельные реле могут крепится в нижней части блока.
Блок рядом с пассажирским сидением
Схема — вариант 1
Описание
| 54 | Не используется |
| 55 | 15А Обогрев сидений |
| 56 | 15А Электрическая розетка 12 В для задних пассажиров |
| 57 | 10А Дополнительный подогрев под сиденьем |
| 58 | 15А Обогрев заднего левого стекла |
| 59 | 15А Обогрев заднего правого стекла |
| 60 | Не используется |
| 61 | Не используется |
| 62 | Не используется |
| 63 | 10А Управление дополнительным подогревом для задних пассажиров |
| 64 | Не используется |
| 65 | 30А Вентилятор системы дополнительного подогрева для задних пассажиров |
Схема — вариант 2
Обозначение схемы
| 1 | — |
| 2 | Реле прикуривателя |
| 3 | Реле габаритов |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | — |
| F54 | (10A) Кондиционер/ отопитель |
| F55 | (15A) Подогреватель сидений |
| F56 | (15A) |
| F57 | (10A) Кондиционер/ отопитель |
| F58 | (10A) Ближний свет фар |
| F59 | (7,5A) Система активной подвески |
| F60 | (10A) Кондиционер/ отопитель |
| F61 | (30A) Кондиционер/ отопитель |
Блок под капотом
Устанавливается в левой части моторного отсека рядом с аккумулятором.
Схема расположения предохранителей Mitsubishi Pajero Sport 2
Назначение предохранителей
| 1 | Резерв |
| 2 | 40А Электрические стеклоподъемники |
| 3 | 40А Замок зажигания |
| 4 | 20А Компрессор кондиционера |
| 5 | 20А Двигатель вентилятора конденсатора |
| 6 | 10А Фара дальнего света (левая) |
| 7 | 10А Фара дальнего света (правая) |
| 8 | 10/20А Фара ближнего света (левая) |
| 9 | 10/20А Фара ближнего света (правая) |
| 10 | 20А ЭБУ двигателя |
| 11 | 7,5А Генератор |
| 12 | 15А Стоп-сигналы |
| 13 | 10А Сигнал |
| 14 | 20А Автоматическая коробка передач |
| 15 | 10А Аварийная световая сигнализация |
| 16 | 15А Топливный насос |
| 17 | 15А Противотуманные огни |
| 18 | 20А Аудио |
Схема реле
Расшифровка
| A-12X | Комбинация переднего жгута проводов и блока реле |
| A-13X | Реле передних противотуманных фар |
| A-14X | Реле вентилятора конденсатора кондиционера |
| A-15X | Резерв |
| A-16X | Реле стартера |
| A-17X | Реле звукового сигнала |
| A-18X | Реле отопителя |
| A-19X | Реле управления АКП |
| A-20X | Реле управления двигателем |
| A-21X | Реле компрессора кондиционера |
| A-22X | Реле фар (LO) |
| A-23X | Реле фар (HI) |
| A-24X | Реле стекло подъемника |
| A-25X | Резерв |
| A-26X | Реле заднего вентилятора |
Расположение блоков
Общая схема расположения блоков управления
Обозначение
| 1 | Датчик температуры воздуха, подаваемого из вентиляционной решетки приборной панели |
| 2 | Датчик температуры воздуха на впуске (кондиционер /отопитель) |
| 4 | Блок управления электродвигателем вентилятора кондиционера/ отопителя (ручное управление температурой) |
| 5 | Блок управления вентилятором кондиционера /отопителя — задний |
| 6 | Датчик солнечного света (система кондиционирования) |
| 7 | Блок антенны |
| 8 | Датчик удара (подушка безопасности), левый передний |
| 9 | Датчик удара (подушка безопасности), правый передний |
| 10 | Боковой датчик удара, со стороны водителя — под передним сиденьем |
| 11 | Боковой датчик удара, со стороны пассажира — под передним сиденьем |
| 12 | Аккумуляторная батарея |
| 13 | Диагностический разъем (DLC) 1 — 2,5D (4D56) (2002^) |
| 14 | Диагностический разъем (DLC) 1 — 3,5 (6G74) /3,2D (4M41) |
| 15 | Диагностический разъем (DLC) 2 — 2,5D (4D56) (2002^) |
| 16 | Диагностический разъем (DLC) 2 — 3,5 (6G74) /3,2D (4M41) |
| 17 | Блок управления блокировкой дифференциала — задний |
| 19 | Реле 1 нагревателя охлаждающей жидкости |
| 20 | Реле датчика уровня моторного масла |
| 21 | Датчик уровня моторного масла |
| 22 | Электронный блок управления 4WD |
| 23 | Блок предохранителей /реле, моторный отсек 1 |
| 24 | Блок предохранителей /реле, моторный отсек 2 |
| 25 | Блок предохранителей /реле, моторный отсек 3 |
| 26 | Блок предохранителей /реле, моторный отсек 4 |
| 27 | Блок предохранителей /реле приборная панель |
| 28 | Резистор электродвигателя вентилятора отопителя |
| 29 | Датчик температуры на выходе из отопителя — задний |
| 30 | Датчик температуры радиатора отопителя |
| 31 | Звуковой сигнал 1 — за передним бампером |
| 32 | Звуковой сигнал 2 — за передним бампером |
| 33 | Электронный блок управления иммобилайзером |
| 34 | Блок управления иммобилайзером — 2,5D (4D56T) |
| 40 | Блок управления раздаточной коробкой |
| 41 | Электронный блок управления КПП |
Расположение блоков
Общая схема расположения блоков управления
Обозначение
| 1 | Датчик температуры воздуха, подаваемого из вентиляционной решетки приборной панели |
| 2 | Датчик температуры воздуха на впуске (кондиционер /отопитель) |
| 4 | Блок управления электродвигателем вентилятора кондиционера/ отопителя (ручное управление температурой) |
| 5 | Блок управления вентилятором кондиционера /отопителя задний |
| 6 | Датчик солнечного света (система кондиционирования) |
| 7 | Блок антенны |
| 8 | Датчик удара (подушка безопасности), левый передний |
| 9 | Датчик удара (подушка безопасности), правый передний |
| 10 | Боковой датчик удара, со стороны водителя под передним сиденьем |
| 11 | Боковой датчик удара, со стороны пассажира под передним сиденьем |
| 12 | Аккумуляторная батарея |
| 13 | Диагностический разъем (DLC) 1 — 2,5D (4D56) (2002^) |
| 14 | Диагностический разъем (DLC) 1 — 3,5 (6G74) /3,2D (4M41) |
| 15 | Диагностический разъем (DLC) 2 — 2,5D (4D56) (2002^) |
| 16 | Диагностический разъем (DLC) 2 3,5 (6G74) /3,2D (4M41) |
| 17 | Блок управления блокировкой дифференциала задний |
| 19 | Реле 1 нагревателя охлаждающей жидкости |
| 20 | Реле датчика уровня моторного масла |
| 21 | Датчик уровня моторного масла |
| 22 | Электронный блок управления 4WD |
| 23 | Блок предохранителей /реле, моторный отсек 1 |
| 24 | Блок предохранителей /реле, моторный отсек 2 |
| 25 | Блок предохранителей /реле, моторный отсек 3 |
| 26 | Блок предохранителей /реле, моторный отсек 4 |
| 27 | Блок предохранителей /реле приборная панель |
| 28 | Резистор электродвигателя вентилятора отопителя |
| 29 | Датчик температуры на выходе из отопителя — задний |
| 30 | Датчик температуры радиатора отопителя |
| 31 | Звуковой сигнал 1 — за передним бампером |
| 32 | Звуковой сигнал 2 за передним бампером |
| 33 | Электронный блок управления иммобилайзером |
| 34 | Блок управления иммобилайзером — 2,5D (4D56T) |
| 40 | Блок управления раздаточной коробкой |
| 41 | Электронный блок управления КПП |
Блоки под капотом
Главный блок
Основной блок с предохранителями и реле расположен рядом с аккумулятором.
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,0,0 —>
Схема
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,1,0 —>
Назначение
p, blockquote 22,0,0,0,0 —>
| R1 | Реле электродвигателя вентилятора конденсатора кондиционера — высокая скорость |
| R2 | Реле звукового сигнала |
| R3 | Реле электродвигателя вентилятора конденсатора кондиционера-низкая скорость |
| R4 | Много функциональный блок управления 1 |
| R5 | Реле обогревателя лобового стекла — очистители лобового стекла |
| R6 | Реле электромагнитной муфты компрессора кондиционера |
| R7 | Резерв |
| 1 | 120A Блок предохранителей/ реле 1 в моторном отсеке, противотуманные фары, фары, задние фонари (2001), много функциональный блок управления 1 (2002^) |
| 2 | 60A Блок предохранителей/ реле, моторный отсек 1 |
| 3 | 40А Замок зажигания |
| 4 | 40А Электропривод сидений, электропривод стекло подъёмников |
| 5 | 20А Управление двигателем |
| 6 | 20А Управление двигателем |
| 7 | — |
| 8 | 15А Дополнительное оборудование |
| 9 | 25А Подогреватель топливного фильтра |
| 10 | 25А Кондиционер |
| 11 | 20А Кондиционер |
| 12 | 15A Реле обогревателя лобового стекла — очистители лобового стекла |
| 13 | — |
| 14 | 20A Автоматическая коробка передач |
| 15 | 10A Генератор, центральный замок, указатели поворота/ аварийная сигнализация |
| 16 | 15A Анти блокировочная система тормозов (ABS), стоп-сигналы |
| 17 | 10А Аудиосистема, прикуриватель, часы |
| 18 | 10A Система кондиционирования, аудиосистема, центральный замок, часы, электронный блок управления ESP, лампы освещения салона, многофункциональный блок управления 1, блок управления раздаточной коробкой |
| 19 | 10А Кондиционер |
| 20 | 20A Противотуманные фары |
| 21 | 10A Звуковой сигнал |
| 22 | 20A Очиститель/ омыватель лобового стекла |
| 23 | 10A Система управления двигателем, задний габарит(правый) |
| 24 | 10A Лампа заднего левого габарита |
| 25 | 10A Лампа ближнего света (левая) |
| 26 | 10A Лампа ближнего света (правая) |
| 27 | 10A Лампа дальнего света (левая) |
| 28 | 10A Лампа дальнего света (правая) |
| 29 | Резерв |
| 30 | 40A Нагреватель охлаждающей жидкости |
Блок с реле
Схема
p, blockquote 24,0,0,0,0 —>
p, blockquote 25,0,0,0,0 —>
Описание
p, blockquote 26,0,0,0,0 —>
- Реле подкачивающего топливного насоса
- Реле форсунки
- Реле системы (экстренное торможение)
- Резерв
- Реле системы управления двигателем
- Реле блока управления дроссельной заслонкой
- Резерв
Хотите помочь дополнить материал? Мы будем рады вашим комментариям.
Источник статьи: http://vsepredohraniteli.ru/mitsubishi/pajero-3-montero.html
Блок в салоне
Он находится в салоне митсубиси мираж под панелью приборов слева, для машин с левым рулём.
И справа, для машин с правым рулём.
Вариант 1
Пример
Для машин с левым рулём
Схема
Описание
| 1 | 20А Электродвигатель вентилятора отопителя |
| 2 | 10А Фонари заднего хода и блок управления SRS |
| 3 | 10А Комбинация приборов и зуммер предупреждении о включенном освещении |
| 4 | 15А Прикуриватель и система управления боковыми зеркалами заднего вида |
| 5 | 10А Часы, радио или магнитола |
| 6 | 15А Стоп-сигналы |
| 7 | 10А Блок управления SRS и реле-прерыватель указателей поворота и аварийной сигнализации |
| 8 | 15А Блок управления центральной блокировкой замков дверей |
| 9 | 10А Звуковой сигнал |
| 10 | 15А Электродвигатель омывателя и очистителя |
| 11 | Резерв |
| 12 | Резерв |
| 13 | 20А Блок управления электроприводом люка крыши |
| 14 | 10А Освещение салона и багаж. отделения, часы, радио или магнитола, комбинация приборов, блок управления центральной блокировкой замков дверей, блок управления двигателем, блок управления АКПП |
| 15 | 10А Реле электродвигателя вентилятора отопителя, реле обогревателя заднего стекла, реле электропривода стекло подъемников, реле омывателя фар головного света, блок управления электроприводом люка крыши, блок управления кондиционером, силовое реле ABS, реле эл.маг. клапанов ABS (2WD), реле №1 системы DRL, блок управления системой DRL |
| 16 | 20А Обогреватели сидений |
| 17 | 10А Комбинация приборов (модели с 4А/Т), блок управления АКПП |
Для машин с правым рулём
Схема
Назначение
| 1 | Резерв |
| 2 | Резерв |
| 3 | 10А Реле электродвигателя вентилятора отопителя реле обогревателя заднего стекла, реле электропривода стеклоподъемников, блок управления электроприводом люка крыши, блок управления кондиционером, силовое реле ABS, реле эл.маг. клапанов ABS (2WD), реле №1 ближнего/дальнего света фар головного света |
| 4 | 10А Часы, радио или магнитола |
| 5 | 15А Прикуриватель и система управления боковыми зеркалами заднего вида |
| 6 | 20А Блок управления центральной блокировкой замков дверей |
| 7 | 10А Комбинация приборов (модели с 4А/Т), блок управления АКПП |
| 8 | Резерв |
| 9 | 20А Электродвигатель омывателя и очистителя |
| 10 | 10А Звуковой сигнал |
| 11 | 10А Комбинация приборов и зуммер предупр. о включенном освещении |
| 12 | 10А Реле-прерыватель указателей поворота и аварийной сигнализации |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 20А Блок управления электроприводом люка крыши |
| 16 | 25А Электродвигатель вентилятора отопителя |
| 17 | 15А Стоп-сигналы |
| 18 | 10А Фонари заднего хода и блок управления SRS |
| 19 | 10А Освещение салона и багажного отделения, часы, радио или магнитола, комбинация приборов, блок управления центральной блокировкой замков дверей, блок управления двигателем, блок управления АКПП |
Вариант 2
Фото — пример
Схема с крышки
Схема
Расшифровка предохранителей
| 1 | 10А Реле |
| 2 | 15А Прикуриватель |
| 3 | 10А Указатели поворотов |
| 4 | 25А Отопитель |
| 5 | 25А Обогреватель заднего стекла |
| 6 | 20А Стеклочиститель |
| 7 | 10А Лампы заднего хода |
| 8 | 20А Центральный замок |
| 9 | 10А Комбинация приборов |
| 10 | 10А Обогрев сидений |
| 11 | 20А Люк |
| 12 | Запасные |
Реле
- Реле отопителя
- Реле обогревателя заднего стекла
- Реле аварийной сигнализации и указателей поворотов
- Реле электропривода стекло подъемников
- Реле обогревателя заднего стекла
- Блок управления центральной блокировкой замков дверей
- Реле противотуманных фар
Блок под капотом
Находится с левой стороны подкапотного пространства за защитной крышкой.
Схема
Обозначение предохранителей
| 1 | 60А Аккумулятор |
| 2 | 100А Генератор переменного тока |
| 3 | 20А Система впрыска |
| 4 | 40А Выключатель зажигания |
| 5 | 30А Демистер заднего стекла |
| 6 | 30А Электрическое управление стекло подъемниками |
| 7 | 30А Кондиционер |
| 8 | 40А Лампы |
| 9 | 15А Подогреватель топлива |
| 10 | 10А Компрессор кондиционера |
| 11 | 25/30А Вентилятор конденсатора кондиционера |
| 12 | 10А Задние противотуманные фары |
| 13 | 10А Задние фонари |
| 14 | 10А Задние фонари |
| 15 | 10А Дальний свет фар |
| 16 | 10А Сигнальные лампы аварийной сигнализации |
| 17 | 60А АБС |
| 18 | 20А Противотуманные фары |
| 19 | 80А Свеча накаливания |
Реле
| R1 | Передние фары |
| R2 | Интеркуллер |
| R3 | Генератор переменного тока |
| R4 | Задние противотуманные фары |
| R5 | Задние фонари, габариты |
| R6 | Двигатель вентилятора конденсатора |
| R7 | Компрессор кондиционера |
Блок под капотом
Расположен в левой части моторного отсека, недалеко от аккумулятора.
Фото пример
Схема
Назначение предохранителей
| SBF1 | 40А Предохранитель № F5, цепь реле ACC, ETACS ECU (цепь реле задних фонарей), цепь реле IG1, цепь реле IG2, цепь переключателя зажигания и стартер |
| SBF2 | 30А Главный выключатель электрического стекло подъемника и электродвигатель стекло подъемника |
| SBF3 | 40А Сиденье с электроприводом (сторона переднего пассажира) |
| SBF4 | 30А АБС ЭБУ и АСТК ЭБУ |
| SBF5 | 30А Электрический стояночный тормоз |
| BF1 | 30А Аудио усилитель |
| BF2 | 40А Электродвигатель заднего вентилятора |
| BF3 | Резерв |
| BF4 | Резерв |
| BF5 | Резерв |
| F1 | Резерв |
| F2 | 20А Датчик расхода воздуха <6B3, 4N1>, датчик положения распределительного вала <6B3>, датчик угла поворота коленчатого вала <6B3>, электромагнитный клапан управления перепуском охладителя EGR <4N1>, ЭБУ двигателя, клапан EGR <6B3>, блок управления накаливанием <4N1>, реле свечи накаливания <4D5>, форсунка <6B3>, клапан управления питателем масла <6B3, 4N1>, датчик кислорода, электромагнитный клапан управления продувкой <4N1>, серво реле управления дроссельной заслонкой <4N1> и электромагнитный клапан управления изменяемой геометрией <4N1> |
| F3 | 15А Топливный насос и датчик в сборе <6B3> |
| F4 | Резерв |
| F5 | 7,5А ЭБУ двигателя <6B3> |
| F6 | 15А ЭБУ двигателя <6B3> |
| F7 | 20А Компрессор кондиционера и сцепление в сборе |
| F8 | 20А Блок управления АКПП |
| F9 | 10А Дневные ходовые огни, реле дневных ходовых огней и фары в сборе (ДXО) |
| F10 | 7,5А Генератор |
| F11 | 7,5А Двигатель ЭБУ |
| F12 | 10А Электрический замок рулевого управления, выключатель двигателя и KOS & OSS-ECU |
| F13 | 15А Реле передних противотуманных фар и реле передних противотуманных фар |
| F14 | 10А Фара в сборе (HI: LH) |
| F15 | 10А Фара в сборе (HI: RH) и запасной разъем (для прицепа) |
| F16 | 15А Фара в сборе и переключатель ручного регулировки положения фар |
| F17 | 15А Фара в сборе (правая) |
| F18 | 15А ЭБУ рулевого колеса с подогревом |
| F19 | 15А ETACS-ECU (лампа указателя поворота FET) |
| F20 | Резерв |
| F21 | 20А Электродвигатель вентилятора конденсатора кондиционера |
| F22 | 15А Реле стоп сигнала |
| F23 | 20А Трансфер ЭБУ |
| F24 | 20А Блок управления подогревом сиденья |
| F25 | 20А Электродвигатель омывателя фар и реле омывателя фар |
| F26 | Резерв |
| F27 | 10А Звуковой сигнал и реле звукового сигнала |
| F28 | Резерв |
| F29 | Резерв |
Расшифровка реле
| A-202X | Реле вентилятора конденсатора кондиционера |
| A-203X | Реле омывателя фар |
| A-204X | Реле звукового сигнала |
| A-205X | Реле фар (HI) |
| A-206X | Реле фар (LO) |
| A-207X | Реле управления двигателем |
| A-208X | Реле стекло подъемника |
| A-209X | Серво реле управления дроссельной заслонкой <4G6, 6B3> |
| A-210X | Реле дневных ходовых огней |
| A-211X | Реле заднего вентилятора |
| A-212X | Реле компрессора кондиционера |
| A-213X | Реле стартера |
| A-214X | Реле передних противотуманных фар |
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
