Предохранители и блоки реле для Ford Mondeo Mk1 (1992-1996) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Mondeo Mk1 (1992, 1993, 1994, 1995, 1996).
Проверка и замена предохранителей
Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические части в вашем автомобиле не работают, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.
Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель.
Уведомление
- Перед заменой предохранителей убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
- Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
- Всегда заменяйте предохранитель на предохранитель с указанной номинальной силой тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
- Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
- Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.
Схема блока предохранителей в салоне
Блок предохранителей находится под панелью приборов со стороны водителя.
| № | А | Плавленый компонент |
| 19 | 7,5 | Зеркала заднего вида с подогревом |
| 20 | 10 | Двигатели стеклоочистителей |
| 21 год | 40 | Электрические стеклоподъемники |
| 22 | 7,5 | АБС |
| 23 | 15 | Клемма 15, фонари заднего хода, иммобилайзер, кондиционер, переключатель указателей поворота, подогрев форсунок омывателя, P / N |
| 24 | 15 | Стоп-сигналы |
| 25 | 20 | Резервные лампы |
| 26 | 20 | Противотуманные огни |
| 27 | 15 | Зажигалка |
| 28 | 30 | Регулировка сиденья, система очистки фар |
| 29 | 30 | Обогрев заднего стекла |
| 30 | 7,5 | Клемма 15, внутреннее освещение, зуммер |
| 31 год | 7,5 | Подсветка панели приборов |
| 32 | 7,5 | Радио (Терминал 75) |
| 33 | 7,5 | Габаритные огни — левая сторона |
| 34 | 7,5 | Клемма 30, внутреннее освещение, электрическая регулировка зеркал, часы |
| 35 год | 7,5 | Габаритные огни — правая сторона |
| 36 | 15 | Радио |
| 37 | 30 | Электродвигатель вентилятора отопителя |
| 38 | 7,5 | Воздушная подушка |
| Реле | ||
| K1 | Размораживание заднего стекла | |
| K14 | Электродвигатель вентилятора отопителя | |
| K41 | Зажигание | |
| K47 | Внутреннее освещение | |
| K162 | Двигатель стеклоочистителя | |
| Диод | ||
| V10 | Защита от обратного напряжения |
Рекламные объявления
Схема блока предохранителей в моторном отсеке
| № | А | Плавленый компонент |
| 1 | 80 | Основное питание бортовой сети автомобиля |
| 2 | 60 | Вентилятор охлаждения двигателя |
| 3 | 60 | АБС, предварительный нагрев (Дизель) |
| 4 | 20 | Зажигание, модуль EEC, дневные ходовые огни |
| 5 | 30 | Переднее стекло с подогревом |
| 6 | 30 | Переднее стекло с подогревом |
| 7 | 20 | АБС |
| 8 | 30 | Подогрев сидений, дополнительный обогреватель |
| 9 | 20 | Электронное управление двигателем (EEC) |
| 10 | 20 | Замок зажигания, стояночный свет |
| 11 | 3 | PCM память |
| 12 | 15 | Система звукового сигнала и аварийной сигнализации |
| 13 | 20 | Датчик HEGO |
| 14 | 15 | Топливный насос |
| 15 | 10 | Ближний свет правый |
| 16 | 10 | Ближний свет слева |
| 17 | 10 | Дальний свет правый |
| 18 | 10 | Дальний свет слева |
| Реле | ||
| K4 | Топливный насос | |
| K5 | Дневные ходовые огни | |
| K22 | Стартер | |
| K32 | Кондиционер | |
| K33 | Рог | |
| K36 | Ближний свет | |
| K37 | Дальний свет | |
| K40 | Переднее стекло с подогревом | |
| K45 | Вентилятор радиатора | |
| K46 | Вентилятор радиатора (высокая скорость) | |
| K81 | PCM (Дизель) | |
| K107 | Кондиционер (Дизель) | |
| K163 | PCM (бензин) | |
| Диод | ||
| V8 | Защита от обратного напряжения |
Предохранители на Форд Мондео: где находятся
В первом поколении Форд Мондео всего находится один блок предохранителей, который находится по левую сторону в под рулевой пространстве транспортного средства.
Каждый из предохранителей имеет собственное наименование и отвечает только за определенный набор электрооборудования – в зависимости от комплектации в Мондео первого поколения могут быть установлены предохранители с маркировкой:
- A – Обычно данный элемент отвечает за работу приводов электростеклоподъемников;
- C – Является защитным звеном в связке между генератором и вентилятором отопительной системы. При выходе данного устройства обогрев салона перестает работать;
- D – Элемент отвечает за работу стеклоподъемников на задних пассажирских дверях. Иногда данный элемент отсутствует в системе предохранителей: в таком случае сеть замыкается либо напрямую, либо через элемент с маркировкой А;
- F – Предохранитель отвечает за работу системы антиблокировки колес при торможении. На старых версиях Мондео выход из строя данного элемента попросту отключает ABS, однако на более современных моделях автомобиль может попросту не завестись вплоть до устранения неисправности – происходит электронная блокировка двигателя;
- G – Обычно данный элемент отвечает за несколько дополнительных аксессуаров, установленных в салоне транспортного средства. В заводской комплектации Мондео первого поколения через данное звено подключаются прикуриватель, комплект аудио системы, омыватели фар при их наличии. Также производитель рекомендует через данное звено подключать сигнализацию или охранный комплект, а также навигацию или мультимедийное оборудование;
- H – Приборы отвечают за работу стоп-сигналов. Иногда через данный предохранитель также подключают вспомогательные стоп-сигналы или противотуманные фары либо прожектора;
- L-M – Редко, однако иногда встречаются. С завода звенья предназначены для подключения приводов передней пары стеклоподъемников, однако при самостоятельной доработке автомобиля через предохранители подключаются мелкая акустика или сторонние гаджеты;
- N – Как правило, звено предназначено для отображения датчиков индикации и приборной панели в автомобиле. Иногда также ко связке через предохранитель подкидывают мелкие опции – электрорегулировку зеркал, омыватели фар или стеклоочистители;
- О – Предохранитель с маркировкой О отвечает за подачу звукового сигнала. Иногда через данное звено подключают вспомогательную сигнализацию или охранный комплекс;
- P – На Мондео первой генерации предохранитель отвечает за климатроник или систему кондиционирования воздуха, при наличии подобного оборудования в комплектации автомобиля. В случае наличия только «печки» данный предохранитель заменяется обычно заглушкой в блоке и может использоваться для подключения дополнительных гаджетов;
- T – При наличии в комплектации транспортного средства данное звено отвечает за обогрев передних сидений;
- U – Элемент отвечает за работу центрального замка или опции блокировки дверей при начале движения транспортного средства.
Также важно помнить, что при попуске автомобиля на вторичном рынке машина может иметь другой блок предохранителей или перепутанную маркировку. В этом случае рекомендуется заблаговременно спросить у предыдущего владельца об особенностях конструкции и прокладки электроцепи транспортного средства – в противном случае при первой поломке придется долго диагностировать и отмечать контакты проводки. Также для удобства работы и обслуживания автомобиля желательно приобретать оригинальный комплект предохранителей от оригинального производителя, которые помимо гарантии качества и совместимости, имеют оригинальный цвет и маркировку, позволяющие быстро произвести замену по плану сервисной книги автомобиля
Также для удобства работы и обслуживания автомобиля желательно приобретать оригинальный комплект предохранителей от оригинального производителя, которые помимо гарантии качества и совместимости, имеют оригинальный цвет и маркировку, позволяющие быстро произвести замену по плану сервисной книги автомобиля.
Если предохранители регулярно выходят из строя, то необходимо проверить напряжение электросети – возможны проблемы с генератором или АКБ транспортного средства.
Блок предохранителей в моторном отсеке
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| F1 | 10 | Модуль управления коробкой передач (AWF21) |
| F1 | пятнадцать | Модуль управления коробкой передач (MPS6) |
| F2 | 5 | Контроль свечей накаливания (дизельные двигатели) |
| F2 | 5 | Управление свечами накаливания испарителя (2,0 л Duratorq-TDCi Stage V) |
| F3 | 70 | Вентилятор системы охлаждения двигателя — двойной вентилятор (2,3 л Duratec-FIE) |
| F3 | 80 | Электрогидравлический усилитель руля (EHPAS) (2,0 л Duratorq-TDCi) |
| F4 | 60 | Свечи накаливания |
| F5 | 60 | Вентилятор охлаждения двигателя |
| F6 | 10 | Датчики HEGO 1 (управление двигателем), система изменения фаз газораспределения (управление двигателем), датчик CMS, датчик кислорода |
| F6 | двадцать | Свеча накаливания испарителя |
| F7 | 5 | Катушки реле |
| F8 | 10 | Модуль управления трансмиссией |
| F8 | двадцать | Модуль управления коробкой передач (2,0 л Duratorq-TDCi Stage V) |
| F9 | 10 | Датчик массового расхода воздуха, вихревой регулирующий клапан, топливные форсунки, нагреватель PTC CCV, регулируемый впускной клапан, регулируемый выпускной клапан (управление двигателем) |
| F9 | 5 | Испаритель топливного насоса (2,0 л Duratorq-TDCi Stage V) |
| F10 | 10 | Модуль управления двигателем |
| F11 | 10 | Клапан PCV, клапан VCV, датчик воды в топливе, звуковой клапан продувки, вихревой регулирующий клапан, регулируемый дроссельный клапан, клапан EGR, клапан управления маслом IWT (управление двигателем) |
| F11 | 5 | Датчик массового расхода воздуха, датчик наличия воды в топливе (2,0 л Duratorq-TDCi Stage V), активная заслонка решетки радиатора |
| F12 | 10 | Клапан регулятора EGR, клапан управления турбиной, клапан продувки адсорбера катушки зажигания, датчик давления гидроусилителя руля (система управления двигателем) |
| F12 | 5 | Катушки реле (2,0 л Duratorq-TDCi Stage V) |
| F13 | пятнадцать | Реле кондиционера |
| F14 | пятнадцать | Подогреватель дизельного фильтра (2,0 л Duratorq-TDCi Stage V) |
| F14 | двадцать | Тормозной вакуумный насос |
| F14 | 10 | Датчики HEGO (2,2 л Duratorq-TDCi Phase V) |
| F15 | 40 | Реле стартера |
| F16 | 80 | Дополнительный дизельный обогреватель (PTC) |
| F17 | 60 | Электропитание центрального блока предохранителей A |
| F18 | 60 | Блок питания центрального блока предохранителей B |
| F19 | 60 | Блок питания заднего блока предохранителей C |
| F20 | 60 | Блок питания заднего блока предохранителей D |
| F21 | – | Не используется |
| F22 | тридцать | Модуль стеклоочистителя |
| F23 | тридцать | Обогрев заднего стекла |
| F24 | тридцать | Омыватель фар |
| F25 | тридцать | Клапаны АБС |
| F26 | 40 | Насос АБС |
| F27 | тридцать | Подогреватель топлива |
| F28 | 40 | Воздуходувка обогреватель |
| F29 | – | Не используется |
| Ф30 | – | Не используется |
| F31 | пятнадцать | Рог |
| F32 | 5 | Подогреватель топлива — дистанционное управление |
| F33 | 5 | Модуль переключателя света, катушки блока предохранителей в моторном отсеке |
| F34 | 40 | Обогрев лобового стекла (левая сторона) |
| Ф35 | 40 | Обогрев лобового стекла (правая сторона) |
| Ф36 | 5 | АБС |
| F37 | 10 | Передние форсунки омывателя лобового стекла с подогревом |
| F38 | 5 | Адаптивный круиз-контроль (ACC) |
| F39 | пятнадцать | Адаптивная система переднего освещения (AFS) |
| F40 | – | Не используется |
| F41 | двадцать | Приборная доска |
| F42 | 10 | Блок управления двигателем, блок управления трансмиссией, электрогидравлический усилитель руля (EHPAS) 15 сил. |
| F43 | 5 | Регулировка угла наклона фар, адаптивная система переднего освещения (AFS) |
| F44 | – | Не используется |
| F45 | пятнадцать | Задний стеклоочиститель |
Блок в багажнике
Он расположен слева за за боковой обшивкой. В зависимости от кузова автомобиля и его комплектации возможны различные варианты исполнения.
Схема
Универсалы
Общая расшифровка элементов
| FA1 | Блок управления левой передней двери (стеклоподъемники, центральный замок, складывание зеркал, обогрев зеркал) |
| FA2 | Блок управления правой передней двери (стеклоподъемники, центральный замок, складывание зеркал, обогрев зеркал) |
| FA3 | Блок управления левой задней двери (стеклоподъемники) |
| FA4 | Блок управления правой задней двери (стеклоподъемники) |
| FA5 | Блокировка замков задних дверей без участия блоков управления дверьми |
| FA6 | Гнезда питания для подключения дополнительного оборудования |
| FA7 | Соленоиды реле |
| FA8 | Рестайлинг: Модуль бесключевой системы автомобиля Дорестайлинг: Замок рулевой колонки |
| FA9 | Катушки реле VQM (запуск/остановка) |
| FA10 | Электрическая регулировка положения сиденья водителя |
| FA11 | Аксессуары, модуль прицепа |
| FA12 | Электрическая регулировка положения сиденья водителя |
| FB1 | Модуль системы помощи при парковке |
| FB2 | Блок управления подвеской |
| FB3 | Обогрев сиденья водителя |
| FB4 | Обогрев сиденья переднего пассажира |
| FB5 | Обогрев заднего левого сиденья |
| FB6 | Резерв |
| FB7 | Обогрев заднего правого сиденья |
| FB8 | Система помощи при парковке, BLIS |
| FB9 | Электрическая регулировка положения сиденья переднего пассажира |
| FB10 | Противоугонная сигнализация |
| FB11 | Резерв |
| FB12 | Резерв |
| FC1 | Резерв |
| FC2 | Резерв |
| FC3 | Резерв |
| FC4 | Резерв |
| FC5 | 20A Автомобиль с системой запуска двигателя без ключа 7.5A CD-чейнджер, развлекательная система для задних пассажиров |
| FC6 | Резерв |
| FC7 | 5А Модуль функции запоминания положения сиденья |
| FC8 | 20А Дорестайлинг: Доступ без ключа, 7,5А Рестайлинг: Мультимедийная система для пассажиров на задних сиденьях/ CD-чейнджер |
| FC9 | 20А Усилитель аудиосистемы |
| FC10 | 10А Аудиосистема Sony |
| FC11 | Резерв |
| FC12 | Резерв |
Реле Стартера Форд Фокус 1 Где Находится
Реле стартер форд фокус 1, где это
Дополнительный монтажный блок, расположенный в моторном отсеке Focus1: 1. блок предохранителей (количество, цвет, номинальный ток предохранителей и защищенные цепи указаны в таблице на стр. 214); 2. реле зажигания; 3. резерв; 4. реле для обогрева лобового стекла; 5. междугороднее реле огни; 6. реле ближнего света огни; 7. главное реле системы управления двигателем; 8. реле топливного насоса; 9. реле кондиционера кондиционера; 10. резерв; 11. реле дополнительный вентилятор системы охлаждения двигатель; 12. реле вентилятора системы охлаждения двигателя
Номер предохранителя Номинальный ток, защищенный цветом цепей F30 10 Красный выключатель окружающего света F31 15 Blue Radio F32 15 синих поворотников F33 20 Yellow Horn, электрическая регулировка передних сидений F34 Резерв F35 7.5 Коричневые внутреннее освещение, электрические зеркала заднего вида F36 7.5 Коричневый электронный блок управления, комбинация приборов F37 25 белых окон слева F38 25 Белая дверь справа F39 Резерв F40 10 Обратный красный свет F41 7.5 Браун радио (опционально) F42 15 Синие задние фонари (стоп-сигналы) F43 15 Blue Power стеклоочистителей F44 20 Желтые противотуманные фары F45 7.5 Коричневая система кондиционирования, рециркуляция воздуха
FORD фокус 1, УТВЕРЖДЕНИЕ ОТВЕТОВ И ВОПРОСОВ
Полное описание установки и назначения предохранителей, реле машина Форд Фокус 1. Где находится блок реле стартера? R14. Где находится главное реле Ford Focus 2. K10. реле стартера K11. предохранитель реле компрессора прикуривателя Ford Focus 3. Где находится блок предохранителей и что внутри Ford Focus 2. Звуковой сигнал. Самостоятельная разборка и тестирование автомобильного стартера Ford Focus 2 2. Датчик скорости Ford Focus 1: где и как. Где находится блок реле стартера и предохранитель, крыло стартера для Ford Focus 2 1.6. ВАЖНЫЙ . Расплавленный раньше.
Форд Фокус не заводится
Ford Focus 2005 Европа Focus C-MAX 1.6L Duratorq TDCi (90PS). Зажигание DV6 не включается, не работает стартер. 1: 42 F46 7.5 Коричневый блок управления ABS F47 15 Зажигалка синего цвета F48 10 Красный диагностический разъем F49 25 Белое стекло заднего стекла с подогревом / задняя дверь F50 7.5 Браун с подогревом зеркал F51 Резерв F52 15 Подогрев передних сидений синего цвета F53 10 Красный задний ход, форсунки омывателя F54 Резерв F55 25 Белые электрические стеклоподъемники F56 20 Желтый стеклоочиститель F57 7.5 Коричневый дневной свет (правая сторона) F58 7.5 Коричневый дневной свет (левая сторона) F59 10 Красный выключатель окружающего света F60 7.5 Коричневые блоки подушки безопасности F61 7.5 Браун Электронные компоненты, набор инструментов F62 7.5 Коричневый светлый номерной знак F63 20 Желтый центральный замок
F1 40 оранжевый нормальный F2 Резерв F3 Резерв Лобовое стекло F4 50 с красным обогревом F5 Резерв F6 30 Зеленый Дополнительный вентилятор радиатора для охлаждения двигателя (с кондиционером) F7 40 оранжевый нормальный F8 30 Зеленое зажигание F9 20 Система управления двигателем желтая F10 1 черный зарядить аккумулятор F11 30 Зеленый ABS корпус клапана насоса F12 15 Blue топливный насос F13 30 Зеленые омыватели фар F14 10 Красный стояночный свет F15 10 Красная электромагнитная муфта компрессора кондиционера F16 15 Левая синяя фара (ближний свет) F17 15 Синяя правая фара (ближний свет) F18 10 Красный датчик концентрации кислорода Резерв F19 F20 10 Красная система управления двигателем F21 20 желтых клапанов ABS F22 Резерв F23 Резерв F24 Резерв F25 Резерв F26 10 Левая красная фара ближнего света F27 10 Правая красная фара ближнего света F28 10 Лобовое стекло с красным обогревом F29 30 Зеленый Дополнительный вентилятор радиатора для системы охлаждения двигателя (с кондиционером) F64 30 Зеленый вентилятор отопителя F65 30 Зеленый вентилятор системы радиатора охлаждение двигателя
Блоки под капотом
Расположение
Схема расположения
Обозначение
- Блок предохранителей и реле
- Блок управления тормозной системой
- Блок реле ABS
- Дополнительный блок предохранителей
Блок предохранителей и реле
Он расположен под капотом с левой стороны.
Фото пример
Схема
Назначение
| 1 | — |
| 2 | — |
| 3 | 25A A/F — 2004-2007: Датчик соотношения воздух топливо |
| 4 | 7,5A CRT — 2004-2007: Развлекательная система для задних пассажиров, навигация |
| 5 | 7,5A STARTER — 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | 7,5A STARTER — 2001-2003: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | 7,5A ABS3 — 2001-2003: VSC |
| 10A EFI NO.2 — 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | |
| 8 | 15A HEAD LP RH LWR — 2001-2003: Ближний правый свет |
| 10A ETCS — 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | |
| 9 | 15A HEAD LP LH LWR — 2001-2003: Ближний левый свет |
| 15A RR HTR — 2004-2007: Задний кондиционер (отопитель) | |
| 10 | 25A A/F — 2001-2003: Датчик соотношения воздух топливо |
| 15A H−LP RH LWR — 2004-2007: Ближний правый свет | |
| 11 | 15A H−LP LH LWR — 2004-2007: Ближний левый свет |
| 12 | 7,5A ALT−S — Система зарядки |
| 13 | 20A POWER OUTLET2 — 2004-2007: Розетки |
| 14 | 20A TOWING — Освещение прицепа |
| 15 | 10A HORN — Звуковой сигнал |
| 16 | 15A SECURITY — Противоугонная система |
| 17 | 10A HEAD LP RH UPR — 2001-2003: Дальний правый свет |
| 10A H−LP RH UPR — 2004-2007: Дальний правый свет | |
| 18 | 7,5A ECU−B — Противоугонная система, кондиционер, VSC, комбинация приборов, центральный замок, люк, система классификации переднего пассажира, блок управления электрооборудованием кузова |
| 19 | 20A EFI — 2001-2003: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, топливный насос, иммобилайзер |
| 20A EFI NO.1 — 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, топливный насос | |
| 20 | 25A DOOR LOCK — Центральный замок, противоугонная система |
| 21 | 10A HEAD LP LH UPR — 2001-2003: Дальний левый свет |
| 10A H−LP LH UPR — 2004-2007: Дальний левый свет | |
| 22 | 25A RADIO NO.1 — Аудио система |
| 23 | 10A DOME — Освещение салона, персональное освещение, подсветка замка зажигания, центральный замок, комбинация приборов, навигация, подсветка зеркал в солнцезащитных козырьках |
| 24 | Short |
| 25 | 15A HAZARD — Аварийная сигнализация, подсветка панели приборов, освещение прицепа |
| 26 | 7,5A Запасной предохранитель |
| 27 | 15A Запасной предохранитель |
| 28 | 25A Запасной предохранитель |
| 29 | 40A MAIN — 2001-2003: Предохранители: «HEAD LP RH LWR», «HEAD LP LH LWR», «HEAD LP RH UPR», «HEAD LP LH UPR» |
| 40A MAIN — 2004-2007: Предохранители: «H−LP RH LWR», «H−LP LH LWR», «H−LP RH UPR», «H−LP LH UPR» | |
| 30 | 30A AM2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система запуска |
| 31 | 40A ABS2 — 2001-2003: ABS, VSC |
| 50A ABS2 — 2004-2007: ABS, VSC | |
| 32 | 40A ABS2 — 2001-2003: ABS, VSC |
| 30A ABS2 — 2004-2007: ABS, VSC | |
| 33 | 50A HEATER — 2001-2003: Кондиционер |
| 50A HTR — 2004-2007: Кондиционер | |
| 34 | 30A RDI — Вентилятор системы охлаждения |
| 35 | 30A RR DEF — Обогрев заднего стекла |
| 36 | 30A CDS — Вентилятор системы охлаждения |
| 37 | 140A ALT — Предохранители: «ABS1», «ABS2», «RDI», CDS», «RR DEF», «HEATER», «AM1», «AM2», «TAIL», «PANEL», «STOP», «S/ROOF», «SEAT HTR» |
| 38 | 50A RDI |
| Реле | |
| R1 | Вентилятор системы охлаждения (FAN NO.1) |
| R2 | Стартер |
| R3 | Вентилятор системы охлаждения (FAN NO.3) |
| R4 | Датчик соотношения воздух топливо (A/F) |
| R5 | Инвертор |
| R6 | — |
| R7 | Вентилятор системы охлаждения (FAN NO.2) |
| R8 | — |
| R9 | Муфта компрессора кондиционера (MG CLT) |
| R10 | Звуковой сигнал |
| R11 | Блок управления двигателем (EFI) |
| R12 | Обогрев заднего стекла |
| R13 | Фары (HEAD LAMP) |
| R14 | — |
Схема
Расшифровка
- 1 —
- R1 —
- R2 — Реле АБС
- R3 — Реле АБС
Дополнительный блок
Схема с крышки блока
- DRL 7.5А — Дневные ходовые огни
- R1 Дневные ходовые огни (DRL NO.2)
- R2 Дневные ходовые огни (DRL NO.4)
- R3 Дневные ходовые огни (DRL NO.3)
Есть чем дополнить материал — пишите в комментарии.
Схема предохранителей и реле Ford Mondeo 3 (2000-2007)
Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Форд.
| Ford Mondeo | |||
| Mk1-Mk2 (1993-2000) | Mk3 (2000-2007) | Mk4 (2007-2014) | Mk5 (2014-н.в.) |
Блок предохранителей в моторном отсеке
Для проверки или замены плавкого предохранителя сначала снимите крышку аккумулятора (1). Затем снимите крышку коробки плавких предохранителей (2), освободив зажим и подняв крышку вверх.
| № | А | Назначение |
| 1 | 30 | ABS |
| 2 | 50 | Реле зажигания |
| 3 | 60 | Дизельные двигатели: Подогрев двигателя |
| 4 | 30 | Обогрев заднего стекла |
| 5 | 20 | Фейслифтовые модели: Подогрев сидений |
| 6 | 40 | Вентилятор отопителя |
| 7 | 50 | Главное питание |
| 8 | 60 | Вентилятор системы охлаждения, реле предварительного подогрева |
| 9 | 20 | Реле ЭБУ |
| 10 | 40 | Вентилятор системы охлаждения |
| 11 | 30 | Обогрев переднего стекла |
| 12 | — | Не используется |
| 13 | 30 | Обогрев переднего стекла |
| 14 | — | Не используется |
| 15 | 3 | Обогрев переднего стекла |
| 16 | 7.5 | Обычные фары: Левый ближний свет |
| 20 | Ксеноновые фары: Левый ближний свет | |
| 17 | 10 | Автоматическая коробка передач |
| 18 | 7.5 | Обычные фары: Правый ближний свет |
| 20 | Ксеноновые фары: Правый ближний свет | |
| 19 | — | Не используется |
| 20 | 20 | ABS |
| 21 | 15 | Переключатель света |
| 22 | 20 | Реле омывателя фар |
| 23 | 7.5 | Комплектация ST220: Резервный аккумулятор сирены |
| 20 | Дизельные двигатели: Вспомогательный подогреватель | |
| 24 | 20 | Центральный замок (Central Timer Unit) |
| 25 | 15 | Аварийная сигнализация и указатели поворота (Central Timer Unit) |
| 26 | 20 | Реле звукового сигнала |
| 27 | 15 | Реле топливного насоса, обогрев переднего стекла |
| 28 | 20 | Замок зажигания |
| 29 | 30 | Реле стартера |
| 30 | 7.5 | Генератор |
| 31 | 7.5 | Кондиционер |
| 32 | 3 | Блок управления двигателем, автоматическая коробка передач |
| 33 | 7.5 | Реле ЭБУ |
| 34 | — | Диод электронного модуля (EEC) |
| 35 | — | Диод муфты компрессора кондиционера |
| 36 | — | Диод вентилятора системы охлаждения двигателя |
| 37 | 15 | Датчик кислорода |
| 38 | — | Не используется |
| 39 | Не используется | |
| 40 | 7.5 | Датчик скорости, клапаны управления двигателя |
| 41 | — | Не используется |
| 42 | 10 | Бензиновые двигатели: Блок управления двигателем |
| 15 | Дизельные двигатели: Блок управления двигателем | |
| Реле | ||
| R1 | Реле ближнего света | |
| R2 | Реле обогревателя переднего стекла | |
| R3 | Реле звукового сигнала | |
| R4 | Реле топливного насоса | |
| R5 | Реле ЭБУ | |
| R6 | Реле кондиционера | |
| R7 | Реле вентилятора системы охлаждения | |
| R8 | Дизельные двигатели: Реле вспомогательного подогреваКомплектация ST220 с АКПП: Реле фонарей заднего хода | |
| R9 | Реле вентилятора системы охлаждения Дизельные двигатели с АКПП: Реле фонарей заднего хода | |
| R10 | Реле стартера |
Блок предохранителей в салоне
| Автомобили с левым рулем | Автомобили с правым рулем |
| № | А | Назначение |
| 60 | 25 | Стеклоподъемники с левой стороны |
| 61 | 25 | Стеклоподъемники с правой стороны |
| 62 | 15 | Передние противотуманные фары, задний противотуманный свет |
| 63 | 7.5 | Габаритные огни с правой стороны |
| 64 | 7.5 | Габаритные огни с левой стороны |
| 65 | 7.5 | Кондиционер |
| 66 | 30 | Электропривод водительского сидения |
| 67 | 7.5 | Сигнализация |
| 68 | 15 | Прикуриватель |
| 69 | 7.5 | Аудио система, комбинация приборов |
| 70 | 15 | Универсал: Задняя розетка |
| 71 | 10 | Мультимедийная система для задних пассажиров |
| 72 | 20 | Радио |
| 73 | 20 | Люк |
| 74 | 20 | Разъем прицепа |
| 75 | 7.5 | Электропривод зеркал |
| 76 | 7.5 | Кондиционер |
| 77 | 7.5 | ABS, трэкшн контроль |
| 78 | 7.5 | Комбинация приборов, подушки безопасности |
| 79 | — | Не используется |
| 80 | 7.5 | Автоматическая коробка передач, лампы заднего хода |
| 81 | 7.5 | Датчик температуры (система автоматического управления температурой), автоматическая коробка передач, датчик для подушки безопасности пассажира |
| 82 | 7.5 | Круиз контроль, кондиционер, подогрев системы омыва стекла, вспомогательный подогреватель |
| 83 | 15 | Подогрев сидений |
| 84 | 20 | Дневные ходовые огни |
| 85 | 7.5 | Левый дальний свет |
| 86 | 7.5 | Правый дальний свет |
| 87 | — | Не используется |
| 88 | 15 | Дневные ходовые огни |
| 89 | 7.5 | Подушки безопасности |
| 90 | 15 | Задний стеклоочиститель |
| 91 | 7.5 | Стеклоподъемники, люк, зеркало с затемнением |
| 92 | 20 | Разъем прицепа |
| 93 | 10 | Лампы стоп-сигнала, реле отопителя |
| 94 | 20 | Стеклоочиститель и омыватель |
| 95 | 7.5 | Ближний свет, реле омывателя фар |
| 96 | — | Не используется |
| 97 | 7.5 | Освещение номерного знака, освещение перчаточного ящика, Central Timer Unit |
| 98 | 7.5 | Электропривод зеркал, обогрев зеркал |
| 99 | 7.5 | Освещение салона |
| 10 | Фейслифтовые модели: Освещение салона | |
| Реле | ||
| R1 | Реле дальнего света | |
| R2 | Реле ближнего света | |
| R3 | Реле стеклоочистителя | |
| R4 | Реле зажигания | |
| R5 | Реле обогрева заднего стекла | |
| R6 | Реле отопителя | |
| R7 | Реле вспомогательных цепей зажигания |
Дополнительные предохранители
| № | А | Назначение | Расположение |
| 100 | 7.5 | Мультимедийная система | Встроен в мультимедийный модуль |
| 101 | 3 | CD-чейнджер | Под пассажирским переднем сиденьем |
На сайте avto-fresh.com вы сможете найти схема предохранителей и реле ford mondeo 3 (2000-2007) фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.
Блок предохранителей: устройство и причины поломки
Предохранители и реле — это очень важные узлы электросистемы любого автомобиля, которые для удобства ремонта объединены в несколько блоков. Основное предназначение данных деталей заключается в том, что они нейтрализуют все риски возникновения пожара при появлении каких-либо проблем в электроцепи конкретного электроприбора. При превышении допустимо безопасной силы тока плавкий предохранитель (ПП) просто перегорает, а реле сначала пытается нейтрализовать разницу, если же это невозможно, то также перегорает. После выхода из строя или ПП или реле, электроцепь, в которую они вмонтированы, полностью обесточивается и работающий в ней электроприбор также перестаёт функционировать. Подобная организация работы электросистемы Форд Мондео и многих других современных машин позволяет снизить риски пожара в салоне при возникновении каких-либо проблем с электроникой.
Причин выхода из строя отдельных ПП, реле и цельного блока предохранителей (БП) достаточно много. Общий перечень таковых имеет следующий вид:
- короткое замыкание проводки;
- неисправность конкретного электроприбора;
- поломка генератора, вызывающая нестабильное течение тока в электросистеме автомобиля;
- производственный брак элементов электроцепи или их износ по истечении срока годности;
- неправильное проведение ремонта электроцепей.
Стоит понимать, что вычислить причину поломки БП в Форд Мондео и устранить её очень важно, так как, оставив проблему неразрешённой, эффект от замены предохранителя или реле будет недолгим. Важно! Не забывайте, что блок предохранителей и отдельные его элементы должны всегда правильно функционировать
В противном случае любая неисправность электросистемы автомобиля способна вызвать пожар, что испортит машину и крайне опасно для водителя с пассажирами
Важно! Не забывайте, что блок предохранителей и отдельные его элементы должны всегда правильно функционировать. В противном случае любая неисправность электросистемы автомобиля способна вызвать пожар, что испортит машину и крайне опасно для водителя с пассажирами
Блок в салоне
Он находится под панелью управления со стороны водителя.

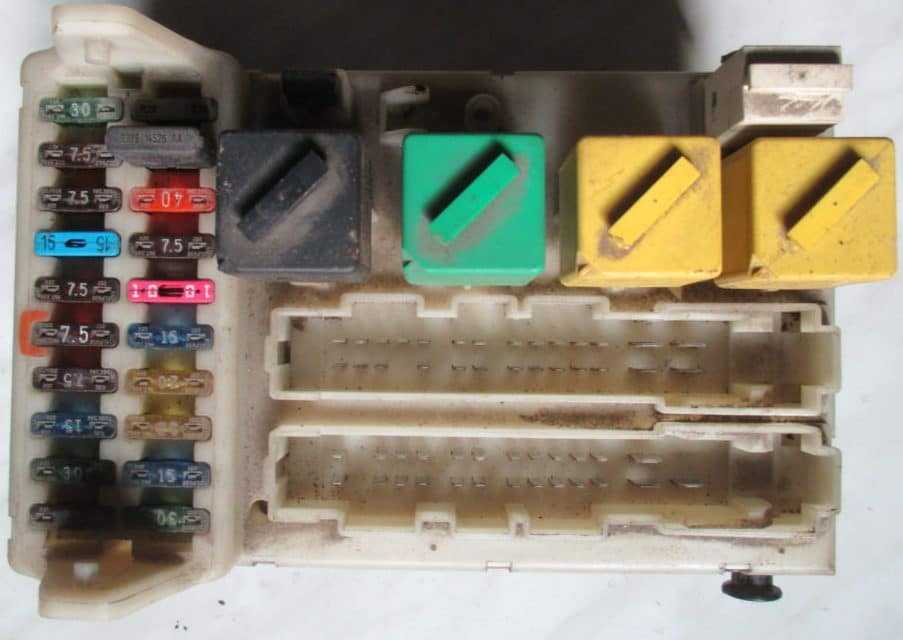

Фото — пример
Схема
Назначение предохранителей
| 19 | 7,5A Электропривод зеркала заднего вида на двери |
| 20 | 10A Очиститель/ омыватель лобового стекла, очиститель омыватель заднего стекла |
| 21 | 30A/40A Электропривод стеклоподъемников, блоку правления электроприводом люка |
| 22 | 7,5A Электронный блок управления ABS |
| 23 | 15A Указатели поворота, система активной подвески, система поддержания скорости, комбинация приборов, переключатель системы управления КПП, блок контроля исправности ламп, обогреватели форсунок омывателя лобового стекла, реле подогревателя топливного фильтра |
| 24 | 15A Стоп-сигналы |
| 25 | 20A Центральный замок, противоугонная система, диагностический разъем |
| 26 | 20A Противотуманные фары |
| 27 | 15A Прикуриватель |
| 28 | 30AРеле насоса омывателя фар, электропривод сидений |
| 29 | 30A Обогреватель заднего стекла |
| 30 | 7,5A Система управления двигателем, комбинация приборов, вспомогательный блок сигнализации, часы/маршрутный компьютер |
| 31 | 7,5А Подсветка комбинации приборов |
| 32 | 7,5А Аудиосистема, Радио |
| 33 | 7,5A Передние габариты — левые |
| 34 | 7,5А Лампы освещения салона, часы, электропривод зеркал, привод открывания крышки багажника/задней двери |
| 35 | 7,5A Передние габариты — правые |
| 36 | 15A/30A Аудиосистема, усилитель выходного сигнала аудиосистемы 10А Подушки безопасности |
| 37 | 30A Реле электродвигателя вентилятора отопителя |
| 38 | 7,5A Подушка безопасности |
Реле
- R12 Реле освещения салона
- R13 Реле обогрева заднего стекла
- R14 Реле вентилятора отопителя
- R15 Реле стеклоочистителя
- R16 Реле зажигания
- D2 Диод для защиты от обратного тока
