Салонный блок предохранителей форд фокус 2 рестайлинг

Ford Focus 3 Расположение предохранителей и реле.

Открыв дверь багажного отделения, с левой стороны вы увидите крышку элементов блока. Откройте ее, чтобы получить доступ к предохранителям.

Здесь же следует отметить, что большая часть компонентов данного БП не используется. Процедура снятия и замены Что касается непосредственно замены выгоревших предохранителей, то здесь нет ничего сверхсложного: В первую очередь нужно отключить аккумуляторную батарею: Далее, вам нужно определить, что именно у вас не работает, от этого будет зависеть, в каком БП нужно менять деталь.

Откройте крышку монтажного БП, в котором находится вышедший из строя предохранитель.

Схема предохранителей Ford Focus 3

К примеру, у вас перестал работать дальний свет фар. Соответственно, необходимо произвести замену ПП, отвечающего непосредственно за работу фар дальнего света. В соответствии со схемой найдите выгоревший компонент. При помощи специального пинцета, который находится в блоке, извлеките сгоревший элемент и замените его на новый.

Не забудьте подключить аккумулятор. Возможно, по ошибке инженеров автомобильного концерна данное устройство более подвержено поломке, чем два остальных БП. Салонный блок предохранителей на форд фокус 3 мы подготовили инструкцию для наших пользователей по смене салонного БП: Отсоедините минусовую клемму аккумулятора: АКБ должен быть отключен. Залезьте под бардачок в салоне вашего авто и найдите пластмассовую крышку блока.

Далее, вам нужно сжать, потянуть вниз и салонный блок предохранителей на форд фокус 3 два фиксатора, которые крепят защитный кожух под торпедой. Расположение предов, который за что отвечает, укажет схема предохранителей Форд Фокус 3. Замена предохранителя в подкапотном блоке делается следующим образом. Сначала нужно открыть блок, нажав на защелку. Там должны находится щипцы для замены предохранителей, но если их нет, можно обойтись плоскогубцами.

Щипцами нужно взять нужный предохранитель и просто вытащить

Далее стоит осмотреть подозрительный предохранитель на свет, особое внимание обратить на полоску внутри

Форд Фокус 3 в стандартной комплектации оснащен 3 различными блоками предохранителей, которые расположены по всему моторному отсеку, багажнику и салону. В зависимости от места расположения, блоки имеют собственную схему плавких предохранителей. Такие бытовые вещи, как магнитола, прикуриватель или свет в салоне работают именно благодаря предохранителям.

Ниже рассмотрим блоки ПП исходя из их расположения. Информация актуальна для всех типов кузова: Есть всего несколько мест, где их обычно располагают конструкторы и инженеры: Блок в салоне авто.

Прикуриватель, свет фар и свет в салоне — все это регулируется за счет предохранителей, расположенных именно в салоне. Каждому владельцу Форда Фокуса 3 полезно будет знать, где расположен данный блок. Доступ салонный блок предохранителей на форд фокус 3 нему осуществляется с правой стороны приборной панели.

Схема и замена блока предохранителей Ford Focus 3

Крышка крепится двумя фиксаторами, поэтому без труда можно снять без дополнительных инструментов. Блок в моторном отсеке. Блок плавких предохранителей, который находится под капотом авто, расположен аккурат напротив водительского сидения.

Доступ к нему осуществляется через защитную крышку черного цвета. Заглянув под нее, вы увидите ряд плавких предохранителей и описание их предназначения. Блок предохранителей Форд Фокус 3 в багажном отделении. Последний блок находится непосредственно в багажном отделении. Сразу за дверцей в левой части можно найти крышку.

За ней находятся элементы с приложенной схемой элементов

Немаловажно, что большинство Салонный блок предохранителей на форд фокус 3 из этого блока не используются, при этом выполняют функцию резервных компонентов. Замена предохранителей: Минимальный набор инструментов и несколько часов свободного времени — вот все, что вам потребуется

Главным образом рабочие предохранители находятся под капотом и в салоне автомобиля.

Чтобы понять, какой предохранитель и за что отвечает, следует ознакомиться со схемой

В блоке расположены специальные щипцы, при помощи которых можно осторожно достать сгоревший предохранитель для осмотра или замены

Блок предохранителей Форд Фокус 3 в салоне где находится

Сам процесс замены не очень сложный. Чтобы выполнить его для моторного блока, выполните пункты, описанные ниже: Снять клеммы с аккумулятора

Важно всегда помнить, что осмотр схемы и замена деталей должна проводиться при отключенной аккумуляторной батареи. Теперь постарайтесь подумать, что именно из внутренней электрики у вас не работает

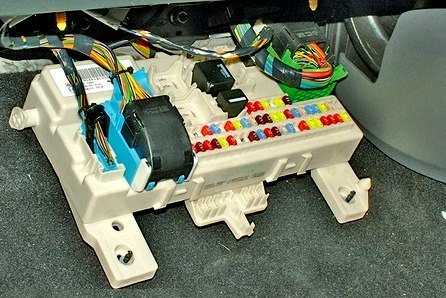

Внутрисалонный монтажный блок ПП

В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г. (дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.

Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.

Защищаемый прибор или цепь	Номинал, А	№
Головная фара, Лампа дальнего свет слева	15	37
Головная фара, Лампа дальнего свет справа	15	38
Доп. розетка, прикуриватель	25	39
Сервопривод люка	20	40
Передняя правая дверь, предохранитель электромодуля	20	41
Подогрев наружных зеркал	10	42
+12В на электрооборудование от АКБ	10	43
Разъем OBD2, диагностика	10	44
Лампочки на габариты	10	45
+12В на приборную панель от АКБ	10	46
Мотор омывателя лобового стекла , обогрев форсунок омывателя	15	47
Лампочки ближнего света , дневные ходовые огни	20	48
Переключатель освещения +12В от АКБ	15	49
Привод дворников переднего стекла	25	50
Предохранитель бензонасоса	20	51
Обогревательный элемент стекла заднего обзора	25	52
Парковочные огни и габариты, слева	7.5	53
Парковочные огни и габариты, справа	7.5	54
Предохранитель ЦЗ и электромодуля передней левой двери	20	55
Безключевой доступ	20	56
Привод зеркал внешнего обзора, контроль напряжения АКБ	10	57
+12 В питание автомагнитолы от АКБ	20	58
Электропитание прицепа	20	59
Лампочка ближний свет, справа	20	60
Лампочка ближний свет, слева	20	61
Сервопривод кресла водителя	20	62
Привод боковых стекол	25	63
Свободный разъем	64
AirBag	10	65
+12В освещение салона	10	66
+12В питание иммобилайзера и панели приборов	10	67
Панель приборов, доп. оборудование	7.5	68
Лампочки противотуманок	20	69
+12В от АКБ, питание эдектромодулей	10	70
Дневные ходовые огни	10	71
Свободный разъем	72
Подсветка заднего номера	7.5	73
Лампочки стоп сигналов задних	15	74
ЭБУ двигателя	15	75
Свободный разъем	76
Питание реле ЦЗ	25	77
Питание на дворники +12В задний	15	78
+12В доп. розетка багажника	15	79
Выключение внутреннего освещения, таймер	15	80
Правая дверь, электромодуль задний	15	81
Левая дверь, электромодуль задний	15	82
Подключение магнитолы Bose	10	83
Лампочки заднего хода , +12В от АКБ	10	84
ЭБУ системы кондиционирования	10	85
Подогрев кресел, перед	20	86

Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)

Защищаемый прибор или реле	Номинал,А	№
+12 В питание электроприборов	15	100
Сервопривод люка, сервопривод водительского кресла	25	101
Мотор печки , сажеуловитель для дизельных ДВС	10	102
+12 В от АКБ, освещение внутреннее	10	103
Таймер салонного осветителя	10	104
Подогрев стекла задний	25	105
Безключевой доступ, KeyFree	20	106
OBD2 разъем, приборная панель	10	107
Автомагнитола и доп. приборы	7.5	108
Задняя доп. розетка	25	109
Переключатель дневных ходовых огней на генератор	15	110
20	111
+12В от АКБ топливного насоса
+12 В от АКБ, автомагнитола	15	112
Лампочки габаритных огней	5	113
+12 В от АКБ, иммобилайзер и приборная панель	5	114
Переключение освещения на генератор во время движения	7.5	115
Лампочки противотуманок	15	116
Подсветка заднего номерного знака	15	117
Задняя дверь, электромодуль левый	20	118
Доп. розетка в багажнике	10	119
Доп. розетка питания для прицепа	30	119
Задняя дверь, электромодуль правый	25	120
Подогрев кресел передних	25	121
AirBag	10	122
Подогрев зеркал наружного обзора	10	123
Левые габариты	10	124
Правые габариты	10	125
Система KeyFree	20	126
Мотор подъемника боковых стекол	30	127
Запасной разъем	128
Дворники переднего стекла	25	129
Запасной разъем	130
Задний дворник	20	131
Задние стопы	10	132
Блокировка дверей, электромодуль пассажирской двери	20	133
Центральный замок, электромодуль водительской двери	20	134
DRL	20	135
Моторчик стеклоомывателя, обогрев форсунок омывателя	15	136
Зуммер салона	15	137
Акселератор, ЭБУ АКПП	15	138
Лампочка дальнего света	20	139
Лампочка дальнего света	20	140
Привод зеркал наружного обзора	15	141
Правая лампочка основного света	20	142
Левая лампочка основного света	20	143

Где находится монтажный блок Форд Фокус 2 Рестайлинг

К счастью, сегодня все электрические цепи у большинства моделей автономизированы, имея индивидуальные предохранители.

Вот и у популярного Ford Focus второго поколения имеется блок предохранителей отменного качества. При этом все настолько просто, что со временем понимать устройство такого блока сможет даже тот автолюбитель, который обладает самыми поверхностными знаниями электротехники. И прежде всего, стоит начать с малого, выяснив где, собственно, находится этот самый предохранительный блок.

На самом деле здесь все просто, ведь эта неотъемлемая составляющая автомобиля состоит из двух частей:

• салонного модуля, расположенного под перчаточным ящиком;
• дублирующего блока, представленного в виде пластикового короба с изображением схемы на крышке.

Примечательно, что на этом же коробе можно найти схематическое расположение всех предохранителей с расшифровкой функционального предназначения каждого из них. В рассматриваемой модели используются стандартные предохранители ножевого типа, которые часто именуются плоскими или штекерными. Для их демонтажа в случае поломки или перегорания используются специальные щипцы, которые нередко располагаются рядом с устройством, прилагаясь к автомобилю в комплекте.

А вот менять вышедшие из строя блоки следует только на фирменные, поскольку китайские бюджетные аналоги не могут похвастаться долговечностью. И если не хочется лазить в проводку каждые полгода, то лучше все-таки раскошелиться на более качественный и износостойкий продукт.

Расположение предохранителей на Форд Фокус 2

Основной блок предохранителей на Ford Focus 2 располагается под капотом — в его правом дальнем углу.

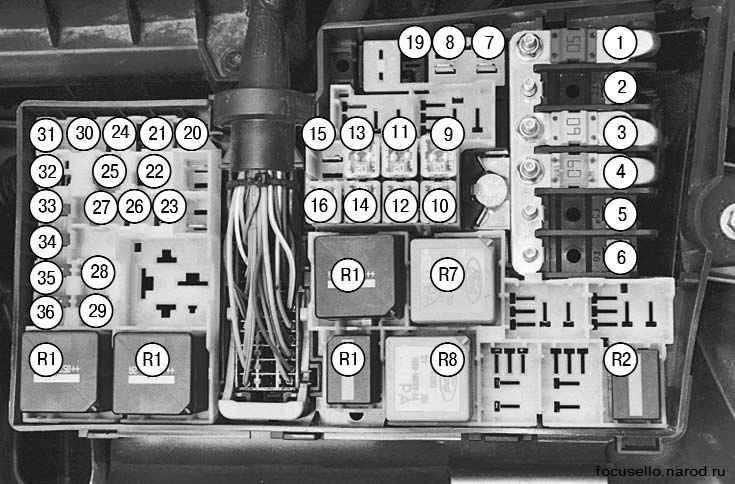

Схема расположения предохранителей:

• 36 — РСМ
• 35 — предохранитель клапанов, РСМ
• 34 — предохранитель катушки зажигания, форсунок
• 33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
• 32 — предохранитель датчиков кислорода
• 31 — предохранитель зарядки аккумулятора
• 30 — предохранитель коробки передач, РСМ
• 29 — предохранитель системы климат-контроля
• 28 — управление свечой
• 27 — компрессор кондиционера
• 26 — коробка передач
• 25 — предохранитель зажигания
• 24 — предохранитель вспомогательного отопителя
• 23 — предохранитель омывателя
• 22 — предохранитель усилителя руля
• 21 — предохранитель вспомогательного отопителя
• 20 — звуковая сигнализация
• 19 — предохранитель ABS
• 18 — инвертирующий усилитель мощности
• 17 — крыша
• 16 — предохранитель левого обогревателя ветрового стекла
• 15 — предохранитель вентилятора охлаждения двигателя
• 14 — предохранитель правого обогревателя ветрового стекла
• 13 — предохранитель стартера
• 12 — реле зажигания
• 11 — предохранитель стартера и приборов
• 10 — вентилятор климат-контроля
• 9 — предохранитель силового агрегата
• 8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
• 7 — насос системы динамической стабилизации, антиблокировочная система
• 6 — предохранитель свечей подогрева
• 5 — предохранитель вспомогательного отопителя
• 4 — блок предохранителей
• 3 — блок предохранителей
• 2 — предохранитель усилителя руля
• 1 — предохранитель вентилятора охлаждения

В салоне автомобиля располагается еще один блок предохранителей. Его можно найти под бардачком.

Схема расположения предохранителей в салоне Форд Фокус:

• 143 — предохранитель левого ближнего света
• 142 — предохранитель правого ближнего света
• 141 — электропривод зеркала заднего вида, габариты заднего хода
• 140 — предохранитель левого дальнего света
• 139 — предохранитель правого дальнего света
• 138 — трансмиссия, акселератор, силовой агрегат
• 136 — предохранители жиклеров и насоса омывателя
• 135 — ночная подстветка
• 134 — электрика водительской двери, центральный замок
• 133 — электрика пассажирской двери, центральная система блокировки
• 132 — стоп-сигнал
• 131 — предохранитель заднего стеклоочистителя
• 130 — не задействован
• 129 — предохранитель очистителя ветрового стекла
• 128 — не задействован
• 127 — предохранитель стеклоподъемников
• 126 — система управления без ключа
• 125 — предохранитель правых габаритов
• 124 — предохранитель левых габаритов
• 123 — предохранитель обогрева зеркал
• 122 — подушка безопасности
• 121 — обогрев передних сидений
• 120 — электрика задней правой двери
• 119 — гнездо питания в багажнике
• 118 — электрика задней левой двери
• 117 — подсветка номера
• 116 — предохранитель фар и противотуманных фар
• 115 — внешнее освещение от генератора
• 114 — иммобилайзер, питание от генератора
• 113 — подфарники
• 112 — предохранитель аудио-системы
• 111 — топливный насос
• 110 — переключение освещения от генератора (в дневное время)
• 109 — дополнительное гнездо питания сзади, прикуриватель
• 108 — система навигации, аудио-система
• 107 — система бортовой диагностики, питание приборов от аккумулятора
• 106 — система управления без ключа
• 105 — предохранитель обогревателя заднего стекла
• 104 — внутреннее освещение
• 103 — внешнее освещение от аккумулятора
• 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
• 101 — привод крыши, привод водительского кресла, привод люка
• 100 — питание электронных модулей от замка зажигания

Видео-инструкция по замене предохранителя на Форд Фокус 2:

Валерий

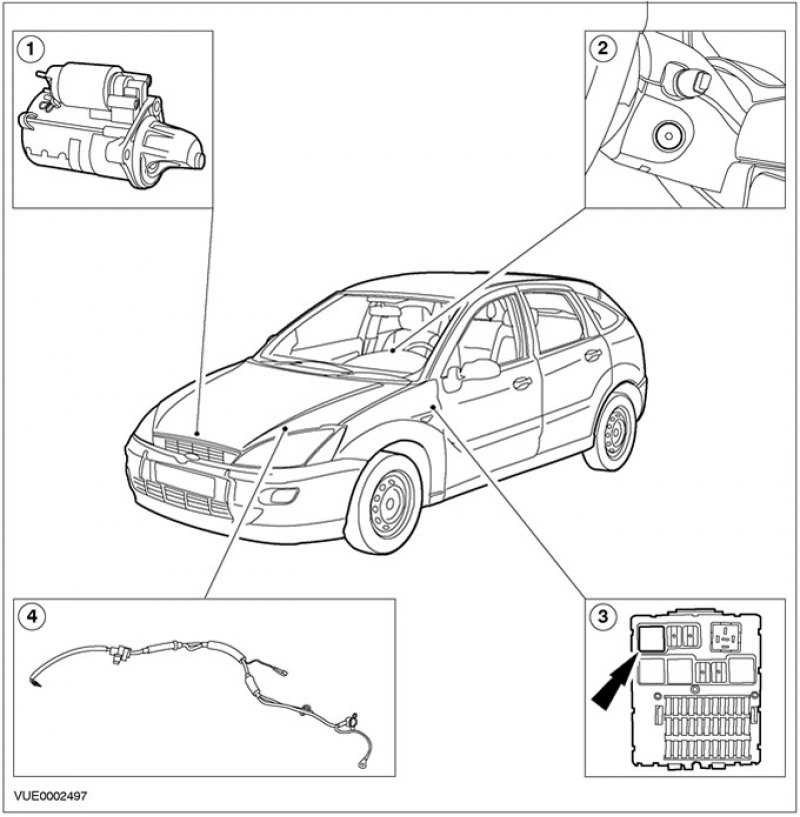

Реле бензонасоса на Форд Фокус 2

Расположение блока предохранителей.

Реле нам может понадобиться тогда, когда при включённом зажигании мы не слышим шума от работающего бензонасоса. Возможно, что неисправен сам топливный насос, но чаще всего неисправность кроется в цепях его питания.

Чтобы проверить цепь, в первую очередь обращаем внимание на предохранитель F111 номиналом в 15 Ампер. Если он перегорел, менять его не спешим, а сначала проверяем, замыкает ли на корпус один из выводов коннектора предохранителя

Вторым в очереди на проверку будет как раз реле топливного насоса. Независимо от того, слышны щелчки при включении зажигания, или нет, реле будем проверять. В монтажном блоке оно обозначено R19. Однозначно можно судить о неисправности насоса только тогда, когда заменить его заведомо рабочим.

Для этого в магазин ходить не нужно, а можно взять реле, к примеру, от звукового сигнала. На монтажном блоке оно обозначено как R2. Вынимаем из блока реле R19, на его место устанавливаем реле R2. Если топливный насос запустился при включении зажигания, виновато именно реле. Если же насос молчит, обращаемся к другому реле, о котором знают немногие.

Аварийное реле топливного насоса

Так оно выглядит.

В системе подачи питания на топливный насос установлено ещё одно реле, которое может сработать так, что мы этого не заметим. Предназначение этого реле — отключить насос при аварии, чтобы перекрыть подачу топлива. В Фокусах разных лет выпуска аварийное реле установлено в разных местах, но в большинстве автомобилей его надо искать за пластиковой облицовкой порога водительской двери.

Это реле срабатывает от удара, а иногда в тех случаях, когда мы поймали крупную яму и подвеска получила пробой. Реле воспринимает удар как аварийный и срабатывает, отключая питание электродвигателя бензонасоса. В этом просто убедиться — достаточно нажать на кнопку, которая замыкает контакты реле (она находится сверху и к ней можно подобраться пальцем через специальное отверстие). Если это не помогло, снимаем пластиковую накладку, отключаем контактную колодку от реле и замыкаем контакты. Если и при этом насос не запустился с включённым зажиганием, необходимо искать причину в контактах насоса или проводить его замену. Удачного всем ремонта и безопасных дорог!

Какой предохранитель отвечает за прикуриватель на Форд Фокус 2

Предохранители и реле всех номиналов Инструменты: Для замены предохранителей в Ford Focus 2 restyling, под капотом есть специальный пинцет Схема и расположение предохранителей на Ford Focus 2 restyling: Первым делом открываем капот.

Как выглядит неисправный предохранитель. Как поменять на Форд Фокус Процесс замены неисправного предохранителя совсем несложен — берете его специальными щипцами есть в блоке предохранителей, обычно закреплены на его крышкевынимаете старый, вставляете на предохранители форд фокус 2 на прикуриватель место исправный.

Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.

Неделю назад ранним утром, как обычно, я поехал на работу. Сел в машину, завел, вставил питание видеорегистратора Каркам Q2 в прикуриватель. Регистратор настроен так, чтобы миниатюрный экран на нем всегда был включен. Можно выставить, что он будет отключатся, а запись все равно будет идти. Доверять такой технике нельзя и поэтому я выставил именно такие настройки. Но этим утром дисплей видеорегистратора не загорелся, сам он не включился и светодиод на блоке питания тоже не горел. Попробовал все автомобильные зарядки в машине — не работают. Вывод — сгорел прикуриватель.

В видеорегистраторе Каркам Q2 есть аккумулятор, который не позволит в такой ситуации остаться без видеозаписи. Т.к. стало ясно, что прикуриватель не работает, то я включил запись от внутреннего источника питания и отправился на работу.

Поехал вечером в сервис. Выявили сгоревший предохранитель, заменили его, прикуриватель ожил. Мастер сказал, что в последнее время очень много обращений по сгоревшим предохранителям, как раз из-за подключения видеорегистраторов. Может совпадение, а может нет. Все равно без регистратора никак нельзя.

Самое печальное в этой истории, что через 3 дня прикуриватель снова перестал работать. В этот раз я в сервис не поехал, а в автомагазине купил предохранитель, достал инструкцию по эксплуатации и полез сам его менять. Далее я расскажу, как это было…

Как поменять предохранитель в Форд Фокус 2

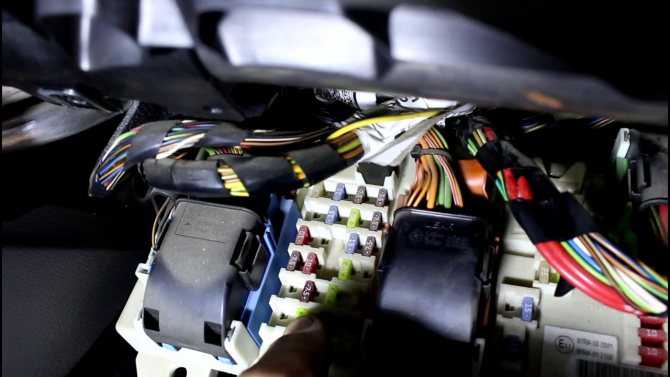

Внутренний блок плавких предохранителей находится под ящиком для перчаток, т.е. бардачком. Сам блок предохранителей держится на двух крепежных болтах, которые спокойно откручиваются руками.

Получаем доступ до блока предохранителей. Двигатель и зажигание должны быть выключены!

По схеме расположения определяем нужный предохранитель и вынимаем его. Предохранитель сидит достаточно жестко, поэтому достать его пальцами сложно. Можно вытянуть его за пластиковый корпус плоскогубцами (пассатижами).

За прикуриватель отвечает предохранитель на 20А, который находится в гнезде 109.

Если предохранитель сгоревший, то это сразу будет заметно по перегоревшей нити внутри. Меняем предохранитель на новый, просто его втыкая в то же гнездо.

Осталось закрутить крепежные болты блока предохранителей и проверить работоспособность.

Дополнение

Список всех предохранителей во внутреннем блоке Форд Фокус 2 рестайл

Нашли опечатку в тексте? Пожалуйста, выделите ее и нажмите Ctrl+Enter! Спасибо!

Хотите поблагодарить автора за эту заметку? Вы можете это сделать!

03 Окт 2011 в 23:40

на «Не работает прикуриватель в Фокусе или как поменять предохранитель»

Вы можете подписаться на RSS-ленту комментариев или оставить

Подобное проделывал со своим Golf V, только вместе со сменой предохранителей пришлось еще менять лампочку подсветки в прикуривателе, не обошлось без двухкомпонентного клея, герметика, и часика работы.

Дмитрий: кстати, надо проверить подсветку прикуривателя. Может после второго сгорания предохранителя и лампочка погорела.

did5

Точно, у меня так и было, лампочка перегорела.

Ремонт блока

Основными поломками выступают:

• подгорание контактных групп;
• окисление клеммных колодок.

Указанные выше поломки способен устранить любой автоэлектрик. Если же перегорела плата прибора – ее необходимо заменить целиком – схема не подлежит ремонту.

Не заводится Фокус 2, не крутит стартер, реле щелкает

Причинами могут стать факторы.

1. Сгорел мотор стартера.
2. Неисправно втягивающее или бендикс.
3. Повреждена проводка.
4. Не хватает заряда аккумулятора.

Фокус 2: не работают дворники, реле щелкает

Похожими могут быть проблемы с дворниками

Чтобы разобраться в неисправности достаточно обратить внимание на компоненты системы

1. Мотор-редуктор очистителя.
2. Проверить проводку оборудования.

Блок в салоне

Данный блок находится под бардачком и крепится двумя винтами.

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Вариант 1

p, blockquote 21,0,0,0,0 —>

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Обозначение

p, blockquote 24,0,0,0,0 —>

37	10А Дальний свет левой фары
38	10А Дальний сеет правой фары
39	20А Прикуриватель , задняя дополнительная розетка
40	20А Люк
41	20А Модуль электрооборудования двери переднего пассажира
42	7,5А Обогрев зеркал
43	10А Электронные модули (питание от аккумуляторной батареи)
44	10А Диагностический разъем (OBD II)
45	10А Дневные ходовые огни
46	10А Комбинация приборов, многофункциональный электронный модуль (GEM)
47	15А Стеклоомыватель, обогрев жиклеров стеклоомывателя
48	20А Ближний свет фар, дневные ходовые огни
49	15А Переключатель света
50	20А Стеклоочиститель
51	15А Топливный насос
52	25А Обогрев заднего стекла
53	7,5А Габаритный свет с левой стороны
54	7,5А Габаритный свет с правой стороны
55	20А Модуль электрооборудования двери водителя, центральный замок
56	20А Система бесключевого доступа / запуска
57	10А Сирена противоугонной системы
58	15А Аудиосистема (питание от аккумуляторной батареи)
59	25А Розетка в багажном отделении, разъем прицепа
60	15А Ближний свет правой фары
61	15А Ближний свет левой фары
62	20А Электропривод регулировок сиденья водителя
63	25А Стеклоподъемники
64	Резерв
65	10А Подушки безопасности
66	7,5А Корректор фар, ближний свет фар, блок ксеноновых фар
67	10А Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания)
68	7,5А Радио, комбинация приборов
69	20А Противотуманный свет
70	10А Электронные модули(питание от замка зажигания)
71	10А Дневные ходовые огни
72	25А Многофункциональный электронный модуль (GEM)
73	7,5А Освещение номерного знака
74	15А Лампы стоп-сигнала
75	10А Блок управления коробкой передач, электронная педаль газа
76	7,5А Электронный стояночный тормоз (EPB)
77	25А Реле центрального замка
78	15А Очиститель заднего стекла
79	15А Электропривод складывания зеркал
80	10А Освещение салона, зеркала с электроприводом
81	20А Модуль электрооборудования правой задней двери
82	20А Модуль электрооборудования левой задней двери
83	10А CD-чейнджер, развлекательная система для задних пассажиров (RSE)
84	10А Лампы заднего хода, модуль прицепа
85	10А Система охлаждения
86	20А Подогрев сидений
Реле
K1	Обогрев заднего стекла
K4	Топливный насос
K5	Дневные ходовые огни

Блоки под капотом

Пример расположения блоков

Монтажный блок

Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.

Фото — схема

Обозначение предохранителей

7	40А ABS, ESP
8	30А ESP
9	30А Обогрев заднего стекла 40А Блок предохранителей в багажном отсеке
10	40А Мотор отопителя
11	30А Модуль качества напряжения, Система старт-стоп
12	30А Реле блока управления двигателем клапан системы рециркуляции отработавших газов
13	30А Реле стартера
14	40А Обогреватель ветрового стекла (правая сторона) 25А Задний стеклоподъёмник
15	25А Вентилятор системы охлаждения, Блок управления коробкой передач
16	40А Обогреватель ветрового стекла (левая сторона) 20А Датчик аккумуляторной батареи
17	20А Вспомогательный отопитель
18	20А Стеклоочиститель
19	5А ABS, ESP
20	15А Звуковой сигнал
21	5А Выключатель ламп стоп-сигнала
22	15А Система мониторинга аккумуляторной батареи 5А Парковочный помощник
23	5А Катушки реле, переключатель освещения
24	20А Задняя розетка 5А Обогреватель ветрового стекла (правая сторона)
25	10А Зеркала с электроприводом
26	15/20/25А Блок управления коробкой передач
27	15А Муфта компрессора кондиционера
28	5А Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль 10А Камера заднего вида, система предупреждения о возможном столкновении
29	20А Омыватели фар 10А Камера заднего вида, система предупреждения о возможном столкновении
30	5А Блок управления двигателем
31	15А Вентилятор интеркуллера (1.6L Duratorq TDCi)
32	10А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка)
33	10А Катушки зажигания
34	10А Форсунки, Помпа системы охлаждения, клапан продувки адсорбера
35	5/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания
36	10А Блок управления двигателем 5А Активные жалюзи радиатора
37	5А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов
38	15А Блок управления двигателем, блок управления коробкой передач
39	5А Блок управления фарами 15А Сиденье водителя с электроприводом
40	5А Усилитель рулевого управления
41	20А Блок кузовной электроники
42	15А Задний стеклоочиститель
43	15А Корректор света фар, адаптивное освещение
44	5А Адаптивный круиз-контроль
45	10А Обогрев жиклеров стеклоомывателя 15А Сиденье пассажира с электроприводом
46	25А Передние стеклоподъемники либо Вентилятор системы охлаждения
47	7,5А Обогрев зеркал
48	15А Испаритель фильтра продуктов сгорания дизельного топлива 5А Зеркала с электроприводом

Реле

R1	Вентилятор интеркулера
R2	Звуковой сигнал
R3	Испаритель фильтра продуктов сгорания дизельного топлива либо 14-18: Обогреватель ветрового стекла
R4	Резерв
R5	Задний стеклоочиститель
R6	Вентилятор системы охлаждения
R7	Обогреватель ветрового стекла
R8	Вентилятор системы охлаждения
R9	Омыватели фар
R10	Вентилятор системы охлаждения, Стартер
R11	Муфта компрессора кондиционера
R12	Вентилятор системы охлаждения
R13	Мотор отопителя
R14	Блок управления двигателем
R15	Стартер, Обогрев заднего стекла
R16	Зажигание

Блок силовых предохранителей

Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.

Схема

Назначение

• F1 (80A) Блок управления усилителем рулевого управления
• F2 (150A) Стартер
• F3 (100A)
• F4 (50A) Многофункциональный блок управления
• F5 (80A) Дополнительный отопитель
• F6 (70A)
• F7 —
• F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
• F9 (50A) Многофункциональный блок управления
• F10 (60A) Блок управления свечами накаливания

Можно ли самому менять предохранители в Focus 2?

Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций. Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями

Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Предохранитель бензонасоса форд фокус 2

ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ

Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

Предохранитель, защищающий силовые цепи стартера и генератора

Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.

Монтажный блок в моторном отсека

Монтажный блок в моторном отсеке: F1-F36 — предохранители; R1-R14 — реле

Монтажный блок в салоне

Монтажный блок в салоне автомобиля: F100-F143 — предохранители; R15 — не используется; R19 — реле топливного насоса

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Работу проводим при выходе из строя предохранителей и реле. При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи. Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

…нажав пластмассовую защелку…

…снимаем крышку монтажного блока. На обратной стороне крышки закреплен пинцет для снятия предохранителей и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель. Заменяем перегоревший предохранитель новым. Предохранитель большого размера вынимаем из блока рукой.

Реле вынимаем из блока рукой…

…и заменяем его новым. Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе). Устанавливаем на место крышку монтажного блока. Для замены предохранителей и реле монтажного блока в салоне, под вещевым ящиком…

…поворачиваем против часовой стрелки два фиксатора…

…и, сдвинув монтажный блок на себя, опускаем его.

Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель. Реле из блока извлекаем рукой. Предохранитель и реле заменяем новыми. Устанавливаем монтажный блок на место.
