Ауди a5 предохранители и реле

Блок предохранителей в водоотводящем коробе

Для автомобилей до 2012 г. в.

2 110 Блок управления вентилятора 400 Вт

1) На автомобилях с системой управления вентиляторами мощностью 1000 Вт устанавливаются -S204- (600 Вт) и -S205- (400 Вт). 2) На автомобилях с системой управления вентиляторами мощностью 800 Вт устанавливаются -S204- (400 Вт) и -S205- (400 Вт).

Для автомобилей c высоковольтной системой либо с 2012 г. в.

Описание

A — Разветвитель 2 для клеммы 30 -TV22- B — Розетка для запуска от внешнего источника питания -U6

4 110A Блок управления усилителя руля -J500-

1) На автомобилях с системой управления вентиляторами мощностью 1000 Вт устанавливаются S204 (600 Вт) и S205 (400 Вт). 2) На автомобилях с системой управления вентиляторами мощностью 800 Вт устанавливаются S204 (400 Вт) и S205 (400 Вт). 3) Для автомобилей с высоковольтной системой.

Блоки под капотом

Блок предохранителей и реле

Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Схема

Расшифровка предохранителей

F1 Звуковой сигнал
F2 Не устанавливается
F3 Электро вентилятор 2
F4 АБС (ESP)
F5 Приборы
F6 Бензонасос
F7 Стартер
F8 Электро вентилятор
F9 Комплексная микропроцессорная система управления двигателя (КМПСУД)
F10 АБС (ESP)
F11 Подогреватель пред пусковой
F12 Подогреватель пред пусковой
F13 Подогреватель пред пусковой
F14 Не устанавливается
F15 Не устанавливается
F16 Не устанавливается
F17 60/90А Монтажный блок, Обогреватель ветрового стекла
F18 АБС (ESP)
F19 Монтажный блок

Реле

R1 Реле стартера, реле электро вентилятора 1
R2 Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца)
R3 Реле подогревателя, Реле звуковых сигналов (блок старого образца)
R4 Реле звукового сигнала, Реле КМПС УД (блок старого образца)
R5 Реле КМПС УД, Реле электро вентилятора (блок старого образца)
R6 Реле электро вентилятора, Реле электро бензонасоса (блок старого образца)
R7 Реле электро бензонасоса, Реле электро вентилятора (блок старого образца)
R8 Реле электро вентилятора, Реле кондиционера (блок старого образца)
R9 Реле компрессора (блок старого образца), реле управления двигателем
R10 Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2

Блок на АКБ

На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.

Он расположен справа под капотом автомобиля.

Схема

Реле свечей накаливания и силовой предохранитель

Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.

Общее описание

F1 7,5А Муфта компрессора кондиционера
F2 30А Вентилятор 1
F3 30А Вентилятор 2
F4 60А Силовой предохранитель свечей накаливания
Реле
К1 Реле включения вентилятора отопителя салона
К2 Реле 1 заслонки рециркуляции
К3 Реле 2 заслонки рециркуляции
К4 Реле муфты компрессора
К5 Реле вентилятора 1
К6 Реле вентилятора 2
К7 Реле свечей накаливания

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Назначение

  1. датчик абсолютного давления во впускном коллекторе (4S-FE)
  2. датчик абсолютного давления во впускном коллекторе (1G-FE с 08.1998 г.)
  3. датчик абсолютного давления во впускном коллекторе (1G-FE до 08.1998 г.)
  4. датчик абсолютного давления во впускном коллекторе (1JZ-GE, 2JZ-GE)
  5. датчик давления наддува (2L-TE)
  6. блок реле в моторном отсеке (R/B) (2JZ-GE с VSC)
  7. блок реле в моторном отсеке (R/B №2) (кроме 1G-FE)
  8. блок плавких вставок
  9. монтажный блок №2 (J/B №2)
  10. левый передний датчик SRS (с 08.1998 г.)
  11. резистор топливного насоса
  12. правый передний датчик SRS (с 08.1998 г.)
  13. блок реле в моторном отсеке (R/B)

Блок предохранителей и реле

Расположен с левой стороны, рядом с аккумулятором и может состоять и нескольких отделов: (8) блок плавких вставок, (9) монтажный блок и (13) блок реле.

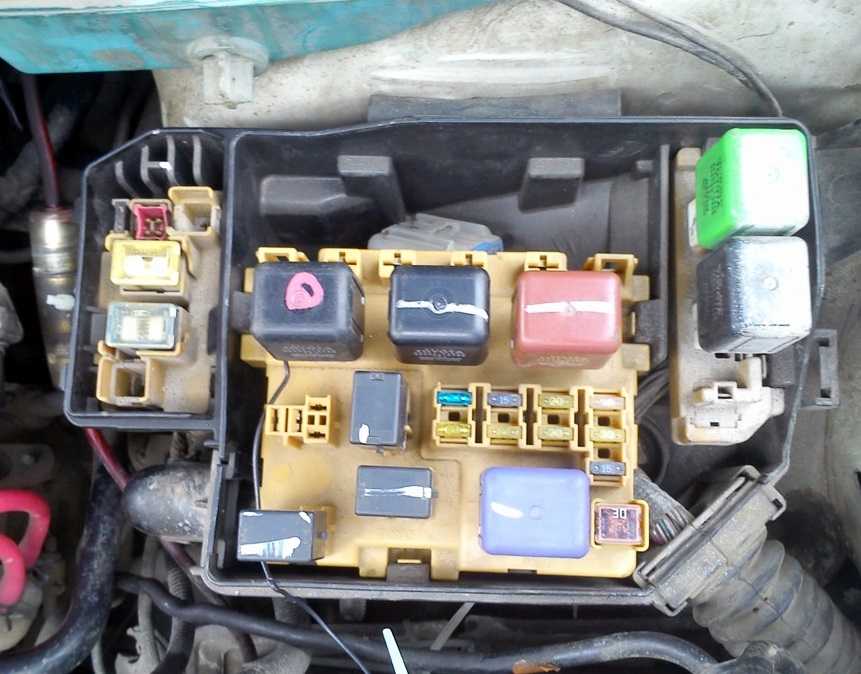

Фото пример исполнения

Схема

Расшифровка

1 15A DOME — Освещение салона, часы
2 15A HEAD(RH) — Правая фара*1
3 20A DOOR SUB — Центральный замок
4 25A RADIO №1 — Магнитола, многофункциональный дисплей
5 15A HEAD (LH) — Левая фара*1
6 10A HORN — Звуковой сигнал
7 20A EFI*4 — Электронный блок управления двигателем
8 20A AM2 — Электронный блок управления двигателем
9 15A HAZARD — Аварийная сигнализация
10 7,5A ALT SENCING — Генератор
11*3 15A HEAD RH (HI) — Правая фара (дальний свет)
12*4 15A HEAD RH (LO) — Правая фара (ближний свет)
13*4 30A FAN №2 — Электродвигатель вентилятора
14*4 30A FAN №1 — Электродвигатель вентилятора
13*4 30A RDI FAN — Электродвигатель вентилятора
14*5 20A TEMS — Система изменения жесткости амортизаторов (TEMS)
14*6 20A FUEL HTR — Подогреватель топлива

*1 — Комплектации TOURER-V и TOURERS: — левая фара (дальний свет); — левая фара (ближний свет);*2 — Модели с дизельным двигателем “ECD»,*3 — Комплектации TOURER-V и TOURERS,*4 — Комплектации TOURER-V, TOURERS и TOURER,*5 — Комплектация GRANDE-G,*6 — Только модели с дизельными двигателями.

Реле

Описание реле

  1. Реле отопителя
  2. Реле электромагнитной муфты компрессора кондиционера
  3. Реле выключатель топливного насоса
  4. Реле IGN
  5. Реле звукового сигнала
  6. Главное реле системы впрыска топлива
  7. Реле IGN
  8. Реле стартера
  9. Реле электромагнитных клапанов ABS
  10. Реле электронасоса АБС
  11. Реле топливного насоса
  12. Реле фар
  13. Реле свечей накаливания
  14. Реле вентилятора
  15. Реле вентилятора
  16. Реле э/м пред пускового клапан SPV

Есть чем дополнить — пишите в комментарии.

8-ми разъемный монтажный блок

Защитные устройства, основную часть которых составляют реле. Его можно найти за центральным распределительным устройством.

Реле, контролирующие клапаны различных систем:

  • электромагнитные ABS/ESP (1)
  • запорные охладительной системы (8).

Вентиляторы:

  • радиаторные (2, 3)
  • их включение – отдельное реле (4).

На остальных слотах расположены реле нескольких систем и функций, среди которых:

  • компрессор пневматической подвески для машин класса Allroad (6)
  • гидравлического насоса (7).

Установлено также несколько предохранителей:

  • регулирование водительского кресла (14)
  • розетки на 12 В (15)
  • предохранители стеклоподъемников ауди а6 с5 – для первого ряда сидений и салона (16,17)
  • ABS (18)
  • радиаторного вентилятора и системы управления им (19, 20)
  • водительского места, (радиаторного вентилятора в модификации Allroad) (21)
  • пневмоподвески (22)
  • системы автоматической регулировки пассажира первого ряда (24).

Слот 5 не задействован.
