Заменяем цепь грм

Когда менять цепь грм на киа сид?

Моя ситуация называется «послушай бывалых и сделай по-своему».

Купил Киа Сид 1,4 подержанным, состояние не вызывало претензий. Когда покупал, пробег по одометру был 140 000 км, но не факт, что он реальный. Ездила машина неплохо, не ломалась. Менять цепь ГРМ сначала не думал. Но работа двигателя казалась немного шумноватой. Особенно это стало очевидным после сравнения с другим Сидом. Все, с кем советовался, говорили «не мешай машине работать». Когда появились свободные деньги, решил таки менять цепь и все, что с ней меняется в комплекте. Мастер сказал, что ничего криминального в состоянии цепи и натяжителя не было, мог бы намотать с этой цепью еще не одну «десятку» тысяч километров. Сначала было пожалел о потраченных зря деньгах, но после того, как забрал машину из сервиса, все сомнения пропали. Было очевидно, что мотор работает гораздо тише, нет никакого дребезга и посторонних шумов. Ехать стало приятнее, разгоняться и обгонять намного проще.

Так что вложений ни разу не жалко. По своему опыту могу сказать, что на пробеге в 150 тыс. км. (если он у меня был реальный) цепь ГРМ менять не обязательно, но желательно.

Последствия такой эксплуатации

Если зубья срезает, то ремень проходит через очередную звездочку без зацепления. В этот момент возникает вероятность его проскальзывания. А когда ремень проскальзывает ни о какой синхронизации коленчатого вала и распределительного речи быть не может.

Фазы смещаются и мотор начинает работать нестабильно. Ведь в тот момент, когда у поршня начинается сжатия, клапана могут быть еще открыты, часть топливовоздушной смеси уйдет в выхлоп, а другой для горения будет недостаточно. Так что и потеря мощности не обойдет стороной автовладельца.

Но есть и другая проблема — более широкое смещение фаз может привести к последствиям, сравнимыми с обрывом ремня. Поршни будут идти вверх, а клапана откроются. Произойдет столкновение и загиб последних. Дорогостоящий ремонт в данном случае обеспечен.

Так что, если есть подозрения на плохое состояние ремня — срочно меняйте его, иначе финансовых потерь не избежать.

Фото взяты из интернета!

Ремень ГРМ имеет важную функцию в работе силовой установки автомобиля. Но как и любая деталь, он может периодически неправильно функционировать. Ситуация, когда перескочил ремень ГРМ знакома многим автолюбителям. Он может перескочить на один или несколько зубов на шкиве. Это может стать причиной поломок транспортного средства.

Когда пора менять цепной привод двигателя

Во время каждодневной эксплуатации автомобиля, цепной механизм больше всего подвергается нагрузкам и изнашивается

Поэтому важно знать, когда он выходит из строя, чтобы вовремя сделать замену

У каждой цепи ГРМ есть определенный срок службы, в течении которого по общим правилам замена, не нужна. Однако бывают случаи, когда цепной привод (ЦП) внезапно рвется или часть звеньев приходят в негодность, провоцируя нестабильную работу всего двигателя.

Чтобы не пропустить этот момент, рекомендуется периодически проверять ЦП на предмет механических повреждений и обязательно перед длительными поездками на большие расстояния, а замену делать строго по техническим данным и рекомендациям производителя автомобиля.

В то же время, стоит отметить, что опытные мастера-автолюбители умеют определять поломку механизма ЦП на слух.

Так для неисправного ЦП, при включенном двигателе характерны следующие звуки:

появление характерного звенящего шума в районе цепного механизма;
периодические удары и стук, исходящие из района, где расположен ЦП в двигателе;
выстрелы и микровзрывы в системе выхлопа и глушителе.

Если же нужно проверить работоспособность ЦП визуально, чтобы точно удостовериться в его (не)исправности, то необходимо вскрыть двигатель.

Полезные сведения о замене и состоянии цепи

Простым, но в то же время эффективным способом проверки состояния цепи ГРМ, считается компьютерная диагностика. Но для этого потребуется посетить автосервис, имеющий в своем распоряжении соответствующее оборудование.

Учтите, что двигатель и ГРМ работают под постоянной нагрузкой, при сильных оборотах и вибрации. Это способствует сильному натяжению цепи, что может привести к последующему разрушению узла.

Металлический стук свидетельствует о том, что цепь уже растянулась, либо начались проскоки. Даже один такой признак ярко свидетельствует о том, что узел требуется менять

Также на цепь стоит обратить внимание, если:

На многих современных авто, где используется цепной привод ГРМ, устанавливается специальный индикатор. С его помощью автомобилист может вовремя заменить ошибки, связанные с работой газораспределительного механизма. Если индикатор есть, и он сработал, тогда стоит приступать к замене.

В случае растягивания начнутся перескакивания, и это выльется в порчу ГБЦ. В лучшем случае можно обойтись заменой прокладки ГБЦ и сменой погнутых клапанов. В худшем, замене будет подлежать весь блок цилиндров.

У меня на этом все

Всем спасибо за внимание! Подписывайтесь и рассказывайте о нашем сайте своим друзьям!

Приступаем к работе

В первую очередь нам нужно убрать подключенные кабели зажигания к катушке. Далее рожковым ключом открутить сами катушки и отложить их в сторону

Важно подписать каждую из них, дабы при сборке не перепутать (иначе машина попросту не заведется). Далее отсоединяем воздушный патрубок от клапанной крышки

Последняя крепится к головке на нескольких болтах. Крышку тоже необходимо снять. Далее демонтируем правую подушку двигателя (не обязательно – в зависимости от особенностей конструкции автомобиля). После этого подготавливаем контейнер для слива масла и откручиваем пробку в картере. Также демонтируем масляный фильтр. После этого сливаем охлаждающую жидкость. Если она относительно новая, важно, чтобы контейнер был чистым (то же самое касается и масла). Подставляем емкость под сливное отверстие и открываем кран.

Когда в системе нет больше технических жидкостей, снимаем радиатор и убираем ремень генератора. Затем извлекаем хомут подводящего шланга. На следующем этапе демонтируем головку блока. Крышка обычно закреплена на четырех болтах. Также следует убрать поддон картера. На некоторых авто для этого предварительно потребуется снять приемную выхлопную трубу. После этого следует ослабить болты шкива водяного насоса. Так мы уберем приводные ремни, которые идут на кондиционер и другое навесное оборудование.

Дальше нам потребуется найти место между коленвалом и боковой стороной картера двигателя. Здесь размещаем деревянный брусок и откручиваем шкив вала. Для этого следует применить торцевую головку большого размена (обычно на 27 или 30).

На следующем этапе нужно снять шкив помпы. Под ним находится прокладка – ее также нужно снять. Дополнительно извлекаем наружу масляный насос. Откручиваем шестерни распределительного вала. Они крепятся на болтах. Сам вал также извлекается при помощи разводного ключа.

Что ускоряет процесс износа и растяжения цепи ГРМ в автомобиле «Шкода»

Необходимость скорой замены цепи ГРМ на «Шкода Октавия» A5, A7 может быть вызвана не только заводским браком. Нередко к этому приводят особенности эксплуатации автомобиля:

частые, непродолжительные поездки, требующие повторного запуска двигателя;
резкие разгоны и регулярная работа двигателя в режиме пробок;
стоянка авто не на стояночном тормозе, а на передаче;
слишком поздняя замена масла;
использование ГСМ низкого качества.

Стоит пояснить сказанное. Замену цепи приходится производить при частых запусках двигателя, так как в этот момент на нее ложатся повышенные нагрузки. Практика показывает, что данная деталь быстрее приходит в негодность при большом количестве коротких поездок, чем при продолжительных, но редких поездках на большие расстояния.

Перегрузка происходит также из-за резких стартов, ускорений, езды в пробках.

Когда припаркованный под уклоном автомобиль удерживается на месте за счет передачи, а не стояночного тормоза, вес «Шкоды» ложится, в том числе, на натянутую между коленвалом и распредвалами цепь. В результате последняя растягивается раньше срока.

С маслом все еще проще: чем дольше эксплуатируется смазка, тем меньше в ней остается присадок, кроме того, она постепенно теряет свои смазывающие свойства. В результате все трущиеся и движущиеся элементы испытывают на себе большие нагрузки. Компания «Шкода» рекомендует производить замену масла на своих авто через каждые 15 000 км, однако при эксплуатации в нашей стране это лучше делать через каждые 7–10 тысяч километров. Дело в том, что автомобилю приходится работать в непростых условиях, а качество топлива часто оставляет желать лучшего.

Как определяется износ

Теперь поговорим непосредственно о том, как понять или как узнать, что узел в лице цепи ГРМ износился, и его требуется заменить. Диагностика и понимание признаков износа убережет вас от дорогостоящего ремонта.

Подобные проблемы могут случиться на любой машине, будь то:

Фольксваген Поло Седан 1.6;
Киа Спортейдж;
Фольксваген Тигуан;
Киа Рио;
Шкода Йети 1.2;
Хендай Солярис;
Хендай Элантра;
Киа Спектра;
Фольксваген Джетта и пр.

Но если заглянуть в регламент техобслуживания и эксплуатации некоторых автомобилей, вы, к своему удивлению, обнаружите, что на многих машинах завод вообще не предусматривает замену цепи в течение всего эксплуатационного периода.

То есть замена не проводится через определенный интервал. Но такое возможно лишь при идеальных условиях эксплуатации, достичь которые практически нереально.

Бывалые автомобилисты советуют менять цепь примерно через каждые 100 тысяч километров. Это нормальный ресурс для качественной детали.

Но правильнее всего отталкиваться от характерных признаков, указывающих на износ. А именно:

При пуске двигателя или на холостых оборотах мотор работает грубо и появляется прерывистость;
Со стороны мотора идут странные звуки. Причем отчетливее всего их слышно на холостых при низком давлении масла. Стук характерно металлический;
В ходе диагностики отмечается сильный выход цепных натяжителей, а также характерные признаки износа зубьев звездочки.

Но это далеко не все, что вам нужно знать.

К чему приводят неисправности?

Проблемы в цепи ГРМ способны привести к крайне нежелательным результатам:

Растянутые цепи обычно имеют тенденцию перескакивать на несколько зубьев, обычно при запуске двигателя;
При наличии свободного хода цепным приводом ГРМ, он может отрывать успокоитель и быть причиной повреждения цилиндров;
Однорядные цепи ГРМ, могут разрываться после прохождения автомобилем 50-80 тыс. километров, тогда как с двухрядными такой казус происходит крайне редко.

Статья в тему: Взаимодействие АКБ и генератора

В таких случаях владельцу авто в самом безобидном случае грозит смещение фаз распределения газа – ДВС плохо стартует, излишне вибрирует, становится заметна потеря мощности. Если же появляется смещение на 3 зуба, двигатель перестает заводиться, хотя такие случаи крайне редки. Чаще растянутые детали приводят к поршневому удару по клапану, который не вовремя открылся. А вот при разрыве цепи повреждения будут зависеть от типа ДВС и момента, когда разрыв произошел. В случае закрытых клапанов, продолжающие работу поршни, не затрагивают их тарелок.

Замена компонента своими руками

Хотите сэкономить? Цепь вполне можно заменить своими руками. Однако эта задача не из простых, так что новичку за неё лучше не браться. Приготовьтесь потратить как минимум 3–4 часа. Также нужно заранее подготовить место и набор инструментов.

Рассмотрим процесс замены цепи на примере Nissan Almera N16 Classic.

Площадка и инструменты

Работу желательно выполнять там, где есть подъёмник, эстакада или яма. Приготовьте следующие инструменты:

шестигранный ключ на 6;
торцевые головки размерами 12, 13 и 14;
зубило и молоток;
чистую ткань для вытирания;
контейнеры, в которые надо будет слить технические жидкости;
разводной и динамометрический ключи;
брусок дерева;
герметик и «антисиликон» (обезжириватель);
и, конечно же, новую цепь.

Рабочий процесс по демонтажу и установке

Первое, что надо убрать — подключённые к катушке зажигания кабели. После этого можно открутить катушки и положите их в стороне. Обязательно подпишите эти компоненты цифрами в той последовательности, в которой снимали — это поможет избежать путаницы при сборке.
Отделите воздушные патрубки от крышки клапана. Сама крышка закреплена с помощью болтов. Их тоже надо открутить — тогда появится возможность снять деталь.
Демонтируйте правую подушку двигателя, иначе она будет мешать дальнейшей работе.
Найдите сливное отверстие для моторного масла. Поставьте под него контейнер и открутите пробку. Дождитесь, пока техническая жидкость перетечёт в ёмкость. Снимите масляный фильтр.
Возьмите ещё одну ёмкость. Найдите хомут нижнего патрубка радиатора, уберите его. Охлаждающая жидкость также должна перетечь в контейнер. После этого разыщите крышку радиатора и открутите её для удаления остатков хладагента.
После надо снять радиатор и убрать ремень привода генератора. Затем снимите хомут подводящего шланга (предварительно может потребоваться его ослабление).
Следующая задача — демонтаж головки блока цилиндров. Крышка этого компонента зафиксирована четырьмя болтами. Их надо открутить, после чего появится возможность убрать как саму крышку, так и вентилятор и его компоненты.
Надо убрать поддон двигателя. Сделать это можно, предварительно сняв глушитель (он установлен на нескольких болтах).
Немного ослабьте болты, которыми зафиксирован шкив помпы. Это даст возможность убрать ремни, соединяющиеся с компонентами управления и климатической техники.
Найдите место между боковой стороной картера и коленвалом. Разместите там брусок дерева и аккуратно демонтируйте шкив коленчатого вала. Для откручивания его болта применяется торцевая головка соответствующего размера. Если вы не можете достать до болта, используйте удлинитель.
Разыщите шкив водяного насоса и тоже снимите его. Под этой деталью расположена прокладка, которую также следует достать. Придётся временно избавиться и от масляного насоса.
Всё, подготовительные работы завершены. Можно приступать непосредственно к демонтажу старой цепи. Шестерни распределительного вала закреплены болтами, которые надо открутить. Сам распредвал придётся фиксировать разводным ключом.

Демонтаж цепи осуществляется в следующем порядке.

Снимаем успокоитель (планка в верхней части).
Убираем гидронатяжитель и планку, отвечающую за натяжение успокоителя. Возможно, имеет смысл заменить натяжитель — особенно если в вашей машине установлен старый вариант, в котором клапан находится в штоке, а не в головке.
Берём нижнюю планку и надеваем её на шпильку.
Убираем саму цепь.
Избавляемся от расположенной внизу шестерни с помощью плоской отвёртки.

Сравните старую цепь с новой. Скорей всего, бывший в употреблении вариант будет немного длиннее нового. Увеличение размера происходит из-за растяжения. Разместите новый вариант на месте старого и смажьте его машинным маслом.
Все, осталось только установить детали на места. Перед тем как это сделать, почистите компоненты механизма

Обезжиривание и очистка боковины двигателя осуществляются с помощью «антисиликона» и чистой ткани.
Новый компонент надо установить так, чтобы совпадали метки на нём и на шкивах (это важно!). После того как эта часть работы будет завершена, боковину двигателя смазывается новым слоем герметика

Закрутите болты, которыми крепится крышка, и подождите, пока герметик устоится. После этого можно выполнять работы в обратном порядке.

Те самые метки, что должны соответствовать одна другой

Видео по решению проблем с цепью на Nissan Almera

Как видите, для замены цепи потребовалось разбирать чуть ли не половину главных компонентов автомобиля. Если вы не уверены в своих силах, лучше обратиться к специалистам. Замена цепи ГРМ — работа для тех, кто хорошо знает свой автомобиль.

Как заменить цепь ГРМ своими руками

Для замены цепи ГРМ потребуется стандартный набор ключей-головок, а также «газовый» ключ, с помощью которого удобно откручивать шкив коленвала. Помимо этого, может потребоваться шлицевая отвертка, молоток, плоскогубцы, карманный фонарик. Для удобства работы рекомендуется снять решетку радиатора и сам радиатор, предварительно слив из системы антифриз, демонтировать клапанную крышку.

Полный комплект для замены цепи включает в себя не только саму цепь, но и звездочки валов, прокладку передней крышки двигателя, крепежные болты. При этом от замены звездочек можно отказаться, если старые запчасти имеют хорошее состояние.

Замена цепи ГРМ начинается со снятия передней крышки двигателя. Не следует забывать, что кроме 9-ти передних болтов, она крепится тремя болтами, доступ к которым осуществляется снизу. После этого распределительный вал проворачивают таким образом, чтобы метка на нем оказалась напротив выступа в верхней части «постели» распредвала. Поворот необходимо осуществлять по часовой стрелке.

После этого требуется выкрутить болт цепного натяжителя, ослабить крепления генератора и снять его приводной ремень. Далее автомобиль ставят на первую передачу, фиксируют стояночным тормозом и дополнительными «каблучками» под колеса. Вместо последних можно использовать камни, кирпичи и другие подручные материалы.

Зафиксировав машину, отгибают шплинты на гайках шкивов и отворачивают их с использованием ключей подходящего размера. Сняв гайки, можно легко удалить провисшую после демонтажа натяжителя цепь и, при необходимости, «звездочки».

Обратная сборка проводится по следующему алгоритму:

Башмак натяжителя (при необходимости производится замена натяжителя цепи ВАЗ-2107, на примере которой рассматривается процедура);
Успокоитель;
Шкив коленвала с накинутой на него петлей цепи. При установке следует проверить, чтобы метка шкива совпадала с длинной меткой на блоке;
Шестерня масляного насоса;
Шкив распредвала с накинутым приводом в положении, соответствующем ВМТ 1-го цилиндра (по приливу на клапанной крышке).

После этого цепь натягивают с помощью болта натяжителя. Последний ослабляют, проворачивают мотор на два оборота и затягивают вновь. Проверить натяжение можно вручную. Хорошо натянутая цепь не прогибается под давлением пальца более чем на 5-10 мм. Натянув привод, необходимо снова сверить метки. Случается так, что они смещаются в процессе установки цепи. После замены цепи ГРМ дальнейшую сборку проводят в точной обратной последовательности.

Еще одним отечественным автомобилем с цепным приводом ГРМ является нива шевроле. По процедуре замены цепи нива несколько отличается от «классических» моделей. Здесь для получения доступа к приводу следует демонтировать гидронатяжитель цепи, датчик положения коленвала, удалить некоторые патрубки системы охлаждения. В остальном манипуляция проводится также, как и на авто марки «Жигули».

Отличия цепи от ремня

Одно из основных различий между цепью ГРМ и ремнем ГРМ заключается в том, что цепь ГРМ может вызвать больше повреждений в случае поломки, чем ремень ГРМ. Когда цепь ГРМ ломается, это наносит непоправимый ущерб двигателю, который впоследствии становится практически непригодным для использования.

Другое отличие цепи привода ГРМ от ремня заключается в том, что натяжители цепи контролируются давлением масла в двигателе

Поскольку хорошая смазка цепи ГРМ зависит от качества масла, важно периодически менять его. Если его уровень сильно упадет, натяжители заблокируются, и цепь привода ГРМ также будет повреждена

Преимуществом такой системы синхронизации заключается в том, что она не взаимодействует с водяным насосом, и поэтому нам не нужно заменять водяной насос вместе с цепью ГРМ.

По своей функции она напоминает ремень ГРМ, но отличается большей прочностью. Хотя некоторые производители утверждают, что цепь ГРМ может устареть вместе с самим автомобилем, другие рекомендуют частую замену.

Когда менять ремень ГРМ?

На срок замены ремня могут влиять множество факторов:

срок эксплуатации;
неисправности двигателя;
неправильная установка и обслуживание.

На практике наиболее частой причиной замены, становится плановое ТО, согласно регламенту производителя.

Заявленный производителем срок службы ремня ГРМ.

Производители рассчитывают срок службы ремня ГРМ. В техническом руководстве к каждой модели можно найти данные по пробегу, на котором производится замена. Работа входит в плановое ТО. В таблице ниже можно найти информацию по популярным маркам легковых автомобилей.

Марка автомобиля	Срок службы в км пробега
Audi	120 000
Renault	120 000
Ford	160 000
Hyundai	75 000
BMW	95 000
Honda	120 000
Toyota	95 000
Volkswagen	95 000
Nissan	95 000
Mazda	95 000
KIA	90 000
Daewoo	115 000

Стоит учитывать, что данная таблица носит справочный характер. Максимальный допустимый пробег зависит от модели двигателя, некоторые особенности мотора могут влиять на срок службы ремня

Пример износа ремня

7 признаков, что пора менять ремень ГРМ

Ориентироваться, только на рекомендации неосмотрительно. Обрывы ремня встречаются и с меньшим пробегом. Когда ремень обрывается избежать серьезных повреждений двигателя не получится.

Трещины на ремне ГРМ

В целом менять деталь стоит при видимом износе, трещинах и других повреждениях. Но ремень обычно скрыт кожухом, разбирать его регулярно для визуальной диагностики не самая лучшая идея. Поэтому, стоит знать основные признаки, что пора поменять ремень.

Возраст ремня. Имеется ввиду не только пробег, но и общее время эксплуатации. Если на машине ездили редко, но в эксплуатации она уже лет 7–8, имеет смысл проверить, а еще лучше сразу заменить привод ГРМ. Резина имеет определенный срок эксплуатации, после которого может начать разрушаться, даже без видимых нагрузок.

Сбои в системе зажигания. При сильном износе ремень может перескакивать через зубцы на шкиве. В результате мотор работает нестабильно, может не запускаться с первого раза. В некоторых случаях двигатель троит. Если ремень перескочил больше, чем на один зубец, возможно повреждение клапанов.

Дым из выхлопной трубы может появляться по разным причинам. Одна из этих причин — ослабление ремня привода газораспределения. В результате чего топливо сгорает неполностью, догорая в системе выхлопа.
Если ремень сильно изношен, могут появляться нехарактерные звуки, например, щелчки

Важно: такие же звуки может издавать и разрушающийся подшипник водяной помпы или генератора.

Потеки смазки из-под кожуха ГРМ. Появляются они из-за проблем с сальником коленвала

Попадание моторного масла на ремень однозначно приведет к необходимости замены всего комплекта (ремня, шкивов и роликов).
Когда доступ к визуальному осмотру ремня все же имеется. Осмотрите его по всей длине, аккуратно поворачивая мотор (перед этим выкрутите свечи). Любые трещины и другие незначительные повреждения говорят о необходимости замены.

Если стартер крутится, а мотор не запускается, скорее всего порвался ремень ГРМ. И хорошо, если не произошло повреждение других элементов двигателя.

О покупке

Нужно понимать, что для выполнения такой операции, как замена цепи ГРМ, нужен не только данный элемент. Также с пробегом изнашиваются башмаки успокоителя и натяжителя.

Поэтому стоит приобретать элементы лишь в комплекте. Только так вы будете уверены, что после замены цепь прослужит долго. Что касается производителей, лучше выбирать оригинал. Поменять цепь ГРМ на «Ниссане» (впрочем, как и на любом другом автомобиле) непросто. А разбирать мотор каждые 20 тысяч километров вряд ли кому понравится. Поэтому приобретать следует только качественные оригинальные комплекты либо хороший аналог при отсутствии первого варианта. Если говорить о цене, на иномарки данный набор будет стоить от 3 до 8 тысяч рублей в среднем.

Стоимость ремонта

Средняя цена замены ремня и ролика в автосервисах колеблется от одной до трёх тысяч рублей. Разброс цен связан с тем, что замена деталей на иномарках стоит примерно в 2–3 раза дороже, чем на отечественных автомобилях.

Если выяснится, что нужно менять ещё помпу водяного охлаждения двигателя и сальник коленвала, то цена увеличится ещё на 1 – 1,5 тысячи рублей.

Хотя на рынке есть огромный выбор товаров с разным уровнем цен, следует выбирать только бренды, рекомендованные производителем или же их качественные аналоги. Использование дешёвых деталей может привести к серьёзным поломкам и дорогостоящему ремонту.

Например, если в результате проскакивания ремня погнулись клапана, то придётся менять практически всю головку блока цилиндров. Даже в случае, когда ремонт осуществляется своими руками, траты на замену клапанов, насоса, ремня, заливку масла и антифриза, и прочие детали, составит как минимум 10.000 рублей.

https://rg.ru/2020/03/07/kak-poniat-chto-pora-srochno-meniat-remen-grm.html
https://turboracing.ru/stati-auto/kak-ponyat-chto-nuzhno-menyat-remen-grm/
https://soulcar.ru/%d1%81%d1%80%d0%b5%d0%b7%d0%b0%d0%bb%d0%be-%d0%b7%d1%83%d0%b1%d1%8c%d1%8f-%d0%bd%d0%b0-%d1%80%d0%b5%d0%bc%d0%bd%d0%b5-%d0%b3%d1%80%d0%bc/%d1%80%d0%b5%d0%bc%d0%be%d0%bd%d1%82-%d0%b8-%d0%be%d0%b1%d1%81%d0%bb%d1%83%d0%b6%d0%b8%d0%b2%d0%b0%d0%bd%d0%b8%d0%b5/
https://grmexpert.ru/o-grm/pereskochil-remen-grm-simptomy-prichiny-remont/

Устройство роликовой цепи и ее слабые места

Об устройстве приводной роликовой цепи мы уже говорили, поэтому здесь коснемся только общих моментов. Итак, роликовая цепь состоит из внешних и внутренних звеньев. Внутреннее звено состоит из внутренних пластин и запрессованных между ними втулок. Внешнее звено состоит из внешних пластин и запрессованных валиков. Подвижность звеньев обеспечивается движением валика внутри втулки. Ролик расположен на втулке и свободно вращается, обеспечивая скольжение по звездочке.

Срок службы приводной цепи зависит именно от качества сочленений звеньев цепи:

чем качественнее выполнена запрессовка (исключена подвижность) между внутренней пластиной и втулкой, внешней пластиной и валиком, тем меньше растягивается цепь;
чем лучше скольжение валика внутри втулки (наличие смазки), тем меньше нагрев элементов цепи и их износ.

Пока между втулкой и валиком имеется смазка, то звено имеет нормальную, естественную подвижность. А вот если имеется факт проворачивания втулки во внутренней пластине или валика во внешней, то возникает трение, нагрев и повышенный износ. Таким образом, именно эти места и являются слабыми. Причем, нужно заметить. Чем больше площадь контакта валика и пластины (диаметр валика и ширина пластины), втулки и пластины (диаметр втулки и ширина пластины), тем меньше риск проворачивания.

В результате проворачивания металл постепенно изнашивается, истирается. Увеличение диаметра отверстий в пластинах на 0,1 мм (0,05 мм радиуса) на 100 звеньях даст увеличение длины цепи на 5 мм. А если отверстие в пластинах увеличилось на 1 мм на всех 100 звеньях? На 50 мм? Но ведь это больше 3 звеньев цепи 5хх. Естественно, это скорее утопическая ситуация, но она хорошо указывает на слабые места в приводной цепи.

Именно к таким последствиям может приводить отсутствие смазки, не качественная клепка валиков и запрессовка втулок. Естественно имеет значение и качество металла. Именно по этой причине производители цепей проводят местное упрочнение металла в зоне отверстия пластины, а для наиболее плотного соединения валика с внешней пластиной – четырехстороннюю клепку.

Итак, удлинение цепи происходит по причине постепенного износа элементов цепи. Но происходит это медленно.

Фрагмент комментария на форуме

Немного теории

Цепные приводы осуществляют передачу вращательного усилия со стороны коленвала на распредвал, который располагается в ГБЦ двигателей верхнеклапанного типа.

Цепи делятся на 2 категории. Они могут быть зубчатыми и роликовыми. Роликовые механизмы, в отличие от зубчатых, не получили столь широкого распространения. Потому именно зубчатые системы чаще всего встречаются на автомобилях с ГРМ, в составе которых находится именно цепной привод.

Зубчатые узлы отличаются высокой плавностью хода, они достаточно надежные, издают незначительный уровень шума в процессе работы ДВС. По своим характеристикам использование зубчатых цепей во многом приближает их к ременным приводам. О том, какой из них лучше, можно спорить бесконечно.

Но на этом зацикливаться сегодня не будем.

Цепь натягивается за счет работы гидронатяжителей, в качестве рабочей жидкости для которых используется моторное масло. Лубрикант подается через систему смазки мотора.

В зависимости от числа распредвалов, то есть распределительных валов, отличается и количество натяжителей. На автомобилях встречается от 1 до 3 единиц.

Продолжительность службы цепи напрямую зависит от того, из чего выполнен элемент, насколько он качественный и какая степень эффективности проводимой термообработки. Аналогичные требования предъявляют к звездочкам газораспределительного механизма, поскольку они постоянно функционируют вместе с цепью.

Еще про Ниссан: Руководство по ремонту Ниссан Примера 1990-1992 г.в. Полное описание, схемы, фото, технические характеристики

Не стоит забывать о влиянии на состояние узла работоспособности смазочной системы двигателя, качества самого масла и своевременная замена жидкости.

На практике, когда деталь выполнена из высококачественных материалов, а в рамках обслуживания выполнялось правильное натяжение, плюс вовремя вводилась смазка, то замена цепи может потребоваться тогда же, когда и замена самого мотора.

То есть вы понимаете, что растянутая цепь не может долго и эффективно функционировать. Желая продлить срок службы этому узлу, изначально берите качественную цепь, правильно настраивайте ее натяжение и обильно смазывайте привод с помощью высококачественного масла.

Как понять, что пора менять цепь в двигателе

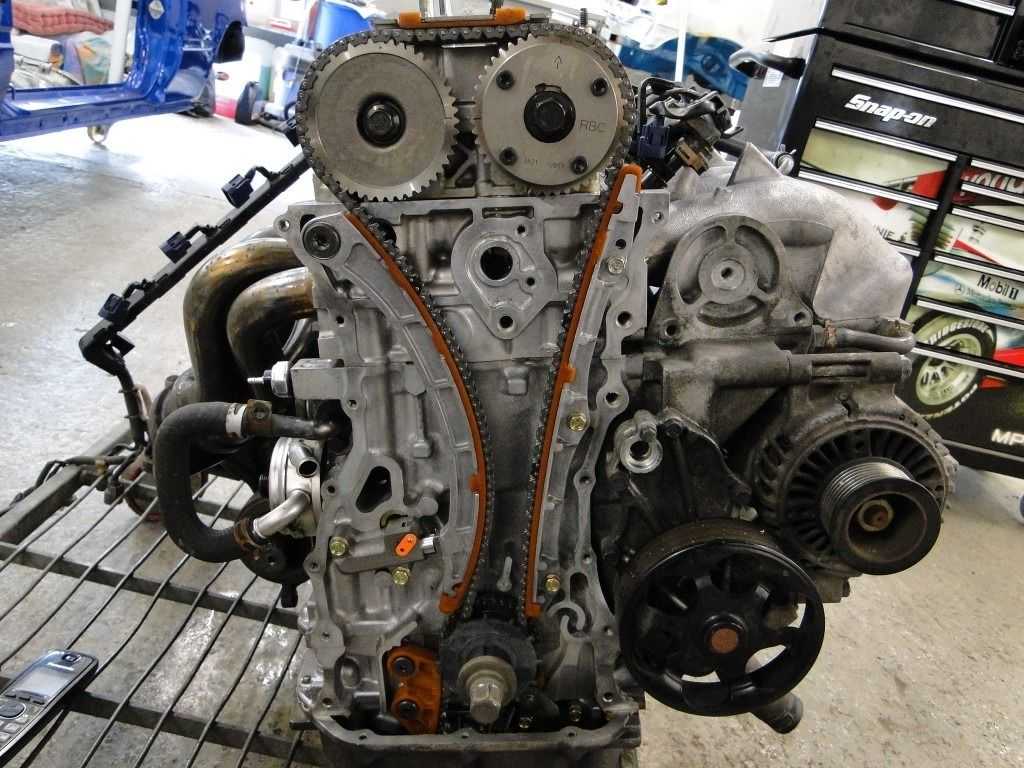

Цепь газораспределительного механизма, несмотря на свою износостойкость, тоже приходится менять. Чаще всего это происходит по причине того, что она растягивается.

То есть, ее длина увеличивается на несколько миллиметров. Вследствие этого ухудшается натяжение, цепь нередко перескакивает на 1-2 зуба шестеренки. Все это может привести к крайне негативным последствиям. Например, к заклинившему двигателю.

Самый тревожный сигнал, который привлечет внимание даже неопытного водителя, это характерный шум, издаваемый растянутой цепью: дребезжание и звук трения цепи. Это слышно даже с учетом общего шума во время работе двигателя

В этом случае возможно даже, что двигатель заглохнет, так как цепь перескакивает на 1-2 зуба и нарушается газораспределение.

Но, само собой разумеется, что до таких симптомов лучше не доводить, а регулярно проверять натяжение цепи. Можно ориентироваться и на пробег. Цепь на двигатель того или иного типа имеет определенный средний ресурс (в зависимости от модели и марки автомобиля). Как правило, это показатель от 100 тысяч километров пробега. Для успокоения совести можно проверить или заменить цепь ГРМ раньше. Например, через 60-80 тысяч км.

Почему гнет клапана при обрыве приводного ремня или цепи: причины обрыва. Как узнать, гнет ли клапана на конкретном бензиновом или дизельном двигателе.

Почему необходимо менять цепь газораспределительного механизма. Доступные способы самостоятельной замены цепи ГРМ, особенности и нюансы. Полезные советы.

Несмотря на растущую популярность двигателей с ременным приводом ГРМ, моторы с цепным механизмом газораспределения встречаются до сих пор. Более того, его можно увидеть на таких автомобилях, как «Мерседес», «Хонда», «Ниссан», «Фольксваген», «Ауди» и «Шкода». Цепь ГРМ выполняет ту же функцию, что и ремень — приводит в действие распределительный вал, который, в свою очередь, вовремя открывает и закрывает клапана. Некоторые считают, что данный механизм рассчитан на весь срок эксплуатации. Но это не так. В сегодняшней статье мы узнаем, когда менять цепь ГРМ и каким образом производится данная процедура.
