Ошибка p000a положение впускного распределительного вала a, банк 1

Как диагностировать и устранять ошибку P0011

Состояние моторного масла

Проверьте уровень и состояние масла в двигателе. Если уровень низкий — долейте масло до нужной отметки. Если масло грязное, замените его и масляный фильтр. Сделайте тестовую поездку, чтобы проверить, устранена ли проблема.

Самый простой дефект — это окисление проводов или разъёма клапана OCV. Нужно снять разъём, осмотреть, почистить.

Проверка клапана OCV

Электромагнитный клапан может заклинить, не работать или установлен неподходящий для вашего автомобиля. Чтобы проверить электрогидравлический распределитель впускного вала, его нужно снять. Обычно он крепится болтом на 10.

После снятия клапана нужно проверить как ходит шток, не клинит ли он. Для этого возьмите два провода, присоедините их к аккумулятору и короткими замыканиями подавайте на клапан напряжение. Не держите питание дольше 1-2 секунд — клапан может сгореть.

Если клапан работает нормально, он должен щёлкнуть, и вы даже сможете увидеть его движение. Если он не щелкает и не двигается, замените клапан OCV.

Мультиметром проверьте сопротивление соленоида клапана, оно должно быть в пределах 7 − 12 Ом.

Если вы покупали машину б/у, убедитесь по VIN, что клапан именно от вашей модели автомобиля. Либо узнайте у прошлых владельцев, не меняли ли они его.

Давление масла

Возможно у вас низкое давление масла. Возьмите манометр и измерьте давление масла. Посмотрите по инструкции какое давление должно быть у вас. Чтобы измерить давление возможно понадобится переходник, в дорогих наборах он есть или можете купить отдельно / заказать у токаря.

Если давление низкое, то либо загрязнен масляный канал, либо фильтр, который стоит в масляном канале, либо сам масляный насос неисправен.

Цепь ГРМ

Возможно растянулась цепь ГРМ. Для проверки цепи ГРМ существует два способа. Первый — с помощью осциллографа, который подключается к датчикам положения коленвала и распредвала. Для сравнения используют осциллограммы исправного двигателя.

И второй — путём визуального осмотра. Для этого снимают переднюю крышку двигателя и смотрят на шток натяжителя цепи. Если он выдвинулся близко к максимальному положению — цепь однозначно растянута и требует замены.

Проверка состояния системы

Проблемными узлами в данном случае могут быть датчик скорости (на переднеприводных машинах устанавливается на подшипнике ступицы, на заднеприводных — на коробке передач или дифференциале), приборный щиток (панель, электронная ее часть), система бортового управления (ЕСМ в английской аббревиатуре). Перед проверкой желательно убедиться, что спидометр в машине работает правильно. В этом нетрудно убедиться, совершив короткую поездку.

При возникновении кода ошибки P0500 необходимо выполнить следующие действия:

С помощью специального диагностического оборудования проверяется, исправен ли датчик скорости. Если соответствующего оборудования нет, то можно установить на машину заведомо рабочий датчик аналогичной модели.
С помощью мультиметра проверить, не замкнута ли цепь между входным сигналом датчика и его массой или проводом питания (часто именно из-за нарушения изоляции происходит короткое замыкание в цепи, и соответственно, некорректная работы датчика и всей системы).
С помощью диагностического прибора выяснить, приходит ли несколько раз в секунду по сигнальному кабелю формирующее напряжение от датчика. Причем первые несколько секунд связь может быть прервана, однако потом вновь восстановлена.
Проверяется соединение между датчиком и его массой.
Если датчик четырехпроводный, то также проверяется целостность четвертого провода с помощью мультиметра.

Обратите внимание, что при трогании и остановке автомобиля на месте связь с датчиком прерывается, а непосредственно в движении восстанавливается. Поэтому процесс проверки выполняется по определенному алгоритму

Причины возникновения ошибки

При существенной разнице между заданным углом смещения вала и фактическим смещением, которое считывает датчик. Клапан прекращает работу и модуль ECM активирует код P0011.

Код P0011 может означать, что произошла одна или несколько следующих проблем:

Неправильная фазировка распределительного вала.
Неисправное положение распределительного вала.
Проблемы с проводкой (жгут/проводка) в электромагнитной системе управления регулирующим клапаном впуска.
Постоянное попадание масла в камеру сгорания VCT.
Моторное масло низкого уровня или грязное моторное масло.
Неисправный электромагнит управления распределительным клапаном (застрял в открытом положении).
Забитый электромагнитный клапан.
Датчик положения кулачкового вала плохо подключен к электрической цепи.
Дефектный датчик положения коленчатого вала.

Поскольку электромагнитный клапан для регулировки фазировки распределительного вала использует поток масла для управления фазировкой. Загрязненное масло может привести к блокировке клапана в открытом или закрытом положении. Перед заменой клапана замените моторное масло и фильтр, а также сбросьте код двигателя.

На каких автомобилях встречается

Как и во многих других случаях, ошибка Р0011 не является прерогативой определённого производителя, либо характерной проблемой для конкретной модели авто.

На практике ошибка Р0011 встречается на большом количестве машин. Причём в основном речь идёт о моделях бюджетного и среднего класса. Встречается ошибка с кодом Р0011 и на более дорогостоящих моделях.

К числу автомобилей, не в пользу которых говорит статистика обращений в автосервисы, поскольку у них загорался Check Engine, когда виновником выступала ошибка Р0011, можно отнести:

Nissan Almera.
Opel Astra H.
Kia Rio.
Peugeot 207.
Renault Fluence.
Hyundai Solaris.
Nissan Teana.
Mitsubishi ASX.
Chevrolet Cruze и пр.

Если говорить конкретно о марках авто, наиболее часто подверженных такой ошибке с кодом Р0011, то это будут представители компаний Peugeot, Renault, Opel и Nissan. В частности регулярным гостем СТО выступает Renault Fluence, Peugeot 207 и 307, а также старые модели от Opel в виде Astra, Vectra и пр.

Вне зависимости от того, на какой машине возникла ошибка Р0011, устранять её необходимо. При этом алгоритм действий будет примерно одинаковый.

Ошибка P0016: что это значит

Система газораспределения двигателей внутреннего сгорания относится к наиболее важным узлам для обеспечения синхронизации работы впускных и выпускных клапанов. Своевременное открытие и закрытие клапанов влияет на формирование компрессии в цилиндрах, обеспечение необходимого режима воспламенения топлива.

Для контроля углов вращения коленвала и распредвала (распредвалов) используются сигналы, формируемые датчиками положения распредвала и коленвала. Они регистрируют импульсные или аналоговые (в зависимости от типа датчиков) сигналы. На осциллографе их временные диаграммы выглядят примерно так:

Данные сигналы поступают на блок управления двигателя. Блок управления на основании этих данных анализирует углы рассогласования импульсов и формирует сигналы на систему зажигания, регулирования фаз газораспределения, регуляторы давления, другие системы.

Таким образом происходит регулирование оптимальных режимов работы двигателя внутреннего сгорания с точки зрения обеспечения максимального крутящего момента, минимального потребления топлива, нормальной работы механизмов.

Если имеется нарушение синхронизации в угловом положении коленвала и распредвала, возможны серьезные повреждения узлов и механизмов двигателя. К наиболее серьезным последствиям следует отнести момент «встречи» клапанов и поршней. В такой критической ситуации происходит потеря компрессии в цилиндрах, механическое разрушение поршневой группы, головки блока цилиндров, блока двигателя.

Во многих моделях двигателей в случае серьезного нарушения синхронизации блок управления формирует запрещающий сигнал на запуск двигателя. При этом прекращается подача импульсов впрыска, иногда блокируется система зажигания. Такое происходит в случае отказа датчиков положения коленвала или распредвала.

При незначительном рассогласовании сигналов датчиков распредвала и коленвала двигатель сохраняет работоспособность. При этом может не загораться индикаторная лампа «CHECK ENGINE», и ошибка будет проявляться только при помощи компьютерной диагностики. Это происходит потому, что ошибка Р0016 обычно находится в неактивном (недействующем) режиме.

Она активна фрагментально в момент повышенных нагрузок на двигатель, в остальное время ошибка неактивна, сообщение о ее наличии хранится в памяти блока управления. В таком случае Р0016 будет обнаруживаться только в момент диагностики двигателя.

О возможном наличии ошибки P0016 можно судить по следующим признакам:

проблемы с запуском двигателя на холодную;
пропуски зажигания (рывки) при движении с повышенной нагрузкой на двигатель (например, на уклон);
нестабильные обороты двигателя;
изменение характера выхлопных газов (темно-серый оттенок);
незначительное увеличение потребления топлива.

Для чего нужен датчик распредвала

Датчик распредвала на ВАЗ

В стехиометрическом составе смеси уровень выбросов двуокиси углерода в выхлопных газах максимален и не может быть уменьшен путем дополнительной обработки. Этот газ значительно способствует так называемому парниковому эффекту, который вызывает изменение климата на Земле. Поэтому в ряде стран готовятся меры по снижению уровня выбросов в легковых автомобилях с двигателями внутреннего сгорания. Автопроизводители ищут способы максимально сократить эти выбросы. Для автомобилей с бензиновым двигателем практически единственный вариант — сократить потребление бензина.

И так, распределительный вал управляет впускными и выпускными клапанами двигателя. Располагается он, а во многих современных авто, таких вала два, в головке двигателя. Распредвал является важнейшим элементом системы любого двигателя внутреннего сгорания, хоть дизельного, хоть работающего на бензине. Но, если в старых моторах, распредвалы отлично работали и без всяких датчиков, зачем они понадобились в наши дни?

Один из способов сделать это — использовать качественное регулирование мощности двигателя, аналогичное дизельным двигателям. Количество топлива, подаваемого в смесь, изменяется в зависимости от нагрузки двигателя, в то время как количество воздуха остается почти постоянным. Однако состав смеси изменяется, и лямбда-зонды, описанные в предыдущем абзаце, не могут использоваться для определения его лямбда-значения. Они также иногда называются селективными, учитывая возможность определения лямбда в относительно узком диапазоне.

Типичным примером этого являются современные бензиновые двигатели с прямым впрыском в камеру сгорания. Это требует углекислого газа, который получается при кратковременном обогащении смеси до значения лямбда приблизительно. Из этого ясно, что лямбда-зонд должен иметь возможность непрерывно измерять состав смеси в широком диапазоне, по меньшей мере.

Дело в том, что повышение мощности автомобильных моторов и снижение расхода топлива, достигается в основном за счет оптимизации подачи воздушно-топливной смеси, а так же наиболее оптимального ее сжигания. Для этого и применяется обширная сеть различных датчиков, электронная система зажигания, а так же и другие инженерные решения.

Была «избирательной» интеграцией второй электрохимической ячейки. Выхлопные газы проходят через небольшое отверстие в насосной ячейке в это измерительное пространство в ячейке Нернста. Цепь управления управляется напряжением от ячейки Нернста, к которому также подается эталонный воздух.

Его напряжение в цепи управления сравнивается с внешним опорным напряжением, соответствующим стехиометрическому составу смеси. Если в выхлопе нет избытка или недостатка кислорода, он не будет в цепи. потока насосного элемента через ток накачки. При этом протекающий ток накачки пропорционален концентрации кислорода. Напротив, когда богатая смесь представляет собой кислород, кислород закачивается в измерительное пространство, а направление тока меняется на противоположное. Он пропорционален потребности в кислороде.

Благодаря сведениям, поступающим с датчика распредвала, электронный блок управления автомобиля, четко знает какой цилиндр в настоящий момент в такте. Исходя из этого, осуществляется подача искры и оптимизируется работа мотора. Таким образом, современный мотор без датчика распредвала не может нормально работать и вообще, скорее всего, заглохнет.

В отличие от выборочной лямбды двух состояний. зонды, в которых напряжение, генерируемое ячейкой Нернста, непосредственно используется в качестве измерительного сигнала, устанавливается широкополосный лямбда-зонд для настройки тока накачки через специальную схему оценки и управления. В нем измеряется измеряемый поток и измеряется коэффициент вытяжного воздуха в выхлопе. Он полностью не зависит от ступенчатого напряжения, характерного для ячейки Нернста, и ход коэффициента может непрерывно измеряться в диапазоне 7 ÷.

Как правило, с автомобилями электронные контроллеры заменяют или, по крайней мере, дополняют механические, пневматические, гидравлические и другие системы управления. Неэлектронные контроллеры, которые влияют на контролируемый процесс в соответствии с несколькими параметрами, работают независимо, поэтому сложность и размер системы тем более влияют на параметры управления.

Устранение ошибки P0011

Последовательность работ:

1. Проверить степень натяжения ремня ГРМ (или цепи), проконтролировать надежность крепления шкивов, шестерен, работу натяжителя.

2. Проконтролировать качество масла, уровень. В случае визуального ухудшения качества масла, предельного срока эксплуатации заменить его, проведя промывку смазочной системы.

3. Проверить надежность контактов датчиков распредвала, клапанов регулировки фаз.

4. Прозвонить клапан WT-i при помощи мультиметра. Его сопротивление должно быть около 7 Ом.

5. Промыть клапан WT-i. Для этого можно использовать средство для промывки карбюраторов. Если есть заведомо рабочий клапан, его можно временно установить для проверки. При проверке также необходимо совершить контрольный заезд.

Если эти меры не окажутся неэффективны, возможно, понадобится замена механизма регулировки фаз в целом. При его заметном износе восстановление проблематично.

Помните, основные причины ошибки Р0011:

несвоевременная замена масла;
некачественное масло и топливо;
ускоренный износ вследствие агрессивного стиля езды.

Видео — ошибка Р0011 на автомобилях КИА и Хёндай:

Работа датчика ДПРВ

Датчик положения распределительного вала (camshaft position sensor) позволяет системе управления зажигания топливной смеси получить информацию в реальном времени о положении вала клапанного механизма. Благодаря наличию этой функции ЭБУ (электронный блок управления) вычисляет момент подачи бензина, что позволяет обеспечить своевременный впрыск топлива в каждый цилиндр.

Наличие датчика распредвала положительно отражается на экономических и динамических показателях двигателя. При неисправности этого элемента система переходит на попарно-параллельный впрыск, который не является оптимальным с точки зрения расхода топлива и силовых показателей мотора.

Ошибка датчика фаз может быть вызвана различными причинами, а внешние проявления также часто различаются. Устранение технической проблемы требует наличия опыта выполнения сложных ремонтных операций. Часто для возобновления нормальной работы двигателя требуется замена датчика положения распредвала. Стоимость ДПРВ не слишком велика, но прежде чем купить запчасть, необходимо убедиться в том, что старый элемент не может быть использован.

Что означает ошибка p0340 (camshaft position sensor)

Ошибка p340 может означать, что в цепи датчика положения распределительного вала произошел обрыв либо блок управления не получает сигнал от сенсора по иным причинам. При отсутствии сигнала от этого элемента, автоматически генерирует данный код неработоспособности системы газораспределения. Помимо ошибки р0340 нередко можно столкнуться и с ошибкой р1602.

Важным условием появления ошибки является наличие минимальной частоты вращения коленвала. Ошибка датчика может быть определена, только в том случае, если обороты двигателя не опустились ниже 600 об/мин.

Каковы симптомы ошибки p0340

Ошибка p0340 часто сопровождается следующими симптомами:

Двигатель не заводится.
Мотор нестабильно работает на холостых оборотах.
Двигатель «троит».
Динамические показатели автомобиля заметно снижаются.
Увеличивается расход топлива.
Слишком шумит цепь привода газораспределительного механизма.

При наличии ошибки p0340 иногда вообще невозможно завести двигатель, но, в большинстве случаев, для запуска мотора потребуется крутить стартером коленвал значительное количество времени. Кроме того, работа ДВС будет оставлять желать лучшего вне зависимости от нагрузки.

«Троение» двигателя также является характерным симптомом при коде ошибки p0340. Отсутствие своевременного воспламенения в одном из цилиндров может сопровождаться детонационным сгоранием топлива, которое может стать причиной более серьезных поломок.

При коде ошибки p0340 на приборной панели всегда горит индикатор Check Engine. При активации этого сигнала рекомендуется запустить сканирование ошибок. По результатам проверки будет выявлена ошибка p0340.

Наличие вышеописанных симптомов ошибки p0340 при эксплуатации автомобиля, оснащенного газобаллонным оборудованием, может означать, что транспортное средство будет терять значительно больше мощности. Кроме того, потребуется часто перенастраивать работу системы питания автомобиля, особенно в том случае, если эксплуатируется пропановая установка последнего поколения.

Насколько серьезной является ошибка p0340

Ошибка 0340 является достаточно серьезной, чтобы ее устранение не откладывать в долгий ящик. Опасные детонационные явления в цилиндре, перегрев мотора, перерасход топлива и снижение динамических показателей, будут постоянно напоминать водителю о необходимости проведения срочного ремонта.

Следует отметить, что стоимость устранения ошибки p340 относительно невелика. Найти квалифицированного специалиста в большом городе, который может справиться с этой работой при минимальных затратах времени, также не составит большого труда.

Ошибка датчика распредвала всегда вызывает повышенный расход топлива поэтому, чем раньше будет устранена техническая проблема, тем быстрее нормализуется этот параметр и работа восстановленного мотора финансово оправдает вложенные в ремонт деньги.

Причины ошибки P0011

На щитке управления загорается чек неисправности двигателя. С целью уточнения проблемы подключается прибор, именно он указывает код ошибки.

Причины ошибки P0011:

Засорение металлических сеточек-фильтров из-за некачественного масла. Это самый распространенный фактор, автовладельцам необходимо точно соблюдать рекомендации производителей автомобилей.
Проблемы с электрической проводкой. Может быть обрыв цепи из-за механических повреждений проводов или окисления контактов. После устранения рекомендуется принять меры для повышения эффективности защитных элементов.
Выход из строя катушки клапана. Причина – резкие скачки напряжения сети питания, физическое старение изоляции обмоток.

Проблемы с функционированием клапана возникают из-за несоблюдения периодичности замены масла или неправильного выбора его марки.

Есть и более сложные причины, которые встречаются намного реже:

неисправность клапана фаз газораспределения на впуске;
растяжения цепи ГРМ;
износ постели распредвала;
проблемы с приводом и его регулировками;
непроходимость масляных каналов;
критический износ шестерен привода ГРМ;
механические повреждения;
износ штока клапана;
нарушение плотности резиновых сальников и уплотнителей.

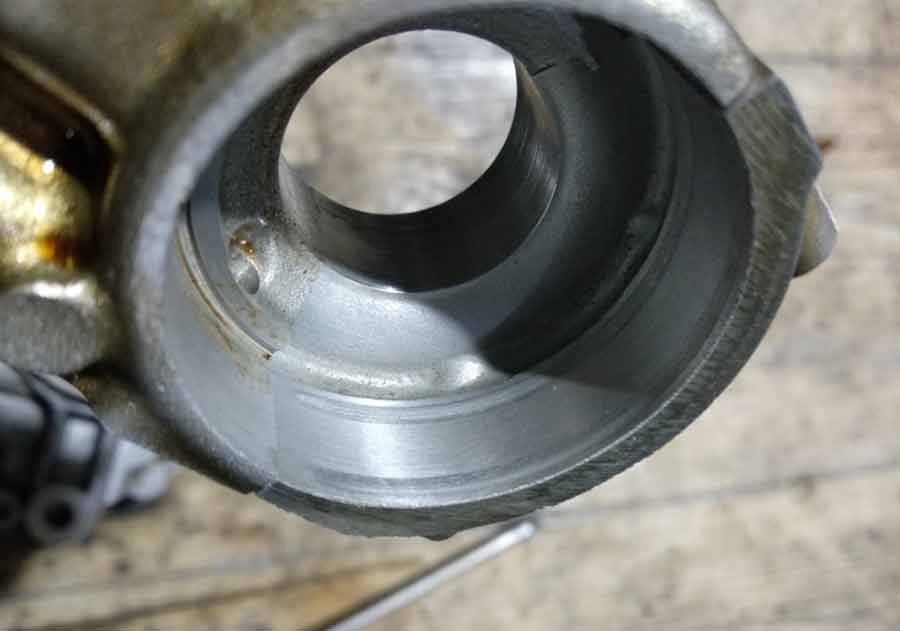

Износ постели распредвала

Для записи ошибки в электронный блок управления требуется до десяти повторений отклонения фактического положения вала от расчетного, на это уходит примерно 20 минут работы двигателя. Только после этого загорается Check Engine и требуется поиск конкретной ошибки.

Признаки ошибки Vehicle Speed Sensor

Внешними признаками возникновения ошибки P0500 является одна или несколько из перечисленных ниже ситуаций:

Полностью или частично (неправильно) работает спидометр и/или одометр (при его наличии). Особенно это актуально для электронных спидометров.
В машинах с автоматической коробкой передач может неправильно (некорректно) переключаться передача, поскольку ЭБУ не может принять правильное решение, с какой скоростью двигается автомобиль.
Система АБС и/или система контроля тяги двигателя (TCS) могут быть отключены (ЭБУ в принудительном порядке переводят их в аварийный режим).
На приборной панели активизируются сигнальные лампы системы АБС и/или системы тормозов.
На некоторых машинах в принудительном порядке максимальная скорость и/или обороты двигателя будут ограничены.

При возникновении хотя бы одной из перечисленных проблем необходимо выполнить диагностику ЭБУ с помощью соответствующих программных средств.

Симптомы кода P0014

Трудность при запуске: требуется ли время для запуска вашего автомобиля? Обычно это связано с проблемой распределительного вала. Слушайте щелчки при повороте ключа. Автомобиль также может завестись и затем умереть. Если проблема не будет устранена, в конечном итоге автомобиль может вообще не заводиться.
Глохнет: аналогично проблемам с запуском, автомобиль может иметь проблемы с холостым ходом или глохнуть наугад, особенно на более низких скоростях.
Уменьшение расхода топлива: значительное уменьшение расхода топлива может быть результатом кода P0014. Уменьшение часто происходит в одночасье, а не постепенно, поэтому его легче заметить.
Шум и вибрация: проблема с распределительным валом также может привести к неровной поездке, поскольку в автомобиль поступает неправильная топливно-воздушная смесь. Вы можете заметить, что ваш автомобиль трясется, выхлопной дым становится больше или двигатель работает громче, чем обычно.

Чтение ошибок в режиме самодиагностики

Запуск диагностического режима на Ниссан Примера P12 производится следующим образом:

Включить зажигание и выждать 3 секунды.
Нажать и отпустить 5 раз на педаль газа в течение 5 секунд.
Через 7 секунд после последнего нажатия еще раз полностью утопить педаль газа и удерживать ее в течение 10 секунд.
Если все сделано правильно то на комбинации приборов Nissan Primera P12 начнёт мигать пиктограмма Check Engine.
Отпустить педаль газа.
Мигание пиктограммы показывает коды ошибок в четырёхзначном формате. Первая цифра кода показывается длинными вспышками, затем идут цифры второго символа и т. д., которые показываются короткими вспышками. Между индикацией цифр дается перерыв 2 секунды. Число вспышек равно значению цифры в коде ошибки, кроме цифры 0 — она обозначается десятью вспышками. Если ошибок несколько, то они будут выводиться последовательно.
Сбросить ошибки можно нажав на педаль газа на 10 секунд, оставаясь в режиме диагностики. Значок Check Engine покажет индикацией код 0000.
Выключить зажигание.

Например, код ошибки 1514 (обрыв в цепи сигнала регулятора холостых оборотов двигателя) будет показан как:

1 — одна длинная вспышка, затем пауза почти 2 секунды.
5 — пять коротких вспышек с интервалом 1 секунда, после чего будет пауза на 2 секунды.
1 — одна короткая вспышка и пауза на 2 секунды.
4 — четыре коротких вспышки через 1 секунду каждая.

Аналогично считываются коды ошибок на следующих моделях Ниссан:

Тиида;
Альмера H16 и Альмера Классик;
Ноут;
Икстрейл;
Кашкай;
Теана;
Мурано;
Навара.

На видео (автор Николай Николаевич) показана процедура считывания ошибок на Ниссан Тиида 2007 года выпуска.

На более раннем Ниссан Примера P11 процедура считывания ошибок иная:

Одновременно нажать на кнопки сброса суточного пробега и настройки часов и удерживать их.
Включить зажигание и отпустить кнопки.
Запустится самодиагностика, при которой стрелки спидометра, тахометра и уровня топлива будут одновременно перемещаться от минимального показания до максимального и обратно.
Вывод кода ошибок на экран одометра осуществляется нажатием любой кнопки на комбинации — первое нажатие показывает версию программного обеспечения, второе выведет на экран непосредственно коды ошибок.

Следует помнить, что ошибки двигателя на P11 так не считываются. Для этого используется другая процедура:

Включить зажигание.
Открыть крышку монтажного блока предохранителей в районе левой ноги водителя.
Поставить перемычку в диагностический разъём между контактами IGN и CHK. На дорестайловых P11 необходимо замыкать крайние правые контакты в верхнем ряду. На рестайлинговых P11 144 замыкают крайний левый и крайний правый контакты в нижнем ряду колодки.
Снять через две секунды перемычку.
По миганию лампы Check Engine можно определить код ошибки. Длинные вспышки дают первый символ кода, короткие — второй. Число вспышек соответствует значению символа. На рестайлинговых P11 144 коды ошибок будут уже четырёхзначными.
Выключить зажигание.

На праворульном Ниссан Вингроад, оснащенном педалью газа с механическим приводом, ошибки выводятся также замыканием пинов в контакте диагностике. Разъем имеет несколько иной вид.

Замыкают пин 1 и 8
