Daewoo nubira

Блоки под капотом

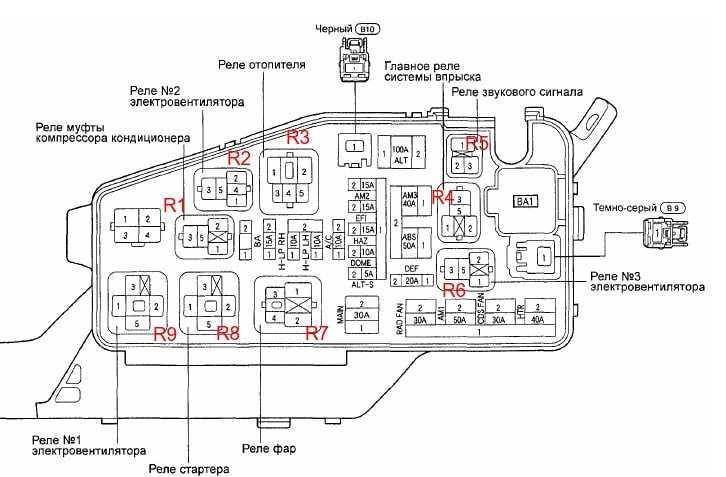

Блок предохранителей и реле

Расположен в левой части моторного отсека, рядом с аккумулятором.

Схема

Обозначение предохранителей

1 60A ABS — АБС
2 140A ALT — Система заряда
3 40A RDI FAN — Вентилятор системы охлаждения
4 40A CDS FAN — Вентилятор системы охлаждения
5 30A RR DEF — Обогрев стекла двери задка и наружных зеркал
6 50A HEATER — Вентилятор отопителя
7 15A H — LP R UPR — Правая фара, дальний свет
8 15A H — LP L UPR — Левая фара, дальний свет
9 25A A / F HTR — Датчик качества рабочей смеси
10 11
12 15A H — LP R LWR — Правая фара, ближний свет
13 15A H — LP L LWR — Левая фара, ближний свет
14 15A HAZARD — Аварийная сигнализация, указатели поворотов
15 20A AM 2 — Система запуска
16 20A TEL — Телефон
17 20A FL DOOR
18
19 7,5A ALT — S — Система зарядки
20 10A HORN — Противоугонная система, клаксон
21 20A EFI — Впрыск топлива
22 10A DOME — Внутреннее освещение, указатели и измерители, многофункциональный дисплей
23 7,5A ECU — B — Бортовой компьютер
24 20A RAD №1 — Аудиосистема
25 26 27
28 50A MAIN — Система запуска

Расшифровка реле

  • A — Отсутствует
  • B — Реле ABS SOL
  • C — Реле вентилятора №3
  • D — Реле вентилятора №1
  • E — Реле э/мотора ABS
  • F — Реле вентилятора №2
  • G — Реле датчика A/F
  • H — Отсутствует
  • I — Реле фар
  • J — Реле стартёра
  • K — Реле обогрева стекла двери задка и наружных зеркал
  • L — Реле магнитной муфты К/В
  • M — Реле клаксона и противоугонной системы
  • N — Реле впрыска топлива

Схема

Описание

  • A — Реле разрыва цепи
  • B — Главное реле двигателя
  • C — Реле обогрева наружных зеркал

Блок реле 2

Схема

  • 1 — 7,5А Предохранитель дневного света фар (DRL)
  • А — Реле № 2 DRL
  • B — Реле № 4 DRL
  • C — Реле № 3 DRL

На этом всё. Если есть что добавить — пишите в комментарии.

Блок в салоне

Находится под панелью приборов со стороны водителя, за защитной крышкой.

На обратной стороне будет актуальное обозначение элементов.

Фото — схема

Описание

1 10/15А Блок управления, Аудио, Часы, Датчик ключа зажигания
2 10А Электронное противоугонное устройство, Круиз-контроль, Диагностика
3 15А Предупреждение об опасности, Иммабилайзер
4 20/25А Система стеклоочистителей, Система дневного света (DRL)
5 10А Панель приборов, ABS, Зуммер, Переключатель передачи, Блок автоматического контроля температуры (АТС), Задние противотуманные фары
6 10А Кондиционирование воздуха, Обогрев заднего ветрового стекла
7 10АФонарь заднего хода
8 20А Прикуриватель, Внутреннее освещение, Сиденья с подогревом
9 10А Аудио система, Часы, Переключатель блокировки коробки передач
10 15А Блок автоматического контроля температуры (АТС), Часы, Система безопасности
11 10А Внутреннее освещение, Сигналы поворота, Аварийная сигнализация
12 10А Электронное противоугонное устройство 25А Система стеклоочистителей
13 15А Система безопасности, Датчик скорости
14 10А DLC, Задний ход, Круиз-контроль, Кондиционирование воздуха
15 15А Подушки безопасности, Обогрев заднего ветрового стекла, Реле зажигания 2
16 15/20А Люк
17 10А АБС, ESP
18 10А Панель приборов
19 Запасные
20 Запасные

Рядом могут располагаться отдельные реле: Реле АБС, Реле электродвигателя вентилятора обогревателя.

Предохранители и реле Honda CR-V 3

Рассмотрены автомобили Хонда СРВ 3 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска.

В зависимости от года выпуска и комплектации автомобиля расположение предохранителей и реле может отличаться от вашей, поэтому смотрите схему, расположенную на наклейках вашего автомобиля.

Блок предохранителей и реле в моторном отсеке honda cr-v 3.

Расположен слева задней части моторного отсека.

Схема расположения предохранителей и реле в блоке.

наклейка расположена на внутренней стороне крышки блока.

хонда срв 3 с дизельным двигателем.

для увеличения нажмите на изображении.

Реле электромагнитной муфты компрессора кондиционера

(100A) Главный предохранитель аккумуляторной батареи

(50A) Главный предохранитель фар

(30A) Преднатяжители ремней безопасности

(80A) Главный предохранитель дополнительного оборудования

(70A) Блок управления свечами накаливания

(40A) Главный предохранитель электрических стеклоподъемников

(7,5A) Электромагнитная муфта компрессора кондиционера

(15A) Управление двигателем

(7.5A) Блок управления системой впрыска

(40A) Блок управления электродвигателем вентилятора кондиционера/отопителя

(30A) Обогреватель заднего стекла

(10A) Фонари заднего хода

(7,5A) Освещение салона

(30A) Подогреватель топлива

(30A) Электродвигатель основного вентилятора

(7,5A) Подогреватель топлива

(15A) Звуковой сигнал, стоп-сигналы

(15A) Аварийная световая сигнализация

(30A) Электродвигатель вентилятора конденсатора кондиционера

(20A) Управление двигателем

(20A) Электропривод передних сидений

(20A) Электропривод передних сидений

(30A) Омыватель фар

расположение предохранителей и реле в монтажном блоке под капотом для автомобилей хода срв 3 с бензиновым двигателем.

для увеличения нажмите на изображении.

описание и назначение.

Реле катушки зажигания

Реле электромагнитной муфты компрессора кондиционера

Реле кислородного датчика

Реле обогревателя заднего стекла

Реле системы управления двигателем

Реле очистителя заднего стекла

Реле электродвигателя вентилятора кондиционера/отопителя

Реле блока управления дроссельной заслонкой

Реле электродвигателя вентилятора конденсатора кондиционера

(100A) Главный предохранитель аккумулятора

(50A) Замок зажигания

(50A) Главный предохранитель фар, Главный предохранитель электрических стеклоподъемников

(30A) Преднатяжители ремней безопасности

(20A) Электродвигатель вентилятора конденсатора кондиционера

(20A) Электродвигатель вентилятора системы охлаждения

(30A) Обогреватель заднего стекла

(40A) Блок управления электродвигателем вентилятора кондиционера/отопителя

(15A) Аварийная световая сигнализация

(15A) Управление двигателем

(15A) Звуковой сигнал, стоп-сигналы

(20A) Электропривод передних сидений

(20A) Электропривод передних сидений

(7,5A) Электродвигатель вентилятора конденсатора кондиционера

(30A) Преднатяжители ремней безопасности

(15A) Катушки зажигания

(15A) Управление двигателем

(7,5A) Электромагнитная муфта компрессора кондиционера

(15A) Управление двигателем

(7.5A) Освещение салона

(10A) Фонари заднего хода

Дополнительный блок под капотом.

Блок предохранителей в салоне honda cr-v.

Находится под панелью приборов со стороны водителя.

Схема расположения предохранителей — бензин.

для увеличения нажмите на изображении.

Реле электропривода стеклоподъемников

Реле топливного насоса

(7.5A) Электрические стеклоподъемник

(15A) Топливный насос

(7,5A) Блок управления системой ABS/VSA

(15A) Подогреватель передних сидений

(20A) Противотуманные фары

(10A) Лампы системы освещения в дневное время

(10A) Очиститель заднего стекла

(7,5A) ODS (Система обнаружения пассажиров на сиденьях)

(7,5A) Приборная панель

(10A) Электронный блок управления SRS

(10A) Правая фара (дальний свет)

(10A) Левая фара (дальний свет)

(7,5A) Маломощные лампы (внутреннее освещение салона)

(7,5A) Маломощные лампы (Наружные приборы освещения)

(10A) Правая фара (ближний свет

(10A) Левая фара (ближний свет)

(20A) Главный предохранитель цепи дальнего света фар

(15A) главный предохранитель маломощных ламп

(7,5A) Задний противотуманный фонарь

(20A) Главный предохранитель цепи ближнего света фар

Блок в салоне рено меган 2

Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.

1 Резерв
2 Резерв
3 Резерв
4 3А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5 20А Обогрев сидений водителя и переднего пассажира
6 20А Электрозамки всех дверей
7 15А Прикуриватель
8 7,5А Обогрев наружных зеркал
9 10А Блок управления ABS
10 15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11 15А Стоп-сигнал
12 Резерв
13 25А Электродвигатель стеклоподъемника двери водителя
14 25А Электродвигатель стеклоподъемника двери перед­него пассажира
15 20А Комбинация приборов, электропривод наружных зеркал
16 15А Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17 15А Электродвигатель стеклоочистителя двери задка
18 20А Блок управления электрооборудованием салона, реле дополнительного оборудования
19 30А Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20 40А Электродвигатели стеклоподъемников задних дверей
21 20А 40А Электродвигатель люка салона, электропривод складывающейся крыши
R1 Реле электродвигателей стеклоподъемников всех дверей
R2 Реле дополнительного оборудования

В данной статье рассмотрены предохранители автомобилей рено меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми (K4J, K4M, F4R) и дизельным (F4R) двигателями. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и моторном отсеке.

Где расположен блок предохранителей.

Предохранители установлены в монтажном блоке в салоне автомобиля. Он расположен в нижней левой части панели приборов со стороны водителя и закрыт крышкой (см. рис.).

На крышке нанесена схема расположения предохранителей

Расшифровка блока предохранителей в салоне

Номер Сила тока,А Защищаемая цепь
Резерв
Резерв
Резерв
АР1А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
BPR1 Обогрев сидений водителя и переднего пассажира
Электрозамки всех дверей
Прикуриватель
15RP Обогрев наружных зеркал
SP15 Блок управления ABS
Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони-рования) и вентиляции салона, блок управления охранной сигнализацией
SP17 Стоп-сигнал
Резерв
BP55 Электродвигатель стеклоподъемника двери водителя
BP70 Электродвигатель стеклоподъемника двери перед-него пассажира
ВСРЗ Комбинация приборов, электропривод наружных зеркал
ВР32 Звуковой сигнал, диагностический разъем, электро-двигатель стеклоочистителя ветрового окна
ВР25 Электродвигатель стеклоочистителя двери задка
ВР77 Блок управления электрооборудованием салона, реле дополнительного оборудования
Электродвигатель системы отопления (кондициони-рования) и вентиляции салона
BP87/BP48 Электродвигатели стеклоподъемников задних дверей
20, 40 BP93 Электродвигатель люка салона, электропривод складывающейся крыши
Реле электродвигателей стеклоподъемников всех дверей
Реле дополнительного оборудования

Расположение монтажного блока предохранителей в моторном отсеке.

1 — бачок системы охлаждения двигателя; 2 — трубопровод компрессора кондиционера; 3 — правая опора подвески силового агрегата; 4 — пробка маслоналивной горловины; 5 — датчик абсолютного давления в ресивере; 6 — ресивер; 7 — транспортная проушина; 8 — дроссельный узел; 9 — бачок главного тормозного цилиндра; 10 — воздухоподводящий рукав; 11 — электронный блок управления двигателем; 12 — корпус воздушного фильтра; 13 — крышка монтаж- ного блока реле и предохранителей; 14 — аккумуляторная батарея; 15 — воздухозаборный рукав; 16 — водораспределитель; 17 — датчик детонации; 18 — датчик температуры воз- духа в ресивере; 19 — крышка бачка омывателя ветрового стекла

Схема расположения предохранителей под капотом

Видео как добраться до предохранителей в моторном отсеке Renault Megane2.

Расшифровка предохранителей под капотом Renault Megane 2

Предохранители и реле Renault Megane 2 (фаза 1 и фаза 2)

Как собственно и все автомобили, Renault Megane 2 не является исключением в отношении защиты цепей и управления силовыми сигналами. Для этих целей в машине есть блоки реле и предохранителей. Один в салоне, три в подкапотном пространстве: один на клеймах аккумулятора, второй на кожухе в коробке предохранителей, третий на салазках выдвижной. Именно об этих блоках и местах установки, а еще точнее о расположении предохранителей, о их номиналах и функциональности вам и будет рассказано в этой статье. Информация будет приведена для машин Рено меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми (K4J, K4M, F4R) и дизельным (F4R) двигателями.

Где расположен блок предохранителей и реле в салоне Renault Megane 2

Блок предохранителей в салоне расположен в панели приборов снизу слева. Для наглядности взгляните на фото, по ним хорошо видно, где же расположен этот блок. До этого блока легко добраться, легко проверить в нем целостность предохранителей.

Сам блок выглядит вот так…

…а обозначение предохранителей и номиналы в нем следующие.

Номер Сила тока, А Наименование предохранителя/реле Защищаемая цепь
1 Резервный
2 Резервный
3 Резервный
4 3 АР1А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5 20 BPR1 Обогрев сидений водителя и переднего пассажира
6 20 BR3 Электрозамки всех дверей
7 15 Прикуриватель
8 7,5 15RP Обогрев наружных зеркал
9 10 SP15 Блок управления ABS
10 15 SP2 Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11 15 SP17 Стоп-сигнал
12 Резерв
13 25 BP55 Электродвигатель стеклоподъемника двери водителя
14 25 BP70 Электродвигатель стеклоподъемника двери перед­него пассажира
15 20 ВСРЗ Комбинация приборов, электропривод наружных зеркал
16 15 ВР32 Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17 15 ВР25 Электродвигатель стеклоочистителя двери задка
18 20 ВР77 Блок управления электрооборудованием салона, реле дополнительного оборудования
19 30 SP3 Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20 40 BP87/BP48 Электродвигатели стеклоподъемников задних дверей
21 20, 40 BP93 Электродвигатель люка салона, электропривод складывающейся крыши
R1 Реле электродвигателей стеклоподъемников всех дверей
R2 Реле дополнительного оборудования

Теперь де можно о блоках и местах в подкапотном пространстве. Начнем с того, что попроще.

Мазда Демио dy — предохранители и реле

Mazda Demio DY (2 поколение) выпускалось в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 году с маркировками DY3R, DY3W, DY5R, DY5W. За это время модель прошла рестайлинг. В нашей публикации вы найдёте описание реле и предохранителей Мазда Демио dy со схемами блоков и фото примерами исполнения. Выделим предохранитель прикуривателя. Данные схемы подойдут так же и владельцам Mazda Verisa

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Не подходит поколение модели? Вот описание для 1 го.

p, blockquote 4,0,0,0,0 —>

Блоки в салоне

Блок предохранителей

Он расположен в нижней части панели приборов, не далеко от руля, за защитной крышкой.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

p, blockquote 8,0,0,0,0 —>

Пример обозначений с крышки блока

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Схема

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Описание

p, blockquote 13,0,0,0,0 —>

1 15А ROOM — Освещение салона, подсветка багажного отделения, магнитола
2 15А CIGAR — Прикуриватель
2 15А AUX PWR — Розетка для подключения дополнительного оборудования (Mazda Verisa)
3 7,5А MIRROR — Электропривод боковых зеркал заднего вида, магнитола
4 10А METER — Комбинация приборов
5 20А WIPER — Стеклоочистители и смыватели
6 10А SAS — Система активной безопасности (подушки безопасности)
7 15А ENGINE — Система управления двигателем
8 15А АУТ — Блок управления АКПП (Mazda Demio)
9 30А P.WIND — Электропривод стекло подъемников
10 7,5А M.DEF — Боковые зеркала (Mazda Verisa, Mazda Demio с 2005 г.)
11 15А S-WARM — Подогрев сидений
12 7,5А ST.SIG — Зажигание, Стартер, Запуск
13 7,5А TAIL — Габаритные огни, подсветка номерного знака
14 7,5А — Освещение салона, подсветка комбинации приборов
15 7,5А MAG.CLUCH — Электро магнитная муфта компрессора кондиционера
16 7,5А А/С — Кондиционер
17 10А R.WIP — Стеклоочиститель и омыватель стекла задней двери
18 10А BACK — Фонарь заднего хода
19 25А SUNROOF — Люк* (Mazda Demio)

Некоторые реле установлены в салоне вне блока предохранителей.

p, blockquote 15,1,0,0,0 —>

Схема расположения

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Расшифровка

p, blockquote 18,0,0,0,0 —>

  • 13 — монтажный блок под панелью приборов со стороны переднего пассажира (реле электродвигателя очистителя лобового стекла, реле режима работы очистителя лобового стекла на высокой скорости, реле электронасоса омывателя лобового стекла, реле электродвигателя очи­стителя заднего стекла, реле электронасоса омывателя заднего стекла, реле габаритов, реле звукового сигнала)
  • 14 — прикуриватель
  • 15 — датчик наличия ключа в замке зажигания
  • 16 — замок зажигания.

Блок под капотом

Находится в левой части подкапотного пространства.

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Фото — пример исполнения

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,1,0 —>

Схема с крышки блока

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Схема

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 27,0,0,0,0 —>

1 100А MAIN — Главный предохранитель
2 30А FAN — Электродвигатель вентилятора конденсатора
3 60А IG KEY1 — Предохранитель для различных цепей
4 40А HEATER — Отопитель
5 15А FUEL PUMP — Топливный насос
6 30А DEFOG — Обогреватель стекла задней двери
7 10А EGI COMP1 — Система управления двигателем
8 15А STOP — Стоп-сигналы и звуковой сигнал
9 15А HAZARD — Аварийная сигнализация
10 30А IG KEY2 — Предохранитель для различных цепей
11 15А ETV — Электрический привод дроссельной заслонки (Mazda Verisa, Mazda Demio с 2005 г.)
12 25А BTN — Предохранитель для различных цепей
13 30А ABS-P — Анти блокировочная система тормозов (АБС)
14 20А ABS-V — Анти блокировочная система тормозов (АБС)
15 15А FOG — Противотуманные фары
16 20А P.WIND — Электропривод стело подъемника
17 30А DOOR LOCK — Центральный замок
18 15А EGI INJ — Система управления двигателем
19 15А EGI COMP2 — Система управления двигателем
20 10А HEAD L HI — Дальний свет (левая фара)
21 10А HEAD R HI — Дальний свет (правая фара)
22 10А HEAD LLO HLGN — Ближний свет (левая фара)
22 20А HEAD LLO HID — Ближний свет (левая фара)
23 10А HEAD RLO HLGN — Ближний свет (правая фара)
23 20А HEAD RLO HID — Ближний свет (правая фара)

Назначение реле

p, blockquote 28,0,0,0,0 —>

  • R1 Реле №1 вентилятора системы охлаждения
  • R2 Реле кондиционера
  • R3 Реле электродвигателя вентилятора отопителя
  • R4 Реле обогревателя заднего стекла
  • R5 Реле стартера
  • R6 Реле топливного насоса
  • R7 Реле ближнего света фар
  • R8 Реле дальнего света фар
  • R9 Главное реле
  • R10 Реле №2 вентилятора системы охлаждения

p, blockquote 29,0,0,0,0 —> p, blockquote 30,0,0,0,1 —>

На этом мы закачиваем данный материал. Помог ли он вам? Если остались вопросы — задавайте их в комментарии.

Блоки под капотом

Расположение

Описание

  1. реле ABS (до 08.1998 г.)
  2. блок предохранителей и реле в моторном отсеке (R/B №2).

Блок предохранителей и реле

Он находится в левой части под копотного пространства рядом с аккумулятором.

Фото пример

Схема

Назначение

  • R1 — реле муфты компрессора кондиционера
  • R2 — реле 2 электро вентилятора
  • R3 — реле отопителя
  • R4 — главное реле системы впрыска
  • R5 — реле звукового сигнала
  • R6 — реле 3 электро вентилятора
  • R7 — реле фар
  • R8 — реле стартера
  • R9 — реле 1 элеткро вентилятора
  • DOME 10 А — освещение салона, — центральный замок, — комбинация приборов, — навигационная система и аудиосистема, — система предупреждения об оставленном ключе зажигания и прикуриватель
  • HTR 40 А — кондиционер
  • АМ1 50 А — электропривод люка, — центральный замок, — электропривод стеклоподъемников
  • MAIN 30 А — система запуска и зажигания, — фары
  • HAZ 15A — звуковой сигнал, — указатели поворота и аварийная сигнализация
  • АМ2 15А — система запуска и зажигания
  • ALT-S 5 А — система зарядки
  • ABS 50 А — антиблокировочная система тормозов
  • RAD FAN 30 А — вентиляторы системы охлаждения
  • CDS FAN 30 А — вентилятор конденсатора
  • EFI15A — система управления двигателем, — антиблокировочная система тормозов (с 09.1999 г.)
  • ALT 100 А — система зарядки
  • DEF 20 А — обогреватель заднего стекла.
  • H-LP LH 10A — Левая фара
  • H-LP RH 10А — Правая фара

Тест-драйв

Внешний вид

Daewoo Nubira второго поколения выглядит вполне симпатично, впрочем, ничего запоминающегося в облике корейского автомобиля нет. Очертания кузова — округлые, равно как и конфигурация оптики.

Экстерьер лишен агрессии, при этом дорожный просвет не слишком высокий — всего 140 миллиметров. Это заставляет осмотрительней выбирать маршрут и аккуратней взбираться на бордюры.

Внутреннее пространство

Существуют два варианта отделки салона: темный и светлый. Последний смотрится наиболее выигрышно и делает интерьер Дэу Нубира более респектабельным, уютным и благородным. Что касается качества материалов отделки, то оно не очень высокое, ибо пластик всюду жесткий, а ткань на дверных картах и креслах быстро марается, засаливается.

Приборный щиток с крупными «блюдцами» спидометра и тахометра читается отлично благодаря крупному, четкому шрифту. Дополнительную информативность ему придает индикатор незакрытых дверей.

Что касается центральной консоли, то она очень широкая, но при этом не перегружена клавишами. Впрочем, больше всего кнопок можно наблюдать лишь на блоке штатной аудиосистемы, а когда она отсутствует, то консоль приобретает крайне аскетичный вид.

Блок под капотом

Находится рядом с аккумуляторной батареей под защитной крышкой.

Пример исполнения на фото

Общая схема

Обозначение

1 30А Главный предохранитель для предохранителей 1 — 5
2 30А Электродвигатель нагнетателя воздуха
3 20А Вентилятор охлаждения, первая скорость
4 60А ABS, ESP
5 30А Замок зажигания 2
6 30А Замок зажигания 1
7 20А Стеклоподъемники
8 20А Вентилятор охлаждения, вторая скорость
9 10А Не используется
10 15А Не используется
11 20А Не используется
12 15А Аварийная сигнализация
13 25А Не используется
14 30А Не используется
15 30А Обогрев заднего ветрового стекла
16 20А DIS
17 15А Система впрыска
18 Резерв
19 15А Топливный насос
20 10А Правый наружный свет (ы)
21 10А Левый наружный свет (ы)
22 15А Электронный блок управления
23 20А Стоп-сигналы
24 20А Электропривод сидений
25 10А Правый дальний свет
26 10А Правый ближний свет
27 10А Зеркало с подогревом
28 15А Центральный замок
29 15А Антенна
30 10А Левый дальний свет
31 10А Левый ближний свет
32 10А Электропривод зеркал
33 10А Кондиционирование воздуха
34 25А Фары
35 10А Сигнал
36 Резерв
37 15А Противотуманные фары
R1 Фары
R2 Топливный насос
R3 Передние противотуманные фары
R4 Вентилятор охлаждения, первая скорость
R5 Задние фонари
R6 Сигнал
R7
R8 Кондиционирование воздуха
R9 Вентилятор охлаждения, вторая скорость
R10 Замок зажигания 2
R11 Обогрев заднего ветрового стекла
R12 Замок зажигания 1
D Диод — кондиционер

Блок в салоне Daewoo Leganza

Находится под панелью приборов со стороны водителя, за защитной крышкой.

НA обратной стороне будет актуальное обозначение элементов.

Фото схема

Описание

1 10/15А Блок управления, Аудио, Часы, Датчик ключа зажигания
2 10А Электронное противоугонное устройство, Круиз-контроль, Диагностика
3 15А Предупреждение об опасности, Иммабилайзер
4 20/25А Система стеклоочистителей, Система дневного света (DRL)
5 10А Панель приборов, ABS, Зуммер, Переключатель передачи, Блок автоматического контроля температуры (АТС), Задние противотуманные фары
6 10А Кондиционирование воздуха, Обогрев заднего ветрового стекла
7 10АФонарь заднего хода
8 20А Прикуриватель, Внутреннее освещение, Сиденья с подогревом
9 10А Аудио система, Часы, Переключатель блокировки коробки передач
10 15А Блок автоматического контроля температуры (АТС), Часы, Система безопасности
11 10А Внутреннее освещение, Сигналы поворота, Аварийная сигнализация
12 10А Электронное противоугонное устройство 25А Система стеклоочистителей
13 15А Система безопасности, Датчик скорости
14 10А DLC, Задний ход, Круиз-контроль, Кондиционирование воздуха
15 15А Подушки безопасности, Обогрев заднего ветрового стекла, Реле зажигания 2
16 15/20А Люк
17 10А АБС, ESP
18 10А Панель приборов
19 Запасные
20 Запасные

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Описание

  1. реле топливного насоса,
  2. электронный блок управления двигателем,
  3. приемник дистанционного управления центральным замком (с 04.2001 г.),
  4. блок управления камерой заднего обзора (до 04.2000 г.),
  5. центральный монтажный блок,
  6. усилитель аудиосистемы (до 04.2001 г.),
  7. ТВ-тюнер (до 04.2000 г.),
  8. блок управления камерой заднего обзора (с 04.2001 г.),
  9. блок реле №1 (R/B №1),
  10. реле заднего отопителя,
  11. монтажный блок под приборной панелью,
  12. реле центрального замка (до 04.2001 г.),
  13. блок реле в нижней части передней стойки,
  14. реле АСС,
  15. CD-чейнджер (до 04.2001 г.),
  16. датчик замедления,
  17. блок управления SRS,
  18. блок управления системой парковки,
  19. электронный блок управления ABS и 4WD, электронный блок управления ABS (2WD, до 04.2001 г.).

Блок предохранителей

Монтажный блок предохранителей находится в нижней части панели приборов за защитной крышкой.

Пример схемы с крышки блока

Схема

Обозначение

1 7,5A TURN — Индикаторы указателей поворота
2 7,5A IDLE UP — Электронный блок управления двигателем
3 30A DOOR — Замки дверей
4 7,5A STARTER — Электронный блок управления двигателем
5 10A TAIL — Габариты подсветка номера
6 20A WIPER — Стеклоочистители и стеклоомыватели
7 10A ECU-IG — АБС, система парковки, электронный блок управление системы полного привода
8 15A METER АС — Кондиционер и отопитель
9 15A STOP — Стоп-сигналы, дополнительный стоп-сигнал
10 15A LITER, RADIO — Часы, радио, проигрыватель компакт дисков, предохранитель прикуривателя, система управления зеркалами
11 7,5A IG — Электронный блок управления двигателем
12 30A RR DEF — Обогреватель заднего стекла
13 10A RR HEATER — Задний отопитель
14 15A FR FOG — Передние противотуманные фары
40А AM1 — Группа питания контактор замков зажигания
30А POWER — Стеклоподъемники
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
