Предохранители лада ларгус и реле со схемами, расположение блока в салоне

Описание и назначение предохранителей в салоне Лады Приора

Салонный блок является основным. Именно от него по кузову расходятся все остальные потребители. В зависимости от комплектации, плавкие вставки и реле могут иметь разное назначение. Более подробно все расписано в таблицах.

Таблица салонных предохранителей:

Номер Номинал Стандарт/норма Норма+кондиционер/Люкс
F1 25 Вентилятор охлаждения Запасной
F2 25 Обогрев заднего стекла Питание реле обогрева стекла, блок управления электропакетом, элемент обогрева заднего стекла, питание монтажного блока
F3 10 Дальний свет правой блок-фары Дальний свет правой блок-фары, щиток приборов, индикатор дальнего света на щитке
F4 10 Дальний свет левой блок-фары Дальний свет левой блок-фары
F5 10 Клаксон Питание реле клаксона, питание монтажного блока, включение тревожного сигнала штатной охранной системы
F6 7,5 Ближний свет левой блок-фары Ближний свет левой блок-фары
F7 7,5 Ближний свет правой блок-фары Ближний свет правой блок-фары
F8 10 Сигнал тревоги штатной сигнализации Питание монтажного блока, сигнал тревоги штатной сигнализации
F9 25 Отопитель Запасной
F10 7,5 или 10 Салонный плафон, подсветка щитка приборов, стоп-сигнал Щиток приборов, концевой выключатель стоп-сигнала, лампы сигналов торможения, освещение салона, дополнительный стоп-сигнал
F11 10 или 20 Мотор стеклоочистителя Питание монтажного блока, стеклоочиститель, кнопка обогрева заднего стекла, очиститель заднего стекла, блок управления подушек безопасности
F12 20/10 «Плюс» после замка зажигания Щиток приборов, ЭБУ электропакета, ЭБУ электромеханического усилителя руля, концевой выключатель лампы заднего хода, блок управления штатных парктроников
F13 15 Прикуриватель Прикуриватель
F14 5 Габарит левой блок-фары, освещение номерного знака и багажника Габаритный свет по левому борту, щиток приборов, индикатор включенного света, освещение номерного знака и багажника, ЭБУ электропакета
F15 5 Габаритный свет правой блок-фары Габаритный свет по правому борту, плафон вещевого ящика
F16 10 Питание АБС Питание АБС
F17 10 Левая ПТФ Левая ПТФ
F18 10 Правая ПТФ Правая ПТФ
F19 15 Обогрев сидений Выключатель обогрева сидений, элементы обогрева
F20 5 или 10 Иммобилайзер Выключатель и сигнализатор рециркуляции воздуха в салоне, питание монтажного блока, реле ближнего света и габаритов, питание реле вентилятора отопителя, ЭБУ стеклоочистителя, ЭБУ климат-контроля, датчик света и дождя
F21 7,5 или 5 Задние ПТФ Аварийная сигнализация, ЭБУ климат-контроля, питание колодки диагностики
F22 20 Запасной Мотор стеклоочистителя – автоматический режим очистки, питание монтажного блока, питание реле высокой скорости стеклоочистителя
F23 7,5 Запасной Блок управления стеклоочистителем
F24 С 24 по 30 Резерв С 24 по 30 Резерв
F25
F26
F27
F28
F29
F30
F31 30 ЭБУ электропакета ЭБУ электропакета
F32 Запасной Запасной

Таблица Реле:

Номер реле Обозначение
K1 Электровентилятор охлаждения (Норма) или ближнего света (комплектация ЛЮКС)
K2 Обогрев стекла
K3 Реле стартера
K4 Реле зажигания
K5 Резерв
K6 Реле омывателя и стеклоочистителя
K7 Реле дальнего света фар
K8 Звуковой сигнал
K9 Сигнал тревоги штатной сигнализации
K10 Реле ПТФ
K11 Обогрев сидений
K12 Запасной

Чтобы запитывать цепи ЭБУ двигателя, в салоне также размещают небольшой блок плавких вставок и реле под торпедо в центральной части салона.

Таблица дополнительного монтажного блока:

Наименование Номинал Обозначение
Предохранитель F1 15 Питание главного реле и блокировки стартера
Предохранитель F2 7,5 Питание ЭБУ
Предохранитель F3 15 Питание топливного насоса
Реле К1 Главное реле
Реле К2 Реле топливного насоса

Вставки в этом блоке перегорают реже, зато очень часто выходят из строя реле. Поэтом при неполадках топливного насоса, следует заглядывать, в первую очередь, сюда.

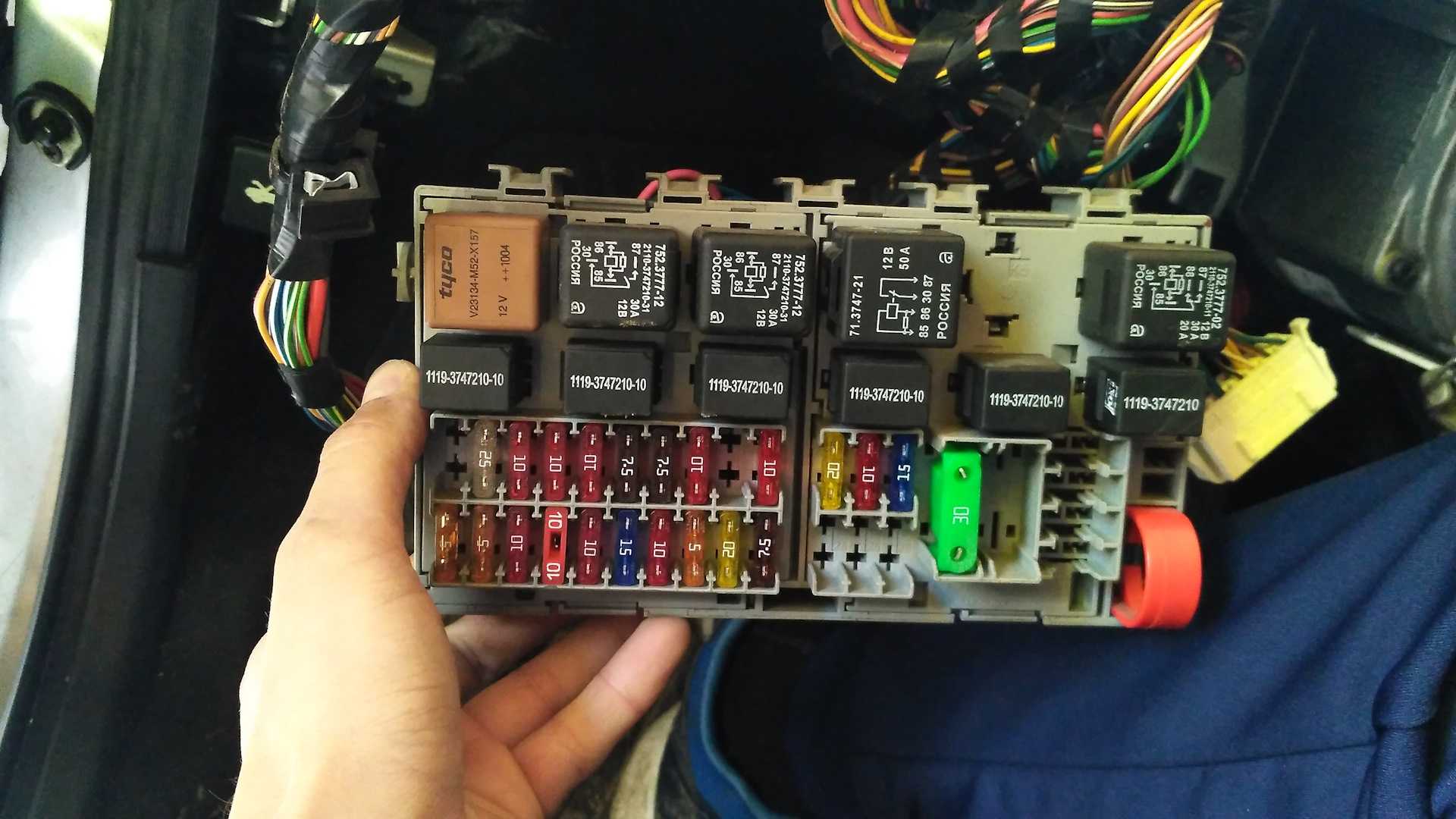

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

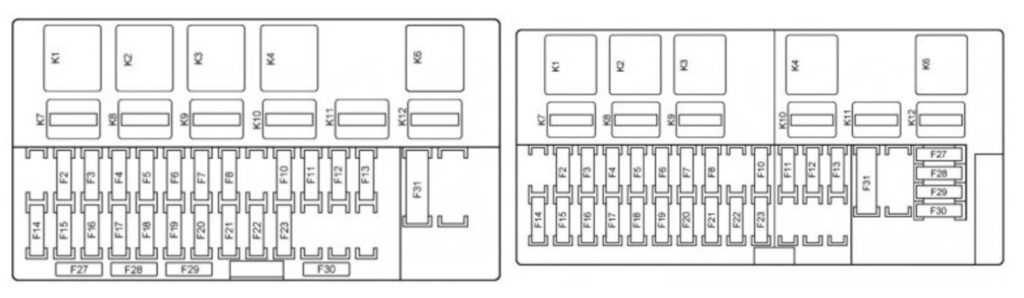

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
  3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
  4. F4 — 10А — Лампа дальнего света левой фары.
  5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света левой фары.
  7. F7 — 7,5А — Лампа ближнего света правой фары.
  8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара левая сторона.
  18. F18 — 10А — Противотуманная фара правая сторона.
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
  22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервное гнездо.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
  26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Видео работы стандартного и не оригинального звуковых сигналов на Логане

Оригинальный звуковой сигнал.

Не оригинальный звуковой сигнал

Электрическая схема подключения двух тонального звукового сигнала на легковом автомобиле Лада Ларгус достаточно проста, так как отсутствует реле его включения. Получается, что оба сигнала, при их включении соединяются через предохранитель и кнопку его включения напрямую к источнику тока АКБ или генератору.

Если при нажатии на кнопку включения звукового сигнала, расположенную на левом рычаге под рулевого переключателя (что является необычным для автомобилей ВАЗа), не слышно ни единого звука, говорящего о том, что сигнал не сработал, то водителю придётся искать возникшую неисправность в его электрической схеме. Первым делом, необходимо проверить состояние предохранителя F17 (15А), защищающего только эту электрическую цепь, расположенного в монтажном блоке салона с левого торца передней панели. Место его нахождения можно определить по пиктограмме, нанесённой на обратной стороне крышки, закрывающей монтажный блок.

Перегоревший предохранитель F17 заменяем на новый. Если после включения звукового сигнала этот предохранитель вновь выходит из строя, то придётся искать место короткого замыкания в его электрической цепи. А если предохранитель F17 окажется целым, тогда вероятнее всего Вам придётся искать неисправность в левом под рулевом переключателе, так как именно там наиболее часто отламывается у основания пайки чёрный провод, в результате чего, питание к звуковым сигналам перестаёт подаваться.

Устранить эту неисправность можно двумя путями. Первый путь, заключающийся в замене под рулевого переключателя, наиболее затратный в финансовом плане, так как цены на него достаточно высоки. Второй путь, только для тех водителей, кто может нормально пользоваться паяльником и не побоится разобрать этот под рулевой переключатель. Для этого потребуется снять кожух, закрывающий рулевую колонку, открутить пару саморезов и вынуть корпус переключателя. Но, для пайки потребуется паяльник с тонким жалом, так как контакт, к которому нужно припаять провод находится в углублении.

К возможным неисправностям можно отнести и выход из строя самих звуковых сигналов, но вероятность того, что не будут работать сразу оба, достаточно мала. А если один из них работать отказывается, то добраться до места его расположения (за бампером) можно сняв защиту правой или левой колесной арки в зависимости от того, какой из звуковых сигналов перестал работать.

Источники

  • https://www.tungrem.ru/avtomobili-lada/lada-largus/438-ne-rabotaet-zvukovoj-signal-na-lada-largus
  • https://carfrance.ru/kak-zamenit-zvukovoj-signal-na-reno-logan/
  • https://helping-auto.ru/vaz/lada-largus/ne-rabotaet-signal-na-lada-largus/

Схема предохранителей Лада Ларгус под капотом

Монтажный блок в транспортных средствах семейства Largus служит местом расположения для всех реле и части предохранителей. Из последних представлены те, что защищают цепи системы управления мотором. Предохранители обозначены буквой F. Блок расположен слева от аккумулятора. Чтобы до него добраться, отжимают фиксаторы, держащие крышку сбоку, сзади и спереди.

№ реле/предохранителя Сила тока (ампер) Назначение реле/ предохранителя
231 (А). Реле противотуманок
753(B) Реле насоса омывателя фар
233 Реле вентилятора отопителя
F1/F2 60 Электронное управление системами ABS и ESP
F1/F2 50/25 Переключатель наружного освещения, блок предохранителей в салоне
700(A), Реле электровентилятора системы охлаждения
474(B) Реле включения компрессора кондиционера
F1 30 Питание блока реле
F2 25 Питание реле системы впрыска
F3 5 Питание реле системы впрыска, ЭБУ
F4 15 Не используется
238(A) Реле блокировки впрыска
236(B) Реле топливного насоса

Назначение реле и предохранителей в монтажном блоке расположенном в моторном отсеке

Каждый элемент конструкции монтажного блока отвечает за собственную цепь или отдельный прибор.

Назначение плавких вставок:

  • 43 – питание электрики ГБО;
  • 44/45 – управление блоками АБС;
  • 46 – запитка замка зажигания;
  • 47 – сигнал на салонные предохранители, расположенные после замка зажигания;
  • 51 – бензонасос, ЭСУД, реле ЭБУ, головного вентилятора, защита катушек зажигания (зависит от модификации), фазораспределение, продувка адсорбера и ДК 1;
  • 52 – муфта системы кондиционирования, головной кулер радиатора.

Отдельно следует рассмотреть защитные реле, расположенные в блоке:

  • 299/1 – противотуманки и омыватель головной оптики;
  • 299/2 – включение печки;
  • 597/1 – контроль систем АБС и ЕСП;
  • 597/3 – привод переключателя наружной оптики, запитка салонного блока предохранителей;
  • 784 – контроль активации вентилятора радиатора и кондиционера.

Блок предохранителей в моторном отсеке (ВАЗ 11189 (8-кл.), 21129 (16-кл.))

Вторая часть системы безопасности электроники находится под капотом. На рисунке, монтажный блок указан буквой «В» и скрывается под пластиковой крышкой. Для открытия панели следует отщелкнуть пластиковые клипсы или выкрутить 4 винта (зависит от модификации).

Для 8 и 16 клапанной версии размещение площадки одинаково.

Предохранители и реле Lada Largus

Рассмотрены автомобили 2012, 2013, 2014 года выпуска. Бензиновые двигатели: 1.6 л 8V (К7М), 1.6 л 16V (К4М)

Где находятится блок предохранителе и реле.

Один в монтажном блоке под капотом — цифра 14 на изображении.

Для доступа к предохранителям и реле отожмите боковой, задний и передний фиксаторы и снимите крышку.

Вот и сам блок с открытой крышкой.

Назначение предохранителей и реле монтажного блока в моторном отсеке ларгус.

Номер панели реле/ предохранителей Номер реле/ предохранителя Назначение реле/ предохранителя
299-1 231 (А) Реле противотуманных фар
753(B) Реле насоса омывателя фар
299-2 233 Реле вентилятора отопителя
597-1 F1 (60 A), F2 (60 А) Электронный блок управления системами ABS и ESP
597-3 F1 (50 A), F2 (25 А) Переключатель наружного освещения, блок предохранителей в салоне
784 700 (А) Реле электровентилятора системы охлаждения
474 (В) Реле включения компрессора кондиционера
1047 F1 (30 А), Питание блока реле
F2 (25 А) Питание реле системы впрыска
F3 (5 А) Питание реле системы впрыска, ЭБУ
F4 (15 А) Не используется
238 (А), Реле блокировки впрыска
236 (В) Реле топливного насоса

Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне, в левом торце панели приборов, под пластмассовой крышкой.

Для доступа необходимо необходимо снять крышку.

На внутренней стороне крышки нанесена схема расположения предохранителей. На крышке также расположены запасные предохранители А различной силы тока и пластмассовый пинцет Б для извлечения предохранителей из монтажного блока.

Расшифровка. Таблица.

Сила тока,А Цвет Защищаемая цепь
F1 20 Желтый Очиститель ветрового стекла, переключатель очистителя стекол, реле обогрева стекла двери задка
F2 5 Бежевый Комбинация приборов, реле топливного насоса, электронный блок системы управления двигателям (ЭБУ)
F3 10 Красный Выключатель стоп-сигнала
F4 10 Красный Диагностический разъем, антенный блок иммобилизатора, блок управления электрооборудованием кузова
F5 Резерв
F6 Резерв
F7 Резерв
F8 Резерв
F9 10 Красный Комбинация приборов, ближний свет левой фары
F10 10 Красный Ближний свет правой фары
F11 10 Красный Комбинация приборов, дальний свет левой фары
F12 10 Красный Дальний свет правой фары
F13 30 Зеленый Электродвигатели стеклоподъемников задних дверей
F14 30 Зеленый Электродвигатели стеклоподъемников передних дверей
F15 10 Красный Электронный блок управления системой ABS, датчики ускорения, датчик угла поворота рулевого колеса
F16 15 Голубой Электрообогрев передних сидений
F17 15 Голубой Звуковой сигнал
F18 10 Красный Левые фонари переднего и заднего габаритных огней
F19 10 Красный Правые фонари переднего и заднего габаритных огней, освещение вещевого ящика, освещение комбинации приборов, выключатель аварийной сигнализации, блок управления системой отопления (кондиционирования) и вентиляции, аудиосистема, прикуриватель, выключатель центрального замка, переключатели электростеклоподъемников передних дверей, фонари освещения номерного знака, правые фонари переднего и заднего габаритных огней
F20 7,5 Коричневый Задний противотуманный фонарь
F21 5 Бежевый Электрообогрев наружных зеркал
F22 Резерв
F23 Резерв
F24 Резерв
F25 Резерв
F26 5 Бежевый Система SRS
F27 20 Желтый Электродвигатель стеклоочистителя двери задка, звуковая сигнализация, датчик ВМТ, выключатель света заднего хода
F28 15 Голубой Блок управления электрооборудованием салона (энергосберегающий режим)
F29 15 Голубой Блок управления электрооборудованием салона, диагностический разъем
F30 20 Желтый Блок управления электрооборудованием салона
F31 15 Голубой Противотуманные фары, реле противотуманных фар
F32 30 Зеленый Обогрев стекла двери задка
F33 Резерв
F34 Резерв
F35 Резерв
F38 30 Зеленый Электродвигатель системы отопления, кондиционирования и вентиляции
F37 5 Бежевый Электропривод наружных зеркал заднего вида
F38 15 Голубой Аудиосистема, предохранитель прикуривателя лада ларгус
F39 10 Красный Реле электродвигателя системы отопления, кондиционирования и вентиляции

Реле обогрева стекла двери задка расположено под панелью приборов.

Для замены реле снимите комбинацию приборов.

Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке

Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.

Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.

Блок предохранителей и реле под капотом BMW E60

Находится в моторном отделении ближе к лобовому стеклу.

Общая схема элементов блока

Описание

1 Электронный блок управления двигателем
2
3 Реле блока управления высотой подъема клапана
4 Реле обогревателя системы вентиляции картера
5 Реле электродвигателя очистителя лобового стекла
6 Реле насоса системы подачи воздуха навыпуск
7 Реле системы управления двигателем
F1 (30А) Управление двигателем
F2 (30А) Управление двигателем
F3 (20А)
F4 (30А)
F5 (30А) Управление двигателем
F6 (10А) Управление двигателем
F7 (40А) Управление двигателем
F8 (30А)
F10 (5А) Обогреватель системы вентиляции картера

Основной блок предохранителей в салоне бмв е30

Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.

Внешне выглядеть должно так.

Слева вверху должна располагаться брошюра с точным описанием предохранителей.

Подробное описание (нумерация с лева на право, одни из вариантов)

F1 (50А) Электронный блок управления ABS
F2 (60А)
F3 (40А) Резистор электродвигателя вентилятора отопителя
F4
F5 (50А) Блок управления освещением
F6 (50А) Блок управления освещением
F7 (50А)
F8 (60А)
F9 (60А)
F10 (30А)
F11 (5А)
F12 (30А)
F13 (30А) Блок управления раздаточной коробкой
F14 (30А) Электропривод сиденья
F15 (5А)
F16 (30А) Реле электродвигателя очистителя лобового стекла
F17 (5А) Блок управления электрооборудованием рулевой колонки
F18 (30А)
F19
F20 (20А) Дополнительный отопитель
F21 (30А) Электропривод сиденья
F22 (30А)
F23
F24 (30А)
F25 (30А) Электронный блок управления ABS
F26 (20А) —
F27 (30А)
F28 (20А) Блок управления электрооборудованием рулевой колонки
F29 (10А)
F30 (20А) Топливный насос
F31 (30А) Электропривод сиденья
F32 (10А)
F33 (30А) Электропривод сиденья
F34 (20А) Мультимедийный блок управления
F35 (5А) Система навигации
F36 (7,5А)
F37 (5А) Телефон
F38 (5А) CD-чейнджер
F39
F40 (10А) DVD-чейнджер
F41 (7,5А) Блок управления комбинацией приборов
F42
F43
F44
F45
F46

Второй вариант

Блок реле и предохранителей в багажном отделении

Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.

Реальное фото блока в багажном отделении бмв е60

Оригинальное описание выглядит примерно так.

Таблица с расшифровкой

Реле контроля силы тока аккумуляторной батареи
50 30А насос омывателя фар
51
52 40А Реле компрессора активной подвески
53 30А Электропривод передних сидений
54 40А Обогреватель заднего стекла
55 40А Блок управления приводом открывания/ закрывания задней двери
56 5А Датчик дождя/ солнечного света
57 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя
58 20А Очиститель заднего стекла
59 5А Усилитель сигнала антенны
60
61 7,5А Холодильник, предохранитель прикуривателя (до 09-2005)
62 30А Блок управления электрооборудованием прицепа
63 20А Дополнительный отопитель
64 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя
65
66 20А Блок управления электроприводом люка
67 10А
68
69 5А Блок управления системой парковки
70 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости)
71 30А Многофункциональный переключатель в сборе
72 20А 8цил. бензин: Реле топливного насоса
73 30А 09/07: Усилитель выходного сигнала аудиосистемы
74 10А
75 10А
76 10А
77 10А Главный дисплей
78
79 10А
80 10А
81 7,5А
82 7,5А Блок управления системы контроля давления в шинах
83 30А Электропривод передних сидений
84 15А
85 7,5А
86 40А Усилитель рулевого управления
87 20А Предохранитель прикуривателя (после 09-2005)
88 20А
89 5А Внутреннее зеркало заднего вида с автозатемнением

Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:

  • F92 (100А) — дополнительный электрический отопитель;
  • F90 (200А) — блок предохранителей расположенного в приборной панели.

Дополнительная информация

Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.

Возможно, полезно будет ознакомится с примером замены реле бензонасоса.

vsepredohraniteli.ru

Расположенный под капотом монтажный блок

Кроме описанного выше блока предохранителей Гранты располагают еще одним схожим по функционалу устройством, размещенным под капотом автомашины. Входящие в его состав предохранители, называемые силовыми, защищают следующие элементы машины:

  • вентилятор печки;
  • генератор;
  • отвечающие за ближний свет фары;
  • электроусилитель руля.

Данный блок выглядит как установленная в вертикальном положении коробка и располагается рядом с аккумуляторной батареей и бачком ОЖ. Добраться к силовым предохранителям несложно – снимите с монтажного блока верхнюю крышку, и вы получите прямой доступ ко всем элементам блока.

Из-за чего перегорают предохранители в Ларгусах

Плавкая вставка на Ларгусе никогда не выходит из строя без причины. Чтобы предохранитель сработал, ток в цепи должен превысить отметку, превышающую номинал вставки. Причинами этого бывают два вида неисправностей:

  • перегрузки:
  • короткие замыкания;

Перегрузки – возникают, когда на один предохранитель подключается большое количество потребителей. К примеру, в прикуриватель вставляют разветвитель, к которому подключают дополнительное оборудование. Ток в цепи растет, проводники греются и предохранитель перегорает.

Чтобы этого не случилось, необходимо поставить вставку с большим на 5 Ампер номиналом. Но не стоит повышать номинал более, чем на 5 Ампер, чтобы избежать перегрева изоляции и ее оплавления.

Короткие замыкания Лады Ларгус происходят в результате соприкосновения питающего «плюса» с «минусом» или корпусом автомобиля. Такое происходит из-за ошибок при монтаже дополнительного оборудования, неисправностей блоков управления или банального перетирания проводки в защитных гофрах из-за грязи.

Электромагнитное реле

Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.

В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.

Принцип действия реле

При появлении на катушке реле тока в ней образуется магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на который закреплены подвижные контакты реле. Вследствие этого подвижные контакты замыкаются с неподвижными и электрическая цепь замыкается.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
