Замена предохранителей на Mazda 6
Подготовительный этап: инструменты не понадобятся, так как нет необходимости что-то отвинчивать.
- Mazda 6 устанавливаем на площадку, блокируем задние колеса противооткатными башмаками, выжимаем стояночный тормоз;
- Чтобы заменить модули в салоне необходимо открыть переднюю пассажирскую дверь. С правой стороны центрального канала расположен технологический люк;
- Аккуратно открываем его, смотрим на схему расположение модулей. Извлекаем предохранитель по порядковому номеру. Схема расположения указана с тыльной стороны крышки;
- Сверяем показатель силы тока (ампераж) с данными, указанными в руководстве по эксплуатации.
Водителю на заметку. Недопустимо устанавливать предохранители с большей или меньшей силой тока. В обоих случаях это приведет к выходу из строя оборудования, которое закреплено за модулем.
- Если необходимо заменить монтажный блок в салоне целиком, то потребуется отвертка с крестообразным наконечником. Отвинчиваем два винта, отсоединяем контакты от платы, извлекаем ее со штатного места;
- Проводим профилактику, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности.
Алгоритм замены реле – коммутаторов в моторном отсеке автомобиля Мазда 6
- Открываем капот, останавливаем двигатель, снимаем силовые клеммы с аккумуляторной батареи;
- В правой части под капотом, ближе к жабо, расположен монтажный блок с силовыми реле;
- Извлекаем неисправный элемент, предварительно сверив расположение по схеме, обозначенной на тыльной стороне пластиковой крышки.
Устанавливаем новые модули, закрываем крышку, проверяем исправность работы агрегатов, запускаем мотор.
Средний срок эксплуатации предохранителей 45 тыс. км.
Блок предохранителей Mazda 6 GH под капотом
(ссылка на источник фото)
Он смонтирован слева возле аккумуляторной батареи. Блочок Mazda 6 GH закрыт защитным кожухом, который снимается после нажатия на фиксатор. В него входит релейная часть и предохранители.
Схема плавких вставок
(ссылка на источник фото) Элементы монтажного блока Мазда 6 GH моторного отсека с плавкими вставками:
- 1 (HEATER) – отопительный комплекс (40А);
- 2 (PTC) – вспомогательная отопительная система (40А);
- 3 (P.WIND) – электрические подъемники стекол (30А);
- 4 (IGKEY2) – предохранитель программы запуска силового агрегата (40А);
- 5, 34 (BTN, IGKEY1) – защита электроцепи (40А);
- 6 (ABS MOTOR) – программа предотвращения блокировки колес при торможении (60А);
- 7, 9 (FAN, AD FAN) – охлаждающий вентилятор радиатора ДВС (30А);
- 8 (AUX HEATER) – автономный отопительный комплекс (20А);
- 10 (PRECRASH) – функция предупреждения аварийной ситуации (50А);
- 11 (DEFOG) – система подогрева стекла сзади (40А);
- 12 (P. SEAT) – электрический регулятор положения кресла (40А);
- 13 (A/C MAG) – кондиционер (10А);
- 14 (OUTLET) – предохранитель розетки Мазда 6 2 (15А);
- 15, 16, 24, 25, 30, 33, 35, 37 – не задействован;
- 17 (S. ROOF) – электрический подъемник люка крыши (15А);
- 18 (S. WARM) – подогревательный комплекс кресел (20А);
- 19 (TAIL) – управляющая система салонными электроприборами (15А);
- 20 (BOSE) – мультимедийного комплекса (25А);
- 21 (H/CLEAN) – предохранитель омывателя фар Мазда 6 GH (20А);
- 22 (FOG) – ПТФ (15А);
- 23 (CLOSER) – центральный замок (25А);
- 26 (STOP) – стоповые огни (5А);
- 27 (HORN) – цепь подачи предупредительного сигнала (15А);
- 28 (EGI) – ЭБУ ДВС Mazda 6 GH (5А);
- 29 (HAZARD) – поворотники, световое оповещение аварийной остановки (10А);
- 31 (S.LOCK) – блокиратор руля (10А);
- 32 (ENGINE+B) – ЭБУ ДВС Мазда 6 2 (10А);
- 36, 46 (GLOW SIG, GLOW) – свечи зажигания Mazda 6 GH;
- 38 (M. DEF) – подогревательный комплекс внешних зеркал (7,5А);
- 39 (ABS SOL) – стабилизационная и программа предотвращения блокировки колес при торможении (30А);
- 40, 41 (HEAD LOW R/L) – ближний свет правой и левой фар Мазда 6 2 (15А);
- 42, 43 (HEAD HIGH R/L) – дальний свет правой и левой фар (10А);
- 44, 48 (INJ, EGI INJ) – впрыск топлива (15, 10А);
- 45 (F. PCM) – насос подачи топлива (20А);
- 47 (PCM) – ЭБУ ДВС (10А).
Реле
(ссылка на источник фото) Релейная часть блочка в отсеке с двигателем внутреннего сгорания Mazda 6 2 поколения обеспечивает функционирование следующих элементов:
- R1 (A/C) – нагнетатель кондиционера;
- R2 (EGI MAIN GLOW) – основное реле;
- R3, R11 (HEAD LOW/HIGH) – соответственно ближний и дальний свет Mazda 6 GH;
- R4 (STARTER) – пусковое устройство Мазда 6 2;
- R5 (HORN) – цепь подачи предупредительного сигнала;
- R6 (BACK) – блок-фары сзади;
- R7 (EGI MAIN FUIL PUMP) – насос подачи топлива;
- R8 (OUTLET) – реле прикуривателя Мазда 6 GH;
- R9, R10 (FAN, AD FAN) – первая скорость охлаждающего вентилятора ДВС;
- R12, R13 (FAN 2, AD FAN 3) – вторая скорость охлаждающего вентилятора ДВС;
- R14 (DEFOG) – подогревательный комплекс стекла сзади;
- R15 (AT MAIN STARTER 2) – пусковое устройство;
- R16 (FOG) – ПТФ Мазда 6 2 поколения спереди;
- R17 (DEICER) – обогревательный комплекс лобового стекла;
- R18 (HEATER) – отопительная система.
14.4. Предохранители
| ОБЩИЕ СВЕДЕНИЯ |
Расположение блока предохранителей с левой стороны панели приборов
| Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей. |
Расположение предохранителей на блоке предохранителей
| № | Потребитель тока | А |
| 1 |
Обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал |
5 |
| 2 | Указатели поворота | 10 |
| 3 | Внутреннее освещение | 5 |
| 4 | Освещение номерного знака | 5 |
| 5 | Обогрев сидений, климатическая установка | 7,5 |
| 6 | Центральная блокировка замков | 5 |
| 7 | Фонаря заднего хода | 10 |
| 8 | Телефон | 5 |
| 9 | Блок управления АБС | 5 |
| 10 | Электронные системы двигателя | 10 |
| 11 | Селектор (при автоматической коробки передач) | 5 |
| 12 | Телефон | 7,5 |
| 13 | Сигналы торможения | 10 |
| 14 |
Плафоны и светильники для чтения, центральная блокировка замков |
10 |
| 15 | Автоматическая коробка передач | 10 |
| 16 | Стеклоомыватели | 10 |
| 17 | Обогреваемый цилиндр-упор задней двери | 7,5 |
| 18 | Дальний свет правый | 10 |
| 19 | Дальний свет левый | 10 |
| 20 | Ближний свет правый, корректор наклона фар | 10 |
| 21 | Ближний свет левый | 10 |
| 22 | Габаритные и стояночные огни правые | 5 |
| 23 | Габаритные и стояночные огни левые | 5 |
| 24 | Стеклоомыватели | 20 |
| 25 | Вентилятор системы вентиляции, климатическая установка | 25 |
| 26 | Обогрев заднего стекла | 20 |
| 27 | Очиститель заднего стекла | 10 |
| 28 | Топливный насос | 15 |
| 29 | Электронные системы двигателя | 10 |
| 30 | Подъемно-сдвижная панель люка крыши | 20 |
| 31 | Автоматическая коробка передач | 10 |
| 32 | Электронные системы двигателя | 10 |
| 33 | Очистители фар | 20 |
| 34 | Электронные системы двигателя | 10 |
| 35 | «Плюс» продолжительного электропитания прицепа | 30 |
| 36 | противотуманные фонари | 15 |
| 37 | Вывод «S» | 20 |
| 38 | Плафон багажного отделения, центральная блокировка замков | 10 |
| 39 | Аварийная сигнализации | 15 |
| 40 | Звуковой сигнал | 20 |
| 41 | Прикуриватель | 15 |
| 42 | Радиоприемник | 15 |
| 43 | Электронные системы двигателя | 10 |
| 44 | Обогрев сидений | 15 |
Предупреждение
Предохранитель, обозначенный
на блоке предохранителей под номером 24, на электрических схемах автомобиля
обозначается номером 224, то есть на электрических схемах к номеру предохранителя
впереди добавляется цифра 2.
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||
|
| Ток | Цвет |
| 5 | Светло-коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |

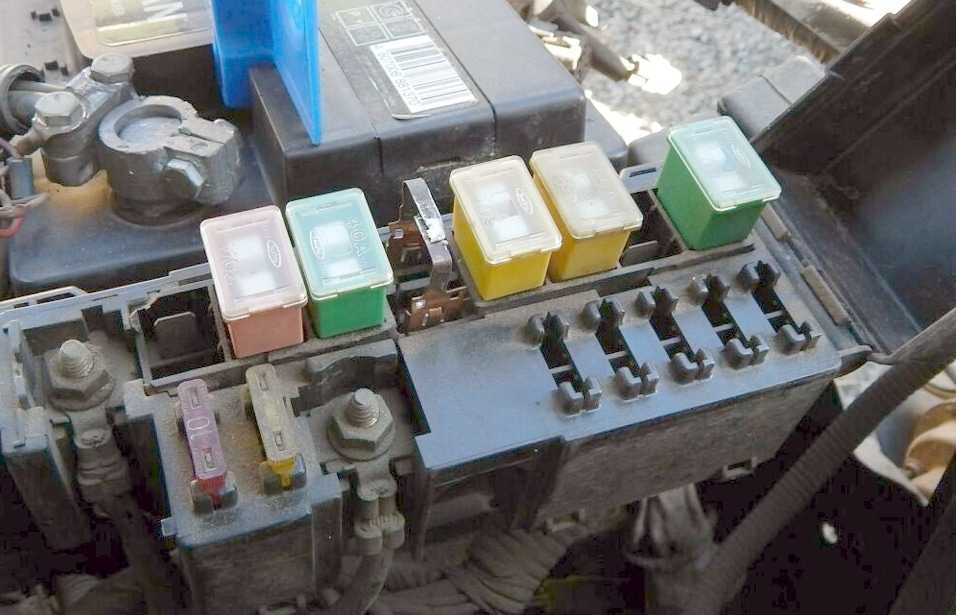

Коробка предохранителей в моторном отсеке на аккумуляторной батарее
| Предохранители | А |
| Вентилятор системы охлаждения, 1-ая ступень | 30 |
| Реле электродвигателя АБС | 30 |
| Главное реле АБС | 30 |
| Металлические предохранители: | |
| Генератор | 150 |
| Бортовая сеть | 110 |
| Вентилятор системы охлаждения 2-ая ступень | 30 |
| Электронные системы двигателя | 50 |
| Предпусковой подогрев дизельного двигателя | 50 |
Автоматы защиты
Все вместе электроприводы стеклоподъемников и люка защищены также автоматом
защиты, который в случае перегрузки автоматически выключается (например, при
примерзании стекол) и через несколько секунд опять включается.
Блок в салоне
Он находится на стойке около левой ноги водителя, за защитной крышкой.
Схема
Описание
| 1 | 30А P.SEAT D — Электропривод регулировки сиденья (для некоторых вариантов исполнения) |
| 2 | 30А P.WINDOW 3 — Электрические стеклоподъемники |
| 3 | 15А R.OUTLET3 — Дополнительные электрические розетки |
| 4 | 25А P.WINDOW 2 — Электрические стеклоподъемники |
| 5 | 15А SRS2/ESCL — Замок рулевого вала |
| 6 | 25А D.LOCK — Центральный электрический замок |
| 7 | 20А SEAT WARM — Электро подогрев сидений (для некоторых вариантов исполнения) |
| 8 | 10А SUNROOF — Вентиляционный люк в крыше (для некоторых вариантов исполнения) |
| 9 | 15А F.OUTLET — Передние электрические розетки (прикуриватель) |
| 10 | 7,5А MIRROR — Электрический привод регулировки зеркал заднего вида |
| 11 | 15А R.OUTLET1 — Задние электрические розетки (для некоторых вариантов исполнения) |
| 12 | Резерв |
| 13 | Резерв |
| 14 | Резерв |
| 15 | Резерв |
| 16 | Резерв |
| 17 | 7,5А M.DEF — Электрический подогрев наружных зеркал |
| 18 | 20А R.SEAT W — Подогрев сидений |
| 19 | Резерв |
| 20 | 7,5А AT IND — Индикатор трансмиссии |
| 21 | 30А P.SEAT Р — Электрический привод регулировки сиденья |
Блок под капотом
Устанавливается рядом с аккумулятором
Схема
Обозначение
- 30А Обогрев выпускного коллектора
- 30А Впрыск топлива
- 30А Аварийна сигнализация / 40А Омыватель фар
- 80А Главный предохранитель
- 60А Центральный замок, Генератор
- 30А Вентилятор
- 60А ABS — АБС
- 40А Вентилятор отопителя
- 15А Кондиционер
- Резерв
- 15А Полный привод
- 15А Фара ближнего света — левая
- 15А Фара ближнего света — правая
- 20А Фара дальнего света — левая
- 20А Фара дальнего света — правая
- 40А Вентилятор отопителя
- 30А Вентилятор
- Резерв
- 80А Основной предохранитель
- Резерв
- 30А Аварийная сигнализация
- 30А Вентилятор кондиционера
Рядом с данным блоком могут крепится как отдельные реле и так целый блок в зависимости от уровня электрического оснащения.
Блок предохранителей и реле Mazda 6 с 2002
Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска
Где находится блок предохранителей и реле мазда 6
В салоне, внизу слева от ноги водителя.
Система управления двигателем
Обогреватель сидений, обогреватель заднего стекла
Подогрев зеркал, предохранитель для различных цепей*
Стеклоочистители и омыватели
Антиблокировочная система тормозов, система активной безопасности (подушки безопасности)
Фонарь заднего хода*
Предохранитель прикуривателя мазда 6
Освещение салона, подсветка багажника / багажного отделения
Стеклоочиститель заднего стекла / стекла задней двери*
Реле в салоне автомобиля мазда 6
21 — реле вентилятора отопителя, 22 — реле топливного насоса
Блок реле и предохранителей в моторном отсеке
Система управления двигателем
Датчик расхода воздуха, система управления двигателем
Ближний свет (правая фара)
Ближний свет (левая фара)
Дальний свет (левая фара)
Дальний свет (правая фара)
Электронный блок управления двигателем и АКПП
Предохранитель для различных цепей
Предохранитель для различных цепей
Электродвигатель вентилятора отопителя
Освещение салона, центральный замок
Обогреватель заднего стекла / стекла задней двери
Антиблокировочная система тормозов, предохранитель для различных цепей
Электродвигатель вентилятора конденсатора, предохранитель для различных цепей
Электродвигатель вентилятора конденсатора, предохранитель для различных цепей
Габаритные огни, подсветка комбинации приборов
Предохранитель для различных цепей*
Реле под капотом
1 — главный предохранитель, 6 — реле вентилятора системы охлаждения №2, 7 — реле звукового сигнала, 8 — реле вентилятора системы охлаждения №3, 9 — реле стартера, 10 — реле вентилятора системы охлаждения №4, 11 — реле динамика низких частот, 12 — реле обогревателя заднего стекла, 13 — реле противотуманных фонарей, 14 — реле кондиционера, 15 — главное реле, 16 — реле фар, 17 — реле габаритов, 18 — реле вентилятора системы охлаждения №1, 19 — реле омывателя фар, 20 — реле противотуманных фар
Снятие и установка монтажного блока под капотом и в салоне
Замена главного предохранителя
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите крышку монтажного блока в подкапотном пространстве.
- Снимите главный предохранитель в последовательности номеров, указанных на рисунке.
1 — гайка, 2 — болт, 3 — главный предохранитель.
Установку произведите в порядке, обратном снятию.
Примечание по снятию блока
- Нажмите на защелки, как показано на рисунке.
- Поднимите монтажный блок и отверните болты.
Снятие и установка монтажного блока в салоне
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите переднюю боковую отделку салона с левой стороны.
- Снимите монтажный блок в салоне в последовательности номеров, указанных на рисунке.
1 — разъемы, 2 — болт, 3 — монтажный блок в салоне.
Установку произведите в порядке, обратном снятию.
Источник статьи: http://avtoblokrele.ru/mazda/blok-predohranitelej-i-rele-mazda-6-s-2002.html
Предохранители Мазда 6 (GG), 2002 — 2007 г.в
Основная часть электроцепей защищена предохранителями. Такие потребители, как фары, двигатель вентилятора охлаждения, бензонасос и т.д.) подключаются посредством реле. Информация актуальна для моделей Мазда 6 (GG) 2002, 2003, 2004, 2005, 2006, 2007 года выпуска. Предохранители и реле находятся в монтажных блоках в салоне авто и подкапотном пространстве.
Источники
- https://dasauto.tech/mazda/mazda-6/mazda-6-gg/shemy-blokov-predohranitelej-mazda-6-gg/
- https://avtozam.com/mazda/6/samostoyatelnaya-zamena-predohranitelej/
- https://AvtoSotka.ru/to/mazda-6-predohranitel-prikurivatelya.html
- https://charmlink.ru/drugoe/chema-predohranitelej-mazda-6-mestoraspolozhenie-i-sposoby-zameny.html
- https://zapchasti34.ru/elektrika/rasshifrovka-predohranitelej-mazda-6-gg.html
- https://ilifia-club.ru/korobka-peredach/shema-predohranitelej-mazda-6.html
- https://lada-avia.ru/tehservis/predohraniteli-mazda-6-2008.html
- https://sto-tolyatti.ru/avtomobil-tehobsluzhivanie/shema-predohranitelej-mazda-6-gh.html
- https://drajver.ru/korobka-peredach/predohraniteli-mazda-6-2008.html
- https://r-min.ru/chema-predohraniteley-mazda-6-mestoraspolozhenie-i-sposoby/
- https://TrueScooters.ru/korobka-peredach/shema-predohranitelej-mazda-6-gg.html
