Alfa romeo 164

Блоки под капотом

Находится в левой части подкапотного пространства и включает так же плавкие вставки высокой мощности.

Основной блок

Схема

Назначение

F100 (3A) Блок предохранителей/ реле, приборная панель 1 (F55)
F101 (30A) Анти блокировочная система тормозов (ABS)
F102 (30A) Анти блокировочная система тормозов (ABS)
F103 (60A) Дополнительный отопитель, свечи накаливания
F104 (40A) Электродвигатель вентилятора системы охлаждения 1
F105 (40A) Реле электродвигателя вентилятора системы охлаждения
F106 (110A) Блок предохранителей/ реле 1, приборная панель (F13/F25/F27), блок предохранителей/ реле 3, приборная панель (F75)
F107 (150A) Генератор

Дополнительный блок

На некоторых моделях под капотом устанавливается ещё один блок.

Схема

Расшифровка

57 30А Насос подачи воздуха
58 40А Вентилятор системы охлаждения
59 30/40А Вентилятор системы охлаждения
Реле
50 Реле вентилятора (3-я скорость)
51 Реле дроссельной заслонки
52 Реле вентилятора (2-я скорость)
53 Реле замедления
54 Реле вентилятора (1-я скорость) или Диод насоса охлаждающей жидкости
55 Реле автоматической коробки передач
56 Реле насоса подачи воздуха

Подвеска

  • Установка втулок стабилизатора Alfa Romeo 145 своими руками
  • Ремонт задних амортизаторов Alfa Romeo 145 своими руками
  • Ремонт задних пружин Alfa Romeo 145
  • Поменять задние стойки Alfa Romeo 145
  • Поменять задний ступичный подшипник Альфа Ромео 145
  • Заменить колесо Alfa Romeo 145 своими руками
  • Заменить опорный подшипник Альфа Ромео 145
  • Установка передних амортизаторов Альфа Ромео 145
  • Ремонт передних пружин Альфа Ромео 145
  • Заменить передние стойки Альфа Ромео 145 своими руками
  • Как заменить передний ступичный подшипник Alfa Romeo 145
  • Замена подшипника задней ступицы Alfa Romeo 145
  • Поменять подшипник передней ступицы Alfa Romeo 145 своими руками
  • Заменить резинки стабилизатора Alfa Romeo 145
  • Заменить сайлентблоки задней балки Альфа Ромео 145
  • Заменить сайлентблоки задних рычагов Alfa Romeo 145
  • Заменить сайлентблоки передних рычагов Alfa Romeo 145 своими руками
  • Заменить стойки стабилизатора Alfa Romeo 145
  • Замена шаровой опоры Альфа Ромео 145 своими руками
  • Заменить шпильку колеса Alfa Romeo 145
  • Заменить шпильку на ступице Альфа Ромео 145

Блок в салоне

Он находится под бардачком и крепится 2 винтами — фиксаторами, которые надо повернуть для того, что бы получить доступ к блоку.

Вариант 1

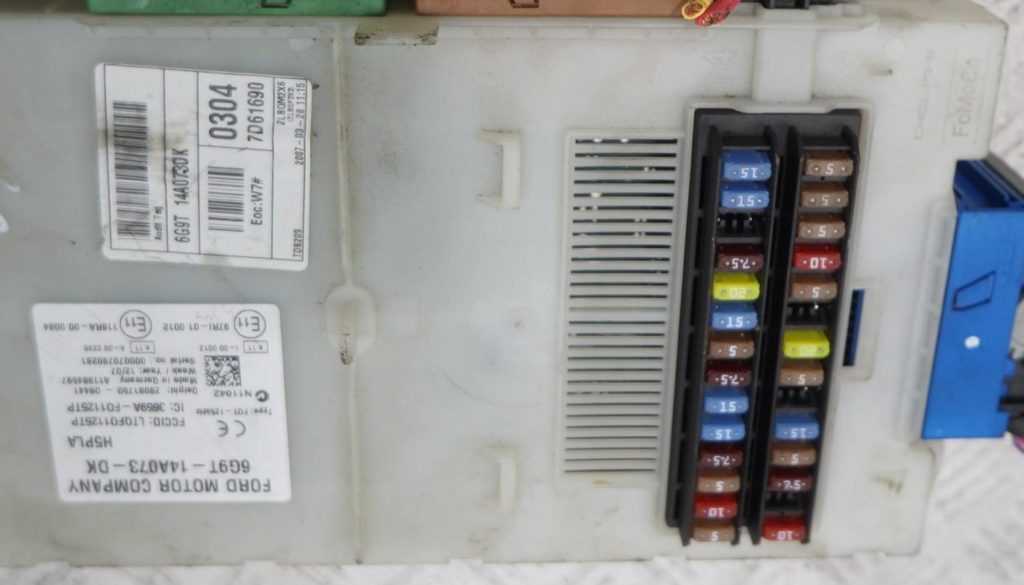

Фото — пример

Схема

Описание

F1 5А Датчик дождя
F2 10А SRS (подушки безопасности)
F3 5А ABS, датчик рыскания (ESP), электрический парковочный тормоз (EPB), педаль газа
F4 7,5А Электропитание, педаль акселератора, электронный предохранитель
F5 15А Задний стеклоочиститель
F6 15А Аудиосистема
F7 7,5А Модуль рулевого колеса
F8 5А Комбинация приборов
F9 15А Дальний свет фар
F10 2 Люк
F11 7,5А Лампы заднего хода
F12 Резерв
F13 15А Передние противотуманные фары
F14 15А Омыватель лобового стекла
F15 10А Система адаптивного круиз-контроля (АСС)
F16 Резерв
F17 10А Освещение салона
F18 5А Иммобилайзер
F19 15А Прикуриватель
F20 Резерв
F21 5А 2006-2007: Радио, датчик дождя, 2008-2009: Устройство приема радиосигналов, датчик движения в салоне
F22 7,5/20А Топливный насос
F23 Резерв
F24 5А Замок зажигания
F25 10А Лючок топливоналивной горловины
F26 5А Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика)
F27 5А Узел рулевой колонки, блок управления климат-контролем
F28 5А Выключатель стоп-сигналов

Вариант 2

Фотография

Схема

Назначение

F1 7,5А Модуль рулевого колеса
F2 5А Панель приборов
F3 10А Плафоны освещения салона
F4 5А Иммобилайзер двигателя
F5 7,5А Адаптивная система круиз-контроля (АСС)
F6 5А Датчик дождя
F7 15/20А Прикуриватель
F8 10А Питание цепи разблокировки лючка заливной горловины топливного бака
F9 15А Омыватели лобового стекла — задние
F10 15А Омыватели лобового стекла — передние
F11 10А Питание цепи разблокировки двери багажного отделения
F12 10А Питание цепи запирания лючка заливной горловины топливного бака
F13 20А Топливный насос
F13 7,5/20А Топливный насос (2.2L Duratorq-TDCi Stage V)
F14 5А Дистанционный частотный приемки, Датчик движения в салоне
F15 5А Замок (выключатель) зажигания
F16 5А Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика)
F17 5А Привод вибрации руля
F18 10А Питание системы SRS (подушки безопасности)
F19 7,5А ABS, датчик рысканья (ESP), электрический стояночный тормоз (ЕРВ), питание педали акселератора
F20 7,5А Питание электронной подсистемы, предохранитель электронной подсистемы, зеркало с функцией автоматического затемнения, система предупреждения о выходе с полосы
F21 15А Аудиосистема (включая голосовое управление)
F22 5А Выключатель стоп-сигналов
F23 20А Люк крыши
F24 5А Узел рулевой колонки, блок управления климат-контролем

Трансмиссия

  • Снятие вилки сцепления Alfa Romeo 145
  • Замена воздушного фильтра Альфа Ромео 145 своими руками
  • Как поменять датчик скорости Alfa Romeo 145
  • Как заменить диск сцепления Альфа Ромео 145
  • Установка коробки передач Alfa Romeo 145
  • Как поменять крестовину карданного вала Alfa Romeo 145 своими руками
  • Поменять масло в коробке передач Альфа Ромео 145
  • Поменять масляный фильтр Альфа Ромео 145
  • Замена наружной гранаты Альфа Ромео 145 своими руками
  • Снятие педали сцепления Альфа Ромео 145
  • Заменить привод спидометра Alfa Romeo 145
  • Установка пыльника внутреннего шруса Альфа Ромео 145 своими руками
  • Как заменить пыльник на гранате Альфа Ромео 145 своими руками
  • Как заменить пыльник наружного шруса Alfa Romeo 145
  • Замена рычага переключения передач Alfa Romeo 145
  • Ремонт салонного фильтра Альфа Ромео 145
  • Замена сальника заднего моста Альфа Ромео 145
  • Заменить сальник коробки передач Альфа Ромео 145
  • Поменять сальник кпп Alfa Romeo 145 своими руками
  • Установка сальника полуоси Alfa Romeo 145 своими руками
  • Поменять сальник привода Alfa Romeo 145
  • Установка сальника редуктора Альфа Ромео 145 своими руками
  • Заменить топливный фильтр Alfa Romeo 145
  • Ремонт троса сцепления Alfa Romeo 145
  • Поменять фильтр акпп Alfa Romeo 145 своими руками
  • Замена фильтра двигателя Alfa Romeo 145
  • Ремонт фильтра кондиционера Alfa Romeo 145
  • Снять цилиндр сцепления Alfa Romeo 145

Блок предохранителей в салоне альфа ромео

Он находится под приборной панелью слева. Для доступа к нему необходимо открыть защитную крышку.

Таблица с описанием предохранителей

F12 (7,5A/15A) Правая фара
F32 (5A) Лампы освещения салона
F53 (5A) Комбинация приборов
F38 (15A) Центральный замок
F36 (10A) Магнитола, Система Blue&Me, Блок управления кондиционером, Сирена противоугонной сигнализации  Блок управления контроля объемной сигнализации, Наружный диагностический разъем EOBD, Электронный блок управления контроля давления шин
F43 (20A) Электронасос омывателя стекол и заднего стекла
F48 (20A) Электропривод стеклоподъемников
F13 (7,5A/15A) Левая фара
F50 (7,5A) Система SRS
F51 (5A) Задний ход
F37 (5A) Фонарь третьего  стоп сигнала
F49 (5A) Блок управления датчиками парковки, Блок управления давлением  шин, Датчик дождя,  датчик автоматического включения фар на внутренних зеркалах заднего вида, электрохромированное (выпуклое) внутреннее  зеркало заднего вида, радионавигаторе (подсветка), На дисплее светодиод сообщающий что ремни безопасности пристегнуты на внутреннем зеркале заднего вида, подсветка органов управления (на центральной панели, на панели со стороны водителя, органы управления на руле, органы управления Blue&Me), Переключатели обогрева на передних сидениях, блок управления системы волюметрической сигнализации, система  контроля открытия люка с электрическим приводом,  Разъем PND на панели приборов
F31 (5A) Блок предохранителей/ реле в моторном отсеке
F47 (20A) Электропривод стеклоподъёмников

Блоки в салоне

Расположение

Общая схема расположения электронных блоков управления

Описание

  1. монтажный блок предохранителе и реле под панелью приборов
  2. блок управления MULTIPLEX
  3. электронный блок управления двигателем
  4. электронный блок управления кондиционером
  5. реле топливного насоса
  6. электронный блок управления блокировкой селектора
  7. блок управления SRS
  8. электронный блок системы парковки
  9. реле противотуманных фар
  10. реле-прерыватель указателей поворота
  11. реле антиобледенителя щеток
  12. центральный монтажный блок.

Блок предохранителей и реле

Монтажный блок предохранителей и реле находится в салоне под панелью приборов слева.

Пример обозначения с обратной стороны крышки.

Назначение

1 IGN 15А система управления двигателем и АКПП (модели с двигателем 1ZZ-FE, 1AZ-FSE, 1NZ-FE)
электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE)
ABS подушки безопасности и преднатяжители ремней безопасности
2 PANEL1 7,5А лампы освещения салона
3 RR FOG 7,5A противотуманные фары (задние)
4 FR FOG 15A противотуманные фары (передние)
5 АМ1 25А система запуска
6 PANEL2 7,5А аудиосистема (модели с аудио подготовкой)
аудиосистема (модели без навигационной системы)
аудиосистема (модели с навигационной системы) и система заднего обзора
противотуманные фары
подсветка
кондиционер
7
8 RRWIP 15A очиститель и омыватель заднего стекла
9 CIG 15А прикуриватель
10 A/C 10A электропривод вентиляторов (модели с двигателем 1AZ-FSE)
система предупреждения о не пристегнутом ремне безопас­ности и ослабления натяжения
кондиционер
обогреватель заднего стекла и обогреватель зеркал
11 MIRHTR 10А обогреватель заднего стекла и обогреватель зеркал
12 ECU-ACC 7,5А система MULTIPLEX
электропривод зеркал
система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
аудиосистема (модели с аудио подготовкой)
аудиосистема (модели без навигационной системы)
аудиосистема (модели с навигационной системой) и система заднего обзора
фары (модели с ксеноновыми фарами)
фары (кроме моделей с ксеноновыми фарами)
противотуманные фары
габариты
лампы освещения салона
кондиционер
13 PWR 30А электропривод стеклоподъемников
14 TAIL 10А система MULTIPLEX
система предупреждения об ос­тавленном в замке зажигания клю­че и не выключенном освещении
комбинация приборов
габариты
система управления двигателем и АКПП (модели с двигателем 1NZ-FE, 1ZZ-FE, 1AZ-FSE)
15 FR DEF 15А система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
антиобледенитель щеток
16 FR P/W 30А электропривод стекло подъемников
17 DOOR 20А система MULTIPLEX
центральный замок
18 WIPER 20А очиститель и омыватель заднего стекла
19 ECU-IG 7,5А система зарядки
электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE
электропривод вентиляторов (модели с двигателем 1AZ-FSE) -ABS
блокировка переключения
система предупреждения о непристегнутом ремне безопас­ности и ослабления натяжения
аудиосистема (модели с навигационной системой) и система заднего обзора
система парковки
20 RR DEF 30А обогреватель заднего стекла и обогреватель зеркал
21 GAUGE 10А система зарядки
Система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
ABS
подушки безопасности и пред натяжители ремней безопасности
система MULTIPLEX
центральный замок
электропривод стекло подъемников
система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
система предупреждения о не пристегнутом ремне безопас­ности и ослабления натяжения
комбинация приборов
аудиосистема (модели с аудио подготовкой)
аудиосистема (модели с навигационной системой) и система заднего обзора
фары (модели с ксеноновыми фарами)
фары (кроме моделей с ксеноновыми фарами)
противотуманные фары
габариты
фонари заднего хода
указатели поворота и аварийная сигнализация
лампы освещения салона
очиститель воздуха*1
антиобледенитель щеток
система парковки
22 STOP 15А система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
ABS
блокировка переключения
стоп-сигналы
  • R1 — Реле отопителя
  • R2 — Реле IGN
  • R3 — Реле обогревателя заднего стекла
  • R4 — Реле габаритов

Центральный блок

На схеме обозначен под цифрой 12.

Расшифровка

  • 7 — Реле противотуманных фар
  • 8 — Реле указателей поворотов (на общей схеме обозначен под цифрой 10)
  • 9 — Реле очистителя лобового стекла

Предохранители и реле под капотом

Блок предохранителей около аккумуляторной батареи

Для доступа к нему необходимо открыть 2 крышки в разные стороны.

1 (80A) Блок предохранителей/реле приборной панели
2 (30A) Замок зажигания
3 (70A) Аккумуляторная батарея
4 (40A) Электродвигaтель вентилятора кондиционера/отопителя
5 (30A) Управление двигателем
6 (40A) Электродвигатель вентилятора системы охлаждения (Twin Spark без AC/V6)
7 (30A) АКПП ^624^, электродвигатель вентилятора системы охлаждения (Twin Spark с AC/V6 24V), сегментальная МКПП (2,0 Twin Spark)
8 (20A) Сегментальная МКПП (2,0 Twin Spark)
9 (50A) Антиблокировочная система тормозов ABS (без ESP)
10 (70A) Дополнительный отопитель (Дизель)

Блок реле

Он находится около батареи на кронштейне и закрыт защитным кожухом. Количество реле и схема может меняться в зависимости от модификации автомобиля.

A – Реле электродвигателя вентилятора системы охлаждения-2-я скорость(Twin Spark с кондиционером)

B — Реле электродвигателя вентилятора системы охлаждения — 1-я скорость

C — Реле топливного насоса

D — Реле системы управления двигателем

G — Реле электромагнитной муфты компрессора кондиционера

F — Реле привода изменения фаз газораспределения(1,6 TwinSpark)

E — Реле подогревателя топлива

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Описание

  1. реле топливного насоса,
  2. электронный блок управления двигателем,
  3. приемник дистанционного управления центральным замком (с 04.2001 г.),
  4. блок управления камерой заднего обзора (до 04.2000 г.),
  5. центральный монтажный блок,
  6. усилитель аудиосистемы (до 04.2001 г.),
  7. ТВ-тюнер (до 04.2000 г.),
  8. блок управления камерой заднего обзора (с 04.2001 г.),
  9. блок реле №1 (R/B №1),
  10. реле заднего отопителя,
  11. монтажный блок под приборной панелью,
  12. реле центрального замка (до 04.2001 г.),
  13. блок реле в нижней части передней стойки,
  14. реле АСС,
  15. CD-чейнджер (до 04.2001 г.),
  16. датчик замедления,
  17. блок управления SRS,
  18. блок управления системой парковки,
  19. электронный блок управления ABS и 4WD, электронный блок управления ABS (2WD, до 04.2001 г.).

Блок предохранителей

Монтажный блок предохранителей находится в нижней части панели приборов за защитной крышкой.

Пример схемы с крышки блока

Схема

Обозначение

1 7,5A TURN — Индикаторы указателей поворота
2 7,5A IDLE UP — Электронный блок управления двигателем
3 30A DOOR — Замки дверей
4 7,5A STARTER — Электронный блок управления двигателем
5 10A TAIL — Габариты подсветка номера
6 20A WIPER — Стеклоочистители и стеклоомыватели
7 10A ECU-IG — АБС, система парковки, электронный блок управление системы полного привода
8 15A METER АС — Кондиционер и отопитель
9 15A STOP — Стоп-сигналы, дополнительный стоп-сигнал
10 15A LITER, RADIO — Часы, радио, проигрыватель компакт дисков, предохранитель прикуривателя, система управления зеркалами
11 7,5A IG — Электронный блок управления двигателем
12 30A RR DEF — Обогреватель заднего стекла
13 10A RR HEATER — Задний отопитель
14 15A FR FOG — Передние противотуманные фары
40А AM1 — Группа питания контактор замков зажигания
30А POWER — Стеклоподъемники

История модели

Alfa Romeo 145 (в кузове 3-дверный хэтчбек) была представлена в 1994 году и оснащалась только бензиновыми двигателями. Модель с кодовым обозначением 146 (5-дверный хэтчбек) дебютировала годом позже. Идея с присвоением индивидуальных индексов автомобилям в различных кузовах была признана неудачной и в последующем от нее отказались.

На протяжении всего срока производства Альфа Ромео 145/146 неоднократно модернизировалась. Наиболее важные изменения произошли в 1996-1997 году, когда оппозитные бензиновые двигатели уступили место рядным с технологией Twin Spark. Старое и новое поколение легко отличить по радиаторной решетке и воздухозаборникам в переднем бампере. Производство модели было завершено в 2001 году.

Интерьер был разработан с фантазией, но качество исполнения – среднее. Старые экземпляры имеют прямоугольные дефлекторы системы вентиляции, а более молодые – круглые.

Alfa Romeo 145/146 разделяет платформу и ряд технических решений с большим числом автомобилей, такими как Fiat Tipo, Alfa Romeo 155, Lancia Delta и Fiat Bravo/Brava/Marea. Настолько обширное родство, позволяет итальянке стареть очень медленно. До сих пор многие запасные части еще можно приобрести по невысокой цене.



Спортивные кресла и необычные детали оживляют интерьер.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Глобал драйв
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
