Блоки в салоне
Расположение
Общая схема расположения блоков
Описание
- Блок предохранителей
- Интегральное реле
- Реле указателей поворота
- Блок управления круиз-контролем
- Усилитель сигнала
- Главное реле дневных ходовых огней
- Усилитель кондиционера (ручной кондиционер)
- Блок противоугонной системы
- Блок управления ABS (ABS и Traction)
- Усилитель
- Блок управления двигателем
- Блок управления автоматическим кондиционером
- Блок центрального замка
- Блок блокировки селектора коробки передач
- Центральный блок подушек безопасности
Блок предохранителей
Находится в нижней части панели приборов, за перчаточным ящиком.
Пример обозначения с крышки
Схема
Назначение
| 1 | 20A SEAT−HEATER — Подогрев сидений |
| 2 | 10A HEATER — Кондиционер, обогрев заднего стекла, система запуска |
| 3 | 10A GAUGE — Комбинация приборов, лампы заднего хода, круиз-контроль, система зарядки, дневные ходовые огни, трэкшн контроль, стеклоподъемники, предупреждающий зуммер, сервисные индикаторы |
| 4 | 20A WIPER — 1996-1998: Стеклоочиститель и омыватель |
| 25A WIPER — 1999-2001: Стеклоочиститель и омыватель | |
| 5 | 10A MIRROR−HEATER — Обогрев зеркал |
| 6 | 15A ECU−IG — Круиз-контроль, антиблокировочная тормозная система, антенна, подушки безопасности, преднатяжитель ремня безопасности, противоугонная система, блокировка селектора коробки передач, трэкшн контроль, дневные ходовые огни, беспроводная система дистанционного управления, система впрыска топлива |
| 7 | 5A IGN — Комбинация приборов, система зарядки, подушки безопасности, система впрыска топлива, преднатяжитель ремня безопасности |
| 8 | 15A STOP — Лампы стоп-сигнала, круиз-контроль, дополнительный стоп-сигнал, антиблокировочная тормозная система, система впрыска топлива, блокировка селектора коробки передач |
| 9 | 10A TAIL — Габаритный свет, освещение номерного знака, дневные ходовые огни, система впрыска топлива |
| 10 | 15A POWER−OUTLET — Розетка |
| 11 | 7,5A OBD — Диагностический разъем |
| 12 | 15A FOG — Противотуманный свет |
| 13 | 5A STARTER — Комбинация приборов, система впрыска топлива |
| 14 | 25A DOOR — Центральный замок, противоугонная система, лючок бензобака |
| 15 | 7,5A PANEL — Комбинация приборов, аудиосистема, прикуриватель, освещение перчаточного ящика, подсветка панели приборов, часы, сервисные индикаторы, подсветка блока управления кондиционером, подсветка пепельницы, аварийная сигнализация, дневные ходовые огни, блок управления подогревом сидений, обогрев заднего стекла, блок управления автоматической коробкой передач |
| 16 | 7,5A TURN — Указатели поворота |
| 17 | 7,5A RAD−NO.2 — Аудиосистема, антенна |
| 18 | 15A CIG — Прикуриватель, блокировка селектора коробки передач, блок управления зеркалами, противоугонная система, центральный замок, подушки безопасности, преднатяжитель ремня безопасности, обогрев зеркал, кондиционер |
| 19 | Помехоподавляющий фильтр |
| 20 | Помехоподавляющий фильтр |
| 21 | 40А DEF — Обогрев заднего стекла |
| 22 | 30A PWR — Стеклоподъемники, сиденья с электроприводом, люк |
| 23 | 40A AM1 — 1996-1999: Омыватель фар |
| 40A AM1 — 2000-2001: Предохранители: POWER−OUTLET, CIG, RAD−NO.2, TURN, WIPER», ECU−IG, GAUGE и HEATER |
С обратной стороны блока крепятся некоторые реле.
Схема
Обозначение
| R1 | Силовое реле (стеклоподъемники, люк, сиденья с электроприводом) |
| R2 | Обогрев заднего стекла |
| R3 | Габаритный свет |
| R4 | Интегрированное реле |
Дополнительные элементы
Схема
Расположение
- Реле и блок управления люком
- Датчик подушек безопасности
- Блок управления антенной
- Датчик подушек безопасности
- Блок контроля неисправности ламп
Блоки под капотом

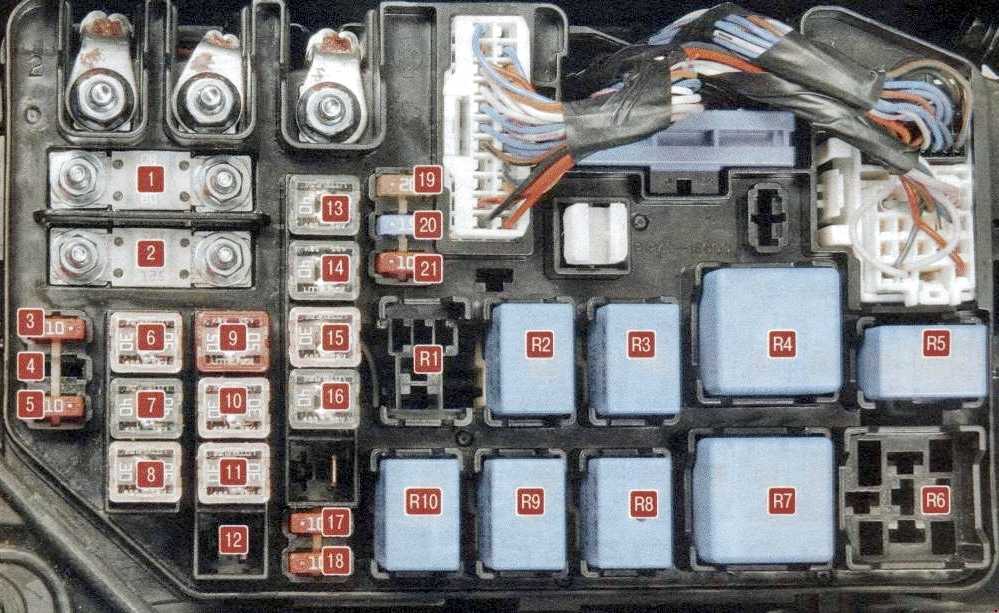

Основной блок
Находится в левой части моторного отсека.
Пример схемы с обратной стороны защитной крышки
Фото — схема
Описание предохранителей
| 1 | 80А MDPS Электро усилитель рулевого управления |
| 2 | 125/150А MIN Генератор |
| 3 | 10А ECUB Блок управления двигателем |
| 4 | 10А ECUD Блок управления двигателем |
| 5 | 10А HORN Звуковой сигнал |
| 6 | 30А IGN1 Выключатель (замок) зажигания |
| 7 | 40А IGN2 Стартер, выключатель (замок) зажигания |
| 8 | 30А BATT2 Генератор, аккумуляторная батарея |
| 9 | 50А BATT1 Генератор, аккумуляторная батарея |
| 10 | 30А ECUA Блок управления двигателем |
| 11 | 30А RAD Электро вентилятор радиатора |
| 12 | 30А COND Электро вентилятор конденсора |
| 13 | 40А ABS1 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS |
| 14 | 40А ABS2 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS |
| 15 | 30А P/WDW Электро стекло подъемники |
| 16 | 40А BLOWER Реле электро вентилятора радиатора |
| 17 | 10А A/CON 1 Кондиционер |
| 18 | 10А A/CON 2 Кондиционер |
| 19 | 20А ECUC Блок управления двигателем |
| 20 | 15А INJ Топливные форсунки, система кондиционера |
| 21 | 10А SNSR Датчики |
Назначение реле
| R1 | COND FAN 2 Реле электро вентилятора конденсора (малая скорость вращения) |
| R2 | RADFAN Реле электро вентилятора радиатора |
| R3 | FUEL PUMP Реле топливного насоса |
| R4 | MAIN Главное реле |
| R5 | HORN Реле звукового сигнала |
| R6 | FUEL HTR Реле нагревателя топливного фильтра |
| R7 | BLOWER Реле электродвигателя вентилятора отопителя |
| R8 | START Реле стартера |
| R9 | COND FAN 1 Реле электро вентилятора конденсора (высокая скорость вращения) |
| R10 | A/CON Реле кондиционера |
Дополнительный блок
Устанавливается в моделях с дизельными двигателями.
Схема
Расшифровка
| PTC HTR 1 | 50А Обогреватель РТС |
| GLOW PLUG | 80А Свеча накаливания |
| PTC HTR 2 | 50А Обогреватель РТС |
| FFHS | 30А Подогрев топливного фильтра |
| PTC HTR 3 | 50А Обогреватель РТС |
Есть чем дополнить — пишите всё в комментарии.
Блок в салоне
Находится под панелью приборов, со стороны водителя.
Схема
Описание
| CIGAR LIGHT | 20А Прикуриватель на консоли, задняя розетка питания |
| MODULE 1 | 7,5А Переключатель спортивного режима, переключатель наружного зеркала с электроприводом |
| MODULE 4 | 7,5А Индикатор рычага переключения передач, много функциональный диагностический разъем, электро хромное зеркало заднего вида, ЭБУ кондиционера, привод корректора фар (левая/ правая сторона), датчик воды в топливном фильтре (D4FD) |
| MODULE 3 | 7,5А Комбинация приборов, блок ВСМ, блок контроля давления в шинах, аудиосистема, блок предупреждения о не пристегнутом ремне безопасности водителя/ пассажира |
| POWER OUTLET | 15А Передняя розетка питания |
| HTD MIRR | 10А Наружное зеркало с электроприводом со стороны водителя /пассажира, ЭБУ кондиционера, ЭБУ |
| WIPER FRT | 25А Блок реле ICM (реле датчика дождя), много функциональный переключатель, коробка предохранителей и реле в моторном отсеке (реле 7), электродвигатель очистителя ветрового стекла |
| A/CON | 7,5А ЭБУ кондиционера, коробка предохранителей и реле в моторном отсеке (реле 4) |
| P/WDW LH | 25А Эл. стеклопод. Левый |
| TAIL GATE | 10А Крышка багажника, привод открывания камеры заднего вида |
| P/SEAT DRV | 30А Ручной переключатель со стороны водителя |
| MODULE2 | 7,5А Модуль системы удержания в пределах полосы, блок реле ICM (реле системы НАС), модуль электрического стояночного тормоза, модуль камеры заднего вида |
| WIPER RR | 15А Реле заднего стеклоочистителя, электродвигатель заднего стекло очистителя, много функциональный переключатель |
| STOP LAMP | 15А Выключатель стоп-сигнала, блок реле ICM (реле НАС) |
| P/WDW RH | 25А Эл. стеклопод. Правый |
| PDM 2 | 7,5А Блок управления электронного ключа, кнопка запуска и останова |
| MODULE 5 | 7,5А Блок EMS (реле омывателя фар), блок ионизатора, панорамный верхний люк, преобразователь постоянного тока, блок DSL (реле ПТК), коробка предохранителей и реле в моторном отсеке (реле), модуль подогрева сиденья водителя/пассажира |
| IG1 | 20А Коробка предохранителей и реле в моторном отсеке (предохранитель F) |
| MODULE 6 | 10А Переключатель наружного зеркала с электроприводом, аудиосистема, аудиовизуальное головное устройство с навигацией, цифровые часы, преобразователь постоянного тока |
| MDPS | 7,5А ЭБУ EPS |
| DR LOCK | 20А Реле блокировки/ разблокировки двери, блок реле ICM (реле «мертвого замка»), привод замка двери со стороны пассажира/ водителя, привод крышки топливо заливной горловины, привод замка левой/ правой двери |
| INTERIOR LAMP | 10А Лампа перчаточного ящика, лампа подсветки левая/ правая, узел плафона потолочной консоли, плафон освещения салона, лампа освещения багажника, датчик открытия двери |
| MULTI MEDIA | 15А Аудиосистема, аудиовизуальное головное устройство с навигацией, преобразователь постоянного тока (аудиосистема) |
| A/BAG | 15А ЭБУ SRS |
| MEMORY 1 | 7,5А Ультразвуковой датчик охранной сигнализации |
| A/BAG IND | 7,5А Комбинация приборов |
| PDM 3 | 7,5А ЭБУ электронного ключа, ультразвуковой датчик охранной сигнализации |
| MEMORY 2 | 10А Переключатель наружного зеркала с электроприводом, модуль контроля давления в шинах, ВСМ, датчик автоматического включения осветительных приборов, комбинация приборов, бортовая система само диагностики, цифровые часы, ЭБУ кондиционера |
| PDM 1 | 25А ЭБУ электронного ключа |
| START | 7,5А Без кнопки запуска: коробка предохранителей и реле в моторном отсеке (реле), выключатель замка зажигания, переключатель диапазонов коробки передач с кнопкой запуска: ЭБУД /РСМ, переключатель диапазонов коробки передач |
| SUNROOF | 20А Панорамный верхний люк |
| BCM | 7,5А ВСМ, ЭБУ электронного ключа |
| A/CON SW | 7,5А ЭБУ кондиционера |
| AFLS | 10А ЭБУ адаптивной системы коррекции фар |
| MODULE 7 | 7,5А ВСМ, ЭБУ электронного ключа |
| FOG LAMP RR | 10А Задний противотуманный фонарь |
| PUDDLE LAMP | 10А Наружное зеркало с электроприводом со стороны водителя/ пассажира |
Блок в салоне
Он находится внизу панели приборов (со стороны водителя), за крышкой.
Вариант 1
Схема
Описание предохранителей
| AUDIO-2 | 10А Аудио, цифровые часы, BCM, выключатель внешнего зеркала с питанием |
| C/ LIGHTER | 20А Прикуриватель, Передняя розетка |
| S/HTD DRI | 10А Выключатель обогрева сиденья водителя (при наличии) |
| DRL | 10А BCM (при наличии) |
| RR FOG LP | 10А Реле заднего противо туманного фонаря |
| H/LP | 10А Реле дальнего / ближнего света фар |
| FRT WIPER | 25А Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя |
| BCM | 10А BCM |
| HTR | 10А Реле переднего / заднего вентилятора, Модуль управления передним / задним кондиционером, Реле вентилятора конденсатора, Электро хромное зеркало, Термо выключатель, Реле обогревателя PTC (D4CB), Электро магнитный клапан EGR (D4BH) |
| B/UP LP | 10А Реле фонаря заднего хода, переключатель фонаря заднего хода, переключатель диапазона передачи |
| ABS | 40А Блок управления ABS / ESP, переключатель ESP (D4CB) |
| T/SIG LP | 10А Переключатель сиганлов поворота |
| A/BAG | 10А Модуль управления SRS |
| A/BAG IND | 10А Приборный щиток (индикация) |
| MODULE | 10А Комбинация приборов, BCM, Модуль управления иммобил-ом (D4BH), Реле кондиционера (D4BH), Сопротивление генератора |
| ECU | 10А Датчик скорости автомобиля, ECM, датчик воздушного потока (D4CB), топливный насос (D4BH), TCM, датчик предупреждения о топливном фильтре |
| START | 10А Пусковое реле, реле охранной сигнализации |
| MIRR HTD | 10А Модуль управления передним кондиционером, наружное зеркало с электроприводом и обогреватель левого / правого стекла |
| STOP LP | 15А Выключатель стоп — сигнала |
| BWS | 10А Зуммер |
| DR LOCK | 20А Реле блокировки / разблокировки дверей |
| FRT FOG LP | 10А Реле передних противотуманных фар |
| B/ALARM | 10А Реле звукового сигнала охранной сигнализации |
| AUDIO-1 (POWER CONNECTOR) | 15А Аудио |
| ROOM LP (POWER CONNECTOR) | 10А Цифровые часы, Комбинация приборов, Подсветка LH / RH, Подножка LH / RH, Лампа багажного отделения, Выключатель освещения салона, Выключатель дверной сигнализации, Разъем канала передачи данных, BCM, Выключатель освещения косметического столика LH / RH, Подсветка потолочной консоли |
| HAZARD | 15А Реле аварийной сигнализации, аварийный выключатель |
| FUEL LID | 15А Реле лючка топливного бака |
| P/WDW LH | 25А Главный выключатель электрического стекло подъемника, выключатель электрического стекло подъемника, левый |
| P/WDW RH | 25А Главный выключатель электрического стекло подъемника, выключатель правого стекло подъемника |
Расшифровка реле
- R1 — реле электро стекло подъёмников
- R2 — реле лючка заливной горловины
Так же с обратной стороны могут крепится следующие не съёмные реле: реле заднего вентилятора, реле заднего фонаря, реле переднего вентилятора, реле заднего обогревателя стекла.
Блоки в салоне
Блок предохранителей
Он расположен на левой стойке под панелью приборов за защитной крышкой.
Фото — пример исполнения
Схема
Описание
| 1 | 30А Реле обогревателя |
| 2 | 10А Реле аварийной сигнализации, аварийный выключатель |
| 3 | 15А Выключатель стоп — сигнала |
| 4 | 20А Модуль управления TOD, EST |
| 5 | 10А Резерв |
| 6 | 15А Контроллер люка на крыше |
| 7 | 30А Реле вентилятора |
| 8 | 20А Замки двери с электроприводом |
| 9 | 10А Реле заднего противотуманного фонаря |
| 10 | 10А Аудио, лампа карты |
| 11 | 20А Прикуриватель, реле розетки, розетка ACC |
| 12 | 10А Переключатель внешнего зеркала с питанием |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 10А Переключатель кондиционера |
| 16 | 10А Левое / правое наружное зеркало и обогреватель |
| 17 | Резерв |
| 18 | 10А TCM, ECM (COVEC-F), TCCS (TOD, EST), иммобилайзер |
| 19 | 10А Переключатель фонарей заднего хода, внутреннее зеркало заднего вида, переключатель диапазонов коробки передач |
| 20 | 10А Переключатель опасности |
| 21 | 10А Комбинация приборов, ETACM, датчик скорости автомобиля, модуль управления DRL |
| 22 | 10А Воздушная подушка |
| 23 | 10А Индикатор подушки безопасности |
| 24 | Резерв |
| 25 | 10А Вентилятор и кондиционер, ETACM, реле обогревателя |
| 26 | 15А Подогрев сиденья |
| 27 | 15А Люк, задний стекло очиститель и омыватель, переключатель круиз — контроля, реле нерегулируемого заднего стеклоочистителя |
| 28 | 10А Пусковое реле, реле охранной сигнализации |
Блок реле
Рядом, под панелью крепится блок с реле.
Схема
Расшифровка
- М61 — Реле обогрева заднего стекла и зеркал
- М62 — Реле указателей поворотов
- М63 — Реле электропривода стекло подъёмников
- М64 — Реле блокировки замков дверей
- М65 — Реле разблокировки замков дверей
- М66 — Реле задних противотуманных фар
Блоки под капотом
Главный блок
Находится в левой части моторного отсека рядом с аккумулятором.
Схема
Назначение
| 1 FUEL PUMP | 20А Реле топливного насоса |
| 2 HEAD LAMP (LOW) | 15А Реле фар (LOW) |
| 3 ABS | 10А Модуль управления ABS |
| 4 INJECTOR | 10А Инжектор, SMATRA, стоп-сигналы |
| 5 A/С COMPRESSOR | 10А Реле кондиционера |
| 6 ATM | 20А Реле управления АКП, TCM |
| 7 MAIN | 30А Реле управления двигателем |
| 8 IGNITION COIL | 20А Датчик отказа зажигания, катушка зажигания |
| 9 OXYGEN SENSOR | 15А Датчик кислорода |
| 10А EGR | 15А Реле топливного насоса, реле накаливания, датчик положения распред. вала, датчик положения коленчатого вала, привод системы рециркуляции ОГ, электромагнитный клапан управления продувкой |
| 11 HORN | 10А Реле звукового сигнала |
| 12 HEAD LAMP (HIGH) | 15А Реле фар (HIGH) |
| 13 DRL | 15А Модуль управления ДХО, Сирена |
| 14 FRONT FOG LAMP | 15А Реле передних противотуманных фар |
| 14 FRONT FOG LAMP | 15А Реле передних противотуманных фар |
| 15 SPARE | 30А Запасной |
| 16 SPARE | 20А Запасной |
| 17 SPARE | 15А Запасной |
| 18 SPARE | 10А Запасной |
| 19 BLOWER | 30А Реле нагнетателя |
| 20 IGNITION SWITCH 1 | 30А Замок зажигания (ACC, IG1) |
| 21 PASSENGER COMPARTMENT JUNCTION BLOCK 1 | 30А Распред. блок в салоне (предохранитель 22-24) |
| 22 ECM | 10А Генератор, ECM, TCM |
| CONDENSER FAN | 30А Реле вентилятора конденсатора №1 |
| POWER WINDOW | 30А Реле стекло подъемника |
| IGNITION SWITCH 2 | 30А Замок зажигания (IG2, START), пусковое реле |
| ABS 1 | 30А Контроль ABS |
| ABS 2 | 30А Контроль ABS |
| PASSENGER COMPARTMENT JUNCTION BLOCK 2 | 50А Распред. блок в салоне (короткое замыкание «А», предохранитель 12-19, реле задних фонарей) |
| RADIATOR FAN | 40А Реле вентилятора радиатора |
Дополнительный блок
Устанавливается на модели с дизельным двигателем.
Схема
Обозначение
- Fuel filter — 30A топливный фильтр
- Glow — 80A Свечи накала
- Heater 1 — 60A Дополнительный нагрев / обогрев
- Heater 2 — 60A Дополнительный нагрев / обогрев
- Fuel fired heater — 20A Обогреватель топлива
Есть что добавить, пишите в комментарии.
Блок в салоне
Он находится под панелью приборов со стороны водителя.
Пример схемы с крышки блока
Схема
Описание предохранителей
| F1 | 20А Прикуриватель и розетка |
| F2 | 10А Аудио, внешнее зеркало с электроприводом |
| F3 | 15А Цифровые часы, розетка сзади |
| F4 | 10А Круиз-контроль |
| F5 | 10А Реле фар |
| F6 | 20А Подогрев сиденья |
| F7 | 10А Управление двигателем заднего стеклоочистителя |
| F8 | 10А Обогрев заднего стекла, Наружное зеркало с электроприводом |
| F9 | 10А Управление кондиционером, регулятор люка, электрическое хромированное зеркало |
| F10 | Резерв |
| F11 | 10А Лампа освещения салона, дверной выключатель, дверная лампа, ручное управление кондиционером, контроллер Homelink |
| F12 | 15А Цифровые часы, ETACM, аудио, сирена |
| F13 | 20А Динамики AMP |
| F14 | 10А Стоп-сигнал, разъем передачи данных, универсальный контрольный разъем |
| F15 | 10А Аварийная лампа |
| F16 | 25А Сиденье с электроприводом, управление двигателем заднего стеклоочистителя |
| F17 | 20А Контроллер люка |
| F18 | 30А Реле обогревателя |
| F19 | 10А Комбинация приборов, резистор предварительного возбуждения, ETACM, автоматический датчик освещенности, модуль управления DRL, генератор |
| F20 | 15А Модуль управления SRS |
| F21 | 10А ЕСМ (V6 2,7 л), PCM (I4 с АКП), ЕСМ (I4 с МКП) |
| F22 | 10А Комбинация приборов (Подушка безопасности IND) |
| F23 | 10А Модуль управления ABS, G-сенсор, разъем для удаления воздуха, модуль управления 4WD |
| F24 | 10А Лампа указателя поворота |
| F25 | 10А Фонарь заднего хода, TCM, Блок управления ETS, Датчик отказа зажигания |
| F26 | 20А Реле блокировки / разблокировки дверей, реле блокировки / разблокировки ключей |
| F27 | 10А Задний и стояночный фонарь (левый), лампа указателя поворота, лампа освещения номерного знака |
| F28 | 10А Задний и стояночный фонарь (правый), реле противотуманных фар, переключатель освещения |
| F29 | 15А Модуль управления ETS (V6 3.5L), реле безопасности |
| F30 | 10А Реле вентилятора радиатора, реле вентилятора конденсатора |
| F31 | 20А Электродвигатель переднего стеклоочистителя, реле стеклоочистителя, электродвигатель омывателя |
Реле
Над предохранителями находятся 2 реле: реле электропривода стекло подъёмников и реле обогревателя заднего стекла.
И с обратной стороны блока, так же крепятся несколько элементов реле.
