Блок предохранителей и реле hyundai tucson (2004-2010, 2016, 2017, 2018)

Блоки под капотом

Расположение

Назначение

  1. блок реле в моторном отсеке №2 (реле отопителя)
  2. усилитель форсунок
  3. монтажный блок в моторном отсеке
  4. блок реле и предохранителей №5
  5. модулятор давления
  6. блок реле в моторном отсеке №3 (блок АБС)

Блок предохранителей и реле

Расположен в левой части моторного отсека, под защитной крышкой.

Схема

Описание

1 30A DCC — Предохранители «ECU-B», «DOME», «RAD NO.1»
2 15A IG2 — Бензин: электрические вентиляторы системы охлаждения, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система кондиционирования воздуха
30A FUEL HTR — Дизель: Подогреватель топлива
3 10A HORN — Сигнал
4 10А HAZ — Указатель поворота и сигнальная лампа аварийной сигнализации
5 15A EFI — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система кондиционирования воздуха, электрические вентиляторы охлаждения
6 10A ETCS — (до 10.2003): Электронная система управления дроссельной заслонкой.
10A ETCS — Электронная система управления дроссельной заслонкой.
15A A/F — (с 10.2003): Датчик состава топливовоздушной смеси.
7 7,5A OBD — Бортовая система диагностики
8 7,5A ALT-S — система зарядки
15A FR DEF -(с 10.2003): Антиобледенитель стеклоочистителя.
9 50A MAIN — Реле «HEAD» (предохранители «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR»)
10 30A AM2 — Выключатель зажигания
11 30A RR CLR — Система кондиционирования задней части салона
12 30A HEAD LP CLN — Очиститель фар
15A розетка
13 7,5A RR FOG — Задний противотуманный фонарь
14 40/50A ABS NO.1 -ABS, VSC
15 30/40 ABS NO.2 — ABS, VSC
16 30A CDS — Бензин: Электрические вентиляторы охлаждения
40A CDS — Дизель: Электрические вентиляторы охлаждения
17 30A RDI — Бензин: Электрические вентиляторы охлаждения
40A RDI — Дизель: Электрические вентиляторы охлаждения
18 50A HTR — Система кондиционирования / обогреватель
19 140A ALT — Реле «RR DEF» (предохранители «RR DEF», «MIR HTR») реле «TAIL» (предохранители «TAIL», «PANEL»), реле «IG1» («ECU-IG», «GAUGE», «HTR» , Предохранители «SEAT HTR», «SRS-IG», «WIPER»), «PWR», «RR HTR», «DOOR», «DOOR NO.2», «FR FOG», «PWR OUTLET», «STOP» «,» АМ1 «предохранители
20 15А HEAD RH UPR — Правая фара (дальний свет), комбинация приборов
21 15А HEAD LH UPR — Левая фара (дальний свет)
22 15А HEAD RH LWR — Левая фара (ближний свет), регулировка уровня света фар
23 15А HEAD LH LWR — Правая фара (ближний свет)
24 15А RAD NO.1 — Аудио система
25 7,5А ECU-B — Система зарядки, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, ABS, подвеска TOYOTA с электронной модуляцией, система блокировки дверей с электроприводом, электрические стеклоподъемники, напоминание о ключах и световое напоминание, предупреждение о не пристегнутом ремне безопасности, аудиосистема, часы, комбинация приборов, фара, автомат система управления освещением, противотуманные фары, задние фонари, габаритные огни, внутреннее освещение, система помощи при парковке TOYOTA, система кондиционирования, обогрев заднего стекла
26 7,5А DOME — Внутреннее освещение, личное освещение, освещение для ног, подсветка дверей, подсветка багажника, подсветка туалетного столика
Реле
R1 Фары (HEAD)
R2 (FR DEF) — Обогрев стекла
R3 Бензин: Зажигание (IG2)
Дизель: Подогреватель топлива (FUEL HTR)
R4 Сигнал
R5 Электро вентилятор системы охлаждения (ВЕНТИЛЯТОР №2)
R6 Электро вентилятор системы охлаждения (ВЕНТИЛЯТОР №1)
R7 Электро вентилятор охлаждения (ВЕНТИЛЯТОР № 3)
R8 Блок управления двигателем (EFI)

Блоки под капотом

Один находится с левой стороны, другой с правой подкапотного пространства.

Вариант 1

Расшифровка общая

ALT 200A Генератор I/P POWER(LH) 60A Левая распределительная коробка панели приборов I/P POWER(RH) 60A Правая распределительная коробка панели приборов COOLING FAN 60A Реле вентилятора системы охлаждения EHPS 80A Электродвигатель EHPS ECS 40 A Реле компрессора ECS AMP-1 40 A Усилитель JBL аудиовизуальный системы AMP-2 30A Усилитель ESCL(ACC) 30A Реле ESCL (ACC) ESP-1 30A Блок управления ESP, универсальный диагностический разъем ESP-2 30A Блок управления ESP ESCL(IGN1) 30A Реле ESCL (IGN1) ESCL(IGN2) 30A Реле ESCL (IGN2) P/SEAT(FR-LH) 30A Клапан управления системой поддержки поясницы в сиденье водителя, блок управления системой IMS водителя, выключатель системы поддержки поясницы в сиденье водителя H/LP WASHER 20A Реле омывателя фар P/OUTLET(FR) 25A Реле передней розетки, прикуриватель TRUNK OPEN 10A Реле открытия крышки багажника IMS 10A Реле IMS STOP LP 10A Реле стоп-сигнала, выключатель стоп-сигнала, IPM, блок управления ESP, стоп-сигнал верхнего расположения B/UP LP-1 (G8BA) 10A Реле фонаря заднего хода B/UP LP-2 (G6DA) 10A Левый/правый задний комбинированный фонарь, хромированное зеркало заднего вида с электроприводом, модуль задней шторки, аудиосистема, головной аудиовизуальный модуль

WIPER 30A ЭБУ стеклоочистителя FAM POWER-2 40 A FAM FAM POWER-1 40 A FAM START 30A Пусковое реле WASHER 15A Реле стеклоомывателя AQS 10A Датчик качества воздуха (AQS), реле вентилятора, ЭБУ стеклоочистителя HTD GLASS(FR) 15A Реле подогреваемого ветрового стекла IPM 10A IPM, реле фар ближнего света HORN 15A Реле включения звукового сигнала EPB-1 15A Блок управления тормозом EPB EPB-2 15A Блок управления тормозом EPB A/CON 10A Блок управления кондиционером BLOWER MOTOR 40 A Реле вентилятора PRESAFETY(LH) 40 A Ремень безопасности Pre-Safe левого сиденья HTD GLASS(RR) 40 A Реле подогреваемого заднего стекла PRESAFETY(RH) 40 A Ремень безопасности Pre-Safe правого сиденья ECU(IG1) 10A ЭБУД ESP 10A Блок управления ESP, коробка реле и предохранителей в моторном отсеке (универсальный диагностический разъем) EHPS 10A Модуль EHPS AFLS 10A Левая/правая фара TCU 15A TCM MIRROR HTD 10A Блок управления кондиционером, левое/правое наружное зеркало заднего вида с электроприводом FUEL PUMP 20A Реле топливного насоса

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Назначение

  • 11 — левый боковой датчик SRS
  • 12 — инвертор DC/AC
  • 13 — реле инвертора (до 10.1997 г.)
  • 14 — реле электропривода люка
  • 15 — правый боковой датчик SRS
  • 16 — электронный блок управления системой навигации (с 12.1999 г.)
  • 17 — реле очистителя заднего стекла
  • 18 — электронный блок управления двигателем
  • 19 — центральный монтажный блок
  • 20 — реле управления замками дверей
  • 21 — интегрированное реле
  • 22 — блок реле №1
  • 23 — реле разъема подключения дополнительного электрооборудования
  • 24 — блок предохранителей
  • 25 — правый кронштейн крепления разъемов
  • 26 — монтажный блок под приборной панелью в салоне
  • 27 — реле обогревателя лобового стекла (антиобледенителя щеток)
  • 28 — реле корректора фар (с 12.1999 г.)
  • 29 — блок управления блокировкой селектора АКПП
  • 30 — датчик замедления (ABS) (модели с VSC)
  • 31 — датчик замедления (ABS, модели 4WD); датчик бокового перемещения (модели с VSC)
  • 32 — центральный датчик SRS
  • 33 — реле отопите­ля
  • 34 — левый кронштейн крепления разъемов
  • 35 — реле топливного насоса
  • 36 — блок предохранителей (ЗС-ТЕ с 12.1999 г.)
  • 37 — электронный блок управле­ния ABS, TRC и VSC.

Блок предохранителей

В салоне блок предохранителей находится под панелью приборов со стороны водителя за защитной крышкой.

Пример схемы с крышки блока

Схема

Описание

1 5А DEFOG / IDLE-UP — Система повышения частоты вращения холостого хода, электронный блок управления двигателем
2 30А DEFOG — Обогреватель заднего стекла
3 15А ECU — IG — Анти блокировочная система тормозов, система блокировки переключения передач
4 10А TAIL — Передние и задние габариты, подсветка номерного знака
5 5А STARTER — Стартер, блок управления двигателем
6 5А IGNITION — Зажигание, Электронный блок управления двигателем
7 10А TURN — Указатели поворотов
8 20А WIPER — Стеклоочистители и омыватели
9 15А METER — Комбинация приборов
10 7,5А PANEL — Подсветка комбинации приборов и выключателей
11 15А LIGHTER / RADIO — Электропривод боковых зеркал, прикуриватель, часы, магнитола
12 15А FOG — Передние противотуманные фары
13 30А DOOR — Центральный замок
14 15А STOP — Стоп-сигналы

С обратной стороны блока могут крепится некоторые реле.

  • Главное силовое реле
  • Реле габаритов
  • Реле обогревателя заднего стекла

Дополнительные элементы

Отдельно, ближе к левой стоке  могут крепится некоторые дополнительные предохранители.

Схема

Обозначение

  1. 15A FR DEF — Обогрев щёток стеклоочистителя
  2. 15А ACC SOCKET — Дополнительные розетки

А в панели с левой стороны: 1 20A F/HTR — Подогрев топлива

Блок под капотом

Находится рядом с аккумуляторной батареей.

Схема

Обозначение

MDPS 80А Блок MDPS
B+1 60А Интеллектуальный соединительный блок (ARISU-LT IPS 1, IPS 2, IPS 3, IPS 4, Fuse — AMP)
B+2 60А Интеллектуальная соединительная колодка (ARISU-LT IPS 5, IPS 6, IPS 7, IPS 8, предохранитель — SMART KEY1, SMART KEY2, ТОРМОЗНЫЙ ВЫКЛЮЧАТЕЛЬ)
B+3 50А Интеллектуальный соединительный блок (предохранитель — SUNROOF1, SUNROOF2, S / HEATER FRT, S / HEATER RR, SAFETY P / WINDOW, реле электрического стекло подъемника (предохранитель — P / WINDOW LH, P / WINDOW RH)
ABS1 40А Модуль ESC, многоцелевой контрольный разъем
ABS2 40А Модуль ESC, многоцелевой контрольный разъем
IG1 40А Замок зажигания (без смарт-ключа), блок печатной платы (реле PDM (IG1) / PDM (ACC) — со смарт-ключом)
IG2 30А Пусковое реле, переключатель зажигания (без смарт-ключа), блок печатной платы (реле PDM (IG2) — со смарт-ключом)
B+4 50А Интеллектуальный соединительный блок (предохранитель — MODULE8, 4WD, P / SEAT (DRV), P / SEAT (PASS), ОТКРЫТ ЗАДНИЙ ЗАДНИЙ, ЗАМОК ДВЕРИ, Устройство автоматического отключения тока утечки — переключатель предохранителя, ВНУТРЕННЯЯ ЛАМПА, МУЛЬТИМЕДИА, ПАМЯТЬ 2)
COOLING FAN1 40А Реле высокого уровня охлаждающего вентилятора
COOLING FAN1 50А Реле высокого уровня охлаждающего вентилятора
TCU3 40А TCM
TCU4 40А TCM
BLOWER 40А Реле нагнетателя
POWER TAILGATE 40А Модуль силовых задних ворот
REAR HEATED 40А Реле обогрева заднего стекла
WIPER FRT1 25А Замок зажигания (без смарт-ключа), реле PDM (IG2) (со смарт-ключом)
TCU1 15А TCM (7DCT)
WIPER FRT2 10А BCM
ECU3 PCM (G4NC) / ECM (G4FJ)
HORN 15А Реле звукового сигнала
BATTERY MANG 10А Датчик батареи
SENSOR2 10А Масляный регулирующий клапан №1 / №2, датчик положения распределительного вала №1 / №2, электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера, реле топливного насоса
SENSOR1 15А PCM, датчик кислорода (вверх) / (вниз)
ECU2 20А КАТУШКА ЗАЖИГАНИЯ №1 / №2 / №3 / №4, конденсатор (G4NC)
ECU5 15А PCM (G4NC) / ECM (G4FJ)
ECU4 15А PCM (G4NC) / ECM (G4FJ)
SENSOR3 10А Соединительный блок E / R (реле высокого уровня охлаждающего вентилятора)
DEICER 15А Обогреватель ветрового стекла, E/R Junction Block (Front Deicer Relay)
FUEL PUMP1 20А Реле топливного нассоса
MODULE1 7,5А Адаптивное освещение
B/ALARM HORN 10А Реле аварийной сигнализации
ABS3 10А ESC Module
MODULE2 10А Насос
POWER OUTLER FRT 20А Передняя розетка электропитания и прикуриватель
ECU6 10А PCM (G4NC) / ECM (G4FJ)
TCU2 15А Переключатель диапазонов АКПП, БУТ, рычаг селектора АКПП Выключатель фонарей заднего хода
B/UP LAMP 10А Переключатель диапазонов трансмиссии, электрохромное зеркало, задний комбинированный фонарь (вход) левый/правый, БУТ, переключатель фонарей заднего хода, модуль MTS E-Call, интеллектуальная распределительная коробка (блок управления IPS)
POWER OUTLER REAR 20А Задняя розетка электропитания

Та же на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки на 200А.

Блоки под капотом

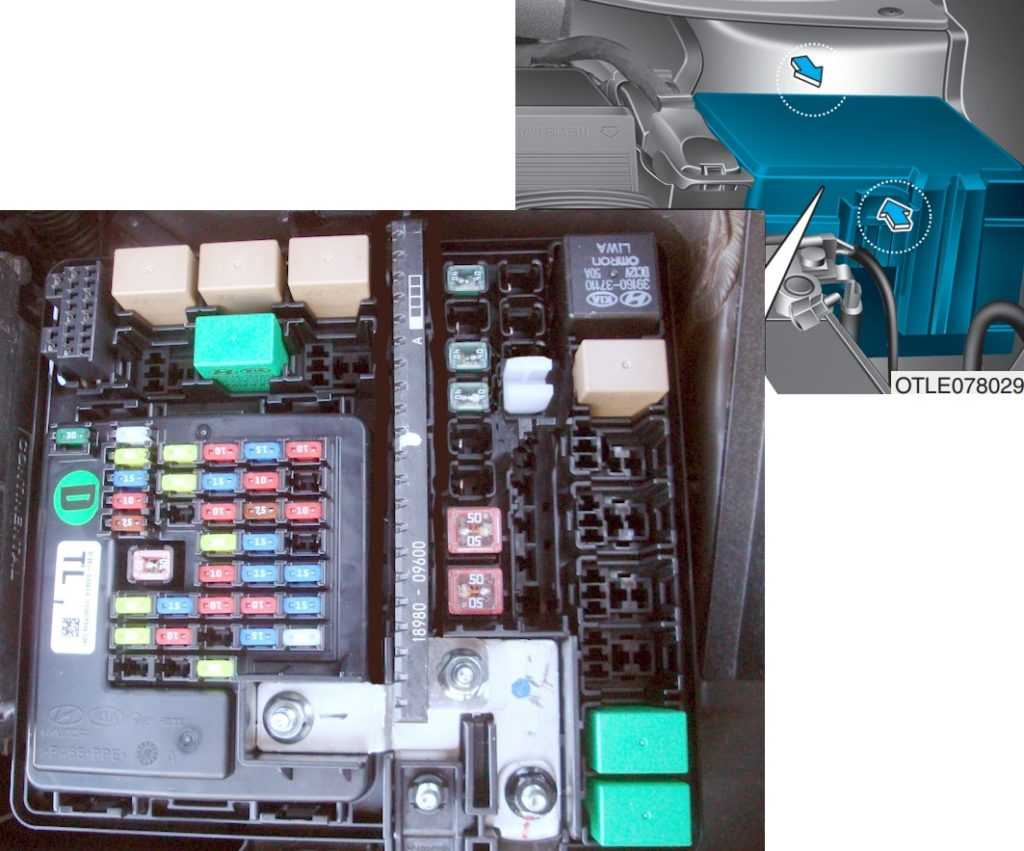

Основной блок

Главный блок с предохранителями и реле находится с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Вариант 1

Фото — схема

Назначение

1 20А АБС и ESP — ABS2
2 40А ABS и ESP
3 50А Электронный блок управления электрооборудованием салона — B+1
4 40А Обогрев зеркал заднего вида — RR HTD
5 40А Электро вентилятор — BLOWER
6 40А Электро вентилятор системы кондиционирования — C/FAN
7 20А Омыватель передних фар — H/LP WASHER
8 20А Резерв — SPARE
9 125А Генератор — ALTERNATOR
10 80А Электро усилитель рулевого управления — MDPS
11 15А Передние противотуманные фары — FR FOG
12 10А Кондиционер — A/CON
13 15А Аварийная сигнализация —  HAZARD
14 10А Резерв — SPARE
15 20А Резерв — SPARE
16 15А Топливный насос — F/PUMP
17 15А Резерв — SPARE
18 10А Блок управления двигателем — ECU1
19 10А Блок управления двигателем — ECU2
20 20А Блок управления двигателем — ECU3
21 15А Топливные форсунки, система кондиционирования — INJ
22 10А Датчики — SNSR2
23 15А Звуковой сигнал — HORN
24 50А Электронный блок управления электрооборудованием салона — B+2
25 40А Стартер, выключатель (замок) зажигания — ING2
26 30А Выключатель (замок) зажигания — IGN1
27 30А Главное реле —  ECU
28 10A Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости — ABS
29 10A Система зажигания — ECU2
30 10A Выключатель лампы света заднего хода — B/UP
31 10A Ближний свет правой передней фары — H/LP LO RH
32 10A Ближний свет левой передней фары — H/LP LO LH
33 20A Дальний свет фар — H/LP HI
34 10A Датчики — SNSR1
R1 Реле электро вентилятора системы охлаждения (малая скорость вращения) — C/FAN2
R2 Реле электро вентилятора системы охлаждения (высокая скорость вращения) — C/FAN1
R3 Реле стартера — START
R4 Реле топливного насоса — F/PUMP
R5 Реле кондиционера — A/CON
R6 Реле ближнего света фар — H/LP LO
R7 Реле звукового сигнала — HORN
R8 Реле дальнего света фар — H/LP HI
R9 Реле заднего противотуманного фонаря — FOG LP
R10 Реле стеклоочистителя —  WIPER
R11 Главное реле — MAIN

Вариант 2

Фото — пример

Схема

Расшифровка

  1. Главное реле
  2. Кондиционер
  3. Топливный насос
  4. Блок управления двигателем
  5. ABS и ESP
  6. Выключатель ламп заднего хода
  7. Резерв
  8. Резерв
  9. Главное реле
  10. Резерв
  11. Датчики
  12. Блок управления двигателем
  13. Датчики
  14. Резерв
  15. Топливные форсунки,система кондиционера.
  16. Кондиционер
  17. Блок управления двигателем
  18. Топливный насос
  19. Электро вентилятор
  20. Реле дальнего света
  21. Звуковой сигнал
  22. Высокая скорость вентилятора
  23. Реле стартера
  24. Задние противотуманки
  25. Стекло очиститель
  26. Малая скорость вентилятор
  27. Ближний левый свет
  28. Ближний правый свет
  29. Резерв
  30. Реле ближнего света
  31. ABS ESP
  32. ABS ESP
  33. Передние противотуманные фары
  34. Резерв
  35. Блок электроники салон
  36. Резерв
  37. Звуковой сигнал и его реле
  38. Электро усилитель руля
  39. Стартер и замок зажигания
  40. Обогрев зеркал
  41. Вентилятор (кондиционера)
  42. Электро вентилятор
  43. Генератор
  44. Замок зажигания
  45. Электро блок управления салоном
  46. Резерв

Дополнительный блок

Используется только в дизельных двигателях.

Схема

Описание

  • 12 — реле обогревателя топливного фильтра
  • 13 — реле #3 обогревателя PTC
  • 14 — реле #2 обогревателя PTC
  • 15 — реле # 1 обогревателя PTC
  • 16 — реле свечей накаливания
