Расположение предохранителей, плавких вставок и реле и их замена
Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху).
Рис. 10.2. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты).
Рис. 10.3. Расположение предохранителей в центральном монтажном блоке, расположенном в салоне.
Рис. 10.4. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек.
Рис. 10.5. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.
Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.
Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в подкапотном пространстве с левой стороны, возле аккумуляторной батареи и воздушного фильтра.
Назначение предохранителей и реле приведено в табл. 10.1.
ПРИМЕЧАНИЯ. На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). В табл. 10.1 приведено назначение только тех реле, замена которых может потребоваться силами водителя в целях обеспечения безопасности движения и сохранения здоровья.
Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики. Предохранители системы освещения, звуковой сигнализации, климат контроля и т.п. расположены в центральном блоке предохранителей, установленном на крышке многофункционального электронного блока GEM (рис. 10.3), который, в свою очередь, установлен под панелью приборов справа.
Назначение предохранителей приведено в табл. 10.2.
ПРИМЕЧАНИЕ. На рис. 10.3 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). Предохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и т.п.
расположены в заднем блоке предохранителей, установленном под левой обивкой боковины багажника (рис. 10.4 и 10.5). Назначение предохранителей приведено в табл. 10.3.
ПРИМЕЧАНИЕ. На рис. 10.4 и 10.5 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).
Для наглядности показано при снятой панели приборов.
1. Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз. ПРИМЕЧАНИЕ. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов. После этого откроется доступ к центральному блоку предохранителей.
2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель. ПРЕДУПРЕЖДЕНИЕ.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
3. Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону. ПРИМЕЧАНИЕ.
Удобнее извлекать предохранитель специальным пинцетом, установленным в зажиме на обратной стороне крышки монтажного блока, расположенного в подкапотном пространстве.
4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
5. Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху, утопите до упора.
6. Для доступа к предохранителям и реле монтажного блока в подкапотном пространстве отожмите в сторону два фиксатора его крышки с одной…
Предохранители Фольксваген Гольф 6, 2008 — 2013
Основные цепи питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, двигатели вентиляторов, бензонасос и другие мощные потребители подключены посредством реле. Предохранители и реле установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне автомобиля. Информация актуальна для моделей Фольксваген Гольф 6 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.
В салоне
1) Для доступа к монтажному блоку предохранителей, расположенному в салоне… 2) Подденьте край крышки монтажного блока3) преодолевая сопротивление фиксаторов, снимите крышку
Предохранители в монтажном блоке, расположенном в салоне автомобиля
| Номер | Ток, А | Защищаемая цепь |
| 1 | 10 | Блок регуляторов элекгрокорректора света фар и яркости подсветки комбинации приборов, система помощи при парковке |
| 2 | 10 | Выключатель стоп-сигнала, переключатель наружного освещения, система ABS, комбинация приборов, электроусилитель руля, топливный модуль |
| 3 | 5 | Блок управления системой пассивной безопасности |
| 4 | 5 | Датчик аварийного падения уровня масла, блок управления системой отопления, кондиционирования вентиляции, выключатель ASR, выключатель света заднего хода, внутреннее зеркало заднего вида с автоматическим затемнением, система автоматической парковки |
| 5 | Резерв | |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | ||
| 12 | 10 | Блок управления стеклоподъемниками |
| 13 | 10 | Переключатель наружного освещения, диагностический разъем, камера заднего вида, датчики дождя и освещенности |
| 14 | 10 | Блок управления системой отопления, кондиционирования и вентиляции |
| 15 | 20 | Блок управления оборудованием кузова |
| 16 | Резерв | |
| 17 | 5 | Зуммер аварийной сигнализации |
| 18 | Резерв | |
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | 20 | Воздухонагнетатель |
| 23 | 30 | Клавиши управления стеклоподъемниками передних дверей |
| 24 | 20 | Клавиши управления стеклоподъемниками задних дверей |
| 25 | 25 | Электрообогрев окна двери задка |
| 26 | 30 | Клавиши управления стеклоподъемниками задних дверей |
| 27 | 15 | Бензонасос |
| 28 | Резерв | |
| 29 | ||
| 30 | 20 | Блок Mechatronik роботизированной коробки передач |
| 31 | 20 | Вакуумный насос тормозной системы |
| 32 | 30 | Розетка для подключения дополнительного оборудования |
| 33 | 25 | Электролюк |
| 34 | 15 | Переключатель регулировки положений поясничного подпора передних сидений |
| 35 | 10 | Блок управления системой электронного регулирования демпфирования |
| 36 | 20 | Насос омывателя фар |
| 37 | 30 | Блок управления обогревом передних сидений |
| 38 | Резерв | |
| 39 | ||
| 40 | ||
| 41 | 15 | Моторчик стеклоочистителя окна двери задка |
| 42 | 20 | Прикуриватель |
| 43 | 15 | Блок управления системой стабилизации прицепа |
| 44 | 20 | |
| 45 | 15 | |
| 46 | Резерв | |
| 47 | ||
| 48 | ||
| 49 |
Реле в монтажном блоке, расположенном в салоне
| Номер | Коммутируемая цепь |
| R1 | Реле клеммы «плюс» замка зажигания |
| R2 | Реле звукового сигнала |
| R3 | Реле омывателя блок-фар |
| R4 | Реле разгрузки силовой цепи замка зажигания |
| R5 | Реле электрообогрева окна двери задка |
| R6 | Реле топливного модуля |
В моторном отсеке
1) Для доступа к предохранителям и реле-монтажного блока, расположенного в моторном отсеке, откройте капот. 2) Сдвиньте вперед фиксаторы крепления крышки…3) .и снимите крышку.
Предохранители и реле в монтажном блоке, расположенном в моторном отсеке
| Номер | Ток, А | Защищаемая цепь |
| 1 | 30 | Лампы переднего и правого заднего указателей поворота, лампа правого стоп-сигнала, лампы переднего и правого заднего габаритных огней, лампа правого фонаря света заднего хода, ламы правого ближнего и дальнего света, лампа правой противотуманной фары |
| 2 | 15 | Звуковой сигнал |
| 3 | 40 | Насос подачи воздуха |
| 4 | Резерв | |
| 5 | 50 | Главный предохранитель |
| 6 | 50 | Реле разгрузки силовой цепи замка зажигания |
| 7 | Резерв | |
| 8 | 30 | Моторчик стеклоочистителя ветрового окна |
| 9 | Лама правого заднего габаритного огня | |
| 10 | 15 | Датчик концентрации кислорода |
| 11 | 5 | Выключатель стоп сигнала |
| 12 | 5 | Клапан системы изменения геометрии впуска |
| 13 | 10 | Реле насоса подачи воздуха, форсунки системы питания |
| 14 | 30 | Моторчик стеклоочистителя ветрового окна |
| 15 | 30 | Блок Mechatronik роботизированной коробки передач |
| 16 | 5 | Блок управлением оборудования салона |
| 17 | 20 | Блок управлением ABS |
| 18 | 15 | Блок Mechatronik роботизированной коробки передач |
| 19 | 5 | Комбинация приборов |
| 20 | 40 | Реле клеммы «плюс» замка зажигания |
| 21 | 15 | Головное устройство аудиосистемы |
| 22 | 40 | Блок управления ABS, насос электромодуля |
| 23 | 30 | Лампы переднего и левого заднего указателей поворота, лампа левого стоп-сигнала, лампы переднего и левого заднего габаритных огней, лампа левого фонаря света заднего хода, ламы левого ближнего и дальнего света, лампа левой противотуманной фары |
| 24 | Резерв | |
| 25 | 5 | Диагностический разъем |
| 26 | 15 | ЭБУ |
| 27 | 20 | Бензонасос, катушка зажигания |
| 28 | 10 | Управляющий датчик концентрации кислорода |
| 29 | 5 | Устройство телефонной связи (в вариантном исполнении) |
| 30 | 10 | ЭБУ |
| R1 | Реле насоса подачи воздуха | |
| R2 | Реле питания ЭБУ |
Предохранители Фольксваген Джетта 6 и реле с описанием назначения и схемами блоков
Спереди Volkswagen Jetta шестого поколения обладает удобными схема предохранителей фольксваген джетта 2012 с неплохой боковой поддержкой, оптимальной по жесткости набивкой, подогревом и большим набором регулировок опционально — с электроприводом.
На втором ряду — грамотно спрофилированный диван и достаточный запас свободного пространства правда, у седана высокий схема предохранителей фольксваген джетта 2012 тоннель и выступающий торец переднего бокса, которые доставляют дискомфорт среднему пассажиру.
Грузовой отсек трехобъемника в стандартном виде вмещает литров поклажи и демонстрирует практически правильную форму. Спинка заднего дивана складывается двумя неравными секциями но ровной площадки не образуетвысвобождая место для перевозки длинномеров.
В нише под полом у автомобиля лежит полноразмерная запаска. Второй — 1. И спереди, и сзади автомобиль оборудован независимыми подвесками с гидравлическими амортизаторами и стабилизаторами — архитектура типа МакФерсон и многорычажная система соответственно.
Немецкий седан укомплектован реечным рулевым центром с электромеханическим усилителем управления.
Новый Фольксваген Джеттаэто полноценный автомобиль C класса, довольно просторный внутри и с объемным багажным отсеком. Внешности добавили несколько ярких штрихов, появилась возможность установки задних светодиодных фонарей.
Кстати, головной свет может иметь галогенные, биксеноновые или светодиодные фары. Классический экстерьер с плавными линиями, разбавлен агрессивными воздухозаборниками в нижней части переднего бампера и интегрированными противотуманками. На Jetta 6 установлены плавкие предохранители различных номиналов: Где находятся предохранители Джетта Предохранители на Джетта 6 базируются в двух местах.
Второе — в салоне, под панелью, в районе расположения левого колена водителя. Для замены понадобятся только щипцы, которые часто можно обнаружить в одном из блоков.
Блок предохранителей под капотом
Он находится на крышке аккумуляторной батареи.
p, blockquote 18,0,0,1,0 —>
p, blockquote 19,0,0,0,0 —>
Состоит из отдела предохранителей и плавких вставок высокой мощности.
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>

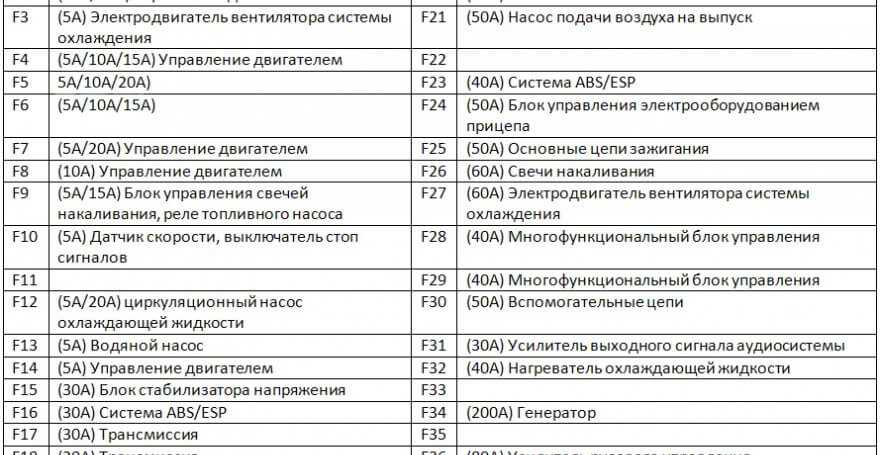

Схема
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>

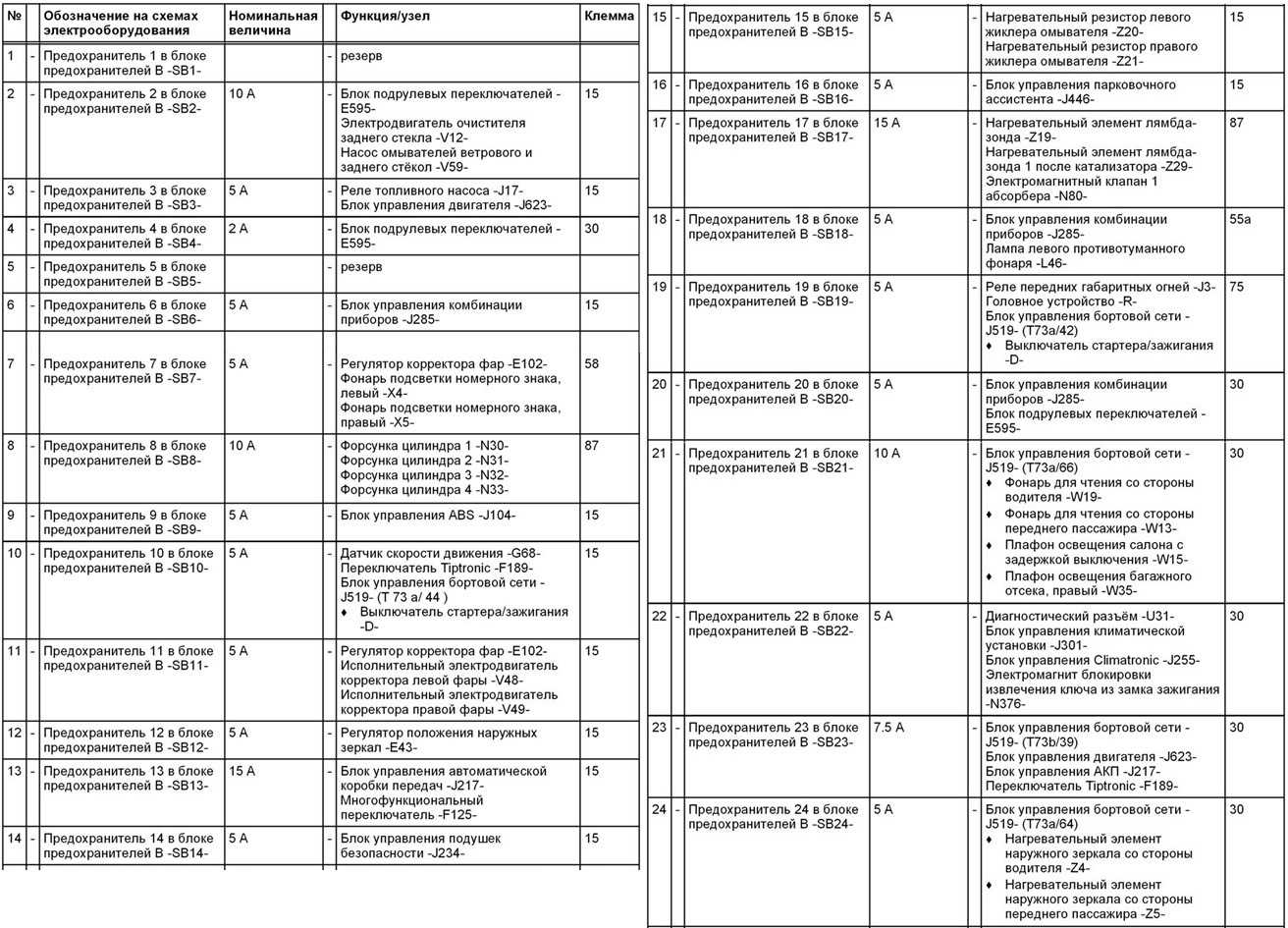

Обозначение
p, blockquote 24,0,0,0,0 —>
| S131 | 50А Насос вторичного воздуха |
| S132 | 50А Система управления двигателя |
| S133 | 40/50А Электродвигатель вентилятора системы охлаждения двигателя |
| S134 | 110А Электрооборудование |
| S138 | 110/150А Вывод «В+» генератора |
| S162 | 30А АБС |
| S163 | 30А АБС |
| S164 | 30А Электродвигатель вентилятора системы охлаждения двигателя |
Описание блока предохранителей Фольксваген Джетта 6
Предохранители существуют даже в самых простых транспортных средствах. Они стали необходимы тогда, когда появились электроприборы и электропроводка. Этот элемент выходит первым из строя в случае, когда повышается уровень тока, тем самым он защищает дорогостоящие приборы.
В автомобилях применяются одноразовые предохранители из легкоплавкого элемента и механизма крепления к контактам. Данные запчасти располагаются в автомобиле как в салоне, так и под капотом. Существует схема защищающих деталей Фольксваген Джетта 2013.
Расположение и схема (для поколения 2012 и 2013 года)
Защитные приспособления и реле объединены связующим узлом, которым является блок предохранителей. Работа автомобиля находится в зависимости от цепей питания Фольксваген Джетта. Фонари освещения, насос для топлива, электрические двигатели вентиляторов охлаждения входят в блок через реле.
Блок предохранителей играет огромную роль для стабильного функционирования систем моделей Volkswagen Jetta 2012,2013. Блок расположен в салоне автомобиля Volkswagen Jetta, слева стороны от панели приборов.
Верхняя полка, которая там расположена, состоит из фиксирующего винта, нижнего кожуха панели приборов, панели приборов и крышки, защищающей блок предохранителей. В случае неисправности приборов следует посмотреть в блок.
Приспособление, которое неисправно, будет сразу заметно своей оплавленной частью и черным налетом.

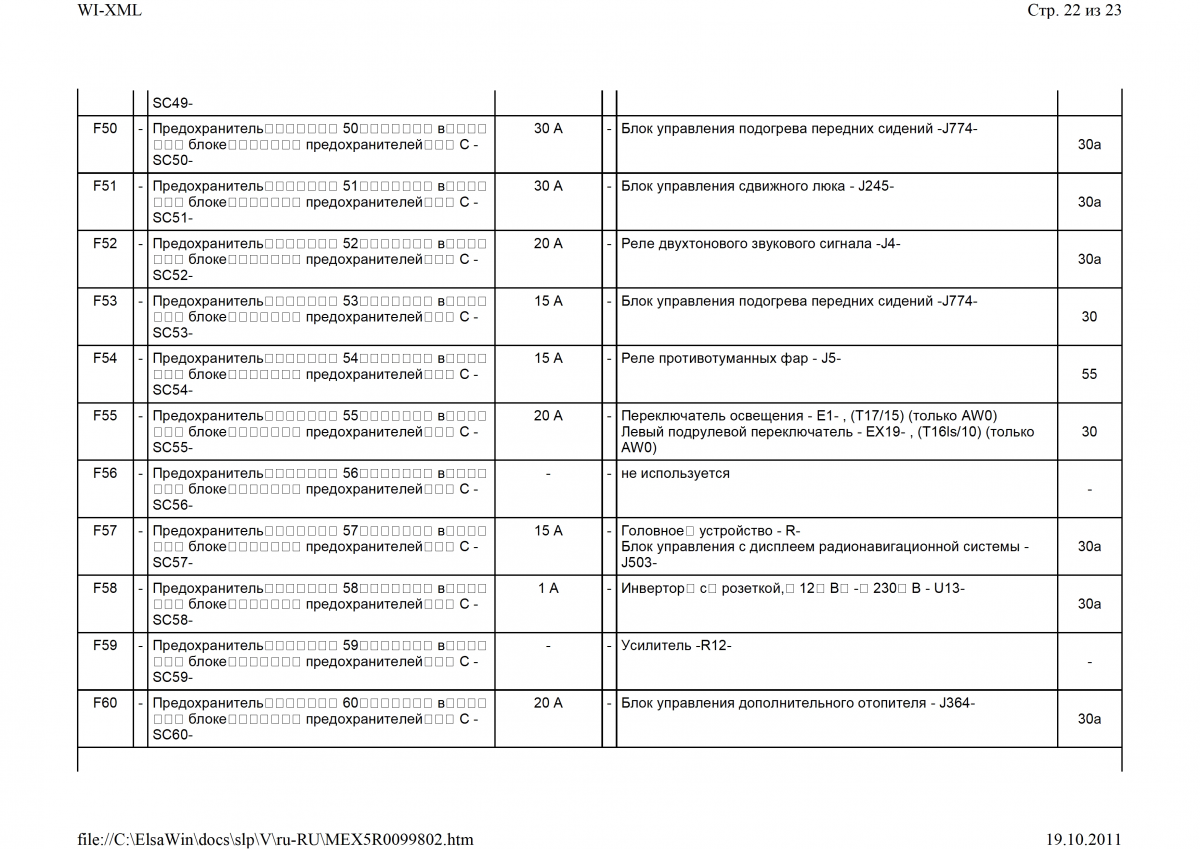

Расположение и схема
Процесс снятия и замены
Как обнаружить сгоревший предохранитель и его заменить
Выбирая защитное приспособление, учитывайте его номинальное напряжение, которое не должно быть меньше напряжения сети и тока установки. По пусковому току двигателя проверяются защитные приспособления, которые установили в цепях двигателей.
Элементы защиты проверяются посредством тестера, когда не нужно вынимать элемент из гнезда. Если вы обнаружили перегоревший компанент, то его следует поменять на такой, который будет соответствовать амперным характеристикам. Каждый автолюбитель должен иметь про запас набор защищающих запчастей.
Снятие и замена защищающих запчастей
Прежде чем менять элемент защиты, отключите зажигание, чтобы не вышел из строя его держатель.Найти сгоревшее приспособление, предохраняющее от опасного действия, нелегко.
Посмотрите на внешний вид защищающего приспособления. Оно прозрачно, поэтому можно видеть разрыв. Чтобы убедиться в неисправности цепи, используйте вольтомметр, который стоит недорого. Он поможет вам проверить все автомобильное оборудование.
Этот измерительный прибор отправляет на контакт элемента электрический заряд небольшой мощности, после чего замеряет величину на другом контакте. Если заряда не обнаружили, значит, элемент защиты не работает.
Пользуясь схемой расположения предохранителей, извлеките с помощью специальных щипчиков сгоревшее приспособление, оберегающее от опасного действия, и замените на идентичное.
Снятие и замена компонентов защиты
Предохранитель омывателя фар
Омыватель фар — прибор чрезвычайно нужный, особенно, когда дело касается ночной езды или путешествий в дождь и слякоть. Не беспокойтесь в такую непогоду, ведь действия омывателя фар гарантирует поток света.
Свет, исходящий от фар, должен быть четким и ярким. Однако, из-за омывателя фар может быть увеличен расход жидкости. Многие водители при первых морозах отключают предохранитель омывателя оптики, чтобы под действием соблазна не включить прибор.
Но этот прибор также может выйти из строя. Не забывайте, что за работу омывателя фар также несёт ответственность его защищающий элемент. При отказе в работе прибора очищающего фары, проверьте защитный компонент, и при необходимости замените.
Предохранитель омывателя оптики
