Блоки под капотом
Блок предохранителей и реле
Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.
Фотография
Пример схемы с крышки блока
Схема
Обозначение
| 1 | 15A DOME — Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей |
| 2 | 15A EFI — Блок управления двигателем, иммобилайзер, блок управления коробкой передач |
| 3 | 15A HORN — Звуковой сигнал |
| 4 | 15A AM2 — Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания |
| 5 | 30A ST — Система запуска |
| 6 | — |
| 7 | 10A H−LP LH — Левая фара, корректор фар |
| 8 | 10A H−LP RH — Левая фара, корректор фар |
| 9 | 15A P/POINT — Розетка |
| 10 | Запасной предохранитель |
| 11 | Запасной предохранитель |
| 12 | Запасной предохранитель |
| 13 | — |
| 14 | — |
| 15 | 30A RDI — Вентилятор системы охлаждения |
| 16 | 50A HTR SUB1 — Вспомогательный отопитель (PTC) |
| 17 | — |
| Реле | |
| R1 | Вентилятор системы охлаждения |
| R2 | Вентилятор системы охлаждения |
| R3 | Стартер |
| R4 | — |
| R5 | Розетка |
| R6 | Вспомогательный отопитель (PTC) |
| R7 | EFI |
| R8 | Муфта компрессора кондиционера |
| R9 | Звуковой сигнал |
Дополнительный блок
Схема
Расшифровка
| 1 | 10А H-LP HI RH — Фары (дневные ходовые огни) |
| 2 | 10А H-LP HI LH — Комбинация приборов, фары (дневные ходовые огни) |
| Реле | |
| R1 | Фары |
| R2 | Диммер (DIM) |
| R3 | — |
Блок АБС
Схема
Описание
- 1 — предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
- А — нет (модели без VSC); реле ABS MTR (модели с VSC)
- В — реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
- С — реле ABS SOL (модели без VSC); нет (модели с VSC).
Блок силовых предохранителей
Он находится на плюсовой клемме аккумуляторной батареи и выполненный в виде плавких вставок высокой мощности.
Схема
Обозначение
- 60А MAIN — Предохранители: «EFI”, «DOME”, «HORN”, «ST”, «AM2”, «H−LP LH”, «H−LP RH”, «H−LP LH (HI)”, «H−LP RH (HI)”, «H−LP LH (LO)”, «H−LP RH (LO)”
- 80А — Система «START/STOP»
- ALT 100/120A — Предохранители: «ECU−B”, «TAIL”, «D/L”, «OBD”, «RDI”, «AM1”, «HAZ”, «HTR”, «HTR-SUB1”, «POWER”, «STOP”, «DEF”, Система зарядки
- 60А ABS — АБС
Есть что добавить — пишите в комментарии.
Расположение блоков
Общая схема расположения электронных блоков управления
Описание
| 1 | Электронный блок управления кондиционером |
| 2 | Блок управления противоугонной системой |
| 3 | Звуковой сигнал 1 противоугонной системы |
| 4 | Звуковой сигнал 2 противоугонной системы |
| 5 | Дополнительный отопитель — днище (если есть) |
| 6 | Блок управления дополнительным отопителем — если установлен |
| 7 | Аккумуляторная батарея — под сиденьем |
| 8 | Блок управления центральным замком — в блоке управления противоугонной системы |
| 9 | Диагностический разъем (DLC) |
| 10 | Блок предохранителей /реле, моторный отсек 1 |
| 11 | Блок предохранителей /реле, моторный отсек 2 |
| 12 | Блок предохранителей /реле, моторный отсек 3 |
| 13 | Блок предохранителей /реле приборная панель 1 |
| 14 | Блок предохранителей /реле приборная панель 2 |
| 15 | Дополнительный предохранитель (15А), блок управления противоугонной системы |
| 16 | Дополнительный предохранитель (15А), блок управления противоугонной системы |
| 17 | Дополнительный предохранитель (40А), система управления двигателем — около аккумуляторной батареи |
| 18 | Дополнительный предохранитель (70/80A), система управления двигателем — около аккумуляторной батареи |
| 19 | Реле электродвигателя вентилятора отопителя/ кондиционера |
| 20 | Резистор электродвигателя вентилятора отопителя, передний |
| 21 | Резистор электродвигателя вентилятора отопителя, задний |
| 22 | Звуковой сигнал |
| 23 | Реле — прерыватель указателей ворота |
| 24 | Инерционный выключатель отсечки подачи топлива — если установлен |
| 25 | Блок управления системой парковки |
| 26 | Электронный блок управления SRS |
Блоки в салоне
Расположение
Общая схема расположения электронных блоков управления
Описание
- монтажный блок предохранителей и реле со стороны пассажира
- реле топливного насоса
- блок управления Multiplex
- электронный блок управления двигателем
- электронный блок системы парковки
- выключатель разблокировки селектора
- электронный блок управления ABS (модели с VSC или с ABS (Normal) до 01.2005 г.)
- блок управления SRS
- блок управления кондиционером
- блок корректора фар
- монтажный блок со стороны водителя
- реле противотуманных фар
- реле-прерыватель указателей поворота
- реле регулировки интервала работы стеклоочистителя.
Блок предохранителей и реле
Монтажный блок предохранителей и реле находится в салоне под панелью приборов слева.
Пример обозначения с обратной стороны крышки.
Назначение
| 1 IGN 15А | система управления двигателем и АКПП (модели с двигателем 1ZZ-FE, 1AZ-FSE, 1NZ-FE) |
| электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE) | |
| ABS подушки безопасности и пред натяжители ремней безопасности | |
| 2 PANEL1 7,5А | лампы освещения салона |
| 3 RR FOG 7,5A | противотуманные фары (задние) |
| 4 FR FOG 15A | противотуманные фары (передние) |
| 5 АМ1 25А | система запуска |
| 6 PANEL2 7,5А | аудиосистема (модели с аудио подготовкой) |
| аудиосистема (модели без навигационной системы) | |
| аудиосистема (модели с навигационной системы) и система заднего обзора | |
| противотуманные фары | |
| подсветка | |
| кондиционер | |
| 7 | — |
| 8 RRWIP 15A | очиститель и омыватель заднего стекла |
| 9 CIG 15А | прикуриватель |
| 10 A/C 10A | электропривод вентиляторов (модели с двигателем 1AZ-FSE) |
| система предупреждения о не пристегнутом ремне безопасности и ослабления натяжения | |
| кондиционер | |
| обогреватель заднего стекла и обогреватель зеркал | |
| 11 MIRHTR 10А | обогреватель заднего стекла и обогреватель зеркал |
| 12 ECU-ACC 7,5А | система MULTIPLEX |
| электропривод зеркал | |
| система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении | |
| аудиосистема (модели с аудио подготовкой) | |
| аудиосистема (модели без навигационной системы) | |
| аудиосистема (модели с навигационной системой) и система заднего обзора | |
| фары (модели с ксеноновыми фарами) | |
| фары (кроме моделей с ксеноновыми фарами) | |
| противотуманные фары | |
| габариты | |
| лампы освещения салона | |
| кондиционер | |
| 13 PWR 30А | электропривод стеклоподъемников |
| 14 TAIL 10А | система MULTIPLEX |
| система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении | |
| комбинация приборов | |
| габариты | |
| система управления двигателем и АКПП (модели с двигателем 1NZ-FE, 1ZZ-FE, 1AZ-FSE) | |
| 15 FR DEF 15А | система управления двигателем и АКПП (модели с двигателем 1NZ-FE) |
| система управления двигателем и АКПП (модели с двигателем 1ZZ-FE) | |
| система управления двигателем и АКПП (модели с двигателем 1AZ-FSE) | |
| антиобледенитель щеток | |
| 16 FR P/W 30А | электропривод стекло подъемников |
| 17 DOOR 20А | система MULTIPLEX |
| центральный замок | |
| 18 WIPER 20А | очиститель и омыватель заднего стекла |
| 19 ECU-IG 7,5А | система зарядки |
| электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE | |
| электропривод вентиляторов (модели с двигателем 1AZ-FSE) -ABS | |
| блокировка переключения | |
| система предупреждения о не пристегнутом ремне безопасности и ослабления натяжения | |
| аудиосистема (модели с навигационной системой) и система заднего обзора | |
| система парковки | |
| 20 RR DEF 30А | обогреватель заднего стекла и обогреватель зеркал |
| 21 GAUGE 10А | система зарядки |
| Система управления двигателем и АКПП (модели с двигателем 1NZ-FE) | |
| система управления двигателем и АКПП (модели с двигателем 1ZZ-FE) | |
| система управления двигателем и АКПП (модели с двигателем 1AZ-FSE) | |
| ABS | |
| подушки безопасности и пред натяжители ремней безопасности | |
| система MULTIPLEX | |
| центральный замок | |
| электропривод стекло подъемников | |
| система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении | |
| система предупреждения о не пристегнутом ремне безопасости и ослабления натяжения | |
| комбинация приборов | |
| аудиосистема (модели с аудио подготовкой) | |
| аудиосистема (модели с навигационной системой) и система заднего обзора | |
| фары (модели с ксеноновыми фарами) | |
| фары (кроме моделей с ксеноновыми фарами) | |
| противотуманные фары | |
| габариты | |
| фонари заднего хода | |
| указатели поворота и аварийная сигнализация | |
| лампы освещения салона | |
| очиститель воздуха*1 | |
| антиобледенитель щеток | |
| система парковки | |
| 22 STOP 15А | система управления двигателем и АКПП (модели с двигателем 1NZ-FE) |
| система управления двигателем и АКПП (модели с двигателем 1ZZ-FE) | |
| система управления двигателем и АКПП (модели с двигателем 1AZ-FSE) | |
| ABS | |
| блокировка переключения | |
| стоп-сигналы |
- R1 — Реле отопителя
- R2 — Реле IGN
- R3 — Реле обогревателя заднего стекла
- R4 — Реле габаритов
Блоки в салоне
Расположение

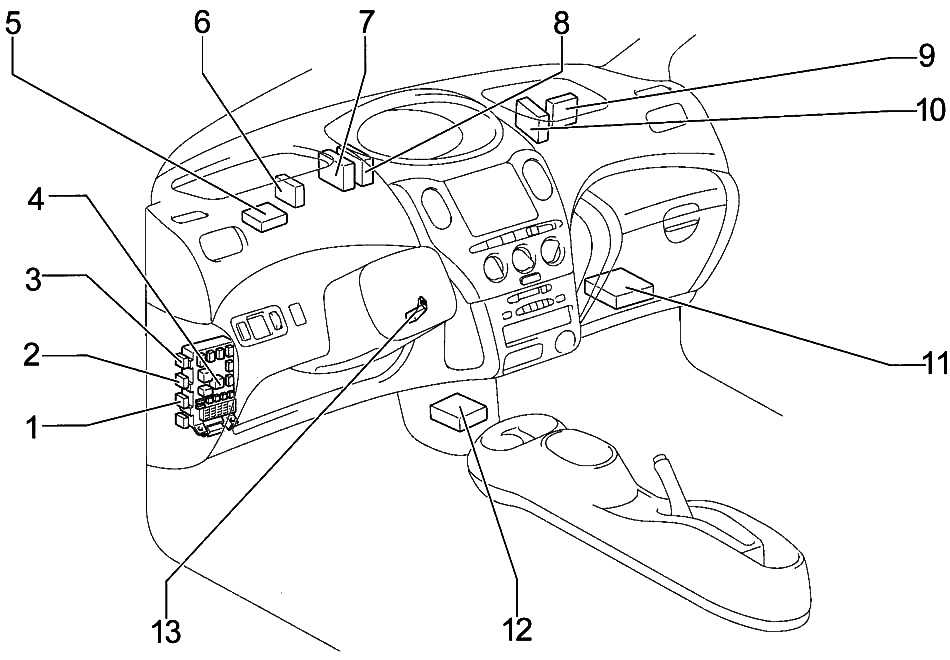

Общая схема расположения блоков в салоне
Описание
- Реле переднего противотуманного света
- Реле обогрева заднего стекла
- Реле габаритного света
- Блок предохранителей
- Ресивер блокировки дверей
- Реле активного освещения
- Реле дневных ходовых огней
- Реле блокировки дверей
- Усилитель кондиционера
- Усилитель вспомогательного отопителя PTC
- Блок управления двигателем и коробкой передач (A/T), блок управления двигателем (M/T)
- Центральный блок подушек безопасности
- Усилитель транспондера ключа
Блок предохранителей и реле
Он находится под панелью, за защитной крышкой, на общей схеме обозначен под номером 17.
Фото — пример исполнения
Пример схемы с крышки блока
Схема
Обозначение
| 1 | 10А GAUGE — Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель |
| 2 | 10А DEF RLY — Обогрев заднего стекла, обогрев зеркал |
| 20А DEF — Обогрев заднего стекла, обогрев зеркал | |
| 3 | 25А D/L — Двойная блокировка, блок управления блокировкой дверей |
| 4 | 7,5А TAIL — Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет |
| 5 | — |
| 6 | 20А WIPER — Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей |
| 7 | 7,5А ECU−B — Фары, задний противотуманный свет |
| 8 | 15А FOG — Передний противотуманный свет |
| 9 | 15А ACC — Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом |
| 10 | 7,5А ECU−IG — ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель |
| 11 | 7,5А OBD — Диагностический разъем |
| 12 | 10А HAZ — Указатели поворота, аварийная сигнализация |
| 13 | 7,5А A.C — Кондиционер, отопитель |
| 14 | 10А S-HTR — Подогрев сидений |
| 15 | — |
| 16 | 10А STOP — Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала |
| 17 | 50А AM1 — Предохранители: «ACC”, «GAUGE”, «DEF” («DEF RLY”,), «S-HTR”, «WIPER”, «ECU−IG” |
| 18 | 30А POWER — Стекло подъемники, люк |
| 19 | 40А HTR — Кондиционер, отопитель |
| 20 | 30А DEF — Обогрев заднего стекла, обогрев зеркал |
| Реле | |
| R1 | Отопитель |
| R2 | Аварийная сигнализация (указатели поворота) |
| R3 | Силовое реле (стекло подъемники, люк) |
| R4 | Топливный насос (Circuit Opening (C/OPN)) |
Блок в салоне
Он находится под панелью приборов за защитной крышкой, на обратной стороне которой будет нанесена актуальная схема блока.
Фото — пример исполнения
Схема
Описание
| 1 | 30А Вентилятор отопителя |
| 2 | 15А Стеклоочиститель ветрового стекла |
| 3 | 10А Стеклоочиститель заднего стекла |
| 4 | 30А Электрические стеклоподъемники |
| 5 | 5А АБС |
| 6 | 10А Система контроля тяги, система холодного старта, часы, ABS, система подзарядки, фары, комбинация приборов, система противо облиденения, противоугонная система |
| 7 | 10А Стоп-сигналы |
| 8 | 10А Указатели поворотов |
| 9 | 10А Сигнализация противоугонной системы |
| 10 | 30А Кондиционер |
| 11 | 10А Внутреннее освещение |
| 12 | 5А Электро зеркала |
| 13 | 15А Прикуриватель |
| 14 | 25А Аварийная сигнализация, звуковой сигнал |
| 15 | 15А Сигнализация противоугонной системы, аварийная сигнализация |
| 16 | 20А Обогреватель заднего стекла |
| 17 | 20А Омыватель фар |
| 18 | 30А Обогреватель ветрового стекла |
| 19 | 10А Правые габаритные огни |
| 20 | 10А Левые габаритные огни |
| 21 | 10А Правая фара, ближний свет |
| 22 | 10А Левая фара, ближний свет |
| 23 | 10А Правая фара, дальний свет |
| 24 | 10А Левая фара, дальний свет |
| 25 | 10А Задние противотуманные фонари |
| 26 | 15А Дневные ходовые огни |
| 27 | 10А Обогреватель передних сидений |
| 28 | 10А Дополнительный электрический обогреватель |
| 29 | 15А Противотуманные фары |
| 30 | Резерв |
| 31 | 10А Замок зажигания |
| 32 | 5А Противоугонная система |
| 33 | 5А Противоугонная система |
| 34 | 5А Пневмоподушка |
| 35 | 5А Дверные огни, Подушка безопасности |
| 36 | 10А Стеклоочистители и стеклоомыватели |
| R1 | Реле обогрев заднего ветрового стекла |
| R5 | Реле системы дневного света |
| R8 | Реле насоса омывателя фар |
| R9 | Реле заднего стеклоочистителя |
| R11 | Передний стеклоочиститель — Реле |
| R26 | Противотуманные огни — Реле |
| R36 | Реле ближнего света |
| R37 | Реле дальнего света |
| R39 | Реле указателей поворота |
| R40 | Реле обогрева ветрового стекла |
| R41 | Реле зажигания |
| R43 | Левые предупреждающие огни — Реле |
| R44 | Правые предупреждающие огни — Реле |
| R78 | Ближний свет фар с пониженной интенсивностью — Реле |
| R79 /R5 | Ближний свет фар с пониженной интенсивностью — Реле |
| R80 | Реле системы дневного света |
| R96 | Реле таймера внутреннего освещения |
| R125 | Реле задних противотуманных фонарей |
| A66 | Предупреждение модуля освещения |
| D20 | Соединитель передачи данных (DLC) |
Блок под капотом
Под капотом основной блок предохранителей и реле находится рядом с аккумуляторной батареей.
Схема с крышки блока
Схема
Назначение
| 1 | 50A IG — Электропривод стекло подъемников. Очистители и омыватели стекла.Противотуманные фары. |
| 2 | 50A EPS — Электро усилитель рулевого управления |
| 3 | 40A AM1 |
| 4 | 40A ABS — Анти блокировочная система тормозов |
| 5 | 30A AM2 — Система запуска |
| 6 | 30A RAD — Электропривод вентиляторов |
| 7 | 30A POWER — Электропривод стекло подъемников. Разъем для подключения дополнительного оборудования |
| 8 | 40A HEATER — Кондиционер с ручным управлением и ионизатор воздуха |
| 9 | 7,5А А/С — Кондиционер |
| 10 | 10A H-LP HI LH — Левая фара (дальний свет) |
| 11 | 10A H-LP HI RH — Правая фара (дальний свет) |
| 12 | 10A H-LP LO LH — Левая фара (ближний свет |
| 13 | 10A H-LP LO RH — Правая фара (ближний свет) |
| 14 | 10A FOG LH — Противотуманные фары (левая) |
| 15 | 10A FOG RH — Противотуманные фары (правая) |
| 16 | 15A EFI — Управление двигателем |
| 17 | 10A HORN — Cигнал |
| 18 | 10A MGC — Кондиционер |
| 19 | 15A STOP — Стоп-сигналы |
| 20 | 15A BACK UP — Задний ход |
| 21 | 15A DOME — Освещение салона |
| 22 | 10A TAIL — Комбинация приборов, часы, габариты |
| 23 | 20A ABS 2 — АБС |
| 24 | 10A ECU-B — АКПП, подсветка |
| R1 | Реле отопителя |
| R2 | Реле аудиосистемы |
| R3 | Реле фар |
| R4 | Реле кондиционера |
| R5 | Реле противотуманных фар. |
Есть что добавить — пишите в комментарии.
Блок под капотом
Он находится с левой стороны рядом с фарой, под защитной крышкой.
Состоит из 2 частей: отдел предохранителей и отдел плавких вставок высокой мощности.
Фото — схема
Назначение
| F1 | 10/15А Модуль управления коробкой передач |
| F2 | Дизельные двигатели: Управление свечой накаливания, мониторинг работы свечей предпускового подогрева испарителя (рестайлинг: 2.0L Duratorq-TDCi Stage V и 2.2L Duratorq-TDCi Stage V) |
| F3 | 70А 2.3L Duratec-HE и 2.2L Duratorq-TDCi с АКПП: Вентилятор охлаждения двигателя — сдвоенный вентилятор 80А Электрогидравлический усилитель рулевого управления (EHPAS) (1.6L Duratec-16V Ti-VCT Stage V, 1.6L EcoBoost SCTi, 2.0L EcoBoost SCTi, 1.6L Duratorq-TDCi Stage V и 2.0L Duratorq-TDCi Stage V, 2,0л Duratorq-TDCi) |
| F4 | 60А Свечи подогрева |
| F5 | 60/70А Вентилятор охлаждения двигателя (сдвоенный вентилятор) |
| F6 | 7,5/10А Датчики HEGO 1 (управление двигателем), изменяемые фазы газораспределения (управление двигателем), датчик CMS, кислородный датчик 20А Свеча предпускового подогрева испарителя |
| F7 | 5А Соленоиды реле |
| F8 | 10/15/20А Модуль управления силовым агрегатом, дозатор топлива, датчик MAF, клапан управления давлением в топливном коллекторе (система управления двигателем) |
| F9 | 10А Датчик MAF, топливные форсунки, регулируемый впускной клапан, регулируемый выпускной клапан, катушки зажигания (система управления двигателем) 5А Испаритель топливного насоса 7,5А Датчик массового расхода воздуха, перепускной клапан EGR, испаритель топливного насоса управление двигателем) либо для 1,6L Клапан удаления воздуха из системы охлаждения, датчик TMAF, активные жалюзи радиатора, перепускной клапан, катушка реле, вспомогательный водяной насос |
| F10 | 10А Блок управления двигателем 7,5А Вспомогательный водяной насос |
| F11 | 5/7,5/10А Клапан PCV, клапан VCV, датчик наличия воды в топливе, клапан продувки, вихревой клапан, регулируемый впускной клапан, клапан EGR, клапан регулировки подачи масла IVVT (система управления двигателем) Датчик T.MAF, регулируемый клапан выдержки времени выпуска, активные жалюзи радиатора, клапан продувки канистры, клапан регулировки турбокомпрессора, регулятор давления наддува (система управления двигателем) 1.6L EcoBoost SCTi: Клапан регулировки давления турбокомпрессора, клапан установки регулируемого газораспределения впускных клапанов, клапан установки регулируемого газораспределения выпускных клапанов, продувочный клапан угольного фильтра системы контроля за парами топлива, электрический перепускной клапан |
| F12 | 10/15А Катушка в сборе со свечой зажигания; клапан продувки канистры, датчик давления системы рулевого привода с усилителем (система управления двигателем) 5А Катушка реле |
| F13 | 15А Кондиционирование воздуха |
| F14 | 10/15А 2.0LОтопитель дизельного фильтра, Датчик HEGO |
| F15 | 40А Реле стартера |
| F16 | 80А Дополнительный дизельный подогреватель (PTC) |
| F17 | 60А Питание А центрального блока плавких предохранителей |
| F18 | 60А Питание В центрального блока плавких предохранителей |
| F19 | 60А Питание С центрального блока плавких предохранителей |
| F20 | 60А Питание D центрального блока плавких предохранителей |
| F21 | 30А VQM/без VQM: приборный щиток/ аудиоблок/ AC/FLR |
| F22 | 30А Модуль щеток стеклоочистителя |
| F23 | 25/30А Обогреватель заднего стекла |
| F24 | 30А Омыватели фар |
| F25 | 30А Клапаны ABS |
| F26 | 40А Насос ABS |
| F27 | 25А Вспомогательный подогреватель топлива |
| F28 | 40А Вентилятор обогревателя |
| F29 | Резерв |
| F30 | 5А Питание ABS 30 |
| F31 | 15А Звуковой сигнал |
| F32 | 5А Отопитель, работающий на топливе — дистанционное управление |
| F33 | 5А Блок управления приборами освещения, соленоиды подкапотного блока плавких предохранителей |
| F34 | 40А Обогрев ветрового стекла, левая сторона |
| F35 | 40А Обогрев ветрового стекла, правая сторона |
| F36 | 15А Питание заднего стеклоочистителя 15 5А АБС |
| F37 | 7,5/10А Обогрев передних форсунок омывателя/FLR + FSM KL15 |
| F38 | 10А Питание PCM/TCM/EHPAS 15 5А Адаптивная система круиз-контроля (ACC) |
| F39 | 15А Система адаптивного освещения (AFS) |
| F40 | 5А Коррекция наклона света фар/модуль AFS |
| F41 | 20А Панель приборов |
| F42 | 5А Щиток IP 10А Модуль управления двигателем, модуль управления коробкой передач, электрогидравлический усилитель рулевого управления (EHPAS), 15, питание |
| F43 | 15А Аудиоблок /модуль закрывания тормозных клапанов (BVC) / модуль цифрового аудиовещания (DAB) 5А Положение фар, система адаптивного головного освещения (AFS) |
| F44 | 5А Автоматическая система AC/ручная система AC |
| F45 | 5А FLR (запуск/остановка) 15А Очиститель заднего стекла |
