Резино жгутовая подвеска прицепа: устройство, как работает, плюсы и минусы

Увеличение грузоподъёмности

Одноосные прицепы МЗСА не рассчитаны на колоссальные нагрузки. При интенсивной эксплуатации листовые рессоры теряют упругость, в результате чего могут лопнуть

При усилении прицепа МЗСА рессорам стоит уделить особое внимание. Как усилить листовые рессоры прицепа? Путём докупки и слияния идентичных рессор в один рабочий элемент

Так, четырёх листовая рессора с лёгкостью может превратиться в пяти листовую рессору. А это как минимум двойной запас прочности.

Завод МЗСА выпускает широкую линейку легковых прицепов, преследуя при этом одну цель – каждый должен иметь возможность выбрать прицеп, который полностью бы соответствовал его требованиям в отношении прочности и грузоподъёмности. Поэтому , нуждающийся в усилении конструкции – это результат неправильного выбора модели.

Рессоры для прицепа

Как известно, рессорной подвеске уже не одна сотня лет, и устанавливались они даже на катера. Так же, как и на автомобилях, подвесное оборудование прицепов расположено непосредственно над самим мостом.

Это обусловлено тем, что мост прицепа принимает на себя всю основную нагрузку, а рессоры в данном случае служат в качестве несущего демпфирующего узла, принимающего на себя не только вертикальную, но также продольную и боковую нагрузку.

Стоит заметить, что в прицепе роль моста выполняет ось, которая, по сути, является простой конструкцией в виде трубы без дополнительных механизмов как в автомобиле.

Какие бывают подвески

• Рессорные;
• Резино-жгутовые.

В импортных системах подвески для прицепов, например, такого известного немецкого производителя как AL-KO, есть особенность. Она заключается в том, что при пустом прицепе задействуется только один лист рессоры. Остальные три или более пластин включаются в работу только после нагружения. Кроме того, в зависимости от веса груза, листы задействуются поочередно. Это обеспечивает плавный ход прицепа и оптимальную жёсткость подвески.

Резино-жгутовая подвеска гораздо реже рессорной нуждается в техническом обслуживании. При поломке такая подвеска может быть отремонтирована только на заводе изготовителе и это главный её минус. Рессорную же подвеску можно отремонтировать на ближайшей СТО. При езде на дальние расстояния это может сыграть решающую роль.

Преимущества рессорных подвесок

Как и любое самое простое механическое устройство, рессорная подвеска также имеет свой минус, а именно жесткость, но в отличие от гидравлической системы, рессорная подвеска считается более надежной. Поэтому, если вы не планируете перевозить на своем легковом прицепе, скажем посуду или стекло, то ваш выбор – это, несомненно, рессорная подвеска, так как в ее пользу говорят следующие преимущества:

• Простота в эксплуатации и обслуживании;
• Небольшая цена;
• Надежность конструкции;
• Устойчивость к большим перегрузкам.

Еще одним преимуществом рессорных узлов является то, что в случае поломки, выхода из строя по каким-то причинам одного листа, владелец прицепа с рессорной подвеской сможет без труда доехать до ближайшего автосервиса или автомагазина, что с другими типами подвесок, вы вряд ли сможете осуществить.

Комбинированные варианты

Также некоторые особо продвинутые автомобилисты комбинируют подвески и делают пружинно-рессорную систему или же дополняют рессорный узел универсальными амортизаторами, что придает прицепу мягкость хода. Такой вариант комбинированной подвески особенно популярен среди автомобилистов-дачников, а также у перевозчиков, которые осуществляют доставку грузов, в том числе и хрупких материалов, по городу.

Итак, если вы планируете заняться строительством дома или же осуществляете частые поездки на приусадебный участок или выезжаете в город на пикники, то несомненно, вам нужно купить рессорную подвеску. Если же вы планируете заняться частными перевозками, то возможно самым оптимальным вариантом для вас станет прицеп с комбинированной подвеской.

Существуют также и плавающие рессоры, которые были разработаны немецкой компанией AL-KO. Этот тип подвесной системы не только упрощает замену изношенной рессоры, но также вышедшей из строя втулки.

Материал из которого изготавливается плавающая рессора — это сталь, обладающая высокой упругостью и выносливостью. Такой сталью, например, является марка СТ-3 толщиной 6,5 мм, которая полностью отвечает всем требованиям, выдвигаемым к рессорной стали.

Особенности и преимущества

Если вы приобрели себе легковой новенький или б у прицеп, на котором стоит торсионная подвеска, может возникнуть желание поменять конструкцию на рессорную. Причины и мотивы называть не буду, у всех они свои.

Рессорные устройства обладают объективными преимуществами. Они проявляются в виде:

• простоты обслуживания и эксплуатации;
• доступной стоимости;
• надежной конструкции;
• повышенной устойчивостью к большим нагрузкам;
• ремонтопригодностью.

Даже если в дороге у вас вышел из строя один лист, страшного в этим нет ничего. Такой тип подвески позволяет добраться до СТО или магазина запчастей, взять дополнительный лист и поменять его своими руками.

Многие считают РП прерогативой грузовой машины и ее прицепа. Тут есть доля правды, поскольку ее активно используют на:

• тракторном прицепе ПТС 4;
• МАЗ;
• Samro;
• Камаз;
• СЗАП.

Но никто не запрещает вам поставить РП на обычный одноосный или двухосный легковой автоприцеп, но только с меньшим количеством листов. Я, кстати, уже сравнивал одноосные и двухосные прицепы.

На прицепах подвесное оборудование располагается над мостом. Он и берет на себя основную нагрузку. Рессоры служат как несущий демпферный узел. Это позволяет принимать боковые, вертикальные и продольные нагрузки. Мостом в прицепах выступает обычная конструкция в виде трубы, а дополнительные механизмы отсутствуют.

Задачи

Подкатное колесо выполняет предельно простую, но очень полезную задачу. Оно дает возможность перемещать автоприцеп, не соединяя его с авто и не пытаясь сложными маневрами его куда-то припарковать или перенести.

Изначально для легкового прицепа использовали опорную ногу с хомутом. Такая конструкция позволяла в основном фиксировать прицепное транспортное средство на одном месте. Но если водитель мог приложить определенные физические усилия, то и сместить ТС было возможно.

Подкатники монтируются на дышло прицепа, фиксируясь хомутом или методом сварки. Поворотный хомут предпочтительнее, поскольку позволяет придать колесу оптимальное положение при перемещениях ТС.

С помощью подкатных колес эти процедуры удалось сделать проще и физически легче. Теперь не нужно напрягать всю свою силушку богатырскую, чтобы поднять и удерживать прицеп на весу.

Основные преимущества

Хорошая опора с подкатным колесом обеспечивает высокий уровень эксплуатационного комфорта водителю. Опорные колеса можно сделать своими руками. Для этого понадобятся специальные колеса без штока, какие-то металлические трубки и ряд вспомогательных деталей.

Если заморачиваться со сборкой не хотите или самодельное устройство не вызывает доверия, можно просто купить в Москве, Новосибирске, в Самаре, СПб или в Екатеринбурге, к примеру. Да в любом городе можно найти это простейшее приспособление. Брать б/у не советую. Цена девайса небольшая, а покупка подержанного устройства — это всегда риск.

Вы для себя решили, что вашему прицепу обязательно нужно подкатное колесо. Это логично, поскольку оно обладает важными достоинствами.

• Простота перемещения ТС. Когда на прицепе есть опора на колесе, вы сможете легко и быстро загнать его в гараж, выкатить оттуда и переместить в любое другое место. Особых физических усилий прикладывать не приходится;
• Упрощенный монтаж замка. Вы сможете без проблем установить сцепное устройство, поскольку поддерживать дышло или подкладывать под него что-либо не придется;
• Устанавливая ТС на фаркоп автомобиля, его нужно поднять за дышло. При наличии колеса процедура упрощается в разы;
• Безопасность. В экстренных ситуациях, если ТС отцепится от фаркопа, автоприцеп упадет не на замок, а на колесо, как самую нижнюю точку. Специалисты советуют монтировать их слева по ходу движения, чтобы при случайном отцепе прицеп вылетел на обочину, а не проезжую часть. Хотя, выбрав хорошее сцепное устройство, таких проблем быть не должно.

На этом остановимся. Представленных пунктов достаточно, чтобы понять, насколько много полезного дает установка опорного колеса.

Что потребуется для сборки

Если планируется замена старой торсионной подвески на более практичную рессорную, придётся несколько модернизировать прицеп.

Здесь менять абсолютно всё не придётся, хотя заменить торсионный узел на рессорный предстоит.

Выбирая рессоры, каждый автомобилист задумывается о том, что лучше взять и установить на собственный прицеп. Российский рынок предлагает множество различных вариантов. Но стоит сделать основной акцент на нескольких нюансах.

• Отечественные рессоры обычно оказываются слишком длинными. Чтобы не спровоцировать сильную тряску, дополнительно придётся покупать и устанавливать амортизаторы. А это существенно влияет на стоимость.
• Самыми ходовыми считаются комплекты производства Al-Ko. Немецкая фирма, специализирующаяся на комплектующих для прицепов и не только. Компактная система, способная эффективно гасить колебания. При езде с пустым прицепом работает только один рессорный лист. А когда нагрузка повышается, включаются в работу другие листы. Тем самым достигается нужная жёсткость подвески и плавность хода.
• Если вы планируете заниматься активными грузоперевозками, и не хотите, чтобы пружина или рычаг вышли из строя очень быстро, рекомендуется применить комбинированный тип подвески. Это сочетание из пружин и рессор, либо рессор и амортизаторов.
• Интересным вариантом выступает плавающая подвеска. Это ещё одна разработка от Al-Ko, где можно легко заменить изношенные листы и втулки. Для производства применяют специальный упругий металл.

Различные комплекты рессорной подвески отличаются между собой по числу используемых листов. Усиленные модели имеют большее число листов, но они ориентированы на работу в условиях повышенных нагрузок. Для легковых авто оптимальным выбором считается 3-9 листов.

Далее следует определить, как сделать работу и поставить рессоры на прицеп.

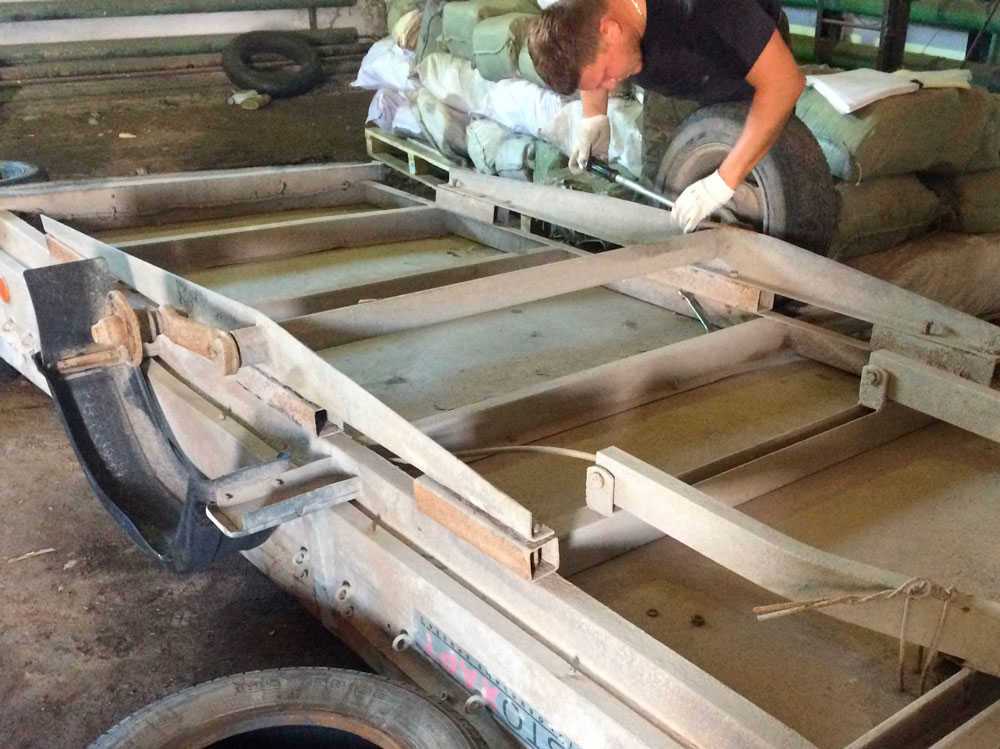

Установка рессор на легковой автомобильный прицеп и их усиление

Некоторые автоприцепы уже с завода оснащаются рессорной подвеской, которая считается лучше, нежели классическая резино-жгутовая конструкция. Её принято называть торсионной подвеской.

Если с завода предусмотрены рессоры, их может потребоваться лишь усилить. Но даже при наличии обычной торсионной конструкции, её вполне возможно заменить на рессоры своими руками. Для этого потребуется соответствующий комплект материалов и ваше свободное время.

Ничего принципиально сложного в модернизации прицепа нет. Переход на рессоры и их усиление осуществляют многие владельцы автоприцепов.

Особенности и преимущества подвесных конструкций с рессорами

Отремонтировать и технически обслужить подвески торсионного типа весьма сложно. Владелец прицепа сможет самостоятельно поменять в них лишь подшипник. Вышедший из строя торсион или рычаг меняют на предприятии, выпустившем прицеп, или на сервисе СТО. Стоимость ремонта высока и практически равна цене новой торсионной оси. Естественно, хозяев автоприцепов это не устраивает. Поэтому они стремятся заменить торсионную подвеску рессорной. Если Вы стали собственником нового или подержанного автомобильного прицепа с торсионной подвеской, у вас может появиться потребность в переделке конструкции на рессорную. Такое стремление объясняется 5-ю преимуществами рабочих механизмов:

1. высокая степень устойчивости к серьёзным нагрузкам;
2. надёжность;
3. доступная цена;
4. лёгкость использования и техобслуживания;
5. возможность ремонта.

Большинство водителей называют рессорные подвески запчастью для прицепов грузовых многотоннажных транспортных средств. Действительно, именно такой тип подвесной конструкции активно применяют в следующих марках грузовиков:

• МАЗ;
• КАМАЗ;
• прицеп ПТС-4 для тракторов;
• Самро.

В случае поломки рессоры водитель может успешно доехать до СТО, самостоятельно заменить сломанный лист и отправиться дальше.

Вместе с тем, рессорную подвеску можно поставить и на легковой прицеп, укомплектованный одной осью или двумя осями. В такой конструкции будет меньше листов. Подвесное оборудование в автомобильных прицепах располагается над мостом, функции которого выполняет обычная металлическая труба. Рессоры здесь играют роль несущего демпфера, обеспечивая возможность приёма разносторонних нагрузок (вдоль, по вертикали и сбоку).

Что нужно знать об усилении рессор прицепа

Усиление рессоры прицепа подразумевает увеличение количества и замену «просевших» листов в узле

Перед началом работ важно помнить:

с каждой из сторон оси установлено по 1 рессоре. Они абсолютно идентичны – количество листов, их размер и допустимая нагрузка

Усиливая рессоры важно сохранить эту идентичность. Нельзя усилить одну из рессор, не внося изменений в конструкцию другой – это вызовет массу сложностей при эксплуатации груженого трейлера;
технологически усиление рессор – совершенно простая задача

Однако придется приложить немало физических усилий, т.к. листы рессор, скобы и болт выполнены из прочного толстостенного металла.

Прицеп для легкового автомобиля чертежи, размеры

Лонжероны выполнены из труб прямоугольного сечения 60×30 мм. Все же другие перечисленные выше детали рамы и каркаса кузова (траверсы, поперечины, стойки, обвязки) — из стальной квадратной трубы сечением 25×25 мм.

Передний и задний борта кузова одинаковые. Они сделаны откидными (это позволяет перевозить на прицепе длинномерные грузы), а потому их рамки, хотя и изготовлены все из той же квадратной трубы 25×25 мм, но выполнены отдельно от общего каркаса кузова. Решетка платформы сверху закрыта 2-мм дюралюминиевым листом, образующим пол кузова, а борта снаружи обшиты толстой жестью — стальным 0,8-мм листом. Пол притянут к решетке болтами М5 с потайными головками, а обшивка бортов аккуратно (точками) приварена к обвязкам и стойкам.

Балка моста тоже имеет трубчатое прямоугольное сечение: она сварена из двух одинаковых отрезков швеллеров № 5, вставленных один в другой. Предварительно на концах одного из них приварены две колесные оси. Просветы между ними и швеллерами балки в торцах были закрыты накладками из стального листа.

Балка соединена с лонжеронами рамы посредством двух рессор, использованных от старого автомобиля «Москвич-412»; от этой же машины взяты и 13-дюймовые колеса. Середины рессор притянуты к балке стремянками, а к лонжеронам присоединены их концы: один надет на ось кронштейна, а другой — на ось серьги. Амортизаторы в конструкции упрощенного грузового прицепа для легкового автомобиля посчитал излишними.

При такой подвеске расстояние от земли до платформы составило около 600 мм, что, как показала эксплуатация, вполне приемлемо.

Дышло самодельного прицепа двухлучевое. Выполнено из такой же прямоугольной трубы сечением 60×30 мм, что и лонжероны. Задние концы лучей дышла пристыкованы и приварены к передним концам лонжеронов с 200-мм нахлестом. Передние концы лучей сходятся на корпусе тягово-сцепного устройства и тоже приварены к нему. Оно у меня самодельное, но со своим прицепом я никогда не выезжаю на дороги общего пользования (да в этом и нет необходимости). Технические же требования просто запрещают использовать самодельные тягово-сцепные устройства.

Нет у прицепа сделанного своими руками и тормозов — использую для остановки или замедления скорости движения тормоза тягача. А вот приборы сигнализации — фонари задних габаритных огней с поворотниками и стоп-сигналами поставил — чтобы мои действия всегда были понятны соучастникам движения по дороге.

Установка рессор на прицеп автомобиля — правила, обслуживание

Прицеп — полезное оборудование для большинства автомобилистов. Его приобретают, когда возникает необходимость на постоянной основе перевозить крупногабаритный груз

Не все прицепы являются универсальными, поэтому при выборе следует обращать внимание на особенности конструкции

Если же у вас стоит торсионная подвеска, ее можно поменять на рессорную

В базовой комплектации современных прицепов, как правило, используется рессорная подвеска. Она отличается более высоким качеством и надежностью в сравнении с резино-жгутовым аналогом. Последний тип называют торсионной подвеской. Если в прицепе стоят рессоры, то заменять их не рекомендуется, так как на рынке нельзя встретить более достойных аналогов. Но каждый автомобилист имеет возможность улучшить подвеску при помощи модернизации рессор — старые элементы снимаются, а вместо них ставят более мощные и жесткие. После такого обновления на прицепе можно перевозить более тяжелый груз. Если же у вас стоит торсионная подвеска, ее можно поменять на рессорную.

Виды прицепов. Почти все прицепы, которые используются в паре с легковыми автомобилями, являются универсальными. Все они предназначены для перевозки различных видов грузов и самоходной техники. Рессоры могут быть установлены на все типы прицепов. Такое оборудование отличается надежностью и доступной ценой. Кроме того, подобные прицепы легче ремонтировать.

Порядок действий при монтаже также зависит от типа конструкции, но имеет почти одинаковый алгоритм

Установка рессор. Автомобилистам на рынке предлагается большой выбор рессор для установки. Выбирать элементы нужно по категории прицепа. Порядок действий при монтаже также зависит от типа конструкции, но имеет почти одинаковый алгоритм. Главная задача при проведении процедур — установить и надежно зафиксировать новые элементы подвески. Первым делом из металлической заготовки, толщина которой составляет 5 мм, нужно сделать проушину. Это будет соединительный элемент. Его закрепляют при помощи болта к передней части рессоры. В переднюю крепежную проушину впрессовывают втулку из ферропласта. Такая деталь имеет ограниченный ресурс — замену нужно будет проводить каждые 50 000 км. Во время монтажа нужно обеспечить расстояние от проушины до рессоры в пределах 0.25 — 1 мм.

Задняя часть крепления рессоры должна быть плавающей. В месте фиксации применяется накладка, толщина которой составляет 5 мм. Чтобы заранее предотвратить быстрый выход из строя рессоры, нужно периодически применять смазку на узле.

Среднюю часть рессоры закрепляют на балке при помощи пластин — для их фиксации лучше применить болты М12. В верхней части балки крепится отбойник с резиновой прокладкой для того, чтобы защищать конструкцию от высокой нагрузки.

Среднюю часть рессоры закрепляют на балке при помощи пластин — для их фиксации лучше применить болты М12

Техническое обслуживание. Перед тем, как отправляться в путь, следует проверить прочность крепления. В конструкции не должно быть люфта. Фторопластовые втулки нужно менять по мере износа

Важно периодически проверять затяжку болтов. В ушко прицепа, которое нужно для крепления подвижной части, следует периодически добавлять смазку

Элемент не должен находиться в сухом виде.

Итог. Установку рессор на прицеп можно провести самостоятельно при наличии необходимых приспособлений

Важно правильно обслуживать конструкцию, чтобы не допустить преждевременный выход из строя

Основные преимущества

Самостоятельная замена классической торсионной подвески, которой оснащается прицеп, на рессорную конструкцию обусловлена недостатками первой и преимуществами второй.

Основным минусом резино-жгутового типа подвески считается сложность ремонта и обслуживания. Фактически своими руками здесь удастся заменить только подшипники, в то время как для замены торсиона или рычага придётся обращаться к специалистам. Причём стоимость подобного ремонта равно стоимости новой оси.

Из-за этого логично отказаться от торсиона, и перейти на рессоры.

Если переделать подвеску на прицепе, вы получите такие преимущества:

• упрощённое обслуживание;
• простая эксплуатация;
• адекватная стоимость;
• надёжная конструкция;
• лучшая устойчивость к повышенным нагрузкам;
• пригодность к ремонту.

Используя чертежи и инструкции, модернизировать подвеску своего легкового прицепа можно за пару дней, в зависимости от количества свободного времени. Очевидно, что на рессорах повешение прицепного ТС изменится в лучшую сторону.

У прицепов под мостом устанавливается всё подвесное оборудование, принимающее на себя основную нагрузку. В этой конструкции рессоры выступают в качестве демпферного несущего узла. Именно они принимают на себя продольные, вертикальные и боковые нагрузки. Мост представлен в виде обычной трубы.

Опираясь на чертежи и особенности конструкции своего легкового прицепа, переход к конструкции на рессорах может дать целый ряд дополнительных преимуществ. Осталось лишь реализовать задумку.
