Как самостоятельно изготовить опорное колесо к прицепу

Инструкция по изготовлению

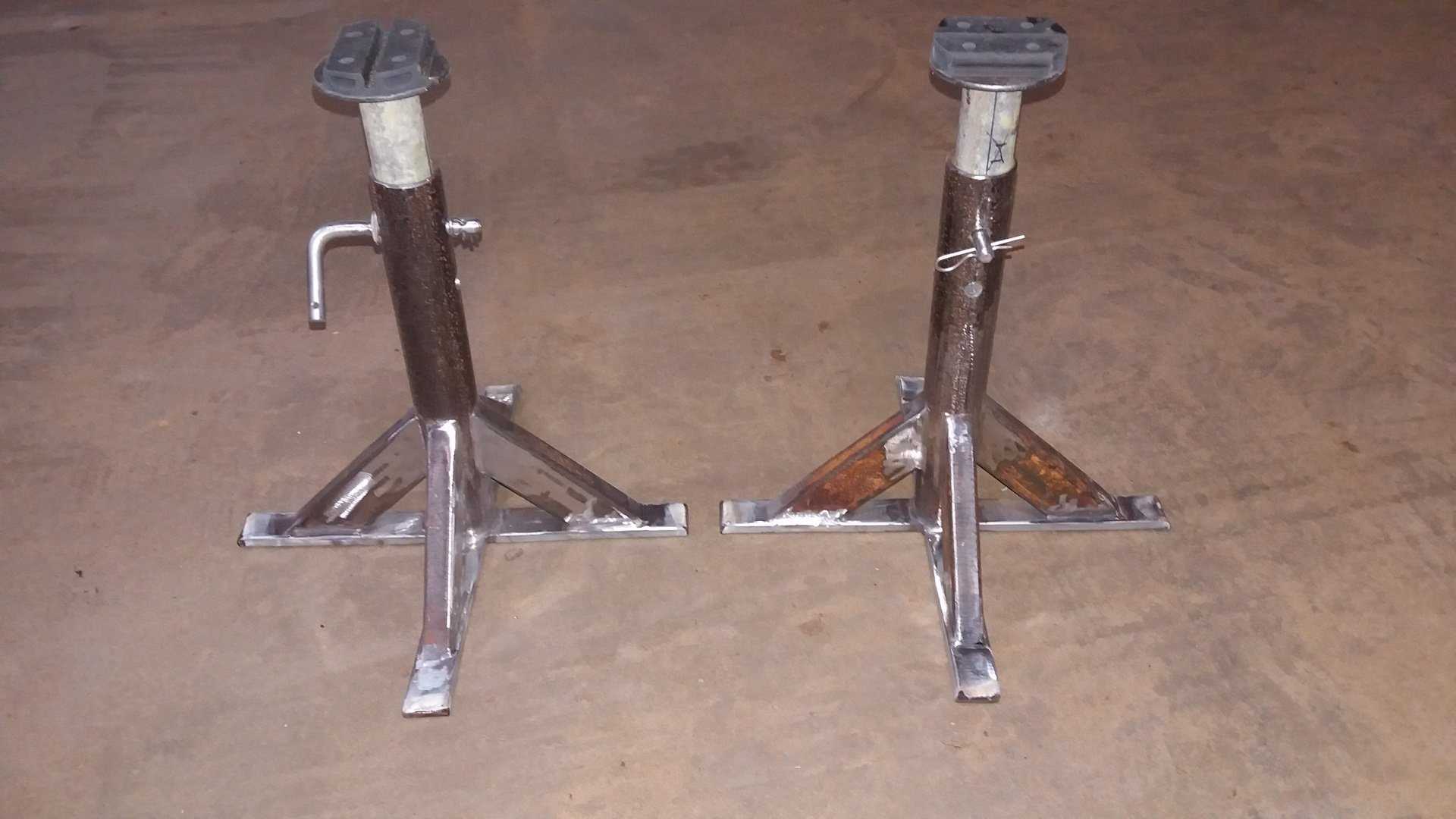

Подставка под машину своими руками  делается из металлических водопроводных и иных труб. Она очень надежна и позволяет регулировать высоту. Для изготовления потребуются следующие материалы:

• Профильная труба размером 30*60 мм.
• Водопроводная труба с внутренним диаметром около 29 мм.
• Шпилька, имеющая резьбу на 27.

Инструкция по изготовлению

Подставка под машину своими руками делается так:

1. Разрезать профильную трубу на три равных по размеру отрезка, имеющих достаточную для ножек длину.
2. Болгаркой, напильником и наждачной бумагой сделать выборки для крепления трубы;
3. Соединить полученную конструкцию сваркой с обрезком водопроводной трубы;
4. В трубу сверху вставить шпильку;
5. Установить на шпильку подходящие по размеру шайбы, чтобы получить регулировку.

После сборки подпорку можно покрасить или покрыть иными материалами. Она легко выдержит легковую  машину и небольшой грузовичок или внедорожник.

Эксплуатация опорного колеса на прицеп

Многих интересует, как поставить опорное колесо на прицеп без дополнительной помощи. Весь процесс эксплуатации совершенно не сложный. Как правило, выделяют два положения опорного колеса:

• Рабочее. Перед началом использования опорного колеса необходимо убедиться, что крепление находится в блокирующих пазах цилиндра. Также если это необходимо, отрегулировать высоту замкового устройства прицепа с помощи ручки.
• Транспортное. Для того чтобы избежать потери или повреждения во время движения необходимо зафиксировать внешний цилиндр опорного колеса. Он должен находиться на максимальной высоте от земли.

При дальних перевозках рекомендуется снимать опорное колесо для того, чтобы избежать его потери или повреждений.

Дом на колёсах самодельный: как узаконить постройку

Передвижные дома на колесах нужно не только научиться самостоятельно строить, но и обеспечивать правильное документальное оформление постройки. Прохождение регистрации прицепа кемпера, сделанного своими руками, осуществляется в научно-исследовательском автомобильном и моторном институте.

Как только владелец автотранспортного средства получит документы, нужно их привезти в ГИБДД. Для оформления необходимых свидетельств и разрешений потребуется несколько раз посетить перечисленные выше организации.

Путешествие на автодоме давно практикуется в Америке, однако, на территории нашей страны подобное хобби только начало стремительно развиваться.

Кемпер своими руками из прицепа позволит любителям дальних поездок комфортно ночевать на природе и готовить себе любимые блюда прямо в трейлере. Автофургон для путешествий можно купить в автосалоне, однако, не каждый может позволить себе выделить из семейного бюджета столь крупную сумму. Но это не повод отказывать себе в удовольствии. Потратив немного времени, денег и сил, можно самостоятельно соорудить прицеп дачу своими руками и отправиться исследовать дальние страны.

Watch this video on YouTube

Для чего используются опорные колёса

Установив подкатное или опорное колесо на свой легковой автомобильный прицеп, вы сможете получить ряд дополнительных преимуществ.

Ключевым назначением выступает обеспечение опоры и способность перемещать одноосный прицеп без участия самого автомобиля, избегая риска его опрокидывания. Если на автоприцепе будет присутствовать такое колесо, для перемещения поднимать переднюю часть ТС, прикладывая внушительные физические усилия, не придётся.

Можно выделить несколько главных задач и преимуществ подкатного или опорного колеса:

• дополнитенльный комфорт при использовании прицепа, поскольку его можно завезти и выкатить из гаража без машины;
• колесо позволяет намного проще и быстрее выполнить соединение прицепа с фаркопом на автомобиле;
• поднимать автоприцеп можно путём изменения высоты расположения опорного колеса;
• с ним эксплуатация прицепа становится более безопасной;
• при случайном отсоединении от фаркопа прицеп остаётся с дополнительной опорой, уменьшается риск повреждения дышла.

Прежде чем покупать или собирать самостоятельно подкапотное колесо, стоит изучить особенности конструкции и немного разобраться в сути устройства.

Конструктивно их можно разделить на 2 типа.

• Механические. Создаются на основе двух трубок, которые вкладываются друг в друга. К внутренней трубке фиксируется опора, а внешняя монтируется на дышло прицепа. Внутренняя часть может перемещаться в вертикальной плоскости, чтобы регулировать высоту.
• Автоматические. Могут переключаться в 2 состояния. При езде колесо складывается, дабы не препятствовать движению. При остановке происходит выпрямление, и прицеп получает дополнительную опору.

При выборе конструкции следует ориентироваться на то, в чём нуждается конкретный автомобилист.

Изучая конструктивные особенности, стоит выделить такие разновидности подкатных колёс.

• Съёмные. Они монтируются и демонтируются с прицепа по мере необходимости.
• Складные. Они при установке принимают своё рабочее положение и дают прицепу опору. При движении опору складывают, тем самым она не мешает перемещению.

Самыми распространёнными пока остаются модели опорных колёс, которые находятся на прямой вертикальной опоре, перемещаемой вверх и вниз, и фиксируются в требуемом положении с помощью винтов.

При выборе подкатного колеса обязательно нужно отталкиваться от параметров грузоподъёмности. В основном они находятся в диапазоне от 150 до 500 кг.

• Для прицепов до 750 кг. вполне достаточно иметь грузоподъёмность опорного колеса в 150 кг.
• При грузоподъёмности прицепа от 1 до 2,5 тонн колесо лучше брать с нагрузкой около 300 кг.
• Для автоприцепов, способных тащить порядка 4 тонн груза, подкапотные колёса должны иметь грузоподъёмность 500 кг.

Убедитесь, что конструкция рукоятки предусматривает наличие опорного подшипника, поскольку это заметно увеличит срок службы подкатного колеса. И не последнюю роль играет само колесо, выполненное из прочной и устойчивой к износу резины.

Как зарегистрировать самодельный прицеп

Самодельный прицеп, пользоваться которым можно без опаски, необходимо поставить на учет в МРЭО ГБДД. Для регистрации вы должны иметь:

• Заключение технической экспертизы о соответствии сделанного своими руками транспортного средства требованиям ГОСТ001. 220-80. Где можно сделать такую экспертизу, нужно уточнять в МРЭО. Так как заключение, выданное неаккредитованной в ГБДД лабораторией, может быть признано недействительным.
• Чеки, подтверждающие покупку деталей и материалов, использованных для изготовления транспортного средства.
• Сертификат на шарнир сцепного устройства (именно поэтому мы советуем его купить, а не делать своими руками).
• Копию своего паспорта.
• Копию техпаспорта тягового авто.
• Заявление на имя начальника МРЭО с просьбой поставить самодельный прицеп на учет.
• Квитанцию об оплате госпошлины.
• сделанных с разных сторон 4 фото самоделки (размером 10 на 15 см).

Если вы представите все эти документы, то вас допустят к техосмотру. Положительный результат техосмотра будет основанием для постановки, сделанного своими руками, транспортного средства на учет.

Применение опорного колеса для легкового прицепа

Приобретая себе автомобиль, многие автовладельцы, со временем, приходят к мысли, что им просто необходим прицеп. И это не удивительно, так как багажное отделение транспортного средства имеет ограниченный объем, а иногда возникает потребность в перевозке крупногабаритных грузов.

Автомобильные прицепы для легковой машины могут отличаться по своему внешнему виду, но у них у всех есть схожие конструкционные особенности:

1. Два автоколеса – для возможности перемещения изделия с помощью авто.
2. Прочная и надежная металлическая рама, способная выдерживать довольно большие нагрузки.
3. Сцепной шар, предназначенный для подсоединения к фаркопу транспортного средства.

Конечно, существует еще несколько важнейших узлов, которые могут входить в конструкцию подобных изделий. Например, опорное колесо для прицепа.

Для чего предназначено опорное колесо

Предназначение опорного колеса для легкового прицепа – обеспечивать возможность перемещения всей конструкции без использования для этой цели самого автомобиля. Подкатное колесо пришло на смену опорной ноги с хомутом. Второй вариант предназначен прежде всего для фиксации изделия на одном месте, но и позволяет его перемещать, за счет прикладывания определенного физического усилия.

Подкатное колесо для прицепа заметно облегчает этот процесс, так как не требует использования физической силы для поднятия и удержания изделия на весу.

Выбор подкатного колеса для прицепа

На самом деле выбор подобного устройства достаточно не прост, так как существует довольно существенное разнообразие доступных вариантов. Съемный тип – устанавливается на опорную ногу только во время необходимости зафиксировать прицеп на одном месте и возможности в дальнейшем легко его переместить с места на место.

Складываемый вариант – что такое? При опускании прицепа на опору подобная конструкция автоматически выставляется в рабочее положение. Во время подсоединения автомобильного прицепа к транспортному средству, опорное подкатное колесо для прицепа прячется под дышло всей конструкции, тем самым, совершенно не препятствуя дорожному движению, даже в экстремальных условиях. Также существуют варианты, позволяющие легко изменять высоту опорной ноги, которая заканчивается таким колесом.

Естественно, что хомут опорного колеса прицепа является важнейшей составляющей частью всей конструкции. Именно эта часть изделия позволяет человеку легко управлять довольного габаритной и не самой легкой конструкцией, которой является прицеп для легкового автомобиля.

Изготавливаем подкатное колесо своими руками

Для примера изготовления подобной конструкции самостоятельно, мы решили рассмотреть вариант создания подкатного колеса из домкрата своими руками.

Что для этого необходимо:

• Старый домкрат от Жигули;
• Колесико необходимого размера, которое можно легко приобрести на ближайшем развале или в магазине;
• Металлическая пластинка;
• Болты для крепежа;
• Грунтовка по металлу и краска.

Из инструмента потребуется:

• Дрель по металлу с определенным диаметром сверла;
• Сварочный аппарат;
• Кисточки для проведения покрасочного процесса.

Преимущество этого варианта заключается в его простате и быстроте.

Процесс выглядит так:

К домкрату крепится колесико и металлическая пластинка с помощью сварки.
Готовую систему грунтуют и красят – учитывая эксплуатацию под открытым небом и на различных дорожных покрытиях, это сделать необходимо.
Выбирается место на дышле металлической рамы

Важно выбрать такое месторасположение, чтобы установленное нововведение не мешало при использовании автоприцепа и не создавало опасных ситуаций. При этом, была максимально удобной для использования человеком.
Делаются отверстия в дышле и пластине

Конструкция фиксируется на автоприцеп. Конечно, можно закрепить ее и с помощью сварки, но в таком случае не будет возможности быстро демонтировать ее в случае необходимости.

Система, собранная из минимума деталей, полностью готова к испытаниям и активной эксплуатации. Главное достоинство этого варианта заключается в том, что теперь поднимать дышло тяжелого автоприцепа не будет представлять проблем даже для не самого развитого физически человека.

Для чего нужно опорное колесо на прицепе и как его сделать своими руками

Автомобили довольно часто эксплуатируются в тандеме с прицепами. Это позволяет существенно расширить вместительность авто, перевозить большее количество вещей и загружать в прицеп то, что не помещается в салон или багажный отсек.

Большинство легковых прицепов имеют одну ось, то есть стоят на 2 колёсах. При отсоединении от автомобиля прицепу требуется ещё одна точка опоры, чтобы не опрокидываться, не наклоняться назад. Ранее для этого широко использовали опорные ноги. Но более функциональным и практичным решением оказалось подкатное колесо.

Некоторые модели автоприцепов с завода оснащаются этими опорами либо же предлагаются в качестве дополнительных комплектующих и аксессуаров. Но есть и такие автомобилисты, которые предпочитают сделать его своими руками. На практике это не сложно, плюс какие-то дополнительные разрешения для их эксплуатации не требуются. Это не считается конструктивным изменением прицепа.

Что это такое?

Первый элемент состоит из множества деталей:

Конструкция телескопической стойки

• направляющая опора в виде трубы диаметром 54-60 мм с приваренной внизу площадкой 12х12 см, вверху — с насадкой, оснащенной резьбой;
• верхняя опора диаметром меньше 51 мм с перфорацией по всей площади. Сверху приварен фланец, который по размеру соответствует площадке;
• серьги – специальные фиксаторы для удерживания верхней вставки;
• опорная гайка. Передвигается по натяжителю, является дополнительной опорой.

Опорная вилка сформирована из толстого листа металла. К ней приварены четыре трубы высотой 13,4 см, квадратного сечения. Такую вилку устанавливают на верхнюю опору с целью фиксации двутавровых балок при формировании опалубки.

Тренога состоит из трех труб, имеющих изогнутую форму. Такой конструктивный элемент обеспечивает надежное и устойчивое нахождение телескопической стойки. Тренога существенно увеличивает устойчивость создаваемой опалубки к воздействию динамических нагрузок, которые часто наблюдаются в процессе заливки бетона.

Изготовление прицепа

Разбираясь, как своими руками сделать прицеп для агрегата любого производителя, следует отметить, что процедура сборки проходит в несколько этапов. Мастеру потребуется подобрать необходимые материалы, а также нужный для выполнения работ инструмент.

После завершения подготовки потребуется:

1. Изготовить корпус агрегата.
2. Собрать ходовую часть, установить на неё корпус.
3. Сделать крепление для мотоблока.

Прицепы самоделки пользуются большой популярностью, поскольку могут быть изготовлены из широко распространенных элементов. Перечень необходимых деталей, чертежи устройства и их параметры могут варьироваться, зависят от типа собираемого приспособления.

Необходимые материалы и оборудование

Прежде чем выяснить, как сделать на прицеп мотоблока тормоза, следует более подробно ознакомиться с перечнем необходимых для изготовления основной конструкции материалов, а также инструментов. Прежде всего мастеру не обойтись без сварочного аппарата, болгарки, электродрели и различных крепежных элементов.

Для сборки деталей прицепа будут использованы следующие элементы:

• 2 стальных профиля квадратной формы, 40х40 и 20х40. Длина первого должна составлять 20 метров, а второго — 15 м;
• стальная труба, диаметр которой должен подходить по размеру к подшипнику ступицы;

• лист металла площадью 2х3 с толщиной 2 мм;
• 2 ступицы и колеса от автомобиля.

После того, как мастеру удастся раздобыть все необходимое, целесообразно приступать к процедуре сборки.

Схема самодельного прицепа

Порядок сборки

Прежде всего необходимо приступать к сварке корпуса. Для этого потребуется раскроить металлопрофиль согласно размерам проектируемого прицепа, сварить раму и сделать внутри неё несколько поперечных вставок, что повысит прочность элемента. После этого потребуется придерживаться следующего алгоритма действий:

1. Вырезать 4 бортика высотой по 50 см, соединив их методом сварки.
2. Зашить борта стальными листами, прикрепить их к кузовному основанию. Также выложить ими дно прицепа, скрепив балками.
3. Смонтировать задний борт, используя дверные петли.
4. Обработать все детали специальным покрытием для устойчивости к ржавчине.

Когда основание будет готово, потребуется приступать к сборке ходовой части. Для этого необходимо подготовить колесную ось и приварить её к лонжеронам, а также воспользоваться угловыми опорами для лучшего закрепления элементов.

Прицеп можно оснастить тормозной системой, взяв аналогичный узел от мототехники или других транспортных средств и выведя узлы управления её к передней части мотоблока.

Изготовление сцепки

Сцепка представляется важнейшим элементом, поскольку она отвечает за соединение самодельного прицепа и мотоблока. Для этого в большинстве случае используется специальный П-образный кронштейн, который удобно закрепить с обеих сторон.

При сооружении элемента важно учитывать размерные параметры устройств, а также возможность поворота прицепа не только в горизонтальном, но и вертикальном направлении при движении по неровной местности

Преимущества двутавровых балок из дерева

Популярность использования данных изделий в строительстве обусловлена рядом серьезных достоинств двутавровых балок:

• высокая несущая способность элемента, позволяющая создавать опалубку для перекрытий большой площади;
• экономичность — невысокая стоимость балки и возможность уменьшить количество других материалов. Так, двутавровые деревянные балки позволяют снизить общий вес несущей конструкции и отказаться от многих монтажных и опорных частей опалубки;
• возможность избежать таких явлений как растрескивание, усадка, деформация, раскалывание;
• возможно сращивание балок при помощи запиливания замка и использования обычных болтов;
• сохранение первоначальной геометрии — балки не гнутся даже при резких перепадах влажности;
• экологичность — всем прекрасно известно, что нет экологичнее стройматериала, чем дерево;
• устойчивость к воздействию извне: атмосферные осадки, влага, паразиты и пр.;
• легкость элементов, упрощение процесса подъема и монтажа конструкции. Данные факторы существенно ускоряют процесс, увеличивая рентабельность возведения здания;
• долговечность. При условии высокого качества изделия, его срок службы измеряется десятилетиями.

Опалубка перекрытий — виды и особенности

Опалубка перекрытий является одним из основных элементов, применяемых при монолитном строительстве. На сегодняшний день существует множество разновидностей таких систем, которые позволяют выполнять монтаж конструкций на различной высоте с соблюдением всех технологических требований и обеспечением безопасных условий труда.

Элементы опалубки перекрытий

Конструктивно весь комплект оборудования состоит из целого ряда элементов, которые выполняют определенные функции:

• палуба,
• несущая конструкция опалубки,
• опорные стойки.

Палуба формирует нижнюю поверхность перекрытия, непосредственно на нее и выливается бетонная смесь.

Может быть изготовлена из различных материалов:

• металл,
• фанера или OSB (чаще всего влагостойкие и ламинированные),
• различные виды искусственных материалов — пластик, пенополистирол.

Комплектуется также доборными элементами, которые формируют боковую поверхность перекрытия по толщине.

Несущая конструкция опалубки. Основным ее элементом является балка опалубки перекрытия, непосредственно на нее настилается палуба. Предназначена для распределения нагрузки, создаваемой слоем бетона. В этом качестве обычно используют деревянные или металлические профилированные элементы, такая конструкция обеспечивает лучшую несущую способность.

При монтаже необходимо строго соблюдать шаг установки балок, применяют системы с двумя рядами таких элементов, продольными и поперечными.

В качестве несущей опоры применяется и рамная опалубка перекрытий, она состоит из элементов, которые смонтированы в виде цельной конструкции, обеспечивающей высокие эксплуатационные характеристики. Монтаж такой конструкции выполняется за несколько больший период времени.

Опорные стойки для опалубки перекрытий обеспечивают работоспособность всей конструкции. Они передают нагрузку, создаваемую при заливке бетона и формировании перекрытия, на нижележащие рабочие конструкции, поддерживают всю систему.

Стойки, в зависимости от принципа действия, бывают:

Их конструкция позволяет менять высоту, что позволяет выполнять устройство перекрытий на различном уровне. В состав стоек входят также опорные треноги и опорные головки, предназначенные для фиксации в них несущих элементов конструкции.

При значительной разнице высот между перекрытиями должна применяться так называемая объемная опалубка перекрытий. Ее конструкция отличается тем, что все стойки, входящие в комплект и несущие нагрузку, соединяются в одну систему при помощи специальных ригелей.

Такая сборная конструкция позволяет:

• добиться повышенной устойчивости опалубки,
• значительно улучшает перераспределение нагрузки.

Все более популярной становится опалубка перекрытий на телескопических стойках. Такая конструкция значительно упрощает процесс юстировки системы (установки определенного уровня).

Занимаемся осью устройства

По существующим правилам ось на прицеп следует размещать на длину, которая равняется 40% всей длины самого прицепа с задней стороны. Тщательно измерив длину, следует обозначить место, где будет располагаться будущая ось. Производить ее установку можно сверху вниз, при этом рама располагается перевернутой на ровной поверхности стола на два блока с ребром в четыре сантиметра, а шпиндели должны свободно свисать и не мешать в работе. С того участка, куда планируется установить ось с поверхности рамы убирается краска. Измеряется расстояние между втулками, его нужно разделить пополам, фломастером делается отметка на оси.

Контрольные замеры производят следующим образом: размер ширины рамы делится пополам, получившуюся величину нужно отметить от центра оси (при этом производится корректировка положения) и только после данных действий можно начинать завершающую установку.

Соединение составляющих частей производится методом точечной сварки на всем протяжении контакта. Подвеску лучше всего брать пружинно-амортизационную, пусть она не обладает повышенной прочностью, но с ней прицеп легкового автомобиля своими руками приобретет мягкость хода при езде.

Начинаем соединять прицеп с автомашиной

В случае, если вы на своем авто пользуетесь еще и иными прицепными устройствами, то для самодельного прицепа следует подобрать шар сцепления аналогичных размеров во избежание дополнительных трудностей.

При изготовлении данной сцепной части следует помнить, что при наименьшей длине частей соединения вы получаете увеличение быстроты реагирования прицепа на маневры автомашины. То есть даже если ведущие колеса переместились на малую величину, прицеп быстро повторит маневр, что может спровоцировать падение или деформирование находящихся в нем вещей

Наилучшей признана длина от полутора до двух с половиной метров, принимая во внимание предназначения устройства

Для изготовления прицепного устройства подойдет труба квадратной формы из стали, их вам потребуется три штуки. Будет лучше и прочнее соединить все трубы сваркой и для увеличения прочности произвести усиление данного узла уголком из металла. Перед началом сварочных работ желательно произвести дополнительную примерку для того, чтобы середина места соединения приходилась строго по прицепной оси.

Затем можно приступить к монтированию цепи или троса для страховочных целей. Его длина должна быть такой, чтобы при движении прицепа он не полз по дороге. Для удобства перемещения прицепа без автомашины частенько в сцепке устанавливают складывающееся колесо не очень больших размеров.

Обзор прицепов подкатов для буксировки машины

Опорная ножка представляет собой стабилизирующую конструкцию для подсоединения к прицепу. Подкатного колеса она не имеет. В нижней части к таким ножкам прибиты «пятаки».

При этом устанавливаются ножки по боковым сторонам прицепа в его задней части, и выглядят как небольшая стойка с ручкой.

Другой вариант монтажа может быть таким: ножки располагают по всем четырем углам прицепа. Такие опорные подставки являются винтовыми домкратами, которые вывешивают создаваемой конструкцией платформу автоприцепа.

Опорная ножка, как правило, идет отдельно от прицепа. Ее специально докупают. Ни на каких заводах такого не встретишь, чтобы в базовый комплект для автоприцепа кто-то поместил опорную стойку. Делается это для того, чтобы снизить цены на продукцию.

Выходит, что необходимость в приобретении опорной стойки, каждый определяет для себя сам, в зависимости от нужд и целей используемого транспорта. Но очевидно, что деталь это определенно нужная и полезная.

Соединение подкатного колеса с прицепом

Инструкция

Перед тем, как сделать прицеп для мотоблока Садко, Дон, Хутер, Профи, Пахарь, Чемпион, Карвер, Хускварна вам стоит учесть, что чем легче он будет, тем лучше для вас. В среднем такой прицеп может выдержать 400-500 килограмм веса, перегруз – уже дополнительная нагрузка на не очень мощный двигатель, что чревато последствиями.

Поэтому, на тот случай, если перегрузки все же не избежать, пускай лучше будет небольшой запас, в виде экономии на весе самой конструкции. Еще один немаловажный момент – сварочный аппарат.

Хотя они также нужны, для крепежа элементов кузова – досок и балок, в том случае если вы решили использовать дерево, или жести, если металл вам больше по душе. Но в других соединениях их применение крайне не желательно, особенно в несущем каркасе.

Для того что бы изготовить хороший и надежный каркас не обязательно опираться на чертежи. Размеры стоит подбирать, исходя из практичности, по личному усмотрению. В первую очередь нужно изготовить именно каркас, к которому впоследствии крепиться водило.

Инструкция по изготовлению прицепа

Раму стоит усилить металлическими уголками, которые придадут ей дополнительную прочность. Далее, к раме кренятся борта, которые могут быть, как наглухо заваренными, так и откидными. Глухие намного крепче откидных бортов, но в том случае если это не самосвал, весь груз придется выгружать через них.

Обязательно прикрепите к бортам петли. Они помогут зафиксировать объемный груз – при наклонах и резких маневрах он не будет вываливаться.

Во время ее монтажа сит быть максимально внимательным и ни в коем случае не спешить, поскольку очень скоро придется переделывать все заново. В первую очередь нужно подготовить ось. Это может быть ось с колесами, но если таковой не имеется, подойдет стержень диаметров 30 миллиметров.

Ось с помощью сварки и уголков крепится в нескольких точках – к лонжеронам и продольному шарниру. Также, стоит использовать уголковые опоры, для максимальной фиксации оси, здесь же стоит позаботиться о том, как сделать тормоза на прицеп, они очень пригодятся в будущем.

О том, как сделать сцепку для прицепа стоит подумать заблаговременно, поскольку существует множество вариантов решения этой проблемы. Но можно использовать наиболее оптимальный вариант – шарнирное соединение, которое позволит добиться наибольшей маневренности.

Сцепка для прицепа

Также, стоит учитывать тот факт, что большинство поверхностей, по которым будет двигаться мотоблок с прицепом – неровности. Поэтому прекрасным решение станет создание консоли, которая позволит осям прицепа и мотоблока двигаться независимо друг от друга. Она будет состоять из нескольких частей.

Первая – держак, который должен закрепляться в кронштейне навесного оборудования мотоблока. Идеальный пример того, какую форму ему лучше всего придать, это аналогичная деталь в окучнике

В данном случае очень важно повторить ее форму именно в размерах. При необходимости, можно сделать навесное оборудование для мотоблока своими руками

Консоль прицепа

Вторая часть – это своеобразная ось, закрепленная подшипниками, которая в закрепленном положении свободно вращается относительно кронштейна. Дышло крепится в корпусе продольного шарнира с помощью упорно кольца. В результате получается своеобразная независимая подвеска, которая многократно облегчает управление.

Что же касается ее надежности, то здесь стоит как можно лучше укрепить ее с помощью ребер жесткости во всех местах соединений. Таким образом, даже во время перегрузок вы обезопасите себя от внезапной поломки по цельному металлу, или шву сварки. В конце работы, на уже почти готовый прицеп крепятся седло и упор для ног водителя.

В изначальном варианте рамка седла накрепко приварена к его стойке, которая, в свою очередь жестко сидит на раме. Но для того, что бы сделать место комфортней, можно проявить немного фантазии и снабдить конструкцию пружинами.

Таким образом, время проведенное сидя во время тряски, по не самым хорошим дорогам, не будет отзываться болью в конце рабочего дня.

Что нужно знать про опорную ножку прицепа?

Чаще всего опорная ножка представляет собой винтовой домкрат, совмещённый с подкатным колесом. Устанавливается она на дышло прицепа. Служит для удобства сцепных работ прицепа с автомобилем и для удержания отцепленного прицепа в горизонтальном положении. Прицеп с опорной ножкой легко перемещается по горизонтали одним человеком.

Прицеп с опорной ножкой легко перемещается одним человеком

Встречаются ещё и ножки, предназначенные для стабилизации прицепа. У таких ножек нет подкатного колеса. Снизу они отторцованы «пятаком». Устанавливаются по бокам в задней части прицепа. Представляют собой при этом трубу с ручкой сверху. Иногда называются опорной стойкой.

Прицеп с опорными стойками

Реже устанавливаются по четырем углам платформы прицепа. В этом случае могут представлять из себя винтовые домкраты для вывешивания платформы прицепа.

Платформа прицепа вывешена на винтовых стойках

Кому нужны башмаки

Башками или противооткатные упоры не используются по желанию или по личному усмотрению владельца легковой, грузовой машины или какого-нибудь прицепа. Во многих ситуациях это обязательное требование, прописанное в ПДД.

Если отталкиваться от действующих правил, для легковых автомобилей предусмотрено обязательное наличие минимум 1 противоотката. В случае с грузовым транспортном придется купить минимум 2 штуки соответствующего размера и из правильного материала. Что же касается прицепов, то здесь башмаки будут обязательными в ситуации, когда полная масса прицепного ТС превышает 750 килограмм. Применительно к автомобилям есть правило о полной допустимой массе более 4 тонн, когда наличие противооткатов становится обязательным.

Не стоит забывать о том, что эти элементы обязаны быть максимально быстро доступными в случае с грузовой машиной. Так на грузовиках их следует располагать непосредственно возле колес, которые будут блокироваться башмаками при остановках и стоянках. Тут обычно предусмотрены специальные кронштейны.

Особые требования

Думаю все из вас знают, что грузы некоторые бывают опасными и особо опасными. Они перевозятся на грузовых машинах и с помощью прицепов. Для них предусмотрены соответствующие упоры, имеющие обычно маркировку DIN760051.

Помимо основных рекомендаций по выбору, таких как размер и выдерживаемая нагрузка, следует обращать внимание на некоторые дополнительные требования

• Если перевозится взрывоопасный груз на прицепе или в машине, упоры должны быть обязательно пластиковые или резиновые. Но ни в коем случае не металлические, поскольку металл способен дать иску и спровоцировать воспламенение;
• Когда перевозится груз сыпучего типа, противокаты должны быть металлическими. Если взять пластик, на них могут попасть мелкие частицы, тем самым коэффициент сопротивления существенно снизится. Башмак не сможет удерживать авто или груз;
• Эксплуатация спецтехники для укладки асфальта предусматривает выбор башмаков в зависимости от материала, из которого выполнен вал катка;
• При твердотельных валах применяют только упоры из металла. Если же каток изготовлен из металлов мягкого типа, тогда берут пластиковые упоры.

Отталкиваясь от этих правил и рекомендаций, вы всегда сможете выбрать подходящий вариант противооткатного элемента для своей машины или же прицепа.

Как выбрать опорную ножку?

Выбирая опорную ножку, основное на что нужно обратить внимание — это внешний диаметр ножки. Он должен соответствовать хомуту, с которым будет эксплуатироваться

Ну и конечно же обращайте внимание на качество материалов из которых она изготовлена. На мой взгляд самые надёжные опорные ножки — это ножки производства AL-KO. Как показала практика они наиболее крепкие и долговечные. У них достаточно толстостенная внешняя труба и мощные пластины на которых крепится подкатное колесо. Их практически не реально погнуть. Даже специально. Само колесо так же внушает доверие и при правильном обращении прослужит долго. Стоит такая ножка дороже прочих, но и прослужит гораздо дольше. Конечно, при условии правильного с ней обращения.

Необходимые материалы

Для того, что бы собрать хороший прицеп, нужно в первую очередь детально изучить чертеж. Хорошая ориентированность в предстоящей работе – это уже половина дела.

К тому же, знание чертежа позволит намного лучше сориентироваться в предстоящей работе, и возможно, облегчит работу над некоторыми сложными узлами, как например шарнир, соединяющий мотоблок с прицепом. Всегда лучше знать наперед, с чем придется столкнуться.

Что же касается самых удачных вариантов конструкции, где минимизированы расходы материалов, а схема доведена до идеала, это прицепы для мотоблока «Нева» своими руками, чертежи которых очень распространены в сети.

Что же касается необходимого инструмента и материалов, которые понадобятся для изготовления прицепа, самые необходимые, без которых невозможно обойтись, это:

• Колеса. Подойдет любые, большого диметра. Это могут быть как колеса от мотоколяски, так и автомобильные.
• Ось. Очень хорошо, если ось будет вместе с родными колесами. В таком случае, не понадобится их дополнительная настройка.
• Лонжероны поперечного типа. Это самый обычный уголок, размером 40*40, толщиной 4 миллиметра – он подойдет идеально.
• Лонжероны продольного типа, для которых нужен такой же уголок.
• Корпус продольного шарнира. В этом случае лучше всего подойдет труба 58*4 миллиметра. Брать больше не стоит, поскольку она будет просто более тяжелой, но никак не повлияет на прочность конструкции.
• Усиливающая поперечина. Это тот же железный уголок 40*40, толщиной 4 миллиметра.
• Подкосы заднего типа – труба размером 50*25.
• Подкосы переднего типа – аналогичная труба.
• Стойки, на которых будет крепиться сидение.
