Гур газ 3110 ремонт своими руками видео

Проверка механизма

Если водитель заметил какие-то неполадки в рулевом механизме. Это будет видно и слышно. Рулевое колесо может дрожать, отдаваться барабанная дрожь. При повороте руль будет «клинить» или «выбивать».

Чертеж с названиями элементов рулевой колонки газ 3110

Можно самому проверить узел. Для этого надо:

Поставить ГАЗ-3110 на ручник.
Под задние колеса поставить опоры.
Спереди ослабить крепление колеса слева.
Спереди автомобиль следует поднять и поставить на опоры.
Снять колесо.
После этого снять защитный брызговик.
В салоне волги 3110 отсоединить полностью вал узла от механизма внизу.
Требуется сделать отметки положения вала и сошки управления.
Снять сошку с вала.
После снятия болтов извлечь механизм.

Регулировка рулевого механизма

Колеса спереди поставить ровно. Надо положить отвертку низом на руль в точке сверху. Вращать колесо рулевое до тех пор, пока не появится сопротивление. Колеса при этом находятся в исходном положении. При нахождении люфта, надо отметить точки.

Если люфт составляет 17 мм и больше, требуется найти эту причину. Если меньше указанного расстояния, то просто идет регулировка зазора между роликом и червяком. Снять переднее колесо слева. С помощью ключа на 30 отвернуть гайку колпачковую и снять оттуда шайбу. Взять ключ на 12 шестигранник и отвернуть на немного винт регулировки по часовой. Таким образом проверять люфт на руле, пока не будет меньше 17-ти мм, сборка в обратном порядке.

Если в Волге при повороте руль возвращается в исходное положение, требуется ещё раз замерить люфт.

При появлении хруста в рулевом колесе при езде по плохой поверхности дороги, или при переезде «лежачих полицейских». Это происходит при малой скорости или при большом угле поворота. Требуется обращение в автомобильный сервис технического обслуживания. При диагностике может быть выявлена проблема, связанная с рулевым редуктором.

Так выглядит рулевой редуктор газ 3110

Если есть достаточно денежных средств, можно оставить автомобиль в ремонтной мастерской, где мастера своего дела устранят эту проблему путем замены на новый. Но, если нет доверия или денег, можно попробовать самому отремонтировать рулевой редуктор. Для этого требуется, прежде всего, соблюдение правил безопасности. Наличие ямы в гараже, знания о рулевом механизме 31-ой Волги и все необходимые ключи для разборки-сборки механизма.

Процесс установки рулевой колонки на газ 3110

Устройство

Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Регулировка упорных подшипников винта рулевого механизма

Поэтому эти шестерни также называют постоянной передач. Для прямой передачи крутящий момент передается от приводного вала непосредственно на вал главной шестерни. В точке 2 передача крутящего момента отображается в прямом виде. Когда двигатель работает и сцепление выключено, все шестерни коробки передач, за исключением убирающегося заднего колеса и неподвижного колеса, вращаются, даже когда коробка передач находится в режиме ожидания. Пятиступенчатая передача пятой передачи для скорости: прямой выстрел — четвертая передача.

Выходные скорости на пятой передаче выше, чем входные Редукторы на 1, 3 и 4 являются прямолинейными редукторами 4 Трехходовая пятиступенчатая коробка передач. В отличие от коробки передач до 3, прямая передача — четвертая передача. Пятая передача переносится на скорость. Крутящий момент передается от приводного вала через шестерни на передний вал, который вращается с более низкой скоростью, чем приводной вал, и от вала через его неподвижное колесо до свободного колеса; через сдвижную втулку, которая затем должна быть сдвинута вправо, и ее блок синхронизации на главной коробке передач.

Количество зубьев на колесах и определяется так, что главный вал вращается со скоростью выше ведущего вала. Передача крутящего момента для отдельных передач показана на диаграмме ниже и соответствует четырехступенчатой коробке передач на задней передаче. Обратные колеса постоянно задействованы и постоянно вращаются. Для передачи заднего хода сдвижная втулка перемещается влево. Затем свободное колесо прочно соединяется с синхронизацией с основным валом трансмиссии. и редукторы синхронизированы. Синхронизация не для лучшей четкости 3 5-ступенчатая 5-ступенчатая коробка передач.

Крутящий момент передается от приводного вала через синхронизаторную втулку непосредственно к валу главной шестерни. отображается. Для облегчения ряда 3, 4 зубчатого колеса для задней передачи, соответствующие колеса 5, 6 имеют зубчатую передачу для скользящих краев. Колесо шире, чем зубчатый венец 7, 8 зубчатого колеса для скорости. Затем скользящее промежуточное колесо запускает 9, 10 зубчатых колес для скорости подачи и передачи. Он в основном зацепляет колесо, и только после того, как следующая звездочка с 11 скоростями и катушка скорости задействованы, это относится ко всем редукторам, для которых используется сдвижная втулка и звездочка смены скорости.

Усилие, необходимое для поворота входного вала после регулировки, не должно заметно возрасти.

Артикул: ШНКФ.453461.103 , артикулы доп.: ШНКФ453461.103

Код для заказа: 029588

С этим товаром покупают
показать еще

Механизм рулевой ГАЗ-3110 с гидроусилителем БАГУ

Конструкция рулевого механизма с гидроусилителем ШНКФ 453461.103 (интегрального типа) состоит из механического редуктора, гидравлического распределителя роторного типа и встроенного силового гидроцилиндра. Тип передачи: винт — шариковая гайка — поршень рейка — конический зубчатый сектор. Отличается от рулевого механизма с гидроусилителем ШНКФ 453461.100 улучшенной информативностью по управляемости автомобиля и пониженным уровнем шумов при работе системы гидроусилителя руля. Предназначен для установки на легковые автомобили. Устанавливается на автомобили марки ГАЗ-31105, -3102 и их модификации.

Максимальная нагрузка на управляемую ось, кг: 1200
Максимальный крутящий момент на выходном валу механизма при максимальном давлении равном 10МПа, Нм: 770
Максимально допустимая эксплуатационная температура рабочей жидкости в системе гидроусилителя руля автомобиля, °С: 90
Направление винтовой канавки шарико-винтовой передачи: левое
Передаточное отношение механизма: 17,3:1
Полный угол поворота вал-сектора, °: 80
Гидравлический люфт, не более, градус: 4
Производительность насоса, используемого с рулевым механизмом, дм 3 /мин: min 5 — max 7,5
Масса, кг: 15

Использована информация: РУПП “Борисовский завод “Автогидроусилитель”.

Любой автомобилист скажет, что рулевой механизм газ 3110 является одним из важнейших узлов машины. Без этого невозможно вести автомобиль. Если есть неполадки в узле рулевого механизма, тогда эксплуатация ГАЗ-3110 строго запрещается

Даже если в рулевом колесе появился люфт, то уже надо на это обратить внимание. При выявлении люфта, водитель первым делом обращается на станцию технического осмотра для диагностики Волги

Детали для ремонта рулевого механизма Газ 3110

Когда выявляется причина, есть 2 варианта её решения. Первый – оставить машину профессионалам, которые сделают за определённую плату узел рулевого механизма или разобраться в этом самому и устранить причину поломки. Для того чтобы знать как устранить проблему, нужно иметь представление из чего состоит рулевое управление ГАЗ-3110:

Регулировка рулевого механизма

Если в Волге при повороте руль возвращается в исходное положение, требуется ещё раз замерить люфт.

Так выглядит рулевой редуктор газ 3110

Процесс установки рулевой колонки на газ 3110

Устройство гидроусилителя руля в автомобилях Ниссан

Практически каждый знает что гидравлическая жидкость играет существенную роль в исправной работе ГУР, обеспечивая легкость в управлении рулевыми колесами автомобилей Ниссан. Однако не многие водители осведомлены также о том, что ГУР еще и повышает безопасность транспорта на дорогах. Это означает, что даже при разрыве шин переднего колеса, гидроусилитель поможет удержать автомобиль на дороге в заданной траектории движения.

Помимо этого ГУР смягчает удары приходящие от колеса авто к рулю и уменьшает передаточное число. Иными словами, для того чтобы повернуть колесо до упора водителю не требуется прокручивать руль 5-6 раз. При исправной работе гидроусилителя достаточно будет 2-3 слабых оборота.

Гидравлическая жидкость распределяется по всему механизму ГУР. Таким образом, с помощью технологического раствора создается давление от насоса к гидроцилиндру, в связи с чем облегчается поворот руля.

Несмотря на то, что в регламенте ТО не указывается срок службы жидкости ГУР, периодически она нуждается в замене. В особенности это касается тех случаев, когда ТС эксплуатируется интенсивно. С течением времени масло ГУР утрачивает свои свойства, становится темнее, разбавляется конденсатом. В результате этого руль поворачивается с трудом, управление автомобилем ухудшается и возникает высокий риск аварий на дорогах.

Для того чтобы гидроусилитель руля работал исправно водителю необходимо позаботиться о следующем:

Периодически проверять систему ГУР на предмет герметизации;
Следить за уровнем раствора в расширительном пластиковом бачке;
Ежемесячно проверять натяжение приводного ремня;
Менять фильтр и масло спустя 15 тыс км пробега или каждые 1-2 года.

Частичная замена жидкости ГУР в Nissan

Для того чтобы заменить гидравлическую смесь в автомобиле Ниссан водителю потребуется стандартный набор инструментов: гаечный ключ, крестовая отвертка. в основном они потребуются для того чтобы отвинтить защитную крышку под капотом.

Далее потребуется:

Пустая тара, емкостью в 2 — 5 литров;
Медицинский шприц на 20 мл;
Резиновая трубка;
Новая гидравлическая жидкость, объемом в 2 л.

Также выделяют два способа замены жидкости: полная или частичная смена масла. Какой из вариантов выбрать зависит от степени загрязненности системы ГУР и исправности рулевого управления автомобилем. Ниже мы рассмотрим оба способа замены масла.

Частичная смена жидкости подразумевает прочистку системы ГУР. Таким образом смесь сливается из расширительного бачка и доливается новая. После раствор прокачивается по всей системе ГУР, и сливается. Процедура повторяется до тех пор, пока из механизма не протечет чистый раствор, без примеси инородных веществ и неприятного запаха.

Пошаговая инструкция частичной замены жидкости гидроусилителя руля в автомобилях Ниссан:

Открыть крышку расширительного бачка ГУР;
С помощью шприца и резиновой трубки — откачать максимальное количество жидкости;
Далее необходимо долить новую смесь до отметки «MAX»;
Завести двигатель и начать прокручивать руль до упора вправо и влево;
Заглушить мотор, снова провернуть руль, пока водитель не ощутит легкость в движении колес;
Слить жидкость и залить новую, повторяя процедуру в обратном порядке до 3 раз.

Полная замена жидкости ГУР в Ниссан

Пошаговая инструкция полной замены жидкости гидроусилителя руля в автомобиле Ниссан:

Приподнять передние колеса авто на домкрате. Это требуется для того, чтобы было проще вращать руль при прокачке гидроусилительной смеси при заглушенном моторе;
Открутить крышку расширительного пластмассового бачка и откачать максимальное количество жидкости;
Немного ослабив хомуты на шлангах, идущих к бачку, необходимо отсоединить их и слить раствор в пустую тару;
После необходимо сесть за руль и вращать его до упора несколько раз;
После того как жидкость полностью вытечет, необходимо вставить в шланг, который идет к насосу, лейку;
Влить новое масло небольшими порциями. Одновременно помощник водителя должен вращать руль;
После того как протечет новое масло система может работать исправно. Необходимо подключить шланги и завинтить бачок в обратном порядке.

Такая процедура не отнимет более 30 минут.

После того как автомобиль будет спущен с домкрата необходимо проверить уровень масла в бачке. Необходимое количество должно находиться на МАХ. При необходимости жидкость доливается.

Замена бачка гидроусилителя рулевого управления и шлангов на Рено Логан 2

Для выполнения работы потребуется резиновая груша или медицинский шприц.

1. Подготавливаем автомобиль к выполнению работы.2. Открываем крышку бачка гидроусилителя и извлекаем сетчатый фильтр.3. Резиновой грушей или медицинским шприцем отбираем из него рабочую жидкость.4. Пассатижами сжимаем концы хомута и сдвигаем хомут по шлангу насоса ГУР. Ослабляем хомут и отсоединяем шланг от патрубка бачка. Закрепляем шланг, так чтобы из него не вытекала рабочая жидкость (или глушим шланг пробкой).

5. Аналогично отсоединяем от бачка второй шланг.

6. Потянув вверх, снимаем бачок с кронштейна.

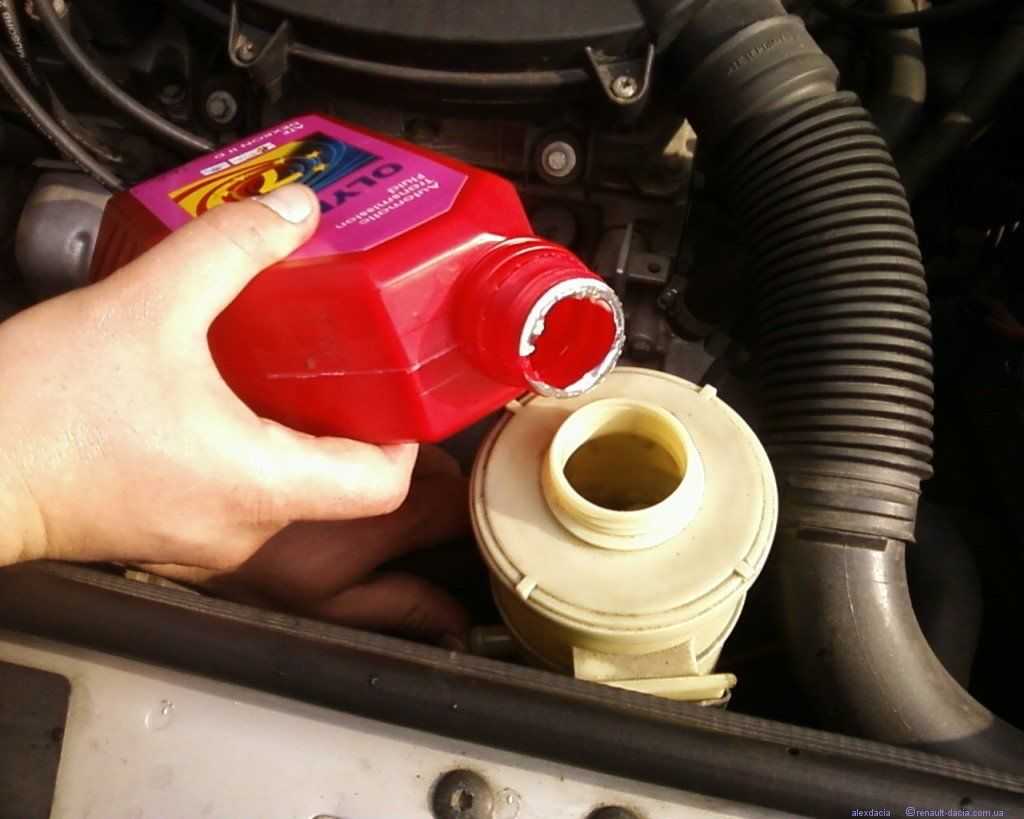

7. Устанавливаем бачок в обратной последовательности и доливаем в него рабочую жидкость до необходимого уровня.

Шланги и трубопроводы ГУР

Для выполнения работы потребуются смотровая канава или эстакада, емкость объемом не менее 1 л для сливаемой жидкости и новая рабочая жидкость для гидроусилителя рулевого управления (с. 233, «Справочные данные»).Работа показана на примере автомобиля с двигателем 1,6 8V (К7М). На автомобиле с двигателем 1,6 16V (К4М) шланги и трубопроводы ГУР заменяют аналогично.

1. Подготавливаем автомобиль к выполнению работы и устанавливаем его на смотровую канаву или эстакаду.2. Удаляем из бачка гидроусилителя рулевого управления рабочую жидкость (см. тут).3. Снимаем переднее левое колесо (см. тут). Для удобства работы снимаем защиту картера двигателя (см. тут). Снимаем грязезащитный щиток с левой стороны (см. тут).

4. Ключом на 10 мм отворачиваем два болта крепления двух держателей трубопровода ГУР рулевого управления к подрамнику.

5. Снизу моторного отсека тем же ключом отворачиваем болт крепления держателя другой трубки ГУР к блоку цилиндров.

6. Шестигранным ключом на 6 мм отворачиваем болт крепления штуцеров трубок ГУР к рулевому механизму.

7. Подготавливаем емкость для отработанной рабочей жидкости. Отсоединяем трубки от рулевого механизма и через них сливаем рабочую жидкость из системы ГУР в подготовленную емкость.8. Ключом TORXT30 отворачиваем болт крепления трубки ГУР.

9. Накидным ключом на 10 мм отворачиваем второй болт крепления держателя трубки ГУР.

10. Рожковым ключом на 17 мм отворачиваем штуцер трубки от насоса ГУР.

11. Снимаем шланг высокого давления насоса ГУР.12. Пассатижами ослабляем хомут крепления подводящего шланга и сдвигаем его. Отсоединяем подводящий шланг (шланг низкого давления) от патрубка насоса ГУР

13. Аналогично отсоединяем этот шланг от бокового патрубка бачка ГУР……а также еще один шланг от нижнего патрубка бачка ГУР и снимаем шланги.14. Устанавливаем детали в обратной последовательности. кольца.

15. Заливаем рабочую жидкость и прокачиваем систему ГУР

1. Подготавливаем автомобиль к выполнению работы и вывешиваем передние колеса автомобиля.2. Проверяем уровень жидкости и при необходимости доливаем жидкость до нормы (см выше).3. Поворачиваем рулевое колесо из стороны в сторону, не запуская двигатель.4. Поворачиваем рулевое колесо в среднее положение, при необходимости доливаем рабочую жидкость в бачок гидроусилителя рулевого управления до нормы.5. Запускаем двигатель и повторно проверяем уровень жидкости. Если уровень жидкости в бачке понизился, доливаем ее до нормы.6. Прокачиваем систему, поворачивая рулевое колесо из стороны в сторону, не задерживая в крайних положениях.7. Устанавливаем передние колеса автомобиля в положение прямолинейного движения, глушим двигатель и устанавливаем автомобиль на землю.

8. После того, как двигатель остынет, проверяем уровень рабочей жидкости (см выше). При необходимости доливаем жидкость

16. Проверяем герметичность соединений шлангов и трубопровода. При течи жидкости в месте соединения устраняем неисправность: при течи из-под шланга — устанавливаем новый хомут или заменяем поврежденный шланг; неисправный трубопровод за меняем.

Устройство гур газ 3110 ремонт чертежи фото

Детали для ремонта рулевого механизма Газ 3110

Схема устройства и конструкция рулевого управления

Руль.
Колонка.
Рулевой механизм.
Гидроусилитель.
Привод.

Ещё было бы очень хорошо рассмотреть, а лучше выучить схему, что к чему крепится и как это выглядит.

Основные методы устранения неисправностей

Самостоятельно выполнить работы по устранению неисправностей рулевой рейки не сложно, главное — определить причину поломки. В сети можно найти много фото и видео, подробно рассказывающих, как заменить тот или иной элемент устройства. Методы устранения основных неисправностей:

Во время вращения руля в части, где находится рулевая рейка, слышны характерные стуки. Это указывает на повреждение втулки червячной пары. Узел не подлежит ремонту, а требует замены. Изготовить новую деталь можно самостоятельно при наличии чертежа устройства и правильного выбора материала. Втулка может быть бронзовой, пластиковой и т. д. Стоить самодельный элемент будет намного дешевле покупного. На Логаны подходит втулка от БМВ с каталожным артикулом 7820 023 188.

Замена выполняется следующим образом:

Транспортное средство выставляется на домкрат со стороны правого колеса.
Гайка рулевого наконечника отвинчивается и демонтируется.
Положение руля ставится до упора влево, и обрезаются хомуты пыльника.

Убирается пыльник с рейки.
Снимать рулевую тягу следует вдвоём: один тянет вниз, второй поправляет ключ после каждого поворота.
Руль устанавливается в крайнее правое положение. Теперь можно нормально увидеть втулку.

Перед установкой новой самодельной втулки нужно её подточить, исправив размер. Перед тем, как ставить деталь, следует смазать посадочное место. Сборка выполняется в обратном порядке.

Повышенный люфт рулевого колеса чаще всего вызван износом зубцов червячной пары. Проблема решается восстановлением или заменой неисправных узлов.
Появление следов течи и низкий уровень жидкости в баке. Причина — износ, поломка или ржавчина на сальниках. Следует правильно выбрать и купить новые детали и установить их взамен повреждённых.

Причиной тяжёлого вращения руля может стать полное покрытие коррозией рулевой рейки. Следует разобрать устройство, почистить от ржавчины и произвести дополнительные работы по восстановлению штока.

Доработка системы ГУР ГАЗ 3110

В стоке в авто был ГУР… ну лучше б его вообще не было. Редуктор ГУР стоял самого первого выпуска ШНКФ 453465.100.

Проблемы с системой ГУР были с первого дня обладания авто… насос менял 3 раза… ГУР перебирал 1 раз… забегая на перёд скажу, что этот редуктор не доработал до замены всего 2 недели и потёк

Была задумка купить вот этот комплектик ГУР от Автодетальсервис avtodetal.com/index.php?section=282 Вот отзыв человека который купил и установил его себе www.drive2.ru/cars/gaz/31…376151945221/#replieslist Но купить его мне так и не удалось… хотя бы из -за его стоимости в Украине. немного не мало 5000 гривен и это за российские детали…

Ну раз всё сразу не получилось купить… решил я пойти по более трудоёмкому и правильному пути.

Собрал по не многу вот такие детали:

1. Был куплен бу с волги 31105 редуктор ГУР ШНКФ 453461.103 ссылка на тех характеристики www.agu.by/index.php?module=view_id&vid=1299

2. Кронштейн насоса ГУР из комплекта Автодетальсервис

3. Насос ГУР от авто Шевроле нива номер детали по каталогу 2123-3407012.

4. Купил медную трубку диаметром 13 мм, из которой мне выгнули масленый радиатор для системы ГУР

5. Выточил шкив нужного диаметра, так как найти готовый не удалось.

Также дополнительно покупал шланги, металлическую гофру, медные шайбы, переходник, хомуты…

Купленный бу редуктор ГУР от 105й волги был отправлен на доработку мастерам в гидролаб г. Москва (www.gidrolab.ru/price1.shtml) Такая доработка обошлась 3500 рос. руб. в принципе к ним претензий у меня нет пока, но эти ребята сошку и карданчик, которые были на редукторе не вернули…

Приехал в таком виде из Москвы

Этап №1 Установка радиатора ГУР: Радиатор сделанный из медной трубки 13мм. ставится на место радиатора масла. Купил шланги хорошего качества и проложил их в железную гофру, чтобы шланги не перетирались и не перегибались. Радиатор ставится в сливную магистраль от редуктора до расширительного бачка.

Радиатор закреплён, трубки подведены.

Этап №2 Подготавливаем насос к установке: Вот тут я долго стоял перед выбором: то ли взять от фольцваген, БМВ, ауди или от шевроле нивы

Слева насос от ауди А6 справа от шевроле нивы… на этой фотке наглядно видно что они очень похожи. есть различия по углам подводки шлангов…

Но при выборе насоса столкнулся с рядом проблем. Во-первых, стоковое давление белорусского насоса 90 бар, на ауди и бмв 120 бар, у нивы 104 бара. Я не решился брать насос с таким высоким рабочим давлением… Во-вторых, стоимость хорошего насоса превышает 3000 грн., китайские аналоги и прочие подделки не лучше российского насоса, но дороже его… В итоге я остановился на насосе от Шевроле нивы номер детали по каталогу 2123-3407012

Чтобы установить этот насос на 406-й мотор нужен кронштейн такой как на второй фотке сверху.

Насос от Шевроле нивы продаётся без шкива. Да и стоковый шкив от этого авто нам не подойдёт, потому что он большего диаметра и под 5ти ручьевой ремень. Необходимо заказать у токаря выточить шкив. Готового найти не удалось. Думаю что отдельно его никто не продаст на разборе… у новых судя по Экзисту цены от 300 грн. Работа по изготовлению шкива + материалы обошлась 190 грн.

И ещё одна проблема… Болт, которым прикручивается трубка высокого давления к насосу в стоке 10 мм., а в насосе дырка под болт на 12 мм. Необходим переходник с одной резьбы на другую… мне удалось найти такой на рынке… но вещица весьма редкая…

Насос в сборе с кронштейном, шкивом и переходником…готовая конструкция для установки на ДВС

Этап №3 Снятие редуктора и сошки с редуктора, подробнее тут gazclub.ru/faq/?mess_id=450

Когда старый редуктор я снял… с него нужно снять сошку, которую нужно установить на новый редуктор… те кто хоть раз это делал поймёт, что эта процедура сложнее, чем сам процесс снятие редуктора.

Механизм рулевого управления с гидроусилителем ГАЗ 3110 Волга

Руководства по ремонту
Руководство по ремонту ГАЗ 3110 (Волга) 1996-2004 г.в.
Механизм рулевого управления с гидроусилителем

5.8.1 Механизм рулевого управления с гидроусилителем ПОРЯДОК ВЫПОЛНЕНИЯ 1. Повернуть рулевое колесо от упора до упора. 2. Если рулевое колесо вращается в одну сторону легко, а в другую тяжело, значит неисправен механизм рулевого управления с гидроусилителем. 3. Если рулевое колесо вращается тяжело в обе стороны, значит, н… 5.8.2 Замена механизма рулевого управления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить автомобиль на стояночный тормоз. 2. Установить упоры под задние колеса. 3. Ослабить болты крепления переднего левого колеса. 4. Приподнять и установить на опоры переднюю часть автомобиля. 5. Отвернуть болты и снять колесо. …

5.8.3 Замена насоса гидроусилителя Предупреждение Насосы могут поставляться в запчасти со штуцером под верхний шланг или без штуцера. Если новый насос без штуцера, надо выкрутить штуцер из старого. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить автомобиль на стояночный тормоз. 2. Установить упоры под задние колеса. 3…

5.8.4 Замена жидкости ПОРЯДОК ВЫПОЛНЕНИЯ 1. Слить жидкость из системы гидроусилителя. Для этого отвернуть на насосе шланг, идущий к механизму рулевого управления. Снова подсоединить шланг к насосу и затянуть болт его крепления моментом 44–62 Н·м (4,4–6,2 кгс·м). 2. Отвернуть пластма…

5.8.5 Прокачка системы гидроусилителя ПОРЯДОК ВЫПОЛНЕНИЯ 1. Повернуть рулевое колесо до упора в одну сторону. 2. Отвернуть клапан выпуска воздуха на рулевом механизме. 3. Не заворачивая клапан, повернуть руль до упора в другую сторону. При этом из клапана должен выйти воздух, а затем жидкость. 4. Н…

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание

1.0 Эксплуатация и техническое обслуживание 1.1 Отопление и вентиляция салона 1.2. Обкатка автомобиля 1.3 Проверка автомобиля перед выездом 1.4 Периодичность замены эксплуатационных жидкостей, смазочных материалов 1.5 Уход за лакокрасочным покрытием кузова 1.6 Периодичность смазывания узлов автомобиля

2. Двигатель

2.0 Двигатель 2.1. Снятие и установка 2.2. Двигатель моделей 402 и 4021 2.3. Система смазки 2.4. Система охлаждения 2.5. Система выпуска отработавших газов 2.6. Система питания двигателя ЗМЗ-4062 2.7. Система питания двигателей ЗМЗ-402 и ЗМЗ-4021

3. Трансмиссия

3.0 Трансмиссия 3.1. Сцепление с диафрагменной пружиной 3.2. Сцепление с периферийным расположением пружин 3.3. Пятиступенчатая коробка передач 3.4. Четырехступенчатая коробка передач 3.5. Карданная передача 3.6. Задний мост 3.7. Полуоси 3.8. Главная передача

4. Ходовая часть

4.0 Ходовая часть 4.2. Задняя подвеска

5. Рулевое управление

5.0 Рулевое управление 5.1. Рулевое колесо 5.2. Рулевая колонка 5.3. Механизм рулевого управления 5.4. Рулевая трапеция 5.5. Шаровые шарниры рулевой трапеции 5.6. Маятниковый рычаг 5.7. Шаровой шарнир маятникового рычага 5.8. Механизм рулевого управления с гидроусилителем 5.9 Возможные неисправности рулевого управления.

6. Тормозная система

6.0 Тормозная система 6.1. Педаль тормоза 6.2. Вакуумный усилитель 6.3. Главный тормозной цилиндр 6.4. Передний тормозной механизм 6.5. Задний тормозной механизм 6.6. Регулятор давления 6.7. Стояночный тормоз 6.8 Прокачка тормозной системы 6.9 Возможные неисправности тормозной системы.

7. Электрооборудование

7.0 Электрооборудование 7.1. Аккумуляторная батарея 7.2 Блок предохранителей 7.3. Генератор 7.4. Генератор 9422.3701 или 2502.3771 7.5. Генератор 1631.3701 или 192.3771 7.6. Регулятор напряжения 7.7. Стартер 7.9. Звуковой сигнал 7.10. Система зажигания 7.11 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062 7.12 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

8. Кузов

8.0 Кузов 8.1. Передний буфер 8.2. Задний буфер 8.3. Брызговик облицовки радиатора 8.4. Капот 8.5. Переднее крыло 8.6. Крышка багажника 8.7. Передняя дверь 8.8. Задняя дверь 8.9 Замена ветрового и заднего стекол 8.10. Наружное зеркало заднего вида 8.11. Панель приборов 8.12. Стеклоочиститель 8.13. Переднее сиденье 8.14 Заднее сиденье 8.15 Ремни безопасности 8.16 Задняя полка 8.17 Навесное оборудование салона 8.18. Отопитель 8.19 Возможные неисправности узлов и деталей кузова.

9. Приложения

9.0 Приложения 9.1 Масса агрегатов 9.2 Лампы, применяемые на автомобиле 9.3 Подшипники качения, применяемые на автомобиле 9.4 Манжеты, применяемые на автомобиле 9.5 Горюче-смазочные материалы и эксплуатационные жидкости 9.6 Моменты затяжки ответственных резьбовых соединений *

10. Технические характеристики автомобилей

10.0 Технические характеристики автомобилей 10.1. Двигатель

Можно ли заливать в ГУР моторное масло

Чтобы понять, можно ли лить в ГУР другие масла, например моторное или трансмиссионное, нужно знать, какие функции оно выполняет. Жидкость в ГУР должна справляться со следующими задачами:

Смазка всех узлов гидроусилителя;
Защита от коррозии и износа деталей;
Передача давлений;
Препятствие пенообразованию;
Охлаждение системы.

Вышеперечисленные характеристики достигаются путем добавления различных присадок, наличие и сочетание которых и наделяет масло для ГУР необходимыми качествами.

Относительно трансмиссионного масла все не так однозначно, японцы зачастую используют одну и ту же жидкость ATF для автоматической трансмиссии и гидроусилителя. Европейцы настаивают на использовании специальных PSF (Power Steering Fluid) масел.

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Процедура ремонта осуществляется так:

Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит. Когда ремонт будет окончен, необходимо произвести замену масла в системе.
