Как поменять трос ручника на приоре

Частые причины поломок

Как правило, ответ на вопрос о том, почему не работает ручник, кроется в самых банальных вещах. Существует 4 основных неисправности стояночного тормоза.

  1. Неправильно отрегулированный болт, который нужно ослабить или подтянуть.
  2. Клин троса в оплетке. В этом случае поломка ручного тормоза происходит из-за попадания влаги внутрь, которая приводит к коррозии.
  3. Обрыв тросиков, идущих от планке к колесам. Этот элемент легко поддается замене.
  4. Закисание тросика. Случается это, если подолгу не пользоваться стояночным тормозом.

Кроме того, причина поломки ручника иногда кроется и в состоянии тормозных колодок. Они могут изнашиваться, из-за чего при остановке автомобиля слышен характерный скрежет. В этом случае нужно произвести замену изношенных деталей, которые, как правило, выходят из строя на правом и левом колесе одновременно. Привести к этому может и неправильное использование самого ручника. Он во время движения должен быть полностью опущен.

Еще одной причиной того, что плохо работает ручной тормоз, является появление налета на тормозных колодках. Случается это редко, чаще всего после объезда луж. Лед, соли и реагенты можно счистить легким нажатием на тормоз во время движения машины на короткие дистанции. Кроме того, накладки могут быть попросту замасленными из-за течи сальника или рабочего цилиндра. В этом случае нужно вначале устранить неисправность в подтекающем элементе, а затем полностью заменить колодки или очистить их.

Регулировка и замена деталей стояночного тормоза Лада Гранта

Правильно отрегулированный стояночный тормоз автомобиля должен удерживать автомобиль на уклоне 23˚.

Полный ход рычага привода стояночного тормоза должен быть от 2 до 4 щелчков устройства рычага

Для регулировки стояночного тормоза устанавливаем автомобиль на смотровую яму или подъемник и опускаем рычаг ручного тормоза.

Головкой на 10 откручиваем четыре гайки крепления защитного теплового экрана дополнительного глушителя.

С переднего кронштейна крепления дополнительного глушителя снимаем резиновую подушку.

Сдвигаем защитный экран вперед, чтобы был доступ к узлу регулировки тормоза.

Ключом на 13 держим регулировочную гайку наконечника троса и головкой на 13 отворачиваем контргайку.

Для натяжки троса, вращаем регулировочную гайку по часовой стрелке.

Проверяем ход рычага стояночного тормоза. При отпущенном стояночном тормозе задние колеса должны вращаться легко.

Правила регулировки и замены

Регулировка или замена троса ручника ВАЗ-2109, как правило, необходима только после того, как отечественное авто наберёт очередные 30 тыс. км. Автовладельцу придётся задуматься над тем, как подтягивать этот элемент конструкции, уже тогда, когда ручной тормоз не сможет удержать транспортное средство на склоне, который имеет уклон порядка 25%. Если агрегат функционирует достаточно чётко, при его перемещении автовладелец должен слышать несколько щелчков. Практически все транспортные средства, которые сошли с ленты Волжского концерна после 1995 года, должны «щёлкать» по 2–4 раза. Машины с большим циклом жизни могут насчитывать около 4–5 щелчков.

Если автомобиль начинает «щёлкать» больше четырёх раз, то стояночный тормоз, приводимый в действие рукой человека, не сможет удержать машину при наличии значительного уклона. В свою очередь, всего два щелчка будут лишь частично блокировать колёса в момент движения.

Прежде чем приступить к действию, человек, который думает над тем, как натянуть ручник на ВАЗ-2109, должен проверить его функциональность на более или менее ровной поверхности.


Перед тем, как натянуть ручник на ВАЗ-2109 необходимо проверить функциональность на относительно ровной поверхности

Как отремонтировать рычаг стояночного тормоза на ВАЗ 2110

1. Первым делом нужно снять верхнюю и нижнюю облицовки тоннеля пола.

2. Внизу автомобиля откручиваем контрагайку и регулировочную гайку стояночного тормоза и снимаем уравнитель с тяги.

3. Достаем защитный чехол из отверстия и снимаем его с тяги.

4. Внутри салона откручиваем винт переднего крепления кронштейна выключателя контрольной лампы включения тормоза. Также под этим винтом закреплен провод массы.

5. Откручиваем 4 болта крепления рычага стояночного тормоза.

6. Убираем кронштейн с выключателем в сторону.

7. Снимаем рычаг стояночного тормоза, выводя тягу из отверстия.

8. Если необходимо заменить тягу, то нужно вынуть шплинт и снять шайбу.

9. Теперь тягу можно снять с оси.

10. Также, если пластмассовая втулка в изношенном состоянии, ее нужно заменить. Устанавливается рычаг стояночного тормоза на место в обратном порядке. После установки его нужно отрегулировать.

Видео по ремонту ручника:

Источники

  • http://www.autosecret.net/tormoznaya-sistema-vaz-2170-2171-2172/609-zamena-trosa-privoda-stojanochnogo-tormoza
  • http://carfrance.ru/kak-podtyanut-i-otregulirovat-ruchnik-na-vaz-2112-svoimi-rukami-video/
  • http://remont2110.ru/kak-otremontirovat-rychag-stoyanochnogo-tormoza-na-vaz-2110.html

Как правильно подтянуть ручник на Ладе Гранта


Стояночный (ручной) тормоз в автомобиле является одним из важных звеньев системы безопасности. В экстремальных ситуациях или при дорожно-транспортных происшествиях ручник может спасти здоровье, а то и жизнь водителю, пассажирам или пешеходам. Вот почему систему ручного торможения нужно всегда поддерживать в идеальном состоянии и следить, чтобы стояночный тормоз был постоянно в полной исправности.

Для этого регулярно следует проводить его подтяжку, а точнее сказать – настройку, потому что бывают случаи, когда в целях регулировки иногда требуется не только подтянуть, но и ослабить ручник. Тестировать стояночный тормоз Лады Гранта (ВАЗ-2190) на исправную и бесперебойную работу необходимо обязательно, когда возникают хотя бы малейшие нарекания на его функционирование.

Замена тросов привода стояночного тормоза Skoda Octavia

Необходимый инструмент: Ключ звездочка Т30 Т25 Т20 ключ на 10.

Для замены троса ручника нам необходимо снять подлокотник центрального тоннеля пола. Для этого, не применяя грубой силы, снимаем пепельницу ее держатель и сопла системы вентиляции. Все это делается руками очень аккуратно.

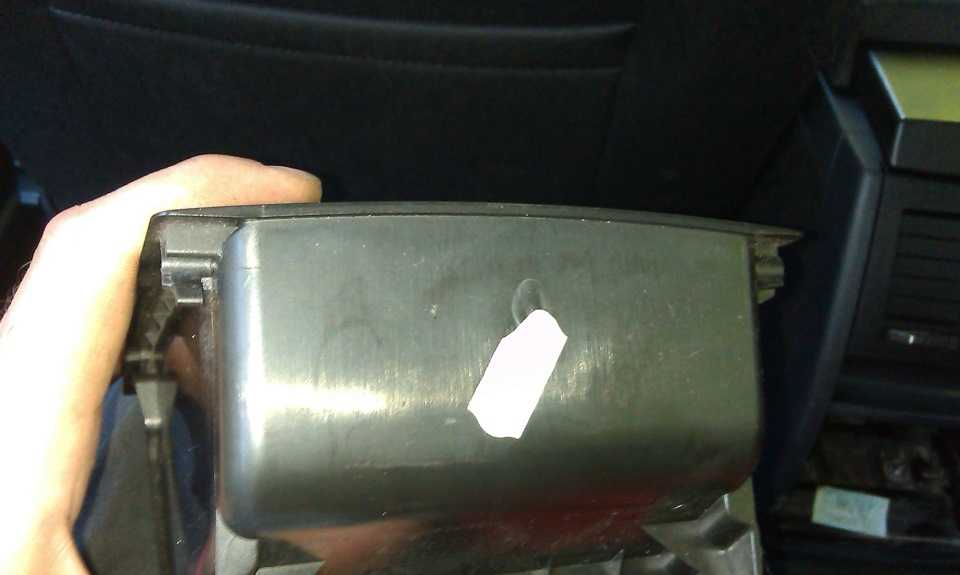

Держатель пепельницы выворачивается наружу до упора с полом, преодолевая усилия металлических ушей

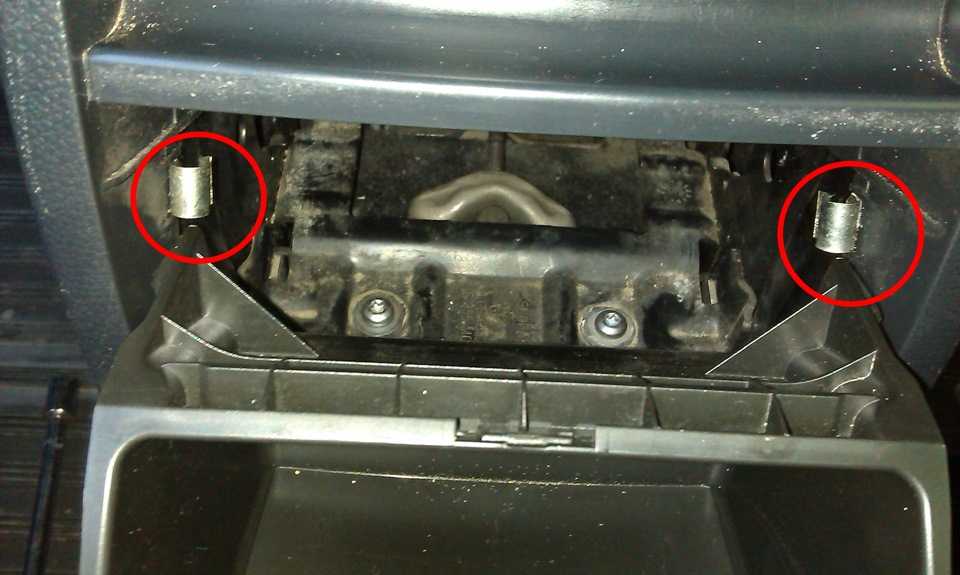

Держатель ящика пепельницы слева имеет спец вырез для снятия, справа такого нет

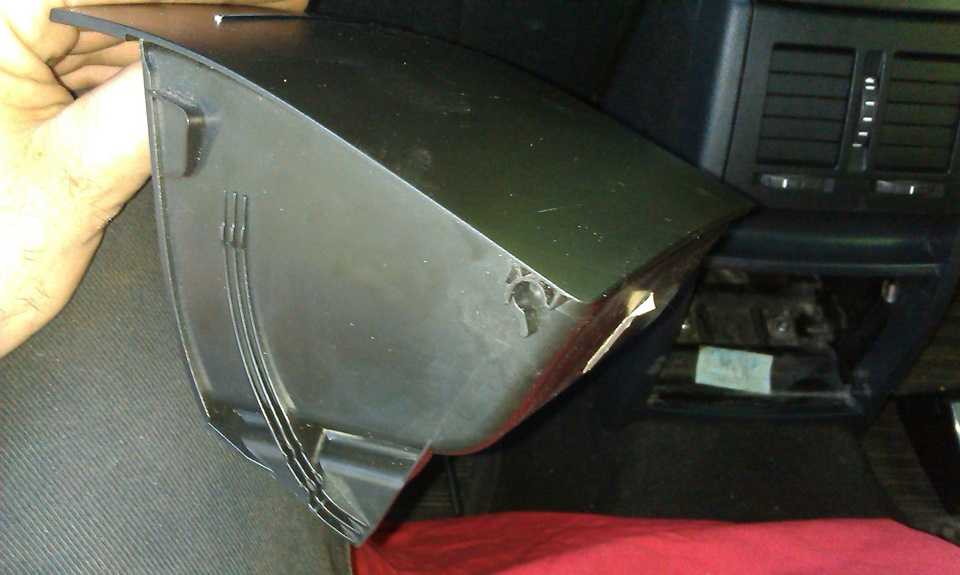

Вытаскиваем шторки воздуховода и далее снимаем декоративную накладку, для этого откручиваем 4-е самореза (ключ Т20) и не особо прикладывая силу вытаскиваем вставку вместе в воздуховодам (он к ней крепится).

Далее откручиваем непосредственно держатель подлокотника 6-ть болтов, 4-е внутри рис. 1 и 2 (фотка посадочных мест, уже без подлокотника), и два снаружи рис. 3, для этого отгибаем декоративную обшивку, выгибая ее посередине и поднимая нижний край. Ура мы получили доступ к натяжителю ручника рис.2 (в центре). Снятие и установку троса стояночного тормоза опишу на примере только-только установленного троса правой стороны т.к. все чисто видно и понятно. Для снятия старого троса необходимо:

1- Салон. Освободить край троса в салоне ключ 10 рис.1.

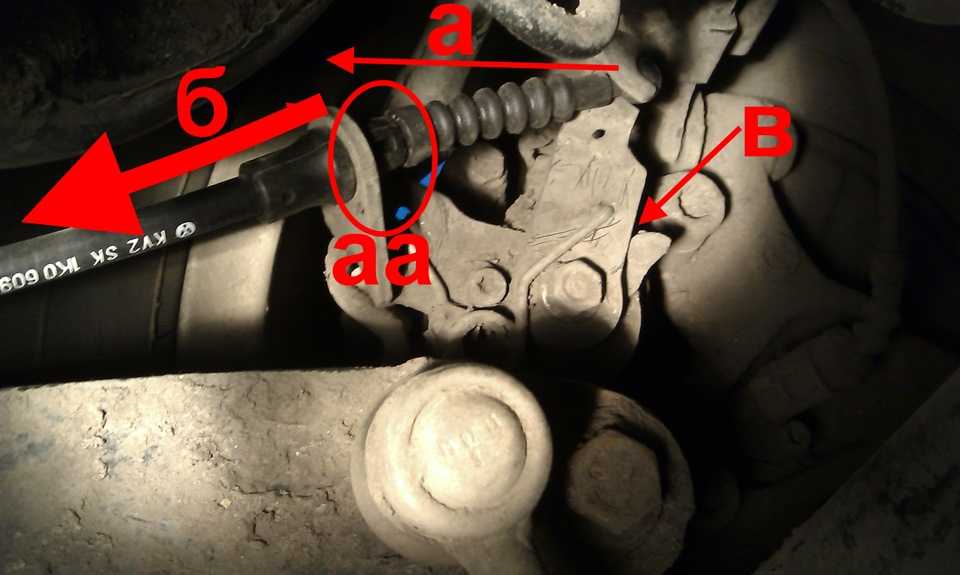

2- Из ямы. Рычаг тормоза отвести вперед (а) и освободить край (шарик) троса рис.2.

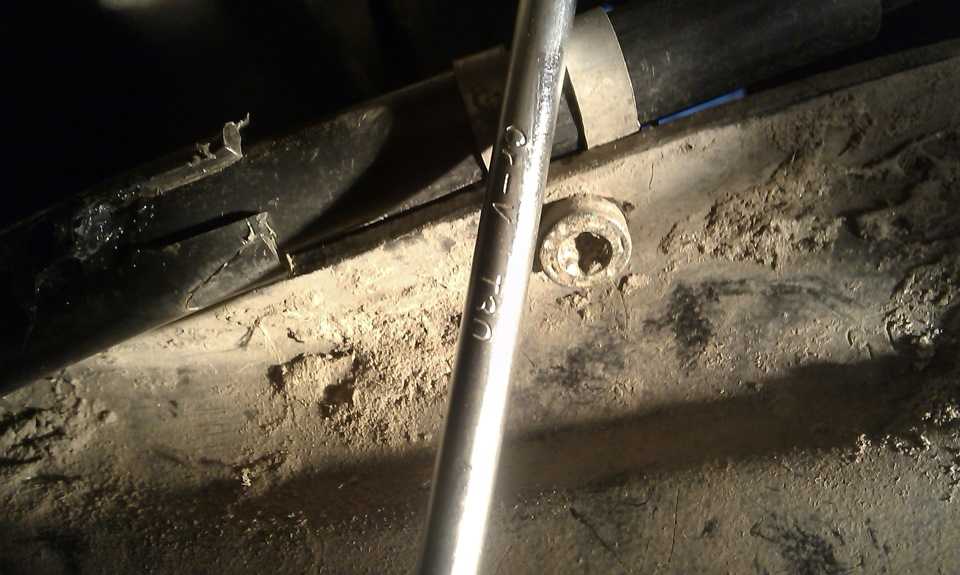

3- Из ямы. Открутить крепежный болт ключ Т30 рис.3.

4- Снаружи (открутить колесо). В области (аа) рис.2 зажать пассатижами усики, как показано на рис. 4 и вытащить (вытолкнуть) трос в направлении (б).

5- Из ямы. Освободить трос из фиксирующей скобы на повороте рис.5. 6- Из ямы. Вытащить трос! Ставить трос в обратном порядке!

регулировка: берем ключ на 10 и подтягиваем регулировочную гайку (рис. 1) так, чтобы расстояние между рычагом ручника и упором для него (Рис 2 в) было в пределах 1-3мм на двух колесах, проверяем свободный ход колес поддомкратив их, и на тест на ближайшею горку.

Источник

Как понять, что ручник нуждается в регулировке

Диагностику компонента нужно проводить примерно раз в месяц. Если вы активно пользуетесь автомобилем, проверяйте ручной тормоз каждые 30 000 км пробега. Процесс изучения состояния нетруден, так что можно проводить его и чаще, при малейших признаках неисправности.

Самостоятельную диагностику выполняют двумя способами.

  • Поднимите авто на крутой склон и затяните рычаг как можно туже. Машина осталась неподвижной? С ручником всё в порядке. Если она не остановилась, полностью натяните тормоз на себя. Автомобиль продолжает двигаться? Тормоз нужно срочно ремонтировать или настраивать.
  • Натяните ручник до отказа и включите первую передачу. Плавно опустите педаль сцепления. Если с это частью машины всё в порядке, двигатель заглохнет. При наличии неисправностей авто будет медленно двигаться.

Так выглядит трос стояночного тормоза. Именно он часто нуждается в регулировке или замене

Замена троса ручника на ваз 2110, ваз 2111, ваз 2112

Добро пожаловать! Трос ручного тормоза – со временем он растягивается и приходит в негодность, а иногда даже бывает что он рвётся (На самом деле всё от его качества зависит, некоторые тросы бывают вообще даже и не растягиваются), все эти проблемы связанные с тросом, вызывают кучу неудобств, всё начинается с того, что автомобиль попросту на ручник нельзя будет поставить или он будет держать машину, но очень и очень слабо, поэтому чтобы таких неудобств не было, трос время от времени подлежит замене на новый, сделать это не сложно и можно самому и даже ехать на сервисы не нужно.

Примечание! Для осуществления работ по замене троса, рекомендуем чтобы было удобно работать: Во-первых загнать автомобиль на смотровую яму и во-вторых запастись воротком и к нему накидными головками, если у вас нет такой возможности, тогда обычными ключами запаситесь, такими как накидные и гаечные!

Где находится трос ручника? Он проходит под днищем автомобиля, чтобы более подробно понять его месторасположение, сперва на ручник нужно будет глянуть (Указан красной стрелкой на большом фото), рядом с ним есть кронштейн он ещё синей стрелкой указан, так вот под днищем трос точно в этом же месте располагается, вообще троса всего три и два последних обязательно должны заменяться в сборе (Парой), первый трос это тот который от ручника идёт (Маленький трос, см. маленькое фото), два вторых это которые к кронштейну подсоединяются, кронштейн так же показан на маленьком фото и указан синей стрелкой.

Новая Лада: Проверка и замена датчиков концентрации кислорода Лада Гранта

Когда нужно менять трос ручника? Он от старости может приржаветь или если им не пользоваться, точно такая же ситуация случится, в связи с этим в оболочки он начнёт перемещаться с большим трудом, будет заедать и даже возможно толком не держать машину, кроме этой проблемы, трос нужно менять когда он размахрился (Это можно понять взглянув на него) или сильно вытянулся (Если трос даже регулировкой нельзя уже настроить, то он сильно вытянулся, как регулировать трос, читайте в этой же статье ниже).

Как поменять трос ручника на калине?

На Лада Калина в процессе эксплуатации ручного тормоза, он может потянуться и потребуется регулировка. Так, признаками того, что ручник нужно подтянуть становится плохая фиксация автомобиля, при поднятом ручном тормозе, на уклонной поверхности. Этот звоночек сигнализирует к тому, что необходимо подтянуть трос.

Диагностика ручного тормоза

Для диагностики стояночного тормоза своими силами воспользуйтесь смотровой ямой. На автомобильных форумах советуют разрабатывать трос при загрязнении и закусывании, но такая мера неэффективная. Не экономьте и меняйте, ваша безопасность важнее.

В некоторых европейских странах есть штраф для водителей, управляющих транспортным средством с неисправным ручным тормозом. У нас такого пока нет.

При затягивании рычага слышны щелчки. При отрегулированном ручнике их должно быть от двух до четырёх. В таком положении колёса не должны прокручиваться. Если щелчков меньше или больше, приступайте к регулировке ручника или замене тяги и приводов.

Настраиваем ручник на хэтчбеках и универсалах Калина

Убедившись, что все узлы тормозной системы в норме, вы можете приступать к регулировке. Цель: добиться того, чтобы полная блокировка задних колёс происходила при 2–4 щелчках фиксатора рычага.

  1. Если блокировка происходит быстрее, нужно чуть удлинить трос и проверить снова.
  2. Если приходится ожидать пяти и более щелчков, следует укоротить его, подбирая нужную длину экспериментально.

Эта работа может быть выполнена самостоятельно, без помощника, но потребуется наличие эстакады или смотровой ямы. Также понадобятся:

  • два ключа на 13 (рожковый и накидной);
  • вороток с удлинителем и головками на 10 и 13;
  • средство типа «жидкий ключ» (WD-40).

Инструменты, необходимые для настройки — галерея

Рожковый ключ на 13 Накидной ключ на 13 Вороток с удлинителем и головками на 10 и 13 Средство «Жидкий ключ» WD-40

Порядок действий прост:

Поставив машину на эстакаду, включите первую или вторую передачу. Под передние колёса установите антиоткатные упоры или кирпичи.
Обработайте все резьбовые соединения WD-40 за 10–15 минут до начала работ. Так будет проще открутить гайки, не повредив резьбу.
Опустите рычаг ручника.
Снимите глушитель с резиновых подушек. Для регулировки ручника нужно снять глушитель с резиновых подушек
Открутите четыре болта защитного экрана (головкой на 10) и снимите его. Следует открутить защитный экран с четырёх точек крепленияПод ним находится тяга стояночного тормоза, уравнитель, два тормозных троса (левый и правый).
Под защитным экраном находится тяга ручника Калины

Ослабьте дополнительную гайку на тяге накидным ключом на 13, удерживая основную рожковым. Для регулировки вам потребуется основная гайка на тяге. Если нужно укоротить трос и, соответственно, добиться более ранней блокировки колёс, гайку следует закручивать; при необходимости увеличить длину — отвинчивать.

После каждых 3–5 оборотов гайки проверяйте работу ручника, добиваясь, чтобы полная блокировка происходила при 2–4 щелчках фиксатора.
Вывесив задние колёса, проверьте тормоз. При поднятом ручнике колёса должны блокироваться, а при опущенном — вращаться ровно, не задевая колодки. Если всё в порядке, затяните контргайку.
Установите на место защитный экран и глушитель

Гайки на креплениях затягивайте осторожно, иначе можно сорвать резьбу.
Проверьте работу стояночного тормоза на уклоне в 25%! Если автомобиль откатывается, требуется замена тросика.

Рекомендуем: Инструкция по замене масла в двигателе своими руками

Устройство стояночного тормоза и процедура его регулировки аналогичны для всех моделей семейства Калина 1 (седан, хэтчбэк, универсал) и Калина 2 (хэтчбэк и универсал). Особняком стоит Kalina 2 Sport, у которой сзади вместо барабанных тормозов более современные дисковые. Проверять колодки авто Калина Спорт нужно так:

  1. Поднимите авто домкратом, снимите колесо.
  2. Проверьте, является ли износ равномерным на всей видимой части диска. Если нет, стоит пойти в автомастерскую, где проведут подробную диагностику.
  3. Через смотровое отверстие проанализируйте тормозные колодки. Если установленные детали выглядят более тонкими, чем новые, требуется замена.

Способы проверки

Ручник на большинстве авто должен удерживать автомобиль при 25-процентном уклоне при условии, что он при затяжке издаст от трёх до пяти щелчков храповика.

Ремонт стояночного тормоза Лада Гранта

Некоторые водители, стремясь меньше изнашивать трос стояночного тормоза, стараются реже пользоваться им.

Такая «экономия» приводит к плохому результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается.

Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо.

Замена пружины тяги собачки рычага стояночного тормоза

Если рычаг стояночного тормоза не фиксируется в выбранном положении, сначала проверьте пружину собачки. Если пружина исправна, замените рычаг.

Выкручиваем кнопку из рычага

Извлекаем пружину собачки.

Дефектную пружину заменяем

Ремонт рычага стояночного тормоза

Устанавливаем автомобиль на подъемник или смотровую канаву

Снизу автомобиля откручиваем четыре гайки 1, крепления защиты пола кузова, снимаем пружинные и плоские шайбы.

Видео по натягиванию ручника на Ладе Гранте

Инструкция

  • В первую очередь автомобиль устанавливаем на эстакаду или яму, так как узел регулировки находиться под днищем. В случаи, если у вас нет такой возможности, то можно на ровной площадке просто приподнять заднюю часть автомобиля.
  • Далее нам необходимо определить текущий ход рычага стояночного тормоза, в связи с чем поднимаем рычаг до упора и считаем щелчки. В случаи, если щелчков 2 или даже меньше, то привод удлиняем, а если больше 4, то тогда укорачиваем.
  • Полностью опускаем рычаг стояночного тормоза.
  • Снимаем подушки с кронштейнов и дополнительно с глушителя (позиция №1).
  • Далее торцевым ключом снимаем 4 гайки, которыми закреплен защитный экран (позиция №2).

От днища оттягиваем дополнительный глушитель, подкладываем под него деревянный брусок и извлекаем защитный экран.

  • Одним ключом на «13» удерживаем регулировочную гайку, и одновременно с этим вторым ключом ослабляем затяжку контргайки.
  • Трос ручника натягиваем путем закручивания регулировочной гайки по часовой стрелке.

  • В процессе регулировки также не забываем проверить и ход ручника.
  • Далее проверяем проделанную работу. При опушенном ручнике, задние колеса должны свободно вращаться, а при поднятом надежно зафиксированы.

В случаи, если даже после максимальной натяжки троса вам не удалось устранить проблему, значит необходимо проверить тормозные колодки, то есть они могут износиться до такой степени, что решить проблему можно только путем их замены. В некоторых случаях причиной этому также может быть и растянувшийся трос ручного тормоза.

Инструмент и запчасти

Поскольку мы рассмотрим замену и передних и задних тормозных колодок (как дисковых так и барабанных) на нашей Skoda Tour, то из инструмента, который понадобится для проведения такого обслуживания, нужно иметь следующее:

Что касается каталожных номеров запчастей, то они могут быть разные, особенно это касается передней системы тормозов, так как на автомобиле могут стоять разного диаметра тормозные диски (256х22 мм или же 280х22 мм). Мы наводим оригинальные номера запчастей, а Вы уже сориентировавшись, выберите нужные для себя.

  • VAG № 1J0 698 151 J – подойдут для колесных дисков размера 14 или 15 дюймов;
  • VAG № 1J0 698 151 E – только под 14-дюймовые;
  • VAG № 1J0 698 151 G – только под 15-дюймовые (как правило, самый распространенный вариант).
  • VAG № 1J0 615 301 D – диск с размером 256х22 мм;
  • VAG № 1J0 615 301 E – диск с размером 280х22 мм;
  • VAG № 251 615 219 – направляющий палец суппорта;
  • VAG № 4D0 698 647 – рем. комплект направляющих втулок для пальца;
  • VAG № 8N0 698 471 – рем. комплект пыльников и манжет для самого суппорта.

VAG № 1J0 698 451 J – оригинальный номер колодок.

  • VAG № 1J0 615 601 — сам тормозной диск размером 232Х9;
  • VAG № 8E0 698 470 — ремонтный комплект для направляющих;
  • VAG № 1J0 698 671 — рем. комплект пыльников и манжет для самого суппорта.

VAG № 1J0 698 525 B – непосредственно сами колодки

VAG № 1J0 609617 B – барабан размером 230 мм;

Остальные номера запчастей можно найти в любой инструкции по тех. обслуживанию, или прибегнуть к помощи разного рода каталогов. Мы не стали их наводить, так как все другое подлежит замене крайне редко и рассчитано почти на весь срок эксплуатации транспортного средства.

Как правильно подтянуть ручник на Калине: фотоинструкция

Понятно, что прежде, чем менять трос, надо приобрести новый. Желателен оригинал этого элемента, а не копеечная его подделка, которыми изобилует современный автомобильный рынок. Дешёвый трос может быть не совсем той длины и к тому же низкого качества, что приведёт к быстрому его износу — то есть вытяжке.

Чтобы не превратить свой досуг в вечный ремонт тормозной системы автомобиля, надо сделать правильную покупку в специализированном магазине. Как поменять трос:

  1. Зафиксировать передние колёса колодками, исключающими откат.
  2. Поднять домкратом задние колёса и установить заднюю ось автомобиля на козелки.
  3. Ключом на 7 открутить по два винта, фиксирующих тормозные барабаны.
  4. Перевернуть оба винта и снова закрутить на место — это поможет демонтировать барабаны. Сняв их, надо сделать тщательный осмотр не только колодок и барабанов, но и рабочего тормозного цилиндра: он должен не подтекать и иметь целые пыльники. Поршеньки же в исправном состоянии свободно перемещаются без заклинивания.
  5. Снимается кожух ручного тормоза. Его снова нужно открутить.
  6. Снять крепление глушителя и отодвинуть кожух вперёд.
  7. Открутить гайку и контргайку полностью и снять планку.
  8. Выбить запрессованные тросики из посадочных мест.
  9. Снять кожух защиты топливопроводов, открутив три гайки.
  10. Установить новый трос.
  11. Далее колодки устанавливаются на место вместе с распорной планкой и верхней возвратной пружиной. Устанавливая колодки, нужно убедиться в том, что их верхние концы попали в прорези тормозного цилиндра.
  12. Одевается нижняя возвратная пружина.
  13. Ставится на место и прикручивается барабан каждого колеса.

Устанавливаются на место колёса. Производится регулировка натяжения троса.

Зачастую плохая работа стояночного тормоза происходит из-за неравномерного распределения нагрузки на задние барабаны. Часто излом оплётки ручника даёт возможность попадать влаге внутрь оплётки троса, что приводит к усиленной коррозии и заклиниванию последнего. Чтобы этого не происходило, нужно периодически производить его осмотр и при необходимости восстановить повреждённую изоляцию.

Новая Лада: Устройство блока предохранителей Лада Калина 2 поколения

Исправный ручник может также пригодиться в случае отказа основной тормозной системы. Конечно, торможение стояночным тормозом не даст того же эффекта, но в случае необходимости поможет хоть как-то замедлить движение автомобиля и помочь избежать аварии.

Как устроен ручник и что нужно для его регулировки

Далее вы узнаете, как подтянуть ручник на Ладе Гранте, но сначала разберёмся, как эта система устроена. Следует сказать, что на всех современных транспортных средствах стояночный тормоз имеет похожую конструкцию и отличается лишь в деталях. Так, на Гранте этот механизм состоит из таких основных элементов:

  • рычаг ручника с тягой и двумя гайками (регулировочной и контргайкой);
  • уравнитель тросов и распорные планки с рычагом привода тормозных колодок;
  • левый и правый тросы привода колодок левого и правого колёс соответственно.

Как вы сумели убедиться, стояночный тормоз имеет довольно простую конструкцию и включает в себя минимальное количество элементов. Благодаря этому, располагая информацией о том, как отрегулировать ручник на Гранте, даже неопытный автолюбитель без особого труда справится с подобной задачей. Тем более что для работы вам понадобится нехитрый набор инструментов, состоящий из двух рожковых гаечных ключей на «13» и ключа-головки на «8». Кроме того, учитывая, что регулировочные работы будут проводиться под днищем автомобиля, придётся воспользоваться домкратом или установить машину над смотровой ямой.

Выводы

Сильно изношенный трос ручника

Подтяжку троса на Ладе Калине необходимо проводить каждые 40 000 км согласно с сервисными данными. Но, как показывает практика, это может делаться и раньше. Например, одна-две поездки с ручником и трос придется подтянуть, а в худшем случае заменить.

Lada Kalina оснащена классическим вариантом стояночного тормоза с тросовым приводом. Стояночный тормоз позволяет зафиксировать зафиксировать автомобиль в неподвижном положении на ровной поверхности или уклоне. Ручной тормоз допускается использовать в момент экстренного торможения. «Ручник» в состоянии заменить ножной тормоз при выходе из строя последнего.В рамках данной статьи мы расскажем как подтянуть ручник на Калине. Читать дальше: Колодки тормозные задние нива 21214
