Двигатель змз 4062: характеристика, особенности, обслуживание

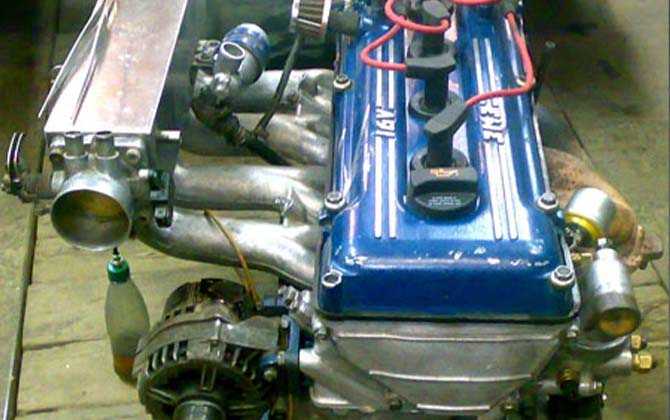

Двигатель ЗМЗ-406

В последние десятилетия в качестве силовой установки на основной продукции автомобильного гиганта ГАЗ устанавливается -406 двигатель производства Заволжского моторного завода. Конструкция этого силового агрегата отрабатывалась в течение нескольких лет. Начало было положено в конце прошлого века, именно тогда была сформулирована основная концепция ЗМЗ 406. Сегодня — это перспективный энергонасыщенный агрегат, способный развивать мощность до 150 л. с. (110 кВт).

В течение первого десятилетия выпуска ЗМЗ 406 двигатель карбюратор отвечал за приготовление рабочей смеси. Сейчас же выпускается инжекторная модификация этого мотора. Использование инжектора облегчила запуск, улучшила приемистость и снизила расход топлива. В чем же здесь причина? Из теории ДВС известно, что повышение производительности карбюратора зависит от частоты вращения коленчатого вала. Повышение расхода горючей смеси идет по мере нарастания этого показателя. Резкое нажатие на педаль акселератора приводит к тому, что в карбюраторе ЗМЗ 406 увеличивается относительное содержание паров бензина. Коэффициент избытка воздуха несколько снижается, что ведет к росту крутящего момента и повышению частоты вращения коленчатого вала.

Двигатель ЗМЗ 406 инжектор работает несколько иначе. Здесь помогает микропроцессор, который четко реагирует на положение педали управления. При необходимости повышения оборотов и легком нажатии на педаль осуществляется впрыск большего количества топлива в цилиндр. Временной промежуток между нагрузкой и ее коррекцией в любом инжекторном двигателе сокращается в несколько раз. Это повышает приемистость, позволяет улучшить динамику Газели или Волги (в зависимости на каком автомобиле установлен ЗМЗ 406 инжектор).

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-406

Двигатель ЗМЗ-406 преемник классического ЗМЗ-402, абсолютно новый мотор (пусть и сделан с оглядкой на Saab B-234), в новом чугунном блоке, с верхним расположением распредвалов, последних теперь два и, соответственно, мотор 16 клапанный. На 406-м появились гидрокомпенсаторы и возня с постоянной регулировкой клапанов вам не грозит. В приводе ГРМ используется цепь, которая требует замены раз в 100.000 км, на деле же, ходит более 200тыс., а иногда и до 100 не доезжает, поэтому раз в 50 тыс км нужно контролировать состояние цепи, успокоителей и гидронатяжителей, натяжители, обычно, очень низкого качества. Несмотря на то, что мотор простой, без изменяемых фаз газораспределения и прочих современных технологий, для ГАЗа, это большой прогресс, по отношению к 402-му движку.

Модификации двигателя ЗМЗ 406

1. ЗМЗ 4061.10 — карбюраторный двигатель, СЖ 8 под 76-й бензин. Используется на Газелях. 2. ЗМЗ 4062.10 — инжекторный двигатель. Основная модификация, используется на Волгах и Газелях. 3. ЗМЗ 4063.10 — карбюраторный двигатель, СЖ 9.3 под 92-й бензин. Используется на Газелях.

Неисправности двигателей ЗМЗ 406

1. Гидронатяжители цепи ГРМ. Он имеет свойство заклинивать, вследствии чего не обеспечивается отсутствие колебаний, возникает шум цепи, с последующим разрушением башмака, перескакиванием цепи, возможно даже ее разрушение. В данном случае у ЗМЗ-406 есть преимущество, он не гнет клапана. 2. Перегрев ЗМЗ-406. Нередкая проблема, обычно виноват термостат и забитый радиатор, проверьте еще количество охлаждающей жидкости, если все в порядке, тогда ищите воздушные пробки в системе охлаждения. 3. Высокий расход масла. Обычно дело в маслосъемных кольцах и сальниках клапанов. Вторая причина это лабиринтный маслоотражатель с резиновыми трубками для маслоотвода, если между крышкой клапанов и пластиной лабиринта есть щель, то здесь и уходит масло. Крышка снимается, промазывается герметиком и проблем нет. 4. Провалы тяги, неравномерный ХХ, все это умирающие катушки зажигания. На ЗМЗ-406 это нередкость, меняйте и мотор полетит. 5. Стук в двигателе. Обычно в 406-ом стучат гидрокомпенсаторы и просятся на замену, ходят они, примерно, 50.000 км. Если же не они, тогда вариантов масса, от поршневых пальцев, до поршней, шатунных вкладышей и т.д., вскрытие покажет. 6. Двигатель троит. Смотрите свечи, катушки, меряйте компрессию. 7. ЗМЗ 406 глохнет. Дело, чаще всего, в ВВ проводах, датчике коленвала или РХХ, проверяйте.

Кроме того, постоянно глючат датчики, электроника низкого качества, случаются проблемы с бензонасосом и т.д. Несмотря на это, ЗМЗ 406 это гигантский шаг вперед (по сравнению с ЗМЗ-402 устаревшей конструкции), мотор стал более современным, ресурс никуда не делся и по прежнему, при адекватном обслуживании, своевременном замене масла и спокойной манере вождения, может превысить 300 тыс.км. В 2000 году, на базе ЗМЗ-406 был разработан двигатель ЗМЗ-405, а попозже появился 2.7 литровый ЗМЗ-409, о нем отдельная статья.

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор ЗМЗ 406 гнет клапана только при перескакивании цепи. Причем, повреждаются они друг о друга (впускные и выпускные при одновременном подъеме), а не о поршни. При обрыве цепи такой неприятности не случится.

Поскольку устройство ДВС частично скопировано с СААБ, а частично сохранена конструкция ЗМЗ 402, для него характерны неисправности:

Высокие обороты ХХ	1)поломка датчиков 2)нет контакта регулятора ХХ 3)порваны шланги картерной вентиляции	1)замена датчиков 2)восстановление контакта 3)замена шлангов
Отказ цилиндра	1)неисправность ЭБУ 2)выход из строя катушки 3)пробой наконечника свечи 4)поломка форсунки	1)замена блока управления 2)ремонт катушки 3)замена наконечника 4)ремонт/замена форсунки
Неустойчивая работа ДВС	1)подсос воздуха 2)вода в топливном баке	1)восстановление герметичности, замена прокладок 2)слив бензина, просушивание бака
Мотор не запускается	1)выход из строя системы зажигания 2)нарушена подача топлива	1)замена катушки, контакта 2)замена фильтра, клапана редукционного, регулировка фаз, замена топливного насоса

Отличия распредвалов 406 и 405

Если учесть, что на инжекторные моторы ЗМЗ 405 ставится распредвал 406.1006015-10, а на карбюраторные моторы ЗМЗ 406 — 4061.1006015, то можно сказать, что разница заключается в отличии двух этих валов:

На карбюраторном распредвале 4061 менее широкая фаза.
На инжекторном валу 406 больший профиль кулачка.
Распредвал 4061 устанавливается на карбюраторные моторы и Евро-3.
Распредвал 406 укомплектовывает двигатели легковых машин с инжектором.
Инжекторный распредвал является более скоростным, чем карбюраторный.

ЗМЗ 405-406 это современный, массовый скоростной агрегат, обеспечивающий высокие, мощные скоростные и разгонные показатели. являющийся базовым для серии двигателей, включающих ЗМЗ-406.3-10, 3M3-40522.10, 3M3-409.10. Широко применяется на автомобилях отечественного производства: Газель, Соболь, Волга и других.

Двигатель змз 406 бензиновый, четырехтактный, четырехцилиндровый, рядный, с системой распределенного впрыска топлива, четырьмя клапанами на цилиндр и двумя распределительными валами в головке блока цилиндров. Порядок работы цилиндров: 1-3-4-2. Чугунный блок цилиндров. Между ними выполнены каналы для охлаждающей жидкости. В передней части змз 406 расположен привод насоса охлаждающей жидкости, генератора и насоса гидроусилителя руля.

Головка блока 406 двигателя — отлита из алюминиевого сплава. В нее запрессованы чугунные седла и направляющие втулки клапанов. Клапаны приводятся в действие через гидротолкатели, поэтому не нуждаются в регулировке зазоров. Распред-валы — чугунные, каждый вращается в пяти подшипниках скольжения. Привод распределительных валов — цепной, через звездочку промежуточного вала. Натяжение цепей обеспечивается автоматическими гидравлическими натяжителями. Электронные блоки управления (ЭБУ) моделей «МИКАС 5.4» и «МИКАС-7.1

405 двигатель требует профессионального обслуживания в связи со сложной системой подачи топлива и электронной системой управления. Надежные и неприхотливые в эксплуатации змз 402-405-406 имеют хорошую репутацию среди автомобилистов.

Отличие змз 406 от змз 405

У двигателя 406 диаметр цилиндра 92 мм против 95,5 мм у 405-го. Блок 405 легко «узнать» по характерным поперечным прорезям-щелям шириной 2 мм в системе охлаждения между цилиндрами. Они улучшали теплоотвод от стенок цилиндров, однако снижали жесткость верхней «плиты» блока. При затяжке болтов крепления головки дополнительно деформировались стенки цилиндров, создавая проблемы, которых двигатель 406, имеющий выполненные в литье протоки между цилиндрами (за счет большей величины межцилиндровой перемычки — 14 мм против 10,5 мм) не имел.

С января 2008 г. для автомобилей ГАЗ и УАЗ завод начал выпускать двигатели, отвечающие нормам токсичности Евро III. Среди них двигателя 406 уже нет, на конвейеры автозаводов поставляются только двигатели 405 и 409. Блок цилиндров у них единый. Внешне он отличается от прежнего 406-го формой отверстий системы охлаждения между цилиндрами: у старого они круглые, у нового напоминают треугольники со скруглениями. Для снижения расхода масла на угар у нового блока изменены параметры плосковершинного хонингования цилиндров (глубина, ширина и углы наклона рисок). К заднему торцу блока шестью болтами М6 крепится крышка с резиновой манжетой, уплотняющей цапфу коленвала.Работу двигателя на х.х. можно посмотретьhttps://www.youtube.com/watch?v=7OHB86fupKU .

Силовые агрегаты, устанавливаемые на Газель

При установке нового двигателя, многие автовладельцы сомневаются какой лучше брать движок для Газели. Опытные механики советуют решить вначале, что собирается хозяин Газели делать со своей машиной. Исходя из сделанного решения, покупать дизельный или бензиновый двигатель.

Например, если автовладелец желает сэкономить на покупке, то опытные механики советуют брать ЗМЗ 402. Какие положительные стороны у данного двигателя:

в сервис-центрах продается много бу моторов данной модели;
ест любое масло и работает без изменений в худшую сторону, если резко поменяется качество смазывающего средства;
при снятии оригинального движка, автовладельцу не потребуется ничего переделывать.

Но есть и отрицательные стороны у этого движка:

слабая динамика;
слабая мощность;
устаревший вид мотора;
сложное и капризное устройство карбюратора.

А теперь давайте разберем подробно каждые из описанных ниже двигателей для Газель.

Двигатель ЗМЗ 402

ЗМЗ 402 подходит для Газели. Устанавливается и на модели Волги. Среди перечисленных преимуществ, которые были описаны выше, наблюдаются такие недостатки, как:

порванный задний сальник коленвала. Его рвет после того, как набраны две тысячи оборотов. Из двигателя начинает выливаться масло. После замены все повторяется;
дрожь и дерганье двигателя на холостых оборотах;
перегрев мотора. Из-за перегрева начинают вдавливаться шайбы. Поэтому рекомендуется делать подтяжку всех болтов движка каждые две тысячи километров.

В остальном двигатель ЗМЗ 402 встанет в Газель, как родной. Ничего не придется переделывать. К тому же детали на него всегда можно найти. Продаются они по низкой цене.

Двигатель ЗМЗ 405

Мотор в целом похож на 406. Только лишь немного отредактирован. Добавлена мощность двигателя. При установке на Газель даст прыти микроавтобусу, которой не было у него с предыдущими моторами.

В остальном есть много недостатков. Например таких, как:

течь смазывающего средства;
высокий расход бензина;
двигатель частенько глохнет. Это случается из-за того, что начинаются проблемы с высоковольтными проводами;
шум и стук из-за гидрокомпенсаторов. Кстати, последних хватает всего на 50 тысяч километров пробега.

Существует две серии движка: инжекторная и карбюраторная. Инжекторная немногим лучше карбюраторной. Но опытные механики советуют покупать 405, если выбор стоит между силовыми агрегатами ЗМЗ 405 и ЗМЗ 406.

Двигатель ЗМЗ 406

ЗМЗ 406 считается лучшим среди остальных моторов. Он гораздо лучше 402, но уступает 405. Алюминиевый блок заменен чугунным. Распределительных валов стало 2. Это верхний и нижний распредвалы.

На движок установлены гидрокомпенсаторы. Теперь автовладельцам не придется постоянно уменьшать зазоры клапанов. Двигатель имеет 16 цилиндров.

Несмотря на описанные преимущества у силового агрегата имеются следующие недостатки:

клин газораспределительного механизма;
повреждения цепи ГРМ;
перегрев мотора;
повреждения маслосъемников и сальников;
стук из-за гидрокомпенсаторов;
проблемы с электроникой.

При правильном и постоянном уходе двигатель, установленный на Газель, пройдет больше 300 тысяч километров.

Двигатель ЗМЗ 409

ЗМЗ 409 считается самым лучшим двигателем для установки в Газель. Блок цилиндров у него отлит из серого чугуна. Перегрева у двигателя почти не бывает, потому что между цилиндрами находятся каналы, в которых течет охлаждающая жидкость.

Масляный картер находится снизу БЦ. ГБЦ создана из алюминиевого сплава. Впускные клапана находятся справа, а выпускные – слева. Недостатков почти не имеет. Опытные механики советуют проходить регулярный профилактический осмотр. И тогда нареканий к двигателю не будет.

Обзор неисправностей и способы их ремонта

Высокие обороты ХХ	1)поломка датчиков 2)нет контакта регулятора ХХ 3)порваны шланги картерной вентиляции	1)замена датчиков 3)замена шлангов
Отказ цилиндра	1)неисправность ЭБУ 2)выход из строя катушки 3)пробой наконечника свечи 4)поломка форсунки	1)замена блока управления 4)ремонт/замена форсунки
Неустойчивая работа ДВС	1)подсос воздуха 2)вода в топливном баке	1)восстановление герметичности, замена прокладок 2)слив бензина, просушивание бака
Мотор не запускается	1)выход из строя системы зажигания 2)нарушена подача топлива	1)замена катушки, контакта 2)замена фильтра, клапана редукционного, регулировка фаз, замена топливного насоса

Ремонт карбюратора К151Д

Ремонт карбюратора К151 включает в себя разборку-сборку, промывку и продувку, замену деталей, последующую настройку, в основном во время ремонтных работ заменяются:

жиклеры (как воздушные, так и топливные);
распылитель («носик» или «слоник») ускорительного насоса;
прокладки;
запорный механизм поплавковой камеры (в комплекте игла и седло);
винт качества;
диафрагмы.

Если нет необходимости капитально ремонтировать узел, можно произвести ремонт без его снятия, для удобства покупателей детали часто продаются ремкомплектами.

Также заменяется сетчатый фильтр тонкой очистки, он находится в корпусе штуцеров подачи топлива и «обратки».

Если выполняется капремонт карбюратора, узел разбирается весь до основания, обязательно промываются и продуваются все каналы, в том числе снимаются большие и малые диффузоры.

Настройка инжектора 406 двигатель

Стоит на датчике массового расхода воздуха?

Ситуация такая, что запускали двигатель но без воздушного фильтра. Двигатель дымил. Начали крутить винт на датчике массового расхода воздуха. Двигатель откликался на изменения, но не можем понять то-ли мы делаем.

Стоит на датчике массового расхода воздуха?

Не все ДРМВ имеют такой винт, у пленочных отсутствует и регулировка полностью через диагностику.

А микас какой стоит на 4062? Стоит ли катализатор? Просто если система типа Евро2 или 3 и не требуеся, микас сам регулирует по показаниям ДК, и только в системах без ДК может потребоваться регулировка.

Вроде бы 7.1 (особо не обращал внимания). Катализатора нет.

ДК — датчик катализатора?

Нашёл в книгах информацию, что единственный винт который можно крутить находиться на ДМРВ и им регулируется CO. Судя по всему это относится к двигателям без катализатора. Его-то мы и крутили.

Вроде бы 7.1 (особо не обращал внимания). Катализатора нет.

ДК — датчик катализатора?

ДК- датчик кислорода. А настройка СО и коэф. общей подачи- 1. Проверка и регулировка осуществляется на хорошо прогретом двигателе. Убедитесь с помощью DST, что температура ОЖ = 85 95 град. Цельсия, а температура впускного воздуха 25 45 град. Цельсия. 2. Проконтролируйте значение параметра RCOD = -0,05 +0,05 при СО в ОГ 0,8 1,0%. При необходимости отрегулируйте топливоподачу с помощью потенциометра СО (находится на башке ДМРВ). 3. Проконтролируйте значение, и при необходимости установите RCOK = 0. 4. При работе двигателя на ХХ, с помощью DST, установите требование частоты вращения ХХ JUFREQ = 2000 об/мин. Войдите в управление РХХ и установите текущую частоту вращения ХХ в 2200 2400 об/мин. Содержание СО в ОГ должно быть в пределах 0,12 0,18%. 5. Увеличьте постепенно значение параметра RCOK до такой величины, при которой СО в ОГ будет равно 3,0 3,5%. При этом обороты двигателя могут измениться, но это не имеет значения. 6. Уменьшите значение параметра RCOK на 0,10 0,12 и полученную величину введите в долговременную память блока управления. Войдите в режим ХХ с номинальной частотой вращения и уточните топливоподачу с помощью потенциометра СО. Концентрация СО должна быть 0,8 1,0%. Проверьте содержание СО в ОГ при нажатой и удерживаемой педали акселератора при работе двигателя на холостом ходу и оборотах 3200 3400 об/мин. Концентрация СО в ОГ не должна превышать 0,2%, при этом содержание СН в ОГ не должно превышать 300 600 ppm.

DST- прибор диагостики или комп с адаптером

Источник

Двигатель ЗМЗ-406

ЗМЗ-406 — линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО «Заволжский моторный завод». Двигатель ЗМЗ-406 первоначально проектировался для установки на перспективную модель ГАЗ-3105. Первые прототипы двигателя появились в 1993 году, начало мелкосерийной сборки в 1996 году, выход на главный конвейер в 1997 году.

Двигатель изначально создавался под современные системы питания и зажигания, управляемые микропроцессором; карбюраторные варианты появились позже (инжекторная версия — ЗМЗ-4062.10, карбюраторные — ЗМЗ-4061.10 и 4063.10). Впервые в российском двигателестроении в конструкции ЗМЗ-406 были применены: 4 клапана на цилиндр, гидротолкатели, 2-ступенчатый цепной привод 2 распредвалов, электронная система управления впрыском топлива и зажиганием.

Производство
Марка двигателя	ЗМЗ-406
Годы выпуска	1997-2008
Материал блока цилиндров	чугун
Система питания	инжектор/карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	86
Диаметр цилиндра, мм	92
Степень сжатия	9.38*
Объем двигателя, куб.см	2286
Мощность двигателя, л.с./об.мин	100/4500110/4500*145/5200
Крутящий момент, Нм/об.мин	177/3500186/3500*201/4000
Топливо	9276*
Экологические нормы	Евро 3
Вес двигателя, кг	185185*187
Расход топлива, л/100 км— город— трасса— смешан.	13.5——
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 / 5W-40 / 10W-30 / 10W-40 / 15W-40 / 20W-40
Сколько масла в двигателе	6
При замене лить, л	5.4
Замена масла проводится, км	7000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км— по данным завода— на практике	150200+

* — для двигателя ЗМЗ 4061.10** — для двигателя ЗМЗ 4063.10

Особенности конструкции

Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.

Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.

Конструкция газораспределительного механизма

Натяжитель цепи ГРМ

Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1

Преимущества и недостатки двигателя

Прежде чем говорить про замену масла в моторе Газели, стоит узнать, насколько хорошим или плохим является этот двигатель. Так вы будете лучше понимать, в какой модификации лучше приобретать машину.

К сильным сторонам семейства 405 относят:

наличие доработанной головки блока цилиндра с использованием двухслойной прокладки из металла, дополненной пружинящими компонентами;
общий вес блока цилиндров снизился на 1,35 килограмма по сравнению с предшественником;
применяется каталитический трёхкомпонентный тип нейтрализатора, позволяющий соответствовать требованиям Евро 3;
за счёт доработок снизился расход по трассе до показателя 8,8 литра на 100 километров пробега;
применяется система доочистки масла.

Некоторые относят факт применения микропроцессора для управления углом опережения зажигания к преимуществам, другие называют его недостатком. Система работает лучше и эффективнее, но отремонтировать этот узел в условиях трассы, когда машина застряла, невозможно.

При этом гидрокомпенсация теплового зазора в клапанах привела к снижению затрат на содержание Газели. Так что посещать автосервис с целью отрегулировать клапаны, как это происходило раньше, теперь не требуется.

Это откровенно неплохой мотор, который отлично подходит для автомобиля Газель. Из его технических характеристик выделим следующие:

степень сжатия составляет 9,4;
рабочий объём 2,4 литра;
крутящий момент достигает 211 Нм;
мотор выдаёт 152 лошадиные силы мощности.

С таким двигателем Газель уверенно чувствует себя в пределах города и на трассе. Если использовать подходящие и соответствующие требованиям моторные масла, удастся минимизировать загрязнение мотора, уменьшить трение между контактирующими поверхностями и продлить срок службы силового агрегата.

Возможные поломки и варианты ремонта

Инжекторный мотор 406 вполне ремонтопригоден и некоторые неполадки можно исправить самостоятельно:

Мотор не заводится сразу – в большинстве случаев из-за того, что сломан датчик температуры. Нужно проверить его исправность, при необходимости заменить.
Не заводится – возможно соскочила или сошла с меток цепь ГРМ. Необходимо её проверить, поправить, выставляя по меткам.

Механизм ГРМ двигателя 406

Видео по теме: Переделка любого карбюраторного двигателя на инжекторный

Публикации по теме

Установка ГБО на автомобиль своими руками

Порядок узаконивания газового оборудования на автомобиле

Технические параметры и особенности «Газели» ГАЗ-2705

Порядок подключения патрубков к карбюратору К151Д

Карбюраторный узел (КУ) в модификации К151Д по внешнему виду, конструкции и многим компонентам идентичен модели К151С, которая устанавливалась на моторы ЗМЗ-402. Само по себе устройство не отличается большой сложностью, тем более, его просто устанавливать, но у некоторых водителей (автовладельцев) возникают трудности с подключением шлангов, так как здесь их достаточно много.

Остановимся на этом вопросе подробнее, рассмотрим с помощью схем (фото), куда подключаются патрубки, и для чего каждый из штуцеров нужен:

на первой картинке: №1 – для основного шланга подачи топлива, №2 – для «обратки», №3 – для патрубка вентиляции картера, №4 – для подсоединения электромагнитного клапана (ЭМК) экономайзера холостого хода;
на второй картинке: №5 – для подсоединения к ЭМК экономайзера (второй отвод), №6 – для соединения с клапаном рециркуляции ОГ (отработавших газов).

Варианты тюнинга мотора

Изначально двигатель ЗМЗ 406 позволяет увеличить мощность собственными силами до 200 – 250 л. с. Для этого используется механический тюнинг:

установка фильтра нулевого сопротивления;
снижение температуры воздуха во впускном тракте;
замена штатного карбюратора К-16Д Солексом (необходима регулировка винтами качества/количества).

Тюнинг ЗМЗ 406

Таким образом, инжекторная модификация ЗМЗ 4062.10 и карбюраторные версии 4061.10, 4063.10 разработаны на основе шведского движка серии Н для грузовиков и представительского класса авто. Допускается тюнинг, прежде всего, для увеличения крутящего момента.

Варианты тюнинга мотора

установка фильтра нулевого сопротивления;
снижение температуры воздуха во впускном тракте;
замена штатного карбюратора К-16Д Солексом (необходима регулировка винтами качества/количества).

Тюнинг ЗМЗ 406

Какое масло нужно использовать

Оригинальное

Для двигателя ЗМЗ 406 рекомендуется полусинтетическое моторное масло. Вязкость смазочного продукта зависит от условий эксплуатации. Например, для всесезонного использования подходит 10W-40, 10W-40 или 5W-40. При эксплуатации летом рекомендуется 20W-40 или 25W-50, а преимущественно зимой заливают 0W-30, 0W-40 или 5W-30.

Неоригинальное

Для двигателя ЗМЗ-406 рекомендуется использовать проверенное моторное масло от зарекомендовавшего производителя. Среди наиболее известных брендов можно выделить Kixx, Mannol, Shell, Valvoline, Motul, Castrol, Liqui Moly, Mobil и другие

Кроме того, важное значение имеет показатель допуска API, который подбирают в зависимости от года выпуска автомобиля и типа двигателя. Например, для бензинового ЗМЗ-406 следует использовать всесезонную полусинтетику SAE 10W-30 с допуском API-SJ

Для моделей 2005 года рекомендуется полусинтетика API-SH. Ниже представлены оптимальные моторные масла для ЗМЗ-402:

Motul ATV-UTV 4T 10W-40
Gapromneft Premium L 10W-40
Kix G Plus SN/CF 10W-40.

Проблемы и распространенные неисправности

Силовые агрегаты серии 409 имеют ресурс до капитального ремонта в пределах 200-300 тыс. км (зависит от условий эксплуатации). Однако возникают ситуации, при которых мотор не заводится или работает некорректно. Причиной поломки является преждевременный износ деталей или неправильная эксплуатация силового агрегата и автомобиля. Владелец в силах исправить только механические поломки, для определения неисправных электронных компонентов требуется диагностическое оборудование.

Мотор не заводится

Причиной отсутствия вспышек в цилиндрах является падение давления в топливной магистрали, поломка компонентов системы зажигания или неисправность контроллера. Проверка выполняется диагностическим сканером, при отсутствии оборудования возможно только проконтролировать подачу бензина насосом и визуально оценить состояние свечей. Следует учитывать, что насос может подавать бензин к рампе, но давление в магистрали недостаточное для распыления горючего через форсунки.

Падение мощности мотора

При внезапном снижении мощности силового агрегата (не связанном с повышенной загрузкой машины) следует проверить:

состояние воздушного фильтра;
работоспособность дроссельного узла и сопутствующих датчиков (диагностическим прибором);
нет ли перебоев в работе системы зажигания и подачи топлива (на панели приборов включится значок Check Engine);
не прогорают ли прокладки под головкой блока цилиндров;
не падает ли степень сжатия из-за износа поршневых колец или гильз.

Двигатель внезапно глохнет или работает нестабильно

Внезапные остановки мотора указывают на засорение или поломку форсунок. На машинах сборки до 2008 г. использовался датчик холостого хода. В таких автомобилях при поломке или некорректной работе устройства мотор может самопроизвольно выключаться. После 2008 г. от датчика отказались, холостой ход обеспечивается электронным блоком управления.

Низкое давление в масляной магистрали

Причины падения давления масла в двигателях ЗМЗ 409:

Ошибочный выбор смазывающего вещества, залитого в картер двигателя.
Попадание в картер бензина из-за повышенной производительности форсунок или поломки свечи зажигания в одном или нескольких цилиндрах. Дефект может возникнуть и при пробое прокладки под головкой, охлаждающая жидкость попадает в картер и снижает эффективность работы системы смазки.
Проблемы с масляным насосом или редукционным клапаном.
Поломка клапана в масляном фильтре.
Появление вмятины на поддоне картера, что приводит к затрудненной подаче масла к приемной трубке помпы.
Износ коренных и шатунных шеек.
Засорение масляных каналов отложениями, которые приводят к падению пропускной способности системы смазки.

Стук коленвальных подшипников

При износе вкладышей опор коленчатого вала появляется звонкий металлический стук, частота увеличивается по мере наращивания оборотов. Одновременно на панели приборов может мигать или гореть лампа аварийно низкого давления масла. Дальнейшая эксплуатация двигателя запрещена, поскольку возможно необратимое разрушение блока цилиндров (например, из-за обрыва шатуна).

Стук из блока поршней

Стук из блока цилиндров, прослушиваемый на холостом ходу или под нагрузкой, указывает на увеличение зазора между поршнем и гильзой из-за износа трущихся поверхностей. Дальнейшая эксплуатация мотора приводит к интенсивному износу и повышенному расходу масла и топлива. Возможно разрушение колец и перемычек между канавками на поршнях, попавшие в картер обломки вызывают повреждение коренных опор и шеек коленчатого вала.

Вибрация мотора

Повышенные вибрации мотора являются следствием разрушения опор. Элементы кривошипно-шатунного механизма проходят балансировку в заводских условиях, самопроизвольного нарушения баланса при эксплуатации невозможно. Подергивания двигателя могут возникнуть из-за перебоев в системах подачи топлива и зажигания (сопровождаются миганием или включением лампы Check Engine).

Перегрев двигателя

Повышение температуры двигателя происходит в результате течи охлаждающей жидкости через поврежденные патрубки или в зазор между головкой блока цилиндров и прокладкой. Дефект возникает при засорении сот радиатора грязью после преодоления глубоких луж в лесу или поле. Возможен рост температуры при некорректной работе вискомуфты вентилятора или длительном движении с малой скоростью на повышенных оборотах.

Перегрев двигателя возникает при засорении сот радиатора грязью после преодоления глубоких луж в лесу.
