Решил внедрить в свой патриот распредвалы от ЗМЗ ПРО. Основная причина — раскрыть КПД и без того задушенного мотора, прибавить мощности и момента. Так же было интересно впервые воочию взглянуть на состояние цепи ГРМ, башмаков и натяжителей. Для данного ремонта было закупленно : 1 Впускной и выпускной распредвалы 2 транспортир для замера фаз 252 валов (родные) 3 транспортир для замера фаз ЗМЗ ПРО 4 бронзовые полукольца распредвалов 5 разрезные звезды для пластинчатой цепи ЕВРО 4 6 полные ремкомплект прокладок от РОСТЕКО (клапанная крышка, свечные колодца, заливная горловина, клапан ВКГ) 7 пракладки крышек гидронатяжителей 8 прокладки под сами гидронатяжители 9 Масло и фильтр в ДВС 10 новые свечи NGK V11
С 1 по 5 позиции заказывал у «Прогресса» на сайте ( www.progress-motor.ru/ ), остальное покупал в местных автомагах.
Сам процесс работы не сложный и не спеша занимает 4-5 часов. В моем случае растянулось на 12 часов, но об этом чуть позже. ПРОЦЕСС РАБОТЫ- — снимаем катушки зажигания — высвобождаем все шланги и проводку над клапанной крышкой — снимаем вискомуфту и диффузор — снимаем ремень — откручиваем клапанную крышку — выкручиваем все свечи

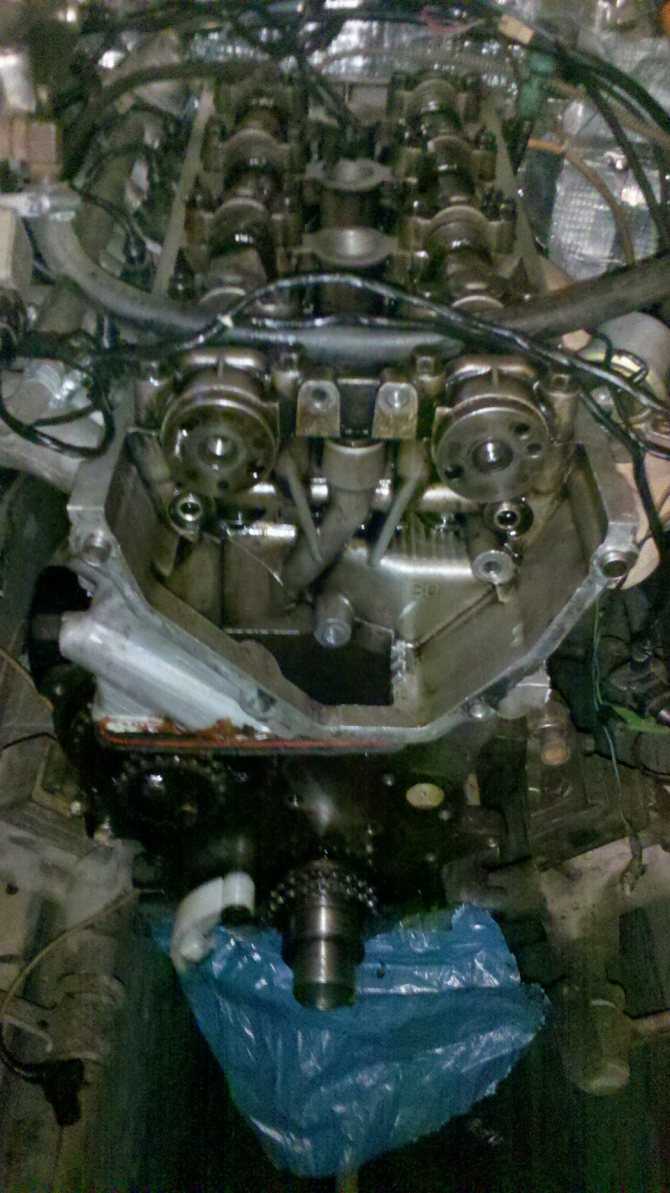

Перед нами открывается вид на верхнюю часть ГРМ и распредвалы (пробег на момент вскрытия 44 тыс. км)
Осматриваем износ натяжного башмака, а так же выход верхнего гидронатяжителя цепи.
Далее приступаю к замене распредвалов (начинаю с выпуска) — откручиваем верхний гидронатяжитель цепи — фиксируя ключом на 27 распредвал откручиваем и снимаем звезду — ослабляем и откручиваем 3-и бугеля крепления вала (не путать их местами) — демонтируем распредвал — осматриваем постели распредвала и гидрокомпенсаторы ( поверхности должны быть идеально гладкими без царапин и задиров) — из шприца смазал моторным маслом все постели и компенсаторы — устанавливаем новый вал ПРО — заменяем в первом бугеле пластиковое полукольцо осевого смещения вала на бронзовое — постепенно протягивая бугеля осаживаем вал на место — наживляем новую разрезную звезду и накидываем цепь
Далее ту же операцию проводим с впускным валом
Запасных крышек нет, в гараже один, альтернативного транспорта добраться до автомага по близости нет… Напомню что все действо происходит 1-ого Мая (время 6-7 часов вечера). Звонок одному другу — отдыхает, второй — укатил на дачу, третий — отдыхает, четвертый укатил на шашлыки… позвонил Super700 — Спасибо Димон что выручил. Привез новую крышку с прокладкой в течении часа. Процесс пошел дальше. Установив валы и разрядив гидронатяжитель начинаем устанавливать фазы. — проверяем метку на коленвале — выставляем на выпуск 16 градусов — подтягиваем разрезную звезлу -выставляем впуск на 19 градусов — протягиваем разрезную звезду — проверяем еще раз метку на коленвале, градусы на выпуске впуске. Протягиваем разрезные звезды придерживая ключом от проворота сами валы. Далее проворачиваем коленвал 2 оборота и проверяем фазы. При выставлении 19выпуск 16 впуск у меня фазы убежали ровно на 1 градус и стали 18/17. — непорядок. Заново расслабляю разрезные звезды и выставляю уже 20/15 градусов. Все затягиваю. Проворачиваю коленвал и получаю заветные 19 впуск 16 выпуск. Прокрутил колено еще несколько раз — фазы без изменений — ОТЛИЧНО идем дальше.
Особенности конструкции
Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.
Всего существует четыре фазы, в которых функционирует система газораспределения:
Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.
Но обязательно распределительные и коленчатый валы устанавливаются по меткам – это обеспечивает синхронность работы всех механизмов. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.
Сравнение инжекторного и карбюраторного двигателей
Основное отличие этих модификаций в способе приготовления и впуска горючей смеси в камеру сгорания.
Карбюратор для двигателя змз 406
Готовый к установке инжекторный мотор змз 406
У карбюраторных двигателей есть свои преимущества. Это простота конструкции, возможность регулировки и ремонта без привлечения специалистов. Правда, это может обернуться недостатком: при неправильной настройке карбюратора происходят различные негативные явления, например, неустойчивые обороты на холостом ходу. Если вы не уверены в своих силах, лучше обратиться в мастерскую.
Технические характеристики и описание
Конструктивно простой и лёгкий в обслуживании 406 мотор являлся прекрасным силовым агрегатом. Увеличенная мощность и уменьшенное потребление горючего позволило силовому агрегату гармонично влиться в автомобили. Кроме транспортных средств Горьковского автозавода, монтировался движок 406 на УАЗ.
Первое поколение 406 двигателя имело карбюраторную систему впрыска, но с массовым приходом инжектора было принято решение усовершенствовать движок и адаптировать под распределительный впрыск.
Итак, рассмотрим, какие же имеет двигатель 406 технические характеристики:
| Наименование | Характеристика |
| Тип | Рядный |
| Топливо | Бензин |
| Система впрыска | Карбюратор, позже инжектор |
| Объем | 2,3 литра (2280 см. куб) |
| Мощность | 145 лошадиных сил |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Диаметр цилиндра | 92 мм |
| Расход | 11 литров на 100 км |
| Система охлаждения | Жидкостное, принудительное |
| Порядок работы цилиндров | 1-3-4-2 |
| Вес мотора | 185 кг (у некоторых модификаций 187 кг) |
Также, Заволжье выпускало форсированный двигатель — ЗМЗ 40620D. На многих транспортных средствах буква D означает, что силовой агрегат относиться к разряду дизелей, но в случае с нашими заводами ситуация другая — это обозначение мощности.
Рассмотрим, технические характеристики, которые имеет двигатель ЗМЗ 40620D:
| Описание | Параметр |
| Тип | Рядный |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Объем | 2,3 литра (2280 см. куб) |
| Мощность | 145 лошадиных сил |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Диаметр цилиндра | 92 мм |
| Расход | 11 литров на 100 км |
| Система охлаждения | Жидкостное, принудительное |
| Порядок работы цилиндров | 1-3-4-2 |
Все автомобили комплектовались уже 5-ти ступенчатой механической коробкой передач. Устройство двигателя ЗМЗ 406 простое. В отличие от предшественника 402-го, на этом силовом агрегате устанавливалось два распределительных вала и 16 клапанов. Система зажигания, также была адаптирована. Ресурс мотора возрос до 250 000 км пробега, вместо 150 000 км.
Кроме стандартного мотора, также существует ряд модификаций. Модифицированный двигатель 406 и характеристики:
- ЗМЗ 4061.10 — карбюраторный двигатель, СЖ 8 под 76-й бензин. Используется на Газелях.
- ЗМЗ 4062.10 — инжекторный двигатель. Основная модификация, используется на Волгах и Газелях.
- ЗМЗ 4063.10 — карбюраторный двигатель, СЖ 9.3 под 92-й бензин. Используется на Газелях.
Прочие неполадки
Среди других, часто возникающих неисправностей двигателя «ЗМЗ-406 Турбо» можно отметить следующее:
- Часто наблюдаются провалы тяги по причине выхода из строя катушек зажигания. После замены этих элементов работоспособность мотора восстанавливается моментально.
- Стук в силовом агрегате. Эта неполадка возникает по причине износа гидравлических компенсаторов. Как заявляет производитель, срок службы этих деталей рассчитан не менее чем на 50 тысяч километров.
- Износ поршневых пальцев, поршней и шатунных вкладышей, что также приводит к возникновению посторонних звуков в моторе.
- Силовой агрегат троит. В этом случае следует проверить свечи, катушки и компрессию.
- Наблюдается замирание силового агрегата. Чаще всего, «ЗМЗ-406 Турбо» глохнет в связи с нарушением работы проводов, датчика коленчатого вала или РХХ.
Кроме того, неоднократно наблюдаются сбои в работе сцепления «ЗМЗ-406 Турбо» и бензонасоса. В общем, причины неполадок характерны для всех отечественных моторов, включая низкое качество сборки. Тем неменее 406-я модель намного эффективнее и практичнее предшественника под номером 402. Для справки: на базе 406-го «ЗМЗ» разрабатывались моторы 405-й и 409-й серии, объемом 2,7 литра.
Что нужно для переделки
Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

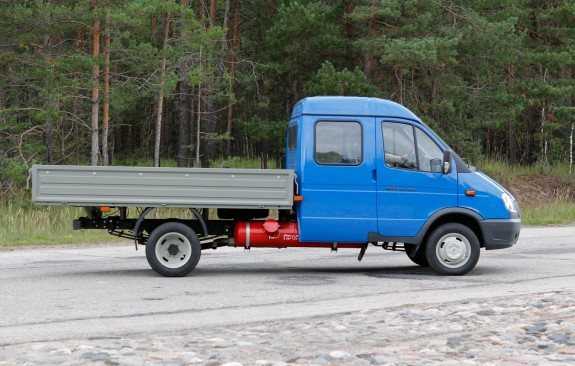

Об экономном расходе автомобиля с ГБО знают многие
Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.
Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:
- Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
- Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;
На фото – схема электрооборудования бензиновой версии ЗМЗ 406
- Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
- Электробензонасос вместе с фильтром тонкой очистки топлива;
- Датчик массового расхода воздуха с соединительными патрубками;
- Корпус воздушного фильтра вместе с кронштейном;
- Электрический вентилятор (но не обязательно).
Технические характеристики и описание
Конструктивно простой и лёгкий в обслуживании 406 мотор являлся прекрасным силовым агрегатом. Увеличенная мощность и уменьшенное потребление горючего позволило силовому агрегату гармонично влиться в автомобили. Кроме транспортных средств Горьковского автозавода, монтировался движок 406 на УАЗ.
Первое поколение 406 двигателя имело карбюраторную систему впрыска, но с массовым приходом инжектора было принято решение усовершенствовать движок и адаптировать под распределительный впрыск.
Итак, рассмотрим, какие же имеет двигатель 406 технические характеристики:
| Наименование | Характеристика |
| Тип | Рядный |
| Топливо | Бензин |
| Система впрыска | Карбюратор, позже инжектор |
| Объем | 2,3 литра (2280 см. куб) |
| Мощность | 145 лошадиных сил |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Диаметр цилиндра | 92 мм |
| Расход | 11 литров на 100 км |
| Система охлаждения | Жидкостное, принудительное |
| Порядок работы цилиндров | 1-3-4-2 |
| Вес мотора | 185 кг (у некоторых модификаций 187 кг) |
Также, Заволжье выпускало форсированный двигатель — ЗМЗ 40620D. На многих транспортных средствах буква D означает, что силовой агрегат относиться к разряду дизелей, но в случае с нашими заводами ситуация другая — это обозначение мощности.
Рассмотрим, технические характеристики, которые имеет двигатель ЗМЗ 40620D:
| Описание | Параметр |
| Тип | Рядный |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Объем | 2,3 литра (2280 см. куб) |
| Мощность | 145 лошадиных сил |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Диаметр цилиндра | 92 мм |
| Расход | 11 литров на 100 км |
| Система охлаждения | Жидкостное, принудительное |
| Порядок работы цилиндров | 1-3-4-2 |
Все автомобили комплектовались уже 5-ти ступенчатой механической коробкой передач. Устройство двигателя ЗМЗ 406 простое. В отличие от предшественника 402-го, на этом силовом агрегате устанавливалось два распределительных вала и 16 клапанов. Система зажигания, также была адаптирована. Ресурс мотора возрос до 250 000 км пробега, вместо 150 000 км.
Кроме стандартного мотора, также существует ряд модификаций. Модифицированный двигатель 406 и характеристики:
- ЗМЗ 4061.10 — карбюраторный двигатель, СЖ 8 под 76-й бензин. Используется на Газелях.
- ЗМЗ 4062.10 — инжекторный двигатель. Основная модификация, используется на Волгах и Газелях.
- ЗМЗ 4063.10 — карбюраторный двигатель, СЖ 9.3 под 92-й бензин. Используется на Газелях.
Замена двигателя ЗМЗ 402 на ЗМЗ 406
Произвести замену 402-ого мотора на 406-ой в общем-то несложно, и это вполне можно сделать самостоятельно. Но прежде, чем приступить к работе, необходимо приобрести все необходимое для замены. С наименьшими переделками устанавливается карбюраторный 406-ой ДВС. Что необходимо иметь, чтобы переставить мотор:
Сам двигатель по креплениям подходит один в один, коробка тоже встает по местам без переделки.
Готовый к установке на Газель мотор ЗМЗ 406
Электронный блок управления двигателем крепится в тюнингованном салоне Газели. Скорее всего, придется помудрить с патрубками радиатора, но здесь каких-либо серьезных доработок не потребуется.
Обзор неисправностей и способы их ремонта
В силу конструкционных особенностей мотор ЗМЗ 406 гнет клапана только при перескакивании цепи. Причем, повреждаются они друг о друга (впускные и выпускные при одновременном подъеме), а не о поршни. При обрыве цепи такой неприятности не случится.
Поскольку устройство ДВС частично скопировано с СААБ, а частично сохранена конструкция ЗМЗ 402, для него характерны неисправности:
| Высокие обороты ХХ | 1)поломка датчиков 2)нет контакта регулятора ХХ
3)порваны шланги картерной вентиляции |
1)замена датчиков 3)замена шлангов |
| Отказ цилиндра | 1)неисправность ЭБУ 2)выход из строя катушки
3)пробой наконечника свечи 4)поломка форсунки |
1)замена блока управления 4)ремонт/замена форсунки |
| Неустойчивая работа ДВС | 1)подсос воздуха 2)вода в топливном баке | 1)восстановление герметичности, замена прокладок 2)слив бензина, просушивание бака |
| Мотор не запускается | 1)выход из строя системы зажигания 2)нарушена подача топлива | 1)замена катушки, контакта 2)замена фильтра, клапана редукционного, регулировка фаз, замена топливного насоса |
Проверка и ремонт
Промыть все детали бензином и просушить.
Осмотреть коленчатый вал. Если на нем имеются трещины, его нужно заменить.
Вывернуть пробки, промыть бензином и продуть сжатым воздухом масляные каналы коленчатого вала.
Завернуть пробки и затянуть их моментом 38–42 Н·м (3,8–4,2 кгс·м).
Если на коренных и шатунных шейках имеются незначительные задиры, риски, царапины или овальность шеек превышает 0,01 мм, их следует прошлифовать под ремонтный размер.
После шлифовки отполировать шейки. Шлифовать шейки вала нужно под один из ремонтных размеров, указанных в таблице на третьей странице.
Острые кромки фасок масляных каналов притупить с помощью абразивного конуса.
После шлифовки промыть коленчатый вал и продуть сжатым воздухом масляные каналы.
После шлифования шеек коленвала нужно устанавливать вкладыши коренных и шатунных подшипников соответствующего ремонтного размера.
Осмотреть вкладыши коренных подшипников. Если на них есть риски, задиры, царапины, отслоения, вкрапления твердых частиц и т.д., вкладыши заменить.
Осмотреть маховик.
Если повреждены зубья венца маховика, есть задиры, царапины и т.д. на поверхности, прилегающей к ведомому диску сцепления, маховик заменить.
Если на маховике имеются трещины, его также надо заменить.
В маховик запрессован подшипник носка первичного вала закрытого типа.
Осмотреть подшипник, при обнаружении дефектов (большой люфт, заедание, повреждение защитных колец и т.д.) выпрессовать его из маховика.
Запрессовать новый подшипник заподлицо с нижней гранью фаски отверстия в маховике.
Осмотреть передний и задний сальники коленчатого вала в крышке цепи (на фото) и сальникодержателе.
На них не должно быть повреждений (надрывов, вырывов или большого износа рабочей кромки и т.д.). Поврежденные сальники заменить.
Для этого вынуть с помощью отвертки старый сальник и запрессовать новый.
При большом пробеге автомобиля рекомендуется при разборке двигателя заменить оба сальника.
Измерить диаметры коренных и шатунных шеек коленвала.
Если диаметры шатунных шеек меньше 55,92 мм, коренных — 61,92 мм, нужно прошлифовать шейки под ремонтный размер.
Шлифовать нужно все коренные или шатунные шейки, даже если только одна шейка меньше указанного предельно допустимого размера.
Разборка коленчатого вала
Разборка коленчатого вала требуется перед шлифовкой его шеек, и для замены звездочки привода газораспределительного механизма.
Съемником спрессовываем муфту.
Если съемника нет, снимаем ее ударами через латунную оправку.
Поддев отверткой, снимаем резиновое кольцо, предварительно выбив шпонку из прорези вала.
Спрессовываем звездочку латунной оправкой и, поддев отверткой, извлекаем шпонку звездочки
После шлифовки шеек коленчатого вала болтом с головкой “на 14” и законтренными гайками выворачиваем заглушки.
Каналы для прохода масла в коленчатом валу тщательно очищаем от отложений и остатков абразива.
Промываем каналы коленчатого вала керосином, бензином или дизельным топливом и продуваем сжатым воздухом
Заворачиваем заглушки масляных каналов на место
Бородком раскерниваем кромки заглушек
Собираем вал в обратной последовательности.
Запрессовку звездочки и муфты начинаем с установки соответствующих шпонок в паз коленчатого вала.
Установка
Установку производят в порядке, обратном снятию, с учетом следующего:
1. В крышки коренных подшипников устанавливают вкладыши без канавок, а в постели — с канавками.
2. Верхние полушайбы упорного подшипника устанавливают в проточки постели 3-го коренного подшипника антифрикционным слоем к щеке коленчатого вала, нижние — вместе с крышкой, при этом усики полушайб должны войти в проточки крышки.
3. Перед установкой смазать коренные и латунные шейки коленчатого вала, вкладыши коренных подшипников и полушайбы упорного подшипника моторным маслом.
4. Болты крышек коренных подшипников затянуть моментом 100–110 Нм (10–11 кгс·м).
5. Болты крепления маховика затянуть моментом 72–80 Нм (7,2–8,0 кгс·м). Перед присоединением шатунов провернуть коленчатый вал. Он должен вращаться легко, без заеданий.
Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей коленчатого вала двигателей ЗМЗ-4061, ЗМЗ-4063, ЗМЗ-40522 и ЗМЗ-40524
Установка распредвалов змз 406, засада
В 2015-16 году северный пушной зверек подкрался оттуда, откуда никто не ждал. На двигателях с завода стали появляться распредвалы с профилем кулачка, к которому не подходит профиль ни инжекторного, ни карбюраторных валов. Никаких внятных объяснений ни от заводчан, ни на форумах я не увидел. Можно предположить два развития событий. Первый вариант, это какая-то массовая партия «левого производителя». Второй вариант – сбившийся или сработавшийся копир на заводе. Ничегошеньки поделать с этим нельзя, «за неименеем гербовой, пишем на простой». С данными распредвалами, точная установка возможна только по трем индикаторам.
Перечень модификаций ДВС
Изначально мотор проектировался инжекторным, поэтому версия 4062.10 считается базовой. Необходимость в карбюраторных модификациях 4061.10 и 4063.10 возникла позже. Их устанавливали на Газель, поэтому сохранив объемы камер сгорания, нужно было снизить эксплуатационные расходы владельца. Для этого руководство ЗМЗ снизило степень сжатия, чтобы перевести моторы на более дешевое топливо А-76.
Версии мотора ЗМЗ 406 отличаются камерами сгорания
С моторами 4061 и 4063 произведена обратная модернизация:
- снижена мощность и крутящий момент;
- обороты ХХ стали 750 мин-1 вместо 800 мин-1;
- максимальный крутящий момент достигается на 3500 оборотах, а не на 4000.
За противовесы прокручиваем КВ, он должен вращаться легко, от руки, а не при помощи лома.
Далее устанавливаем задний сальник в держатель и прикручиваем его к ГБЦ, не забыв про прокладку. Внешнюю часть сальника смазываем герметиком, а пространство между рабочей кромкой и пыльником заполняем литолом.
Закручиваем маховик. Маховик на КВ ставится только в одном положении. Под болты устанавливается специальная шайба. Чтобы застопорить коленвал нужно между стенкой блока и противовесом засунуть ручку молотка.
Ставим распорную шайбу и новый подшипник носка первичного вала КПП.
Дальнейший ремонт двигателя 406, удобно вести, поставив блок на маховик.
Собираем шатунно-поршневую группу. В комплект новые поршней идут входят пальцы и стопорные кольца.
Перед сборкой поршень надо нагреть и смазать палец маслом. В поршень сразу устанавливаем одно стопорное кольцо, обязательно следим, чтобы они сели в свои канавки в поршне- чтобы не установить палец дальше, чем нужно. Надпись на поршне перед и выступ на нижней головке шатуна должны быть одинаково направлены.
Ставим стопорные кольца, обязательно следим, чтобы они сели в свои канавки в поршне. На упаковках колец есть схема их установки.
Начальный этап разборки
Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:
- Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
- Демонтируйте все патрубки, ослабив хомуты крепления.
- Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
- Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
- Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
- Выкручиваете крепления муфты привода крыльчатки вентилятора.
- Снимаете крыльчатку и муфту.
- Снимаете жидкостный насос.
- Отключаете и демонтируете датчик на коленчатом валу.
- Снимаете шкив коленчатого вала и поддон.
Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.
Перечень модификаций ДВС
Изначально мотор проектировался инжекторным, поэтому версия 4062.10 считается базовой. Необходимость в карбюраторных модификациях 4061.10 и 4063.10 возникла позже. Их устанавливали на Газель, поэтому сохранив объемы камер сгорания, нужно было снизить эксплуатационные расходы владельца. Для этого руководство ЗМЗ снизило степень сжатия, чтобы перевести моторы на более дешевое топливо А-76.
Версии мотора ЗМЗ 406 отличаются камерами сгорания
С моторами 4061 и 4063 произведена обратная модернизация:
- снижена мощность и крутящий момент;
- обороты ХХ стали 750 мин-1 вместо 800 мин-1;
- максимальный крутящий момент достигается на 3500 оборотах, а не на 4000.
Особенности конструкции
Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.
Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.
Конструкция газораспределительного механизма
Натяжитель цепи ГРМ
Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1
Конфигурация системы впуска
Эта операция с применением нового набора ГРМ «ЗМЗ-406 Евро-2 Турбо» является одним из самых важных моментов, влияющих на параметры силовой установки. В рассматриваемой системе происходят волновые процессы, которые настраиваются на конкретный диапазон оборотов. В штатном исполнении узел имеет неоднозначные характеристики.
К плюсам можно отнести короткий впускной тракт, рассчитанный на высокую оборотистость. С другой стороны, впускные отверстия на фильтре имеют довольно малое сечение. Сам фильтрующий элемент отличается высокой производительностью и не требует замены на нулевой вариант, который сложен в обслуживании и не отличается высокой эффективностью.
Для улучшения производительности и наполнения цилиндров на высоких оборотах, специалисты рекомендуют убрать стандартный корпус атмосферного фильтра. Решение этой проблемы проявляется в монтаже системы «холодного впуска». В месте установки воздушного фильтрующего элемента оборудуется закрытый объем таким образом, чтобы воздушный поток попадал исключительно снаружи. Поможет в этом дополнительная перегородка.
Как вариант, можно ничего под капотом не отгораживать, а вывести заборник воздуха под бампер. Однако, в этом случае, возникает опасность получения гидравлического удара, при этом отмечается небольшое снижение мощности мотора.
Технические отличия
Электропроводка Газель 406 под Микас 7.1
Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.
Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:
- Другая форма соединительных колодок;
- Иная схема подключения приборов;
- Другой вольтаж.
Система питания
Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:
- Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
- Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
- Работа форсунок регулируется с помощью соединительной проводки.

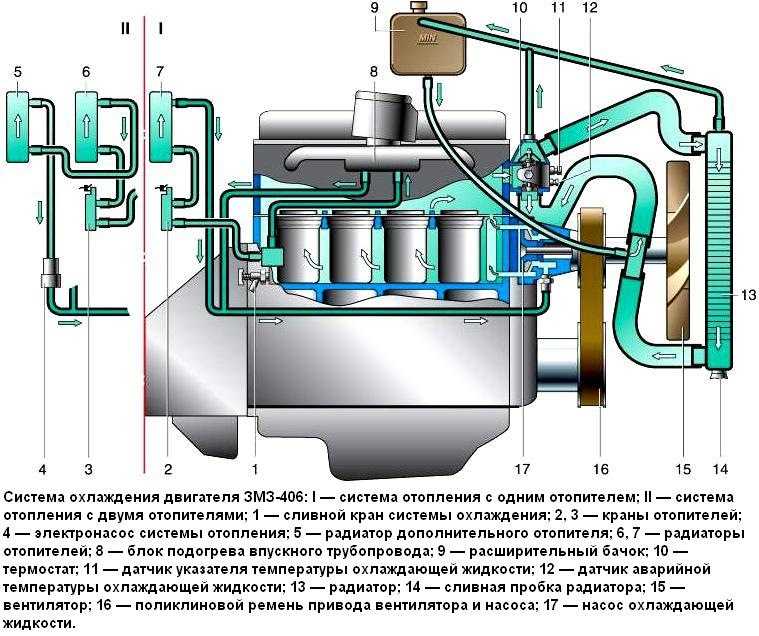

Система охлаждения
Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:
- Устанавливается электровентилятор на радиатор охлаждения;
- Осуществляется замена жгута проводки моторного отсека.
Система управления впрыском топлива
Блок управления Микас, подключаемый в подкапотном пространстве
Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.
Тюнинг двигателя
Тюнинг ЗМЗ 406 – это способ изменить выходные данные. Очень многие водители ищут пути повышения показателей своих автомобилей.
Кого-то не устраивает имеющаяся мощность, других смущает прожорливость мотора, третьи просто желают отличиться, выбирая ту или иную опцию, которую хотят оптимизировать.
Первое, чем занимаются специалисты по силовым установкам – это повышение мощности:
- Можно просто расточить цилиндр и использовать поршни большего диаметра. Но этот путь чреват снижением прочности блока.
- Чаще идут другим путем – форсируют увеличивая подачу воздуха за счет турбин с механическим приводом или используя турбонаддув.
Первый путь проще, но следует учесть, что требуется создать механизм с высоким передаточным отношением – обороты турбины находятся на уровне 10-15 тысяч оборотов в минуту. Такой привод, форсируя мотор, создавая тюнинг ЗМЗ 406, выполнить трудно. Чаще идут по пути использования турбокомпрессора.
Турбокомпрессор для работы использует энергию отработавшего газа. ЗМЗ 406 турбо на выхлопной части устанавливается вход для газа в систему турбонаддува. На одном валу с турбиной имеется и компрессор, который нагнетает чистый заряд воздуха в цилиндры двигателя ЗМЗ 406. Наполнение растет. Пропорционально увеличивается цикловая подача топлива, что ведет к увеличению количества рабочей смеси в цилиндре, а, соответственно, растет и давление газов, что ведет к росту крутящего момента. Далее растет и мощность.
В теории ДВС изложено, что рост мощности при турбонаддуве сопровождается и снижением удельного расхода топлива. ЗМЗ 406 тюнинг таким способом позволяет улучшить не только динамику авто, но и улучшить его экономичность.
В восьмидесятые годы прошлого столетия прорабатывалось еще одно направление наддува – это динамический наддув, суть которого сводилась к подбору параметров впускной системы так, чтобы частота пульсаций потока воздуха на впуске соответствовала резонансной частоте самой системы.
Это интересно: Покупаем авто в салоне
Предлагались математические модели, позволяющие рассчитать оптимальные диаметры и длины системы впуска. Ряд специалистов устанавливали и механические резонаторы, которые посредством специальных мембран передавали импульсы из системы выпуска в систему впуска. Такой путь позволяет не изменять двигатель 406 кардинально, но в то же время добиваться повышения мощности и снижение удельного расхода топлива.
