Гидронатяжитель цепи змз-406

Как снять натяжитель цепи на ЗМЗ 406?

На двигателе ЗМЗ 406 установлено два натяжителя аналогичной конструкции: для верхней и нижней цепи ГРМ.

Для удобства извлечения верхнего гидронатяжителя может потребоваться отсоединить трубопровод вакуумного усилителя тормоза от патрубка или снять топливный насос с креплений. Перед началом замены рабочую поверхность следует очистить от пыли.

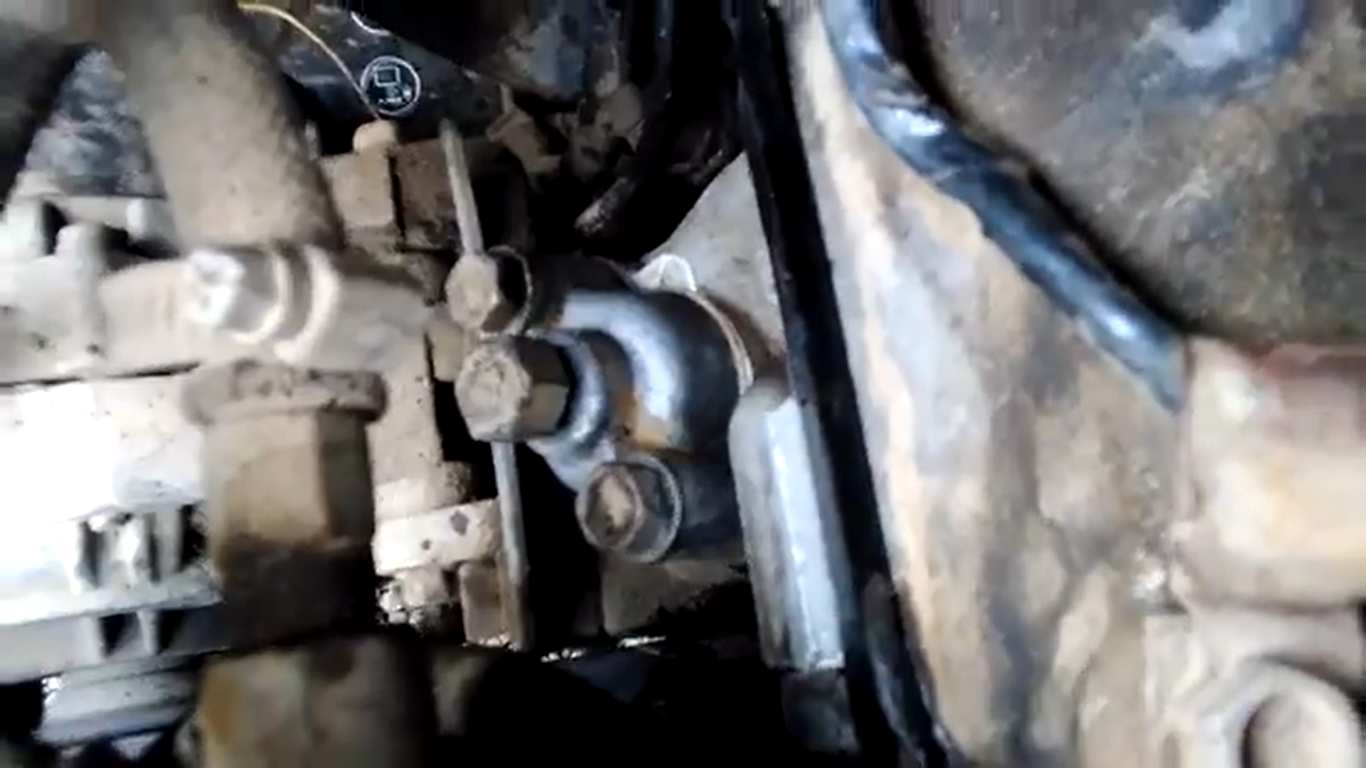

Натяжитель установлен под крышкой с двумя болтами. При отвинчивании гаечным ключом, крышку нужно удерживать рукой, так как она находится под давлением пружины. Отворачивать болты необходимо равномерно.

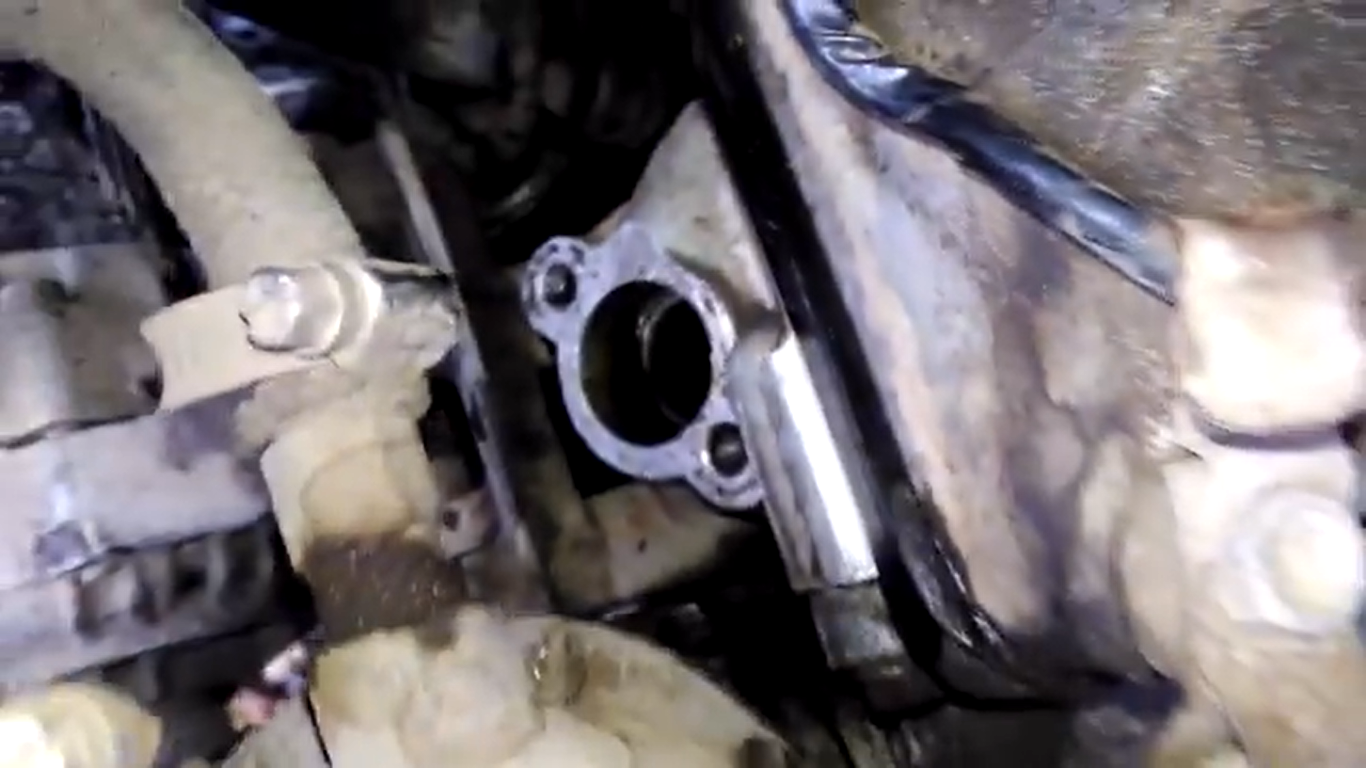

После снятия крышки гидронатяжитель легко извлекается. Под крышкой расположена прокладка и шумоизоляционная шайба. Если они изношены, потребуется замена.

Нижний гидронатяжитель извлекается аналогично, главное обеспечить к нему свободный доступ. Иногда требуется отсоединить генератор.

Ошибки и капелька теории

В станкостроении есть понятие – конус Морзе. Уж не знаю тот ли это человек, который изобрел азбуку Морзе для связистов или это просто популярная фамилия. Суть изобретения следующая: конус с углом от 4 до 12 градусов (если мне память не изменяет) намертво закусывает, когда попадает в ТОЧНО сделанную ответную часть. Шероховатость сопрягаемых поверхностей должна быть минимально возможной, то есть, сила трения должна быть максимальна. Соединение должно «закусить» сразу же, при осевом сжатии, а не при прохождении определенного угла поворота. Вкратце расскажу, чем грешит большинство изделий на прилавке магазинов. А именно хромоногим качеством и непониманием того, для чего вообще это нужно.

Разрезная звезда нам нужна, дабы выставить распредвал с точностью до ОДНОГО углового градуса. Теперь представьте звезду, которая «закусывает» не сразу, а после проворота на какой-то угол. Вы выставляете по транспортиру угол распредвала, затягиваете шестерню, делаете контрольный оборот двигателя…и получаете фигню. Регулируете еще раз, проворачиваете…и получаете еще одну фигню. И так можно регулировать до второго пришествия. Не буду называть производителя, в одном двигателе пришлось звезды распредвалов ставить на 2 градуса раньше, чтобы провернувшись, они «закусили» там, где нужно.
Второй момент чисто технический. Все делают данные звезды на токарных станках. Угол суппорта на токарном станке градуирован в градусах, но есть еще минуты. При удешевлении производства настраивается два станка, один точит конуса (папу), другой делает выточку (маму). При хорошем оборудовании или на чпу, это допустимый подход. На старых станках – это вредительство. Для достижения результата конуса должны точиться мелкосерийной партией в индивидуальном порядке на одном станке, не изменяя угла поворота суппорта.
Много раз на картинках и вживую попадались комплекты звезд, в конусах которых не было резьбы под болтики. Мне кажется, что данные чертежи были нарисованы чистым теоретиком, который ни разу в жизни не настраивал двигатель вживую. Один раз я попробовал выставить фазы на таком комплекте, проклял конструктора до 7 колена )))

Транспортир змз 406, мой вариант

Чем меня не устраивал вариант, который продается во всех магазинах? Как я уже говорил, они изготовлены с достаточно большой погрешностью (плюс минус 1 градус точно). И самое главное с данным вариантом достаточно трудно работать, в плане настройки. Я хотел сделать вариант, чтобы сразу видеть попал я плюс минус 2 градуса или нет, а уже потом настраиваться более точно. Дальнейшая практика показала, что работать стало и быстрее, и удобнее. Сделал я его из 3 мм фанерки и покрыл лаком. В течение года профессиональной работы с ним ничегошеньки не случилось. О чем еще считаю нужным сказать. Если у вас на руках ТОЛЬКО ОДИН транспортир змз 406, не рассчитывайте на отличный результат. Максимум «на четверочку». Причина подробно расписана в статье про индикатор ВМТ. Метка на шкиве коленвала может быть только ориентиром, чтобы двигатель завелся и поехал. Но для снятия максимальных характеристик это не пойдет. Фазометр в моем исполнении отдельно не продается, он прилагается к комплектам ГРМ в качестве подарка.

мой вариант транспотрира

Осмотр

Запрещается разукомплектовывать плунжер и корпус гидронатяжителя.

После разборки все детали промыть в бензине и просушить.

Осмотреть плунжер, если на его поверхности есть задиры или забоины, поломано запорное или стопорное кольцо, гидронатяжитель нужно заменить.

Осмотреть корпус. Если на внутренней поверхности корпуса имеются задиры, глубокие царапины или повреждены кольцевые канавки под запорное кольцо, гидронатяжитель заменить.

Плунжер в корпусе должен перемещаться свободно. Если плунжер в каком-либо положении «заедает» в корпусе, гидронатяжитель заменяют.

Плунжер должен перемещаться в корпусе, когда запорное кольцо вошло в кольцевые канавки на корпусе, только в направлении, в котором он перемещается под действием пружины. Если плунжер перемещается в обратном направлении, гидронатяжитель заменить.

Как определить неисправность цепного привода

В отличие от ременной передачи ГРМ, вынесенной за пределы двигателя, цепь с шестернями располагается внутри силового агрегата и полностью скрыта от глаз. С одной стороны, это плюс: механизм меньше шумит и обильно смазывается моторным маслом, что увеличивает его ресурс. С другой стороны, без снятия клапанной крышки невозможно визуально оценить техническое состояние узла.

Ослабление с зазором до 1 см позволяет цепи перескакивать при запуске мотора

Услышав подобный звук, владелец машины должен проверить состояние привода, чтобы не столкнуться с большими неприятностями, связанными с ремонтом мотора. Есть 2 пути: сразу же ехать на диагностику в ближайший автосервис, либо самостоятельно снять крышку клапанов и убедиться в прослаблении участка цепи около шестерни распределительного вала. Ухудшение натяжения вызывают такие причины:

вследствие растяжения до такой длины, что натягивающее устройство неспособно выбрать слабину;
из-за неисправности натяжителя;
изношена либо оборвана успокоительная пластина;
в связи с большим пробегом машины износились все детали механизма — цепь, шестерёнки, натяжитель и успокоитель.

Если в двигателе авто установлено механическое натягивающее устройство старого образца, то при появлении описанных симптомов первое действие — подтянуть цепь с его помощью. Для этого достаточно ослабить наружную гайку, удерживающую пружину плунжера, и вручную повернуть коленчатый вал на 1—2 оборота. После чего гайка снова затягивается.

В старых двигателях ВАЗ 2101–07 стоит механический натяжитель с гайкой

Современные гидравлические натяжители автоматического действия не рассчитаны на ручную регулировку и в случае поломки подлежат замене. Убедиться в том, что элемент вышел из строя, можно только путём его снятия либо разборки всего узла ГРМ. То же касается и успокоителя — на большинстве автомобилей его износ можно оценить только при разобранном механизме.

Установка “разрезных звёзд” на двигатель

Снять клапанную и переднюю крышку двигателя.
Установить коленчатый вал в положение ВМТ 1-го цилиндра.
Снять крышку верхнего гидронатяжителя и вынуть гидронатяжитель из головки блока.
Отвернуть болты крепления верхнего успокоителя и снять его.
Удерживая поочередно распределительные валы ключом за квадрат на теле распредвалов, отвернуть болты крепления звёздочек.
Лёгким постукиванием молотка через оправку по звёздочке, поочерёдно снять звёздочки с распределительных валов.
Установить звёздочки в следующем порядке: звёздочка, втулка, болт с граверной шайбой. Болты не затягиваем! Втулку с эксцентриком устанавливаем на впускной распределительный вал. (для карбюраторных дв. ЗМЗ 4063).
Разобрать и собрать гидронатяжитель согласно “Руководства по эксплуатации” и установить на место.
Установить крышку гидронатяжителя.
Нажав отверткой на плунжер гидронатяжителя со стороны пяты натяжного башмака привести гидронатяжитель в рабочее положение.
Дальнейшую установку выполняем с помощью приспособления для установки фаз газораспределения.
Устанавливаем с помощью ключа выпускной распределительный вал так, чтобы стрелка шаблона указывала на 19 градусов, при этом цепь (ветвь в районе среднего успокоителя) должна быть натянута.
Затягиваем болт крепления звёздочки впускного распределительного вала с моментом 4,6.. 7,4 кгс/м.
Устанавливаем с помощью ключа впускной распределительны вал так, чтобы стрелка шаблона указывала на 20 градусов, при этом верхняя ветвь цепи должна быть натянута.
Затягиваем болт крепления звёздочку впускного распределительного вала с С
Провернув коленчатый вал на два оборота, убедиться в правильности установки фаз ГРМ с помощью приспособления.
Провести дальнейшую сборку двигателя.

Ручная натяжка цепи

Чтобы устранить характерный стук цепной передачи в районе клапанной крышки, не меняя сам элемент, можно вручную натянуть деталь. Рассмотрим, как производится эта процедура на примере автомобиля ВАЗ-2106. Здесь используется звездочка в натяжителе.

Итак, сначала необходимо снять воздушный фильтр с корпусом и кожух. Далее выкручиваем натяжитель (не до конца) и производим 2-3 оборота коленчатого вала. Сделать это можно обычным ключом, установив его в третье положение. После нескольких вращений коленчатого вала задействуется цепная передача. Далее проверяется уровень ее натяжения надавливанием пальцем на звенья. Она не должна прогибаться на два и более сантиметров. При должной натяжке цепи закручивается гидравлический натяжитель и собирается навесное оборудование в обратном порядке. Данную процедуру необходимо повторять при каждом появлении стуков подкапотного пространства.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

Истинная вмт змз 406

Чтобы выяснить, где на конкретном двигателе находится истинное положение ВМТ, я сделал специальную приспособу. Я не первооткрыватель в данном вопросе, я просто чуточку облагородил «народное творчество». Если объяснить, по-простому, это «трубка», которая вворачивается в первый или четвертый цилиндр. Внутри трубки проходит «спица», соединенная с индикатором часового типа. Теперь установка фаз грм змз, выглядит следующим образом. Мы можем определить положение ВМТ с точностью до 0,01 мм (одной сотой миллиметра). На шкивах клиентских двигателей, белым масляным маркером, я делаю вторую метку, которая действительно является истинной. В прайс-листе данное приспособление обозначено, как индикатор ВМТ. В заказ комплектуется без часового индикатора, поскольку основные потребители этого изделия, сервисы и диагносты, а у них как правило индикаторы есть. Спица должна выступать от среза корпуса на 4-5мм.

Дополнение

С момента написания данной статьи накопилась некоторая статистика по заказам и желаниям людей. Вопреки нашим ожиданиям большинство попросило, чтобы к корпусу индикатора можно было приобрести сам часовой индикатор, чтобы не дергать его из других наборов или инструмента. Некоторое время ушло на поиски и проверку качества изготовителя. Результат представлен на фото и в прайс-листе. Индикатор можно приобрести как отдельно, так и в наборе с корпусом. Полная комплектация со спицей, пока не планируется.

Источник

Установка

Гидронатяжитель для ЗМЗ-406 нужно установить на место по обратной схеме. С крышки необходимо снять расположенную по центру пробку для разрядки натяжителя после сборки.

Инструкция по установке натяжителя:

смазать корпус маслом и установить натяжитель в отверстие;
уложить прокладку;
закрыть крышкой и затянуть болты (если натяжитель новый, проволока для разрядки продевается в отверстие для пробки);
разрядить гидронатяжитель;
закрутить пробку на крышке.

Для разрядки нового натяжителя цепи достаточно извлечь проволоку или чеку. Чтобы подготовить к работе заряженный вручную, в отверстие под пробкой необходимо вставить отвертку, надавить или ударить молотком.

После установки гидронатяжителя на ЗМЗ-406 рекомендуется проверить уровень масла.

Товары по теме

Полный комплект ГРМ «RAZREZ PRO» ЗМЗ 406/405/409 ЕВРО — 2 (с башмаками МаксРесурс) (Арт. 09-1006010RZ и 09-1006010KRZ)

Втулка коленчатого вала ЗМЗ 406/405/409

Натяжитель «Русский богатырь» для ЗМЗ 405, 406, 409

Транспортир змз 406 и правильная установка распредвалов змз 406

Тема статьи – транспортир змз 406, 405, 409 и установка распредвалов змз 406. В продаже существует достаточное количество разных транспортиров, от разных производителей. Все они представляют из себя вариации на заводские чертежи и почти все страдают погрешностями, как на своей шкале, так и по прилеганию к кулачку распредвала. На основе практической работы, я сделал свой вариант транспортира.

Теория

Все 16-клапанные двигатели отличаются одной особенностью – необходимо ОЧЕНЬ точное выставление фаз. Для этой операции необходимо два инструмента – индикатор ВМТ и фазометр. Иногда на сайтах встречается народное название – транспортир для распредвалов. Для более сложных настроек и совсем нестандартных распредвалов подобные инструменты уже не прокатывают. Необходима работа с тремя индикаторами. Но мы говорим о стандартном двигателе. В вариантах Евро-0 и Евро-2, все можно было настроить вообще без приборов, но это не наши методы работы. Как говорил герой одного фильма: работа проделана большая, но так дальше продолжаться не может. Когда я начинал работать с двигателями данного семейства, честно говоря не ожидал, что они окажутся такими капризными в настройке, особенно в модификация евро-3, евро-4. Самая популярная операция на сегодняшний день, как я ее называю, это тюнинг-лайт. Комплекс работ в себя включает: замену гидрокомпенсаторов, свечей, роликов, ремня и правильная установка распредвалов змз 406, 405, 409.

Транспортир змз 406, мой вариант

транспортир по заводским чертежам Чем меня не устраивал вариант, который продается во всех магазинах? Как я уже говорил, они изготовлены с достаточно большой погрешностью (плюс минус 1 градус точно). И самое главное с данным вариантом достаточно трудно работать, в плане настройки. Я хотел сделать вариант, чтобы сразу видеть попал я плюс минус 2 градуса или нет, а уже потом настраиваться более точно. Дальнейшая практика показала, что работать стало и быстрее, и удобнее. Сделал я его из 3 мм фанерки и покрыл лаком. В течение года профессиональной работы с ним ничегошеньки не случилось. О чем еще считаю нужным сказать. Если у вас на руках ТОЛЬКО ОДИН транспортир змз 406, не рассчитывайте на отличный результат. Максимум «на четверочку». Причина подробно расписана встатье про индикатор ВМТ. Метка на шкиве коленвала может быть только ориентиром, чтобы двигатель завелся и поехал. Но для снятия максимальных характеристик это не пойдет. Фазометр в моем исполнении отдельно не продается, он прилагается к комплектам ГРМ в качестве подарка.

мой вариант транспотрира

Установка распредвалов змз 406, засада

В 2015-16 году северный пушной зверек подкрался оттуда, откуда никто не ждал. На двигателях с завода стали появляться распредвалы с профилем кулачка, к которому не подходит профиль ни инжекторного, ни карбюраторных валов. Никаких внятных объяснений ни от заводчан, ни на форумах я не увидел. Можно предположить два развития событий. Первый вариант, это какая-то массовая партия «левого производителя». Второй вариант – сбившийся или сработавшийся копир на заводе. Ничегошеньки поделать с этим нельзя, «за неименеем гербовой, пишем на простой». С данными распредвалами, точная установка возможна только по трем индикаторам.

Вопрос-Ответ

Какие углы вы выставляете? Я мог бы сказать, что это секрет фирмы))), но, если я уж об этом сказал, наверное придется расколоться. Работаю с заводскими углами, 20- впуск, 19 – выпуск. Если клиент хочет капельку добавить «низов» и готов пожертвовать стабильными оборотами на холостом ходу, то оба вала можно синхронно повернуть на градус раньше. То бишь, 19 – впуск, 20 – выпуск.

zmz-fr.ru

Как понять, что требуется замена не натяжителя цепи в «Тойоте», а самой цепи

Если двигатель «Тойоты» укомплектован цепью ГРМ, значит, она передает вращательное усилие от коленчатого вала на распредвал, расположенный в головке блока цилиндров (моторы верхнеклапанного типа).

Все цепи в «Тойоте» подразделяются на два вида: зубчатые и роликовые, причем последние практически не применяются. На большинстве машин с газораспределительным механизмом устанавливают зубчатые системы, если используется цепной привод.

Зубчатые узлы обеспечивают плавность хода, обладают повышенной надежностью, практически не шумят во время работы. В эксплуатации зубчатые системы похожи на ременные приводы. Нельзя точно ответить на вопрос, что лучше. Если начать рассуждать на эту тему, получится полноценная статья.

Гидронатяжители, рабочим телом которых является моторное масло, натягивают цепь в «Тойоте». Масло поступает через систему смазки двигателя. От количества распределительных валов зависит количество натяжителей. Их может быть один, два либо три.

Цепная система газораспределительного механизма включает в себя непосредственно цепь, натяжитель, а также систему смазки. С течением времени из-за износа деталей механизм начинает работать хуже: требуется замена натяжителя либо самой цепи в «Тойоте».

Как понять, что ГРМ пришел в негодность? Для этого послушайте, как работает мотор. Услышали металлические звуки, а на повышенных оборотах треск, значит, система газораспределительного механизма вышла из строя.

Резко нажмите на педаль акселератора, вы сразу поймете, что цепь неисправна. В этом случае зажигание не будет работать нормально, и при повышении оборотов можно увидеть, как из выхлопной трубы выходят отработанные газы черного цвета. Это говорит о том, что топливная смесь переобогащена.

Чтобы выявить износ цепного привода, нужно осмотреть мотор. Снимаем клапанную крышку, даже новичок справится с этим, главное взять подходящий ключ. После того как 10 болтов будут откручены, снимаем крышку. Теперь вы легко доберетесь до цепи. Проведите ее визуальный осмотр. Если она находится в рабочем состоянии, то не будет провисать в верхней части.

Также следует осмотреть натяжитель в «Тойоте». Он должен находиться в таком положении, чтобы цепь была натянута хорошо. Заметили, что она провисает? Значит, требуется ее замена. Многие автомобилисты, у которых нет возможности заменить цепь, поступают следующим образом. Они устанавливают болты на натяжитель либо вообще монтируют второй натяжитель. Эта манипуляция считается крайней мерой, и выполнять ее можно лишь в экстренных случаях. Ведь эффект будет временный, и ремонтировать механизм потом будет труднее.

То, сколько цепь прослужит, зависит от материала, из которого она сделана. Он должен быть высококачественный

Также следует обратить внимание на степень эффективности проводимой термообработки материала

Звездочки ГРМ тоже должны подходить под вышеуказанные требования, ведь они участвуют в работе механизма. Нельзя допускать, чтобы смазочная система была неисправна, так как она влияет на функционирование узла. В двигатель следует заливать только качественную смазку, вовремя менять ее.

Как зарядить гидронатяжитель?

Натяжитель необходимо устанавливать в заряженном состоянии. Новая деталь уже заряжена и имеет чеку. Использованную потребуется зарядить вручную: для этого рекомендуется использовать специальную оправку из металла. В тисках с помощью отвертки или ключа нужно снять крышку натяжителя, извлечь пружину и плунжер. Если одновременно меняются два натяжителя, нельзя менять их плунжерные пары.

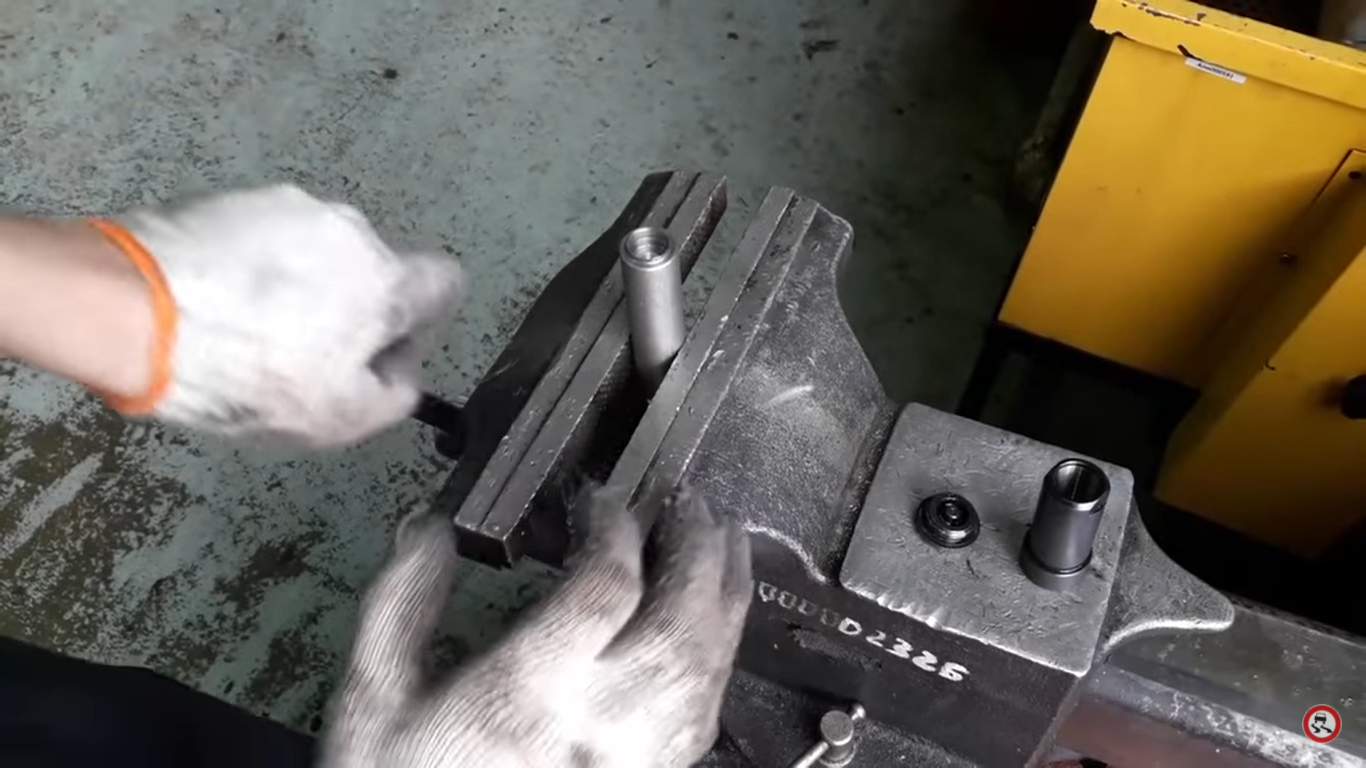

Инструкция для зарядки натяжителя с помощью оправки:
