Блоки под капотом
Основной блок
Расположен с левой стороны, рядом со стойкой. Закрыт защитной крышкой.
Актуальное назначение предохранителей и реле будет представлено в виде схемы с обратной стороны крышки.
Схема
Описание предохранителей
| 1 | 15А Электромагнитная муфта кондиционера |
| 2 | 20А Подогреватель кислородного датчика |
| 3 | 15А Электропривод дроссельной заслонки |
| 4 | 20А АКПП |
| 5 | 25А Обогреватель заднего стекла |
| 6 | 15А Звуковой сигнал |
| 7 | 20А Противотуманные фары |
| 8 | 20А Обогреватель зеркал |
| 19 | 15А Левая фара (ближний свет), левая газоразрядная фара, реле ближнего света фар |
| 20 | 15А Правая фара (ближний свет), правая газоразрядная фара, реле ближнего света фар |
| 9 | 40А Вентилятор отопителя |
| 10 | 30А Блок управления ABS 2, блок управления ESP |
| 11 | 50А Блок управления ABS 1, блок управления ESP |
| 12 | 20А Главное реле |
| 13 | 30А Электро насос омывателя фар |
| 14 | 10А Левая фара (дальний свет) |
| 15 | 10А Правая фара (дальний свет) |
| 16 | 10А Реле дальнего света фар, реле ближнего света фар |
| 17 | 40А Стартер ST |
| 18 | 40А Замок зажигания IGN |
Реле
| A | Реле дальнего света фар |
| B | Реле ближнего света фар |
| C | Реле стартера |
| D | Реле бензонасоса |
| E | Главное |
| F | Электродвигателя вентилятора отопителя |
| G | Электропривода дроссельной заслонки |
| H | Электродвигателя вентилятора системы охлаждения №1, 2, 3 |
| I | |
| J | |
| K | Реле стоп-сигналов |

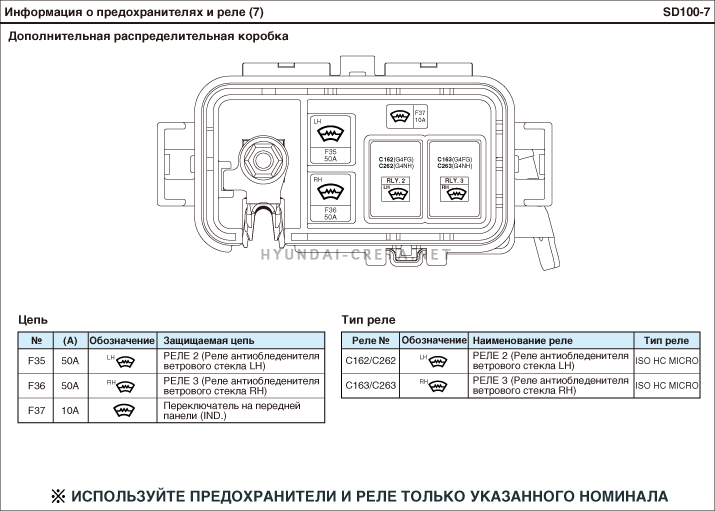

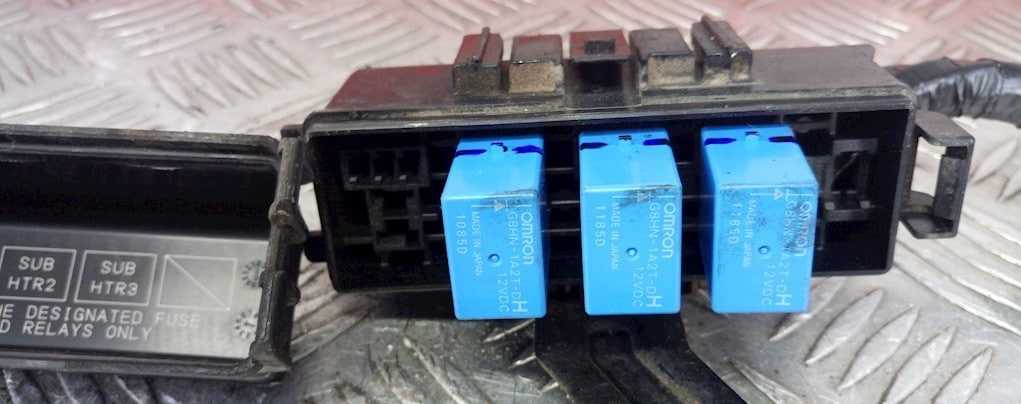

Дополнительный блок реле
Дополнительный блок
Он находится не далеко от аккумулятора и состоит из силовых предохранителей.
Схема
Обозначение
| 1 | 120/80А Все цепи, аккумулятор, блок предохранителей №1 |
| 2 | 30/40А Реле электродвигателя вентилятора системы охлаждения №2 и №1 |
| 3 | |
| 4 | 40А Блок управления 4WD |
| 5 | 50А Замок зажигания |
| 6 | 60А Блок предохранителей №2, реле ближнего света фар, монтажный блок |
| 7 | Интегрированный блок реле №1, интегрированный блок реле №2, блок предохранителей №2 |
| 8 | Блок предохранителей №2 |
МОНТАЖНЫЕ БЛОКИ
Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала.
Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.
Рис. 10.1. Монтажный блок, размещенный в моторном отсеке
РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ
Большинство предохранителей и реле находится в отдельном блоке, расположенном в моторном отсеке автомобиля (рис. 10.1).
Вспомогательные реле находятся в дополнительном монтажном блоке (рис. 10.2), расположенном рядом с основным. Часть предохранителей и реле размещена в блоке, находящемся под панелью приборов с левой стороны от рулевой колонки (рис. 10.3).
В монтажном блоке (см. рис. 10.1), размещенном в моторном отсеке, расположены следующие реле и предохранители:
1–предохранитель 15 А (цепи передних противотуманных фар, индикатора их включения и реле включения противотуманных фар);
2–предохранитель 10 А (цепь звукового сигнала и реле его включения);
3–место под реле передних противотуманных фар;
4–предохранитель 20 А (цепи датчика массового расхода воздуха, датчика положения коленчатого вала, клапана рециркуляции, электронного блока управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятора холостого хода, реле катушек зажигания, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана продувки адсорбера);
5–предохранитель 10 А (цепь компрессора кондиционера);
6–реле включения звуковых сигналов;
7–предохранитель 15 А (цепи электронного блока управления АБС, электронного блока управления двигателем, дополнительного стоп-сигнала и задних фонарей);
8–резервное место под реле;
9–предохранитель 15 А (разъем для дополнительных электроприборов);
10–резервное место под реле;
11–предохранитель 7,5 А (цепь обмотки возбуждения генератора);
12–резервное место под реле;
13–предохранитель 10 А (цепи электронного блока управления системы ETACS и указателей поворота);
14–предохранитель 20 А (цепь блока управления соленоидами автоматической
15–предохранитель 15 А (цепь топливного насоса);
17–плавкая вставка 40 А (цепь замка зажигания);
18–плавкая вставка 30 А (цепь электростеклоподъемников);
19–предохранитель 10 А (цепи комбинации приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока управления);
20–предохранитель 10 А (цепи часов, электронного блока управления ETACS, магнитолы);
21–предохранитель 7,5 А (цепи электронного блока управления кондиционером, подсветки пепельницы, подсветки прикуривателя, комбинации приборов,
выключатель противотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы);
22–предохранитель 7,5 А (цепи комбинации приборов, фонари габаритного света и фонари подсветки номерного знака);
23–предохранитель 10 А (цепь правой фары);
24–предохранитель 10 А (цепь левой фары и электрокорректора света фар);
25–электронный блок управления освещением;
26 – реле включения электродвигателя вентилятора;
27 –плавкая вставка 60 А (электронный блок управления АБС);
28–плавкая вставка 50 А (цепь контроллера вентилятора);
29–предохранитель 10 А (цепь левой фары и сигнальной лампы дальнего света фар);
30 –предохранитель 10 А (цепь правой фары);
31–плавкая вставка 60 А (цепь зарядки АКБ);
32–предохранитель 15 А (цепи передних противотуманных фар, сигнальной лампы и реле их включения).
Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).
ЦВЕТ КОРПУСА ПРЕДОХРАНИТЕЛЯ И ЕГО СООТВЕТСТВИЕ НОМИНАЛУ
**Предохранитель увеличенного размера по сравнению с остальными.
Рис. 10.2. Дополнительный монтажный блок, расположенный в моторном отсеке
Рис. 10.3. Монтажный блок, размещенный в салоне автомобиля
Таблица 10.1 ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА, НАХОДЯЩЕГОСЯ В САЛОНЕ АВТОМОБИЛЯ
схемы блоков предохранителей мазда3 G1 — Технические проблемы
Отправлено 23 Август 2011 — 20:59
JMZ BK12F5*# 500001—JMZ BK12F6*# 500001—JMZ BK12R6*# 500001—JMZ BK12Y2*# 500001—JMZ BK12Z2*# 500001—JMZ BK12Z5*# 500001—JMZ BK1462*# 500001—JMZ BK14F5*# 500001—JMZ BK14F6*# 500001—JMZ BK14J2*# 500001—JMZ BK14L6*# 500001—JMZ BK14R6*# 500001—JMZ BK14Y2*# 500001—JMZ BK14Z2*# 500001—JMZ BK14Z5*# 500001—
подкапотный блок:
Блок MPS
Дизель
F1 — вентилятор системы охлажденияF2 — усилитель рулевого управленияF3 — диагностический разъем, обогрев заднего стекла, дворники и омыватель лобового стекла, указатели поворотов и аварийная сигнализация, люк, головной свет, электростеклоподъемники, электрозамок дверейF4 — головной светF5 — печкаF6 — система подогрева свечей(дизель)F7 — блоки ABS и DSCF8 — блоки ABS и DSCF9 — система управления двигателем (для всех)F10 — не используетсяF11 — по ключу зажигания: подогрев топлива (дизель), стартер, система управления двигателем, топливный датчик (дизель), блоки ABS, DSC, EPHAS (электрогидроусилитель), климатическая установка, подогрев сидений, обогрев заднего стекла, обогрев наружных зеркал, люк, иммобилайзер, электростеклоподъемники, электрокорректор фар, головной свет, все дворники и омыватели (в т.ч. омыватель фар), прикуриватель, автомагнитола, навигация, панель приборов и информационный дисплейF12 — стартерF13 — то же, что и F11F14 — система управления двигателем (дизель)F15 — вентилятора салонаF16 — система управления двигателем (дизель)F17 — обогрев заднего стеклаF18 — аудиосистема (Bose)F19 — блоки ABS и DSCF20 — передние ПТФF21 — клаксонF22 — не используетсяF23 — подогрев топлива (дизель), омыватель фарF24 — топливный насосF25 — EPHAS (электрогидроусилитель)F26 — компрессор кондиционераF27 — система зарядки АКБ (генератор)F28 — система управления двигателем (дизель)F29 — розетка в подлокотникеF30 — система управления двигателем, датчик топлива (дизель)F31 — внутреннее освещение, подсветка аудиосистемы, электрозамок дверейF32 — не используетсяF33 — система управления двигателемF34 — система управления двигателем (инжектор)F35 — система управления двигателемF36 — cистема управления двигателемR1 – реле ПТФR2- реле клаксонаR3 – реле обогрева заднего стеклаR4 – ETV ??R5 – реле подогрева топлива (дизель)R6 – реле топливного насосаR7 – не используетсяR8 — не используетсяR9 – реле омывателя фарR10 – реле вентилятораR11 – реле кондиционераR12 – glow relay (не понял, но для дизеля)R13 – реле стартераR14 – «главное реле», реле системы управления двигателем.
Схема блока предохранителей под бардачком:
F37 — центральный замок (двойная блокировка)F38 — стоп сигналы/звуковой сигналF39 – дальний свет, левая фараF40 – дальний свет, правая фараF41 — не используетсяF42 — не используетсяF43 – прикуривательF44 – ГУ (автомагнитола), информационный дисплейF45 — эл.привод наружных зеркал заднего видаF46 – габаритные огни передней и задней фары, подсветка номера (правые лампы)F47 — диагностический разъемF48 — не используетсяF49 – электрозамок задней двериF50 – питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализацияF51 — головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стеклаF52 – люкF53 – дворники и омыватели (ветровое и заднее стекла)F54 — не используетсяF55 – эл.стеклоподъемник передний правыйF56 – эл.стеклоподъемник передний левыйF57 – не используется (заводская сигнализация)F58 – обогрев наружных зеркал заднего видаF59 — не используетсяF60 – ближний свет, правая фараF61 – ближний свет, левая фараF62 – не используетсяF63 – не используетсяF64 — не используетсяF65 – подушки безопасностиF66 – иммобилайзер, электрокорректор фар, дворники и омыватель лобового стекла, панель приборовF67 – блоки ABS, DSC, EPHAS, подогрев топлива (дизель)F68 — дворники и омыватель ветрового стеклаF69 — система управления двигателем, диагностический разъемF70 – электростеклоподъемники, дворники и омыватель лобового стекла, датчик дождяF71 — не используетсяF72 — не используетсяF73- не используетсяF74 – подогрев сиденийF75 — электрозамок дверейF76 — климат контроль (конд-р, печка), обогрев заднего стеклаF77 – эл.стеклоподъемник задний (левый)F78 – эл.стеклоподъемник задний (правый)F79 — система управления двигателем, фара заднего ходаF80 – люкF81 — габаритные огни, подсветка номера (лампы левой стороны)F82 – освещение салонаF83 – не используетсяF84 – не используетсяF85 – не используетсяF86 — не используется
Блок под капотом
Основной блок
Расположен в левой части моторного отсека, рядом с аккумуляторной батареей.
Схема
Обозначение предохранителя
| один | 120А АККУМУЛЯТОР. Главный предохранитель |
| 2 | 50А БАТАРЕЯ. Стеклоподъемник, задние фонари, внутренние предохранители 4, 13 — 16 |
| 3 | 20А КОНД. Вентилятор радиатора кондиционера |
| 4 | 20А РАД. Вентилятор радиатора двигателя |
| 5 | ЭБУ 20А. Генератор, ЭБУ, топливный насос |
| 6 | 40A IGN. Зажигание, пуск |
| 7 | 15А ING. Форсунки, регулятор холостого хода, клапан адсорбера, датчик положения распределительного вала |
| 8 | 10А СНСР. Датчик кислорода (лямбда-зонд), ЭБУ |
| 9 | 15A LDR. Дневные ходовые огни (ближний свет при включенном зажигании) |
| 10 | 20А Ч / СТИРКА. Омыватели фар (не используются) |
| 11 | 15A F / FOG. Передние противотуманные фары |
| 12 | ЭБУ 10А. ЭБУ АКПП |
| тринадцать | 15А СИГНАЛ КОНДИЦИОНЕРА. Звуковой сигнал, кондиционер |
| 14 | 15A H / LP (HI). Ослепительный |
| 15 | 15A H / LP (LO). Ближний свет |
| шестнадцать | 30А ABS1. Антиблокировочная тормозная система (ABS) |
| 17 | 30А ABS2. Антиблокировочная тормозная система (ABS) |
| 18 | ВОЗДУХОДУВКА 30А. Вентилятор внутреннего отопления |
Назначение реле
| 19 | ГОЛОВНАЯ ФАРА HI Дальний свет фар |
| ветры | Кондиционер |
| 21 год | ТОПЛИВНЫЙ НАСОС Топливный насос |
| 22 | ПРОТИВОТУМАННЫЕ ФАРА Передние противотуманные фары |
| 23 | ДВИГАТЕЛЬ ОЧИСТИТЕЛЯ Электродвигатель стеклоочистителя |
| 24 | РОГОВЫЙ СИГНАЛ |
| 25 | CONDENSER FAN 2 Реле вентилятора радиатора 2 кондиционера |
| 26 | БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ |
| 27 | НАЧАТЬ закуску |
| 28 год | ВЕНТИЛЯТОР КОНДЕНСАТОРА 1 Реле 1 вентилятора радиатора кондиционера |
| 29 | НИЖНЯЯ ФАРА Ближний свет фар |
| тридцать | ВЕНТИЛЯТОР РАДИАТОРА Вентилятор радиатора двигателя |
Дополнительный блок
Устанавливается на модели с дизельным двигателем.
Схема
Расшифровка
- 1 — Реле свечей накаливания
- F1 (30A) — Подогреватель топлива
- F2 (30A) — Подогреватель охлаждающей жидкости
- F3 (80A) — Свеча накаливания
- F4 (60A) — Подогреватель охлаждающей жидкости
Блоки под капотом
Вариант 1
Общая схема расположения
Назначение
- датчик абсолютного давления во впускном коллекторе (модели с двигателями 1G-FE, 1JZ-GE до 09.1996 г.)
- датчик абсолютного давления во впускном коллекторе(модели с двигателями 1JZ-GE, 2JZ-GE с 09.1996 г.)
- блок реле (модели с двигателями 1G-FE до 09.1999 г.)
- резистор топливного насоса (модели с двигателями 2JZ-GE)
- блок реле (модели с двигателями 1JZ-GE, 2JZ-GE)
- блок реле и предохранителей в моторном отсеке
- датчик системы SRS (передний правый) (модели с 07.1997 г.)
- датчик системы SRS (передний левый) (модели с 07.1997 г.)
Блок предохранителей и реле
Фото пример
Схема
Расшифровка
Предохранители
| 1 | 7,5A TRC — Блок управления VSC |
| 2 | 7,5A ROOM LAMP 2 — Центральный замок, часы, освещение багажника и салона |
| 3 | 5A ALT SENCING — Генератор |
| 4 | 20A EFI — Электронный блок управления двигателем |
| 5 | 20A RADIO №1 — Магнитола, многофункциональный дисплей |
| 6 | 20A AM2 — Электронный блок управления двигателем |
| 7 | 20A DOOR SUB — Центральный замок |
| 8 | 7,5A ELECTR2 — Кондиционер, круиз-контроль, ABS, TRC и SRS |
| 9 | 7,5A ROOM LAMP — Освещение передней и задней частей салона |
| 10 | 15A HAZARD — Аварийная сигнализация |
| 11 | 15A TELEPHONE — Телефон |
| 12 | 10A HORN — Звуковой сигнал |
| 13 | 15A HEAD (LH) — Левая фара |
| 14 | 15A HEAD (RH) — Правая фара |
| 15 | 7,5A REAR CON — Задний кондиционер |
| 16 | 5A l/UP — Блок управления двигателем |
| 17 | 15A HEAD RH (HI)*1 — Правая фара (дальний свет) |
| 5A l/UP 2*2 — Блок управления двигателем | |
| 18 | 15A HEAD RH (HI)*1 — Правая фара (дальний свет) |
| 19 | 30A FAN — Электродвигатель вентилятора |
| 21 | 15A ETCS — Электронное управление дроссельной заслонкой |
Реле
- R1 — реле отопителя
- R2 — главное реле системы впрыска
- R3 — реле стартера
- R4 — реле фар
- R5 — реле муфты компрессора кондиционера
- R6 — реле обогревателя заднего числа
- R7 — реле топливного насоса
- R8 — главное реле электропривода вентилятора
- R9 — реле электропривода вентилятора
Блок реле
- R1 — реле электро насоса ABS
- R2 — реле электромагнитных насосов АБС
- R3 — реле электро насоса TRC
- R4 — реле топливного насоса
Вариант 2
Общая схема расположения
Описание
- датчик температуры воздуха на впуске
- клапан VVT
- электродвигатель привода дроссельной заслонки (ETCS)
- датчик положения дроссельной заслонки
- диагностический разъем DLC3
- катушка зажигания
- сектор дроссельной заслонки (с датчиком)
- электро пневмо клапан
- датчик абсолютного давления на впуске
- аккумулятор паров топлива
- топливный насос
- задний кислородный датчик
- датчик положения распределительного вала
- блок реле №1
- коммутатор
- датчик детонации
- кислородный датчик B2S1
- предохранитель «АМ» (50 А)
- форсунка
- кислородный датчик B1S1
- электронный блок управления двигателем
- датчик давления в системе усилителя рулевого управления
- датчик температуры охлаждающей жидкости
- датчик положения
- датчик детонации коленчатого вала
- предохранитель «EFI» (25 А)
- предохранитель «ETCS» (15 А)
- реле отключения топливо подачи
- главное реле системы впрыска
- предохранитель ST 5 A
- предохранитель «IG» (15 A)
- предохранитель «EFI 2» (10 A)
- предохранитель «ALT» (120 A).
Фото пример исполнения блоков
Реле
Назначение
28380A РЕЗИСТЕР, ТОПЛИВНЫЙ НАСОС 82741 БЛОК, РЕЛЕ ДВИГАТЕЛЯ 89620 ЗАЖИГАТЕЛЬ В СБОРЕ 28371C РЕЛЕ, ЗАЖИГАНИЯ, NO.2 85927 РЕЛЕ, ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 89629 КРОНШТЕЙН, ЗАЖИГАТЕЛЬ В СБОРЕ 82660 БЛОК, РЕЛЕ, ОТДЕЛЕНИЕ ДВИГАТЕЛЯ 89438 ВЫКЛЮЧАТЕЛЬ, ДАВЛЕНИЯ МАСЛА ГУР 85927A РЕЛЕ, ВЕНТИЛЯТОР, NO.2 82662B КРЫШКА, РЕЛЕЙНЫЙ БЛОК, ВЕРХНИЙ, NO.2 82602 БЛОК SUB-СБОР, РЕЛЕ 85912 РЕЛЕ, ОТВОДИТЕЛЬ 82742 БЛОК, РЕЛЕ ДВИГАТЕЛЯ, NO.2 85941 РЕЛЕ, ШАЙБА ВЕТРОВОГО СТЕКЛА 89257 КОМПЬЮТЕР, ВЕНТИЛЯТОР 82663 КРЫШКА, РЕЛЕЙНЫЙ БЛОК, НИЖНИЙ 85916P РЕЛЕ, ФАРА 82663A КРЫШКА, РЕЛЕЙНЫЙ БЛОК, НИЖНИЙ, NO.2 85926 РЕЛЕ, ДИММЕР ФАРЫ 85916D РЕЛЕ, ПРОТИВОТУМАННАЯ ФАРА 89448A ДАТЧИК, ДАВЛЕНИЯ МАСЛА ГУР 85916F РЕЛЕ, УГЛОВАЯ ЛАМПА 86530 РЕЛЕ В СБОРЕ, РОГ 85934 РЕЛЕ, МАГНИТ-СЦЕПЛЕНИЕ 85941A РЕЛЕ, ШАЙБА ЗАДНЕГО ВЕТРОВОГО СТЕКЛА
Блок в салоне
Крепится на левой стойке, со стороны водителя, под панелью приборов.
Фотография
Актуальная схема будет нанесена на защитную крышку блока.
Схема
Назначение
| 1 | Реле задних габаритов |
| 2 | Реле вспомогательных цепей зажигания |
| 3 | Реле блокировки селектора КПП (диапазон “P”) |
| F1 | (20А) Генератор, катушки зажигания, ЭБУ двигателем |
| F2 | (10А) Блок управления электрооборудованием, комбинация приборов |
| F3 | (15А) Блок управления электрооборудованием, дисплей, аудио система |
| F4 | (20А) Центральный замок |
| F5 | (10А) Задние габариты |
| F6 | (15А) Лампа освещения салона |
| F7 | (25А) Люк |
| F8 | (20А) Электронный блок управления двигателем ECM |
| F9 | (7,5А) Система запуска |
| F10 | (15А) Аварийная сигнализация, Реле-прерыватель указателей поворота |
| F11 | (7,5А) Лампа подсветки косметического зеркала |
| F12 | (30А) Электропривод стеклоподъёмников |
| F13 | (20А) Электропривод стеклоподъёмников |
| F14 | (15А) Подушка безопасности |
| F15 | (10A) ABS, блок управления ESP, датчик угла поворота рулевого колеса |
| F16 | (10А) Фонарь заднего хода, датчик положения селектора, переключатель корректора фар |
| F17 | (15А) Реле электродвигателя вентилятора системы охлаждения №1, №2 и №3 |
| F18 | (20А) Очиститель лобового стекла |
| F19 | (15А) Предохранитель прикуривателя, разъем зарядки |
| F20 | (10А) Система поддержания скорости, Выключатель стоп-сигналов |
| F21 | (15А) Разъем зарядки |
| F22 | (7,5А) Задние противотуманные фонари, Комбинированный переключатель |
| F23 | (15А) Стоп-сигналы |
На этом всё, а если Вам есть что добавить, пишите в комментарии.
