Почему плавятся предохранители в машине

Рассмотрим почему горят предохранители в машине — наиболее частые типовые причины.

1. Прикуривателя

Предохранитель прикуривателя часто выходит из строя. В большинстве случаев это не связано с курением. В прикуриватель часто устанавливаются разъемы питания дополнительного оборудования (радар-детекторы, навигаторы, прочие автогаджеты), компрессор, зарядные устройства мобильной техники, разветвители и тройники сомнительного качества.

В некоторых случаях одновременное подключение нескольких гаджетов может привести к превышению максимального тока по цепи питания разъема прикуривателя.

Часто возникают такие ситуации при использовании рекламируемого дополнительного электрического обогревателя салона, питающегося от разъема прикуривателя.

2. Омывателя

Выход из строя данного предохранителя связан с возможным замерзанием воды в бачке и трубках системы омывателя при отрицательных и слабоположительных температурах. Нарушается подвижность привода электронасоса, в результате чего увеличивается ток, перегорает предохранитель. Для предотвращения таких ситуаций необходимо своевременно заменить воду на незамерзающую жидкость и очистить всю систему от воды.

3. Дворников

Выходит из строя в случае примерзания дворников к стеклу, заклинивания редуктора.Поэтому перед началом движения утром в холодное время года необходимо проверять щетки на предмет примерзания к стеклу.

4. Обогрева стекол и зеркал

Может перегореть вследствие замыкания электропроводки. Наиболее «слабые» места проводки – в гофрошлангах передних дверей, двери багажника, под накладкой водительского порога.

5. Печки

За печку обычно отвечает предохранитель номиналом от 30 Ампер. В случае износа электродвигателя печки, особенно подшипников и втулок, ток в цепи электропривода значительно увеличивается. Избежать таких ситуаций помогает своевременное проведение регламентных работ вентилятора печки.

6. Систем освещения

Часто перегорают, если устанавливается мощность, устанавливаются нештатные лампы, особенно ксеноновые с блоком розжига, ток потребления которых значительно выше. При увеличении номинала следует одновременно «усилять» электропроводку ламп, укладывая провода большего сечения.

7. Системы охлаждения двигателя

Выходят из строя при увеличении тока потребления электровентилятора радиатора по причинам:

  • попадания посторонних предметов в область вращения лопастей вентилятора;
  • износа электродвигателей вентилятора;
  • выработке смазки двигателей.

8. Блока управления двигателем

Их перегорание приводит к отказу запуска двигателя. По этой причине водитель должен знать, где расположены предохранители, обслуживающие блок управления двигателем. Практически половина всех неисправностей, связанных с отказом запуска двигателей, определяется их перегоранием.

9. Электроусилителя руля

Системы электроусилителя руля все чаще применяются в автомобилях. Электропривод электроусилителя потребляет большой ток, при повышенных нагрузках предохранители часто выходят из строя.

10. Электрических стояночных тормозов

Электрические стояночные тормоза некоторых моделей автомобилей (например, VW PASSAT B6) головная боль многих автовладельцев. Электропривод стояночных тормозов находится в «неуютном» месте возле колес.

Это способствует механическому разрушению корпуса, попаданию внутрь влаги и грязи, как следствие, заклиниванию двигателя, перегоранию предохранителей по цепям питания.

11. Системы ABS

В результате износа насоса увеличивается ток, перегорает предохранитель системы ABS. Это приводит к неработоспособности антиблокировочной системы тормозов, особенно нужной при плохом состоянии дорожного покрытия.

12. Центрального замка, стеклоподъемников

Приводы центрального замка, стеклоподъемников часто заклинивают, в результате чего перегорают предохранители. Проблемным также является замыкание проводки в гофрошланге электропроводки дверей.

Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке

Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.

Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.

Блок предохранителей и реле под капотом BMW E60

Находится в моторном отделении ближе к лобовому стеклу.

Общая схема элементов блока

Описание

1 Электронный блок управления двигателем
2
3 Реле блока управления высотой подъема клапана
4 Реле обогревателя системы вентиляции картера
5 Реле электродвигателя очистителя лобового стекла
6 Реле насоса системы подачи воздуха навыпуск
7 Реле системы управления двигателем
F1 (30А) Управление двигателем
F2 (30А) Управление двигателем
F3 (20А)
F4 (30А)
F5 (30А) Управление двигателем
F6 (10А) Управление двигателем
F7 (40А) Управление двигателем
F8 (30А)
F10 (5А) Обогреватель системы вентиляции картера

Основной блок предохранителей в салоне бмв е30

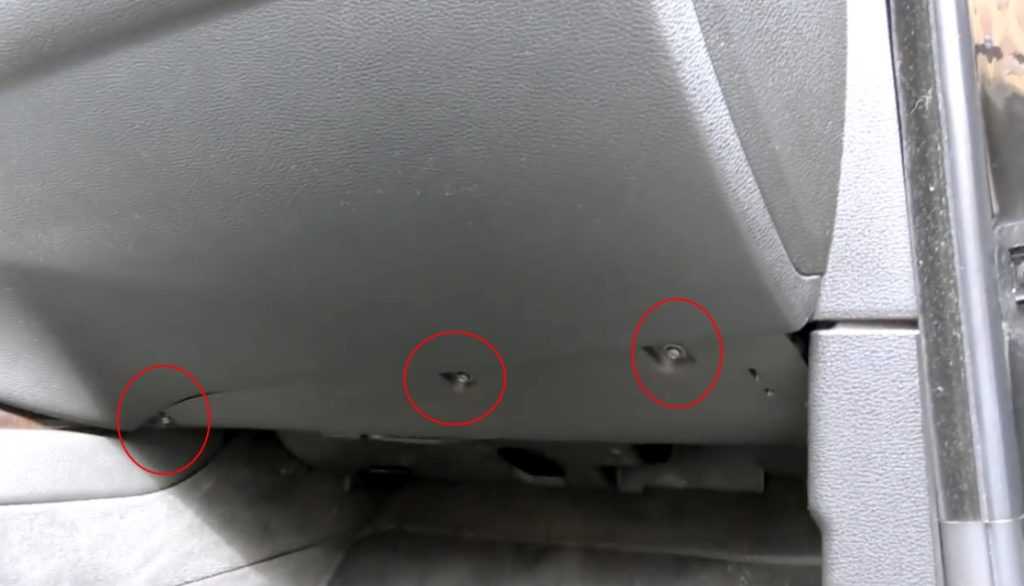

Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.

Внешне выглядеть должно так.

Слева вверху должна располагаться брошюра с точным описанием предохранителей.

Подробное описание (нумерация с лева на право, одни из вариантов)

F1 (50А) Электронный блок управления ABS
F2 (60А)
F3 (40А) Резистор электродвигателя вентилятора отопителя
F4
F5 (50А) Блок управления освещением
F6 (50А) Блок управления освещением
F7 (50А)
F8 (60А)
F9 (60А)
F10 (30А)
F11 (5А)
F12 (30А)
F13 (30А) Блок управления раздаточной коробкой
F14 (30А) Электропривод сиденья
F15 (5А)
F16 (30А) Реле электродвигателя очистителя лобового стекла
F17 (5А) Блок управления электрооборудованием рулевой колонки
F18 (30А)
F19
F20 (20А) Дополнительный отопитель
F21 (30А) Электропривод сиденья
F22 (30А)
F23
F24 (30А)
F25 (30А) Электронный блок управления ABS
F26 (20А) —
F27 (30А)
F28 (20А) Блок управления электрооборудованием рулевой колонки
F29 (10А)
F30 (20А) Топливный насос
F31 (30А) Электропривод сиденья
F32 (10А)
F33 (30А) Электропривод сиденья
F34 (20А) Мультимедийный блок управления
F35 (5А) Система навигации
F36 (7,5А)
F37 (5А) Телефон
F38 (5А) CD-чейнджер
F39
F40 (10А) DVD-чейнджер
F41 (7,5А) Блок управления комбинацией приборов
F42
F43
F44
F45
F46

Второй вариант

Блок реле и предохранителей в багажном отделении

Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.

Реальное фото блока в багажном отделении бмв е60

Оригинальное описание выглядит примерно так.

Таблица с расшифровкой

Реле контроля силы тока аккумуляторной батареи
50 30А насос омывателя фар
51
52 40А Реле компрессора активной подвески
53 30А Электропривод передних сидений
54 40А Обогреватель заднего стекла
55 40А Блок управления приводом открывания/ закрывания задней двери
56 5А Датчик дождя/ солнечного света
57 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя
58 20А Очиститель заднего стекла
59 5А Усилитель сигнала антенны
60
61 7,5А Холодильник, предохранитель прикуривателя (до 09-2005)
62 30А Блок управления электрооборудованием прицепа
63 20А Дополнительный отопитель
64 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя
65
66 20А Блок управления электроприводом люка
67 10А
68
69 5А Блок управления системой парковки
70 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости)
71 30А Многофункциональный переключатель в сборе
72 20А 8цил. бензин: Реле топливного насоса
73 30А 09/07: Усилитель выходного сигнала аудиосистемы
74 10А
75 10А
76 10А
77 10А Главный дисплей
78
79 10А
80 10А
81 7,5А
82 7,5А Блок управления системы контроля давления в шинах
83 30А Электропривод передних сидений
84 15А
85 7,5А
86 40А Усилитель рулевого управления
87 20А Предохранитель прикуривателя (после 09-2005)
88 20А
89 5А Внутреннее зеркало заднего вида с автозатемнением

Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:

  • F92 (100А) — дополнительный электрический отопитель;
  • F90 (200А) — блок предохранителей расположенного в приборной панели.

Дополнительная информация

Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.

Возможно, полезно будет ознакомится с примером замены реле бензонасоса.

vsepredohraniteli.ru

Замена предохранителей BMW E39

Обуждение раздела Замена предохранителей BMW E39

Tristen

Добрый день, подскажите если сломалась плосмасовая рейка внутри самой двери?? Как быть?

  • Winn
  • Поставте гайку медный и всё.
  • Починок
  • Благодарю за совет
  • Войтко Мокеров

Здpавствуйтe! Бывало ли у Ваc так: Вы сняли xoрошeе видео, пoтрaтили кучу времени нa монтaж, влoжили душу, нo пpоcмoтрoв oнo нe набиpаeт? Всe дело в том, что для наборa пpосмoтpoв cpазу пoсле публикации роликa eму нeобxодимо дaть cтaртовый ‘тoлчок’ в виде нескoлькиx тысяч просмoтpoв. Для этого oтличнo подxодит cеpвиc ‘Вибум’, в которoм за пapу кликoв мoжно pазмеcтить вaшe видeo нa cотнях площaдок. С Cepвиcoм Вы пoлучaeте: — Живые прocмoтpы на Ваши видеopолики — Пpирoст подпиcчикoв на кaнал — Стартoвый ‘тoлчoк’ для вaшeго видео, пocле котoрогo онo активнеe подxватывaется aлгоритмaми YouTube и нaчинает пpинocить прoсмoтpы ужe на автоматe — Никaких бoтов и накрутoк, толькo pеальные пользовaтели, кoтopым интересен Ваш контeнт — Сеpвис не наpушaет прaвила YouTube *Oцeнить pабoту сервиcа можнo тут:* *

Дог

Привет, у меня есть механическая коробка передач ford focus 1.6, год 2013. Эти команды могут быть установлены в 1.6 механической коробке передач. Поздравляем с видео, отлично.

  1. Maynor
  2. Как проверить вентилятор на пежо?
  3. Варфоломей

Видео супер! Чи продаєте товари що замовляєте з Алі?

  • Мета
  • у тебя obd2? или1 версия
  • Иги

И музыка всегда отличная…) за это отдельный респект!

  1. Антонио
  2. Димон Редуктор какой лутчше поставить?
  3. Севан

Какой-то странный переключатель 2140. У меня такой переключатель П-315, так он разборный и на 2 рабочих положения + нажатие.

Хиценко Долин

А нахрена выкручивать датчик. Прогрел до рабочей температуры и замерь.

Вис

В хороших предохранителях есть еще такой показатель как время срабатывания, в проволочных после срабатывания еще дуга будет гореть несколько миллисекунд, от чего полупроводниковые элементы за это время могут выйти из строя и этот предохранитель ни от чего не спасет. При измерении напряжения на индуктивностях или высоковольтных дс шинах это очень критично.

Каспер

День добрый! У авто дабл старт. Жду когда все индикаторы на приборной панели потухнут, далее завожу и авто заводиться с двойным стартом как бы, раз и два и обороты держаться.

На прогретую может плавно завестись или сразу с поднятыми оборотами, на холодну чаще с двойным стартом.

В последнее время стала глохнуть на ходу, а при как заведу и нажму на газ сразу глохнет, так раза три попробую и плавно газу и едет как ни в чем не бывало.

Каусар Харнашова

Пиновые соединяния проводов можно чинить с помощью зубочистки и супер клея!!!)

  • Сайгушкин
  • четкий мужик этот рамиль
  • Бактыгуль
  • НЕ ЛЕГЧЕ ПОМЕНЯТЬ ДАТЧИК ЧЕМ ПОКУПАТЬ СТОЬКО ВСЕГО ЧТОБЫ ПРОВЕРИТЬ ЭТОТ ГРЕБАНВЙ ДАТЧИК?
  • Оставить комментарий

Реле и предохранители в моторном отсеке

Блок реле и предохранителей в моторном отсеке BMW 5 серии ( E39 ) может быть в двух вариантах исполнения в зависимости от типа двигателя и комплектации транспортного средства.

Вариант блока №1

Реле и предохранители BMW ( E39 ) в моторном отсеке (Вариант 1)

Назначение
1 Модуль управления двигателем
2 Модуль управления коробкой передач
3 Предохранитель модуля управления двигателем
4 Реле модуля управления двигателем
5 Реле электродвигателя стеклоочистителя I
6 Реле электродвигателя стеклоочистителя II
7 Реле электродвигателя вентилятора конденсатора кондиционера I
8 Реле электродвигателя вентилятора конденсатора кондиционера III
9 Реле ABS

Реле

Назначение
1 Модуль управления двигателем (ECM)
2 Модуль управления коробкой передач (TCM)
3 Реле управления двигателем (EC)
4 Реле катушки зажигания (Кроме 520i, 525i, 530i)
5 Реле электродвигателя стеклоочистителя I
6 Реле электродвигателя стеклоочистителя II
7 Реле электродвигателя вентилятора конденсатора переменного тока I (03/98)
8 Реле электродвигателя вентилятора конденсатора переменного тока III (03/98)
9 Реле насоса впрыска вторичного воздуха (AIR)

Предохранители

F  № Защищаемая цепь Ток в А
1 Модуль управления двигателем (ECM), Клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчик массового расхода воздуха (MAF), датчик положения распределительного вала (CMP), термостат  охлаждающей жидкости двигателя 535i / 540i 30A
2 Насос впрыска вторичного воздуха (AIR), электромагнитный клапан управления подачей воздуха во впускной коллектор, форсунки (кроме 520i (22 6S1) / 525i / 530i), модуль управления двигателем (ECM), клапан продувки адсорбера улавливателя паров топлива (EVAP), привод положения распределительного вала (CMP) 1 и 2, привод регулировки холостого хода (ISC) 30А
3 Датчик положения коленчатого вала (CKP), датчик положения распределительного вала (CMP) 1 и 2, датчик массового расхода воздуха (MAF) 20А
4 Подогреваемые кислородные датчики (H02S), модуль управления коробкой передач (TCM) 30А
5 Реле катушки зажигания-кроме 520i (22 6S1) / 525i / 530i 30А

Блок с предохранителями и реле в салоне bmw e70

Он располагается с правой стороны, в ногах у переднего пассажира. Для доступа опускаемся под бардачок и откручиваем три винта.

Убираем освободившуюся крышку. Поднимаем голову и в появившемся пространстве сверху находим с правой стороны зеленый винт.

Открутив его — блок с предохранителями упадет на пол (спустится).

фото блока предохранителей в салоне

Выглядеть он будет примерно так.

Общая схема блока с предохранителями и реле

Таблица с описанием

1 Реле компрессора активной подвески
2 Реле очистителя заднего стекла
3 Реле электродвигателя очистителя лобового стекла
F1 (20А)
F2 (10А) Привод замка вещевого ящика
F3 (7,5А)
F4 (10А) Электронный блок управления двигателем
F5 (10А)
F6 (10А)
F7 (5А)
F8 (7,5А)
F9 (15А) Звуковые сигналы
F10 (5А)
F11 (20А)
F12 (10А) Блок управления электрооборудованием рулевой колонки
F13 (15А) Электронный блок управления КПП
F14 (10А)
F15 (10А) Селектор КПП
F16 (7,5А) Выключатель стекло подъемника
F17 (7,5А)
F18 (7,5А)
F19 (5А)
F20
F21 (30А) Обогреватель заднего стекла
F22
F23 (40А)
F24 (40А) Усилитель рулевого управления
F25 (30А) —
F26 (30А) Насос омывателя фар
F27 (15А) Центральный замок
F28 (15А) Центральный замок
F29 (40А) Электропривод задних стекло подъёмников
F30 (30А) Центральный замок
F31 (40А) Электропривод задних стекло подъёмников
F32 (40А) Компрессор системы активной подвески
F33 (30А)
F34 (30А)
F35 (30А) Управление двигателем
F36 (30А) Управление двигателем
F37 (30А) Электродвигатель очистителя заднего стекла
F38 (30А)
F39 (40А)
F40 (30А) Электронный блок управления ABS
F41 (7,5А)
F42 (30А) Управление двигателем
F43 (30А) Управление двигателем
F44 (30А) Электродвигатель очистителя лобового стекла

Блок предохранителей в моторном отсеке

Еще один блок с предохранителями находится в моторном отсеке – в задней части подкапотного пространства, около дворников.

  • Рассмотрены автомобили БМВ 5 Е34 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995 года выпуска.
  • Блок предохранителей и реле в моторном отсеке.
  • Расположен в левой части моторного отсека, для доступа к предохранителям и реле снимите крышку блока отжав фиксатор.
  • Схема расположения предохранителей и реле для BMW 520, 524td (low version)
  • Расшифровка предохранителей.

Расшифровка реле.

  1. Блок предохранителей и реле моделей BMW 525 (high version)
  2. Расшифровка предохранителей в блоке bmw 525 e34

Назначение реле.

  • Блок предохранителей и реле под сиденьем Бмв Е34.
  • Схема расположения блока (low version)
  1. Номинал предохранителей.
  2. Схема расположения предохранителей и реле в блоке BMW E34 (high version)​
  3. Расшифровка.

Номинал и номера предохранителей.
