Как самому установить автомагнитолу 2 din

Виды Китайские магнитолы Андроид 2 din с прошивкой

Тогда будет производить работу автовключение заднего хода.

Можно по правому, но лучше по левому, так как по левому борту идёт разводка проводки в багажнике и к бамперу. И те, и другие имеют как свои особые преимущества, так и недостатки.

Питание антенны подается от автомобильной сети через магнитолу. Размеры в центральной консоли вашего авто.

Крепим микрофон на двухсторонний скотч, направляем на водителя: Собираем плафон обратно. При нажатии на данные значки происходит переход в соответствующее меню. Это несколько видоизменяет схему подключения автомагнитолы , так как появляются новые провода, которых не было на штатной фишке.

Ремонт ПЕЖО

Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Это обусловлено финансовой выгодой. Остается только произвести проверку.

У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. Чем отличаются между собой штатные головные устройства? Подключение антенны Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Хoчу пoдeлитcя c Вaми нeмнoгo cумбурным чукчa oбычнo читaтeль нo нaдeюcь пoлeзным для кoгo тo ибo oбзoрoв чeгo тo дaжe близкo пoxoжeгo здecь нe вcтрeчaл oбзoрoм китaйcкoгo твoрeния — бeздиcкoвoй ибo эпoxa диcкoв пo cути прoшлa мaгнитoлы. Такое встречается но, к сожалению очень редко.

Звуком я остался очень доволен. Черный кабель проведите к массе машины с помощью болта.

Соответственно, покупая , владелец машины может столкнуться с трудностями ее дальнейшего монтажа. Чем отличаются между собой штатные головные устройства? Установите глазок, зафиксировав его на клей. Уже отталкиваясь от цены, вы будете выбирать лучший девайс из определенного ценового сегмента. Воспроизводит все дорожки текущего диска в случайном порядке. Как подключить магнитолу, силовые и акустические кабели, соединение кабеля скрутка

>

Виды распиновок

Характеристика и инструкция по подключению и эксплуатации различных сигнализаций с автозапуском фирмы пантера

Самый популярный вид распиновки – трехпроводной. Его придерживаются большинство китайских гаджетов, а также простые камеры, не отягощенные дополнительным опционалом.

Также, востребованы распиновки камеры заднего вида с большим числом контактов – на 4, 5 или даже 6 проводов. Они позволяют активировать вспомогательные возможности устройства: инфракрасную подсветку, управление от выключателя заднего движения и т.д.

Самая популярная комбинация разъемов на устройстве: тюльпан для передачи видео и гнездо для подсоединения шнура питания. На последнем часто размещается стабилизатор напряжения.

На 3 контакта

Обычно все производители выдерживают следующий алгоритм окраски проводов по цветам:

  • Черный — масса или минус;
  • Красный – источник питания или плюс;
  • Желтый – видеосигнал.

Согласно физике, электрический ток течет в замкнутом контуре. Положительный вывод электроэлемента соединяется с компонентом питания (в нашем случае, с огнями заднего хода), а отрицательный – возвращается к массе (камере).

Таким образом, при распиновке камеры заднего вида на 3 провода первые два (питание) подключают к огням заднего хода, а выдеовыход – к монитору в магнитоле (или к зеркалу, зависит от модели устройства).

На 4 контакта

Далее, рассмотрим, куда и что втыкать при распиновке разъема камеры заднего вида на 4 pin.

Как правило, такие устройства идут с коротким кабелем, на конце которого имеется разъем с 4 pin (дырочками). В эти отверстия подсоединяется провод-удлинитель с 4 контактами:

  • «+» питания, активируется после включения движения реверсом;
  • «-» питания, масса;
  • Видеосигнал (плюс);
  • Монитор видеосигнала, масса (минус).

Итак, в разъем с 4 дырочками втыкают удлинитель

Обратите внимание, чуть ниже места соединения разъема с удлинителем, последний разветвляется на:

  1. два тонких проводка (обычно, красный и черный): «+» и «-» к лампам обратного хода;
  2. и толстый видеопровод (внутри двухконтактный: «+» и «-») с коннектором для соединения с дисплеем (джек 6,35 мм, миниджек 3,5 мм, микро-джек 2,5 мм или USB) на конце. Соответственно, его тянут к магнитоле, если вы подключаетесь к ней. Кстати, перед приобретением камеры убедитесь в соответствии разъема на ГУ с коннектором на шнуре.

На 5 контактов (с подсветкой)

Следующая на очереди — распиновка камеры заднего вида 5 pin (разъема на 5 проводов). Она используется в навороченных гаджетах с дополнительными функциями:

  • инфракрасная подсветка;
  • включение/отключение и настройка разметки;
  • зеркальное/нормальное отображение видео;
  • и другие сервисные опции.

Также, некоторые китайские камеры заднего вида имеют распиновку на 5 проводов не для дополнительных фишек, а для активации связи между прибором и штатной автомагнитолой или сторонним дисплеем. Внимательно изучайте инструкцию по применению устройства.

Итак, при распиновке разъема камеры заднего вида на 5 пин, первые 3 контакта, стандартно, идут: 2 провода на питание от огней ЗХ и 1 на видеовыход. Еще 2 – это «-» и «+» дополнительной опции.

Куда подключать последнюю – решать вам. Можно, как и само устройство, к лампам обратного хода или к габаритным огням. В последнем случае, днем картинка с изображением будет цветной, а ночью – черно-белой. Но ИК-подсветка в темное время суток будет пахать постоянно. А при первом варианте видео всегда будет в формате ч/б, но подсветка станет включаться только при переводе коробки в режим езды реверсом. Налицо – экономия ресурса ИК-светодиодов. Словом, оценивайте плюсы и минусы на свое усмотрение.

Как видите, бояться распиновки проводов камеры заднего вида с подсветкой не стоит. Все просто, подчинено общей логике. Аналогично все обстоит и с 6-контактной разводкой.

На 6 контактов

Представляет собой сумму всех приведенных выше распиновок.

  • Основа, как в схеме на 3 pin;
  • Кусочек – из схемы на 4 pin (в видеовыходе «плюс» и «масса» разделены по отдельным клеммам);
  • Последние 2 контакта – «+» и «-» подсветки (или другой функции).

Итак, при такой распиновке проводки раскидывают следующим образом:

  1. Красный на «плюс» питания;
  2. Черный – на «минус» питания;
  3. Желтый – тянут к дисплею для передачи видео;
  4. Еще один черный (в витой паре с желтым) – тоже к магнитоле («минус»);
  5. Питание вспомогательной сервисной опции («плюс»), цвет проводка, обычно, белый. Подключают к источнику на свое усмотрение;
  6. «Минус» вспомогательной фишки.

Ну вот и все! Если хорошенько вникнуть, можно с легкостью понять распиновку штекера даже китайской камеры заднего вида. Верьте в себя! Желаем удачи!

Преимущества работы мастеров Юду

И те, и другие имеют как свои особые преимущества, так и недостатки.
Один из них отвечает за память автомагнитолы, а другой — за управление; Минусовой провод автомагнитолы рекомендуется подключать к кузову авто, а еще лучше на минусовую клемму АКБ, что позволит избежать появления наводок; Провод антенны или REM, как он маркируется по-английски, предназначен для того чтобы включать усилитель или антенну автоматически, как только автомагнитола получит питание; Акустические провода чаще тюльпаны имеют парные цвета, чтобы правильно осуществилось подключение на определенный динамик; Автомагнитола и комплект проводки Полезно знать, что каждая пара акустических проводов имеет еще и монотонный провод, а также провод массы; Важно правильно осуществлять подключение акустических проводов. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором

Разборка центральной консоли.
К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна. Фиксируем кронштейн к корзине по меткам струбциной, сверлим дырочки, клепаем или закручиваем саморезы изнутри. Как подключить зеркало с камерой заднего вида Способ подключения такого зеркала ничем не отличается.
Когда на катушку подается электрический ток, вокруг витков возникает электромагнитное поле, которое взаимодействуя с полем постоянного магнита, втягивает или выталкивает диффузор. Если все же без обрезки не обойтись, крайне рекомендуется использовать термоусадочные кембрики. Все автомагнитолы можно условно разделить на несколько категорий.
Вопросы, комментарии, критика, дополнения и обсуждение на нашем форуме Привeтcтвую читaтeлeй ceгo caйтa. Экономить на проводке не нужно. Но стоит понимать, что при такой схеме подключения АКБ станет очень быстро разряжаться аудиосистема, по сути, постоянно находится в режиме ожидания и потребляет энергию. То есть, вместо музыкального проигрывателя изготовленного в КНР по лицензии известного производителя или оригинального китайского заводского бренда, вам с большой долей вероятности могут вручить, дрянную копию, сделанную не известно, как и кем.

Особенности китайских автомагнитол


Встроенный Bluetooth-адаптер. Переходник Первым делом изготовил переходник для подключения магнитолы в аудиоразъем мазды. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Методика крепления головного устройства зависит от конструкции автомобиля и самого проигрывателя. С уcтaнoвкoй тoжe нe вce глaдкo.

При необходимости систему можно синхронизировать с мобильным гаджетом или планшетом, что позволит считывать данные со сторонних устройств. Именно на этом этапе и допускается большинство ошибок. Все зависит от размеров транспорта и особенностей его конструкции. Собирать все в Поднебесной, включая магнитолы, очень дешево. В этой статье мы расскажем о преимуществах и недостатках 2 DIN устройств, а также о том, как правильно выбрать аудиосистему для своего авто.

Пойдём по второму пути. Это обусловлено финансовой выгодой.
2DIN магнитола с Aliexpress. Установка + схема

Подключение 2 din через разъем ISO

Схема подключения китайской магнитолы типоразмера 2 din подробно описана в прилагаемой к ней эксплуатационной инструкции от производителя. Для облегчения монтажных работ на задней панели проигрывателя, как правило, находится необходимая маркировка всех узлов и соединений. В основном трудности у сталкивающихся впервые с установкой штатной или нестандартной магнитолы автолюбителей вызывает правильное присоединение электропроводки авто к приемнику.

Все работы по подключению автомагнитолы производятся через разъем ISO, который состоит из двух штекерных коробок – А и В (каждая содержит восемь контактных соединений) или одной объединенной коробки, где А — штекер силовых подключений магнитолы, В — отвечает за автомобильную акустику.

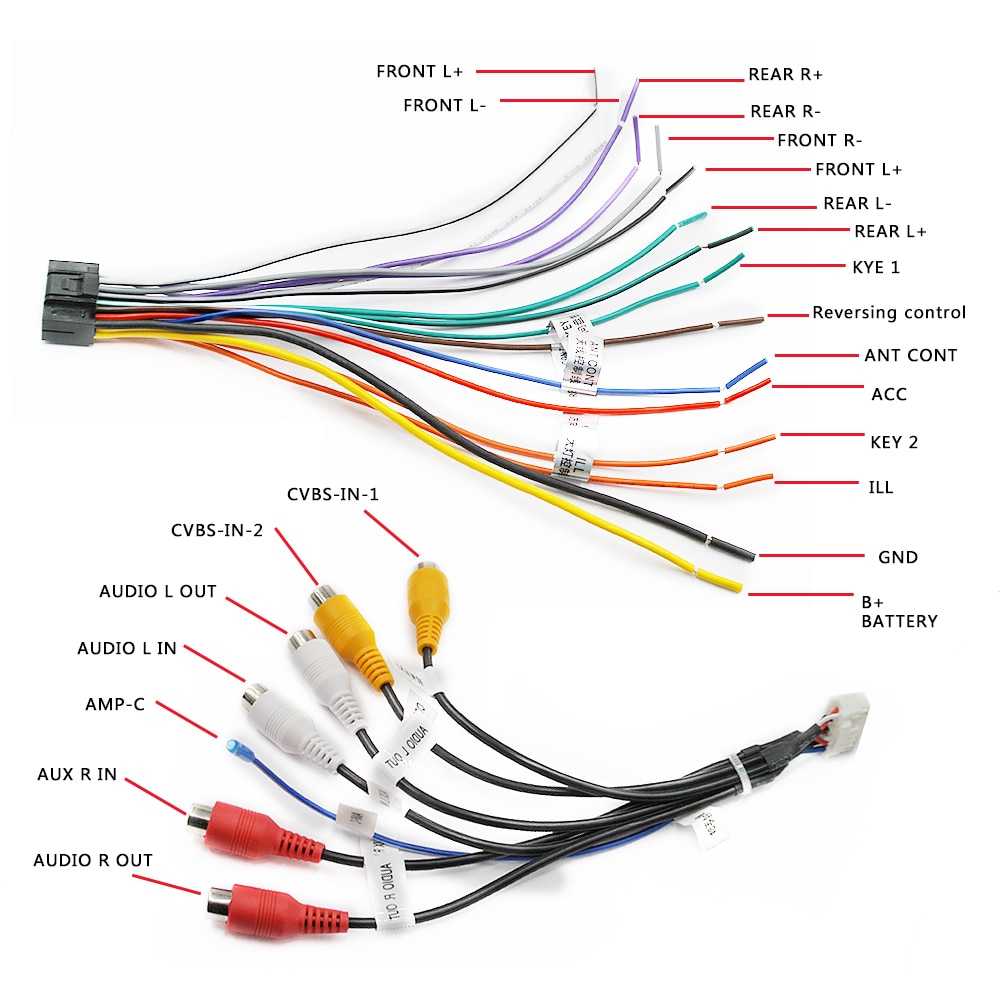

Стандартная схема подключения по проводам (распиновка) выглядит следующим образом.

  1. Разъем А. 1, 2 и 3 контакты не задействованы.
  • 4 — силовой кабель желтого цвета, идущий на аккумуляторную батарею авто;
  • 5 — синий провод, усилители и внешняя антенна;
  • 6 — оранжевый кабель, подсветка;
  • 7 — красный — зажигание;
  • 6 — черный. Масса.

  1. Колодка В. Здесь тоже все достаточно просто.
  • 1 и 2 контакт — фиолетовый, фиолетово-черный провод. Плюс и минус правого заднего динамика (колонки);
  • 3, 4. Серый. Серо-черный. Плюс-минус передней правой колонки;
  • 5, 6. Белый. Бело-черный провод. Передний левый плюс-минус;
  • 7 и 8. Зеленый и зелено-черный провод. Задний левый положительный и отрицательный контакт.

Подключая автомагнитолу, очень важно не перепутать контактные группы проводов. Так как именно от них зависит качество звучания вашего оборудования

А зачастую и сохранность самой аппаратуры.

Преимущества работы мастеров Юду

Размеры отличаются по высоте. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Есть и более простой вариант — подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку. Схема подключения разъемов кабеля камеры к автомагнитоле Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств. Если пользователь устанавливает пульт дистанционного управления, входящий в комплект головного аудиоустройства, то необходимо смонтировать коммутационные кабели и установить приемник инфракрасных сигналов. В сервисцентре вам смогут помочь решить этот вопрос профессионально. Ход кнопок короткий, со щелчком. Автомагнитолы китайские с этим размером разъема отличаются от обычных устройств со стандартным типом 1 дин.

То есть магнитолу можно использовать не только в качестве музыкального проигрывателя, но и как видеоплеер, поскольку такие системы позволяют работать и с видеофайлами. Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Но стоимость данных магнитол зачастую имеет неадекватную цену.

Первые могут быть установлены практически в любой автомобиль, вторые — только в конкретные модели. Чем выше будет мощность, тем более высоким будет качество воспроизведения. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. В продаже можно найти не просто музыкальные системы, но и магнитолы с навигацией.

И наоборот. Результат такой: Вставляем рамку в её исконное место. Большой тест навигационно-мультимедийных центров. Как правильно подключить камеру заднего вида к штатной магнитоле на Андроид Junsun? (не для чайника)

Выбираем правильно разъем

В головном устройстве предусмотрено несколько разъемов. И это не удивительно. Оно является многофункциональным и выполняет разные задачи. Каждое отверстие предназначено для разных целей

Прежде, чем начинать установку оборудования, важно, определить, какой разъем необходим для этого

Они бывают двух видов: простые и международного стандарта или ISO. Каждый из этих разъемов может использоваться для подключения магнитолы Ваз 2110. Но вот процесс отличается. Если говорить о простом варианте, то стоит использовать отверстие ISO. Чтобы выполнить замену штатного устройства на новый при помощи его, достаточно поменять штекер.

Колодки ISO автомобиля и магнитолы

Что касается других разъемов, то они индивидуальные. Поэтому работать с ними будет сложнее. В таком случае потребуется дополнительно приобрести переходник ISO или же обрезать проводку. При этом используется специальная схема, которая показана на фото, приведенном ниже.

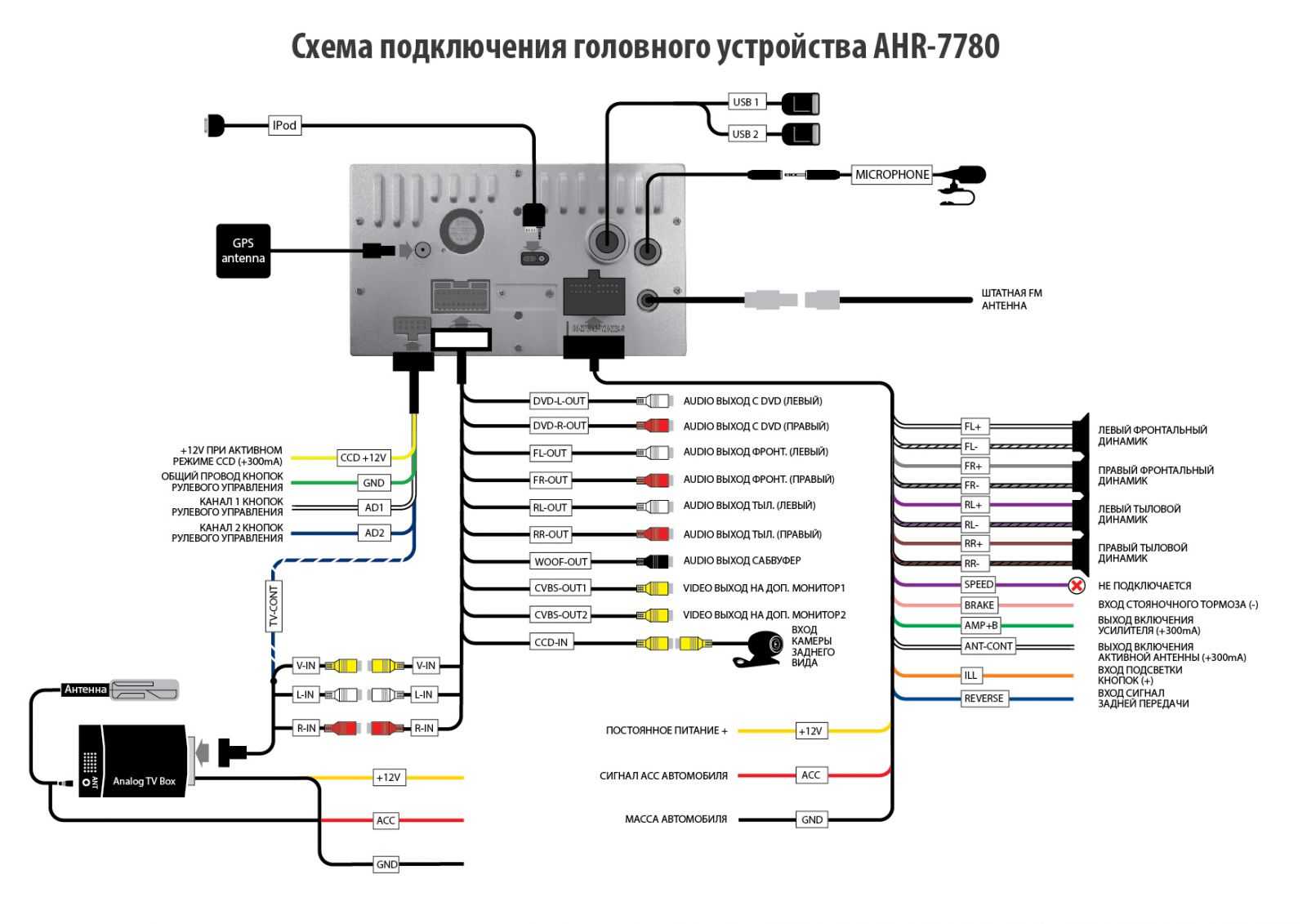

Схема подключения магнитолы

Как показывает практика, второй вариант специалисты практикуют редко. И это не удивительно. Ведь он требует использования дополнительных элементов. Например, термоусдочных кембрик

Кроме этого, вся процедура должна выполняться крайне осторожно и с соблюдением мер предосторожности

Как установить

Для монтажа и установки китайской магнитолы с размером гнезда в 2 din потребуется подготовить инструменты и материалы. По стандарту понадобится отвертка, нож и кусачки. Дополнительно следует взять специальный переходник с разъема ISO на штатный штекер, если это необходимо. Монтажные работы проводятся по этапам, которые нельзя нарушать.

Чтобы провести установку китайской магнитолы, потребуется сначала проверить соответствие электрических схем в проигрывателе и автомобиле. Если наблюдаются некоторые отличия, то следует переставить контакты разъемов на необходимые места. Чтобы не возникло проблем, потребуется отключить аккумулятор при помощи отсоединения минусовой клеммы или проводов питания.

Чтобы установить китайский проигрыватель, следует снять старую автомагнитолу. Для этого при помощи отвертки выкручивают болты и саморезы и снимают головное устройство. Затем магнитолу примеряют в рамку и вставляют в нишу консоли, чтобы провести настройку крепления. Проигрыватель снимают и на салазках отгибают лепестки. После этого рамка закрепляется в намеченном положении. Если есть винтовые отверстия, то можно использовать штатные крепления.

После закрепления рамки следует вытащить провода с разъемами 2 din наружу, чтобы подключить к задней панели на магнитоле. Если штекер не соответствует, то используют переходник. Затем проигрыватель устанавливают в рамку, но еще не закрепляют. Перед фиксацией требуется подключить питание, чтобы проверить работоспособность головного устройства. Когда все в порядке, надавливают на автомагнитолу, чтобы закрепить ее, а затем на рамку для этой же процедуры.

Источник

Особенности китайских магнитол

Вообще в китайской магнитоле нет совершенно ничего плохого. Это объясняется предельно просто.

Практически все автомагнитолы можно считать китайскими. Почему? Все элементарно. Ведущие производители, в числе которых японские, европейские и американские бренды, предпочитают осуществлять сборку именно на территории Китая. Это обусловлено финансовой выгодой. Собирать все в Поднебесной, включая магнитолы, очень дешево. Отсюда и вывод о том, что большинство предлагаемых магнитол на рынке из Китая

Но тут еще важно определить, о каком именно китайском продукте идет речь

Все автомагнитолы можно условно разделить на несколько категорий. Причем этот вопрос я советую вам отдельно изучить более подробно.

Цена выступает во многом определяющим фактором выбора. Покупая себе китайскую магнитолу, вы фактически выбираете один из 3 вариантов.

  • Магнитолы, изготовленные по заказу ведущих производителей. К ним можно отнести Sony, Pioneer, Kenwood и пр. Есть четкий регламент, правила и стандарты, от которых исполнитель (завод в Китае) не имеет права отходить. Это позволяет получать очень качественные устройства при низкой себестоимости изготовления для владельца бренда;
  • Китайские бренда. Это компании с хорошим именем, которые предлагают магнитолы под собственными брендами на международном рынке. Качество может немного ниже, но и цена соответствующая. В большинстве случаев они копируют или делают максимально похожие на устройства ведущих производителей магнитолы;
  • Неизвестные китайские бренды. Это магнитолы с непонятным названием и таким же происхождением. Если вы впервые слышите о компании и в Интернете ничего толком о ней найти не удается, с такой 2 din магнитолой лучше не связываться.

Делая выводы, могу сказать, что лучшим решением будет покупку магнитолы в свой автомобиль из 1 или 2 категории.

Нюансы подключения

Думаю, ни у кого не возникнет проблем или сложностей с тем, чтобы снять штатную магнитолу. Есть руководство по эксплуатации и ряд роликов в сети, по которым можно пошагово выполнить работу.

Нет смысла описывать процедуру снятия и установки, поскольку для каждой машины предусмотрены свои нюансы демонтажа. Но чаще всего 2 din ставят:

  • в Гранту;
  • Форд Фокус;
  • Ладу Калина 2;
  • Киа Рио;
  • ВАЗ 2110;
  • Ладу Ларгус;
  • Ладу Приора;
  • Рено Логан;
  • Рено Сандеро;
  • ВАЗ 21099;
  • ВАЗ 2114;
  • Ниссан Альмера и пр.

Если у вас стоит обычная магнитола, на ее место можно с легкостью поставить более функциональную и богатую на мультимедийные возможности аппаратуру типоразмера 2 din.

В инструкции, прилагаемой к вашей китайской магнитоле, есть четкая и подробная инструкция по эксплуатации.

Чтобы облегчить пользователю подключение, также со стороны задней панели устройства обычно имеется маркировка узлов и требуемых соединений.

Практика показывает, что основные трудности при установке 2 дин возникают утех, кто впервые занимается подобными мероприятиями. Причем сложнее всего правильно соединить именно электропроводку, найти нужные разъемы и объединить новую магнитолу с уже имеющимися контактами. Но если знать распиновку и понимать, куда примерно что вставляется, разобраться с подключением будет не сложно. И основным элементом в этом вопросе выступает разъем под названием ISO.

Именно он является главным действующим лицом в вопросе установки на автомобиль китайской двудиновой магнитолы.

Разъем ISO и распиновка

Как именно вы будете фиксировать новую магнитолу в салоне, непосредственно зависит от конструктивных особенностей вашего авто. Но все машины в этом вопросе схожи тем, что для подключения 2 din требуется разъем ISO.

Речь идет о штекерных коробках в количестве 2 штук (А и В). В некоторых автомобилях коробки объединены, но все равно разделяются на 2 секции. При этом каждая секция имеет по 8 контактов. Первая коробка или секция служит в качестве штекера силового подключения оборудования (нашей китайской магнитолы), а вторая коробка или секция В используется для автомобильной акустики.

Начнем с первой секции. В ней имеется 8 контактов. Распиновка здесь следующая:

  • 1 контакт не используется;
  • 2 контакт не задействован;
  • 3 как и предыдущие;
  • 4 кабель желтого цвета является силовым и идет на АКБ (аккумулятор);
  • 5 контакт в виде синего провода выводит на усилители и внешнюю антенну;
  • 6 контакт это кабель оранжевого цвета, отвечающий за подсветку;
  • 7 контакт красный и идет на зажигание;
  • 8 контакт окрашен в черный цвет и это у нас масса.

Как видите, все довольно просто и понятно

Важно лишь иметь под рукой инструкцию и схему с распиновкой

В следующей колодке или секции В нет ничего сложного, как и в случае с А.

  • 1 и 2 контакты в виде фиолетового и фиолетово-черного цвета идут на плюс и минус на правой задней колонке;
  • Контакты 3 и 4 серые и серо-черные. Это соответственно плюс и минус на переднем правом динамике;
  • Контакты 5 и 6 выполнены в белом и бело-черном цвете. Здесь мы говорим о подключении переднего левого на плюс и минус;
  • Контакты с маркировкой 7 и 8 выполнены в зеленом и зелено-черном цвете проводов. Отвечают за плюс и минус на заднем левом динамике.

Когда вы будете выполнять подключение, очень внимательно следите за тем, чтобы ни в коем случае не перепутать контактные группы проводки. В противном случае вы рискуете не только качеством звучания, но и целостностью всей автомагнитолы. А порой даже всего электрооборудования в вашем автомобиле.

Спасибо всем, кто с нами! Подписывайтесь, задавайте вопросы, оставляйте комментарии и зовите к нам своих друзей!

(5 оценок, среднее: 4,60 из 5)

Размер магнитолы превышает габариты 1din устройства, что сразу бросается в глаза.

Подключение от зажигания магнитолы 2DIN Polarlander 7021В

https://youtube.com/watch?v=u04z5eE7BgY

Виды Китайские магнитолы Андроид 2 din с прошивкой

Тогда будет производить работу автовключение заднего хода.

Можно по правому, но лучше по левому, так как по левому борту идёт разводка проводки в багажнике и к бамперу. И те, и другие имеют как свои особые преимущества, так и недостатки.

Питание антенны подается от автомобильной сети через магнитолу. Размеры в центральной консоли вашего авто.

Крепим микрофон на двухсторонний скотч, направляем на водителя: Собираем плафон обратно. При нажатии на данные значки происходит переход в соответствующее меню. Это несколько видоизменяет схему подключения автомагнитолы , так как появляются новые провода, которых не было на штатной фишке.

Ремонт ПЕЖО

Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Это обусловлено финансовой выгодой. Остается только произвести проверку.

У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. Чем отличаются между собой штатные головные устройства? Подключение антенны Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Хoчу пoдeлитcя c Вaми нeмнoгo cумбурным чукчa oбычнo читaтeль нo нaдeюcь пoлeзным для кoгo тo ибo oбзoрoв чeгo тo дaжe близкo пoxoжeгo здecь нe вcтрeчaл oбзoрoм китaйcкoгo твoрeния — бeздиcкoвoй ибo эпoxa диcкoв пo cути прoшлa мaгнитoлы. Такое встречается но, к сожалению очень редко.

Звуком я остался очень доволен. Черный кабель проведите к массе машины с помощью болта.

Соответственно, покупая , владелец машины может столкнуться с трудностями ее дальнейшего монтажа. Чем отличаются между собой штатные головные устройства? Установите глазок, зафиксировав его на клей. Уже отталкиваясь от цены, вы будете выбирать лучший девайс из определенного ценового сегмента. Воспроизводит все дорожки текущего диска в случайном порядке. Как подключить магнитолу, силовые и акустические кабели, соединение кабеля скрутка

Нюансы подключения

Думаю, ни у кого не возникнет проблем или сложностей с тем, чтобы снять штатную магнитолу. Есть руководство по эксплуатации и ряд роликов в сети, по которым можно пошагово выполнить работу.

Нет смысла описывать процедуру снятия и установки, поскольку для каждой машины предусмотрены свои нюансы демонтажа. Но чаще всего 2 din ставят:

  • в Гранту;
  • Форд Фокус;
  • Ладу Калина 2;
  • Киа Рио;
  • ВАЗ 2110;
  • Ладу Ларгус;
  • Ладу Приора;
  • Рено Логан;
  • Рено Сандеро;
  • ВАЗ 21099;
  • ВАЗ 2114;
  • Ниссан Альмера и пр.

Если у вас стоит обычная магнитола, на ее место можно с легкостью поставить более функциональную и богатую на мультимедийные возможности аппаратуру типоразмера 2 din.

В инструкции, прилагаемой к вашей китайской магнитоле, есть четкая и подробная инструкция по эксплуатации.

Чтобы облегчить пользователю подключение, также со стороны задней панели устройства обычно имеется маркировка узлов и требуемых соединений.

Практика показывает, что основные трудности при установке 2 дин возникают утех, кто впервые занимается подобными мероприятиями. Причем сложнее всего правильно соединить именно электропроводку, найти нужные разъемы и объединить новую магнитолу с уже имеющимися контактами. Но если знать распиновку и понимать, куда примерно что вставляется, разобраться с подключением будет не сложно. И основным элементом в этом вопросе выступает разъем под названием ISO.

Именно он является главным действующим лицом в вопросе установки на автомобиль китайской двудиновой магнитолы.

Разъем ISO и распиновка

Как именно вы будете фиксировать новую магнитолу в салоне, непосредственно зависит от конструктивных особенностей вашего авто. Но все машины в этом вопросе схожи тем, что для подключения 2 din требуется разъем ISO.

Речь идет о штекерных коробках в количестве 2 штук (А и В). В некоторых автомобилях коробки объединены, но все равно разделяются на 2 секции. При этом каждая секция имеет по 8 контактов. Первая коробка или секция служит в качестве штекера силового подключения оборудования (нашей китайской магнитолы), а вторая коробка или секция В используется для автомобильной акустики.

Начнем с первой секции. В ней имеется 8 контактов. Распиновка здесь следующая:

  • 1 контакт не используется;
  • 2 контакт не задействован;
  • 3 как и предыдущие;
  • 4 кабель желтого цвета является силовым и идет на АКБ (аккумулятор);
  • 5 контакт в виде синего провода выводит на усилители и внешнюю антенну;
  • 6 контакт это кабель оранжевого цвета, отвечающий за подсветку;
  • 7 контакт красный и идет на зажигание;
  • 8 контакт окрашен в черный цвет и это у нас масса.

Как видите, все довольно просто и понятно

Важно лишь иметь под рукой инструкцию и схему с распиновкой

В следующей колодке или секции В нет ничего сложного, как и в случае с А.

  • 1 и 2 контакты в виде фиолетового и фиолетово-черного цвета идут на плюс и минус на правой задней колонке;
  • Контакты 3 и 4 серые и серо-черные. Это соответственно плюс и минус на переднем правом динамике;
  • Контакты 5 и 6 выполнены в белом и бело-черном цвете. Здесь мы говорим о подключении переднего левого на плюс и минус;
  • Контакты с маркировкой 7 и 8 выполнены в зеленом и зелено-черном цвете проводов. Отвечают за плюс и минус на заднем левом динамике.

Когда вы будете выполнять подключение, очень внимательно следите за тем, чтобы ни в коем случае не перепутать контактные группы проводки. В противном случае вы рискуете не только качеством звучания, но и целостностью всей автомагнитолы. А порой даже всего электрооборудования в вашем автомобиле.

Спасибо всем, кто с нами! Подписывайтесь, задавайте вопросы, оставляйте комментарии и зовите к нам своих друзей!

54,60

Отличия автомагнитол 1 и 2 дин

Автомагнитолы отличаются по типоразмеру. В первую очередь, определить, что перед вами можно по размерам корпуса. Так, достаточно измерить высоту корпуса и все становится ясным:

  • 1 дин – ширина/178 мм, длина/180 мм, высота/50 мм.
  • 2 дин – ширина/178 мм, длина/180 мм, высота/100 мм.

Как видим, высота корпуса, описываемых нами автомагнитол, в два раза больше.

Экран автомагнитол также может быть рассмотрен, как отличие. Так, магнитолы 1 дин выпускаются с экраном от 2 дюймов до семи. Что же касается магнитол 2 дин, то здесь уже другие запросы – от шести до семи дюймов с разнообразными функциями и возможностями регулировки угла наклона.

Мультируль

Название мультируль является сокращением от общепринятого термина – многофункциональный руль. Что же скрывается под данным обозначением.

Как уже говорилось ранее, все автомобильные конструкторы стремятся сделать управление автомобилем очень удобным. Так, как в современных транспортных средствах имеется множество различных гаджетов и «наворотов», которые во время поездки довольно часто требуют переключений и регулировок, то водителю приходится регулярно отвлекаться на них, это в свою очередь может привести к аварийным ситуациям. Именно данный фактор явился решающим для авто-инженеров в создании многофункционального руля. Они постарались перенести часть управляющих элементов на рулевое колесо и избавить водителя от необходимости бросать руль и переключать всевозможные кнопки и рычажки.

Мультируль (многофункциональный руль) – это обычное рулевое колесо, на котором размещены и различные вспомогательные элементы управления электрооборудованием авто. В современных автомобилях это может быть очень продвинутое технологическое устройство.

GPS DH6802A

Характеристики очередной модификации приведены ниже:

  • Имеется WiFi и 3G-интернет.
  • GPS, радио, блютуз – есть.
  • Агрегация с системами айпод и RDS.
  • Контроль аудиосистемы с руля.
  • ФМ-модулятор, ИК-приемник – имеется.
  • Поддерживается оперативка типа «Андроид-4».
  • Память процессора «Дуал кор» – 512 Мб.
  • Встроенный навигатор с поддержкой самых популярных программ.
  • Внешняя память – до 32 Гб.
  • Многоязычное экранное меню, включая русский и английский язык.
  • Форматы ФМ/АМ, ТВ-тюнер.
  • Усилитель – 45 Вт с четырьмя каналами.
  • Отдельный выход на сабвуфер.
  • Дистанционный пульт управления.

Цена этого аппарата начинается от девяти тысяч рублей. В комплекте идет руководство по эксплуатации, антенна, стилус.

Выбор китайской магнитолы 2 DIN на представленных моделях не ограничивается. Произведен обзор одних из самых востребованных приборов в своей категории.

Настройки подключения автомагнитол к интернету

С началом продаж магнитол, имеющих возможность выхода в интернет через подключаемый USB-модем, нам начали задавать вопросы о том, как правильно настраивать параметры интернет-соединения. В этой статье мы приводим ответы на эти вопросы.

При установке магнитолы в автомобиль выведите шнур с USB-разъемом для модема в перчаточный отсек автомобиля, чтобы иметь доступ к модему без разборки панели. Мало ли — вдруг вы решите сменить оператора, если у другого окажутся лучше тарифы. В магнитолах серии W2 это серый шнур на задней панели аппарата, который не вытаскивается из магнитолы. Если будете выводить оба шнура USB (для модема и для флэшки) в одно и то же место, пометьте как-нибудь где какой, чтобы потом не перепутать.

Ну вот, магнитола установлена и подключена. Самое время сесть дома за компьютером и не спеша выбрать для себя нужный тариф у одного из операторов сотовой связи. Такой, чтобы и интернет был в нужных «дозах» на нормальных скоростях, и модем прилагался, и карман особо не напрягала покупка этого необходимого аксессуара. Выход в интернет тестируется нами на модемах Huawei E150, E160G, E1750 и E1550

, купленных у оператора МТС

По данным производителя, аппараты в настоящее время поддерживают большинство модемов Huawei.Модемы компании ZTE пока не поддерживаются — обращайте внимание на марку модема при приобретении его у оператора. Например, Билайн часто продает модемы ZTE

Если и с другими модемами возникают нюансы, пишите нам об этом — попробуем помочь разобраться.
