Ford escort

Блок предохранителей и реле в салоне

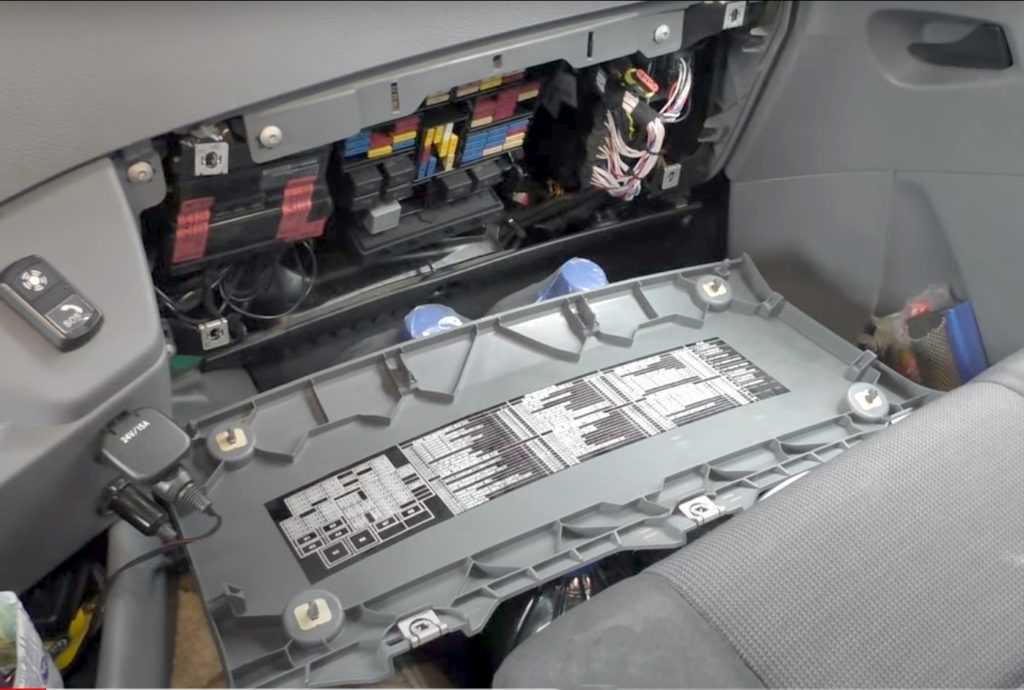

Основной блок с предохранителями и реле находится в салоне, за защитной крышкой.

Общая схема

Описание предохранителей

Назначение реле

• К1 — Реле режимов стеклоочистителя
• К2 — Реле торможения стеклоочистителя
• К3 — Реле фары сцепки
• К4 — Реле звукового сигнала
• К5 — Реле подогрева топлива
• К6 — Реле блокировки опрокидывания кабины
• К7 — Реле блокировки отключения АКБ
• К8 — Реле кондиционера

Хотите помочь дополнить материал, пишите в комментарии.

Блок предохранителей и реле в салоне Форд Транзит 7

Монтажный блок расположен за бардачком. Для доступа необходимо снять сам бардачек.

Схема блока предохранителей и реле в салоне Форд Транзит 7

Описание

38 20А Очиститель заднего стекла 39 10А Передние и задние органы управления системой кондиционирования 40 5А Не используется 41 5А Тахограф 42 5А Система регулировки уровня световых пучков, главный выключатель (KL15) 43 20А Электрообогрев передних сидений 44 20А Звуковой сигнал 45 20А Переднее дополнительное гнездо питания 46 10А Обогрев боковых зеркал заднего вида, если установлен CAT 1 47 20А Предохранитель прикуривателя Форд Транзит 7 48 5А Питание катушек реле, зеркала с электроприводом 49 20А Заднее дополнительное гнездо питания 50 10А Дальний свет фар. левая сторона 51 10А Дальний свет фар. правая сторона 52 10А Ближний свет фар (левая сторона) 53 10А Ближний свет фар. правая сторона 54 30А Предохранитель цепей включения ближнего и дальнего света фар. подсветки при движении в дневное время, тахографа и вентилятора дополнительного топливного отопителя 55 40А Электродвигатель вентилятора отопителя 56 20А Электропривод стеклоподъемников 57 30А Электродвигатель вентилятора отопителя задней части салона 58 30А Электродвигатель переднего стеклоочистителя 59 30А Обогреватели заднего стекла и зеркал заднего вида 60 Резерв 61 60А Реле зажигания (KL5 #1) 62 60А Реле зажигания (KL5 #2)

Реле R11 Цепь включения ближнего света фар R12 Обогрев наружных зеркал (если установлена сигнализация CAT 1). гнездо электропитания (если сигнализация CAT 1 не установлена) R13 Фары — дальний свет R14 Звуковой сигнал R15 Подсветка при движении в светлое время R16 Программируемый топливный отопитель R17 Обогрев задних стекол или зеркал заднего вида (или обогрев правой части заднего стекла, если установлена сигнализация CAT 1) R18 Обогрев заднего стекла (правая сторона), если установлена сигнализация CAT 1 R19 Принудительная подача (KL15 #2) R20 Электро распределительная коробка со стороны пассажира KL15 (только автомобили с системой запуска/ остановки двигателя) R21 Принудительная подача (KL15 #1) R22 Обогрев ветрового стекла, правая сторона R23 Стеклоочиститель (высокая и низкая скорость очистки) R24 Очиститель заднего стекла R25 Стеклоочиститель (вкл. и выкл.) R26 Обогрев ветрового стекла, левая сторона

Где предохранитель головного устройства на Форд Транзит?

Мы будем сейчас поиск предохранителя в головном устройстве вашего Ford Transit . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Тем не менее, в зависимости от типа автомобильного радиоприемника, оно может находиться в двух разных местах. Обычно он подключается к 12-вольтовой розетке на центральной консоли. Мы узнаем два места где предохранитель автомагнитолы вашего Ford Transit можно определить.

Установка предохранителя штатной магнитолы на Форд Транзит

.Если у вас все еще есть оригинальное головное устройство на Ford Transit, предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь к руководству по эксплуатации вашего автомобиля. Вот шаги, которых нужно придерживаться до конца процесса:

Прочтите инструкцию на крышке блока предохранителей

узнать предохранитель автомагнитолы вашего Ford Transit , следует отметить как «Радио» или «звуковая система»

Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние.

Если он неисправен, замените его новым предохранителем. , в любом другом случае отнесите автомобиль к своему технику, чтобы он мог более внимательно изучить причину вашей проблемы.

После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другого производства на Форд Транзит

Наконец, мы выясним обстоятельства автомобильного радио, купленного в магазинах, и как обнаружить предохранитель автомагнитолы на Ford Transit в этом сценарии . Вот несколько шагов, которые нужно выполнить, чтобы получить доступ к этому предохранителю:

• Снимите автомагнитолу с вашего Ford Transit , как правило, вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
• За автомобильным радиоприемником вашего Ford Transit вы должны увидеть на проводах питания один черный блок предохранителей, откройте его, в нем вы обнаружите предохранитель автомобильного радиоприемника вашего Ford Transit.
• Это предохранитель из прозрачного стекла, так что теперь у вас будет возможность для замены предохранителя на вашем Ford Transit

Теперь ты знаешь как найти предохранитель автомобильного радиоприемника , если вы ищете других предохранители, такие как предохранитель стартера на Ford Transit, или предохранитель рупора, не думайте дважды, чтобы ознакомиться с нашими статьями, посвященными этим предохранителям.

Если вам нужно больше путеводителей по Ford Transit, перейдите на наш Ford Transit категория.

Audi A4 Club

Каждый электрический прибор в автомобиле нуждается только в определенном, точно установленном количестве тока. В соответствии с этим потреблением тока в данной электрической цепи, естественно, было определено поперечное сечение его провода. Если потребление тока в этой электрической цепи возрастает, например, за счет подключенного дополнительно потребителя или в результате короткого замыкания, то провод перегружается. При этом провод разогревается или даже накаливается, если вовремя не будет прервана подача тока. Именно это делают предохранители.

Для того чтобы ваш Audi A4 при появлении дефекта не оказался полностью обесточенным, в различные электрические цепи интегрированы предохранители. Хотя электрические цепи между аккумулятором, генератором, стартером и замком зажигания предохранителями не контролируются. Замена предохранителей Если должен быть заменен один из штекерных предохранителей, то для этих целей вы можете воспользоваться маленькими пластмассовыми щипцами, которые прикреплены к крышке коробки с предохранителями (на левой торцевой стороне приборной доски)

Обратите внимание на то, что в Audi A4 стоят предохранители меньшего размера (миниатюрные плавкие), чем в предшествующих моделях. Если новый предохранитель сразу перегорит, выясните, может быть, поставлен слишком слабый предохранитель

Если это не так, то по таблице предохранителей определите подключенные потребители и проверьте их по одному. В этом вам поможет соответствующая электрическая схема. В сомнительном случае отключите все потребители и снова поочередно подключите. Потребитель, при подключении которого перегорит предохранитель, был неисправен. Дополнительные предохранители При определенной расширенной комплектации на 8-местной опоре дополнительных реле слева под приборной доской размещаются вспомогательные предохранители. При этом чаще всего речь идет о так называемых термопредохранителях. Это предохранители, которые при перегрузке электрической цепи на определенное время прерывают поток тока, а затем снова восстанавливают соединение.

Внутри в облицовке (3) левой торцевой стороны приборной доски в зажиме находятся маленькие пластмассовые щипцы (2) для того, чтобы вынимать предохранители, и кривошип (4) для аварийного управления раздвижной крышей. На рисунке показано размещение предохранителей в коробке (1).

Таблица предохранителей В коробке предохранителей

На 8-местной дополнительной опоре

*Автоматический выключатель
