Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)
- К1 – реле очистителя фар;
- К2 – реле поворотников и аварийной сигнализации;
- К3 – реле стеклоочистителя лобового стекла;
- К4 – реле исправности ламп;
- К5 – реле стеклоподъемников;
- К6 – реле звукового сигнала;
- К7 – реле обогрева заднего стекла;
- К8 – реле дальнего света фар;
- К9 – реле ближнего света;
- F1-F20 – предохранители.
Номера штекеров блока ВАЗ 2109-09-099 для салона:
- Ш1-Ш4 – соединяется со жгутом приборной панели;
- Ш9 – соединяется с задним жгутом.
Номера для соединения в моторном отсеке:
- Ш5, Ш6 – соединяется передний жгут;
- Ш7,Ш8 – соединяется жгут проводов левого брызговика;
- Ш11 – соединяется жгут проводов короба воздухопритока.
В ваз 2109 как и во всех автомобилях семейства ваз используется коробка с предохранителями, чтобы обезопасить ваш автомобиль от коротких замыканий. Если кратко, у вас возникло короткое замыкание или же где-то в цепи повышенное напряжение, перегорает предохранитель, а не проводка. Каждый предохранитель отвечает за определенный электро прибор или датчик в вашем автомобиле, так вот о том какой предохранитель в блоке предохранителей на ваз 2109 за что отвечает, поговорим в этой статье.
Часто многие водителя ваз 2109 задаются вопросом, а где же у меня блок предохранителей в моей любимой девятке, так вот специально для вас я подготовил эту гифку, смотрим ниже.

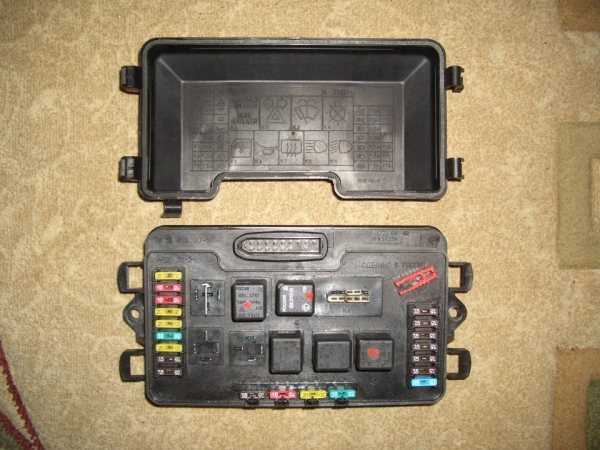

Где находится блок предохранителей ваз 2109
Блок предохранителей 2114-3722010-60

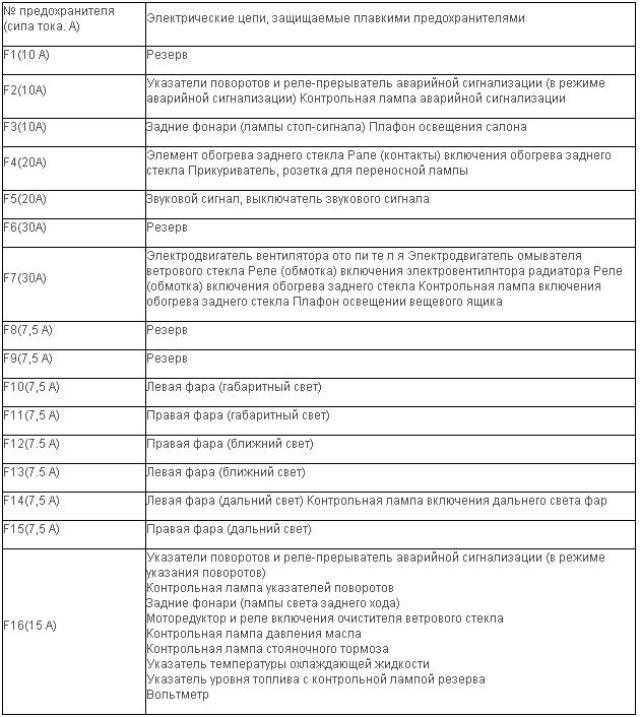

Каждый предохранитель в БП отвечает за определенную цепь, вот сводная таблица.
| Номер предохранителя | Сила тока | Цепь, которую он защищает |
| F1 | 10А | Резервный предохранитель |
| F2 | 10А | Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки |
| F3 | 10А | Задние фары стоп-сигнала, плафон подсветки салона |
| F4 | 20А | Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель |
| F5 | 20А | Звуковой сигнал (клаксон), выключатель клаксона |
| F6 | 30А | Резервный предохранитель |
| F7 | 30А | Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка |
| F8 | 7,5А | Резервный предохранитель |
| F9 | 7,5А | Резервный предохранитель |
| F10 | 7,5А | Левая габаритная фара |
| F11 | 7,5А | Правая габаритная фара |
| F12 | 7,5А | Правая фара ближнего света |
| F13 | 7,5А | Левая фара ближнего света |
| F14 | 7,5А | Левая фара дальнего света, контрольная лампа включения дальнего света |
| F15 | Правая фара дальнего света | |
| F16 | 15А | Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр |
| Номер реле | Функции |
| 1 | Работоспособность элементов очистки передней оптики |
| 2 | Работоспособность двигателя омывателя заднего стекла |
| 3 | Защита от поломки лампы поворотных сигналов и световой сигнализации |
| 4 | Защита от выхода из строя моторчика стеклоочистителей лобового стекла |
| 5 | Позволяет определить работоспособность лампы |
| 6 | Защита от перенапряжения системы обогрева заднего стекла |
| 8 | Лампы дальних фар |
| 9 | Лампы ближних фар |
| 11 | Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя |
| 12 | Работа клаксона |
Блок предохранителей 17.3722
| 1 | 8 | Правая противотуманная фара |
| 2 | 8 | Левая противотуманная фара |
| 3 | 8 | |
| 4 | 16 | |
| 5 | 8 | |
| 6 | 8 | |
| 7 | 8 | |
| 8 | 16 | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
| 9 | 8 | |
| 10 | 8 | |
| 11 | 8 | |
| 12 | 16 | |
| 13 | 8 | Правая фара (дальний свет) |
| 14 | 8 | |
| 15 | 8 | Левая фара (ближний свет) |
| 16 | 8 | Правая фара (ближний свет) |
| К1 | Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06) | |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02) | |
| К3 | Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710) | |
| К4 | ||
| К5 | Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К6 | Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02) | |
| К7 | Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К8 | Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К9 | Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К10 | Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К11 | Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12) |
Где находятся предохранители ВАЗ-2108 2109 21099
Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.
Монтажный блок предохранителей 2114-3722010-18
- K1-реле включения очистителей фар;
- K2-реле-прерыватель указателей поворота и аварийной сигнализации;
- K3-реле стеклоочистителя ветрового окна;
- K4-реле контроля исправности ламп;
- K5-реле включения стеклоподъемников;
- K6 — реле включения звуковых сигналов;
- K7-реле включения электрообогрева заднего стекла;
- K8-реле включения дальнего света фар;
- K9-реле включения ближнего света фар;
- F1-F16 — плавкие предохранители
Монтажный блок предохранителей 2114-3722010-60
- K1 — Реле включения очистителей фар
- K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
- K3 — Реле очистителя ветрового стекла
- K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
- K5 — Реле включения стеклоподъёмников
- K6 — Реле включения звукового сигнала
- K7 — Реле включения обогрева заднего стекла
- K8 — Реле включения дальнего света фар
- K9 — Реле включения ближнего света фар
- F1 — F16 — Плавкие предохранители
- F1 — F20 — Запасные предохранители

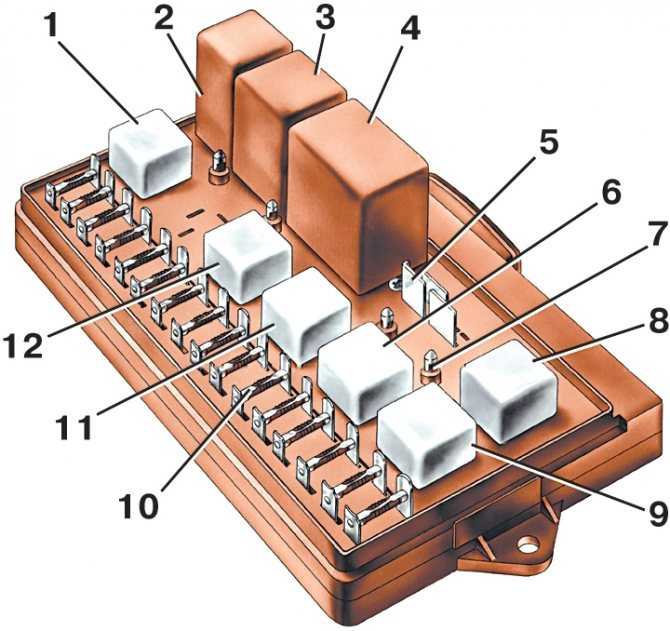

Монтажный блок предохранителей 17.3722
- 1 — реле включения очистителей фар (K6)
- 2 — реле времени омывателя заднего стекла (K1)
- 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
- 4 — реле стеклоочистителя (KЗ)
- 5 — контактные перемычки на месте реле контроля исправности ламп
- 6 — реле включения обогрева заднего стекла (K10)
- 7 — запасной предохранитель
- 8 — реле включения дальнего света фар (K5)
- 9 — реле включения ближнего света фар (K11)
- 10 — предохранитель
- 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
- 12 — реле включения звукового сигнала (K8)
Описание предохранителей монтажного блока для ВАЗ 2109, 2108, 21099
F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.
Цифры от 1 до 16 — монтажный блок старого образца 17.3722
| № предохранителя | Расшифровка |
|---|---|
| 1 (8 A)
F9 (7,5 A) |
Правая противотуманная фара |
| 2 (8 A)
F8 (7,5 A) |
Левая противотуманная фара |
| 3 (8 A)
F1 (10 A) |
Очистители фар (в момент включения).
Реле включения очистителей фар (контакты). Клапан включения омыва фар |
| 4 (16 A)
F7 (30 A) |
Очистители фар (в рабочем режиме).
Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
| 5 (8 A)
F16 (15 A) |
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.
Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
| 6 (8 A)
F3 (10 A) |
Задние фонари (лампы стоп-сигнала). Плафон освещения салона |
| 6 (8 A)
F6 (30 A) |
Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников |
|
7 (8 A) F10 (7,5 A) |
Фонари освещения номерного знака. Подкапотная лампа.
Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя |
| 8 (16 A)
F5 (20 A) |
Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).
Звуковой сигнал и реле его включения |
| 9 (8 A)
F10 (7,5 A) |
Левая фара (габаритный свет).
Левый задний фонарь (габаритный свет) |
| 10 (8 A)
F11 (7.5 A) |
Правая фара (габаритный сеет).
Правый задний фонарь (габаритный свет) |
| 11 (8 A)
F2 (10 A) |
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).
Контрольная лампа аварийной сигнализации |
| 12 (16 A)
F4 (20 A) |
Элемент обогрева заднего стекла.
Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель |
| 13 (8 A)
F15 (7,5 A) |
Правая фара (дальний свет) |
| 14 (8 A)
F14 (7.5) |
Левая фара (дальний свет).
Контрольная лампа включения дальнего света фар |
| 15 (8 A)
F13 (7,5 A) |
Левая фара (ближний свет) |
| 16 (8 A)
F12 (7,5 A) |
Правая фара (ближний свет) |
БП старого типа
Чтобы вы могли быть ознакомлены как с БП старого, так и нового образца, рассмотрим электрическую схему и назначение каждой отдельной коробки.
Устройство старого типа для ВАЗ 2108Предназначение предохранителей в блоке старого типа
Также необходимо рассказать нашим читателям и о назначении реле.
| Номер | Предназначение |
| 1 | Обеспечивает работоспособность компонента, предназначенных для очистки передних фар. |
| 2 | Данный компонент предназначен для обеспечения функциональности моторчика для очистки заднего стекла. |
| 3 | Этот ПП предназначен для защиты от поломки лампочек фар поворотников и аварийной сигнализации. |
| 4 | Реле обеспечивает функционирование двигатель дворников для ветрового стекла. |
| 5 | При помощи этого разъема для реле можно определить работоспособность лампы дальнего или ближнего света, лампочки салона. Для этого нужно только подключить лампу к гнезду. |
| 6 | Данное реле обеспечивает функционирование обогревателя стекла заднего вида. |
| 8 | Обеспечивает функционирование лампочек дальнего света. |
| 9 | Отвечает за работоспособность фонарей ближнего света. |
| 11 | Отвечает за функционирование вентилятора системы охлаждения. |
| 12 | Рулевой гудок. |
Блок нового типа
Ниже рассмотрим электросхему и предназначение элементов БП нового образца.
Схема компонентов БП нового образца
Также рассмотрим назначение каждого компонента БП.
Предназначение предохранителей в блоке нового типа
Ниже представлена таблица назначение компонентов в БП нового образца.
| Номер | За что отвечает |
| К1 | Данное реле обеспечивает функционирование омывателя заднего стекла. |
| К2 | Обеспечивает работу ламп поворотников, а также аварийной сигнализации. |
| К3 | Предназначение этой детали заключается в обеспечении работоспособности мотора очистителя ветрового стекла. |
| К4 | Этот компонент обеспечивает функционирование лампочек стоп-огней, а также габаритов автомобиля. |
| К5 | Данный компонент отвечает за функционирование лампочек дальнего света. |
| К6 | Данный компонент отвечает за работоспособность очистителя передних фар. |
| К7 | Седьмой по счету элемент обеспечивает функционирование движка для транспортных средств, оборудованных электрическими стеклоподъемниками. |
| К8 | Обеспечивает функционирование рулевого гудка. |
| К9 | Данное реле предназначено для защиты вентилятора системы охлаждения. |
| К11 | Отвечает за функциональность механизма устройства обогрева заднего стекла. |
| К12 | Обеспечивает работоспособность фонарей ближнего света. |
Пошаговая инструкция по замене
Непосредственно сама процедура замены в машинах с БП нового и старого образца фактически ничем не отличается. Разница есть только в назначении компонентов блока.
Для начала необходимо открыть капот и отключить от питания аккумулятор. Любые работы по замене элементов, или в принципе связанные с электрикой, следует производить при отключенной АКБ.
В районе ветрового стекла, напротив водительского места, вам нужно найти ваш БП. Он скрывается за пластмассовой накладкой. Произведите демонтаж крышки, чтобы добраться до ПП.
С обратной стороны пластиковой накладки вы увидите нанесенную на крышку схему устройств, где размечено место нахождения, а также предназначение каждого предохранителя. К примеру, вам необходимо произвести смену элемента, обеспечивающего работу лампочек габаритов, освещения в салоне или топливного насоса. Чтобы найти вышедший из строя компонент, воспользуйтесь этим материалом или схемой, нанесенной на обратную сторону крышки. Для демонтажа ПП извлеките его при помощи специального пинцета. Если вам необходимо заменить реле, то вытащите его, покачивая вверх и вниз.
Замените вышедший из строя элемент на новый
Обратите внимание на номинал – он должен совпадать в обоих случаях. не забудьте подключить аккумулятор.
Откройте капот и найдите БП, установленный под ветровым стеклом в районе водительского места. Отогните защелки блока и отсоедините фиксаторы, после чего демонтируйте крышку БП. При помощи пинцета демонтируйте выгоревший компонент. Определите неработоспособность элемента по выгоревшей плавкой нити. На место вышедшей из строя детали установите новую, при этом соблюдая цифровой номинал, указанный на пластиковом корпусе.
Видео «Переделка БП на примере ВАЗ 2109»
В данном видео показана процедура переделки БП старого типа на новый на примере автомобиля ВАЗ 2109.
Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями
БП нового образца
Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.
Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

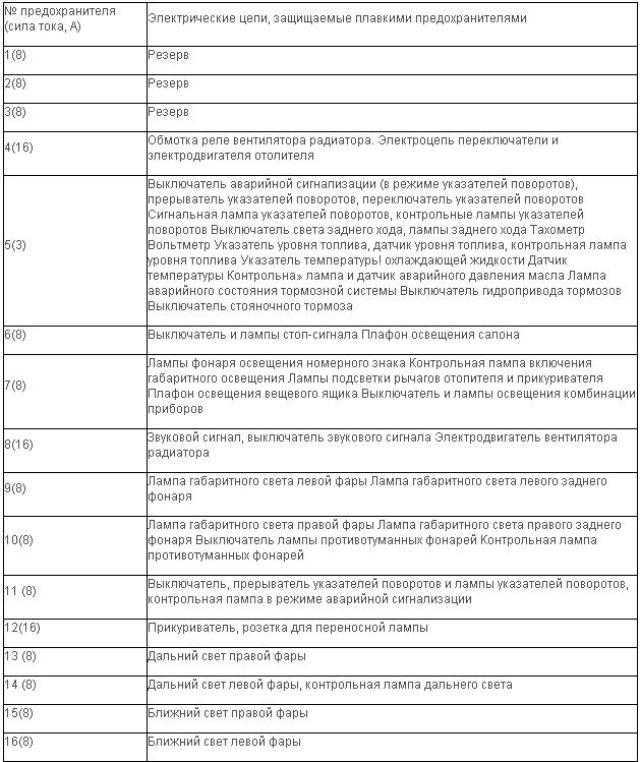

| Номер предохранителя | Номинальный ток | Электрическая цепь, за которую отвечает |
| 1. | 8А | Резервный предохранитель |
| 2. | 8А | Резервный предохранитель |
| 3. | 8А | Резервный предохранитель |
| 4. | 16А | Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки |
| 5. | 3А | Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза |
| 6. | 8А | Выключатель и лампочки стоп-сигнала, плафон подсветки салона |
| 7. | 8А | Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка |
| 8. | 16А | Клаксон, выключатель клаксона, электромотор вентилятора радиатора |
| 9. | 8А | Лампа левых габаритов, лампа левых задних габаритов |
| 10. | 8А | Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок |
| 11. | 8А | Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки |
| 12. | 16А | Прикуриватель, розетка для лампы переноски |
| 13. | 8А | Дальний свет правой фары |
| 14. | 8А | Дальний свет левой фары, контрольная лампа дальней оптики |
| 15. | 8А | Ближний свет правой фары |
| 16. | 8А | Ближний свет левой фары |
Реле
Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.
| Номер реле | Его функции |
| К1 | Без него двигатель омывателя заднего стекла работать не будет |
| К2 | Отвечает за работу ламп поворотников и световую сигнализацию |
| К3 | Обеспечивает работы стеклоочистителя лобового стекла |
| К4 | Защищает лампы стоп сигналов и габариты автомобиля |
| К5 | Обеспечивает работу фонарей дальнего света |
| К6 | Гарантирует работу устройства омывателя оптики |
| К7 | Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле |
| К8 | Звуковой сигнал или просто клаксон |
| К9 | Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя |
| К11 | Отвечает за работу устройства обогрева заднего стекла |
| К12 | Обеспечивает работу фонарей ближнего света |
Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.
Как починить неисправности стартера своими руками
Электрическая составляющая стартера состоит из таких конструктивных элементов:
- обмотка;
- щеточный узел;
- втягивающее реле.
Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.
Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.
Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.
Починить втягивающее реле ВАЗ-2109 удается 2 способами:
- Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
- Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.
Дело в том, что в агрегатах, устанавливаемых на ВАЗ-2114, на контактные плоскости наносят слой сплава цветных металлов, которые минимизируют риск окисления и получения эрозий. При зачистке вы своими руками счищаете этот слой, поэтому нет ничего удивительного, когда деталь снова быстро выходит из строя.
Чтобы починить стартер на ВАЗ-2109, если он не крутится и не слышен характерный щелчок зажигания, возможно, потребуется проверить состояние щеточного узла. Принимайтесь за разборку стартера, если щетки изношены, признаки будут видны сразу. Что касается сгорания обмоток, определить эту неисправность легко по цвету и характерному паленому запаху.
БП старого типа
Чтобы вы могли быть ознакомлены как с БП старого, так и нового образца, рассмотрим электрическую схему и назначение каждой отдельной коробки.
Устройство старого типа для ВАЗ 2108
Предназначение предохранителей в блоке старого типа
Также необходимо рассказать нашим читателям и о назначении реле.
| Номер | Предназначение |
| 1 | Обеспечивает работоспособность компонента, предназначенных для очистки передних фар. |
| 2 | Данный компонент предназначен для обеспечения функциональности моторчика для очистки заднего стекла. |
| 3 | Этот ПП предназначен для защиты от поломки лампочек фар поворотников и аварийной сигнализации. |
| 4 | Реле обеспечивает функционирование двигатель дворников для ветрового стекла. |
| 5 | При помощи этого разъема для реле можно определить работоспособность лампы дальнего или ближнего света, лампочки салона. Для этого нужно только подключить лампу к гнезду. |
| 6 | Данное реле обеспечивает функционирование обогревателя стекла заднего вида. |
| 8 | Обеспечивает функционирование лампочек дальнего света. |
| 9 | Отвечает за работоспособность фонарей ближнего света. |
| 11 | Отвечает за функционирование вентилятора системы охлаждения. |
| 12 | Рулевой гудок. |
Блок нового типа
Ниже рассмотрим электросхему и предназначение элементов БП нового образца.
Схема компонентов БП нового образца
Также рассмотрим назначение каждого компонента БП.
Предназначение предохранителей в блоке нового типа
Ниже представлена таблица назначение компонентов в БП нового образца.
| Номер | За что отвечает |
| К1 | Данное реле обеспечивает функционирование омывателя заднего стекла. |
| К2 | Обеспечивает работу ламп поворотников, а также аварийной сигнализации. |
| К3 | Предназначение этой детали заключается в обеспечении работоспособности мотора очистителя ветрового стекла. |
| К4 | Этот компонент обеспечивает функционирование лампочек стоп-огней, а также габаритов автомобиля. |
| К5 | Данный компонент отвечает за функционирование лампочек дальнего света. |
| К6 | Данный компонент отвечает за работоспособность очистителя передних фар. |
| К7 | Седьмой по счету элемент обеспечивает функционирование движка для транспортных средств, оборудованных электрическими стеклоподъемниками. |
| К8 | Обеспечивает функционирование рулевого гудка. |
| К9 | Данное реле предназначено для защиты вентилятора системы охлаждения. |
| К11 | Отвечает за функциональность механизма устройства обогрева заднего стекла. |
| К12 | Обеспечивает работоспособность фонарей ближнего света. |
Пошаговая инструкция по замене
Непосредственно сама процедура замены в машинах с БП нового и старого образца фактически ничем не отличается. Разница есть только в назначении компонентов блока.
Для начала необходимо открыть капот и отключить от питания аккумулятор. Любые работы по замене элементов, или в принципе связанные с электрикой, следует производить при отключенной АКБ.
В районе ветрового стекла, напротив водительского места, вам нужно найти ваш БП. Он скрывается за пластмассовой накладкой. Произведите демонтаж крышки, чтобы добраться до ПП.
С обратной стороны пластиковой накладки вы увидите нанесенную на крышку схему устройств, где размечено место нахождения, а также предназначение каждого предохранителя. К примеру, вам необходимо произвести смену элемента, обеспечивающего работу лампочек габаритов, освещения в салоне или топливного насоса. Чтобы найти вышедший из строя компонент, воспользуйтесь этим материалом или схемой, нанесенной на обратную сторону крышки. Для демонтажа ПП извлеките его при помощи специального пинцета. Если вам необходимо заменить реле, то вытащите его, покачивая вверх и вниз.
Замените вышедший из строя элемент на новый
Обратите внимание на номинал – он должен совпадать в обоих случаях. не забудьте подключить аккумулятор.
Откройте капот и найдите БП, установленный под ветровым стеклом в районе водительского места. Отогните защелки блока и отсоедините фиксаторы, после чего демонтируйте крышку БП. При помощи пинцета демонтируйте выгоревший компонент. Определите неработоспособность элемента по выгоревшей плавкой нити. На место вышедшей из строя детали установите новую, при этом соблюдая цифровой номинал, указанный на пластиковом корпусе.
Видео «Переделка БП на примере ВАЗ 2109»
В данном видео показана процедура переделки БП старого типа на новый на примере автомобиля ВАЗ 2109.
Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Почему на ВАЗ 2109 не работает омыватель заднего и лобового стекла: возможные причины
Банальным поводом утверждения о неисправности может послужить отсутствие в бачке омывающей жидкости. При этом моторчик жужжит, а эмульсия с распылителей не подается. Поломкой это не назовешь.
Вода в емкости есть, но не разбрызгивается. Такое стечение обстоятельств менее приятно – возможно из строя вышел один из электрических компонентов. Теряться не стоит. Лучше поискать в блоке предохранителей слот F7. Двухконтактная пластинка, вставленная в него, должна быть целой. Если повреждена, тогда деталь подлежит замене.
Вполне возможно, что дело вовсе не в предохранителе. Машины девятого семейства далеко не новые, поэтому могут быть проблемы с любым из узлов электросети:
- моторчик;
- электромагнитные клапаны;
- подрулевой переключатель;
- проводка.
Если на ВАЗ 2109 не работает штатный омыватель лобового стекла, а сзади вода из форсунки брызгает, то, скорее всего, накрылся передний электромагнитный клапан. Суть диагностики: меняем местами функциональное предназначение клапанных устройств. Для этого переключаем клеммы питания с заднего ЭМК на передний. Ежели дело действительно в неисправной заслонке, то теперь жидкость будет распыляться на переднее стекло, а сзади будет молчание. Выход очевиден – менять.
Подрулевой переключатель – узел хоть и долговечный, но от поломки не застрахован. Проверить единицу можно в один счет. Нажимая «на себя» подается плюс на моторчик и клапан. Дальше дело техники – помощник держит рычаг, а исполнитель под капотом мультиметром замерит напряжение между плюсовым проводом и массой: должно быть 12 Вольт.
Если на приборе 0 В, спешить с утилизацией подрулевого лепестка не стоит. Следует оценить работоспособность провода, идущего от переключателя к моторчику и клапанам. Соединяем концы тестером и смотрим сопротивление. Нулевое значение в Омах свидетельствует о целостности проводки.
