Блок предохранителей тойота королла

Блоки под капотом

Схема расположения

Общая схема расположения блоков под капотом

Описание

1. Блок управления двигателем
2. Основной блок предохранителей и реле
3. Реле свечей накала
4. Блок управления вентилятором системы охлаждения
5. LHD: Реле очистителей фар
6. Блок управления форсунками (EDU)
7. Блок реле
8. Бензин: Блок управления тормозной системой
9. Дизель: Блок управления тормозной системой

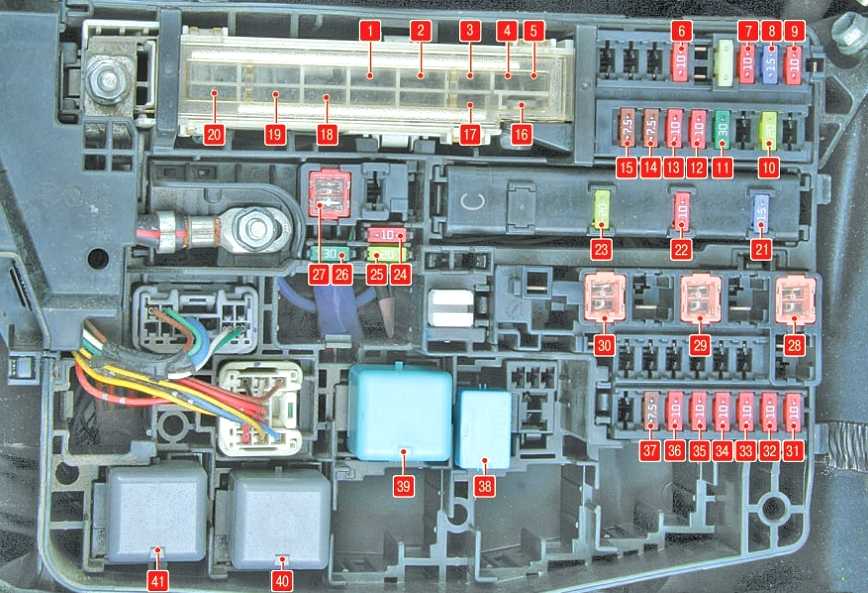

Основной блок предохранителей и реле

Устанавливается в левой части под копотного пространства.

Вариант 1

Схема

Назначение

F1	30А H-LP CLN Омыватель фар
F2	45А RDI FAN Вентилятор системы охлаждения
F3	30А ABS NO.3 ABS и VSC
F4	50А ABS NO.1 ABS и VSC
F5	50А HTR Кондиционер
F6	10А ECU-B2 Роботизированная коробка передач, кондиционер, система Smart Entry
F7	10А ECU-B Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стекло подъемников
F8	15А RAD NO.1 Аудиосистема
F9	10А DOME Освещение салона, освещение багажника, система Smart Entry
F10	20А STRG LOCK Система блокировки рулевого управления
F11	30А AM2 Система пуска двигателя, система Smart Entry, система впрыска
F12	10А ETCS Система управления дроссельной заслонкой
F13	10А TURN-HAZ Указатели поворота и аварийная сигнализация
F14	7,5А ALT-S Система зарядки АКБ
F15	7,5А AM2 NO.2 Блок управления электро оборудованием
F16	50А H-LP MAIN Головные фары
F17	50А P/I Система впрыска топлива
F18	80А GLOW Система предпускового подогрева двигателя (для дизелей)
F19	60А EPS Электро усилитель рулевого управления
F20	120А ALT Система зарядки АКБ
F21	15А IG2 Система впрыска топлива, система Smart Entry
F22	10А HORN Звуковой сигнал
F23	20А EFI MAIN Система впрыска топлива
F24	Резерв
F25	Резерв
F26	Резерв
F27	50А AMT Роботизированная коробка передач
F28	30А HTR SUB NO.3 Кондиционер
F29	30А HTR SUB NO.2 Кондиционер
F30	30А HTR SUB NO.1 Кондиционер
F31	10А H-LP LH LO Правая фара (ближний свет)
F32	10А H-LP RH LO Левая фара (ближний свет)
F33	10А H-LP LH HI Правая фара (дальний свет)
F34	10А H-LP RH HI Левая фара (дальний свет)
F35	10А EFI NO.1 Система впрыска
F36	10А EFI NO.2 Система впрыска
F37	7,5А IG2 NO.2 Система пуска, система Smart Entry
38	FR DEICER Реле вентилятора система охлаждения
39	IGT/INJ Реле переключателя света фар
40	AMT Реле роботизированной коробки передач
41	H-LP Реле фар

Вариант 2

Схема

Обозначение

1	30A CDS FAN Электрический вентилятор (ы) охлаждения
2	40A RDI FAN Электрический вентилятор (ы) охлаждения
3	30A ABS NO. 3 Анти блокировочная тормозная система, система контроля устойчивости автомобиля
4	50A ABS NO. 1 Анти блокировочная тормозная система, система контроля устойчивости автомобиля
5	50A HTR Система кондиционирования воздуха
6	120А ALT Система зарядки, RDI FAN, CDS FAN, ABS NO. 1, АБС НЕТ. 3, HTR, ПОД НОМЕР HTR. 1, HTR SUB NO. 3, ACC, CIG, METER, IGN, ECU-IG NO. 2, HTR-IG, дворник, шайба, ECU-IG NO. 1, AM1, ДВЕРЬ, СТОП, ПЕРЕДНЯЯ ДВЕРЬ, ПИТАНИЕ, ЗАДНЯЯ ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ, OBD, ACC-B, FR FOG, DEF, MIR HTR, ЗАДНЯЯ ЧАСТЬ, ПАНЕЛЬ
7	60А EPS Электро усилитель руля
8	80А GLOW  Свечи
9	50А P/I EFI MAIN, HORN, IG2
10	50А H-LP MAIN Фары
11	10А EFI NO. 2 Система контроля выбросов
12	10А EFI NO. 1 Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
13	10А H-LP RH HI Правая фара (дальний свет)
14	10А H-LP LH HI Левая фара (дальний свет)
15	10А H-LP RH LO Правая фара (ближний свет)
16	10А H-LP LH LO Левая фара (ближний свет)
17	10А ETCS Электронная система управления дроссельной заслонкой
18	10А TURN-HAZ Указатели поворота, аварийные мигалки
19	7,5А ALT-S Система зарядки
20	7,5А AM2 NO. 2 Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска
21	30А AM2 Система запуска
22	20А STRG LOCK Система блокировки рулевого управления
23	7,5А IG2 NO.2 Система запуска
24	10А ECU-B2 Система кондиционирования воздуха
25	10А ECU-B Главный ЭБУ корпуса, датчик и измерители
26	15А RAD NO. 1 Аудио система
27	10А DOME Освещение багажника, система смарт-ключей
28	30А AMP Аудио система
29	10А MAYDAY
30	10А SPARE Запасной предохранитель
31	30А SPARE Запасной предохранитель
32	20А SPARE Запасной предохранитель
33	20А EFI MAIN Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, EFI NO. 1, EFI NO. 2
34	10А HORN -Сигнал
35	15А IG2 Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, IGN, METER
36	7,5А ST Стартер
37	30А HTR SUB NO. 1 Нагреватель PTC
38	30А HTR SUB NO. 3 Нагреватель PTC
39	15А PWR OUTLET/ INVERTER or PWR OUTLET Розетка, прикуриватель

Схема

Расшифровка

Признаки поломки

Как было сказано выше, в автомобиле имеются специальные элементы, которые защищают от короткого замыкания все имеющееся в нем электроприборы. Если в электрической цепи возникает короткое замыкание или перебой, то ток начинает расти, и чтобы защитить провода от возгорания нить расположенная в предохранителе перегорает.

Каждый плавкий элемент имеет свое обозначение, это сделано для того чтобы можно было быстро найти и заменить перегоревший элемент. Благодаря ножевидным контактам они легко извлекаются для замены из своего посадочного места.

Заменить их можно самостоятельно без какого либо специального оборудования.

Понять что он вышел из строя можно по состоянию соединительной проволоке, которая видна благодаря прозрачному пластиковому корпусу, но также случается такое что целостность корпуса нарушается, в результате чего он выходит из строя.

Блок предохранителей в подкапотном пространстве

Предохранители находятся в блоке, который расположен под капотом, как показано на рисунке:

На рисунке ниже показано обозначение предохранителей согласно позициям.

В таблице приведены назначение предохранителей, их позиционный номер и номинал.

Позиция F	Назначение	Номинал
1	Фар омыватель	30 Ампер
2	Электропривод системы охлаждения	45 Ампер
3	АБС и VSC	30 Ампер
4	АБС и VSC	50 Ампер
5	Электровентилятор кондиционера	50 Ампер
6	КПП роботизированная	10 Ампер
7	Приборная панель, ЭБУ блок управления кузовом, замок центральный, стеклоподъемники, VSC.	10 Ампер
8	Магнитола	15 Ампер
9	Осветительные приборы салона и багажника	10 Ампер
10	Блокиратор руля	20 Ампер
11	Стартер, управление впрыском	30 Ампер
12	Дроссельной заслонкой управление	10 Ампер
13	Поворотники, аварийка	10 Ампер
14	Цепи управления током заряда аккумуляторной батареи	7.5 Ампер
15	Блок контроля кузовом	7.5 Ампер
16	Свет головной	50 Ампер
17	ЭБУ	50 Ампер
18	Предподогрев свечей накала	80 Ампер
19	Усилитель руля электрический	60 Ампер
20	Цепи заряда аккумулятора	120 Ампер
21	ЭБУ	15 Ампер
22	Сигнал звуковой	10 Ампер
23	Электронный блок управления двигателем	20 Ампер
24	Запасной
25	Запасной
26	Запасной
27	Автоматическая коробка переключения переедая (робот)	50 Ампер
28	Система кондиционера управление	30 Ампер
29	Система кондиционера управление	30 Ампер
30	Система кондиционера управление	30 Ампер
31	Ближний правый свет	10 Ампер
2	Ближний левый свет	10 Ампер
33	Дальний правый свет	10 Ампер
34	Левый дальний свет	10 Ампер
35	Электронный блок управления двигателем	10 Ампер
36	Электронный блок управления двигателем	10 Ампер
37	Smart Entry система	7.5 Ампер

Блоки предохранителей в салоне

Блок предохранителей А Toyota Corolla 150 находится под перчаточным отсеком слева от водительского сиденья. Расположение изображено на рисунке:

Назначение и номинал предохранителей Тойота Королла 150 приведены в таблице:

Обозначение F	Цепь питания	Номинал
1	ЭБУ	30 Ампер
2	Поворотники	40 Ампер
3	Запасной	—

Расшифровка реле.

Обозначение R	Цепи управления
1	Главное реле поворотных индикаторных огней
2	Реле электропривода вентилятора печки
3	Реле по цепи «зажигание включено» №1

Блок В Тойота Королла 150 располагается ниже приборки. Внешний вид блока.

Схема позиций предохранителей показана на рисунке:

Обозначение F	Защищаемая цепь	Номинал
1	Предохранитель управления стартером, форсунками, АКПП блокированием	7.5 Ампер
2	Противотуманки	15 Ампер
3	Запасной
4	Цепи управления стартером, управление впрыском	25 Ампер
5	Система замка центрального	25 Ампер
6	Запасной
7	Стопы, цепи блока АБС, управление форсунками	10 Ампер
8	Питание разъема диагностического	7.5 Ампер
9	Задний ход, стеклообогреватель цепи управления зарядом аккумуляторной батареей, заднего вида зеркало, аварийка, поворотники, сигнализатор ремня безопасности	10 Ампер
10	Корректор светового потока фар, электроусилитель рулевого управления, АБС, система управления курсовой устойчивости, система многофункционального управления	10 Ампер
11	Стеклоомыватель	15 Ампер
12	Запасной
13	Очиститель лобового стекла	25 Ампер
14	Обогреватель боковых и задних зеркал. Кондишн	10 Ампер
15	Сидений подогрев	15 Ампер
16	Освещение передней панели, фонари задние, номерной знак освещение, габариты, противотуманки, управление форсунками, фары передние.	10 Ампер
17	Приборки освещение, освещение переключателей на руле, освещение бардачка	7.5 Ампер
18	Запасной
19	Стеклоподъемники управление передние	20 Ампер
20	Стеклоподъемник задний правый привод	20 Ампер
21	Стеклоподъемник задний левый привод	20 Ампер
22	Электропривод управления люком	20 Ампер
23	Прикуривател ь	15 Ампер
24	АКПП (блокировка), система аудио, блок управления кузовом Smart Entry	7.5 Ампер
25	Запасной
26	Обогреватель зеркал, ЭБУ	10 Ампер
27	Запасн.
28	Запасн.
29	Противотуманка задняя	7.5 Ампер
30	Блокиратор руля, блок управления подушек безопасности, КПП робот, ЭБУ	7.5 Ампер
31	Приборная панель	7.5 Ампер

Обозначение R	Наименование
1	Реле электропривода охлаждения
2	Реле света фар переключения
3	Реле КПП (робот)
4	Реле фар

Блок Б

Куда более массивный и обширный МБ с большим количеством деталей. Располагается слева от педалей. Найти его просто – там, где заканчивается пластмассовая обшивка, находится крышечка.

Схематически его можно изобразить вот так.

Назначение предохранителей:

1. Система стартера и подачи топлива, блок включения передачи.
2. Противотуманки.
3. Дополнительный.
4. Аналогично No1.
5. Центральная система безопасности.
6. Дополнительный.
7. Антиблокировочная система, сигнал «СТОП», система топливного впрыска.
8. Автомобильная система диагностики.
9. Огни заднего хода, обогрев задних стекол, а также управление его затемнением. Также он контролирует уровень заряда АКБ, сигнал не пристёгнутых ремней, поворотники и аварийную сигнализацию.
10. Система-автомат корректировки света фар, рулевой привод, система охлаждения. Также он отвечает за ABS, впрыск бензина, стереосистему, управленческий блок и умный ключ.
11. Стекольный омыватель.
12. Дополнительный.
13. Очиститель стекол.
14. Охлаждение салона, обогрев заднего стекла и зеркал.
15. Нагрев сидений.
16. Передние и задние фонари, освещение номера, габариты, подсветка торпеды, противотуманки и впрыск топлива.
17. Салонный свет, подсветка бардачка, торпеды и переключатели руля.
18. Дополнительный.
19. Передние подъемники стекла.
20. Задний подъемник стекла.
21. Передний.
22. Привод люка.
23. Предохранитель прикуривателя на Тойота Королла.
24. Стереосистема, блокиратор передачного включения, МБ контроля электрического оборудования, «Умный ключ».
25. Резерв.
26. Нагрев заднего стекла.
27. Доп.
28. Доп.
29. Задние противотуманки.
30. Система блокиратора руля, пассивная безопасность, роботизированная КПП.
31. Система контроля и измерения.

Предохранители Тойота Королла

В Тойота Королла E120 и Е150 (2008–2014 года выпуска) все электрические цепи защищены предохранителями. В случае коротких замыканий ток в электрической цепи возрастает в 7 раз и палит электрооборудование автомобиля. Для того чтобы этого не происходило, каждая цепь машины защищена плавким предохранителем, отвечающим за безопасность оборудования.

Суть его работы заключается в элементе, который плавится от больших токов, тем самым размыкая цепь. Это значит, что каждый защитный элемент является одноразовым, поэтому для восстановления работы цепи необходимо достать сгоревший и поставить новый.

Важно! Плавкие предохранители на Тойоте Королла необходимо ставить только нормируемого номинала. Если вы установите элемент номиналом меньше, то он сразу же сгорит, а если больше, то, наоборот: от больших токов скорее выйдет из строя электрооборудование, чем перегорит предохранитель

Предохранители в Corolla E150

Для удобства каждому номиналу предохранителей Тойота Королла 150 присваивается определенный цвет. Ниже приведена таблица с указанием цветов и номиналов, свойственных им.

Черный (1 А)	Розовый (4А)	Красный (10 A)	Белый (25 A)	Оранжевый (40 A)	Светло-желтый (80 A)
Серый (2 A)	Оранжевый (5А)	Голубой (15A)	Зеленый (30 А)	Голубой (60 А)	Сиреневый (100 А)
Фиолетовый (3 A)	Коричневый (7.5A)	Желтый (20 А)	Фиолетовый (35 А)	Коричневый (70 А)	Синий 110 А

Блоки в салоне

Общий принцип коммутации цепей питания подобен всем прочим автомобилям – предохранители, защищающие схемы от перегрузок и коротких замыканий, а также реле, преобразующие управляющие сигналы в силовые, компактно группируются в несколько модулей.

Это упрощает как разводку цепей, так и поиск неисправностей.

Схема расположения

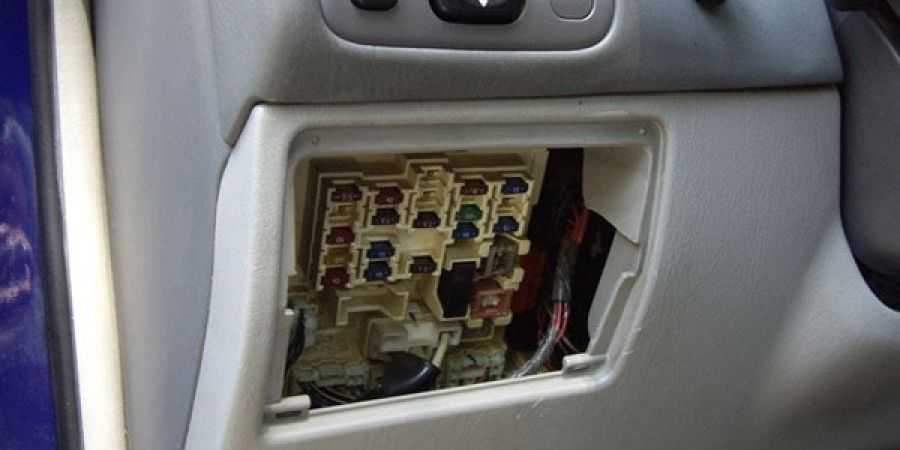

Блок салонных предохранителей находится под приборной панелью. Он закрыт крышкой с пластиковым фиксатором.

На внутренней стороне крышки имеется схема с кратким описанием конкретных предохранителей и их цепей, а также номинальным током каждого.

Расположение предохранителей

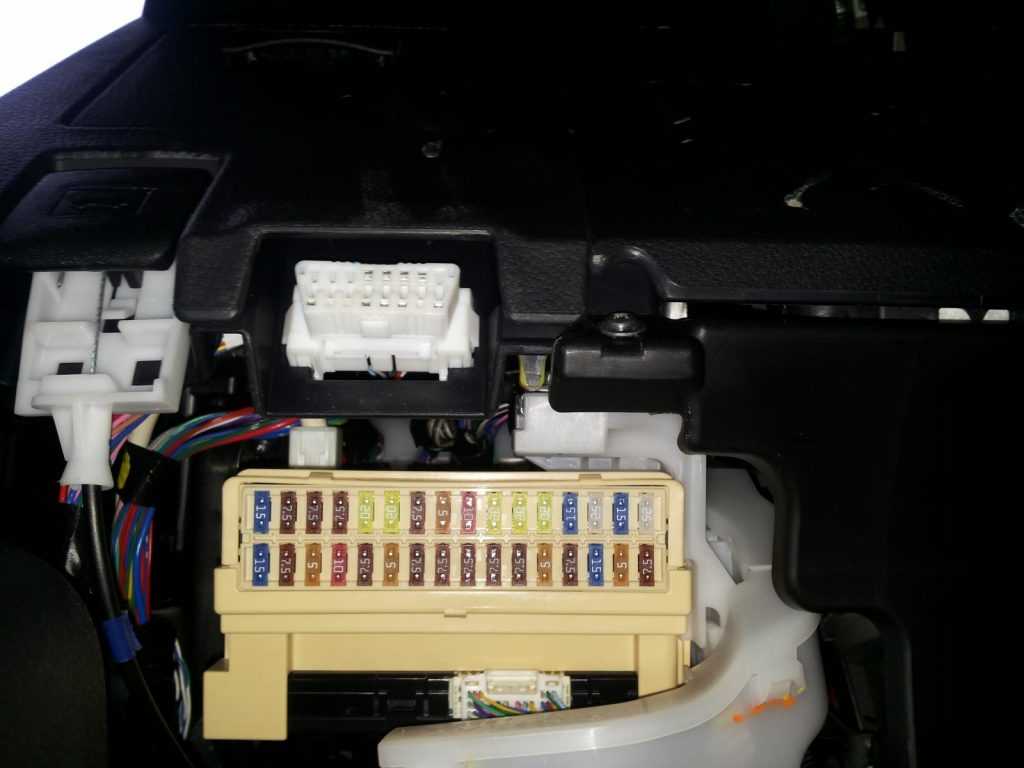

Предохранители ножевого типа в количестве 31 штуки размещены в два ряда с указанием номиналов и цветовой кодировкой. В зависимости от варианта исполнения автомобиля некоторые могут не использоваться, но присутствовать, являясь запасными.

Расшифровка предохранителей:

Более мощные приборы иной конструкции находятся под отдельной крышкой левее, их номиналы – 30 и 40 Ампер. Подогрев сидений применяется не на всех машинах.

Реле в салоне располагаются как в кластерах, так и отдельно. Реле зажигания (главное) стоит в блоке с мощными предохранителями слева под панелью, вместе с коммутаторами поворотов и отопителя.

Расположение верхнего блока предохранителей.

Расшифровка:

Блоки реле

Два дополнительных блока реле расположены под консолью. Отсюда управляются стартёр, противотуманный свет и вспомогательные цепи. Для доступа снимается панель консоли.

Первый блок.

Второй блок.

Отдельно устанавливаются реле стеклоочистителей и те, которые встроены в управляющие модули под передней панелью.

О видах плавких вставок

Плавкие вставки, устанавливаемые на машинах Тойота Королла, бывают трёх видов. Условно их обозначают вид А, вид В, вид С. Все они имеют разную конструкцию, поэтому неисправность каждого из них имеет свою особенность. Так у прибора вида А неисправность в виде перегоревшей нити можно увидеть только при снятом самом приборе. Перегоревшую нить можно увидеть сбоку, между контактами, тем самым узнать, нужно её менять или нет.

Плавкие вставки вида В устроены несколько иначе. Состояние токопроводящей нити можно увидеть, а также проверить целостность, не вынимая её из гнезда. Это видно, если посмотреть на вставку сверху. То же самое можно сказать и о приборах вида С, они отличаются только видами плавких вставок.
