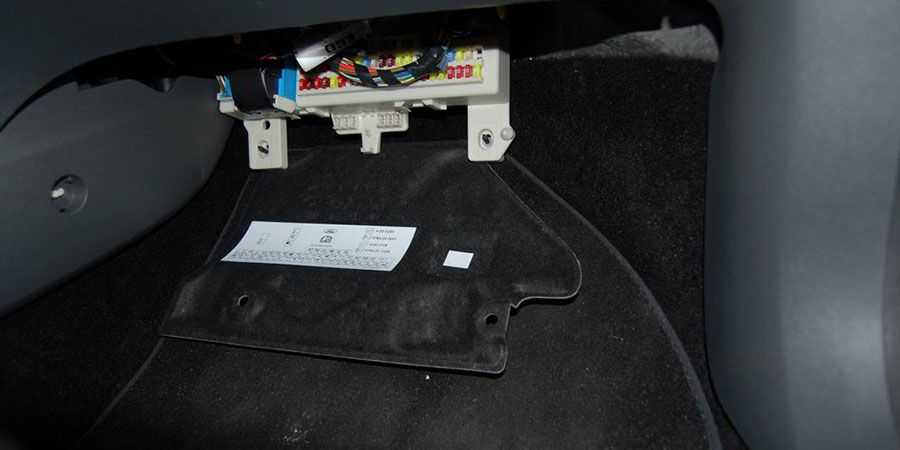

Монтажный блок под торпедой: замена предохранителей
Обозначение предохранителей в салоне Ford Fiesta/Fusion
| Номер предохранителя (сила тока) | Цвет | Защищаемая цепь |
| F1 | — | Резерв |
| F2 | — | Прицеп |
| F3 | — | Прицеп |
| F4 (10 А) | Красный | Система отопления (кондиционирования) и вентиляции салона |
| F5 (20 А) | Желтый | Антиблокировочная система (ABS) |
| F6 (30 А) | Зеленый | Антиблокировочная система (ABS) |
| F7 (15 А) | Синий | Коробка передач Durashift EST |
| F8 (7,5 А) | Коричневый | Электропривод наружных зеркал заднего вида |
| F9 (10 А) | Красный | Левая фара ближнего света |
| F10 (10 А) | Красный | Правая фара ближнего света |
| F11 (15 А) | Синий | Освещение при движении в светлое время суток |
| F12 (15 А) | Синий | Цепь питания системы впрыска, ЭБУ системы впрыска |
| F13 (20 А) | Желтый | Система управления двигателем (дизель) |
| F14 (30 А) | Зеленый | Стартер |
| F15 (20 А) | Желтый | Топливный насос |
| F16 (3 А) | Фиолетовый | Цепь питания реле системы впрыска, ЭБУ системы впрыска |
| F17 (15 А) | Синий | Переключатель приборов наружного освещения |
| F18 (15 А) | Синий | Автомагнитола |
| F19 (15 А) | Синий | Освещение при движении в светлое время суток |
| F20 (7,5 А) | Коричневый | Панель приборов, таймер отключения, фонарь освещения номерного знака |
| F21 | — | Резерв |
| F22 (7,5 А) | Коричневый | Габаритный свет левого борта |
| F23 (7,5 А) | Коричневый | Габаритный свет правого борта |
| F24 (20 А) | Желтый | Центральный замок и звуковой сигнал охранной сигнализации |
| F25 (15 А) | Синий | Аварийная световая сигнализация |
| F26 (20 А) | Желтый | Электрообогрев заднего стекла двери задка |
| F27 (15 А) | Синий | Звуковой сигнал |
| F28 (3 А) | Фиолетовый | Аккумулятор, стартер |
| F29 (15 А) | Синий | Прикуриватель |
| F30 (15 А) | Синий | Система зажигания |
| F31 (10 А) | Красный | Переключатель приборов наружного освещения |
| F32 (7,5 А) | Коричневый | Электрообогрев наружных зеркал заднего вида |
| F33 (7,5 А) | Коричневый | Переключатель приборов |
| F34 | — | Резерв |
| F35 (7,5 А) | Коричневый | Подогрев передних сидений |
| F36 (30 А) | Зеленый | Стеклоподъемники |
| F37 (3 А) | Фиолетовый | Антиблокировочная система (ABS) |
| F38 (7,5 А) | Коричневый | Электронный блок общего назначения |
| F39 (7,5 А) | Коричневый | Подушки безопасности |
| F40 (7,5 А) | Коричневый | Автоматическая коробка передач |
| F41 | — | Резерв |
| F42 (30 А) | Зеленый | Обогрев ветрового стекла |
| F43 (30 А) | Зеленый | Обогрев ветрового стекла |
| F44 (3 А) | Фиолетовый | Автомагнитола |
| F45 (15 А) | Синий | Стоп-сигналы |
| F46 (20 А) | Желтый | Стеклоочиститель и омыватель ветрового стекла |
| F47 (10 А) | Красный | Стеклоочиститель стекла двери задка |
| F48 (7,5 А) | Коричневый | Фонарь заднего хода |
| F49 (30 А) | Зеленый | Электродвигатель отопителя |
| F50 (20 А) | Желтый | Противотуманные фонари |
| F51 (15 А) | Синий | предохранитель прикуривателя ford fusion, ford fiesta |
| F52 (10 А) | Красный | Левая фара дальнего света |
| F53 (10 А) | Красный | Правая фара дальнего света |
Обозначение реле в салоне Ford Fiesta/Fusion
| Номер реле | Номинальная сила тока, А | Защищаемая цепь |
| R1 | 40 | Электропривод складывания наружных зеркал |
| R2 | 40 | Обогрев ветрового стекла |
| R3 | 70 | Система зажигания |
| R4 | 20 | Фары ближнего света |
| R5 | 20 | Фары дальнего света |
| R6 | 20 | Топливный насос |
| R7 | 40 | Стартер |
| R8 | 40 | Электровентилятор отопителя |
| R9 | 20 | Освещение при движении в светлое время суток |
| R10 | 20 | Зарядка аккумуляторной батареи |
| R11 | 40 | Система впрыска, ЭБУ системы впрыска |
| R12 | — | Резерв |
Многие люди, малознакомые с устройством автомобиля в целом, весьма неуверенно справляются с поиском и заменой предохранителей. Чтобы избежать проблем, рекомендуем следовать советам, приведенным ниже:
- Первым делом откройте бардачок и освободите его от содержимого.
- Далее сожмите его стенки и достаньте из приборной панели.
- Аккурат за крышкой расположены сами предохранители. Рекомендуем вам перед тем, как начать проводить замену, изучить причину поломки или перегорания. Не помешает руководствоваться схемой расположения, чтобы не перепутать элементы.
- Настоятельно не рекомендуется использовать проволоку или другие аналогичные самопальные запчасти вместо заводских плавких предохранителей. Это способно испортить как отдельно взятые элементы электрики, так и весь монтажный блок в целом.
- На задней части ящика есть схема, в которой четко обозначено, как добраться до деталей и выполнить замену. Действуйте согласно рекомендациям, и вы нивелируете риск возгорания или поломки.
- Возле коробки расположен пинцет, с помощью которого можно легко и удобно достать предохранители.
- Оцените на глаз, в каком состоянии находится перемычка. Даже не специалист заметит, если что-то случится с прозрачным пластиком. И непременно помните, что заменить нужно на деталь такой же маркировки и номинала мощности.
- Чтобы достать реле, нужно раскачать его из стороны в сторону с минимальными усилиями. Будьте осторожны, чтобы не повредить конструкцию.
Осталось только поставить деталь и собрать обратно бардачок по обратному алгоритму.
Блок предохранителей Audi A4 B5
Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.
Расположение предохранителей audi a4 в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.
Расположение блока предохранителей в салоне автомобиля.
С левой стороны сбоку панели.
1 — блок предохранителей
2 — пинцет для извлечения предохранителей
4 — кривошип для аварийного управления люком.
| Назначение предохранителей Ауди а4 | |
| 1 | 5А — Обогрев форсунок стеклоомывателя |
| 2 | 10А — Указатели поворотов |
| 3 | 5А — Реле омывателей фар. Освещение: перчаточног о ящика, моторного отделения, кондиционера, АКПП панели приборов |
| 4 | 5А — Освещение номерного знака |
| 5 | 10А — Панель приборов, подогрев сидений дисплей АКПП. переключатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни |
| 6 | 5А — Центральный замок |
| 7 | 10А — Системе ABS |
| 8 | 5А — Телефон |
| 9 | 10А — Обогрев зеркал и дверных замков |
| 10 | 5А — Корректор фар |
| 11 | 5А — Круиз-контроль |
| 12 | 10А — Встроенная диагностика |
| 13 | 10А — Стоп-сигналы |
| 14 | 10А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке |
| 15 | 10А — Панель приборов, АКПП , кондиционер, навигационная система |
| 16 | 5А — Система ABS |
| 17 | 10А — Обогрев дверных замков |
| 18 | 10А — правый дальний свет |
| 19 | 10А — Левый дальний свет |
| 20 | 15А — Правый ближний свет, электрокорректор фар |
| 21 | 15А — Левый ближний свет, электрокорректор фар |
| 22 | 5А — Правые габаритные огни |
| 23 | 5А — Левые габаритные огни |
| 24 | 25А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя |
| 25 | 30А — вентилятор отопителя, кондиционер |
| 26
27 |
30А — Обогрев заднего Стекла, обогрев зеркал, рециркуляция воздуха |
| 28 | 15А — Управление двигателем |
| 30 | 20А — Электропривод люка в крыше |
| 31 | 15А — Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем |
| 32 | 20А — Управление двигателем |
| 33 | 15А — предохранитель прикуривателя audi a4 |
| 34 | 15А — Управление двигателем |
| 35 | 30А — Электророзетка для прицепа |
| 36 | 15А — Телефон, радио |
| 38 | 15А — Освещение багажника, центральный замок |
| 39 | 15А — Аварийное освещение |
| 40 | 25А — Клаксон |
| 41 | 25А — Система ABS (гидромодулвтор/насос]42 |
| 42 | 40А — Вентилятор |
| 43 | 5А — S-контакт [центральный замок, радио, навигационная система) |
| 44 | 30А — Подогрев сидений |
Расположение реле Ауди А4.
У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле.
Центральное распределительное устройство — B. Реле обозначены черным цветом.
| 1 | Разгрузочное реле для контакта X |
| 2 | Реле звукового сигнала |
| 3 | Реле системы очистки рассеивателей фар |
| 4 | Реле автоматической коробки передач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой коробки передач |
| 5 | Реле прерывистого режима работы системы очистки и смывания |
| 6 | Реле топливного насоса или соответственно свечей накаливания |
Основная плата реле -A-.
| 3 | Реле электромагнитной муфты (система кондиционирования] |
| 4 | Блок управления сигнализаторами |
| 5 | Блок управления сигнализаторами |
| 7 | — |
| 8 | Реле фар дневного света |
| 9 | Реле фар света |
| 10 | Реле противотуманных фар |
| 11 | Блок управления для зеркала с функцией откидывания |
| 12 | Блок управления для зеркала с функцией откидывания |
| 13 | — |
| 14 | Предохранитель для специальной сигнальной системы |
| 15 | — |
| 16 | Предохранитель для специальной сигнальной системы |
| 17 | Предохранитель для таксометра |
| 18 | Предохранитель гидравлического насоса системы
Предохранитель передатчика |
Дополнительная плата реле Audi A4.
Расшифровка.
| 1 | Репе задних противотуманных огней |
| 2 | Реле режима работы вентилятора на максимальной скорости |
| 3 | Реле режима работы вентилятора на первой ступени |
| 4 | Реле блока управления стеклоподъемником |
| 5-15 | — |
| 16 | Предохранитель механизма перестановки сиденья |
| 17 | — |
| 18 | Предохранитель гидравлического насоса системы (ABS) |
| 19 | Предохранитель вентилятора радиатора |
| 20 | — |
| 21 | Реле обмотки переключения вентилятора радиатора |
| 22 | Реле задних стеклоподъемников |
| 23 | Реле передних стеклоподъемников |
| 24 | Реле системы центрального запирания и противоугонной системы |
Плата реле блока электроники в моторном отсеке.
Блок в салоне
Основной блок с предохранителями и реле находится в салоне, за бардачком. Чтобы добраться до него, нужно слегка сжать бока стены.
Фото — схема
Описание предохранителя
| F1 | Бронирование |
| F2 | Трейлер |
| F3 | Трейлер |
| F4 | 10A Внутреннее отопление (кондиционирование) и система вентиляции |
| F5 | 20А Антиблокировочная тормозная система (АБС) |
| F6 | 30А Антиблокировочная тормозная система (АБС) |
| F7 | 15A Коробка передач Durashift EST |
| F8 | 7,5А Электропривод наружных зеркал |
| F9 | 10А левый ближний свет |
| F10 | 10А Правый ближний свет |
| F11 | 15А Освещение при движении днем |
| F12 | 15A Цепь питания системы впрыска, ЭБУ системы впрыска |
| F13 | 20A Система управления двигателем (дизель) |
| F14 | 30А стартер |
| F15 | 20А топливный насос |
| F16 | 3A Цепь питания реле впрыска, ЭБУ впрыска |
| F17 | Выключатель наружного освещения 15А |
| F18 | Автомагнитола 15А |
| F19 | 15А Освещение при движении днем |
| F20 | 7,5А Приборная панель, таймер отключения, подсветка номерного знака |
| F21 | Бронирование |
| F22 | 7.5A Габаритный огонь левый |
| F23 | 7.5А Габаритный свет правый |
| F24 | 20A Центральный замок и звуковой сигнал |
| F25 | Аварийная световая сигнализация 15А |
| F26 | 20A Электрический обогреватель заднего стекла багажника |
| F27 | Рог 15А |
| F28 | Аккумулятор 3А, стартер |
| F29 | 15А прикуриватель |
| Ф30 | 15А система зажигания |
| F31 | Выключатель наружного освещения 10А |
| F32 | 7,5А Наружные зеркала с электрообогревом |
| F33 | Переключатель приборов 7,5 А |
| F34 | Бронирование |
| Ф35 | 7,5А подогрев передних сидений |
| Ф36 | 30А Электростеклоподъемники |
| F37 | 3А Антиблокировочная тормозная система (АБС) |
| F38 | 7.5A Электроника общего назначения |
| F39 | Подушки безопасности 7,5А |
| F40 | 7,5А автоматическая коробка передач |
| F41 | Бронирование |
| F42 | Обогрев лобового стекла 30А |
| F43 | Обогрев лобового стекла 30А |
| F44 | 3А автомобильное радио |
| F45 | 15А стоп-сигналы |
| F46 | 20А Стеклоочиститель и омыватель ветрового стекла |
| F47 | 10А Задний стеклоочиститель |
| F48 | Фонарь заднего хода 7,5 А |
| F49 | Двигатель отопителя 30А |
| F50 | 20А противотуманные фары |
| F51 | 15A Вспомогательный предохранитель прикуривателя |
| F52 | 10A Левая фара дальнего света |
| F53 | 10А Правый дальний свет |
Отметим, что Gem также отвечает за работу центрального замка, сигнализации, поворотников, стеклоочистителей, внутреннего освещения и диагностической системы — блока, расположенного под панелью приборов со стороны водителя за перчаточным ящиком.
Cхема расположения предохранителей в салоне Ford Focus 3
Расшифровано
| 56 | двадцать | Желтый | Мощность топливного насоса |
| 57-58 | — | — | Не используется |
| 59 | 5 | Коричневый | Источник питания пассивной противоугонной системы (PATS) |
| 60 | 10 | Красный | Внутреннее освещение, блок управления электростеклоподъемниками и наружными зеркалами, освещение перчаточного ящика, наружное освещение, люк на крыше |
| 61 | двадцать | Желтый | Предохранитель штекера прикуривателя ford focus 3 для подключения доп.оборудования |
| 62 | 5 | Коричневый | Модуль датчика дождя, датчик влажности, зеркало с автоматическим затемнением* |
| 63 | 10 | Красный | Адаптивный круиз-контроль* |
| 64 | — | — | Не используется |
| шестьдесят пять | 10 | Красный | Механизм открывания крышки багажника |
| 66 | двадцать | Желтый | Замок водительской двери |
| 67 | 7,5 | Бургундия | Экран аудиосистемы |
| 68 | пятнадцать | Красный | Замок рулевой колонки |
| 69 | 5 | Коричневый | Приборная доска |
| 70 | двадцать | Желтый | Центральный замок |
| 71 | 10 | Красный | Система отопления и кондиционирования |
| 72 | 7,5 | Бургундия | Электроусилитель руля |
| 73 | 5 | Коричневый | Автономное звуковое устройство, диагностический разъем |
| 74 | пятнадцать | Синий | Главный предохранитель дальнего света |
| 75 | пятнадцать | Синий | Передние противотуманные фары* |
| 76 | 10 | Красный | Фонари заднего хода |
| 77 | двадцать | Желтый | Насос омывателя фар |
| 78 | 5 | Коричневый | Выключатель питания (замок) или кнопка запуска |
| 79 | пятнадцать | Синий | Аудиосистема, сигнализация и кнопка блокировки дверей |
| 80 | двадцать | Желтый | Электрический люк* |
| 81 | 5 | Коричневый | Внутренний датчик движения, антенна |
| 82 | двадцать | Желтый | Моющий насос |
| 83 | двадцать | Желтый | Центральный замок |
| 84 | двадцать | Желтый | Замок водительской двери |
| 85 | 7,5 | Бургундия | Электродвигатель отопителя, блок SRS, переключатель обогрева сиденья, дополнительный обогреватель*, блок управления HVAC |
| 86 | 10 | Красный | Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира |
| 87-89 | — | Не используется |
