Митсубиси аутлендер 1 (аиртрек) предохранители и реле

Митсубиси Лансер 9 предохранители и реле

Mitsubishi Lancer 9 го поколения производился в 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. Наибольшую популярность получил седаны с бензиновыми двигателями объёмом 1,3 1,6 и 2,0 л и дизельные универсалы объёмом 1,8 л. В Японии известен под названием Lancer Cedia. В данной публикации мы покажем описание предохранителей и реле Митсубиси Лансер 9 со схемами блоков и фото-примерами исполнения. Отметим предохранитель прикуривателя.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блок в салоне

Он расположен за перчаточным ящиком в нижней части панели приборов.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

Схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Описание предохранителей

p, blockquote 10,0,0,0,0 —>

1	10A Система зажигания
2	7,5А Комбинация (панель) приборов
3	7,5A Фонари заднего хода, Реле управления автоматической коробкой передач
4	7,5А Система поддержания скорости
5	7,5A Система кондиционирования
6	7.5A Пульт управления наружными зеркалами
7	20A Очистители и омыватели, Электронный блок управления освещением
8	7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса
9	15A Прикуриватель
10	Резерв
11	7,5A Электропривод зеркал
12	7,5A АБС
13	10A Аудиосистема, Радио
14	15A Очиститель /омыватель заднего стекла
15	15A Диагностический разъем
16	10A Задний противотуманный фонарь
17	Резерв
18	10A Лампы освещения салона
19	30A Электродвигатель вентилятора отопителя
20	30A Обогреватель заднего стекла
21	20A Электродвигатель привода люка
22	10A Подогреватель сидений
23	10A Насос охлаждения промежуточного охладителя турбо компрессора
24	Резерв

Расшифровка реле

1. Реле топливного насоса (1)
2. Реле подогрева передних сидений
3. Реле топливного насоса (2)
4. Реле розетки для подключения дополнительного оборудования
5. Реле задних противотуманных фонарей
6. Реле электро стекло подъемников
7. Реле электродвигателя вентилятора отопителя
8. Реле обогревателя заднего стекла

Блоки под капотом

Устанавливаются в левой части моторного отсека. Состоят из главного блока предохранителей и реле и блока с реле

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

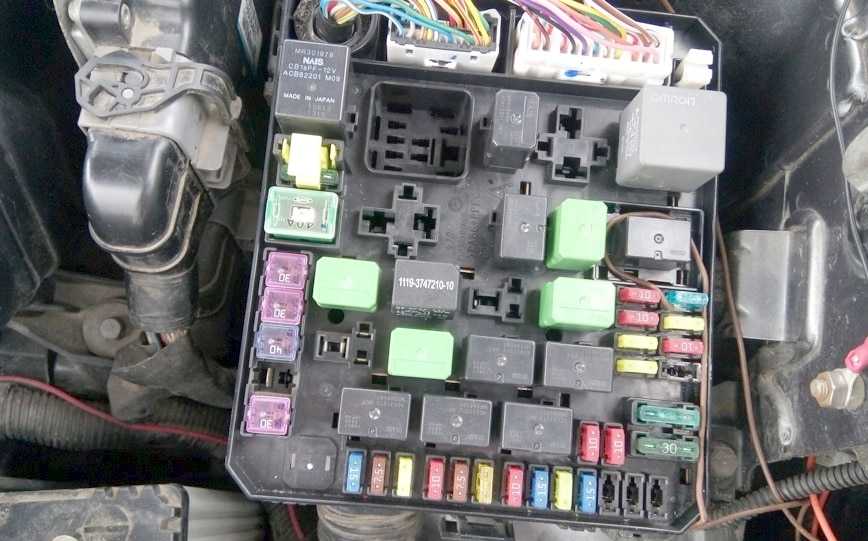

Фото пример

p, blockquote 15,1,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Основной блок

Схема

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Назначение предохранителей

p, blockquote 20,0,0,0,0 —>

1	60A Блок предохранителей/ реле приборной панели 80А Батарея
2	50A Электродвигатель вентилятора системы охлаждения
3	60A Система ABS
4	40A Цепи замка зажигания
5	30A Электропривод стеклоподъемников
6	15A Противотуманные фары
7	15A/20A Подогреватель сидений
8	10A Звуковой сигнал
9	20A Система управления двигателем
10	10A Электромагнитная муфта компрессора кондиционера
11	15A Стоп-сигналы
12	15A Обогреватель лобового стекла
13	7,5А Генератор
14	10A Аварийная сигнализация
15	20A Электронный блок управления КПП
16	10A Дальний свет правой фары
17	10A Дальний свет левой фары
18	10A Ближний свет правой фары
19	10A Ближний свет левой фары
20	7,5A Задний фонарь (правый)
21	7,5A Задний фонарь (левый)
22	10A Лампы освещения салона
23	10A Аудиосистема
24	15A Топливный насос
25	15A Разъем питания дополнительного оборудования

Обозначение реле

1. Резерв
2. Реле обогревателя лобового стекла
3. Реле разъема питания дополнительного оборудования
4. Реле звукового сигнала
5. Реле противотуманных фар
6. Реле электродвигателя вентилятора системы охлаждения

Блок с реле

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,1,0 —>

Описание

1. Реле электромагнитной муфты компрессора кондиционера
2. Реле системы управления двигателем
3. Реле электронного блока управления КПП
4. Реле зажигания
5. Реле блока управления дроссельной заслонкой
6. Резерв
7. Резерв

Главный предохранитель

Главный силовой предохранитель исполненный в виде плавкой вставки высокой мощности находится на плюсовой клемме аккумуляторной батареи.

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Дополнительная информация

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

p, blockquote 29,0,0,0,0 —>

Блоки под капотом

Основной блок

Расположен в левой части моторного отсека, недалеко от аккумулятора.

Фото — пример

Схема

Назначение предохранителей

1	Резерв
2	40А Система электро привода окон
3	40А Выключатель зажигания
4	10А Компрессор кондиционера
5	20А Двигатель вентилятора конденсатора
6	10А Фара дальнего света (левая)
7	10А Фара дальнего света (правая)
8	10А Фара ближнего света (левая)
9	10А Фара ближнего света (правая)
10	20А Контроль двигателя
11	7,5А Генератор переменного тока
12	15А Стоп-сигналы
13	10А Сигнал
14	20А Автоматическая коробка передач
15	10А Сигнальная лампа аварийной сигнализации
16	15А Топливный насос
17	15А Передние противотуманные фары
18	20А Аудио усилитель

Расшифровка реле

R1	Реле противотуманных фар
R2	Реле электро двигателя вентилятора конденсатора
R3	Резерв
R4	Стартер
R5	Реле звукового сигнала
R6	Подогреватель линии топливо подачи
R7	АКПП
R8	Главное реле системы впрыска
R9	Эл. маг. муфты компрессора кондиционера
R10	Ближний свет фар
R11	Дальний свет фар
R12	Реле электро приводов стекло подъемников
R13	Омыватель фар
R14	Резерв

Блок возле АКБ

Рядом с аккумулятором находится блок предохранителей выполненный в виде плавких вставок.

Схема

Описание

19	120А Генератор
20	100А Предохранители (№4, 5) располагающиеся в монтажном блоке в моторном отсеке; предохранители (№5, 6, 11, 12, 17, 18, 22, 23, 26) и плавкая вставка (№24) располагающиеся в монтажном блоке в салоне
21	30А Блок управления (ABS или ASC)
22	50А Реле неисправности системы ABS; блок управления системы ASC
23	120А Плавкие вставки (№2, 3) и предохранители (№10, 11, 12, 13, 14, 15, 16, 17, 18) располагающиеся в монтажном блоке в моторном отсеке
26	50А Подогревателя линии топливо подачи; подогреватель охлаждающей жидкости

Блок рядом с двигателем

Устанавливается преимущественно на дизельных моделях. Тут находятся реле отвечающие за подогрев дополнительного электрического отопителя.

Реле и предохранители в Акценте – схема монтажных блоков реле и предохранителей в Hyundai Accent Tagaz

Записаться КонтактыБлок реле и предохранителей под капотом:1 – предохранитель 100А цепи генератора;  2 – предохранитель 50А комплексный (цепей электропривода блокировки двери, аварийной сигнализации,  сигналов торможения, обогрева заднего стекла, звукового сигнала, лампы освещения салона, ЭБУ);  3 – предохранитель 30А цепи ламп головного и габаритного света;  4 – предохранитель 20А цепи блока управления двигателем;  5 – предохранитель 30А цепи пуска двигателя и катушек зажигания;  6 – предохранитель 20А цепи вентилятора радиатора системы охлаждения двигателя;  7 – разъем электропроводки;  8 – реле вентилятора отопителя;  9 – реле звукового сигнала;  10 – предохранитель 10А цепи лампы освещения салона;  11 – предохранитель 10А цепи головного устройства системы звуковоспроизведения;  12 – реле 2 вентилятора теплообменника конденсатора системы кондиционирования;  13 – реле муфты компрессора кондиционера;  14 -гнездо реле противотуманных фар;  15 – резервное гнездо предохранителя;  16 – предохранитель 15А регулятора холостого хода и датчика положения распределителного вала;  17 – предохранитель 10А цепи блока управления двигателем;  18 – реле вентилятора радиатора системы охлаждения двигателя;  19 – предохранитель 10А цепи включения кондиционера;  20 – реле 1 вентилятора теплообменника конденсатора системы кондиционирования;  21 – предохранитель 10А цепи блока управления двигателем;  22 – предохранитель 10А цепи муфты компрессора кондиционера;  23 -предохранитель 10А цепи звукового сигнала;  24 – предохранитель 15А цепи противотуманных фар;  25 – предохранитель 10А цепи правой лампы головного света;  26 – предохранитель 10А цепи левой лампы головного света;  27 – предохранитель 10А цепи ламп габаритного света правого борта автомобиля;  28 – предохранитель 10А цепи ламп габаритного света левого борта автомобиля;  29 – реле ламп габаритного света;  30 – резистор предварительного возбуждения генератора;  31 – реле стартера;  32 – предохранитель 20А цепи вентилятора теплообменника конденсатора системы кондиционирования;  33 – предохранитель 30А цепи электростеклоподъемников;  34 – предохранитель 30А цепи блока управления АБС;  35 – гнездо реле постоянно включенного ближнего света;  36 – реле топливного насоса;  37 – предохранитель 30А цепи блока управления АБС;  38,39 – гнездо диода;  40 – предохранитель 30А цепи вентилятора отопителя.  Предохранители в салоне (у левой ноги внизу):1 – предохранитель 10А цепи указателей поворота;  2 – предохранитель 10А цепей АБС, контрольных ламп в комбинации приборов;  3 – предохранитель 10А цепи комбинации приборов;  4 – предохранитель 15А цепи подушки безопасности;  5 – предохранитель 10А цепей блока управления двигателем, ламп света заднего хода, блока управления автоматической коробкой передач;  6 – предохранитель 10А цепи электрического привода блокировки двери (ЦЗ);  7 – предохранитель 10А цепи аварийной сигнализации;  8 – предохранитель 10А цепи сигналов торможения;  9 – предохранитель 20А цепи обогрева заднего стекла;  10 – предохранитель 10А цепей обмоток реле блок-фар, электростеклоподъемников, омывателя блок-фар (опция), вентилятора теплообменника конденсатора системы кондиционирования, вентилятора радиатора системы охлаждения двигателя, протизотуманных фар, противотуманного света в задних фонарях;  11 – предохранитель 20А цепи очистителя и омывателя ветрового стекла;  12 – предохранитель 10А цепи обогрева сиденья (опция);  13 – предохранитель 10А цепи АБС;  14 – резервное гнездо предохранителя;  15 – предохранитель 15А цепи прикуривателя;  16 – предохранитель 10А цепи наружных зеркал с электроприводом;  17 – предохранитель 10А цепи кондиционера;  18 – резервное гнездо предохранителя.  Блок реле в салоне (за маленьким бардачком, вид снизу):1 – реле электронного распределения тормозных усилий (EBD);  2 – реле противотуманного света в задних фонарях;  3 – главное реле системы управления двигателем (для наглядности крепление отсоединено);  4 – реле ламп головного света;  5 – реле очистителя и омывателя ветрового стекла;  6 – реле АБС;  7 – реле электростеклоподъемников;  8 – реле обогрева заднего стекла;  9 – реле звукового сигнализатора;  10 – реле указателей поворота и аварийной сигнализации.  Еще одно проблемное место с перемычками о котором многие и не догадываются. Блочок перемычек прячется между крылом и блоком предохранителей. Чтоб до него добраться нужно выкрутить один болт на 10 (слева) и ослабить другой на 10 (справа) – фиолетовые стрелки.

Блоки под капотом

Главный блок

Находится в левой части моторного отсека, рядом с аккумулятором.

Пример схемы с крышки блока

Схема

Обозначение

1	10А Освещение салона
2	10А Дальний свет
3	10А Задние габаритные огни
4	10А Задние габаритные огни
5	10А Аварийная сигнализация
6	30А Электро вентилятор климатического блока
7	30А Кондиционер
8	40А Система пуска
9	40А Выключатель (замок) зажигания
10	30А Стекло подъемники
11	30А Ближний свет
12	20А Система управления двигателем
13	80А Генератор
A	Реле электро вентилятора климатического блока
B	Реле фар головного света
C	Реле противотуманных фар
D	Реле стартера
E	Реле системы пуска

Блок на АКБ

Располагается на плюсовой клемме аккумуляторной батареи.

Назначение

• 16 — 60А Анти блокировочная система тормозов (ABS)
• 17 — 20А Противотуманные фары
• 18 — 80А Свечи накаливания

Дополнительные элементы

Рядом с основным блоков крепится дополнительный блок.

Схема

Описание

• 14 — 25А Электро вентилятор конденсора
• 15 — 10А Компрессор кондиционера
• J — резерв
• F — Реле компрессора кондиционера
• G — Реле электро вентилятора конденсора

Так же с правой стороны подкапотного пространства возможна установка некоторые реле.

Назначение

1. реле сигнала
2. реле АБС

Есть что добавить? Будем рады Ваши комментариям.

Блок под капотом

Находится с правой стороны моторного отсека.

Фото — пример

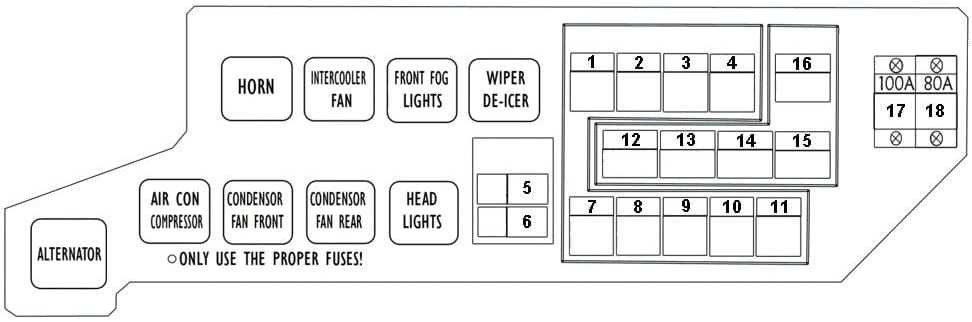

Схема

Назначение предохранителей

1	10А Дальний свет фар
2	10/15А Компрессор кондиционера
3	10А Габариты (левые) (модели с левым рулем)
3	15А Противотуманные фары (модели с правым рулем)
4	10А Габариты (правые для моделей с левым рулем)
5	10А Освещение салона
6	15А Магнитола, Розетка для подключения дополнительного оборудования
7	10А Стоп — сигналы
8	20/30А Электро вентилятор переднего конденсора
9	10/15А Электро вентилятор бокового конденсора
10	15А Подогреватель топливо проводов (модели с левым рулем)
10	15А Подогреватель щеток стеклоочистителя (модели с правым рулем)
11	10А Аварийная сигнализация
12	20А Промежуточный охладитель наддувочного воздуха
13	30А Электропривод стеклоподъемников, Центральный замок
14	50А Система ABS
15	40А Наружное освещение
16	30А Электропривод люка и шторок крыши
17	100А Генератор
18	80А Аккумулятор, батарея

Расшифровка реле

• ALTERNATOR — Генератор
• AIR CON COMPRESSOR — Компрессор кондиционера
• CONDENSOR FAN FRONT — Конденсатор переднего вентилятора
• CONDENSOR RAER FRONT — Конденсатор заднего вентилятора
• HEAD LIGHT — Реле передних фар
• HORN — Реле сигнала
• INTERCOOLER FAN — Реле вентилятора интеркуллера
• FRONT FOG LIGHT — Реле передних противотуманных фар
• WIPER DE-ICER — Реле очистителя и обогревателя

Блоки под капотом

Главный блок

Устанавливается в левой части подкапотного пространства.

Схема

Обозначение предохранителей

1	30А Устройство ввода — вывода
2	40А Электродвигатель вентилятора системы охлаждения
3	30А Электродвигатель вентилятора конденсора
4	30А АБС
5	40А АБС
6	Резерв
7	30А Стартер
8	15А Передние противотуманные фары
9	7,5 Управление двигателем
10	20А АКП
11	10А Звуковой сигнал
12	7,5А Генератор
13	20А Омыватель фар
14	10А Кондиционер
15	15А Дроссельная заслонка
16	20А Звуковой сигнал противоугонной системы
17	15А Обогреватель щеток стеклоочистителя
18	Резерв
19	30А Электропривод двери багажника
20	10А Система наружного освещения в дневное время
21	10А Фара дальнего света (левая)
22	10А Фара дальнего света (правая)
23	30А Усилитель аудиосистемы
24	30А Электро оборудование дизельного двигателя
25	20А Левая фара ближнего света (с газоразрядными лампами)
26	20А Правая фара ближнего света (с газоразрядными лампами)
27	10А Левая фара ближнего света (с галогеновыми лампами)
28	10А Правая фара ближнего света (с галогеновыми лампами)
29	10А Цепь питания электрооборудования двигателя
30	10А Катушка зажигания
31	20А Цепь питания электрооборудования двигателя
32	15А Топливный насос

Расшифровка реле

R1	Реле свечей накаливания (для дизельных двигателей)
R2	Реле вентилятора радиатора
R3	Реле отопителя
R4	Реле системы управления двигателем
R5	Реле системы курсовой устойчивости
R6	Реле вентилятора радиатора кондиционера
R7	Реле системы управления двигателем
R8	Реле ближнего света фар
R9	Реле системы управления двигателем
R10	Реле обогревателя щеток стеклоочистителя
R11	Реле системы наружного освещения в дневное время
R12	Реле системы управления двигателем
R13	Реле звукового сигнала противоугонной системы
R14	Реле автоматической коробки передач
R15	Реле омывателя фар
R16	Реле дальнего света фар
R17	Реле передних противотуманных фар
R18	Реле звукового сигнала
R19	Реле кондиционера

Блок с реле

Расположен рядом с основным.

Схема

Описание

• R1 Реле малых оборотов вентилятора системы охлаждения двигателя
• R2 Реле вентилятора кондиционера
• R3 Реле высоких оборотов вентилятора системы охлаждения двигателя

Блок на акб

На плюсовой клемме аккумуляторной батареи находится блок предохранителей высокой мощности в виде плавких вставок.

Есть чем дополнить материал? Пишите в комментарии.

Блок под капотом

Под капотом основной блок предохранителей и реле находится рядом с аккумуляторной батареей.

Схема с крышки блока

Схема

Назначение

1	50A IG — Электропривод стекло подъемников. Очистители и омыватели  стекла.Противотуманные фары.
2	50A EPS — Электро усилитель рулевого управления
3	40A AM1
4	40A ABS — Анти блокировочная система тормозов
5	30A AM2 — Система запуска
6	30A RAD — Электропривод вентиляторов
7	30A POWER — Электропривод стекло подъемников. Разъем для подключения дополнительного оборудования
8	40A HEATER — Кондиционер с ручным управлением и ионизатор воздуха
9	7,5А А/С — Кондиционер
10	10A H-LP HI LH — Левая фара (дальний свет)
11	10A H-LP HI RH — Правая фара (дальний свет)
12	10A H-LP LO LH — Левая фара (ближний свет
13	10A H-LP LO RH — Правая фара (ближний свет)
14	10A FOG LH — Противотуманные фары (левая)
15	10A FOG RH — Противотуманные фары (правая)
16	15A EFI — Управление двигателем
17	10A HORN — Cигнал
18	10A MGC — Кондиционер
19	15A STOP — Стоп-сигналы
20	15A BACK UP — Задний ход
21	15A DOME — Освещение салона
22	10A TAIL — Комбинация приборов, часы, габариты
23	20A ABS 2 — АБС
24	10A ECU-B — АКПП, подсветка
R1	Реле отопителя
R2	Реле аудиосистемы
R3	Реле фар
R4	Реле кондиционера
R5	Реле противотуманных фар.

Есть что добавить — пишите в комментарии.

Блок в салоне

Находится под панелью со стороны водителя, для доступа уберите защитную крышку.

Фото — схема

Описание предохранителей

1	30А Мотор вентилятора отопителя
2	15А Стоп — сигналы (лампы стоп — сигналов)
3	10А Задний противотуманный фонарь
4	30А Очиститель ветрового стекла
5	10А Цепи дополнительного оборудования
6	20А Электропривод замков дверей
7	15А Аудиосистема
8	7,5А Реле блока управления
9	15А Лампы освещения салона (плафоны)
10	15А Аварийная световая сигнализация
11	15А Очиститель заднего стекла
12	7,5А Контрольно — измерительные приборы
13	15А Прикуриватель
14	10А Замок зажигания
15	20А Панорамная крыша
16	10А Наружные зеркала заднего вида
17	10А Система полного привода
18	7,5А Фонари заднего хода
19	15А Розетка электропитания
20	30А Электро стекло подъемники
21	30А Обогреватель заднего стекла
22	7,5А Обогрев наружных зеркал заднего вида
23	15А Источник питания переменного тока
24	20/25А Электропривод сидений
25	30А Обогрев сидений

Обозначение реле

• А — Реле центрального замка
• B — Реле обогревателя
• С — Реле обогрева сидений
• D — Реле вентилятора отопителя

Блоки в салоне

Блок предохранителей и реле

Расположен в нижней части панели приборов с левой стороны.

Фото — пример

Схема

Описание

1	10А Звуковой сигнал
2	10А Отопитель
3	15А Прикуриватель
4	10А Система управления АКПП
5	20А Электропривод шторок (модели с правым рулем)
6	20А Обогреватель заднего стекла
7	15А Подогрев сидений (кроме моделей выпуска с 2000 г.)
8	10А Контрольно — измерительные приборы
9	20А Омыватель и очиститель ветрового стекла
10	15А Система ЕТACS и центральный замок (модели с правым рулем с 1998 г.)
11	25А Электровентилятор переднего отопителя
12	20А Электровентилятор заднего отопителя
13	10А Системы ECS и ABS
14	10А Фонари заднего кода
15	10А Указатели поворота и аварийная сигнализация
16	20А Розетка для подключения дополнительного
17	Обогрев заднего стекла
18	Обогреватель
19	Запасной предохранитель
20	Запасной предохранитель
21	Запасной предохранитель
22	Запасной предохранитель

• R1 — Реле обогревателя заднего стекла
• R2 — Реле электродвигателя вентилятора переднего отопителя

Блок реле

Крепится не далеко от блока с предохранителями.

Схема

Обозначение

• C-60X — Реле центрального замка
• C-61X — Реле — прерыватель указателей поворотов и аварийной сигнализации
• C-62X — Реле электродвигателя вентилятора заднего отопителя
• C-62X — Реле режима Hi электродвигателя вентилятора заднего отопителя
• C-63X — Реле розетки подключения дополнительного отопителя
• C-64X — Реле задних габаритов
• C-65X — Реле электропривода стекло подъёмников

Предохранители и реле Mitsubishi Carisma

Рассмотрены автомобили 1996, 1997, 1998, 1999, 2000, 2001, 2001, 2003, 2004, 2005, 2006 года выпуска.

Расположение блоков предохранителей в моторном отсеке.

Схема расположения предохранителей и реле — моторный отсек 1.

Реле звукового сигнала противоугонной системы

Реле задних габаритов

Реле электродвигателя вентилятора системы охлаждения

Реле насоса омывателя фар

Реле звукового сигнала противоугонной системы

(80А) Плавкая вставка- Генератор

(40А) Плавкая вставка- кондиционер/отопитель, центральный замок, люк, противоугонная система

(40А) Плавкая вставка- Противоугонная система, замок зажигания

(50А) Плавкая вставка-ABS

(20А) Плавкая вставка-Система впрыска топлива, система управления АКПП

(30А) Плавкая вставка — Система зарядки, фары, задние габариты /омывател и фар

(30А) Плавкая вставка- Электродвигатель вентилятора системы охлаждения, кондиционер

(30А) Плавкая вставка- Электропривод стеклоподъёмников

(25А) Плавкая вставка- Обогреватель заднего стекла, обогреватели зеркал заднего вида на дверях

(20А) Вентилятор конденсатора кондиционера

(10А) Часы, лампа освещения багажного отделения, антенна, лампа освещения салона, питание электронного блока управления двигателем

(10А) Аудиосистема, система поддержания скорости (круиз-контроль):

(10А ) Аварийная сигнализация

(15А) Предохранитель стоп-сигналов митсубиси каризма.

(15А) Передние противотуманные фары

(10А) Задний габарит- левый, подсветка комбинации приборов

(10А) Задний габарит — правый

(10А) Противотуманные фонари, дальний свет, индикатор включения дальнего света фар

Схема расположения предохранителей и реле — моторный отсек 2.

Обозначение предохранителей и реле митсубиси каризма.

Реле 1 электродвигателя вентилятора конденсатора кондиционера

Реле 2 электродвигателя вентилятора конденсатора кондиционера

Реле электромагнитной муфты компрессора кондиционера

(10А) Компрессор кондиционера

Блок предохранителей и реле в салоне mitsubishi carisma.

Находится снизу панели приборов (см. рис.)

Расположение предохранителей и реле в блоке.

Источник статьи: http://xn--80ahccobunhhld3a1b.xn--p1ai/%D0%BC%D0%B8%D1%86%D1%83%D0%B1%D0%B8%D1%81%D0%B8/%D0%BF%D1%80%D0%B5%D0%B4%D0%BE%D1%85%D1%80%D0%B0%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D0%B8-%D0%B8-%D1%80%D0%B5%D0%BB%D0%B5-mitsubishi-carisma/

Блоки в салоне

Расположение блоков

Toyota Ipsum

p, blockquote 6,0,0,0,0 —>

• 7 реле топливного насоса
• 8 блок управления двигателем
• 9 блок управления камерой заднего вида
• 10 центральный монтажный блок
• 11 усилитель магнитолы
• 12 ТВ-приемник ( с 08.97)
• 13 блок реле №1,
• 14 реле заднего отопителя
• 15 монтажный блок предохранителей в салоне
• 16 блок реле на перегородке моторного отсека
• 17 реле питания дополнительного оборудования
• 18 реле управления центральным замком
• 19 центральный датчик системы SRS
• 20 датчик замедления (ABS)
• 21 усилитель кондиционера
• 22 блок управления ABS
• 23 блок предохранителей
• 24 блок управления системы парковки
• 25 кронштейн разъема.

Toyota Picnic

p, blockquote 9,0,1,0,0 —>

• 6 реле управления замками дверей
• 7 блок управления иммобилайзером
• 8 центральный монтажный блок
• 9 блок управления двигателем (модели с МКПП), блок управления двигателем и АКПП (модели с АКПП)
• 10 реле системы освещения в дневное время
• 11 реле топливного насоса
• 12 блок управления ABS
• 13 усилитель кондиционера
• 14 реле разъема подключения дополни­тельного оборудования
• 15 монтажный блок разъема подключения до­полнительного оборудования
• 16 усилитель иммобилайзера
• 17 датчик системы SRS
• 18 монтажный блок предохранителей в салоне
• 19 интегрированное реле
• 20 реле заднего отопителя
• 21 блок реле в перегородке моторного отсека.

Блок предохранителей

Монтажный блок предохранителей находится в нижней части панели приборов за защитной крышкой.

Пример схемы с крышки блока

Обозначение

p, blockquote 16,0,0,0,0 —>

1	7,5A TURN — Индикаторы указателей поворота
2	7,5A IDLE UP — Электронный блок управления двигателем
3	30A DOOR — Замки дверей
4	7,5A STARTER — Электронный блок управления двигателем
5	10A TAIL — Габариты подсветка номера
6	20A WIPER — Стеклоочистители и стеклоомыватели
7	10A ECU-IG — АБС, система парковки, электронный блок управление системы полного привода
8	15A METER АС — Кондиционер и отопитель
9	15A STOP — Стоп-сигналы, дополнительный стоп-сигнал
10	15A LITER, RADIO — Часы, радио, проигрыватель компакт дисков, предохранитель прикуривателя, система управления зеркалами
11	7,5A IG — Электронный блок управления двигателем
12	30A RR DEF — Обогреватель заднего стекла
13	10A RR HEATER — Задний отопитель
14	15A FR FOG — Передние противотуманные фары
40А AM1 — Группа питания контактор замков зажигания
30А POWER — Стеклоподъемники

Блок в салоне

Устанавливается под панелью приборов со стороны водителя за защитной крышкой.

Фото — пример схемы с крышки блока

Схема

Описание предохранителей

1	30А Отопитель / обогреватель
2	15А Стоп-сигналы
3	10А Задний противотуманный фонарь
4	30А Стекло очиститель ветрового окна
5	Резерв
6	10А Цепь дополнительного оборудования
7	20А Замки дверей
8	15А Аудиосистема
9	7,5А Цепь дополнительного оборудования
10	15А Лампы освещения салона
11	15А Аварийная световая сигнализация
12	15А Стекло очиститель окна двери задка
13	7,5А Контрольно — измерительные приборы
14	Резерв
15	15А Прикуриватель (передняя розетка электропитания)
16	10А Замок зажигания
17	20А Электропривод люка
18	Резерв
19	10А Наружные зеркала заднего вида
20	10А Система полного привода
21	7,5А Фонари заднего хода
22	Резерв
23	15А Дополнительная розетка электропитания
24	30А Электро стеклоподъемники
25	30А Обогрев стекла двери задка
26	7,5А Обогреватели наружных зеркал заднего вида
27	15А Электропитание
28	20/25А Электропривод сидений
29	30А Обогрев сидений

Не помогла замена предохранителя прикуривателя? Вот пример ремонта гнезда прикуривателя.

Назначение реле

1. Реле замков двери
2. Реле отопителя
3. Реле обогрева сидений
4. Реле обогрева стекла двери задка

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Назначение

1. Блок силовых предохранителей
2. Дополнительный блок предохранителей
3. Блок предохранителей и реле
4. Блок управления ABS

Блок силовых предохранителей

Он находится на плюсовой клемме аккумуляторной батареи и выполненный в виде плавких вставок высокой мощности.

Схема

Расшифровка

1. 60А MAIN — Предохранители: «EFI”, «DOME”, «HORN”, «ST”, «AM2”, «H−LP LH”, «H−LP RH”, «H−LP LH (HI)”, «H−LP RH (HI)”, «H−LP LH (LO)”, «H−LP RH (LO)”
2. 80А — Система «START/STOP»
3. ALT 100/120A — Предохранители: «ECU−B”, «TAIL”, «D/L”, «OBD”, «RDI”, «AM1”, «HAZ”, «HTR”, «HTR-SUB1”, «POWER”, «STOP”, «DEF”, Система зарядки
4. 60А ABS — АБС

Дополнительный блок

Схема

Описание

1	10А H-LP HI RH — Фары (дневные ходовые огни)
2	10А H-LP HI LH — Комбинация приборов, фары (дневные ходовые огни)
Реле
R1	Фары
R2	Диммер (DIM)
R3	—

Блок предохранителей и реле

Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.

Фотография

Пример схемы с крышки блока

Схема

Обозначение

1	15A DOME — Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей
2	15A EFI — Блок управления двигателем, иммобилайзер, блок управления коробкой передач
3	15A HORN — Звуковой сигнал
4	15A AM2 — Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания
5	30A ST — Система запуска
6	—
7	10A H−LP LH — Левая фара, корректор фар
8	10A H−LP RH — Левая фара, корректор фар
9	15A P/POINT — Розетка
10	Запасной предохранитель
11	Запасной предохранитель
12	Запасной предохранитель
13	—
14	—
15	30A RDI — Вентилятор системы охлаждения
16	50A HTR SUB1 — Вспомогательный отопитель (PTC)
17	—
Реле
R1	Вентилятор системы охлаждения
R2	Вентилятор системы охлаждения
R3	Стартер
R4	—
R5	Розетка
R6	Вспомогательный отопитель (PTC)
R7	EFI
R8	Муфта компрессора кондиционера
R9	Звуковой сигнал

Блок АБС

Схема

Описание

• 1 — предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
• А — нет (модели без VSC); реле ABS MTR (модели с VSC)
• В — реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
• С — реле ABS SOL (модели без VSC); нет (модели с VSC).

Есть что добавить — мы будем рады Ваши комментариям.
