Cитроен с5 блоки предохранителей

Совместимость АКБ для Форд Фьюжн

Если взять за основные критерии тип аккумулятора и его размер, то на отечественном рынке представлен широкий выбор аккумуляторов от разных производителей. Несмотря на большой ассортимент, не так много аккумуляторов, идеально совместимых с бортовой сетью и трансмиссией автомобиля Ford Fusion.

АКБ Ford 550 075 051

Этот аккумулятор производится в России на современном оборудовании с использованием передовых технологий. Аккумулятор отличается стабильными электрохимическими характеристиками, повышенной устойчивостью к циклическим нагрузкам и быстрым увеличением емкости при разряде. Срок службы батареи составляет не менее 4 лет, а официальная гарантия производителя – 24 месяца. Это самый дорогой аккумулятор в списке, но не забывайте, что это оригинальный аккумулятор Ford Fusion, который на 100% совместим с электрической системой автомобиля.

АКБ Varta Silver Dynamic C6 552 401 052

Аккумулятор данной модели отличается повышенными пусковыми токами на 15% (по сравнению с базовой линейкой аккумуляторов Varta), что позволяет устанавливать его на автомобили с большим количеством дополнительного электрооборудования. По характеристикам аккумулятор занимает одну из лидирующих позиций в своем ценовом сегменте. Официальная гарантия производителя составляет 24 месяца, что соответствует среднему сроку службы самого аккумулятора.

АКБ Berga PB-№1

Среди основных достоинств аккумулятора Berga PB-№1 стоит отметить высокую надежность, хорошую вибростойкость и длительное сохранение исходных электрохимических параметров. Сетки легированы кальцием высшей чистоты, поэтому практически не подвержены коррозии, что значительно увеличивает срок службы батареи. В среднем аккумуляторы служат не менее 6 лет, а официальную гарантию качества производитель предоставляет 48 месяцев.

АКБ Moll M3 Plus

Аккумулятор Moll M3 Plus имеет оптимальные технические характеристики и большую емкость, что позволяет устанавливать его в Ford Fusion в максимальной комплектации

Немецкий производитель уделяет особое внимание безопасной эксплуатации, поэтому снабдил аккумулятор специальной крышкой со встроенным газовым фильтром и пламегасителем. Средний срок службы батареи составляет не менее 5 лет, а официальная гарантия – 48 месяцев

Блоки в салоне

Расположение

Общая схема расположения электронных блоков управления в салоне

Левое расположение рулевого управления

Правое расположение рулевого управления

Общее обозначение

  1. Блок предохранителей
  2. Интегрированное реле
  3. Реле топливного насоса (Circuit Opening)
  4. Реле заднего противотуманного света
  5. Реле обогрева заднего стекла
  6. Блок реле
  7. Реле указателей поворота
  8. Усилитель транспондера ключа
  9. EPS ECU
  10. Блок управления транспондером ключа
  11. Усилитель антенны
  12. Распределительный блок
  13. Реле стеклоочистителя
  14. Ресивер центрального замка
  15. Блок управления корректором фар
  16. Блок управления двигателем и коробкой передач (A/T) Блок управления двигателем (M/T)
  17. Блок управления кондиционером
  18. Опциональный коннектор (навигация)
  19. Блок управления селектором коробки передач
  20. Блок управления подушками безопасности
  21. Блок управления навигацией
  22. Дополнительный блок предохранителей
  23. RHD: Блок управления противоугонной системой

Блок предохранителей

Он находится в нижней части панели приборов за защитной крышкой.

Фото — пример

Схема

Описание

1 10А IGN — Подушки безопасности SRS, комбинация приборов, система запуска, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива
2 20A S/ROOF — Люк
3 7,5A RR FOG — Задний противотуманный свет
4 15A FR FOG — Передний противотуманный свет, индикатор противотуманного света
5 25A AM1 — Система запуска, предохранители: «CIG», «RAD NO.1»
6 7,5A PANEL — Подсветка панели приборов, подсветка комбинации приборов, блок управления автоматической коробкой передач, освещение перчаточного ящика, освещение в отделении подлокотника, очистители фар, передний противотуманный свет, система помощи при парковке, мульти — информационный дисплей
7 20A RR WIP — Задний стеклоочиститель и омыватель
8 7,5A GAUGE2 — Лампы заднего хода, корректор фар, указатели поворота, аварийная сигнализация
9 15A CIG — Прикуриватель
10 10A HTR — Подогрев сидений, кондиционер
11
12 7,5A RAD NO.1 — Аудиосистема, мульти-информационный дисплей, зеркала с электроприводом, комбинация приборов, розетка
13 30A PWR SEAT — Сиденья с электроприводом
14 10A TAIL — Габаритный свет, освещение номерного знака, освещение багажного отсека, система автоматического освещения, передний противотуманный свет, задний противотуманный свет, комбинация приборов
15 7,5A OBD2 — Диагностический разъем
16 15A P/POINT — Розетка
17 25A DOOR — Центральный замок
18 25A WIP — Передний стеклоочиститель и омыватель, очистители фар
19 7,5A ECU-IG — Вентилятор системы охлаждения, система зарядки, усилитель рулевого управления, ABS, VSC
20 20A S-HTR — Подогрев сидений
21 10A GAUGE1 — Переключатель освещения, мульти — информационный дисплей, интегрированное реле, комбинация приборов, блокировка селектора коробки передач, блок управления автоматической коробкой передач, зеркало заднего вида в салоне, стеклоочиститель, парковочный тормоз
22 15A STOP — Лампы стоп-сигнала, блокировка селектора коробки передач, дополнительный стоп-сигнал, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
Реле
R1 Резерв
R2 HTR — Отопитель
R3 SEAT HTR — Подогрев сидений
R4 IG1 — Зажигание
R5 TAIL — Габаритный свет

Дополнительный блок предохранителей

Расположен над педалями, параллельно полу.

Схема

Назначение

1 25А АСС Кнопка запуска, иммобилайзер, блокировка руля (LHD)
2 20A P-RR P/W — Стеклоподъемник
3 20A P-FR P/W — Стеклоподъемник
4 20A D-RR P/W — Стеклоподъемник
5 20A D-FR P/W — Стеклоподъемник
6 7,5A ECU-B 1 — Коробка передач
7 10A FUEL OPN — Лючок заливной горловины топливного бака
8 20A FR DIC — Обогреватель зоны щеток стеклоочистителей ветрового стекла, предохранитель: «MIR HTR»
9 10А А/С Кондиционер (механический кондиционер), вспомогательный отопитель
10 7,5A DEF I/UP — Кондиционер
11 7,5A ST — Мульти — информационный дисплей, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, система запуска
12 10A MIR HTR — Обогрев зеркал
13 15A RAD NO.2 — Аудиосистема, мульти — информационный дисплей
14 7,5A DOME — Освещение салона, персональное освещение, освещение в дверях, освещение багажного отсека, подсветка индивидуального зеркала, освещение пространства для ног
15 7,5A ECU-B 2 — Кондиционер, система беспроводного управления
16 30A PWR SEAT — Сиденья с электроприводом

Блок реле

Схема

Левый руль

Правый руль

Расшифровка

  • R1 — Обогреватель зоны щеток стеклоочистителей ветрового стекла (FR DEICER)
  • R2 — Розетка (P/POINT)
  • R3 — Передний противотуманный свет (FR FOG)
  • R4 — Стартер (ST)

Описание неисправности приборной панели

Такими словами владелец описывает неисправность в автомобиле. Добавлю, что кроме стрелок не работает и один из индикаторов на приборке (до поломки работал).

Поиск неисправности в автомобиле Citroen Evasion

Первым делом решили подключить диагностический сканер PSA XS Evolution (или же Lexia 3, как его называют многие). С его помощью проверили наличие ошибок в различных блоках автомобиля и удалил имеющиеся. С помощью функции «Тест исполнительных механизмов» проверили возможность программно подвигать стрелочкой тахометра – не получилось, стрелка даже не шевелилась. Показания оборотов и другая информация отображается в программе DiagBox, значит проблема скорее всего в питании.

Далее попытались найти на проводах, которые подключаются к панели сзади, питание (+12 вольт и масса). Провод массы имеет желтый цвет с зелёной полосочкой. С помощью тестера прозвонили на обоих разъёмах – всё хорошо, отрицательный провод целый. С включенным зажиганием отыскали +12 вольт (относительно массы). Питание на приборную панель приходит, значит проблема скорее всего внутри самого щитка приборов.

    Необходимо разобрать панель приборов. Следует быть аккуратным при разборке, чтобы не порвать шлейфы от двух дисплеев. Лицевая часть щитка вместе со стрелочками вынимается, на плате она держится с помощью штырьков-контактов. Дисплеи аккуратно вынимаем из своего посадочного места корпуса, а затем снимаем всю плату (9A1ADT80).

При визуальном осмотре электронной платы щитка приборов не увидели ни механических, ни химических, ни термических повреждений.
С помощью мультиметра выяснил как управляется включение лампочек на панели: 12 вольт на одном контакте присутствует всегда, а на второй должен приходить минус, после подачи сигнала на транзистор с контроллера. На тот индикатор (лампочку), который не включается,  минус не приходит, там постоянно присутствует напряжение порядка 8 вольт. На разъёмах от стрелочных указателей так же нет контакта, который прозванивался бы на минус.

По всей видимости где-то на части схемы нет земли (минуса питания). Вооружившись мультиметром, я стал искать место неисправности. Быстро был найден подозрительный участок.

В этом месте схемы явно должно звониться. То есть, 4 и 6 ножка на жёлтом разъёме определенно соединены. Но тестер не звенит. Это очень подозрительно, визуально видна вся цепь, лишь под конденсатором не возможно увидеть дорожку.

Беру паяльник, отпаиваю конденсатор… и вижу там, что дорожка оборвана.

Ремонт платы приборной панели Citroen Evasion

Чтобы отремонтировать приборную панель, нужно всего лишь восстановить дорожку. Я припаял провод на 4 и 6 контакт желтого разъёма, соединив их те самым, припаял на место конденсатор и пошел проверять.
    Подключенная приборная панель ожила, все индикаторы засветились, на дисплеях появилась информация. Завели автомобиль – все стрелочки поднялись и отображали показания.
Провод, который я припаял необходимо зафиксировать с помощью термоклея, чтобы от вибрации не оторвался. Ну и собрать щиток и установить его на свое место.

Блок с предохранителями в моторном отсеке

Под капотом он находится возле аккумуляторной батареи. Крышка держится на фиксаторах обозначенных — А.

Располагаемые предохранители

  • F12 5А Жиклеры с подогревом.
  • F14 25А Насос переднего и заднего стеклоочистителей.
  • F15 5А Фронтальный радар-детектор системы автоматического торможения. Электро усилитель рулевого управления.
  • F17 10А Интеллектуальный коммутационный блок.
  • F19 30А Мотор очистителя ветрового стекла.
  • F20 15А Насос переднего и заднего стеклоомывателей.
  • F21 20А Насос омывателя фар.
  • F22 15А Звуковой сигнал.
  • F23 15А Правая фара дальнего света.
  • F24 15А Левая фара дальнего света.

Предохранители и реле в салоне

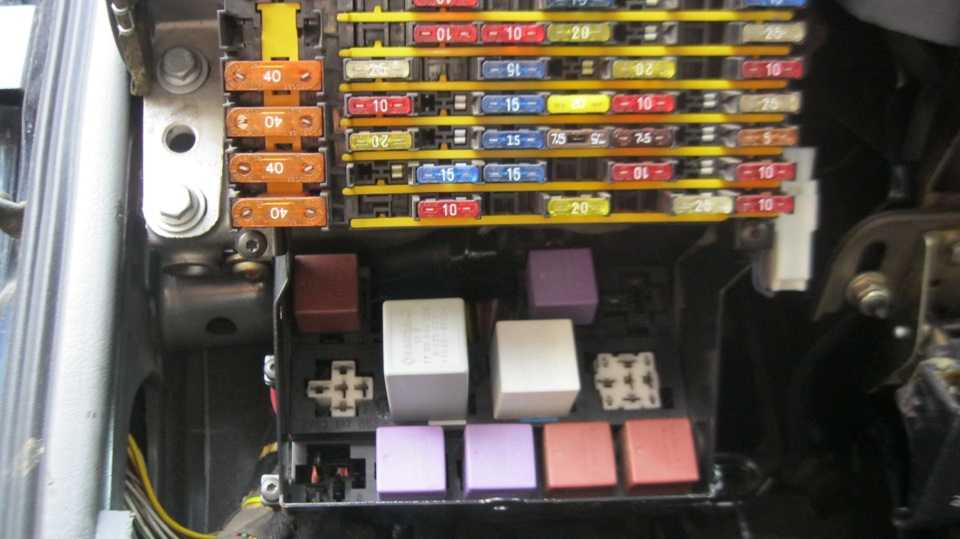

Основной блок находится с левой стороны в панели приборов, за защитной крышкой, на обратной стороне которой, нанесена актуальная схема с описанием предохранителей.

Фотография

Схема реле

Обозначение реле

  1. Распределительное реле после замка зажигания
  2. Реле обогрева заднего стекла
  3. Реле передних противотуманных фар
  4. Реле день/ночь
  5. Зуммер о не выключенном освещении
  6. Реле очистителя заднего стекла
  7. Реле очистителя лобового стекла
  8. Реле указателей поворота и аварийной сигнализации
  9. Реле блокировки от детей
  10. Реле стеклоподъемников

Схема предохранителей

Описание предохранителей

  1. 40 Правый передний стеклоподъемник
  2. 40 Обогреватель заднего стекла
  3. 40 Левый передний стеклоподъемник
  4. 40 Система кондиционирования воздуха
  5. 25 Электрическая блокировка дверей
  6. 10 Указатели поворота, аварийная световая сигнализация
  7. 20 Стеклоочиститель ветрового стекла
  8. 25 Память положения регулировок оборудования
  9. 10 Габаритное освещение, реостат освещения, подсветка панели приборов и вещевого ящика, управление светом фар
  10. 10 Левее габаритное освещение, освещение прикуриватель, радио, селектор автоматической коробки передач, управление обогревателем
  11. 20 Вентиляторы радиатора
  12. 15 Система кондиционирования воздуха
  13. 10 Зеркало с электрическим приводом, аварийная световая сигнализация, задний фонарь
  14. 10 Обогреватель зеркал заднего вида
  15. 15 Левый указатель поворота, корректор фар
  16. 15 Правый указатель поворота
  17. 15 Правая фара
  18. 15 Левая фара
  19. 15 Стеклоочиститель заднего стекла, обогреватель заднего стекла, вентилятор отопителя, внутреннее освещение заднее освещение, контрольная лампа селектора автоматической коробки передач
  20. 20 Прикуриватель
  21. 15 Подвеска с электронным управлением
  22. 25 Стеклоомыватель ветрового стекла
  23. 7.5 Аксессуары
  24. 10 Стоп-сигналы, прерыватель указателей поворота, регулятор скорости
  25. 30 Регулировка положения спинки сидения и подголовника переднего пассажира
  26. 5 Усилитель рулевого управления
  27. 20 Защита функционирования двигателя
  28. 10 ABS
  29. 5 Автоматическая коробка передач, фонари света заднего хода
  30. 10 Панель приборов, дополнительное реле, переключатель 4х4, переключатель S
  31. 30 Регулировка положения правого заднего сидения
  32. 30 Регулировка положения левого заднего сидения
  33. 30 Регулировка положения подушки сидения переднею пассажира
  34. 25 Люк, обогрев сидений, сидение ergo malic
  35. 10 Часы, звуковой сигнал, синтезатор речи
  36. 25 Звуковой предупреждения, блок сигнализации
  37. 15 Внутреннее освещение, электрическое управление замками дверей, зеркало заднего вида
  38. 25 Противотуманные фары
  39. 15 Управление радиоприемником и телефоном
  40. 10 Противотуманные фонари

схемы блоков предохранителей мазда3 G1 — Технические проблемы

Отправлено 23 Август 2011 — 20:59

JMZ BK12F5*# 500001—JMZ BK12F6*# 500001—JMZ BK12R6*# 500001—JMZ BK12Y2*# 500001—JMZ BK12Z2*# 500001—JMZ BK12Z5*# 500001—JMZ BK1462*# 500001—JMZ BK14F5*# 500001—JMZ BK14F6*# 500001—JMZ BK14J2*# 500001—JMZ BK14L6*# 500001—JMZ BK14R6*# 500001—JMZ BK14Y2*# 500001—JMZ BK14Z2*# 500001—JMZ BK14Z5*# 500001—

подкапотный блок:

Блок MPS

Дизель

F1 — вентилятор системы охлажденияF2 — усилитель рулевого управленияF3 — диагностический разъем, обогрев заднего стекла, дворники и омыватель лобового стекла, указатели поворотов и аварийная сигнализация, люк, головной свет, электростеклоподъемники, электрозамок дверейF4 — головной светF5 — печкаF6 — система подогрева свечей(дизель)F7 — блоки ABS и DSCF8 — блоки ABS и DSCF9 — система управления двигателем (для всех)F10 — не используетсяF11 — по ключу зажигания: подогрев топлива (дизель), стартер, система управления двигателем, топливный датчик (дизель), блоки ABS, DSC, EPHAS (электрогидроусилитель), климатическая установка, подогрев сидений, обогрев заднего стекла, обогрев наружных зеркал, люк, иммобилайзер, электростеклоподъемники, электрокорректор фар, головной свет, все дворники и омыватели (в т.ч. омыватель фар), прикуриватель, автомагнитола, навигация, панель приборов и информационный дисплейF12 — стартерF13 — то же, что и F11F14 — система управления двигателем (дизель)F15 — вентилятора салонаF16 — система управления двигателем (дизель)F17 — обогрев заднего стеклаF18 — аудиосистема (Bose)F19 — блоки ABS и DSCF20 — передние ПТФF21 — клаксонF22 — не используетсяF23 — подогрев топлива (дизель), омыватель фарF24 — топливный насосF25 — EPHAS (электрогидроусилитель)F26 — компрессор кондиционераF27 — система зарядки АКБ (генератор)F28 — система управления двигателем (дизель)F29 — розетка в подлокотникеF30 — система управления двигателем, датчик топлива (дизель)F31 — внутреннее освещение, подсветка аудиосистемы, электрозамок дверейF32 — не используетсяF33 — система управления двигателемF34 — система управления двигателем (инжектор)F35 — система управления двигателемF36 — cистема управления двигателемR1 – реле ПТФR2- реле клаксонаR3 – реле обогрева заднего стеклаR4 – ETV ??R5 – реле подогрева топлива (дизель)R6 – реле топливного насосаR7 – не используетсяR8 — не используетсяR9 – реле омывателя фарR10 – реле вентилятораR11 – реле кондиционераR12 – glow relay (не понял, но для дизеля)R13 – реле стартераR14 – «главное реле», реле системы управления двигателем.

Схема блока предохранителей под бардачком:

F37 — центральный замок (двойная блокировка)F38 — стоп сигналы/звуковой сигналF39 – дальний свет, левая фараF40 – дальний свет, правая фараF41 — не используетсяF42 — не используетсяF43 – прикуривательF44 – ГУ (автомагнитола), информационный дисплейF45 — эл.привод наружных зеркал заднего видаF46 – габаритные огни передней и задней фары, подсветка номера (правые лампы)F47 — диагностический разъемF48 — не используетсяF49 – электрозамок задней двериF50 – питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализацияF51 — головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стеклаF52 – люкF53 – дворники и омыватели (ветровое и заднее стекла)F54 — не используетсяF55 – эл.стеклоподъемник передний правыйF56 – эл.стеклоподъемник передний левыйF57 – не используется (заводская сигнализация)F58 – обогрев наружных зеркал заднего видаF59 — не используетсяF60 – ближний свет, правая фараF61 – ближний свет, левая фараF62 – не используетсяF63 – не используетсяF64 — не используетсяF65 – подушки безопасностиF66 – иммобилайзер, электрокорректор фар, дворники и омыватель лобового стекла, панель приборовF67 – блоки ABS, DSC, EPHAS, подогрев топлива (дизель)F68 — дворники и омыватель ветрового стеклаF69 — система управления двигателем, диагностический разъемF70 – электростеклоподъемники, дворники и омыватель лобового стекла, датчик дождяF71 — не используетсяF72 — не используетсяF73- не используетсяF74 – подогрев сиденийF75 — электрозамок дверейF76 — климат контроль (конд-р, печка), обогрев заднего стеклаF77 – эл.стеклоподъемник задний (левый)F78 – эл.стеклоподъемник задний (правый)F79 — система управления двигателем, фара заднего ходаF80 – люкF81 — габаритные огни, подсветка номера (лампы левой стороны)F82 – освещение салонаF83 – не используетсяF84 – не используетсяF85 – не используетсяF86 — не используется
