Daewoo nubira предохранители и реле

Блок предохранителей и реле

Основной блок с предохранителями и реле находится в панели приборов, со стороны пассажира за защитной крышкой.

Он состоит из двух частей. В левой размещены предохранители и реле основного оборудования (освещение, подвеска, управление двигателем, ABS и пр). В правой — к предохранителям подключено в основном дополнительное оборудование (отбор мощности, автономный отопитель, навигация и пр.)

Схема

Описание предохранителей

1. Счетчик пробега, тахограф, зуммер, диагностика ABS 10А
2. Мигающие сигналы, ограничитель скорости, ограничитель нагрузки на ось 10А
3. Сигналы заднего хода 20А
4. Моторный тормоз, ограничитель белого дыма 10А
5. Коробка передач 10А
6. ABS, тормозные сигналы 20А
7. Подъем подвесной оси, блокировка дифференциала, отбор мощности, датчик давления 10А
8. Стеклоочистители, стеклоомыватели 20А
9. Звуковой сигнал, вентилятор, кондиционер, модуль температуры 20А
10. Пневмоподвеска, управляемые оси, ретардер 10А
11. Стеклоподъемник левая сторона 20А
12. Стеклоподъемник правая сторона, противотуманные фары 20А
13. ABS прицепа 30А
14. Тахограф, счетчик пробега, сидение 10А
15. Внутреннее освещение, центр. замок, прикуриватель 20А
16. Диагностика, местное освещение 20А
17. Радиоаппаратура, сидение 20А
18. Реле клапана ABS 20А
19. Питание блока управления двигателя 20А
20. Блок управления двигателя EDC, прерывание подачи топлива 10A
21. EBS 30А
22. Обогрев сидений и зеркал заднего вида 20A
23. Блок управления ABS, прицеп 5А
24. Регулировка фар, воздухоосушитель 20А
25. Освещение панели приборов 10А
26. Рабочее освещение, освещение на крыше 20А
27. Левый габарит, верхние габаритные огни 20А
28. Правый габарит 20А
29. Передние и задние противотуманные фары 20А
30. Левый дальний свет 10А
31. Правый дальний свет, местное освещение 10А
32. Левый ближний свет 10A
33. Правый ближний свет, регулировка высоты света фар 10А
34. Дополнительный обогреватель, опрокидывание кабины 20А
35. Обогреватель, блок управления температурой, холодильник 10А
36. Флейм-старт, отбор мощности, прикуриватель, сигнализация 10A
37. Подогреватель топлива 20А
38. Флейм-старт, подогреватель топлива, подогрев сидения 10А
39. Подогреватель батареи, авт. смазка шасси 10А
40. Электрический люк, трипкомпьютер FMS, сотовая связь 20A
41. Opticruise, блок-часы, сигнализация 10А
42. EBS 20А
43. Дополнительное оборудование 20A
44. Подогрев фильтра, дополнительное оборудование 20А
45. Дополнительное оборудование 10А

Назначение реле

RP1	Питание (шина 15, питание предохранителей 1-13, 18,21,23)
RP2	Питание (шина 15, питание предохранителей 36,37)
RP3	Дальний и ближний свет фар
RP4	Питание шина 61 (потребители при заведенном двигателе)
RP5	Питание шина 58 (стояночные огни, подсветка)
RP6	Стеклоочистители, прерывистый режим
RP7	Стоп-сигналы
RP8	Дополнительные фары
RP9	Питание электронной системы управления двигателем (EDC)
RP10	Зуммер
RP11	Фонари заднего хода
RP12	Передние противотуманные фары
RP13	Задние противотуманные фары
RP14	Блок диодов EDC
RP15	Управление переключением рядов КПП
RP16	ABS прицепа
RP17	Уменьшение тормозного усилия для дополнительной оси
RP18	В зависимости от варианта исполнения
RP19	Вентилятор отопителя салона
RP20	Вентилятор отопителя салона
RP21	Дополнительные фары
RP22	Моторный тормоз (в зависимости от варианта исполнения)
RP23	Ограничитель белого дыма, блокировка стартера (в зависимости от варианта исполнения)
RP24	Кондиционер
RP25	Кондиционер
RP26	Дополнительный обогреватель
RP27	Дополнительный обогреватель
RP28	Дополнительный обогреватель
RP29	Блокировка дифференциала, 6-канальная ABS (диагональ 1)
RP30	В зависимости от варианта исполнения, 6-канальная ABS (диагональ 2)
RP31	В зависимости от варианта исполнения, 6-канальная ABS диагностическая лампа
RP32	Отбор мощности
RP33	Подогреватель топлива
RP34	Резерв

Блок в салоне

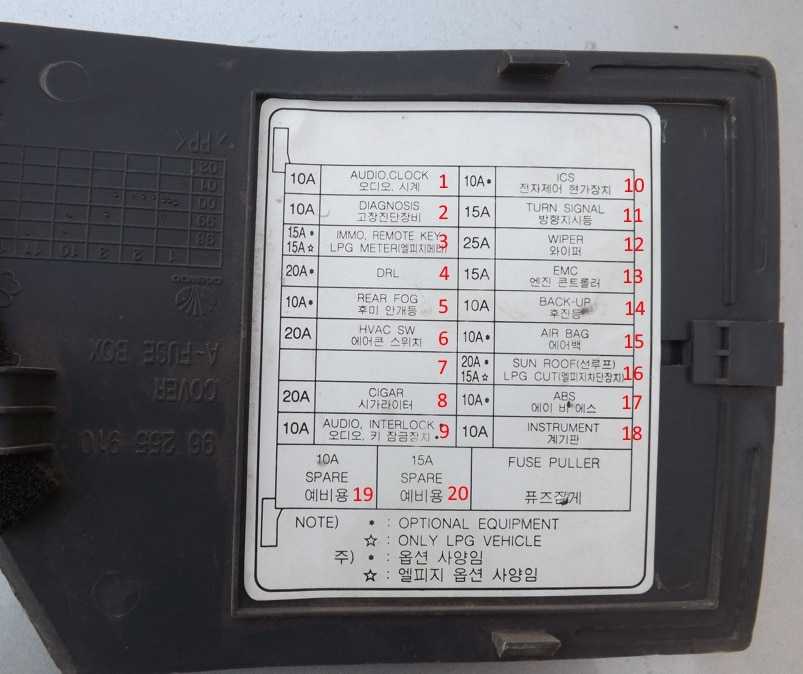

Находится под панелью приборов со стороны водителя, за защитной крышкой.

На обратной стороне будет актуальное обозначение элементов.

Фото — схема

Описание

1	10/15А Блок управления, Аудио, Часы, Датчик ключа зажигания
2	10А Электронное противоугонное устройство, Круиз-контроль, Диагностика
3	15А Предупреждение об опасности, Иммабилайзер
4	20/25А Система стеклоочистителей, Система дневного света (DRL)
5	10А Панель приборов, ABS, Зуммер, Переключатель передачи, Блок автоматического контроля температуры (АТС), Задние противотуманные фары
6	10А Кондиционирование воздуха, Обогрев заднего ветрового стекла
7	10АФонарь заднего хода
8	20А Прикуриватель, Внутреннее освещение, Сиденья с подогревом
9	10А Аудио система, Часы, Переключатель блокировки коробки передач
10	15А Блок автоматического контроля температуры (АТС), Часы, Система безопасности
11	10А Внутреннее освещение, Сигналы поворота, Аварийная сигнализация
12	10А Электронное противоугонное устройство 25А Система стеклоочистителей
13	15А Система безопасности, Датчик скорости
14	10А DLC, Задний ход, Круиз-контроль, Кондиционирование воздуха
15	15А Подушки безопасности, Обогрев заднего ветрового стекла, Реле зажигания 2
16	15/20А Люк
17	10А АБС, ESP
18	10А Панель приборов
19	Запасные
20	Запасные

Рядом могут располагаться отдельные реле: Реле АБС, Реле электродвигателя вентилятора обогревателя.

Назначение реле Daewoo Nexia

Предназначены для включения силовых приборов повышенной производительности. Если использовать обычный выключатель – он быстро сгорит.Служат своеобразным выключателем.

Реле габаритов

В моделях машин 2003 и других годов производства, габаритные огни питаются через блок К3. Это обычный элемент, заменяемый за 15 минут.

Реле фар

Оптические элементы машины обладают сложной структурой. Здесь разгрузочное реле противотуманок К4 для передней и задней части. Отдельно выведены выключатели К5, одновременно служащие для активации габаритов. Система нужна, чтобы уберечь основную релюшку от расплавления. Когда работает только один элемент без разгрузки, он сильно греется.

В отличие от ПТФ, головная оптика менее требовательна. Особенно, когда пользователь монтирует диодные лампы. Для ее работы достаточно одного элемента К6.

Реле бензонасоса

К3 отвечает за топливный насос, независимо от того 16 или 8 клапанов стоит на двигателе. Расположение элемента можно посмотреть на фото.

Где находится реле стартера

В обычном виде не существует, его роль выполняет втягивающее. Расположение детали стандартное для всех машин. Оно крепится на 2 болта к корпусу пускового мотора.

Реле указателей поворота

К2 также включает только одну схему. В стандартной цепи машины деталь расположена в основном блоке и имеет типичную конструкцию. Цена устройства не превышает 50 рублей и заменить его можно самостоятельно. Каталожный номер продукта зависит от производителя и точной модификации.

Аварийная сигнализация

Реле К2 также отвечает и за аварийку так как установка не работает одновременно с поворотами – это возможно. В дополнение производитель нагрузил систему питанием звукового сигнала.

В результате такая многозадачность приводит к частым отказам и необходимости установки дополнительного устройства.

Компрессор кондиционера

Система активации муфты проходит через элемент К8 блока. В машинах, где подобного устройства нет, узел является запасным и не подключен.

Вентилятор охлаждения

Система принудительного охлаждения радиатора подразумевает два режима работы. Элемент К1 отвечает за работу устройства на второй скорости. После включения высокой частоты вращения устройство обдувается максимально интенсивно.

За низкие обороты кулера отвечает элемент К7. Он первым вступает в работу и гораздо чаще выходит из строя.

Сложная конструкция предохранителей обусловлена повышенным энергопотреблением и нагрузкой.

Реле стеклоподъемников

Отдельные модификации Нексии оборудованы электрическими подъемниками боковых стекол. В 2009 году производитель стал монтировать блоки по умолчанию. Изготовитель не учитывает, что фабричные клавиши не могут долго служить в режиме повышенной нагрузки.

Для повышения долговечности отдельные владельцы монтируют в схему системы включения через специальное реле.

Зажигание

За стабильную работу системы отвечает реле К13. Главное в работе устройства то, что снимается нагрузка с магистралей управления и проводка не греется.

Давление масла

На Нексии всех годов выпуска указанное реле монтируется на специальной перемычке блока цилиндров. Деталь устанавливается параллельно с РТН и осуществляет дубляж управления питанием бензонасоса после повышения давления более 2,8 мПа.

Если узел вышел из строя его меняют целиком.

Регулятор напряжения генератора

Устройство предназначено для стабилизации выходящего напряжения от генераторной установки. При разных скоростях вращения двигателя, показатели скачут, что может повредить проводку и оборудование машины.

Регулятор установлен возле генератора и через него проходит силовая магистраль.

Центральный замок

В машине узел расположен возле ЦЗ в нише левой передней двери. Его замена осуществляется после снятия карты и всех накладок.

Реле печки Нексия: где находится

За питание первых трех режимов работы отопителя отвечает К9. На самой высокой скорости работа вентилятора защищена элементом К12. Подобная конструкция помогает разгрузить регулятор и проводку.

Зарядка

На моделях 2010 года и более ранних, реле регулятора расположено на корпусе устройства. Проверить его работоспособность можно мультиметом. Если во время работы мотора напряжение в сети превышает отметку 16v – устройство неисправно.

Зуммер-реле

Деталь расположена на обратной стороне монтажного блока и отвечает за подачу сигнала, когда водитель вышел из машины и забыл выключить освещение.Заменить узел достаточно просто – следует просто вынуть его из паза и установить новый элемент на прежнее место.

Расположение блоков

Общая схема расположения электронных блоков управления

Описание

1. реле масляного насоса (система «START/STOP»)
2. блок плавких вставок (модели с системой «START/STOP»)
3. блок реле №2 в моторном отсеке
4. блок плавких вставок
5. блок реле ABS
6. реле управления стартером (система «START/STOP»)
7. модулятор ABS
8. правый передний датчик системы SRS
9. монтажный блок в моторном отсеке
10. левый передний датчик системы SRS
11. блок управления системы «START/STOP»
12. реле управления центральным замком
13. приемник системы дистанционного управления центрального замка
14. блок управления системой курсовой устойчивости
15. блок управления электроусилителя рулевого управления (2SZ-FE)
16. блок предохранителей
17. монтажный блок под панелью приборов
18. реле противотуманных фар (RS)
19. блок управления SRS
20. электронный блок управления двигателем
21. блок управления блокировкой селектора АКПП
22. датчик замедления (ABS, 4WD)
23. реле управления топливным насосом
24. трансформатор (система «START/STOP»)
25. аккумуляторная батарея (система «START/STOP»).

Audi A6 Доводим до идеала. › Бортжурнал › 1️⃣6️⃣ Расшифровка блока предохранителей и дополнительных мест расположения предохранителей и реле Ауди А6 С5

В интернете наткнулся на интересный материал о расположении дополнительных мест предохранителей и реле Ауди А6 С5. Заодно там же есть и материал расшифровки основного блока предохранителей в А6 С5. Решил что лишним не будет в моем БЖ.Расшифровка блока предохранителей Ауди А6 С5

Расположен думаю все знают где, в салоне на водительской стороне и закрыт крышкой.На крышке нанесена схема расположения предохранителей.

1. Обогреваемые форсунки омывателя стёкол 5А2. Указатель поворота 10А3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач,панели приборов). 5А4. Освещение номерного знака 5А5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control),катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и ихмоторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера,автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке(Парктроник), отопителя, системы навигации). 10А6. Центральный замок 5А7. Анти-блокировочная система тормозов (ABS) 10А8. Телефон (сеть D) 5А9. Обогрев зеркал 10А10. Автоматический корректор света фар 5А11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А12. Питание системы самодиагностики 10А13. Сигналы торможения 10А14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи,косметических зеркал, памяти электрически регулируемых сидений). 10А15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений иэлектрически регулируемых зеркал, таймер для Webasto, система навигации 10А16. Электронная система стабилизации (ESP) 5А17. Система навигации 10А18. Фары головного света, дальний, правая сторона 10А19. Фары головного света, дальний, левая сторона 10А20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А22. Габаритные и стояночные огни, правая сторона 5А23. Габаритные и стояночные огни, левая сторона 5А24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А26. Обогрев заднего стекла 30А27. Обогрев рулевого колеса 15А28. Топливный насос, дополнительный насос дизеля 15А29. Система управления впрыском и зажиганием двигателя 20А30. Электрический люк в крыше 20А31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробкапередач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднеговида, тактовый клапан системы улавливания паров бензина 15А32. Система управления впрыском и зажиганием двигателя 20А33. Прикуриватель 15А34. Система управления впрыском и зажиганием двигателя 15А35. Штепсельный разъём для прицепа 30А36. Противотуманные фары, задний противотуманный фонарь 15А37. Телефон (сеть D), радио 20А38. Освещение багажного отделения, центральный замок 15А39. Аварийная сигнализация 15А40. Звуковой сигнал 25А41. Антиблокировочная система/Система стабилизации 15А42. Электронная система стабилизации (ESP) 25А43. Контакты S (радио)44. Обогрев сидений, автономный обогреватель 30А

Дополнительные места расположения предохранителей и реле

A Не используетсяB Не используетсяC Предохранитель дополнительного нагревателя 2 — S143Предохранитель гидравлического насоса (усилитель тормозов) — S279Предохранитель топливного насоса — S81 (RS6 с левым рулем)D Предохранитель дополнительного нагревателя — S109Предохранитель топливного насоса — S81 (RS6 с правым рулем).8-ми разъемный монтажный блок

14. Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)15. Предохранитель 12В разъема — S18416. Термо-предохранитель передних стеклоподъемников — S3717. Термо-предохранитель задних стеклоподъемников — S4318. Предохранитель блока ABS — S12319. Предохранитель вентилятора радиатора — S4220. Предохранитель блока управления вентилятора радиатора — S14221. Термо-предохранитель регулировки сиденья водителя — S44Предохранитель вентилятора радиатора — S42 (Allroad)22. Предохранитель пневмоподвески — S110 (Allroad)24. Термо-предохранитель регулировки сиденья пассажира — S80(Установлен на любое свободное место)

Центральное распределительное устройство с блоком реле

13-ти разъемный монтажный блок

Монтажный блок в водоотводящем коробе

Предохранители и реле Hyundai Solaris (RB), 2010 — 2020 г.в.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве. Информация актуальна для моделей Хендай Солярис (RB) 2010, 2011, 2012, 2013, 2014, 2020, 2020, 2020 года выпуска с бензиновыми двигателями 1.4л R416V, 1.6л R416V.

В салоне

Для доступа к монтажному блоку предохранителей, расположенному в салоне, выполните следующее.

1. Подденьте пальцами выемку в декоративной крышке монтажного блока и, преодолевая сопротивление фиксаторов…

2. …снимите крышку с панели приборов.

Цепи, защищаемые предохранителями, установленными в салонном монтажном блоке
№	Защищаемая цепь	Ток, А
1	Обогреватель ветрового стекла	15
2	Розетка для подключения дополнительного оборудования	15
3	Прикуриватель	15
4	Замок зажигания	10
5	Сигнализатор отключения передней подушки безопасности	10
6	Подушка безопасности	10
7	Выключатель аварийной сигнализации	10
8	Резерв	—
9	—
10	Рычаг переключателя очистителя и омывателя ветрового стекла	15
11	Резерв	—
12	Задний противотуманный фонарь	10
13	Передние противотуманные фары	10
14	Реле экономии заряда аккумуляторной батареи. Функция автоматического выключения габаритныхогней после извлечения ключа из выключателя (замка) зажигания.	10
15	Стоп-сигналы	15
16	Комбинация приборов	10
17	Модуль управления системой безопасности	10
18	Гидроэлектронный модуль антиблокировочной системы	10
19	Выключатель фонаря света заднего хода	10
20	Иммобилизатор	10
21	Левая блок-фара	10
22	Дневные ходовые огни	10
23	Выключатель аварийной сигнализации	15
24	Модуль управления электронного ключа	25
25	Резерв	—
26	Кнопка пуска и остановки двигателя	10
27	Датчик скорости автомобиля	15
28	Катушки зажигания	15
29	Электрические стеклоподъемники, люк	10
30	Очиститель ветрового стекла	25
31	Блок управления замками дверей	20
32	Блокировка электростеклоподъемников	25
33	Обогрев передних сидений	15
34	Резерв	—
35	Освещение салона, кондиционер	10
36	Аудиосистема	20
37	Задний левый фонарь, лампы освещения номерного знака, левая блок-фара	10
38	Правый задний фонарь, правая блок-фара	10
39	Реле стартера, противоугонная сигнализация	10
40	Правая блок-фара	10
41	Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника	25
42	Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника	25
43	Система обогрева наружных зеркал заднего вида	10
44	Кондиционер	10
45	Резерв	—

В моторном отсеке

Для доступа к монтажному блоку, расположенному в моторном отсеке, выполните следующее.

1. Отожмите фиксаторы крышки монтажного блока…

2. …и снимите крышку.

Назначение предохранителей и реле в монтажном блоке моторного отсека Солярис
№	Защищаемая цепь	Ток, А
1	Резерв	—
2	—
3	Бензонасос	15
4	Звуковой сигнал	10
5	Электрические стеклоподъемники, выключатель аварийной сигнализации, центральный замок	50
6	Блок управления системой отопления	40
7	Электронный блок управления двигателем	30
8	Замок зажигания, кнопка пуска и остановки двигателя	40
9	50
10	Кондиционер	10
11	Резерв	—
12	—
13	Система питания	15
14	Датчик положения распределительного вала, датчик концентрации кислорода	10
15	Электронный блок управления двигателем	10
16	Резерв	—
17	Комбинация приборов, задние фонари	10
18	Резерв	—
R1	Резерв
R2	Реле звукового сигнала
R3	Реле замка зажигания, кнопки пуска и остановки двигателя
R4	Реле кондиционера
R5	Реле выключателя блокировки зажигания
R6	Реле вентилятора (низкая скорость)
R7	Реле вентилятора (высокая скорость)
R8	диагностического разъема
R9	замка зажигания
R10	замка зажигания, кнопки пуска и остановки двигателя
R11	аварийного предупреждения об экстренном торможении
R12	электронного блока управления двигателем
R13	Реле бензонасоса
R14	Резерв
R15	Реле электровентилятора радиатора системы охлаждения

На боковой стенке монтажного блока установлен главный предохранитель.

Назначение плавких перемычек главного предохранителя
№	Защищаемая цепь	Ток, А
1	Реле задних фонарей	50
2	Резерв	—
3	Резерв	—
4	Генератор	125
5	Гидроэлектронный модуль ABS, диагностический разъем	40
6	Гидроэлектронный модуль ABS	40
7	Реле обогрева заднего стекла	40
8	Реле вентилятора	40
9	Резерв	—
