Подсветка багажника без включенных габаритов, моргающий доп.стоп аля F1
Доброго утра, дня, вечера или ночи всем заглянувшим в данный БЖ!
Так получилось, что багажником я особо не пользовался (особенно в тёмное время суток)… И необходимости соответственно, не было в независимой подсветке. Но вчера: возвращался из магазина поздно ночью, и при выгрузке сумок в абсолютно тёмном дворе, под дождём — меня отсутствие подсветки настолько взбесило, что уже сегодня были приняты меры по устранению данной оплошности АвтоВАЗа.
Решил совместить 2 нововведения, и поставить ещё моргающий доп.стоп аля F1.

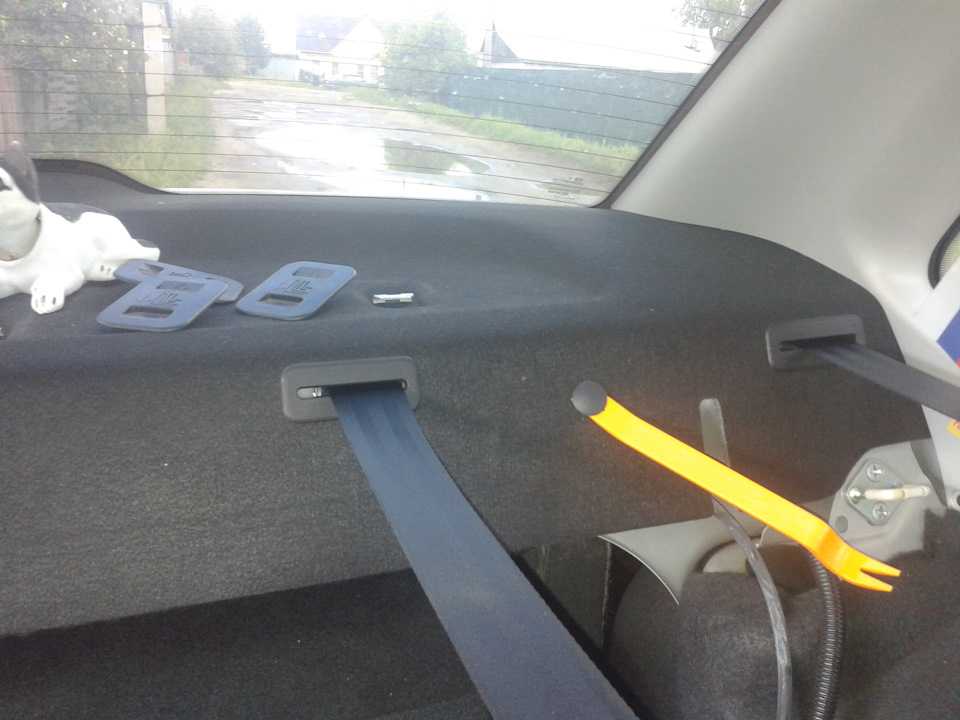

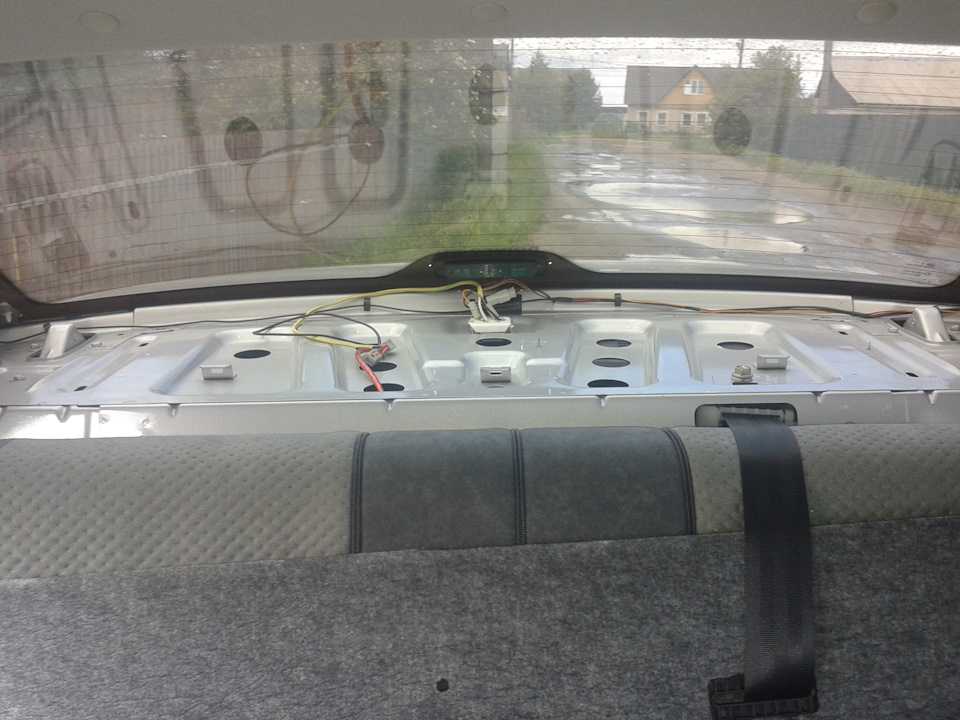

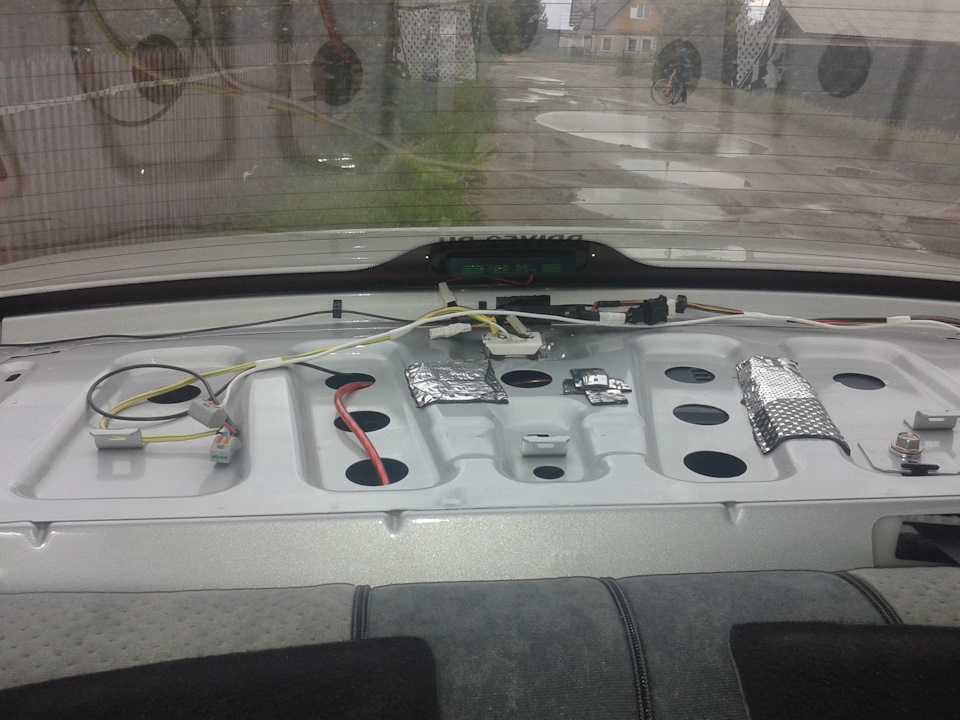

3 клипсы, да Isofix заглушки потребовалось снять… ну и боковые пластиковые стойки тоже снял, для удобства.

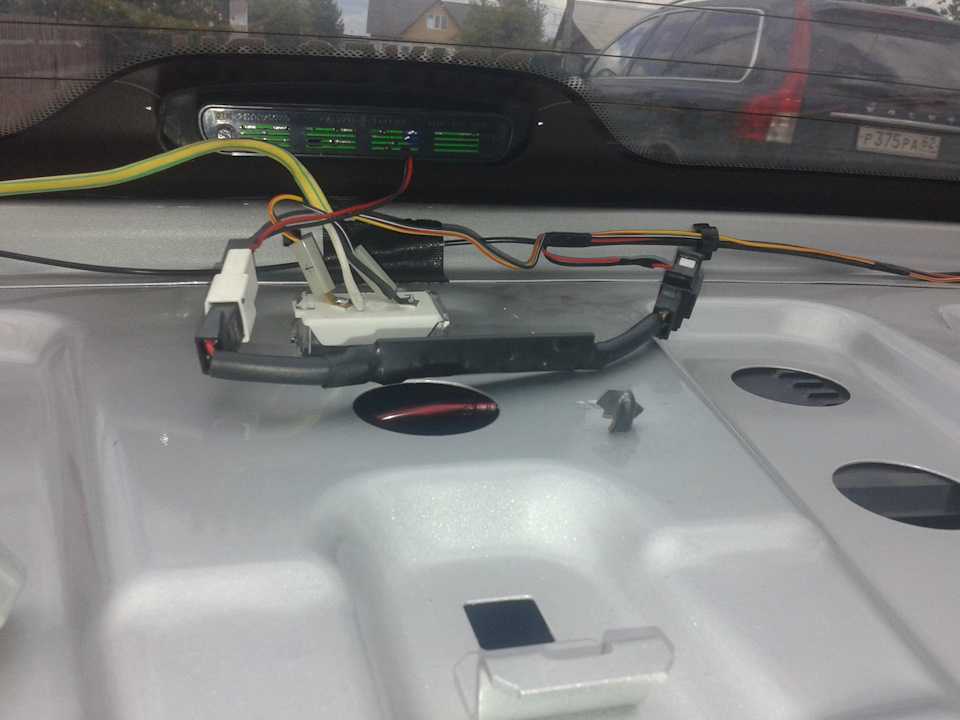

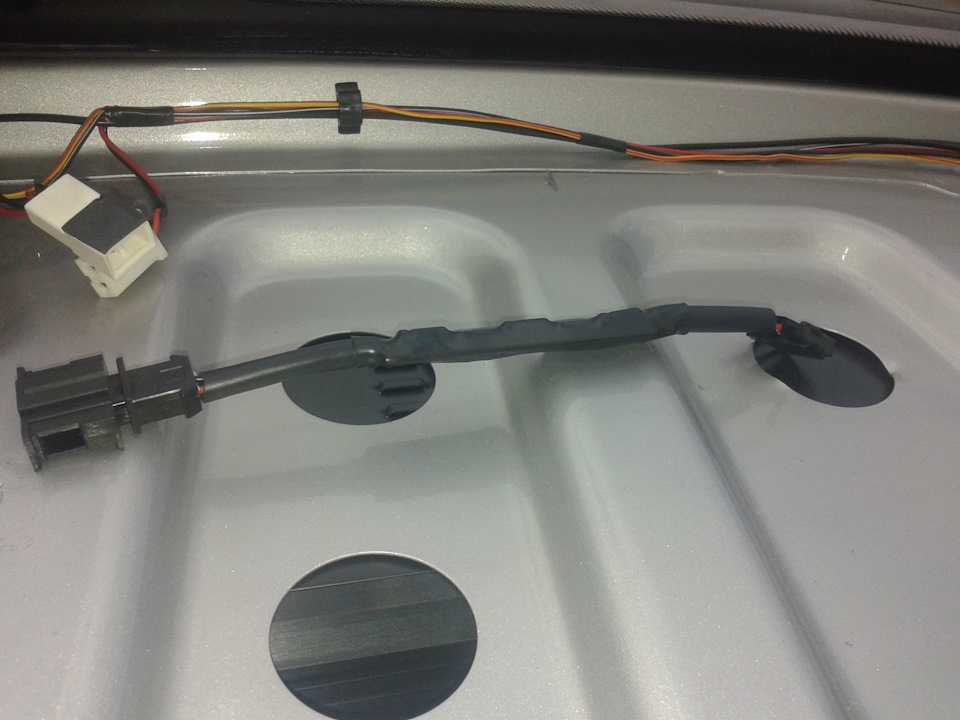

С моргающим доп.стопом всё просто, устанавливается разъём в разъём.
Полярность перепутать только с дуру ума можно… так как ключ на штекерах применён.
С одним устройством разобрались! На фото результат не показать, а видео как-нибудь потом сниму и добавлю… Добавил видео!
Теперь подсветка багажника! Тут потребовалось немного изобретательности…При помощи мультиметра было установлено, что +12 появляется только при габаритах, а минус прерывается концевиком при закрытии крышки багажника.Вывод: нужен постоянный плюс, а взять его можно совсем недалеко, с силового кабеля усилителя для сабвуфера…

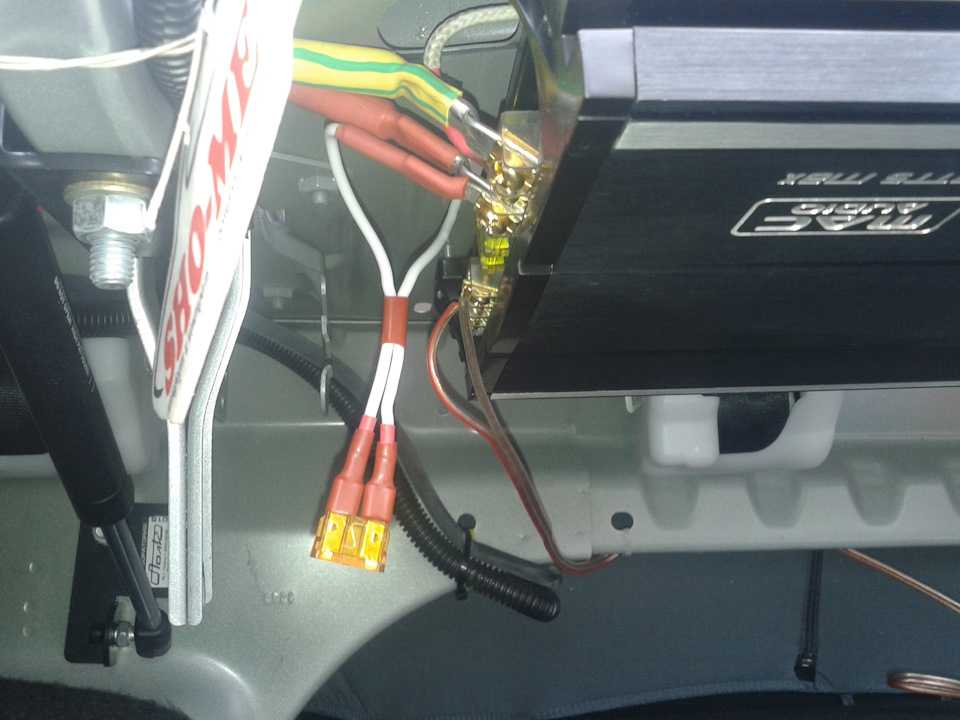

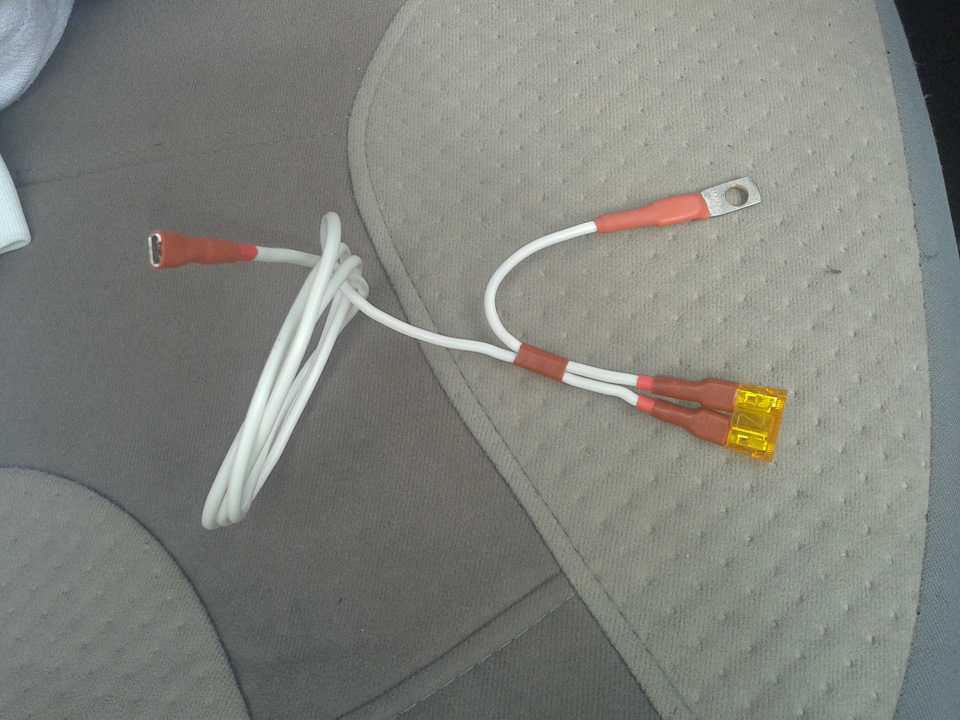

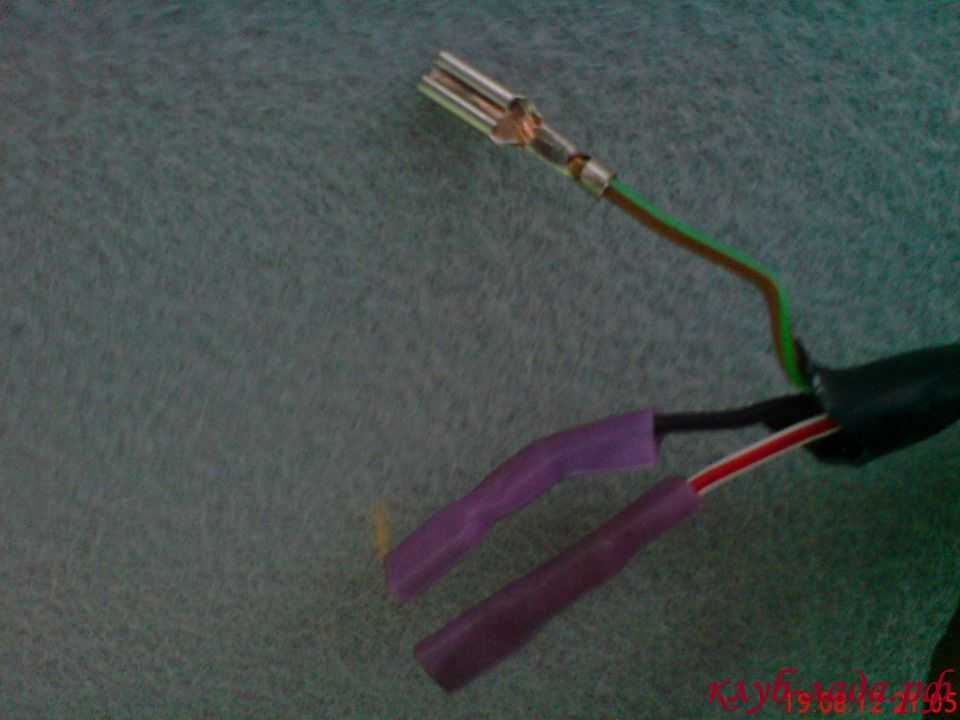

Было изготовлено такое изделие. 2 куска провода, предохранитель на 5А, короткий конец с наконечником на усилок, длинный конец к плафону (позже по месту переделал и прикрепил к Wago дополнительного освещения).
Внимание: не забывайте про технику безопасности, и отключайте предохранитель под капотом!

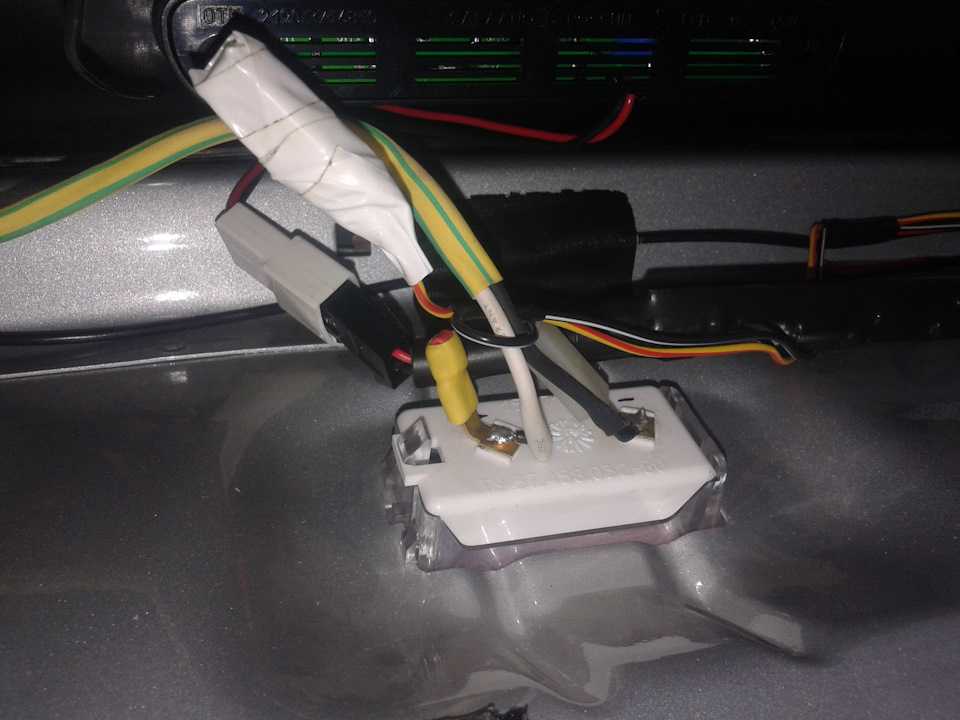

А родной провод с +12 от габаритов заизолирован белой изолентой.
Собственно говоря на этом всё!Свет в багажнике теперь включается при его открытии, независимо от включенных габаритов
Дополнительный стоп также теперь моргает при нажатии на тормоз и чуть позже загорается на постоянку.Спасибо за внимание =)
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Какие лампочки используются в Альмера Классик
В Nissan Almera Classic применяются следующие типы световых элементов:
- H7 12v/55w – ближний свет фар;
- H1 12v/55w – дальний свет фар;
- H8 12v/35w – передние противотуманки;
- W5W 12v/5w – передние габариты, подсветка номерного знака, боковые указатели поворота (установленные на передних крыльях автомобиля);
- PY21W 12v/21W – поворотники;
- P21W 12v/21W – стоп-сигналы, задняя противотуманка;
- P5W 12v/5W – задние габариты;
- W16W 12v/16W – задний ход;
- C10W 12v/10W – центральное освещение салона;
- W3.4W 12v/3.4W – индивидуальное салонное освещение, подсветка багажного отделения.
Допускается демонтаж световых компонентов Альмера Классик с нитью накаливания типа P21W, P21/5W, C10W, W5W на идентичные светодиодные фонари. Это позволит снизить общее потребление электроэнергии, с получением более качественного освещения. Наиболее рационально использовать вариант светодиодного освещения во внутреннем пространстве салона. При этом обязательно придерживаться установленных значений максимальной мощности, в противном случае могут возникнуть проблемы с проводкой или будут перегорать предохранители цепи.
Смена лампочек в задней блок фаре и заднем противотуманном фонаре
Замена световых элементов в задней блок фаре Ниссан Альмера Классик выполняется по аналогичной схеме. Она выглядит следующим образом:
- Для начала понадобится открыть багажник;
- Для получения доступа к тыльной стороне задней блок фары необходимо убрать в сторону обивку багажника. Она выполнена в форме специального клапана и удерживается на липучке;
- Патрон фонаря, который подлежит замене, необходимо повернуть по направлению против часовой стрелки, чтобы вынуть из фары;
- Для извлечения цоколя, также понадобится провернуть его против часовой стрелки;
- При установке нового светового элемента, следует сопоставить выступы на цокольной части со специальными вырезами в патроне, проворачиваем цоколь по часовой стрелке;
- В дальнейшем патрон устанавливается в посадочное место в блок фаре.
Лампа заднего габарита Альмера Классик P5W 12v5W
Лампа в задней ПТФ меняется в следующей последовательности:
- Предварительно демонтируется противотуманка с автомобиля;
- Проворачивая патрон против часовой стрелки, с дальнейшим извлечением из ПТФ;
- Для демонтажа лампочки потребуется вытянуть ее из посадочного гнезда;
- Установка нового светового элемента осуществляется в обратном порядке.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Сигнал торможения дополнительный, плафон освещения багажника – снятие и установка, замена ламп
Снятие
1. Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание, отсоединить клемму провода «массы» от аккумуляторной батареи, (ключ гаечный 10 мм).
Примечание Дополнительный сигнал торможения установлен на стекле заднего окна под полкой багажника.
2. Поднять подушку заднего сиденья.
3. Опустить спинку заднего сиденья.
4. Извлечь три кнопки 2, рисунок 10-1, полки 1 багажника и сдвинуть полку багажника внутрь салона.
Снятие полки багажника:
- полка багажника (дет. 21900-5607014-00);
- кнопка (дет. 11190-5007722-00).
5. Отсоединить колодку 2 жгута проводов заднего от колодки сигнала торможения дополнительного.
Снятие сигнала торможения дополнительного и плафона освещения багажника:
- сигнал торможения дополнительный (дет. 21900-3716810-00);
- колодка жгута проводов заднего к колодке сигнала торможения дополнительного;
- колодки к плафону (дет. 21080-3717010-00 или 21100-3714300-00) освещения багажника;
- защелка пластмассового корпуса плафона освещения багажника.
6. Срезать струной сигнал торможения дополнительный (струна для снятия стекол).
7. Нажать на защелку 4 пластмассового корпуса плафона освещения багажника.
8. Отсоединить корпус плафона от рассеивателя.
9. Извлечь лампу из пружинных контактов корпуса плафона освещения багажника.
Установка
Примечание — Перед установкой дополнительного сигнала торможения обезжирить стекло в зоне монтажа изделия (этиловый спирт). — Дополнительный сигнал торможения выдержать не менее 5 минут в термошкафу при температуре 40…50° С. — Перед установкой дополнительного сигнала торможения удалить с поверхности прокладки защитную пленку и прижать к стеклу руками. — Ориентацию при установке дополнительного сигнала торможения необходимо производить по меткам на растре стекла. — Установку плафона освещения багажника выполнить в порядке обратном снятию.
Снятие
1. Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный 10 мм).
2. Отвернуть четыре винта 1 крепления фонарей 2 освещения номерного знака к бамперу заднему (отвертка крестообразная).
Фонари освещения номерного знака:
- винт 3,6×19 самонарезающий (дет. 00001-0076690-01);
- фонарь освещения номерного знака (дет. 21100-3717010-00);
- задний бампер (дет. 21900-2804015-00).
3. Вывести фиксатор 1 из зацепления, и извлечь фонарь освещения номерного знака из гнезда в бампере заднем автомобиля. Снять его с автомобиля для замены лампы. Отжать контакты и потянуть лампу 2 на себя.
Замена лампы фонаря освещения номерного знака:
- фиксатор;
- лампа фонаря освещения номерного знака.
Установка
Установку фонаря освещения номерного знака выполнять в порядке обратном снятию.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для жителей Украины в гривнах, а для всех остальных стран — доллары.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Независимое от габаритов освещение багажника Гранты
| Подсветка багажника ВАЗ 2190 не отличается от предшествующих автомобилей АвтоВАЗ, и работает только в том случае, если включены габариты и открыта крышка багажника. Чтобы упростить схему, предлагается сделать освещение багажника независимым. |

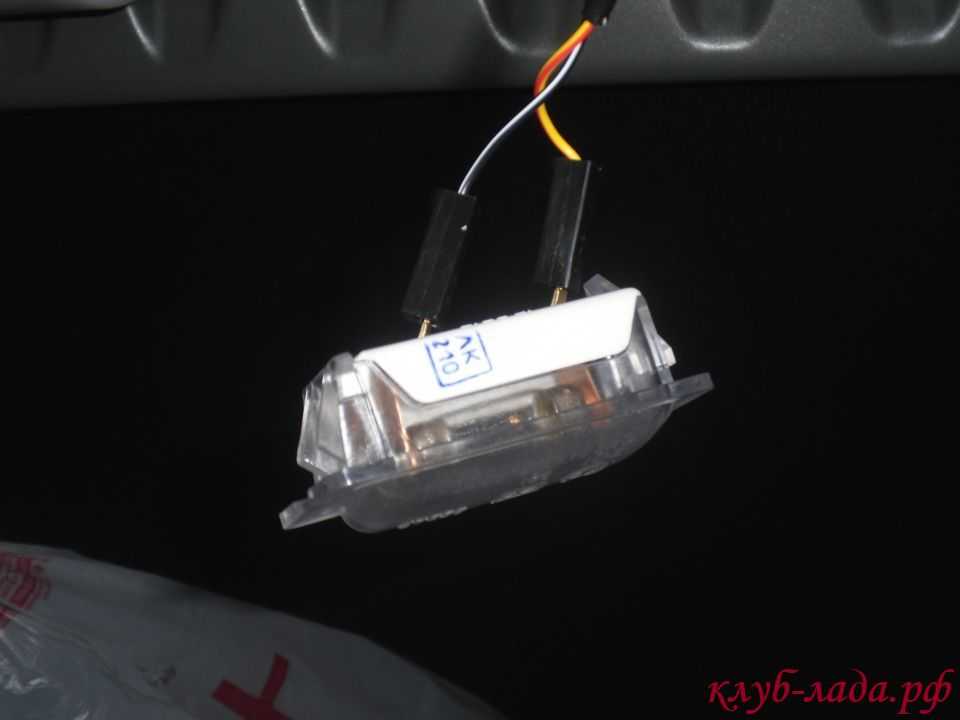

Разъем плафона багажника Lada Granta имеет два провода:
- Черно-белый — это масса.
- Желто-красный — это +12В появляется при включенных габаритах.
Цель: проложить постоянный плюс до светильника багажника, и подключить его вместо желто-красного. В результате освещение багажника будет включаться при его открытии вне зависимости от того, включены габариты или нет.
Взять постоянные +12В можно у плафона салона (как его снять). Если его снять, то увидим распиновку разъема:
- Белый с красным — постоянный плюс.
- Черный — постоянная масса.
- Коричневый с зеленым — масса от концевиков.
Можно взять постоянный плюс с замка зажигания, нам нужен красный провод.
Постоянный плюс с магнитолы (разъем ISO) висит на контакте А4.
Некоторые привыкли брать постоянный плюс с прикуривателя (как его снять), в Лада Гранта это бело-красный провод.
Это лишь некоторые варианты, где удобно подключиться к постоянным +12В. Провода внутри салона прокладываем под пластиковыми порогами, либо под обивкой потолка. Кстати, штатная подсветка багажника Гранты весьма тусклая, рекомендуется ее доработать.
